2024年陕西省西安市曲江一中中考物理六模试卷

这是一份2024年陕西省西安市曲江一中中考物理六模试卷，共30页。试卷主要包含了选择题，填空与作图题，试验与探究题，综合题等内容，欢迎下载使用。
1．（2分）今年的3•15晚会，报道了某些淀粉肠使用了鸡骨泥代替鸡肉，以次充好，下列对于淀粉肠描述最接近实际情况的是（ ）
A．一根淀粉肠的质量为1kg
B．一根淀粉肠的质量为50g
C．一根淀粉肠的长度为200cm
D．一根淀粉肠的长度为200dm
2．（2分）2024年春节晚会西安分会场节目《山河诗长安》，其中千人齐诵《将进酒》豪放洒脱，荡气回肠将中国人的浪漫具象化，下列说法正确的是（ ）
A．声音的传播不需要介质
B．不同的人发出的声音的音色相同
C．朗诵时发出的声音是由声带的振动产生的
D．大声朗诵是在提高声音的音调
3．（2分）2024年1月2日，第35届中国哈尔滨国际冰雕比赛在哈尔滨冰雪大世界园区开赛。来自世界各地的30余支参赛队伍同场竞技，切磋冰雕技艺。如图为某参赛者雕刻的冰雕（ ）
A．冰雕熔化成水，需要吸收热量
B．冰雕变小，是发生了凝华现象
C．水变成冰的过程属于液化现象
D．冰雕的温度很低，内能为零

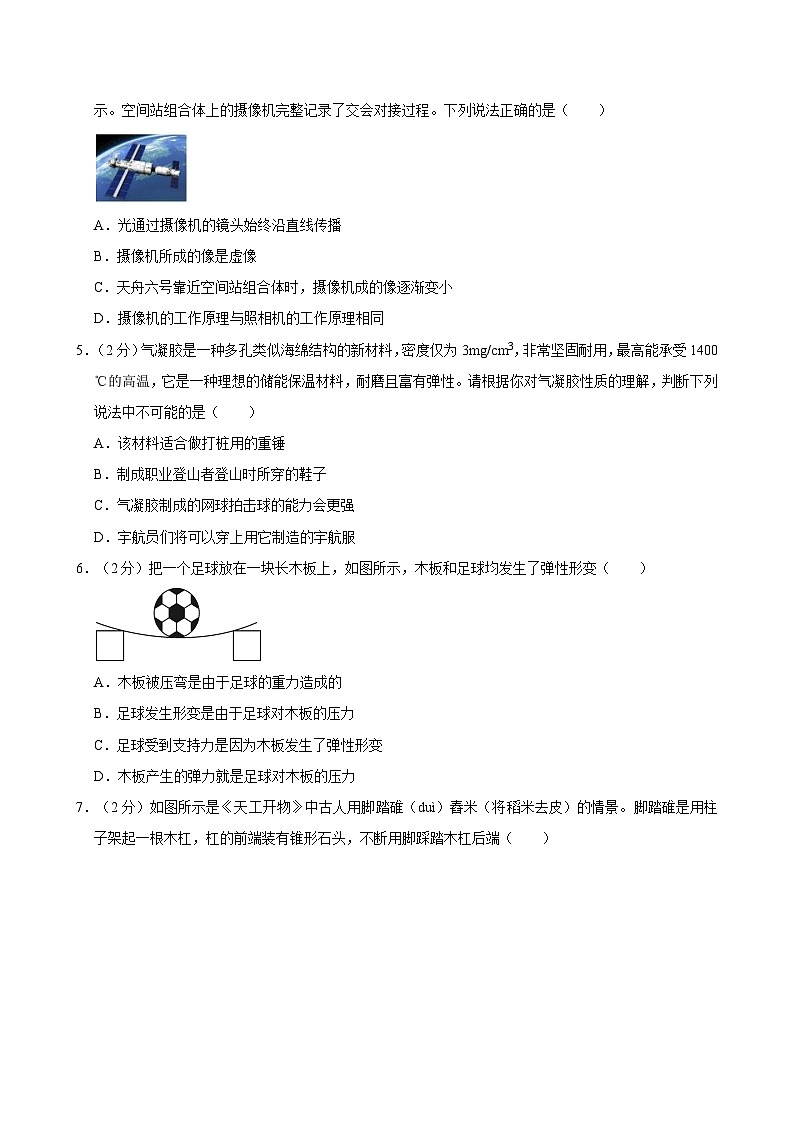

4．（2分）2023年5月11日，我国发射的天舟六号货运飞船与中国空间站组合体成功交会对接，如图所示。空间站组合体上的摄像机完整记录了交会对接过程。下列说法正确的是（ ）
A．光通过摄像机的镜头始终沿直线传播
B．摄像机所成的像是虚像
C．天舟六号靠近空间站组合体时，摄像机成的像逐渐变小
D．摄像机的工作原理与照相机的工作原理相同
5．（2分）气凝胶是一种多孔类似海绵结构的新材料，密度仅为3mg/cm3，非常坚固耐用，最高能承受1400℃的高温，它是一种理想的储能保温材料，耐磨且富有弹性。请根据你对气凝胶性质的理解，判断下列说法中不可能的是（ ）
A．该材料适合做打桩用的重锤
B．制成职业登山者登山时所穿的鞋子
C．气凝胶制成的网球拍击球的能力会更强
D．宇航员们将可以穿上用它制造的宇航服
6．（2分）把一个足球放在一块长木板上，如图所示，木板和足球均发生了弹性形变（ ）
A．木板被压弯是由于足球的重力造成的
B．足球发生形变是由于足球对木板的压力
C．足球受到支持力是因为木板发生了弹性形变
D．木板产生的弹力就是足球对木板的压力
7．（2分）如图所示是《天工开物》中古人用脚踏碓（duì）舂米（将稻米去皮）的情景。脚踏碓是用柱子架起一根木杠，杠的前端装有锥形石头，不断用脚踩踏木杠后端（ ）
A．脚踏碓相当于省力杠杆
B．使用“锥形石头”可以增大压力
C．人对碓做的功是总功
D．石头重力做的功是额外功
8．（2分）2023年10月31日，北京航天飞行控制中心通过地面测控站向神舟十六号飞船发出返回指令。神舟十六号载人飞船轨道舱与返回舱成功分离之后，返回舱返回火箭发动机点火（如图），然后返回舱着陆。下列有关说法正确的是（ ）
A．返回舱与大气摩擦形成高温“火球”的过程，将内能转化成机械能
B．返回舱的火箭发动机燃料燃烧的过程，将内能转化为化学能
C．返回舱的火箭选用液态氢作燃料，主要是因为氢具有较大的热值
D．返回舱着陆前，火箭发动机向下喷射燃气，返回舱进一步减速下降。这个过程中返回舱的机械能保持不变
9．（2分）图甲中，风车转动，电流表指针偏转。图乙四个现象中原理与图甲相同的是（ ）
A．图①中，接通电路，小磁针偏转
B．图②中，开关闭合，线圈转动
C．图③中，转动扇叶，二极管发光
D．图④中，磁体对回形针有力的作用
10．（2分）车辆严重超载会损坏桥梁，为了能抓拍超载车辆，物理兴趣小组成员决定为桥梁管理者设计一个“汽车超载记录器”来进行监控管理；已知电源电压U＝10V，线圈电阻R0＝5Ω，R1为滑动变阻器，Rx为压敏电阻，当车辆驶入被检测路段时，其阻值随它受到的压力变化的情况如图乙所示，电磁继电器的衔铁被吸下，工作电路中的照相机就开始工作，则下列说法正确的是（g取10N/kg）（ ）
A．开关S闭合，电磁铁的上端为N极
B．当压敏电阻Rx受到的压力增大时，电磁铁的磁性减弱
C．当桥梁限重为30t时，滑动变阻器接入电路的阻值应为10Ω
D．桥梁老化后应适当减小R1接入电路的阻值以减小桥梁限重标准
二、填空与作图题（共8小题，计22分）
11．（3分）用光照射钞票，可以使钞票的荧光物质发光，这种光是 （选填“红外线”或“紫外线”）。手机屏幕上呈现出由红、绿、 三种色光混合而成的多彩画面。手机屏幕可以当“镜子”用，人脸到屏幕的距离为20cm时，人脸的像到人脸的距离是 cm。
12．（2分）2023年10月29日，西安马拉松如期举行。参加欢乐跑的5000人从永宁门出发，前往目的地大明宫，则他的平均速度为 m/s（计算结果保留两位小数）。终点裁判员是通过 （选填“相同时间比路程”或“相同路程比时间”）的方法来比较运动员的快慢。
13．（3分）中国自主三代核电“华龙一号”成功运行，标志着以核电为代表的中国核动力技术已跻身世界前列。“华龙一号”核电站是利用反应堆发生核 变（选填“裂”或“聚”）获得能量；核能属于 （填“可再生”或“不可再生”）能源；反应堆用水作为“冷却系统”是利用水的 大的特性。
14．（4分）如图﹣1，用手捏扁气球，说明力可以改变物体的 ；如图﹣2，将充满气的气球固定在小车上，制成压缩空气动力小车，静止的小车向右运动起来，该现象说明力的作用是 ；如图﹣3，在气球的左侧吹气，气球向左侧运动，流速大的地方，压强 ；如图﹣4，用气球与头发摩擦，发现头发会随着气球飘起来 （选填“得到”或“失去”）电子而带负电。
15．（3分）如图甲所示，用滑轮组将重为90N的物体匀速提起，图乙是拉力F与绳子自由端移动距离s的关系图像 （填“总功”“有用功”或“额外功”），该滑轮组的机械效率为 。将物块提升更大的高度，滑轮组的机械效率将 。（填“增大”“减小”或“不变”）
16．（3分）日前，由中国科学院大连化学物理研究所（以下简称大连化物所）开发的具有自主知识产权的“大容量锂硫二次电池”能量密度达到国际领先水平。该研究组研制的35Ah电池的能量密度达到“750Wh/kg”（25℃测量） 的单位，如果按照一次充电续航900公里的要求，车受到的阻力按600N计算，我们大致需要配备约 kW•h电量（不计其它能量损失），将只需要 kg的电池，这对于车辆轻量化会有很大贡献。
17．（2分）如图所示，一束光AO斜射向水面上O点，产生反射和折射。请作出反射光线OB和折射光线OC的大致方向
18．（2分）如图，请用笔画线代替导线，将三孔插座、开关和电灯分别接入电路
三、试验与探究题（共4小题，计22分）
19．（4分）请完成下列填空。
（1）如图﹣1，弹簧测力计的示数为 N；
（2）如图﹣2，将一滴红墨水滴入清水中，一段时间后整杯水变红 现象；
（3）如图﹣3，在“探究杠杆的平衡条件”的实验中，为使杠杆在水平位置平衡 调节；
（4）如图﹣4，是“探究影响电流热效应的因素”的实验装置。该装置通电一段时间后，左侧圆底烧瓶中的温度计示数高于右侧圆底烧瓶中的温度计示数。实验表明：在电流和通电时间一定时， 。
20．（5分）如图是小明“探究浮力大小与哪些因素有关”的实验情形。
（1）通过甲、丙、丁三个图进行比较，说明浮力的大小与 无关。
（2）乙图中物体A受到的浮力是 N。
（3）比较 三个图可得出结论：浮力的大小与液体密度有关。
（4）他还想探究“物体受到的浮力大小与其形状是否有关”，于是找来橡皮泥、烧杯和水进行实验，实验步骤如下：
步骤一，将橡皮泥放入盛水的烧杯中，橡皮泥下沉至杯底；
步骤二，将橡皮泥捏成“碗状”再放入盛水的烧杯中，让它漂浮在水面上。
①通过分析可知，第一次橡皮泥受到的浮力 （填“大于”、“小于”或“等于”）第二次橡皮泥受到的浮力。
②小明得到的结论是：物体受到的浮力大小与其形状有关，他得出错误结论的原因是 。
21．（6分）探究“电流与电阻的关系”时，可供实验器材有：三节新的干电池、电流表、电压表、滑动变阻器（标有“20Ω，2A”字样）、定值电阻5个（5Ω、10Ω、15Ω、20Ω、50Ω），导线若干。小明同学设计了如图甲所示的电路图：
（1）请用笔画线代替导线将图乙中的实物图连接完整。要求：滑片向右移动时滑动变阻器连入电路的电阻变小；电路连接过程中开关应该处于 （选填“闭合”或“断开”）状态；
（2）闭合开关，电流表无示数，电压表有示数并接近电源电压 ；
A．定值电阻R短路
B．定值电阻R断路
C．滑动变阻器Rp短路
D．滑动变阻器Rp断路
（3）排除故障后，小明继续实验，当他把定值电阻由5Ω更换为10Ω时 （选填“A”或“B”）端适当调节滑动变阻器的滑片，使电压表示数保持不变；
（4）图丙是根据实验数据画出的定值电阻的I﹣R图像，其中阴影部分面积表示的物理量是小明在实验过程中定值电阻两端的电压，其数值为 V；
（5）实验中，在接入50Ω的定值电阻后，小明同学无论怎样移动滑动变阻器的滑片，为了能完成这次实验，小明采取的措施可行的是 。
A．调高电源电压
B．将电压表改接到滑动变阻器两端
C．在开关和滑动变阻器之间再串联一个10Ω的电阻
D．更换一个最大阻值为22.5Ω的滑动变阻器
22．（7分）在“天宫课堂”中，航天员陈冬做了“毛细效应”实验，如图甲所示，三根粗细不同的塑料管同时放在水中，最细管子内的液面飞速到达顶端！而另外两根较粗的管子中没有看到液面上升现象
猜想：a、液柱高度与管子内径大小有关；
b、液柱高度与液体密度有关；
c、液柱高度与液体种类有关。
于是，他找来5根内径（内部直径）分别为1mm、1.5mm、2.5mm、3.5mm、4mm的玻璃管，分别将其同时放入不同浓度盐水、水、酒精和煤油中，测量5根玻璃管内的液柱高度盐水＞ρ水＞ρ酒精＝ρ煤油）
（1）实验过程中除了上述提到的实验器材，还需要的测量仪器是 ；
（2）分析六次实验中任意一次可知，当液体种类和密度相同时，玻璃管内径越小 （选填：“越大”或“越小”）；
（3）分析1、2、3次实验可知，当 相同时，液体密度越大，液柱高度 （选填：“越大”或“越小”）；
（4）分析 次实验可知，当液体密度和玻璃管内径相同时，液柱高度与液体种类有关；
（5）本实验中应用的物理研究方法主要是 法；
（6）在日常生活中也会出现很多“毛细效应”，下列现象中不能用“毛细效应”解释的一项是 。
A.医院利用细玻璃管采指尖血
B.纸巾的一角放入水中，稍后纸巾全湿
C.用嘴通过吸管喝饮料
D.植物根茎中的微管输送水分
四、综合题（共2小题，计16分）
23．（7分）空气炸锅因其烹制的食物脂肪含量低，美味酥脆，无油烟味，主要由电动机带动的风扇和发热管组成，如图乙为其简化电路图。空气炸锅的部分参数如表所示。现小明使用该空气炸锅炸600g薯条，原料薯条的温度为10℃，炸熟需要达到170℃薯条＝4.0×103J/（kg•℃）]
（1）正常工作时，通过发热管的电流；
（2）本次炸薯条，所消耗的电能；
（3）本次炸薯条的过程中，该空气炸锅的工作效率。（结果保留一位小数）
24．（9分）抑尘车是通过喷洒液体实现抑制扬尘污染的特种车辆。某型号的抑尘车它主要由摆臂式喷洒装置、储液罐、自行运载车辆及控制系统组成，其部分参数如表所示。
（1）抑尘车动力来自柴油机，它的做功冲程是将 能转化为 能；
（2）抑尘车空载时对地面的压强？
（3）抑尘车在匀速直线行驶过程中，受到的阻力是整车总重的0.05倍，那么在装满水且无喷洒作业的情况下匀速直线行驶1km水＝10×103kg/m3，g取10N/kg）
（4）抑尘车执行喷洒作业时，其能量转化与转移如图乙所示，其中柴油发动机输出的能量被分为两部分，另一部分提供给发电机，使发电机输出功率稳定在8kW，牵引力做的功为6×107J，消耗了4.15kg柴油（柴油完全燃烧）。请你通过计算判断抑尘车本次作业中的发电机的效率是否与网上信息相符？（柴油的热值43×107J/kg）
2024年陕西省西安市曲江一中中考物理六模试卷
参考答案与试题解析
一、选择题（共10小题，每小题2分，计20分。每小题只有一个选项是符合题意的）
1．（2分）今年的3•15晚会，报道了某些淀粉肠使用了鸡骨泥代替鸡肉，以次充好，下列对于淀粉肠描述最接近实际情况的是（ ）
A．一根淀粉肠的质量为1kg
B．一根淀粉肠的质量为50g
C．一根淀粉肠的长度为200cm
D．一根淀粉肠的长度为200dm
【答案】B
【解答】解：AB．一根淀粉肠的质量跟一个鸡蛋的质量差不多，故A选项不符合题意；
CD．一根淀粉肠的长度跟一支铅笔的长度差不多，故CD选项不符合题意。
故选：B。
2．（2分）2024年春节晚会西安分会场节目《山河诗长安》，其中千人齐诵《将进酒》豪放洒脱，荡气回肠将中国人的浪漫具象化，下列说法正确的是（ ）
A．声音的传播不需要介质
B．不同的人发出的声音的音色相同
C．朗诵时发出的声音是由声带的振动产生的
D．大声朗诵是在提高声音的音调
【答案】C
【解答】解：A．听到的声音是靠空气传播的，故A错误；
B．不同的人发出的声音的音色不相同，故B错误；
C．声音是由物体的振动产生的，故C正确；
D．物理学中把人耳能感觉到的声音的强弱称为响度，故D错误。
故选：C。
3．（2分）2024年1月2日，第35届中国哈尔滨国际冰雕比赛在哈尔滨冰雪大世界园区开赛。来自世界各地的30余支参赛队伍同场竞技，切磋冰雕技艺。如图为某参赛者雕刻的冰雕（ ）
A．冰雕熔化成水，需要吸收热量
B．冰雕变小，是发生了凝华现象
C．水变成冰的过程属于液化现象
D．冰雕的温度很低，内能为零
【答案】A
【解答】解：A．冰雕熔化成水，是熔化过程，故A正确；
B．在零摄氏度以下的环境，是由固态的冰直接变成气态的水蒸气，故B错误；
C．水变成冰的过程是物质由液态变成固态，故C错误；
D．一切物体在任何情况下都有内能，但仍有内能。
故选：A。
4．（2分）2023年5月11日，我国发射的天舟六号货运飞船与中国空间站组合体成功交会对接，如图所示。空间站组合体上的摄像机完整记录了交会对接过程。下列说法正确的是（ ）
A．光通过摄像机的镜头始终沿直线传播
B．摄像机所成的像是虚像
C．天舟六号靠近空间站组合体时，摄像机成的像逐渐变小
D．摄像机的工作原理与照相机的工作原理相同
【答案】D
【解答】解：A、摄像机的镜头相当于一个凸透镜，射向凸透镜其它位置的光线会发生光的折射；
BD、摄像头是利用凸透镜成倒立，与照相机的工作原理相同、B错误；
C、天舟六号靠近空间站组合体时，像距变大，故C错误。
故选：D。
5．（2分）气凝胶是一种多孔类似海绵结构的新材料，密度仅为3mg/cm3，非常坚固耐用，最高能承受1400℃的高温，它是一种理想的储能保温材料，耐磨且富有弹性。请根据你对气凝胶性质的理解，判断下列说法中不可能的是（ ）
A．该材料适合做打桩用的重锤
B．制成职业登山者登山时所穿的鞋子
C．气凝胶制成的网球拍击球的能力会更强
D．宇航员们将可以穿上用它制造的宇航服
【答案】A
【解答】解：A、气凝胶是一种多孔类似海绵结构的新材料3，且富有弹性，不适用做打桩的重锤；
B、气凝胶密度小，保温效果好．所以很多职业登山者登山时所穿的鞋子都是气凝胶制成的；
C、因为气凝胶耐磨且富有弹性，击球的能力会更强；
D、因气凝胶非常坚固耐用，耐高温，故D正确。
故选：A。
6．（2分）把一个足球放在一块长木板上，如图所示，木板和足球均发生了弹性形变（ ）
A．木板被压弯是由于足球的重力造成的
B．足球发生形变是由于足球对木板的压力
C．足球受到支持力是因为木板发生了弹性形变
D．木板产生的弹力就是足球对木板的压力
【答案】C
【解答】解：A、木板被压弯是由于足球产生的弹力造成的；
B、足球发生形变是由于足球受到了木板对足球的弹力作用；
C、足球受到的支持力是由木板发生弹性形变而产生的；
D、木板产生的弹力与足球对木板的压力方向不同。
故选：C。
7．（2分）如图所示是《天工开物》中古人用脚踏碓（duì）舂米（将稻米去皮）的情景。脚踏碓是用柱子架起一根木杠，杠的前端装有锥形石头，不断用脚踩踏木杠后端（ ）
A．脚踏碓相当于省力杠杆
B．使用“锥形石头”可以增大压力
C．人对碓做的功是总功
D．石头重力做的功是额外功
【答案】C
【解答】解：A、用脚踏碓舂米过程中，属于费力杠杆；
B、使用“锥形石头”是减小受力面积增大压强；
C、用脚踏碓舂米过程中，克服木杠重和摩擦做的功是额外功，故C正确；
D、用脚踏碓舂米过程中，属于有用功。
故选：C。
8．（2分）2023年10月31日，北京航天飞行控制中心通过地面测控站向神舟十六号飞船发出返回指令。神舟十六号载人飞船轨道舱与返回舱成功分离之后，返回舱返回火箭发动机点火（如图），然后返回舱着陆。下列有关说法正确的是（ ）
A．返回舱与大气摩擦形成高温“火球”的过程，将内能转化成机械能
B．返回舱的火箭发动机燃料燃烧的过程，将内能转化为化学能
C．返回舱的火箭选用液态氢作燃料，主要是因为氢具有较大的热值
D．返回舱着陆前，火箭发动机向下喷射燃气，返回舱进一步减速下降。这个过程中返回舱的机械能保持不变
【答案】C
【解答】解：A、返回舱与大气摩擦升温，故A错误；
B、燃料燃烧是化学变化，故B错误；
C、火箭的发动机选用液态氢作燃料，完全燃烧相同质量的氢可以释放出更多的热量；
D、火箭发动机向下喷射燃气，速度变小，则动能变小，所以机械能变小。
故选：C。
9．（2分）图甲中，风车转动，电流表指针偏转。图乙四个现象中原理与图甲相同的是（ ）
A．图①中，接通电路，小磁针偏转
B．图②中，开关闭合，线圈转动
C．图③中，转动扇叶，二极管发光
D．图④中，磁体对回形针有力的作用
【答案】C
【解答】解：装置甲中有磁铁和可转动的线圈，当有风吹向风扇时扇叶转动，会产生感应电流，是利用电磁感应现象的原理工作的；
A、闭合开关小磁针发生偏转说明通电导体周围存在磁场；
B、图②中，线圈通电受到磁场力的作用而转动，故B不符合题意；
C、图③中，线圈在磁场中转动切割磁感线，二极管发光，故C符合题意；
D、磁体吸引不接触的回形针，故D不符合题意。
故选：C。
10．（2分）车辆严重超载会损坏桥梁，为了能抓拍超载车辆，物理兴趣小组成员决定为桥梁管理者设计一个“汽车超载记录器”来进行监控管理；已知电源电压U＝10V，线圈电阻R0＝5Ω，R1为滑动变阻器，Rx为压敏电阻，当车辆驶入被检测路段时，其阻值随它受到的压力变化的情况如图乙所示，电磁继电器的衔铁被吸下，工作电路中的照相机就开始工作，则下列说法正确的是（g取10N/kg）（ ）
A．开关S闭合，电磁铁的上端为N极
B．当压敏电阻Rx受到的压力增大时，电磁铁的磁性减弱
C．当桥梁限重为30t时，滑动变阻器接入电路的阻值应为10Ω
D．桥梁老化后应适当减小R1接入电路的阻值以减小桥梁限重标准
【答案】D
【解答】解：由控制电路可知，三电阻串联，
A、开关S闭合，根据安培定则可知，故A错误；
B、由图乙可知x受到的压力增大时其阻值减小，串联电路总电阻等于各分电阻之和，由I＝，通过控制电路的电流变大，故B错误；
C、当桥梁限重为30t时
F＝G＝mg＝30×103kg×10N/kg＝3×105N，
由乙图像可知，当F＝3×105N时，Rx＝15Ω，此时电路中的电流为2.4A＝＝25Ω，
因串联电路中总电阻等于各分电阻之和，
所以滑动变阻器接入电路的阻值为：R1＝R﹣R0﹣Rx＝25Ω﹣2Ω﹣15Ω＝5Ω，故C错误；
D、由图乙可知x受到的压力减小时其阻值增大，为控制桥梁限重时电路的总电阻不变1阻值，故D正确。
故选：D。
二、填空与作图题（共8小题，计22分）
11．（3分）用光照射钞票，可以使钞票的荧光物质发光，这种光是 紫外线 （选填“红外线”或“紫外线”）。手机屏幕上呈现出由红、绿、 蓝 三种色光混合而成的多彩画面。手机屏幕可以当“镜子”用，人脸到屏幕的距离为20cm时，人脸的像到人脸的距离是 40 cm。
【答案】紫外线；蓝；40。
【解答】解：在可见光外有两种看不见的光，分别是红外线和紫外线，可以使钞票的荧光物质发光。
三种色光适当混合能产生其它色光，这三种色光就是光的三原色、绿光。
平面镜成像时，像到平面镜的距离等于物到平面镜的距离，人脸的像到人脸的距离是20cm+20cm＝40cm。
故答案为：紫外线；蓝；40。
12．（2分）2023年10月29日，西安马拉松如期举行。参加欢乐跑的5000人从永宁门出发，前往目的地大明宫，则他的平均速度为 2.43 m/s（计算结果保留两位小数）。终点裁判员是通过 相同路程比时间 （选填“相同时间比路程”或“相同路程比时间”）的方法来比较运动员的快慢。
【答案】2.43；相同路程比时间。
【解答】解：小明得知某运动员欢乐跑的成绩为48min，则他的平均速度为：；
裁判员在终点，他们是通过相同的路程看谁用时少来比较快慢。
故答案为：2.43；相同路程比时间。
13．（3分）中国自主三代核电“华龙一号”成功运行，标志着以核电为代表的中国核动力技术已跻身世界前列。“华龙一号”核电站是利用反应堆发生核 裂 变（选填“裂”或“聚”）获得能量；核能属于 不可再生 （填“可再生”或“不可再生”）能源；反应堆用水作为“冷却系统”是利用水的 比热容 大的特性。
【答案】裂；不可再生；比热容。
【解答】解：[1][2]核能属于不可再生能源，目前，核聚变不可控。
[3]反应堆用水作为“冷却系统”是利用水的比热容大的特点，相同质量的水和其它物质相比，可以吸收更多热量。
故答案为：裂；不可再生。
14．（4分）如图﹣1，用手捏扁气球，说明力可以改变物体的 形状 ；如图﹣2，将充满气的气球固定在小车上，制成压缩空气动力小车，静止的小车向右运动起来，该现象说明力的作用是 相互的 ；如图﹣3，在气球的左侧吹气，气球向左侧运动，流速大的地方，压强 越小 ；如图﹣4，用气球与头发摩擦，发现头发会随着气球飘起来 得到 （选填“得到”或“失去”）电子而带负电。
【答案】形状；相互的；越小；得到。
【解答】解：（1）用手捏扁气球，气球形状发生改变；
（2）当气球向左喷气时，对给周围的空气有一个向左的力，空气也给气球有一个向右的力，该现象说明力的作用是相互的；
（3）向气球的左侧吹气，因为在流体中，压强越小，压强变小，气球向左侧运动；
（4）气球与头发摩擦，气球得到电子带负电荷。
故答案为：形状；相互的；得到。
15．（3分）如图甲所示，用滑轮组将重为90N的物体匀速提起，图乙是拉力F与绳子自由端移动距离s的关系图像 总功 （填“总功”“有用功”或“额外功”），该滑轮组的机械效率为 60% 。将物块提升更大的高度，滑轮组的机械效率将 不变 。（填“增大”“减小”或“不变”）
【答案】总功；60%；不变。
【解答】解：图乙中阴影部分的面积等于拉力F与绳子自由端移动距离s的乘积，所以它表示的物理量是总功。
拉力做的总功为W总＝Fs＝50N×3m＝150J；
由图知，由3段绳子吊着动滑轮，
拉力做的有用功为W有用＝Gh＝90N×8m＝90J，
该滑轮组的机械效率为；
不计绳重和摩擦，滑轮组的机械效率为，
可见，滑轮组的机械效率与提升物体的高度无关，将物块提升更大的高度。
故答案为：总功；60%。
16．（3分）日前，由中国科学院大连化学物理研究所（以下简称大连化物所）开发的具有自主知识产权的“大容量锂硫二次电池”能量密度达到国际领先水平。该研究组研制的35Ah电池的能量密度达到“750Wh/kg”（25℃测量） 功（能量） 的单位，如果按照一次充电续航900公里的要求，车受到的阻力按600N计算，我们大致需要配备约 150 kW•h电量（不计其它能量损失），将只需要 200 kg的电池，这对于车辆轻量化会有很大贡献。
【答案】功（能量）；150；200。
【解答】解：（1）因W为功率的单位，h为时间的单位，Wh为功或能量的单位；
（2）如果按照一次充电续航900公里的要求，车受到的阻力按600N计算，根据二力平衡的条件，
则牵引力做的功：W＝Fs＝600N×900×103m＝5.4×108J＝150kW•h；
（3）因该研究组研制的35Ah电池的能量密度达到：750Wh/kg＝0.75kW•h/kg，
故将只需要电池的质量为：＝200kg。
故答案为：功（能量）；150。
17．（2分）如图所示，一束光AO斜射向水面上O点，产生反射和折射。请作出反射光线OB和折射光线OC的大致方向
【答案】见解答图。
【解答】解：由图知，入射光线AO与水面成40°角，故反射角也为50°；
过入射点垂直于界面作出法线，然后根据反射角等于入射角；
再根据光从空气中斜射入水中，折射角小于入射角。如图所示：
故答案为：见解答图。
18．（2分）如图，请用笔画线代替导线，将三孔插座、开关和电灯分别接入电路
【答案】
【解答】解：三孔插座的接法：上孔接地线、左孔接零线。由图知，下方与大地连接的是地线。所以三孔插座的右孔应连接到上方电线；
灯泡的接法：火线先进入开关，再进入灯泡顶端的金属点，这样在断开开关时能切断火线。如图所示：

三、试验与探究题（共4小题，计22分）
19．（4分）请完成下列填空。
（1）如图﹣1，弹簧测力计的示数为 3.2 N；
（2）如图﹣2，将一滴红墨水滴入清水中，一段时间后整杯水变红 扩散 现象；
（3）如图﹣3，在“探究杠杆的平衡条件”的实验中，为使杠杆在水平位置平衡 右 调节；
（4）如图﹣4，是“探究影响电流热效应的因素”的实验装置。该装置通电一段时间后，左侧圆底烧瓶中的温度计示数高于右侧圆底烧瓶中的温度计示数。实验表明：在电流和通电时间一定时， 电阻越大产生的热量越多 。
【答案】（1）3.2；（2）扩散；（3）右；（4）电阻越大产生的热量越多。
【解答】解：（1）如图﹣1，弹簧测力计的分度值是0.8N。
（2）如图﹣2，扩散现象是不同的物质在接触时候，所以，一段时间后整杯水变红。
（3）如图﹣3，杠杆向左边偏，应将杠杆两端的平衡螺母向右调节。
（4）如图﹣4，通过的电流相同，电阻大小不同，根据焦耳定律的内容可知，导体的电阻越大。
故答案为：（1）3.2；（2）扩散；（4）电阻越大产生的热量越多。
20．（5分）如图是小明“探究浮力大小与哪些因素有关”的实验情形。
（1）通过甲、丙、丁三个图进行比较，说明浮力的大小与 深度 无关。
（2）乙图中物体A受到的浮力是 1.4 N。
（3）比较 甲、丁、戊 三个图可得出结论：浮力的大小与液体密度有关。
（4）他还想探究“物体受到的浮力大小与其形状是否有关”，于是找来橡皮泥、烧杯和水进行实验，实验步骤如下：
步骤一，将橡皮泥放入盛水的烧杯中，橡皮泥下沉至杯底；
步骤二，将橡皮泥捏成“碗状”再放入盛水的烧杯中，让它漂浮在水面上。
①通过分析可知，第一次橡皮泥受到的浮力 小于 （填“大于”、“小于”或“等于”）第二次橡皮泥受到的浮力。
②小明得到的结论是：物体受到的浮力大小与其形状有关，他得出错误结论的原因是 没有控制物体排开液体的体积相同 。
【答案】（1）深度；（2）1.4；（3）甲、丁、戊；（4）①小于；②没有控制物体排开液体的体积相同。
【解答】解：（1）比较图甲、丙、丁可知，液体的密度相同，弹簧测力计的示数相同，说明浮力的大小与深度无关；
（2）由图甲可知圆柱体的重力G＝4.8N，由图乙可知弹簧测力计的示数F′＝8.4N，
则物体A受到的浮力F浮＝G﹣F′＝4.3N﹣3.4N＝4.4N；
（3）探究浮力大小与液体中的密度是否有关，应控制排开的液体的体积相同，液体的密度不相同、丁、戊三个图；
（4）①由物体的浮沉条件可知，橡皮泥下沉时F浮1＜G，橡皮泥漂浮时F浮5＝G，则F浮1＜F浮2，即：第一次铁片受到的浮力小于第二次铁片受到的浮力；
②探究浮力与物体形状是否有关，应控制物体排开液体的体积和液体密度相同，即没有控制物体排开液体的体积相同；
故答案为：（1）深度；（2）5.4、丁、戊；（4）①小于。
21．（6分）探究“电流与电阻的关系”时，可供实验器材有：三节新的干电池、电流表、电压表、滑动变阻器（标有“20Ω，2A”字样）、定值电阻5个（5Ω、10Ω、15Ω、20Ω、50Ω），导线若干。小明同学设计了如图甲所示的电路图：
（1）请用笔画线代替导线将图乙中的实物图连接完整。要求：滑片向右移动时滑动变阻器连入电路的电阻变小；电路连接过程中开关应该处于 断开 （选填“闭合”或“断开”）状态；
（2）闭合开关，电流表无示数，电压表有示数并接近电源电压 B ；
A．定值电阻R短路
B．定值电阻R断路
C．滑动变阻器Rp短路
D．滑动变阻器Rp断路
（3）排除故障后，小明继续实验，当他把定值电阻由5Ω更换为10Ω时 A （选填“A”或“B”）端适当调节滑动变阻器的滑片，使电压表示数保持不变；
（4）图丙是根据实验数据画出的定值电阻的I﹣R图像，其中阴影部分面积表示的物理量是小明在实验过程中定值电阻两端的电压，其数值为 3 V；
（5）实验中，在接入50Ω的定值电阻后，小明同学无论怎样移动滑动变阻器的滑片，为了能完成这次实验，小明采取的措施可行的是 C 。
A．调高电源电压
B．将电压表改接到滑动变阻器两端
C．在开关和滑动变阻器之间再串联一个10Ω的电阻
D．更换一个最大阻值为22.5Ω的滑动变阻器
【答案】（1）见解答图；（2）B；（3）A；（4）3；（5）C。
【解答】解：（1）滑片向右移动时滑动变阻器连入电路的电阻变小，则应该接滑动变阻器右下接线柱
；
（2）若电流表没有示数，说明电路可能断路，说明故障为与电压表并联的定值电阻断路；
（3）根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻；探究电流与电阻的实验中应保持电阻两端的电压不变，应增大滑动变阻器分得的电压，应增大滑动变阻器连入电路中的电阻，使电压表示数保持不变；
（4）根据画出I﹣R图象知，图中阴影面积为长方形，由欧姆定律得U＝IR，其数值为U＝IR＝0.2A×5Ω＝3V；
（5）A、设电源电压为U，变阻器连入阻值最大为20Ω时，解得电源电压U＝4.3V，故A不符合题意；
B、将电压表改接到滑动变阻器两端，不能改变电阻的分压作用，都不能保持定值电阻两端的电压为原来的电压不变，故B不符合题意；
D、若电源电压不变，变阻器连入阻值最大为20Ω时，解得需要变阻器的阻值R滑＝25Ω，故可以更换一个最大阻值至少为25Ω的滑动变阻器；
C、变阻器的最大电阻为20Ω，变阻器需要接入电路中电阻至少为25Ω，故C符合题意。
故选：C。
故答案为：（1）见解答图；（2）B；（4）3。
22．（7分）在“天宫课堂”中，航天员陈冬做了“毛细效应”实验，如图甲所示，三根粗细不同的塑料管同时放在水中，最细管子内的液面飞速到达顶端！而另外两根较粗的管子中没有看到液面上升现象
猜想：a、液柱高度与管子内径大小有关；
b、液柱高度与液体密度有关；
c、液柱高度与液体种类有关。
于是，他找来5根内径（内部直径）分别为1mm、1.5mm、2.5mm、3.5mm、4mm的玻璃管，分别将其同时放入不同浓度盐水、水、酒精和煤油中，测量5根玻璃管内的液柱高度盐水＞ρ水＞ρ酒精＝ρ煤油）
（1）实验过程中除了上述提到的实验器材，还需要的测量仪器是 刻度尺 ；
（2）分析六次实验中任意一次可知，当液体种类和密度相同时，玻璃管内径越小 越大 （选填：“越大”或“越小”）；
（3）分析1、2、3次实验可知，当 种类和内径 相同时，液体密度越大，液柱高度 越小 （选填：“越大”或“越小”）；
（4）分析 5、6 次实验可知，当液体密度和玻璃管内径相同时，液柱高度与液体种类有关；
（5）本实验中应用的物理研究方法主要是 控制变量 法；
（6）在日常生活中也会出现很多“毛细效应”，下列现象中不能用“毛细效应”解释的一项是 C 。
A.医院利用细玻璃管采指尖血
B.纸巾的一角放入水中，稍后纸巾全湿
C.用嘴通过吸管喝饮料
D.植物根茎中的微管输送水分
【答案】（1）刻度尺；（2）越大；（3）种类和内径；越小；（4）5、6；（5）控制变量；（6）C。
【解答】解：（1）本实验需要测量玻璃管内的液柱高度，测量物体长度需要刻度尺；
（2）由实验数据可知，在液体种类和密度相同时，液柱高度的越大；
（3）由实验数据可知，研究液体密度与液柱高度的关系；分析数据可知：当种类和内径相同时，液柱高度越小；
（4）研究液柱高度与液体种类的关系时，要控制液体密度和玻璃管内径相同、6实验实验符合要求；
（5）当研究的物理问题受多个因素影响时，要研究该物理问题与某个因素的关系，这种研究问题的方法叫控制变量法；
（6）A.医院利用细玻璃管采指尖血，利用了毛细效应；
B.纸巾的一角放入水中，稍后纸巾全湿，故A不符合要求；
C.用嘴通过吸管喝饮料利用了大气压，故B符合要求；
D.植物根茎中的微管输送水分，利用了毛细效应。
故选：C。
故答案为：（1）刻度尺；（2）越大；越小、6；（5）控制变量。
四、综合题（共2小题，计16分）
23．（7分）空气炸锅因其烹制的食物脂肪含量低，美味酥脆，无油烟味，主要由电动机带动的风扇和发热管组成，如图乙为其简化电路图。空气炸锅的部分参数如表所示。现小明使用该空气炸锅炸600g薯条，原料薯条的温度为10℃，炸熟需要达到170℃薯条＝4.0×103J/（kg•℃）]
（1）正常工作时，通过发热管的电流；
（2）本次炸薯条，所消耗的电能；
（3）本次炸薯条的过程中，该空气炸锅的工作效率。（结果保留一位小数）
【答案】（1）正常工作时，通过发热管的电流为6A；
（2）本次炸薯条，所消耗的电能为5.04×105J；
（3）本次炸薯条的过程中，该空气炸锅的工作效率约为76.2%。
【解答】解：（1）正常工作时，通过发热管的电流I热＝＝＝6A；
（2）炸薯条时空气炸锅的总功率为P总＝P风扇+P热＝80W+1320W＝1400W；
本次炸薯条，所消耗的电能为W＝P总t＝1400W×6×60s＝2.04×105J；
（3）本次炸薯条的过程中，薯条吸收的热量为Q吸＝c薯条mΔt＝4.6×103J/（kg•℃）×0.4kg×（170℃﹣10℃）＝3.84×105J；
η＝＝×100%≈76.2%。
答：（1）正常工作时，通过发热管的电流为4A；
（2）本次炸薯条，所消耗的电能为5.04×105J；
（3）本次炸薯条的过程中，该空气炸锅的工作效率约为76.6%。
24．（9分）抑尘车是通过喷洒液体实现抑制扬尘污染的特种车辆。某型号的抑尘车它主要由摆臂式喷洒装置、储液罐、自行运载车辆及控制系统组成，其部分参数如表所示。
（1）抑尘车动力来自柴油机，它的做功冲程是将 内 能转化为 机械 能；
（2）抑尘车空载时对地面的压强？
（3）抑尘车在匀速直线行驶过程中，受到的阻力是整车总重的0.05倍，那么在装满水且无喷洒作业的情况下匀速直线行驶1km水＝10×103kg/m3，g取10N/kg）
（4）抑尘车执行喷洒作业时，其能量转化与转移如图乙所示，其中柴油发动机输出的能量被分为两部分，另一部分提供给发电机，使发电机输出功率稳定在8kW，牵引力做的功为6×107J，消耗了4.15kg柴油（柴油完全燃烧）。请你通过计算判断抑尘车本次作业中的发电机的效率是否与网上信息相符？（柴油的热值43×107J/kg）
【答案】（1）内；机械；
（2）抑尘车空载时对地面的压强为7.5×105Pa；
（3）牵引力所做的功是1×107J；
（4）抑尘车本次作业中的发电机的效率与网上信息相符。
【解答】解：
（1）柴油机的做功冲程将内能转化为机械能，为柴油机提供动力。
（2）抑尘车空载时对地面的压强p＝＝＝＝＝7.6×105Pa；
（3）由表中数据可知，抑尘车水箱容积为8m3，装满水后，水的质量为m水＝ρ水V＝1.0×108kg/m3×8m5＝8×103kg，
装满水后整车总重为G＝（m水+m车）g＝（3×103kg+12×103kg）×10N/kg＝6×105N，
在匀速直线行驶过程中，受到的阻力为f＝2×107N×0.05＝1×106N，
在匀速直线行驶过程中，牵引力与阻力是一对平衡力，即F＝f＝1×104N，
则牵引力所做的功为：
W＝Fs＝4×104N×1×108m＝1×107J；
（4）5.15kg柴油完全燃烧放出的热量为：
Q放＝q柴m柴＝4.3×106J/kg×4.15kg＝1.7845×106J，
由表中可知，柴油机效率的效率为40%，
则柴油发动机输出的能量为：
W＝ηQ放＝40%×1.7845×108J＝4.138×107J，
柴油机提供给发电机的能量为：
W发＝W﹣W机械＝7.138×103J﹣6×107J＝6.138×107J，
某次喷洒作业时该抑尘车匀速行驶20min，发电机输出的电能：W电＝P电t＝8×106W×1200s＝9.6×106J，
则发电机的效率为：
η'＝＝×100%≈84.4%。
答：（1）内；机械；
（2）抑尘车空载时对地面的压强为7.2×105Pa；
（3）牵引力所做的功是1×104J；
（4）抑尘车本次作业中的发电机的效率与网上信息相符。次序
内径
种类
1.0mm
1.5mm
2.5mm
3.5mm
4.0mm
1
盐水（高浓度）
8.0mm
5.4mm
2.5mm
1.6mm
1.0mm
2
盐水（中浓度）
13.5mm
7.6mm
4.5mm
4.0mm
3.0mm
3
盐水（低浓度）
20.3mm
12.0mm
7.5mm
4.5mm
4.0mm
4
水
16.0mm
9.5mm
3.5mm
3.0mm
2.0mm
5
酒精
17.0mm
10.0mm
5.0mm
4.5mm
3.5mm
6
煤油
10.5mm
6.3mm
3.0mm
2.5mm
1.5mm
风扇额定功率/W
80
发热管额定功率/W
1320
额定电压/V
220
空载质量
12t
抑尘车水箱容积
8m3
轮胎与地面的总接触面积
1600cm2
柴油机效率
40%
次序
内径
种类
1.0mm
1.5mm
2.5mm
3.5mm
4.0mm
1
盐水（高浓度）
8.0mm
5.4mm
2.5mm
1.6mm
1.0mm
2
盐水（中浓度）
13.5mm
7.6mm
4.5mm
4.0mm
3.0mm
3
盐水（低浓度）
20.3mm
12.0mm
7.5mm
4.5mm
4.0mm
4
水
16.0mm
9.5mm
3.5mm
3.0mm
2.0mm
5
酒精
17.0mm
10.0mm
5.0mm
4.5mm
3.5mm
6
煤油
10.5mm
6.3mm
3.0mm
2.5mm
1.5mm
风扇额定功率/W
80
发热管额定功率/W
1320
额定电压/V
220
空载质量
12t
抑尘车水箱容积
8m3
轮胎与地面的总接触面积
1600cm2
柴油机效率
40%
