2024年陕西省西工大附中中考物理模拟试卷（六）

这是一份2024年陕西省西工大附中中考物理模拟试卷（六），共24页。试卷主要包含了选择题，填空与作图题，实验与探究题，综合题等内容，欢迎下载使用。

1．（2分）地铁列车缓缓进站过程，若认为列车是静止的，则其所选的参照物是（ ）
A．站台B．车窗C．地面D．铁轨
2．（2分）五音埙是我国最早的乐器，如图所示。吹奏时发出宫、商、角、徵、羽五音，五音是指发出声音的（ ）
A．响度B．幅度C．音色D．音调
3．（2分）在浩如烟海的唐诗中包含着许多物理知识，以丰富的文化内涵，使我们感受到“文理结合”之美（ ）
A．胡天八月即飞雪——雪的形成是升华现象
B．欲渡黄河冰塞川——冰的形成是凝华现象
C．羌管悠悠霜满地——霜的形成是凝固现象
D．天接云涛连晓雾——雾的形成是液化现象
4．（2分）以下事例与所利用物质的物理属性相符的是（ ）
A．厚厚的金片可以敲打成极薄的金箔是利用了金的延展性好
B．用塑料做炒锅的手柄是因为导热性好
C．用泡沫做表演场景中倒塌的“墙壁”是因为弹性好
D．房屋的门窗用铝合金制成，是因为铝合金的导电性好
5．（2分）皮影戏是一种民间戏剧，已成为国家非物质文化进产，用灯光照射兽皮或纸板做成的“人物”（ ）
A．水中“倒影”B．古代日晷
C．镜中文字D．铅笔“折断”
6．（2分）关于粒子与宇宙，下列说法中正确的是（ ）
A．用手捏面包，面包的体积变小了，说明分子间有空隙
B．汤姆生发现了电子，说明原子是可再分的
C．摩擦起电产生了电子，使相互摩擦的物体带上了正负两种电荷
D．光年是一个很大的时间单位，常常用光年来测量恒星的生命周期
7．（2分）如图所示是运动员踢足球的情景，下列说法正确的是（ ）
A．运动员用脚踢足球时，脚对球有作用力，球对脚没有作用力
B．运动员用头顶球时，头感觉很痛，说明球对头的力比头对球的力大
C．运动员用力踢球时，球的运动状态发生了改变
D．空中飞行的足球，若所受外力全部消失，一定会停止运动
8．（2分）《物原》记载：“史佚始作辘轳。”如图，人们借助辘轳从井中汲水时，转动摇把，从而将水桶从井中提出。下列说法正确的是（ ）
A．该装置能够省功
B．取水时克服水重和桶重做的功是有用功
C．使用更轻的桶不能提高机械效率
D．人提水桶水平运动时，对水桶不做功
9．（2分）下列关于家庭电路及安全用电的说法正确的是（ ）
A．为防止烧坏保险丝，可将保险丝用铁丝替换
B．使用测电笔时，手指可以碰到金属笔尖
C．开关必须接在火线上，但金属外壳的用电器可以使用两孔插座供电
D．家庭电路中电流过大，可能是超负荷运行造成的
10．（2分）如图是某物理兴趣小组设计的一种测定油箱内油量的装置。R是规格为“30Ω，1A”的滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，另一端固定着一个浮子。当油箱装满油时，滑片恰好移动到R的最下端，滑片恰好移动到R的最上端。在某次滑片移动过程中，电压表的示数变化范围是2V～6V，下列说法正确的是（ ）
A．定值电阻R0＝15Ω
B．电流表的示数最大变化范围是0.2～1A
C．油箱中油用完时，电压表的示数为0
D．油箱装满油时，电流表的示数为0.5A
二、填空与作图题（共8小题，每空1分，每图2分，计22分）
11．（2分）如图所示，是球形玻璃太阳能发电装置。球形玻璃相当于一个 （选填“凸”或“凹”）透镜，对光线有 （选填“会聚”或“发散”）作用。
12．（2分）某物理课外兴趣小组绘制了如图所示的海陆风成因及流动情况示意图，其中正确的是 ，海陆风形成的根本原因是水的比热容比砂石 （选填“大”或“小”）。
13．（3分）如图所示，为“奋斗者”号潜水器。“奋斗者”号潜水器创造了10909m 的中国载人深潜新纪录。潜水器总体积约为30m3，则潜水器完全浸没在海水中时受到的浮力为 N。在继续下潜的过程中，所受浮力 （选填“变大”、“变小”或“不变”），在海水中10000m深处受到的海水压强为 Pa。（海水密度取 1.0×103kg/m3）
14．（4分）给电动汽车蓄电池充电时，蓄电池相当于 （填“用电器”或“电源”）。汽车在转弯前，司机拨动转向横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，另一个仍能正常工作，这两个转向灯在电路中的连接方式为 ，转向杆相当于电路中的 。在给蓄电池充电过程中，是将电能转化为 能。
15．（4分）如图甲所示的“悬浮灯泡”，下部基座内有一个线圈（送电线圈）和铁芯组成的电磁铁（受电线圈）连接的LED灯和磁铁，其内部结构如图乙所示。电磁铁通电后 极，灯泡中的磁体会受到电磁铁的 （选填“吸引”或“排斥”）；灯泡内部有一个接收线圈和LED发光元件，灯泡下方的送电线圈通过产生波动的磁场使得在灯的接收线圈中产生一定的电流，接收线圈产生电流的原理是 。若想让灯泡悬浮得更高，应该将滑片P向 （选填“左”或“右”）移动。
16．（3分）小徐用如图甲所示的电路来进行实验，并根据实验所得数据画出了定值电阻R0和滑动变阻器R消耗的功率P随电流变化的图像（如图乙所示）。R0的阻值为 Ω，电源电压为 V，P1为 W。
17．（2分）图甲是小奇用食品夹夹肉饼时的情景，食品夹看作可以绕O点转动的两个杠杆，其中OAB是上方杠杆，F2为作用在点B的阻力。请在图乙中画出：
（1）在A点施加的最小动力F1。
（2）阻力臂L2。
18．（2分）如图是“伏安法”测量小灯泡电功率的实物电路，用笔画线代替导线完成电路连接（要求：滑片向右移动时，电流表示数变小）。
三、实验与探究题（共4小题，每空1分，共22分）
19．（4分）如图所示，回答下列问题：
（1）如图甲所示是人们常用的体温计，图中体温计的读数是 ℃。
（2）如图乙所示，将纸板NOF从直线AB所在位置绕ON向后转动，在纸板上看不到反射光线 。
（3）如图乙所示，该实验探究的是 对滑动摩擦力大小的影响。
（4）如图丁所示将U形玻璃管（管口较小）竖直放置，两管液面相平，则管中 （选填“左”或“右”）侧液面将升高。
20．（4分）在“探究串联电路电压的规律”的实验时，设计了如图所示的电路。
（1）实验中应选择规格 （选填“相同”或“不同”）的小灯泡；
（2）小明刚连完最后一根导线，两灯就亮了，则小明在实验操作中的不当之处是：连接电路时 （选填“断开”或“闭合”）状态；
（3）如图所示，开关闭合后，电压表测灯L1两端的电压，为了测量B、C两点间的电压，保持B点不动，则上述方法 填（“正确”或“不正确”）；
（4）排除故障后，正确实验得到的实验数据如表，分析实验数据可得出串联电路电压的特点。（写出关系式即可）。
21．（7分）实验室测量物体的密度，步骤如下：
（1）将天平放在水平桌面上，游码放在标尺左端的 处，指针位置如图甲所示，则应将平衡螺母向 （选填“左”或“右”）调节，使横梁平衡。
（2）用调好的天平分别测出鹅卵石的质量是31.8g和空烧杯的质量是90g；
（3）如图乙所示，把鹅卵石轻轻放入烧杯中，往烧杯倒入适量的水，然后放在天平左盘，如图丁所示 g；
（4）将鹅卵石从水中取出后，再往烧杯中缓慢加水，使水面上升至记号M，用天平测出杯和水的总质量为142g。此时杯中水的体积为 cm3；
（5）根据所测数据计算出鹅卵石的体积为 cm3，密度为 kg/m3；
（6）测量完成后发现天平左盘下边粘有一小块橡皮泥，则所测密度 （选填“偏大”或“不变”或“偏小”）。
22．（7分）在比较材料的隔声性能实验中：
（1）小明和小强在家中用手机铃声作为声源开展探究，他们准备利用人刚听不到声音时人与声源的距离来进行比较，实验过程中他们应将手机铃声响度 （填“调大”、“调小”）一些，同时在比较不同材料时手机铃声响度应 （填“随材料而改变”、“保持不变”或“根据实验情形而改变”）。
（2）实验中小明选用了报纸、羽绒服、塑料袋、泡沫板等材料，把手机用不同材料包裹好塞满鞋盒，逐步远离声源 。他们通过探究得到下表实验数据，根据数据可分析出这些材料中隔声性能最好的是 。
（3）两同学观察后发现粗糙的材料比平滑材料隔音性能 （选填“好”或“差”），原因是粗糙材料吸收声音的性能要比平滑材料 （选填“强”或“弱”）。
（4）如果再给你一块海绵材料，你认为其隔声性能与报纸相比， （选填“报纸”或“海绵”）隔声性能好一点。
四、综合题（共2小题，每题8分，共16分）
23．（8分）为提高垃圾分类效率，小科设计了如图甲所示的垃圾分类机器人，它捡起垃圾时，通过机械手上的探针检测样品的电阻大小来识别垃圾的类别，并投入相应的垃圾桶。该机器人检测电路如图乙所示。
（1）机器人通过摄像头扫描垃圾桶上的二维码来识别垃圾桶，二维码通过摄像头成的像是 、 的实像。
（2）机器人从某块垃圾上取样检测时，检测电路电压表读数1V，检测时间为0.1s。
①通过计算说明应将该垃圾放入图丙中 （选填“①”、“②”或“③”）垃圾桶。各类垃圾样品的电阻参考值如表。
②该次检测电阻过程中，检测电路消耗电能多少？
（3）机器人将重为1N的垃圾举高70cm花了8s，然后再以1m/s的速度水平移2m，将垃圾放入相应的垃圾桶。该过程中机器人做功功率是多少？
24．（8分）中华民族的飞天梦，已随“神舟”升空化为现实，中国人在星辰大海的征途上踏出了坚实的一步。我国探索空间的火箭一般使用液氢作为燃料8J/kg，汽油的热值为4.6×107J/kg，c水＝4.2×103J/（kg•℃），气压为1标准大气压]。
（1）火箭能产生较大的推动力，是利用了液氢 的特性。燃料燃烧时将燃料的化学能转化为 。
（2）某火箭发射时携带60t液氢燃料，若这些燃料完全燃烧放出热量的10%被水吸收，能将2×106kg、初温为10℃的水加热至多少℃？
（3）“加氢几分钟，畅行数百里”，近年来，比小明家的汽油车（同款且自重相同）效率提高了20%。该氢能源车行驶100km的路程，若小明家的汽车也行驶这么多路程，需要消耗多少千克的汽油？（结果保留一位小数）
2024年陕西省西工大附中中考物理模拟试卷（六）
参考答案与试题解析
一、选择题（共小题，每小题2分，计20分。每题只有一个选项是符合题意的）
1．（2分）地铁列车缓缓进站过程，若认为列车是静止的，则其所选的参照物是（ ）
A．站台B．车窗C．地面D．铁轨
【答案】B
【解答】解：地铁列车缓缓进站过程，列车相对于站台、铁轨的位置在发生变化，相对于车窗的位置没有发生变化，故ACD错误。
故选：B。
2．（2分）五音埙是我国最早的乐器，如图所示。吹奏时发出宫、商、角、徵、羽五音，五音是指发出声音的（ ）
A．响度B．幅度C．音色D．音调
【答案】D
【解答】解：中国古乐的五个基本音阶，每个音阶对应的频率是逐渐增大的，音调越高、re、sl。
故选：D。
3．（2分）在浩如烟海的唐诗中包含着许多物理知识，以丰富的文化内涵，使我们感受到“文理结合”之美（ ）
A．胡天八月即飞雪——雪的形成是升华现象
B．欲渡黄河冰塞川——冰的形成是凝华现象
C．羌管悠悠霜满地——霜的形成是凝固现象
D．天接云涛连晓雾——雾的形成是液化现象
【答案】D
【解答】解：A、雪的形成是凝华现象；
B、冰的形成是凝固现象；
C、霜的形成是凝华现象；
D、雾的形成是液化现象。
故选：D。
4．（2分）以下事例与所利用物质的物理属性相符的是（ ）
A．厚厚的金片可以敲打成极薄的金箔是利用了金的延展性好
B．用塑料做炒锅的手柄是因为导热性好
C．用泡沫做表演场景中倒塌的“墙壁”是因为弹性好
D．房屋的门窗用铝合金制成，是因为铝合金的导电性好
【答案】A
【解答】解：A、厚厚的金片可以敲打成极薄的金箔是利用了金的延展性好；
B、炒锅的手柄用塑料做成，人手接触手柄时不会感到烫手；
C、用泡沫做表演场景中倒塌的墙壁是利用泡沫的密度小；
D、用铝合金做门窗，耐腐蚀且密度小。
故选：A。
5．（2分）皮影戏是一种民间戏剧，已成为国家非物质文化进产，用灯光照射兽皮或纸板做成的“人物”（ ）
A．水中“倒影”B．古代日晷
C．镜中文字D．铅笔“折断”
【答案】B
【解答】解：皮影戏是利用光沿直线传播的原理形成的。
A．水中“倒影”属于平面镜成像，故A不正确；
B．古代日晷是利用光沿直线传播的原理形成的；
C．图中用透镜观察文字，是由光的折射形成的；
D．铅笔“折断”光从水中斜射入空气中发生折射形成的。
故选：B。
6．（2分）关于粒子与宇宙，下列说法中正确的是（ ）
A．用手捏面包，面包的体积变小了，说明分子间有空隙
B．汤姆生发现了电子，说明原子是可再分的
C．摩擦起电产生了电子，使相互摩擦的物体带上了正负两种电荷
D．光年是一个很大的时间单位，常常用光年来测量恒星的生命周期
【答案】B
【解答】解：A、用手捏面包，是因为面包是多孔结构，不能说明分子间有空隙；
B、汤姆生发现了电子，故B正确；
C、摩擦起电的实质是电子从一个物体转移到另一个物体，故C错误；
D、光年是很大的长度单位。
故选：B。

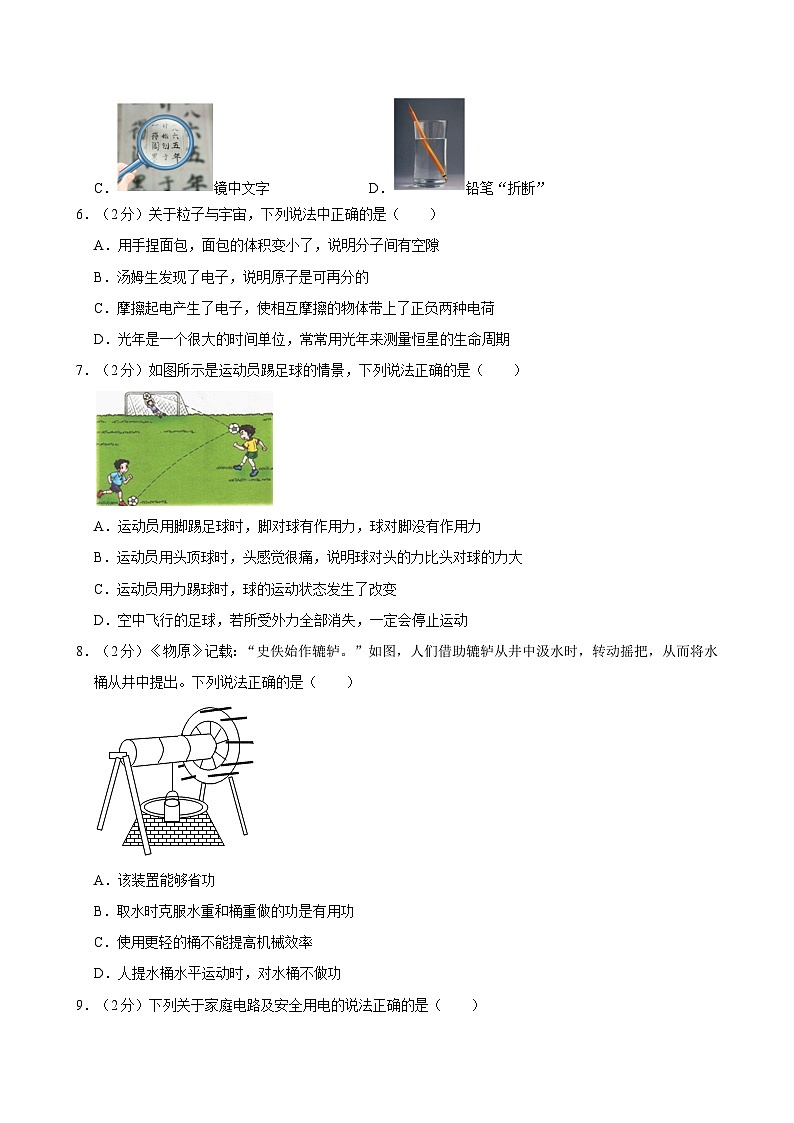

7．（2分）如图所示是运动员踢足球的情景，下列说法正确的是（ ）
A．运动员用脚踢足球时，脚对球有作用力，球对脚没有作用力
B．运动员用头顶球时，头感觉很痛，说明球对头的力比头对球的力大
C．运动员用力踢球时，球的运动状态发生了改变
D．空中飞行的足球，若所受外力全部消失，一定会停止运动
【答案】C
【解答】解：A．力的作用是相互的，脚对球有作用力，故A不符合题意；
B．运动员用头顶球时，二者大小相等，故B不符合题意；
C．力可以使物体运动状态发生变化，使球的运动状态发生了改变；
D．空中飞行的足球，它将保持原来的运动状态，故D不符合题意。
故选：C。
8．（2分）《物原》记载：“史佚始作辘轳。”如图，人们借助辘轳从井中汲水时，转动摇把，从而将水桶从井中提出。下列说法正确的是（ ）
A．该装置能够省功
B．取水时克服水重和桶重做的功是有用功
C．使用更轻的桶不能提高机械效率
D．人提水桶水平运动时，对水桶不做功
【答案】D
【解答】解：A.使用任何机械都不成功。故A错误。
B.使用该机械是为了提水。因此对水做的功才是用功。故B错误。
C.提水时，使用更轻的桶可以减小所做的额外功。故C错误。
D.人提水桶，对水桶有向上的力的作用，水平移动的距离不在提水桶的力的方向上。故D正确。
故选：D。
9．（2分）下列关于家庭电路及安全用电的说法正确的是（ ）
A．为防止烧坏保险丝，可将保险丝用铁丝替换
B．使用测电笔时，手指可以碰到金属笔尖
C．开关必须接在火线上，但金属外壳的用电器可以使用两孔插座供电
D．家庭电路中电流过大，可能是超负荷运行造成的
【答案】D
【解答】解：
A、当电路电流过大时，如果用铁丝或铜丝代替保险丝后，故A错误；
B、使用测电笔时，故B错误；
C、开关必须接在火线上，用电器的金属外壳接地，而发生触电事故，故C错误；
D、家庭电路中电流过大可能是由用电器短路或用电器总功率过大造成的。
故选：D。

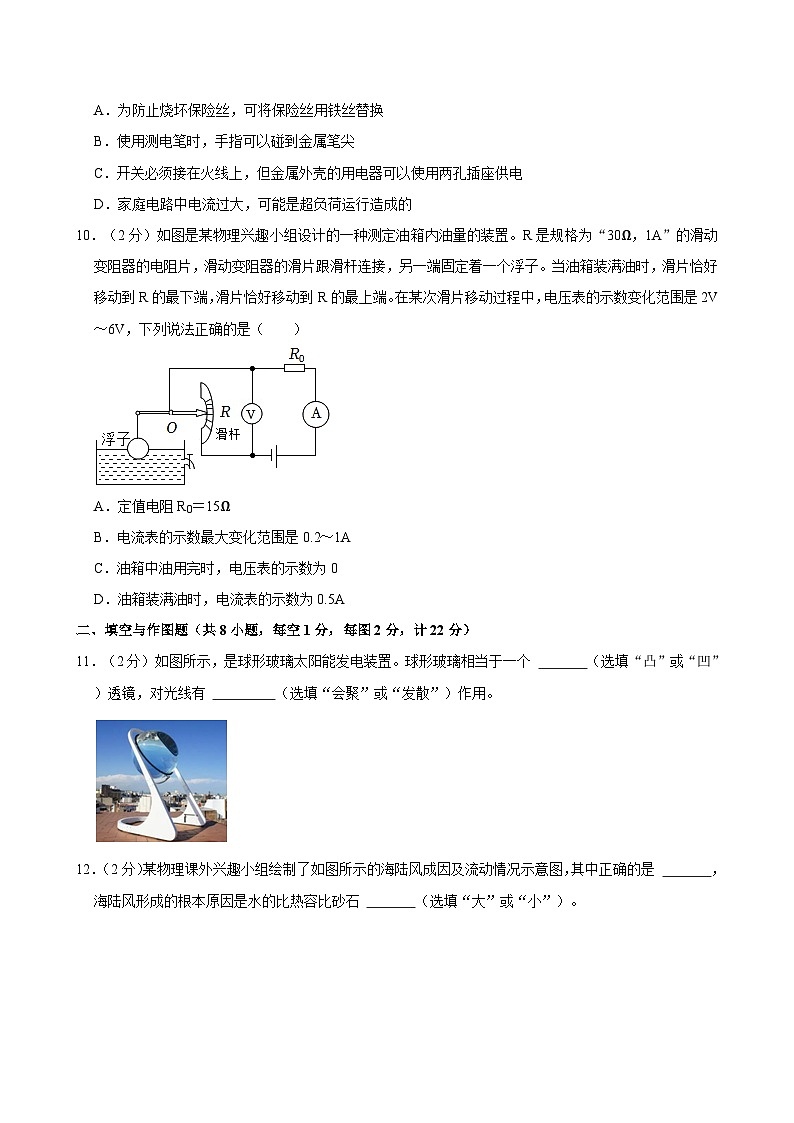

10．（2分）如图是某物理兴趣小组设计的一种测定油箱内油量的装置。R是规格为“30Ω，1A”的滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，另一端固定着一个浮子。当油箱装满油时，滑片恰好移动到R的最下端，滑片恰好移动到R的最上端。在某次滑片移动过程中，电压表的示数变化范围是2V～6V，下列说法正确的是（ ）
A．定值电阻R0＝15Ω
B．电流表的示数最大变化范围是0.2～1A
C．油箱中油用完时，电压表的示数为0
D．油箱装满油时，电流表的示数为0.5A
【答案】D
【解答】解：A、闭合开关，电流表测量电路电流。
滑动变阻器接入电路的阻值变大时，总电阻变大，根据欧姆定律可知电路电流变小，
故电压表的示数为2V时，电流表的示数是0.6A0+U滑＝0.2A×R0+①，
电压表的示数为8V时，电流表的示数是0.2A4+U滑＝0.2A×R3+②，
联立①②得：U＝10V，R0＝20Ω；
故A错误；
BCD、油箱装满油时，根据欧姆定律可知电路电流I＝＝，故D正确；
油箱中油用完时，根据欧姆定律可知电路电流I′＝＝，
电压表的示数UV＝I′R＝0.6A×30Ω＝6V，故C错误；
电流表的示数最大变化范围是0.6～0.5A，故B错误。
故选：D。
二、填空与作图题（共8小题，每空1分，每图2分，计22分）
11．（2分）如图所示，是球形玻璃太阳能发电装置。球形玻璃相当于一个 凸 （选填“凸”或“凹”）透镜，对光线有 会聚 （选填“会聚”或“发散”）作用。
【答案】凸；会聚
【解答】解：球形玻璃中间厚、边缘薄；凸透镜对光线具有会聚作用。
故答案为：凸；会聚。
12．（2分）某物理课外兴趣小组绘制了如图所示的海陆风成因及流动情况示意图，其中正确的是 甲 ，海陆风形成的根本原因是水的比热容比砂石 大 （选填“大”或“小”）。
【答案】甲；大
【解答】解：白天，地表受太阳辐射而增温，吸收相同的热量，因此陆地上的气温显著地比附近海洋上的气温高，海陆风由海洋吹向陆地。
故答案为：甲；大。
13．（3分）如图所示，为“奋斗者”号潜水器。“奋斗者”号潜水器创造了10909m 的中国载人深潜新纪录。潜水器总体积约为30m3，则潜水器完全浸没在海水中时受到的浮力为 3×105 N。在继续下潜的过程中，所受浮力 不变 （选填“变大”、“变小”或“不变”），在海水中10000m深处受到的海水压强为 1×108 Pa。（海水密度取 1.0×103kg/m3）
【答案】3×105；不变；1×108。
【解答】解：潜水器完全潜入水中时，排开海水的体积：V排＝V＝30m3，
则潜水器所受的浮力：
F浮＝ρ海水gV排＝1.4×103kg/m3×10N/kg×30m3＝3×105N。
在继续下潜的过程中，潜水器排开海水的体积和海水的密度不变，
由F浮＝ρ液gV排可知，潜水器受到的浮力不变。
潜水器在水下10000m时，受到水的压强：
p＝ρ海水gh＝7.0×103kg/m4×10N/kg×10000m＝1×108Pa。
故答案为：7×105；不变；1×104。
14．（4分）给电动汽车蓄电池充电时，蓄电池相当于 用电器 （填“用电器”或“电源”）。汽车在转弯前，司机拨动转向横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，另一个仍能正常工作，这两个转向灯在电路中的连接方式为 并联 ，转向杆相当于电路中的 开关 。在给蓄电池充电过程中，是将电能转化为 化学 能。
【答案】用电器；并联；开关；化学。
【解答】解：给汽车蓄电池充电时，蓄电池相当于用电器，转化为化学能。
汽车同侧的前后两个转向灯会同时闪亮、同时熄灭，所以它们是并联的；
司机拨动横杆，转向灯才会工作；
故答案为：用电器；并联；化学。
15．（4分）如图甲所示的“悬浮灯泡”，下部基座内有一个线圈（送电线圈）和铁芯组成的电磁铁（受电线圈）连接的LED灯和磁铁，其内部结构如图乙所示。电磁铁通电后 负 极，灯泡中的磁体会受到电磁铁的 排斥 （选填“吸引”或“排斥”）；灯泡内部有一个接收线圈和LED发光元件，灯泡下方的送电线圈通过产生波动的磁场使得在灯的接收线圈中产生一定的电流，接收线圈产生电流的原理是 电磁感应 。若想让灯泡悬浮得更高，应该将滑片P向 左 （选填“左”或“右”）移动。
【答案】负；排斥；电磁感应；左。
【解答】解：电磁铁通电后，灯泡能悬浮在空中并发光，下面的电磁铁的上端是S极，图乙中的电源左端为负极；接收线圈产生电流的原理是电磁感应，则线圈中的电流增大，应该将滑片P向左移动。
故答案为：负；排斥；左。
16．（3分）小徐用如图甲所示的电路来进行实验，并根据实验所得数据画出了定值电阻R0和滑动变阻器R消耗的功率P随电流变化的图像（如图乙所示）。R0的阻值为 5 Ω，电源电压为 10 V，P1为 5 W。
【答案】5；10；5。
【解答】解：如图是定值电阻R0与滑动变阻器R串联，电压表测滑动变阻器两端的电压，
定值电阻R0消耗的功率P＝I3R0，功率与电流的平方成正比，R0消耗的功率P随电流变化的图像为图乙中下方的图线，则上方的图线为R消耗的功率P随电流变化的图像；
当滑片滑到b端时，滑动变阻器接入电路的电阻最大，电路中的电流最小，当电流为5.4A时，R0消耗的功率为6.8W，R消耗的功率为3.8W，
由P＝UI可知，R0两端的电压：U0＝＝＝2V，
R两端的电压：UR＝＝＝8V，
由串联电路的电压特点可知，电源电压：U＝U0+UR＝5V+8V＝10V；
（3）I＝可得0的阻值：R6＝＝＝6Ω，
由图像可知，P1表示R0和滑动变阻器R消耗的功率相等，由P＝UI＝I3R可知，此时R0和滑动变阻器R接入电路的阻值相等，即此时滑动变阻器接入电路的阻值：R＝R0＝8Ω，总电阻R总＝R+R0＝5Ω+5Ω＝10Ω；
由串联电路的电阻特点和欧姆定律可知，电路中的电流：I0＝＝＝1A，
所以P7＝R＝（5A）2×5Ω＝2W。
故答案为：5；10；5。
17．（2分）图甲是小奇用食品夹夹肉饼时的情景，食品夹看作可以绕O点转动的两个杠杆，其中OAB是上方杠杆，F2为作用在点B的阻力。请在图乙中画出：
（1）在A点施加的最小动力F1。
（2）阻力臂L2。
【答案】
【解答】解：由杠杆平衡条件F1 l1＝F5 l2可知，在阻力跟阻力臂的乘积一定时，动力越小1作用线的垂线段即为动力臂l2，过支点O作阻力F2作用线的垂线段即为阻力臂l2。
如下图所示：
18．（2分）如图是“伏安法”测量小灯泡电功率的实物电路，用笔画线代替导线完成电路连接（要求：滑片向右移动时，电流表示数变小）。
【答案】
【解答】解：在测量小灯泡电功率的实验中，滑动变阻器应串联在电路中，电流表示数变小，所以应选择其A接线与灯泡串联
。
三、实验与探究题（共4小题，每空1分，共22分）
19．（4分）如图所示，回答下列问题：
（1）如图甲所示是人们常用的体温计，图中体温计的读数是 37.7 ℃。
（2）如图乙所示，将纸板NOF从直线AB所在位置绕ON向后转动，在纸板上看不到反射光线 在同一平面内 。
（3）如图乙所示，该实验探究的是 压力 对滑动摩擦力大小的影响。
（4）如图丁所示将U形玻璃管（管口较小）竖直放置，两管液面相平，则管中 左 （选填“左”或“右”）侧液面将升高。
【答案】（1）37.7；（2）在同一平面内；（3）压力；（4）左。
【解答】解：（1）体温计是根据液体热胀冷缩的原理制成的；图4中体温计的一个大格表示1℃，因此它的分度值为7.1℃；
（2）图乙的实验中，将纸板NOF从直线AB所在位置绕ON向前或向后转动，说明反射光线、入射光线在同一平面内；
（3）丙图中，通过上，接触面的粗糙程度相同，测力计的示数不同（即滑动摩擦力不同）；
（4）在图丁中，从左侧管口沿水平方向用力吹气时、压强小、压强大，液体从右侧压入左侧一部分。
故答案为：（1）37.7；（2）在同一平面内；（4）左。
20．（4分）在“探究串联电路电压的规律”的实验时，设计了如图所示的电路。
（1）实验中应选择规格 不同 （选填“相同”或“不同”）的小灯泡；
（2）小明刚连完最后一根导线，两灯就亮了，则小明在实验操作中的不当之处是：连接电路时 断开 （选填“断开”或“闭合”）状态；
（3）如图所示，开关闭合后，电压表测灯L1两端的电压，为了测量B、C两点间的电压，保持B点不动，则上述方法 不正确 填（“正确”或“不正确”）；
（4）排除故障后，正确实验得到的实验数据如表，分析实验数据可得出串联电路电压的特点。（写出关系式即可）。
【答案】（1）不同；（2）断开；（3）不正确；（4）UAC＝UAB+UBC。
【解答】解：（1）为得出普遍性的规律，实验中应选择规格不同的小灯泡；
（2）小明刚连完最后一根导线，两灯就亮了；
（3）已测出L1两端的电压，与B相连的为电压表负接线柱，保持B点不动，则电压表正负接线柱会接反；
（4）因1.8V+1.2V＝3.0V，故分析实验数据可得出串联电路电压的特点：UAC＝UAB+UBC。
故答案为：（1）不同；（2）断开；（4）UAC＝UAB+UBC。
21．（7分）实验室测量物体的密度，步骤如下：
（1）将天平放在水平桌面上，游码放在标尺左端的 零刻度线 处，指针位置如图甲所示，则应将平衡螺母向 右 （选填“左”或“右”）调节，使横梁平衡。
（2）用调好的天平分别测出鹅卵石的质量是31.8g和空烧杯的质量是90g；
（3）如图乙所示，把鹅卵石轻轻放入烧杯中，往烧杯倒入适量的水，然后放在天平左盘，如图丁所示 161.8 g；
（4）将鹅卵石从水中取出后，再往烧杯中缓慢加水，使水面上升至记号M，用天平测出杯和水的总质量为142g。此时杯中水的体积为 52 cm3；
（5）根据所测数据计算出鹅卵石的体积为 12 cm3，密度为 2.65×103 kg/m3；
（6）测量完成后发现天平左盘下边粘有一小块橡皮泥，则所测密度 不变 （选填“偏大”或“不变”或“偏小”）。
【答案】（1）零刻度线；右；（3）161.8；（4）52；（5）12；2.65×103；（6）不变。
【解答】解：（1）正确使用天平：应先把天平放在水平桌面上，然后将游码移到标尺左端零刻度线位置上，应将平衡螺母向右调；
（3）由图知，杯、水和鹅卵石的总质量：m＝100g+50g+10g+1.8g＝161.3g；
（4）将鹅卵石从水中取出后，再往烧杯中缓慢加水，用天平测出杯和水的总质量为142g，杯中水的体积：V水＝＝52cm7；
（5）由题意知，水的质量为：m水1＝161.8g﹣31.8g﹣90g＝40g，此时水的体积为V水1＝＝40cm3；鹅卵石的体积等于加入水的体积，则V＝V水﹣V水6＝52cm3﹣40cm3＝12cm6；
鹅卵石的密度ρ＝＝6.65g/cm3＝2.65×105kg/m3；
（6）测量完成后发现天平左盘下边粘有一小块橡皮泥，是在调节天平之前粘上的，所以所测密度不变。
故答案为：（1）零刻度线；右；（3）161.8；（5）126；（6）不变。
22．（7分）在比较材料的隔声性能实验中：
（1）小明和小强在家中用手机铃声作为声源开展探究，他们准备利用人刚听不到声音时人与声源的距离来进行比较，实验过程中他们应将手机铃声响度 调小 （填“调大”、“调小”）一些，同时在比较不同材料时手机铃声响度应 保持不变 （填“随材料而改变”、“保持不变”或“根据实验情形而改变”）。
（2）实验中小明选用了报纸、羽绒服、塑料袋、泡沫板等材料，把手机用不同材料包裹好塞满鞋盒，逐步远离声源 相等 。他们通过探究得到下表实验数据，根据数据可分析出这些材料中隔声性能最好的是 羽绒服 。
（3）两同学观察后发现粗糙的材料比平滑材料隔音性能 好 （选填“好”或“差”），原因是粗糙材料吸收声音的性能要比平滑材料 强 （选填“强”或“弱”）。
（4）如果再给你一块海绵材料，你认为其隔声性能与报纸相比， 海绵 （选填“报纸”或“海绵”）隔声性能好一点。
【答案】（1）调小；保持不变；（2）相等；羽绒服；（3）好；强；（4）海绵。
【解答】解：（1）响度指声音的强弱或大小，与振幅和距离有关，距离改变的程度受到限制；因为手机铃声响度越大；实验中要运用控制变量法；
（2）实验中将鞋盒塞满的原因是可以有效地控制不同材料的厚度相等；分析数据可得出声音结论：隔声性能最好的是羽绒服；
（3）根据所得数据可知，材料越粗糙，故得出粗糙的材料比平滑材料隔音性能好；
（4）海绵与报纸相比，表面粗糙稀疏多孔。
故答案为：（1）调小；保持不变；羽绒服；强；（4）海绵。
四、综合题（共2小题，每题8分，共16分）
23．（8分）为提高垃圾分类效率，小科设计了如图甲所示的垃圾分类机器人，它捡起垃圾时，通过机械手上的探针检测样品的电阻大小来识别垃圾的类别，并投入相应的垃圾桶。该机器人检测电路如图乙所示。
（1）机器人通过摄像头扫描垃圾桶上的二维码来识别垃圾桶，二维码通过摄像头成的像是 倒立 、 缩小 的实像。
（2）机器人从某块垃圾上取样检测时，检测电路电压表读数1V，检测时间为0.1s。
①通过计算说明应将该垃圾放入图丙中 ② （选填“①”、“②”或“③”）垃圾桶。各类垃圾样品的电阻参考值如表。
②该次检测电阻过程中，检测电路消耗电能多少？
（3）机器人将重为1N的垃圾举高70cm花了8s，然后再以1m/s的速度水平移2m，将垃圾放入相应的垃圾桶。该过程中机器人做功功率是多少？
【答案】（1）倒立；缩小；（2）①②；②0.03J；（3）0.07W。
【解答】解：（1）机器人通过摄像头扫描垃圾桶上的二维码来识别垃圾桶，二维码通过摄像头成的像是倒立；
（2）①由图乙可知，电阻R与样品串联在电路中，
电路中的电流：I＝＝＝0.6A；
根据串联电路的电压特点可知，样品两端的电压：U′＝U﹣UR＝2V﹣1V＝4V，
由I＝可知＝＝20Ω，
由表格数据可知，该样品为塑料；
②电路消耗的电能：W＝UIt＝3V×0.5A×0.1s＝8.03J；
（3）机器人对垃圾所做的功：W′＝Gh＝1N×70×10﹣2m＝8.7J，
由v＝可知1＝＝＝2s，
整个过程中所用的时间：t′＝t4+t2＝2s+5s＝10s，
该过程中机器人做功的功率：P＝＝＝7.07W。
故答案为：（1）倒立；缩小；②0.03J。
24．（8分）中华民族的飞天梦，已随“神舟”升空化为现实，中国人在星辰大海的征途上踏出了坚实的一步。我国探索空间的火箭一般使用液氢作为燃料8J/kg，汽油的热值为4.6×107J/kg，c水＝4.2×103J/（kg•℃），气压为1标准大气压]。
（1）火箭能产生较大的推动力，是利用了液氢 热值较大 的特性。燃料燃烧时将燃料的化学能转化为 内 。
（2）某火箭发射时携带60t液氢燃料，若这些燃料完全燃烧放出热量的10%被水吸收，能将2×106kg、初温为10℃的水加热至多少℃？
（3）“加氢几分钟，畅行数百里”，近年来，比小明家的汽油车（同款且自重相同）效率提高了20%。该氢能源车行驶100km的路程，若小明家的汽车也行驶这么多路程，需要消耗多少千克的汽油？（结果保留一位小数）
【答案】（1）热值较大；内；
（2）能将2×106kg、初温为10℃的水加热至100℃；
（3）需要消耗7.6kg的汽油。
【解答】解：（1）在同等条件下，“液态氢”完全燃烧放出的热量多，说明“液态氢”的热值较大；
燃料燃烧时发热，化学能转化为内能；
（2）液氢燃料完全燃烧放出的热量为：
Q放＝m氢q氢＝60×103kg×1.6×108J/kg＝8.4×1012J；
（2）水吸收的热量Q吸＝ηQ放＝10%×8.4×1012J＝3.4×1011J，
水升高的温度Δt＝＝＝100℃，
水的末温t＝t6+Δt＝100℃+10℃＝110℃＞100℃，
在标准大气压下，水在100℃沸腾，所以水被加热到了100℃；
（3）消耗的氢能源完全燃烧放出的热量：Q放1＝m氢′q氢＝1.3kg×1.4×106J/kg＝2.1×102J，
由η＝可知1Q放4＝50%×2.1×107J＝1.05×108J，
根据题意可知，小明家的汽车也行驶这么多路程需要做的有用功相同，
由η＝可知放2＝＝＝3.5×108J，
由Q放＝mq可知，消耗汽油的质量：m汽油＝＝≈7.6kg。
故答案为：（1）热值较大；内；
（2）能将2×103kg、初温为10℃的水加热至100℃；
（3）需要消耗7.6kg的汽油。UAB/V
UBC/V
UAC/V
1.8
1.2
3.0
材料
报纸
羽绒服
塑料袋
泡沫板
人听不到声音的距离/m
8
4
7
5
样品电阻值/Ω
垃圾类别
小于10
金属
10～30
餐厨
大于30
其他
UAB/V
UBC/V
UAC/V
1.8
1.2
3.0
材料
报纸
羽绒服
塑料袋
泡沫板
人听不到声音的距离/m
8
4
7
5
样品电阻值/Ω
垃圾类别
小于10
金属
10～30
餐厨
大于30
其他
