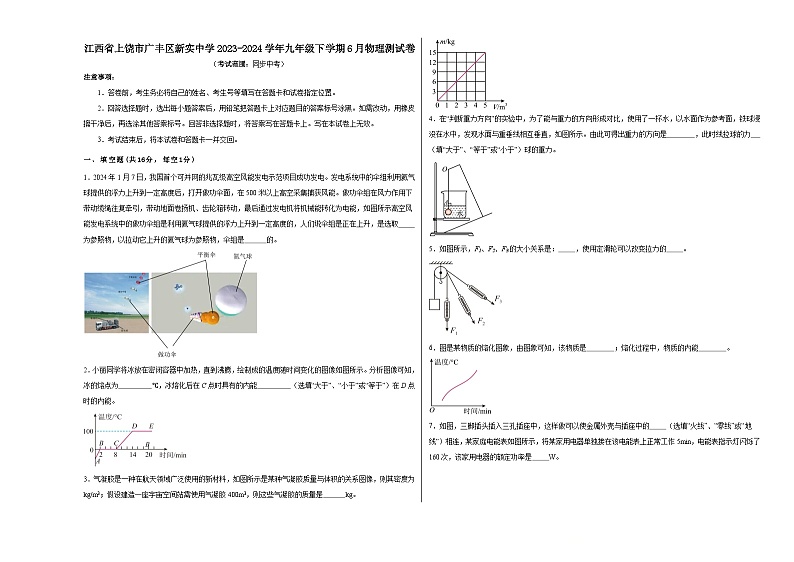

江西省上饶市广丰区新实中学2023-2024学年九年级下学期6月物理测试卷

这是一份江西省上饶市广丰区新实中学2023-2024学年九年级下学期6月物理测试卷，共12页。试卷主要包含了如图是核电站发电的流程图等内容，欢迎下载使用。

注意事项：
1．答卷前，考生务必将自己的姓名、考生号等填写在答题卡和试卷指定位置。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑。如需改动，用橡皮擦干净后，再选涂其他答案标号。回答非选择题时，将答案写在答题卡上。写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、填空题(共16分，每空1分)
1．2024年1月7日，我国首个可并网的兆瓦级高空风能发电示范项目成功发电。发电系统中的伞组利用氦气球提供的浮力上升到一定高度后，打开做功伞面，在500米以上高空采集捕获风能。做功伞组在风力作用下带动缆绳往复牵引，带动地面卷扬机、齿轮箱转动，最后通过发电机将机械能转化为电能，如图所示高空风能发电系统中的做功伞组是利用氦气球提供的浮力上升到一定高度的，人们说伞组是正在上升，是选取 为参照物，以拉动它上升的氦气球为参照物，伞组是 的。
2．小丽同学将冰放在密闭容器中加热，直到沸腾，绘制成的温度随时间变化的图像如图所示。分析图像可知，冰的熔点为 ℃，冰熔化后在C点时具有的内能 （选填“大于”、“小于”或“等于”）在D点时的内能。
3．气凝胶是一种在航天领域广泛使用的新材料，如图所示是某种气凝胶质量与体积的关系图像，则其密度为 kg/m3；假设建造一座宇宙空间站需使用气凝胶400m3，则这些气凝胶的质量是 kg。
4．在“判断重力方向”的实验中，为了能与重力的方向形成对比，使用了一杯水，以水面作为参考面，铁球浸没在水中，发现水面与重垂线相互垂直，如图所示。由此可得出重力的方向是 ，此时线拉球的力 （填“大于”、“等于”或“小于”）球的重力。
5．如图所示，F1、F2、F3的大小关系是： ，使用定滑轮可以改变拉力的 。
6．图是某物质的熔化图象，由图象可知，该物质是 ；熔化过程中，物质的内能 。

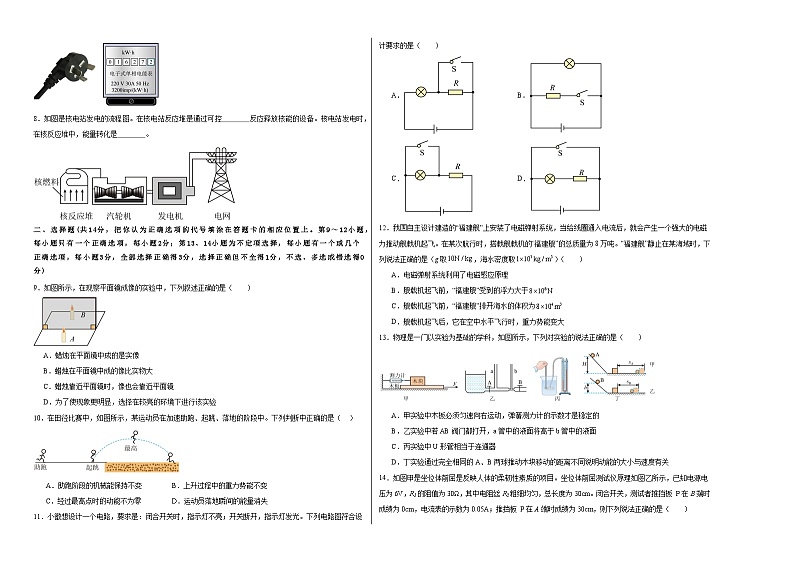

7．如图，三脚插头插入三孔插座中，这样做可以使金属外壳与插座中的 （选填“火线”、“零线”或“地线”）相连，某家庭电能表如图所示，将某家用电器单独接在该电能表上正常工作5min，电能表指示灯闪烁了160次，该家用电器的额定功率是 W。
8．如图是核电站发电的流程图。在核电站反应堆是通过可控 反应释放核能的设备。核电站发电时，在核反应堆中，能量转化是 。
二、选择题(共14分，把你认为正确选项的代号填涂在答题卡的相应位置上。第9～12小题，每小题只有一个正确选项，每小题2分；第13、14小题为不定项选择，每小题有一个或几个正确选项，每小题3分，全部选择正确得3分，选择正确但不全得1分，不选、多选或错选得0分)
9．如图所示，在观察平面镜成像的实验中，下列叙述正确的是（ ）
A．蜡烛在平面镜中成的是实像
B．蜡烛在平面镜中成的像比实物大
C．蜡烛靠近平面镜时，像也会靠近平面镜
D．为了使现象更明显，选择在较亮的环境下进行该实验
10．在田径比赛中，如图所示，某运动员在加速助跑、起跳、落地的阶段中。下列判断中正确的是（ ）
A．助跑阶段的机械能保持不变B．上升过程中的重力势能不变
C．经过最高点时的动能不为零D．运动员落地瞬间的能量消失
11．小徽想设计一个电路，要求是：闭合开关时，指示灯不亮；开关断开，指示灯发光。下列电路图符合设计要求的是（ ）
A．B．
C．D．
12．我国自主设计建造的“福建舰”上安装了电磁弹射系统，当给线圈通入电流后，就会产生一个强大的电磁力推动舰载机起飞。在某次航行时，搭载舰载机的“福建舰”的总质量为8万吨。“福建舰”静止在某海域时，下列说法正确的是（g取，海水密度取）（ ）
A．电磁弹射系统利用了电磁感应原理
B．舰载机起飞前，“福建舰”受到的浮力大于
C．舰载机起飞前，“福建舰”排开海水的体积为
D．舰载机起飞后，它在空中水平飞行时，重力势能变大
13．物理是一门以实验为基础的学科，如图所示，下列对实验的说法正确的是（ ）
A．甲实验中木板必须匀速向右运动，弹簧测力计的示数才是稳定的
B．乙实验中若AB阀门都打开，a管中的液面将高于b管中的液面
C．丙实验中U形管相当于连通器
D．丁实验通过完全相同的A、B两球推动木块移动的距离不同说明动能的大小与速度有关
14．如图甲是坐位体前屈是反映人体的柔韧性素质的项目。坐位体前屈测试仪原理如图乙所示，已知电源电压为6V，R1的阻值为30Ω，其中电阻丝R2粗细均匀，总长度为30cm。闭合开关，测试者推挡板 P在B端时成绩为0cm，电流表的示数为0.05A；推挡板 P在A端时成绩为30cm，则下列说法正确的是（ ）
A．电阻丝 R2的阻值为90Ω
B．电压表示数的大小能反映测试者的成绩
C．当测试者的成绩为25cm时，电流表的示数是0.3A
D．电压表示数为3V时，测试者的成绩是20cm
三、简答与计算题(共22分，第15题8分，第16题6分，第17题8分)
15．我们知道，在不计绳重和滑轮轴摩擦的情况下，用同一滑轮组提升相同的重物时，绳子自由端的拉力与承担动滑轮和重物的绳子段数有关。绳子的段数越多，拉力越小。于是小西用一动一定两个滑轮，组成滑轮组提升同一重物，并计划按照两种不同的绕线方式进行组装，如图所示。
(1)请你帮助小西在图乙中画出滑轮组的绕线；
(2)以动滑轮和重物整体为研究对象，分别画出甲、乙两种情况下的受力分析图；
(3)比较甲、乙两种情况下，滑轮组机械效率的大小。
16．在研究凸透镜成像的实验过程中，细心的同学发现，当成实像时物距、像距和焦距间存在着一定的关系，进一步对数据进行研究发现，要成清晰的实像必须满足：。求：
（1）若现用一焦距为10cm的凸透镜做成像实验，当物距为12cm时，此时光屏应在透镜右侧距透镜多远的地方才能成清晰的像？
（2）若此时蜡烛在1s钟内远离透镜2cm，则光屏应该向哪端移动多少cm像才能清晰？像移动的速度是多少m/s？
17．如图所示的电路，电流表的读数为0.1A，电流表的读数为0.4A，的电流为0.15A。求：
（1）通过和的电流分别是多少？
（2）电流表的读数是多少？
四、实验与探究题(共28分，每小题7分)
18．小晋发现：妈妈在炖排骨时，沸腾后就调为小火了。他想知道：沸腾后调成小火，水的温度如何变化？于是他和小亮利用如图甲所示的装置分别进行了实验探究。
（1）为了可以利用酒精灯的外焰加热，组装图甲的实验器材应该按照 （选填“自下而上”或“自上而下”）的顺序进行；如图乙所示是某时刻温度计的示数，此时水的温度为 ℃；
（2）小晋与小亮的实验数据如图丙所示，实验时小晋烧杯中水的质量要少一些，分析可知图线 （选填“a”或“b”）是小晋的实验数据图像；
（3）小晋通过实验后，知道了妈妈在沸腾后改用小火不仅能够节省燃料，同时水在沸腾时，继续加热，温度将 （选填“升高”“不变”或“降低”）；
（4）小亮在探究过程中往水中加入一定量的盐继续探究，发现盐水温度达到102℃才沸腾，老师认为小亮的实验发现很有价值，还可以继续深入探究，请你提出一个值得深入探究的问题： 。
19．学校物理兴趣小组做探究“影响滑动摩擦力大小的因素”实验，A、B分别是体积和形状相同的木块和铁块，实验装置如图所示：
（1）本实验要求木块放在水平面上，水平拉动木块做匀速直线运动，拉力与木块所受的滑动摩擦力大小 （选填“相等”或“不等”）。
（2）小芳同学把铁块B叠放在木块A上，如图丙所示，再用弹簧测力计拉着它们在水平桌面上匀速向右运动，发现弹簧测力计示数与图甲相比变大了，可以得出滑动摩擦力的大小与 有关。
（3）小芳同学若想继续探究滑动摩擦力大小和接触面粗糙程度的关系，应选择 两图进行下一步实验。
（4）此实验不足之处是很难保证木块为匀速运动，若甲装置中木块运动中速度变大，物体所受滑动摩擦力将 （选填“变大”“变小”或“不变”）。
（5）生活中不仅有滑动摩擦，还有静摩擦等。如图所示，下列判断正确的是 。
A．瓶子没有掉下来是手对瓶子的捏力作用。
B．当增大手对瓶的握力时，手与瓶间的摩擦力变大。
C．当向瓶中装入水时，手与瓶间的摩擦力变大。
20．某同学用下列器材测量定值电阻的阻值：新干电池2节，电流表A，电压表V，滑动变阻器（规格“30Ω 2A”），开关及导线。
（1）他连接了如图所示的电路，接错了一根导线，请你在这根导线上打“×”，并补画出正确的那根导线；
（2）连接电路时，开关必须 ；（选填“断开”或“闭合”）
（3）他按正确步骤进行了3次实验，记录数据如上表所示，此定值电阻的阻值为 Ω（结果保留一位小数）；
（4）为了使并联在定值电阻两端的电压表的示数为0.5V，在不增加器材的情况下，可以采取的措施是 ；
（5）他将上述实验中的定值电阻换成额定电压为2.5V的小灯泡，用同样的方法测定小灯泡的电阻。当电压表的示数为0.2V时，电流表的示数为0.10A；当电压表的示数为2.4V时，电流表的示数为0.30A；则电压表的示数为2.0V时，电流表的示数可能为 （填“0.20A”“0.25A”“0.28A”或“0.30A”）。
21．某实验小组探究“通电螺线管外部磁场的特点”。
（1）将螺线管安装在一块有机玻璃板上，连入电路中。在板面上均匀地洒满铁屑，闭合开关并轻敲玻璃板面，观察到铁屑分布情况如图甲所示。铁屑的分布情况与 磁体周围铁屑的分布情况相似。
（2）把小磁针放在通电螺线管四周不同的位置，小磁针静止时N极（涂黑的一端）所指方向如图乙所示。对调电源正负极，闭合开关，小磁针静止时N极所指方向如图丙所示，说明通电螺线管外部磁场的方向与 有关。
数据序号
1
2
3
电压
1.2
1.8
2.5
电流
0.10
0.15
0.20
九年级物理参考答案
1． 地面 静止
【详解】[1]人们说伞组是正在上升，说明伞组与参照物之间有相对位置的变化，可知选取的参照物为地面。
[2]以拉动它上升的氦气球为参照物，伞组与氦气球之间没有相对位置的变化，伞组是静止的。
2． 0 小于
【解析】【小题1】[1]冰在熔化过程中，温度保持不变，有固定的熔点，是晶体；冰熔化温度是0℃，熔点是0℃。
[2]冰完全熔化后，在CD过程中要不断吸热，内能增加，所以C点时具有的内能小于在D点时的内能。
3． 3 1200
【详解】[1]由图象可知，当m=15kg时，V=5m3，该物质的密度
[2]气凝胶的质量为
m′=ρV′=3kg/m3×400m3=1200kg
4． 竖直向下 小于
【详解】[1]重力的方向是竖直向下的，即指向地心。
[2]铁球浸没在水中，受到竖直向上的浮力、竖直向下的重力和拉力，处于平衡状态，所以拉力等于重力与浮力之差，小于重力。
5． F1＝F2＝F3 方向
【详解】[1][2]定滑轮相当于一个等臂杠杆，既不省力，也不费距离，但可以改变力的方向，故
F1＝F2＝F3＝G。
6． 非晶体 增大
【详解】[1]从图象可以看出，该物质在熔化过程中温度一直不断上升，具有这种特征的物质是非晶体。
[2]在熔化过程中，虽然温度不断上升，物质不断吸热，分子的热运动加剧，所以物质的内能增大。
7． 地线 600
【详解】[1] 三脚插头插入三孔插座中，使得用电器的金属外壳与插座中的地线相连，这样即使金属外壳带电，电流会通过地线导入大地，防止触电事故的发生。
[2] 消耗的电能为
则该家用电器的额定功率为
8． 核裂变 核能转化成内能
【解析】【小题1】[1][2]核能发电是利用铀原子核裂变时放出的核能来发电的。在核反应后，使蒸汽发生器里的水受热变成水蒸气，推动蜗轮机旋转，带动发电机发电，因此其能量转化过程为：核能→内能→机械能→电能。故在核反应堆中，能量转化是核能转化成内能。
9．C
【详解】A．蜡烛在平面镜中成的像无法呈现在光屏上，所以是虚像，故A错误；
B．平面镜所成的像是与物体等大的虚像，因此蜡烛在平面镜中成的像与实物一样大，故B错误；
C．物与像关于平面镜对称，蜡烛到平面镜的距离等于蜡烛的像到平面镜的距离，因此蜡烛靠近平面镜时，像也会靠近平面镜，故C正确；
D．环境越暗，对比越明显，物体成像越亮，故在较暗环境中物体的像更亮，便于观察，故D错误。
故选C。
10．C
【详解】A．助跑阶段，运动员质量、高度不变，速度越来越快，动能增加，重力势能不变，则机械能增大，故A错误；
B．上升过程中，运动员质量不变，但高度增加，所以重力势能增大，故B错误；
C．经过最高点时，运动员的水平速度不为零，所以动能不为零，故C正确；
D．能量不会凭空消失，所以运动员落地后，能的总量没有消失，故D错误。
故选C。
11．C
【详解】A．如图，指示灯和定值电阻串联，开关并联在定值电阻两端，不论开关断开还是闭合，指示灯都发光，故A不符合题意；
B．如图，指示灯和定值电阻并联，开关串联在定值电阻的支路中，不论开关断开还是闭合，指示灯都发光，故B不符合题意；
C．如图，指示灯和定值电阻串联，开关并联在指示灯两端，闭合开关时，指示灯被短路，指示灯不亮；开关断开，指示灯发光，故C符合题意；
D．如图，指示灯和定值电阻串联，开关并联在电源两端，开关闭合时，整个电路短路，故D不符合题意。
故选C。
12．C
【详解】A．由题意可知，电磁弹射系统利用的是通电导体在磁场中受到力的作用，故A错误；
B．舰载机起飞前处于漂浮状态，受到的浮力等于总重力，即
故B错误；
C．舰载机起飞前，由可知“福建舰”排开海水的体积为
故C正确；
D．舰载机起飞后，它在空中水平飞行时，质量不变，高度不变，重力势能不变，故D错误。
故选C。
13．BD
【详解】A．甲实验中木板向右运动的速度不影响木块与木板之间压力和接触面粗糙程度的大小，所以木板不一定要匀速运动，弹簧测力计示数仍是稳定的，故A错误；
B．打开A、B阀门，粗管和细管中水的流量相同，细管处水的流速大、压强小，支持的水柱低；粗管处水的流速小、压强大，支持的水柱高，所以a管中的液面高度会高于b管中的液面高度，故B正确；
C．丙实验中U形管上端一端开口，一端封闭，不是连通器，故C错误；
D．丁图实验中，小球相同，但开始下滑时的高度不同，则撞击木块时的速度不同，根据两球推动木块移动的距离不同可说明动能的大小与速度有关，故D正确。
故选BD。
14．ABD
【详解】AC．分析电路可知，和电阻丝 R2串联，电流表测电路电流，电压表测电阻丝右半部分分得的电压。电压表所在电路视为断路，所以移动滑片不能改变电路中的电流，电流表的示数始终为0.05A，则电路总电阻为
则电阻丝 R2的阻值为
故A正确，C错误；
B．全部接入电路中，移动推挡板P无法改变电阻丝接入的阻值，根据欧姆定律可知，电路中的电流不变，通过推挡板P在电阻的不同位置，电压表所测电阻的电压会发生变化，所以电压表示数的大小能反映被测试者的成绩，故B正确；
D．电压表示数为3V时，电阻丝右半部分的电阻为
则测试者的成绩为
故D正确。
故选ABD。
15．(1) ；(2) ；(3)两个滑轮组机械效率相同
【详解】(1)用一动一定两个滑轮组成两种不同的绕线方式的滑轮组，一种是承担动滑轮和重物的绳子有两根，另一种是有三根。图甲中有3根绳子承担动滑轮和重物，则图乙中应有2根绳子承担动滑轮和重物。根据“奇动偶定”，绳子起点应从定滑轮开始，故绕线如图：
(2)图甲中因有三根绳子承担动滑轮和重物，则动滑轮和重物整体受到绳子向上的三个拉力，和竖直向下的重力，三根绳子拉力之和等于重力；图乙中因有两根绳子承担动滑轮和重物，则动滑轮和重物整体受到绳子向上的两个拉力，和竖直向下的重力，两根绳子拉力之和等于重力。如图：
(3)两个滑轮组使用的是同一个动滑轮，并且提升同一重物，根据
η=
可知，两个滑轮组的机械效率相同。
16．（1）60cm；（2）向左端移动25cm， 0.25m/s
【详解】解：（1）根据题意知道，焦距为10cm，物距为12cm，由知道，此时能成清晰的像时，光屏应在透镜右侧的距离是v，此时
解得
（2）若此时蜡烛在1s钟内远离透镜2cm，则物距为
由知道，此时的像距v'，则
解得
所以，成像清晰时光屏应该向左端移动的距离
像移动的速度是
答：（1）若现用一焦距为10cm的凸透镜做成像实验，当物距为12cm时，此时光屏应在透镜右侧距透镜60cm的地方才能成清晰的像；
（2）若此时蜡烛在1s钟内远离透镜2cm，则光屏应该向左端移动25cm像才能清晰，像移动的速度是0.25m/s。
17．（1）0.1A，0.3A；（2）0.55A
【详解】解：（1）由电路图可知，三灯泡并联，电流表A1测通过L1支路的电流，电流表A2测通过L1和L2支路的电流，电流表A3测干路电流。由电流表A1可知，通过L1的电流
I1=IA1=0.1A因并联电路中干路电流等于各支路电流之和，所以，通过L2的电流
I2=IA2-IA1=0.4A-0.1A=0.3A（2）电流表A3测干路电流，电流表A3的读数
IA3=IA2+I3=0.4A+0.15A=0.55A答：（1）通过L1和L2的电流分别是0.1A和0.3A；
（2）电流表A3的读数是0.55A。
18． 自下而上 96 a 不变 见解析
【详解】（1）[1]实验中用酒精灯外焰加热，使温度计玻璃泡与待测物体充分接触，故应按照自下而上的顺序组装器材。
[2]由图乙可知，温度计的分度值为1℃，此时温度为96℃。
（2）[3]减小水的质量，水的沸点不变，会缩短加热至沸腾所用的时间，故得到的图象可能是图丙中的a。
（3）[4]水在沸腾时，继续加热，温度将不变，改用小火不仅能够节省燃料。
（4）[5]根据题意可知，向沸腾的水中加入一定量的盐后，盐水的沸点比水高，则提出的问题可以是：盐水的沸点是否与盐水的浓度有关。
19． 相等 压力大小 丙丁 不变 C
【详解】（1）[1]水平拉动木块做匀速直线运动，木块处于平衡状态，根据二力平衡可知弹簧测力计的示数等于滑动摩擦力大小。
（2）[2]把铁块B叠放在木块A上，改变了压力，接触面粗糙程度不变，甲、丙两图接触面粗糙程度不变，再用弹簧测力计拉着它们在水平桌面上匀速向右运动，发现弹簧测力计示数与图甲相比变大了，可以得出滑动摩擦力的大小与压力大小有关。
（3）[3]若想继续探究滑动摩擦力大小和接触面粗糙程度的关系，应控制压力不变，由题图可知应选丙、丁两图进行下一步实验。
（4）[4]木块速度突然加大，但木块对木板的压力大小和接触面的粗糙程度都没有改变，所以滑动摩擦力将不变。
（5）[5]A．瓶子没有掉下来是因为受到了竖直向上的静摩擦力和竖直向下重力的作用，二力平衡，静摩擦力等于重力，故A错误；B．静摩擦力与瓶子的重力是一对平衡力，故增大握力时，瓶子的重力不变，所以摩擦力也不变，故B错误；C．当向瓶中加水时，瓶子重力增大，要使瓶子不下滑，静摩擦力与瓶子的重力必须是一对平衡力，摩擦力就会随之增大，故C正确。
故选C。
20． 断开 12.2 减少一节干电池 0.28A
【详解】（1）[1]原图中定值电阻与电流表并联，然后与电压表串联在电路中是错误的，在伏安法测电阻的电路中，电流表应与定值电阻串联，电压表应与定值电阻并联，如下图所示：
（2）[2]为了保护电路，在连接电路时，开关必须断开。
（3）[3]由分别计算3次实验定值电阻的阻值分别为
为了减小误差，取三次测量结果的平均值作为定值电阻的阻值大小，所以R的平均值为
（4）[4]电源电压为3V，当定值电阻两端电压为0.5V时，根据串联电路电压规律，变阻器两端电压应为2.5V，根据串联正比分压可得，滑动变阻器的最大阻值至少为
解得R滑=61Ω>30Ω，可见，因为电源电压过大或变阻器的最大阻值太小，按现有器材进行实验不能达到题目要求，故在不增加器材的情况下可以采取的措施是减少一节干电池。
（5）[5]灯泡电阻会随着温度的升高而增大，当电压表的示数为0.2V时，电流表的示数为0.10A，此时灯泡电阻为2Ω；当电压表的示数为2.4V时，电流表的示数为0.30A，此时灯丝的电阻值为
那么当电压表的示数为2.0V时，假如电阻为8Ω，则电流表的示数为0.25A，而此时灯泡实际电阻小于8Ω，所以电流表示数要大于0.25A，同时会小于0.3A，所以电流表示数可能是0.28A。
21． 条形 电流方向
【解析】【小题1】（1）[1] 在板面上均匀地洒满铁屑，铁屑在磁场中被磁化为小磁体，轻敲玻璃板面，铁屑在磁场力的作用下有序排列，铁屑的分布情况与条形磁体周围铁屑的分布情况相似，铁屑的作用是显示磁场的分布情况。
（2）[2]由图乙知，根据小磁针的指向可知，螺线管的右端为N极，左端为S极。将电源正、负极对调，小发现小磁针的指向也改变了，说明通电螺线管外部磁场的方向与电流方向有关。
