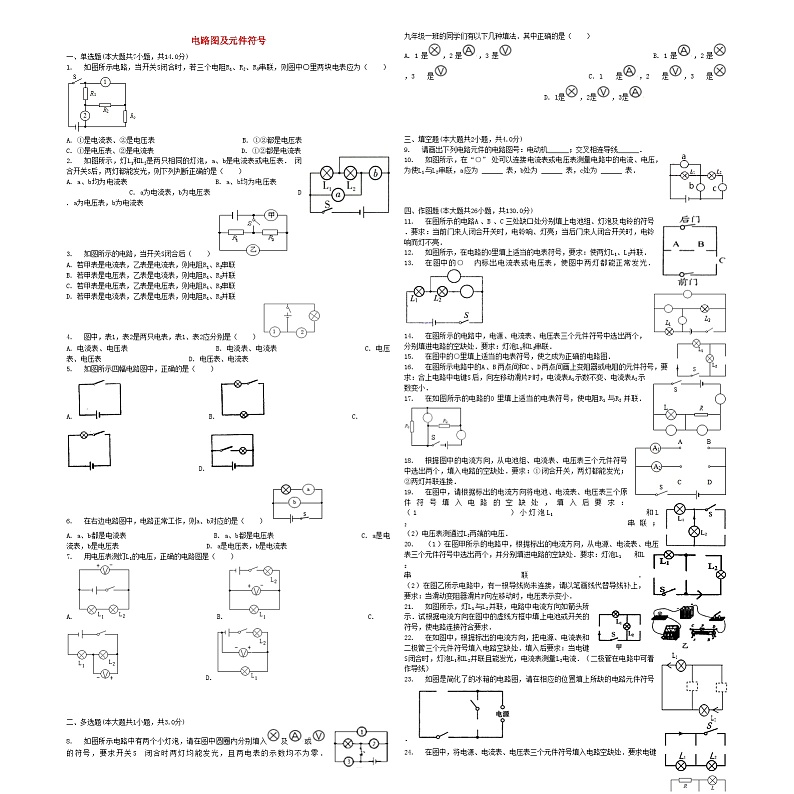

    中考物理电路图及元件符号专项练习第1页
    中考物理电路图及元件符号专项练习第2页
    中考物理电路图及元件符号专项练习第3页
    还剩3页未读, 继续阅读
    下载需要10学贝 1学贝=0.1元
    使用下载券免费下载
    加入资料篮
    立即下载

    中考物理电路图及元件符号专项练习

    展开

    这是一份中考物理电路图及元件符号专项练习,共6页。试卷主要包含了单选题,多选题,填空题,作图题,计算题等内容,欢迎下载使用。
    1. 如图所示电路,当开关S闭合时,若三个电阻R1、R2、R3串联,则图中〇里两块电表应为( )
    A. ①是电流表、②是电压表 B. ①②都是电压表 C. ①是电压表、②是电流表 D. ①②都是电流表
    2. 如图所示,灯L1和L2是两只相同的灯泡,a、b是电流表或电压表. 闭合开关S后,两灯都能发光,则下列判断正确的是( )
    A. a、b均为电流表 B. a、b均为电压表 C. a为电流表,b为电压表 D. a为电压表,b为电流表
    3. 如图所示的电路,当开关S闭合后( )
    A. 若甲表是电流表,乙表是电流表,则电阻R1、R2串联
    B. 若甲表是电压表,乙表是电流表,则电阻R1、R2并联
    C. 若甲表是电压表,乙表是电压表,则电阻R1、R2串联
    D. 若甲表是电流表,乙表是电压表,则电阻R1、R2并联
    4. 图中,表1,表2是两只电表,表1、表2应分别是( )
    A. 电流表、电压表 B. 电流表、电流表 C. 电压表、电压表 D. 电压表、电流表
    5. 如图所示四幅电路图中,正确的是( )
    A. B. C. D.
    6. 在右边电路图中,电路正常工作,则a、b对应的是( )
    A. a、b都是电流表 B. a、b都是电压表 C. a是电流表,b是电压表 D. a是电压表,b是电流表
    7. 用电压表测灯L1的电压,正确的电路图是( )
    A. B. C. D.
    二、多选题(本大题共1小题,共3.0分)
    8. 如图所示电路中有两个小灯泡,请在图中圆圈内分别填入及或的符号,要求开关S闭合时两灯均能发光,且两电表的示数均不为零.
    九年级一班的同学们有以下几种填法.其中正确的是( )
    A. 1是,2是,3是 B. 1是,2是,3是 C. 1是,2是,3是 D. 1是,2是,3是
    三、填空题(本大题共2小题,共4.0分)
    9. 请画出下列电路元件的电路图号:电动机______;交叉相连导线______.
    10. 如图所示,在“○”处可以连接电流表或电压表测量电路中的电流、电压,为使L1与L2串联,a应为 ______ 表,b处为 ______ 表,c处为 ______ 表.
    四、作图题(本大题共26小题,共130.0分)
    11. 在图所示的电路A、B、C三处缺口处分别填上电池组、灯泡及电铃的符号.要求:当前门来人闭合开关时,电铃响、灯亮;当后门来人闭合开关时,电铃响而灯不亮.
    12. 如图所示,在电路的O里填上适当的电表符号,要求:使两灯L1、L2并联.
    13. 在图中的○内标出电流表或电压表,使图中两灯都能正常发光.
    14. 在图所示的电路中,电源、电流表、电压表三个元件符号中选出两个,分别填进电路的空缺处.要求:灯泡L1和L2串联.
    15. 在图中的○里填上适当的电表符号,使之成为正确的电路图.
    16. 在图所示电路中的A、B两点间和C、D两点间画上变阻器或电阻的元件符号,要求:合上电路中电键S后,向左移动滑片P时,电流表A1示数不变、电流表A2示数变小.
    17. 在如图所示的电路的O里填上适当的电表符号,使电阻R1与R2并联.
    18. 根据图中的电流方向,从电池组、电流表、电压表三个元件符号中选出两个,填入电路的空缺处.要求:①闭合开关,两灯都能发光;②两灯并联连接.
    19. 在图中,请根据标出的电流方向将电池、电流表、电压表三个原件符号填入电路的空缺处,填入后要求:
    (1)小灯泡L1和L2串联;
    (2)电压表测通过L2两端的电压.
    20. (1)在图甲所示的电路中,根据标出的电流方向,从电源、电流表、电压表三个元件符号中选出两个,并分别填进电路的空缺处.要求:灯泡L1和L2串联.
    (2)在图乙所示电路中,有一根导线尚未连接,请以笔画线代替导线补上,要求:当滑动变阻器滑片P向左移动时,电压表示变小.
    21. 如图所示,灯L1与L2并联,电路中电流方向如箭头所示.试根据电流方向在图中的虚线方框中填上电池或开关的符号,使电路连接符合要求.
    22. 在如图中,根据标出的电流方向,把电源、电流表和二极管三个元件符号填入电路空缺处.填入后要求:当电键S闭合时,灯泡L1和L2并联且能发光,电流表测量L2电流.(二极管在电路中可看作导线)
    23. 如图是简化了的冰箱的电路图,请在相应的位置填上所缺的电路元件符号.
    24. 在图中,将电源、电流表、电压表三个元件符号填入电路空缺处.要求电键S闭合后:电流方向如图所示;电压表测小灯L 两端电压.
    25. (1)如图甲,杠杆在力F1、F2的作用下处于静止状态,L1是力F1的力臂,请在图中作出F2的力臂L2和力F1的示意图.
    (2)根据图乙所示的电流方向,将电池组和电铃符号填入电路空缺处,使电路完整且正确.
    (3)在图丙所示的电路中,请用笔线代替导线将定值电阻R与滑动变阻器以某种方式连接.要求:闭合开关S后,不移动变阻器滑片P的位置,使得电流表的示数最小.
    26. 在如图所示电路中的圆圈内填入电压表,电流表,小灯泡,使电压表测小灯泡两端的电压.
    27. 请在如图中根据标出的电流方向,把电池组、电流表两个元件符号分别填入电路的空缺处.填入后要求:①闭合开关,小灯泡L1和L2都能发光;②小灯泡L1和L2并联连接;③标出通过L1的电流方向.
    28. 请在电路图中的圆圈内填上“V”或“A”,使灯泡都能发光.
    29. 请在图中根据标出的电流方向,从电池组、电流表、电压表三个元件符号中选出两个,并分别填入电路的空缺处.填入后要求:①闭合开关,小灯泡L1和L2都能发光;②小灯泡L1和L2并联起来.
    30. (1)如图1所示电路中○里填上适当的电表符号,使之成为正确的电路图.
    (2)根据电路图2甲,连接图2乙中的实物.
    31. 按照要求作图:
    (1)在图1中的○里填上适当的电表符号,使之成为正确的电路图.
    (2)电冰箱的压缩机(电动机)是由温控开关控制的,冷藏室中的照明灯是由门控开关控制的,即开冰箱门时照明灯亮、关冰箱门时照明灯灭.请在图2中用笔画线连接好符合上述特点的电冰箱工作电路图.
    32. 在如图所示电路的○里填上适当的电表符号,使之成为正确的电路.
    33. 按照题目要求作图.
    (1)用一杠杆提重物,如图甲所示,请画出图中为F的力臂.
    (2)图乙为某电路的实物图,请在虚线框内画出这个电路的电路图.
    (3)将电源、电流表、电压表三个元件符号填入图丙电路空缺处,要求S闭合后电流方向如图所示,且电压表测电阻R两端电压.
    34. 在图中,由电流方向填入电池和电流表的符号,使电路成为并联电路.
    35. 学校某办公室有两盏照明日光灯,由一个开关控制,请用实线画出正确的线路图.
    36. 在如图中,根据标出的电流方向,把电源、电流表和二极管三个元件符号填入电路空缺处.填入后要求:当电键S闭合时,灯泡L1和L2并联且能发光,电流表测量L2电流.(二极管在电路中可看作导线)
    五、计算题(本大题共4小题,共32.0分)
    37. 如图所示,要测量干路和支路的电流及灯泡两端的电压,在空白处标出电流表或电压表,并标出电表的正、负接线柱.
    38. 如图所示,在圆圈内填上表示电流表A或电压表V的字母,使开关S闭合后,电灯L能发光,并标出电压表、电流表的“+”、“-”接线柱.
    39. 在如图中,粗线框表示的密封盒内有两个电阻组成的电路,盒内引出三根线a,b,c,某同学用如图所示的电路探究盒内电路结构和电阻值.当开关S与C连接时电流表示数为0.48A,电压表示数为6V:当开关S与D连接时电流表示数不变,电压表示数为2.4V;请在图示的密封盒内画出两个电阻的连接图.并标出相应两个电阻的阻值.
    40. 将电压表和电流表的符号填入如图所示的电路中的圆圈内.要求:开关S闭合后,小灯泡L1和L2并联,且都能发光.
    2018届中考物理专项练习--电路图及元件符号(含答案、全国通用)
    【答案】
    1. B 2. C 3. B 4. D 5. C
    6. C 7. D 8. BC
    9. ;
    10. 电压;电压;电流
    11. 解:由题意可知,电路是并联的,两支路任何一个闭合电铃都会响,说明电铃在干路中,后门来人闭合开关,电铃响而灯不亮,说明后门开关控制电路、不能控制灯泡;由此可判断出A处为电铃,B处为电池,C处为灯泡(电池与电铃的位置可互换).如图所示:
    12. 解:要使两灯并联,从电源正极流出的电流应分别流入灯泡L1、L2,流过两灯泡中的电流应汇合共同流回负极,故与正极相连○里是电流表,中间○里是电压表,上边的○里是电流表,见下图:
    13. 解:由图知:闭合开关,要使两只灯泡正常发光,电流必须从电源正极出发,经过开关再经过下边的表才能通过灯泡L2,所以两只灯泡串联,故下边的表为电流表,上边的表为电压表.电路连接关系如下:
    14. 解:电源是必不可少的,可先将其确定.
    根据电流方向,又因为要求两灯串联,且都能发光,所以左边一定是电源,且正极朝上.
    右边应选择电压表可以测L2的电压,如果右边选择电流表则会将L2短路,所以应选电压表.如下图所示:
    15. 解:由电路图可知,右上侧的圈串联在干路中,一定是电流表,下面的两个圈分别与一个用电器并联,所以为电压表.故如下图所示.
    16. 解:由图可知,变阻器和电阻并联,合上电路中电键S后,向左移动滑片P时,电流表A1示数不变,则A、B两点间为定值电阻;
    合上电路中电键S后,向左移动滑片P时,电阻增大,由欧姆定律可知,电流表A2示数变小,则C、D两点间是变阻器,如图所示.
    17. 解:根据电压表要并联使用和电流表要串联使用填写.上边的〇与R2并联,应是电压表,下边的〇与电源串联,应是电流表,如图所示.
    18. 解:
    电路中必须要有电源,若电池组位于左边空缺处,由图知两灯不可能是并联,所以电池组应位于右边空缺处;根据电流方向可知,电池组下端为正极;若左边空缺处为电压表,则灯泡L1不发光,因此左边空缺处为电流表,此时两灯泡并联、且闭合开关时两灯都发光,符合题意,如下图所示:
    19. 解:因为电压表要与L2并联,所以中间一定为电压表,左边一定为电源,并且下边为正极;由于灯L1和L2串联,则上面为电流表,如下图所示:
    20. 解:(1)电池组是必不可少的,可先将其确定.根据电流方向,又因为要求两灯串联,且都能发光,所以左边一定是电池组,且正极朝上.右边选择电压表可以测L2的电压,但如果选择电流表则会将L2短路,所以应选电压表.如下图所示:
    (2)去掉电压表,剩下的是一个串联电路,只剩下灯和滑动变阻器没有连接起来,滑动变阻器已经接了一个上边的接线柱,所以只需要再连接下边的接线柱就可以了,由于题上有具体的要求“滑片P向左移动时,电压表的示数变小”,即灯两端的电压变小,而总电压不变,滑动变阻器两端的电压一定变大,根据分压原理,其电阻一定变大,滑片向左移动电阻变大,则一定连接的是右下的接线柱.故答案为:
    21. 解:由图可知,电流通过上面的灯时,方向向左,与通过下面灯的电流汇合后,
    一起应回到电源的负极,即左框中应是电源,且电源的负极在下面,由此可知右框中应是开关.
    如图所示:
    22. 解:当电键S闭合时,灯泡L1和L2并联且能发光,则电源必须在中间;根据电流方向可知,下端必须为正极;
    由于两灯泡并联,电流表测量L2电流,则右端为电流表,左端为相当于导线的二极管.如下图所示:
    23. 解:冰箱正常工作时压缩机的工作是间歇性,每相隔一段时间进行工作几分钟,照明灯是在打开冰箱门时,照明灯进行工作,两者互不影响,两者属于并联.
    则照明灯和压缩机并联,各串联一个开关,分别控制照明灯和压缩机,如图:
    24. 解:因为电压表测小灯泡L两端电压,故电压表与L并联,所以中间一定为电压表,左边一定为电源,并且上边为负极,下边为正极,则右边为电流表,如下图所示:
    25. 解:(1)先作出F2的作用线,再由支点向作用线引垂线,支点到垂足的距离就是力臂l2如图:
    因为力臂为支点到力的作用线的距离,力的作用线与力臂垂直,作力臂l1的垂线可得力F1的示意图:
    (2)根据电流方向和开关的作用可知,电源在下方,并且右端为正极,故上方为电铃;如下图所示:
    (3)闭合电键S后,不移动变阻器滑片P的位置,使得电流表的示数最小,说明此时滑动变阻器接入电路中的电阻最大,根据滑片远离下方接线柱时接入电路的电阻变大可知,左下方接线柱与定值电阻串联,然后组成电路,如下图所示:
    26. 解:由图可知:闭合开关后,a和c是并联连接的,所以ac应一个是电压表,另一个是灯泡,b为电流表;
    此时由于a直接与电源并联,开关与c串联,所以c一个是灯泡,如图所示:
    27. 解:要使灯泡发光,则电路中必须有电源;
    如果电源在左侧,根据电流方向可知,下端必须为正极;若右端为电流表则灯泡L2短路、灯泡不发光,不符合题意,所以电源应位于右端,且下端为正极,左端为电流表,两灯泡并联、且都发光;
    电流从正极出发分支;一支经灯泡L2,另一支经电流表、灯泡L1,然后共同经开关回负极,通过L1的电流方向及电路图如下图所示:
    28. 解:左端的电表与灯泡L1并联,应是电压表,右端电表串联使用,应是电流表.如图:
    29. 解:要使灯泡发光,则电路中必须有电源;
    (1)如果电源在左侧,根据电流方向可知,上端必须为正极;
    若右端为电流表则灯泡L2短路、灯泡不发光,若右端为电压表则两灯泡串联,不符合题意.
    (2)电源应位于右端,且上端为正极;
    若左端为电压表则灯泡L1不发光、不符合题意;左端为电流表,两灯泡并联、且都发光,符合题意.
    故答案如下图所示:
    30. 解:(1)根据电流表与被测电路串联,电压表与被测电路并联可知,上面的圈与上面灯泡串联,所以是电流表,中间的圈与L1串联,因此是电流表,下边的圈与灯泡并联,所以是电压表.如图所示:
    (2)根据电流流向法,先从正极出发依次串联开关S1、灯泡L1、开关S回到负极,
    再把灯泡L2、开关S2串联,最后把该支路并联在开关S1和灯泡L1这一支路的两端,如下图所示:
    31. 解:(1)要使灯泡正常工作,闭合开关,电流分两支,一支经过灯泡L2,另一支经灯泡L1、电表,然后共同经最上面的电表、开关回负极,所以最上面和中间的电表必须是电流表;下面的电表为电压表,如图所示:
    (2)由题意可知:灯和压缩机是并联关系,且电动压缩机与温控开关串联,照明灯泡与门控开关串联,如下图所示:
    32. 解:根据电流表与被测电路串联,电压表与被测电路并联可知,上面的圈与上面灯泡串联,所以是电流表,中间的圈与L1串联,因此是电流表,下边的圈与灯泡并联,所以是电压表.如图所示:
    33. 解:
    (1)由支点O向F的作用线做垂线,垂线段的长度为F的力臂L.如图所示: ;
    (2)由实物图可知,从电源正极开始分路,一路经过开关S2、灯泡L1,另一路经过L2,然后共同经开关S1回到电源负极;据此画出电路图,如图所示: ;
    (3)因为电压表测电阻R两端电压,故电压表与R并联,所以中间一定为电压表;左边圆圈与电阻R串联,则左边为电流表,右边一定为电源,根据电流的方向可知上边为正极,如图所示: .
    34. 解:若右侧为电流表,会造成右侧灯泡短路,不能发光,故电流表位于左侧,电源位于右侧,如下图所示:
    35. 解:灯泡只有并联才可以正常工作,开关控制两个灯泡,电路图如下:
    36. 解:当电键S闭合时,灯泡L1和L2并联且能发光,则电源必须在中间;根据电流方向可知,下端必须为正极;
    由于两灯泡并联,电流表测量L2电流,则右端为电流表,左端为相当于导线的二极管.如下图所示:
    37. 解析:根据电流表、电压表的使用规则,与灯泡并联的是电压表,串联的是电流表.在干路上的一定是电流表.不论是电流表还是电压表,它们的正接线柱都接在靠近电源正极的一侧.答案如下图所示.
    38. 解:电流表不能和用电器并联,电压表不能和用电器串联;
    由电路图知,要使灯泡有电流通过,上面的电表必须是电流表,为避免灯泡被短路,下面的电表必须是电压表;同时电压表的左面、电流表的左面应该是“+”接线柱.
    电路图如下:
    39. 已知:U1=6V,I1=I2=0.48A,U2=2.4V,
    求:R,R2
    解:, ,
    R=R1-R2=12.5Ω-5Ω=7.5Ω;
    电路图如图所示:
    40. 解:小灯泡L1和L2并联,电压表一定要并联在电路中,电流表一定要串联在电路中,所以电流从正极出发分两支,一支经灯泡L1回负极,另一支经电流表乙、L2回负极,所以甲一定是电压表,乙一定是电流表.如下图所示:
    【解析】
    1.
    解:要使三个电阻R1、R2、R3串联,则电流从电源正极流出,依次经过R3、R2、R1开关回到电源负极,故图中〇里都为电压表.
    故选B.
    根据电流表串联在电路中,电压表并联在电路中,并结合串联电路的特点即可确定〇里两块电表种类.
    此题考查了串并联电路的特点和电流表、电压表的使用.电流表串联在电路中,电压表是与用电器并联使用.
    2.
    解:如果两个灯泡串联,无论a、b是什么仪表,L2都会被短路,故电路不可能为串联;那么两个灯泡的连接方式一定为并联,所以为了使灯L1、L2正确发光,a处相当于导线,即电流表;b处不能形成通路,否则会形成电源短路,故b处为电压表.
    故选C.
    分两种情况对电路进行分析,即串联电路或并联电路,然后根据电流表与被测用电器串联,并且在电路中相当于导线;电压表与被测用电器并联,在电路中相当于开路分析a、b的类别.
    解答本题需要掌握:压表和电流表的正确使用方法;电压表和电流表的在电路中的作用;本题根据电压表和电流表在电路中的作用进行分析更简单些.
    3.
    解:A、若甲表是电流表,乙表是电流表,电路会形成电源短路,故A错误;
    B、若甲表是电压表,乙表是电流表,当开关S闭合后,电流有两条路径,则电阻R1、R2并联,故B正确;
    C、若甲表是电压表,乙表是电压表,当开关S闭合后,是电阻R1的简单电路,故C错误;
    D、若甲表是电流表,乙表是电压表,当开关S闭合后,是电阻R1的简单电路,故D错误.
    故选B.
    电压表并联在电路中,在电路中可以看作开路;电流表必须串联在电路中,在电路中相当于导线;因此根据仪表的连接方式以及在电路中的作用解答本题.
    此题主要考查电流表和电压表的连接方式以及在电路中的作用,并会设计串并联电路.
    4.
    解:由电路图可知,表1与灯泡并联,表2与灯泡串联,所以表1应该是电压表,表2应该是电流表.
    故选D.
    解决此题要知道电流表要串联在被测电路中,电压表要并联在被测电路中;电流表的阻值很小,电压表的阻值很大.
    解决此题要结合电流表和电压表的使用方法进行解答.
    5.
    解:A、电路图无用电器,故A错误;
    B、电路图无电源,故B错误;
    C、有电源,灯泡、开关、电源串联,电路正确,故C正确;
    D、闭合开关,电源会短路,故D错误;
    故选C.
    一个完整的电路包括电源、开关、用电器、导线,且不能出现短路.
    本题考查了电路的组成,注意不要出现短路的情况:电源短路是指电源两极不经过用电器直接连通的电路.
    6.
    解:A、若a、b都是电流表,则发生电源短路,电路不能正常工作,故A错误;
    B、若a、b都是电压表,电表的电阻很大,灯泡不亮,电路不能正常工作,故B错误;
    C、若a是电流表,b是电压表,电流从正极出发经灯泡、电流表a回负极,电压表b测量电源电压,电路正常工作,故C正确;
    D、若a是电压表,b是电流表,则发生电源短路,电路不能正常工作,故D错误;
    故选C.
    根据电压表一定要并联,电流表一定要串联,电路正常工作,将各个选项条件逐一分析即可.
    本题考查学生对电流表和电压表的特点的了解和掌握,该类题是常考题型.注意电流表在电路中相当于导线,电压表相当于开路,掌握电压表和电流表的正确使用方法以及在电路中的作用.
    7.
    解:A、电压表并联在电源两端,测电源的电压,而且电压表的正负接线柱接反了,所以A选项错误;
    B、电压表并联在L1两端,测灯L1的电压,但电流没有遵循“正进负出”,所以B选项错误;
    C、电压表并联在L2两端,测灯L2的电压,故C选项错误.
    D、电压表并联在L1两端,测灯L1的电压,遵循“正进负出”的原则,所以D选项正确的.
    故选D.
    根据电压表的正确使用方法判断,①电压表应该并联在被测用电器两端,②应该“正进负出”.
    会正确使用电压表,知道电压表应该并联在被测用电器两端.
    8.
    解:电流表测电路中一个小灯的电流,则两灯并联,且电流表和一个灯泡串联在同一支路;
    所以,上面两个〇内应填电流表和电灯,即①为电流表,②为电灯;下面的③与左边的电灯并联,应填电压表.
    若是1,2是,3是,两灯泡并联,关S闭合时两灯均能发光,且两电表的示数均不为零;
    故选BC.
    根据小灯泡是用电器,电流表在电路中起导线作用,电压表在电路中相当于开路状态去分析.
    知道电压表和电流表的正确使用方法,会根据要求判断出电路图的组成.
    9.
    解:电动机的电路图号:,交叉相连的导线的电路图号:.
    故答案为:;.
    根据所学习的各种元件的电路符号对应的画出来.
    本题考查了元件的电路符号.注意要把各个符号画清晰、规范.
    10.
    解:L1与L2串联,由图可知a表跟灯泡L1并联,所以应为电压表;b表与灯泡L2并联,应为电压表;c表跟灯泡L2串联,所以应为电流表.
    故答案为:电压;电压;电流.
    (1)电流表与被测用电器串联,并且在电路中相当于导线,去掉后对电路有影响;
    (2)电压表与被测用电器并联,在电路中相当于开路,去掉后对电路没有影响.
    填电表题实际上就是判断串并联的过程,这类题还可以采用假设法,假设圆圈处去掉,判断对电路是否有影响,有影响就填电流表,无影响就填电压表.
    11.
    由题意可判断出电路是并联的,前门来人闭合开关,电铃响灯也亮,说明前门开关控制灯泡和电铃;
    后门来人闭合开关,电铃响而灯不亮,说明后门开关控制电路、不能控制灯泡;综合以上可知,电铃位于干路,灯泡位于前门支路,据此进行解答.
    此类电路的元件判断要认真读懂题意,先判断串、并联,再明确元件的位置,最后填入即可.
    12.
    电流表串联在电路中,电压表并联在电路中.要使灯L1、L2并联,必须让两灯分别在两个支路,每个灯都不能在干路.
    本题需要知道电压表和电流表的使用外,还要知道电流表电阻很小,相当于导线;电压表电阻很大,相当于断路.
    13.
    电流表的内阻非常小,相当于导线串联在电路中;电压表的内阻特别大,相当于断路并联在用电器两端.
    此题考查了电流表和电压表的使用方法,在初中物理电学实验中,经常使用电流表或电压表,我们要熟练掌握其使用规则,规范应用.
    14.
    电源是电路中必不可少的元件,先确定电源的位置,再根据电压表和电流表的连接特点和电路要求选择其中的一个.
    电压表和电流表的选择可以采取尝试法,但前提是我们对电路本身的特点先要有一个正确的分析,然后再结合电表的连接要求进行尝试.
    15.
    电流表要串联接入电路,电压表要并联接入电路.结合电路图可逐一进行验证.
    这类题目能综合考查学生的电路识别能力,电流表、电压表的连接方式,及分析、推理能力.
    16.
    由题意可知,变阻器和电阻并联,根据要求向左移动滑片P时,电流表A1示数不变、电流表A2示数变小,结合欧姆定律分析.
    本题考查了并联电路的特点和欧姆定律的应用,关键是会分析滑片P移动时电流表示数的变化.
    17.
    两个电阻的两端已经能连到一起了,故上边的〇应是电压表,电阻并联后,应能接到电源上,故下边的〇是电流表.
    本题考查了电压表和电流表的判断,电流表相当于导线,是串联在电路中的,电压表的电阻很大,是并联在电路的.
    18.
    要使灯泡发光则必须有电源;两只灯泡并联说明每个灯泡独立与电源组成通路;
    电流表在电路中相当于短路,并且与用电器串联;电压表与被测电路并联,电压表在电路中相当于开路.
    解决此类问题需要会根据电流的方向选择合适的元件,会识别串联电路和并联电路.
    19.
    要使灯泡发光则必须有电源;电流表在电路中相当于短路,并且与用电器串联;电压表测L2两端电压,所以电压表与L2并联.
    此类型题目要求对电路中各元件的作用及使用方法要非常明确,然后根据串并联电路的特点正确连接电路.
    20.
    (1)电池组是电路中必不可少的元件,先确定电池组的位置,再根据电压表和电流表的连接特点和电路要求选择其中的一;
    (2)连接电路时,可以先不考虑电压表,把剩余的连好,最后再并上电压表.补电路时也一样,去掉电压表,剩下的就容易连接了,连接滑动变阻器时要注意一上一下,还要注意滑动变阻器的作用有没有具体要求.
    (1)电压表和电流表的选择可以采取尝试法,但前提是我们对电路本身的特点先要有一个正确的分析,然后再结合电表的连接要求进行尝试.
    (2)连电路比较简单,但容易忽略掉题中的具体要求,所以遇到此类问题时一定要看清题目中的具体要求.
    21.
    电路中的电流都是从电源正极出发,经过开关、用电器,最后回到电源的负极,所以依据题目中的电流方向可以判断电源的正极,从而根据电流的流向判断出流经另一盏灯的电流方向.
    电池元件符号的长线一端是正极,短线一端是负极,在电池外部电流方向总是正极出发,流经用电器,再回到负极.
    22.
    要使灯泡发光则必须有电源;电流表在电路中相当于短路,并且与用电器串联;电压表与被测电路并联,电压表在电路中相当于开路.要使灯泡发光则必须有电源;电流表在电路中相当于短路,并且与用电器串联;电压表与被测电路并联,电压表在电路中相当于开路.
    此类型题目要求对电路中各元件的作用及使用方法要非常明确,然后根据串并联电路的特点正确连接电路.
    23.
    电冰箱的压缩机和照明灯之间相互不影响,都能和电源构成通路,属于并联.
    本题考查了电路的设计和电路符号的填写;明确并联电路各支路工作时互不影响是解题的关键.
    24.
    要使灯泡发光则必须有电源;电流表在电路中相当于短路,并且与用电器串联;电压表测L两端电压,所以电压表与L并联.
    此类型题目要求对电路中各元件的作用及使用方法要非常明确,然后根据串并联电路的特点正确连接电路.
    25.
    (1)画力臂的方法:首先确定支点;然后找到动力和阻力,并用虚线延长动力和阻力的作用线,做支点到动力作用线和阻力作用线的垂线即可;
    根据力臂的定义,力臂为支点到力的作用线的距离,已知力臂可画出力.
    (2)会根据电流的流向和开关的作用判断出电源的位置以及正负极,确定了电源后,另一个空缺处则为电铃.
    (3)滑动变阻器按一上一下的原则串联在电路中,电路中的电流最大说明滑动变阻器接入电路的电阻最大,即滑片远离的下方接线柱必须接入电路中.
    (1)掌握杠杆的五个要素:支点、动力、阻力、动力臂、阻力臂;
    (2)会根据电流的方向判断出电源方向,会看懂电流的流向,并能够完成电路图.
    (3)本题考查了实物电路图的连接,关键是知道滑片远离下方接线柱时接入电路的电阻变大,靠近下方接线柱时接入电路的电阻变小.
    26.
    根据电流表与被测用电器串联,电压表与被测用电器并联即可作出判断.
    本题主要考查学生对电流表和电压表的使用方法的了解和掌握.
    27.
    要使灯泡发光则必须有电源;两只灯泡并联说明每个灯泡独立与电源组成通路.
    电流表在电路中相当于短路,并且与用电器串联;电压表与被测电路并联,电压表在电路中相当于开路.
    此类型题目要求对电路中各元件的作用及使用方法要非常明确,然后根据串并联电路的特点正确连接电路.
    28.
    根据电流表要串联使用,电压表要并联使用填写.左端的电表与灯泡L1并联,应是电压表,右端电表串联使用,应是电流表.
    本题考查电流表和电压表的使用规则;熟悉电压表和电流表的正确使用是解决该题的关键.
    29.
    要使灯泡发光则必须有电源;两只灯泡并联说明每个灯泡独立与电源组成通路.
    电流表在电路中相当于短路,并且与用电器串联;电压表与被测电路并联,电压表在电路中相当于开路;
    此类型题目要求对电路中各元件的作用及使用方法要非常明确,然后根据串并联电路的特点正确连接电路.
    30.
    (1)根据电流表与被测电路串联,电压表与被测电路并联即可确定电表符号.
    (2)根据电路图连接实物图时,可以根据电流流向法进行连接,先从电源的正极出发依次串联电路元件最多的支路,再把并联的部分串联到相应的位置即可.
    (1)本题考查了电流表和电压表的使用,知道电流表与被测电路串联,电压表与被测电路并联即可.
    (2)本题考查了根据电路图连接实物图以及根据要求连接实物图,实物连接图的关键在于看懂电路图,在连接过程中,注意各元件的次序,导线不能交叉.
    31.
    (1)电流表相当于导线,与用电器串联使用;电压表相当于断路,与用电器并联使用.
    (2)由题意可知,电动压缩机与温控开关串联,照明灯泡与门控开关串联;灯和压缩机可以独立工作、互不影响,即为并联.
    (1)此题考查的是电流表的使用,知道电流表相当于导线,需要串联在电路中,是解决此类问题的关键.
    (2)本题考查了并联电路的特点和开关的作用,关键是根据题意得出灯泡与电动机独立工作、互不影响.
    32.
    根据电流表与被测电路串联,电压表与被测电路并联即可确定电表符号.
    本题考查了电流表和电压表的使用,知道电流表与被测电路串联,电压表与被测电路并联即可.
    33.
    (1)力臂是从支点到力的作用线的距离.由支点向力的作用线做垂线,垂线段的长度即为力臂.
    (2)从实物图中可以看出两灯泡并联连接,开关S1控制干路,S2控制L1所在支路,根据实物图画出电路图.
    (3)要使灯泡发光则必须有电源;电流表在电路中相当于短路,并且与用电器串联;电压表测L两端电压,所以电压表与L并联.
    (1)考查了有关力臂的画法,首先要掌握力臂的画法,确定支点,从支点向力的作用线引垂线,垂线段的长度即为力臂.
    (2)本题考查根据实物图画电路图的能力,能正确识别电路的连接方式是画电路图的前提.
    (3)此类型题目要求对电路中各元件的作用及使用方法要非常明确,然后根据串并联电路的特点正确连接电路.
    34.
    电流表的内阻很小、在电路中相当于导线,据此判断电流表的位置,然后确定电源的位置.
    解决本类题的关键是牢记电压表和电流表的正确使用方法,并且能够识别串并联电路.
    35.
    先确定各用电器的连接方式,然后确定开关的接线方式,最后根据家庭电路的正确连接方法完成电路.
    该题考查了家庭电路的连接,注意两灯要并联,开关在干路.
    36.
    要使灯泡发光则必须有电源;电流表在电路中相当于短路,并且与用电器串联;电压表与被测电路并联,电压表在电路中相当于开路.要使灯泡发光则必须有电源;电流表在电路中相当于短路,并且与用电器串联;电压表与被测电路并联,电压表在电路中相当于开路.
    此类型题目要求对电路中各元件的作用及使用方法要非常明确,然后根据串并联电路的特点正确连接电路.
    37.
    根据电流表是串联使用,电压表是并联使用分析,且电流要从电表的正接线柱流入,负接线柱流出.
    本题考查了电流表和电压表的使用.此类题主要看电表与用电器的连接方式是什么,若与用电器或电源串联则是电流表,若与用电器或电源并联则是电压表.
    38.
    ①电流表在电路中相当于导线,电压表相当于开路,所以电流表不能和用电器并联,电压表不能和用电器串联.
    ②使用电流表或电压表时,必须使电流从“+”接线柱流入,从“-”接线柱流出,否则指针会倒转.
    电流表相当于导线所以应与用电器串联,电压表相当于断路所以应与用电器并联.
    39.
    根据R=分别求出两次的电阻大小,即可知道盒内两个电阻的阻值.
    会设计串并联电路,会用元件符号画出正确的电路图,会灵活应用欧姆定律进行相关计算.
    40.
    电压表与被测用电器并联,并且在电路中相当于开路;电流表与被测用电器串联,并且在电路中相当于导线.
    解决本类题的关键是牢记电压表和电流表的正确使用方法,并且能够识别串并联电路.

    相关试卷

    2024辽宁中考物理二轮中考复习微专题 动态电路——电路图类相关计算专项训练 (含答案):

    这是一份2024辽宁中考物理二轮中考复习微专题 动态电路——电路图类相关计算专项训练 (含答案),共5页。试卷主要包含了选择题,填空题,计算题等内容,欢迎下载使用。

    2024辽宁中考物理二轮中考复习微专题 动态电路——电路图结合图像类相关计算专项训练 (含答案):

    这是一份2024辽宁中考物理二轮中考复习微专题 动态电路——电路图结合图像类相关计算专项训练 (含答案),共6页。试卷主要包含了选择题,填空题,计算题等内容,欢迎下载使用。

    初中物理考试:电路图解题方法+例题练习:

    这是一份初中物理考试:电路图解题方法+例题练习,共6页。

    欢迎来到教习网
    • 900万优选资源,让备课更轻松
    • 600万优选试题,支持自由组卷
    • 高质量可编辑,日均更新2000+
    • 百万教师选择,专业更值得信赖
    微信扫码注册
    qrcode
    二维码已过期
    刷新

    微信扫码,快速注册

    手机号注册
    手机号码

    手机号格式错误

    手机验证码 获取验证码

    手机验证码已经成功发送,5分钟内有效

    设置密码

    6-20个字符,数字、字母或符号

    注册即视为同意教习网「注册协议」「隐私条款」
    QQ注册
    手机号注册
    微信注册

    注册成功

    返回
    顶部
    Baidu
    map
