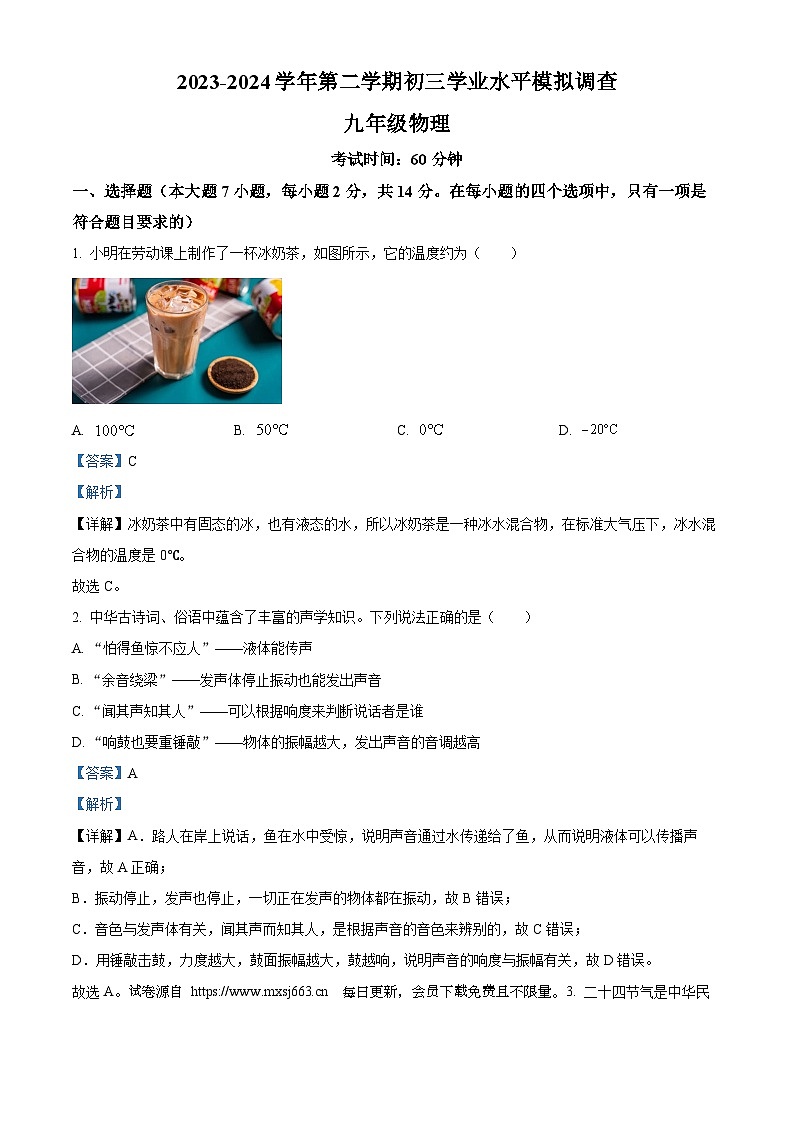

2024年广东省深圳市宝安中学（集团）中考三模物理试卷
展开
这是一份2024年广东省深圳市宝安中学（集团）中考三模物理试卷，共19页。试卷主要包含了选择题，作图题，填空题，实验题，计算题，综合能力题等内容，欢迎下载使用。
考试时间：60分钟
一、选择题（本大题7小题，每小题2分，共14分。在每小题的四个选项中，只有一项是符合题目要求的）
1. 小明在劳动课上制作了一杯冰奶茶，如图所示，它的温度约为（ ）
A. B. C. D.
【答案】C
【解析】
【详解】冰奶茶中有固态的冰，也有液态的水，所以冰奶茶是一种冰水混合物，在标准大气压下，冰水混合物的温度是0℃。
故选C。
2. 中华古诗词、俗语中蕴含了丰富的声学知识。下列说法正确的是（ ）
A. “怕得鱼惊不应人”——液体能传声
B. “余音绕梁”——发声体停止振动也能发出声音
C. “闻其声知其人”——可以根据响度来判断说话者是谁
D. “响鼓也要重锤敲”——物体的振幅越大，发出声音的音调越高
【答案】A
【解析】
【详解】A．路人在岸上说话，鱼在水中受惊，说明声音通过水传递给了鱼，从而说明液体可以传播声音，故A正确；
B．振动停止，发声也停止，一切正在发声的物体都在振动，故B错误；
C．音色与发声体有关，闻其声而知其人，是根据声音的音色来辨别的，故C错误；
D．用锤敲击鼓，力度越大，鼓面振幅越大，鼓越响，说明声音的响度与振幅有关，故D错误。

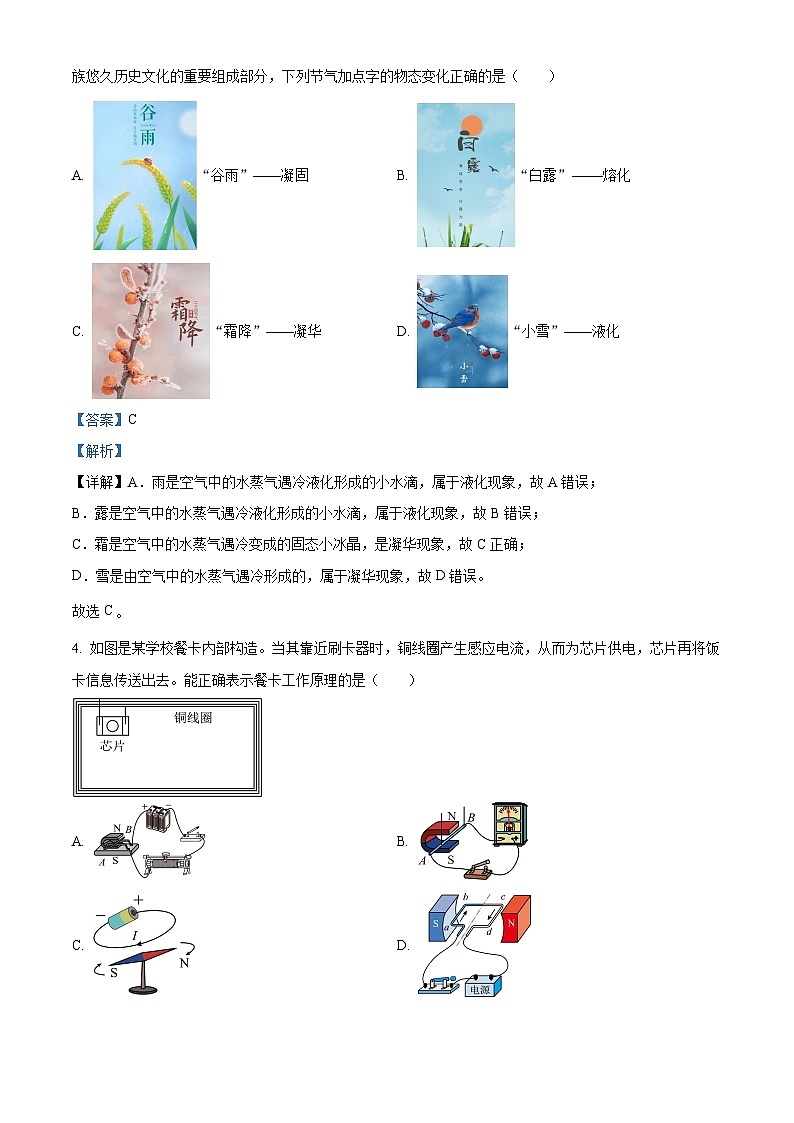

故选A。试卷源自 每日更新，会员下载免费且不限量。3. 二十四节气是中华民族悠久历史文化的重要组成部分，下列节气加点字的物态变化正确的是（ ）
A. “谷雨”——凝固B. “白露”-——熔化
C. “霜降”——凝华D. “小雪”——液化
【答案】C
【解析】
【详解】A．雨是空气中的水蒸气遇冷液化形成的小水滴，属于液化现象，故A错误；
B．露是空气中的水蒸气遇冷液化形成的小水滴，属于液化现象，故B错误；
C．霜是空气中的水蒸气遇冷变成的固态小冰晶，是凝华现象，故C正确；
D．雪是由空气中的水蒸气遇冷形成的，属于凝华现象，故D错误。
故选C
4. 如图是某学校餐卡内部构造。当其靠近刷卡器时，铜线圈产生感应电流，从而为芯片供电，芯片再将饭卡信息传送出去。能正确表示餐卡工作原理的是（ ）
A. B.
C. D.

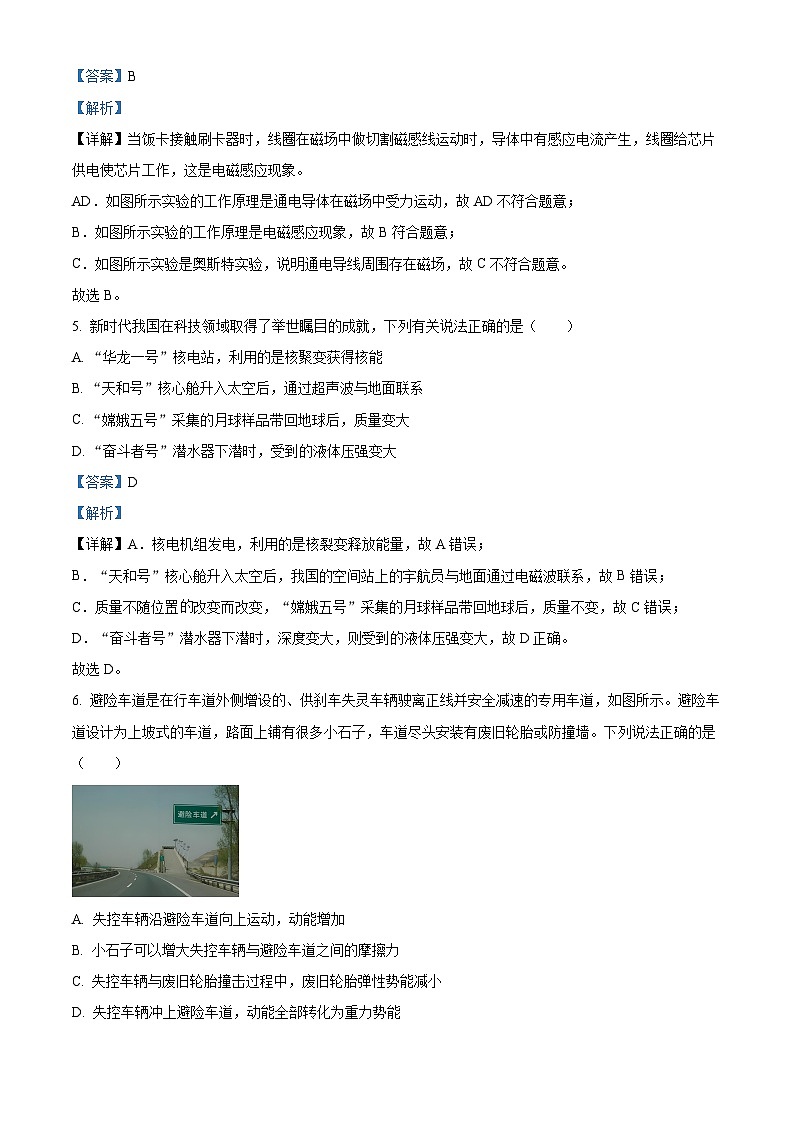

【答案】B
【解析】
【详解】当饭卡接触刷卡器时，线圈在磁场中做切割磁感线运动时，导体中有感应电流产生，线圈给芯片供电使芯片工作，这是电磁感应现象。
AD．如图所示实验的工作原理是通电导体在磁场中受力运动，故AD不符合题意；
B．如图所示实验的工作原理是电磁感应现象，故B符合题意；
C．如图所示实验是奥斯特实验，说明通电导线周围存在磁场，故C不符合题意。
故选B。
5. 新时代我国在科技领域取得了举世瞩目的成就，下列有关说法正确的是（ ）
A. “华龙一号”核电站，利用的是核聚变获得核能
B. “天和号”核心舱升入太空后，通过超声波与地面联系
C. “嫦娥五号”采集的月球样品带回地球后，质量变大
D. “奋斗者号”潜水器下潜时，受到的液体压强变大
【答案】D
【解析】
【详解】A．核电机组发电，利用的是核裂变释放能量，故A错误；
B．“天和号”核心舱升入太空后，我国的空间站上的宇航员与地面通过电磁波联系，故B错误；
C．质量不随位置改变而改变，“嫦娥五号”采集的月球样品带回地球后，质量不变，故C错误；
D．“奋斗者号”潜水器下潜时，深度变大，则受到的液体压强变大，故D正确。
故选D。
6. 避险车道是在行车道外侧增设的、供刹车失灵车辆驶离正线并安全减速的专用车道，如图所示。避险车道设计为上坡式的车道，路面上铺有很多小石子，车道尽头安装有废旧轮胎或防撞墙。下列说法正确的是（ ）
A. 失控车辆沿避险车道向上运动，动能增加
B. 小石子可以增大失控车辆与避险车道之间的摩擦力
C. 失控车辆与废旧轮胎撞击过程中，废旧轮胎弹性势能减小
D. 失控车辆冲上避险车道，动能全部转化为重力势能
【答案】B
【解析】
【详解】A．失控车辆沿避险车道向上运动，速度减小，动能减小，故A错误；
B．小石子可以增大失控车辆与避险车道之间的粗糙程度，从而增大摩擦力，故B正确；
C．失控车辆与废旧轮胎撞击过程中，废旧轮胎发生形变，弹性势能增大，故C错误；
D．失控车辆冲上避险车道，动能转化为重力势能和内能，故D错误。
故选B。
7. 某种指纹锁原理如图所示，S是指纹开关，电磁继电器中K是轻质弹簧，L是电磁铁，A是带有固定磁极的锁，图中为锁定状态。当指纹匹配时，开关S闭合，门锁打开。下列说法正确的是（ ）
A. A的左端是S极
B. 闭合开关后，电磁铁L上端是N极
C. 红灯与电磁铁P是串联的
D. 若红灯灯丝烧断，闭合开关后，门锁仍可打开
【答案】C
【解析】
【详解】A．当开关S闭合时，门锁会打开；根据安培定则，与红灯并联的电磁铁通电后左端是N极，右端是S极，异名磁极相互吸引，A被吸引，门打开，所以A的左端是N极，故A错误；
B．闭合开关后，据安培定则，电磁铁L上端是S极，下端是N极，故B错误；
C．当衔铁被吸引下来后，红灯与电磁铁P的电流只有一条路径，则红灯与电磁铁P是串联的，故C正确；
D．由于红灯与电磁铁P是串联，若红灯灯丝烧断，闭合开关后，电磁铁P没有电流通过，则没有磁性，则门锁不能打开，故D错误。
故选C。
二、作图题（本大题2小题，共4分）
8. 如图甲所示是带放大镜的指甲刀，图乙是其简化光路图。点S表示手指甲的位置，点表示对应的虚像位置，O是凸透镜光心，光线SA平行于主光轴，请在乙图中做出SO的折射光线，并作图确定凸透镜右侧焦点F的位置。
【答案】
【解析】
【详解】根据题意，S´是S的虚像位置，利用凸透镜的三条特殊光线可知，与主光轴平行的光线经过凸透镜折射后会聚于焦点，根据凸透镜成像规律可知，像与物在凸透镜同侧，成虚像，因此折射光线的反向延长线会聚于虚像，所以连接S´与光线SA的入射点，其延长线与凸透镜右侧的主光轴相交一点，该点就是凸透镜的焦点F。过光心的光线经凸透镜折射后方向不改变，光路图如图所示：
9. 如图甲是一种常用的移动标示牌，图乙模拟它被风刮倒时的情形，请在图丙中画出：
（1）标示牌所受重力G的示意图（O为重心）；
（2）将标示牌扶起时所用最小力F的示意图。
【答案】
【解析】
【详解】（1）重力的作用点在重心O上，方向竖直向下，如图所示：
（2）要将标示牌扶起，支点为标示牌与地面接触的左边那个点，根据杠杆平衡条件可知，动力臂越长，动力越小，支点与动力作用点的连线为最长动力臂时，动力最小，从动力作用点作垂直于力臂向上的线段F为最小动力，如图所示：
三、填空题（本大题3小题，共9分）
10. 图甲物体长度为______cm；图乙停表读数为______s；图丙电能表示数为______。
【答案】 ①. 2.45 ②. 307.5 ③. 231.6
【解析】
【10题详解】
[1]由图甲可知，该刻度尺的分度值为1mm，物体左端对应的刻度值为2.00cm，物体右端对应的刻度值为4.45cm，则物体的长度为
4.45cm-2.00cm=2.45cm
[2]先读小刻度盘，指针指在“5”和“6”之间，靠近“5”，故示数为5min，再读大刻度盘的小数，即示数为7.5s，则停表的读数为
5min7.5s=307.5s
[3]电能表的示数最后一位为小数，单位为kW·h，故电能表的示数是231.6kW·h。
11. 如图所示家用除螨仪，内置强力拍打器，拍打被褥时，里面的脏物由于惯性______（选填“保持”或“改变”）原来运动状态，而与被褥分开；高速旋转的刷头使除螨仪内部气压______（选填“变大”“变小”或“不变”），赃物进入到积尘盒中；再通过______（选填“红外线”或“紫外线”）照射杀死螨虫。
【答案】 ①. 保持 ②. 变小 ③. 紫外线
【解析】
【11题详解】
[1]除螨仪将被褥里的脏物拍打出来，脏物由于惯性保持原来的状态，离开了被褥，因此是利用脏物的惯性。
[2]由于在流体中，流动速度大的地方，压强小；因此将脏物吸入积尘盒是因为流体的流速大压强小，使得除螨器的内外压强差大，产生压力差，脏物在压力差的作用下被吸进积尘盒。
[3]根据红外线和紫外线的特点可知，具有热效应的是红外线，具有消毒杀菌功能的是紫外线，所以除螨仪是通过紫外线照射死螨虫。
12. 如图所示装置中，，。只闭合S1，电路中的电流为0.2A，通电10min电阻R1产生的热量为______J；再闭合S2，左侧U形管内液柱的高度差______（选填“大于”“小于”或“等于”）右侧液柱的高度差；此时通过R2和R3电流大小______（选填“相等”或“不相等”）。
【答案】 ①. 240 ②. 大于 ③. 相等
【解析】
【详解】[1]由图可知，只闭合S1，R1、R2串联，通电10min电阻R1产生的热量为
Q=I2Rt=(0.2A)2×10Ω×10×60s=240J
[2][3]闭合S1和S2，R2、R3并联后再与R1串联，根据串并联电路的特点可知，通过R1的电流等于通过R2和R3的电流之和，由于R2=R3，所以通过R2、R3的电流相同，且等于通过R1的电流的一半，根据Q=I2Rt可得，左侧U形管内液柱的高度差大于右侧液柱的高度差。
四、实验题（本大题3小题，共16分）
13. 用白纸、玻璃板、跳棋组成如图甲所示装置探究平面镜成像的特点。
（1）跳棋B和跳棋A的像完全重合说明像和物______；
（2）使用玻璃板而不用镜子做实验的好处是既能看见跳棋A的像，又能看见______；
（3）移去跳棋B，在B的位置上放一光屏，不透过玻璃板，直接观察光屏上有无跳棋的像，这样做的目的是确定像的______（选填“位置”或“虚实”）；
（4）如图乙所示，实验时若棋子M的像偏暗，则下列几种操作中可以使M的像最亮的是______；
A．对着棋子M照射 B．对着镜中照射 C．直接对着照射
（5）多次实验，收集数据如下表所示，分析数据可以得出的结论是：______。
【答案】 ①. 大小相等 ②. 跳棋B ③. 虚实 ④. A ⑤. 像到镜面的距离等于物体到镜面的距离
【解析】
【详解】（1）[1]跳棋B和跳棋A的像完全重合说明像和物大小相等。
（2）[2]玻璃板是透明的，使用玻璃板而不用镜子做实验的好处是既能看见跳棋A的像，又能看见跳棋B，便于确定像的位置。
（3）[3]虚像不能在光屏上呈现，移去跳棋B，在B位置上放一光屏，不透过玻璃板，直接观察光屏上有无跳棋的像，这样做的目的是确定像的虚实。
（4）[4]平面镜成像的原理是光的反射，反射光线越强，成像越清楚，实验时若棋子M的像M'偏暗，可以使M的像最亮的是对着棋子M照射，让棋子M更亮，有更多的光发生反射，故A符合题意，BC不符合题意。
故选A。
（5）[5]根据表格中像距和物距的数值可知，像距等于物距，故可得结论：平面镜成像时，像距等于物距，即像到镜面的距离等于物体到镜面的距离。
14. 小明在爸爸的电脑上看到钢筋混凝土梁的结构如图甲所示，于是问爸爸借来一块钢筋样品进行实验。
（1）将天平放在水平工作台上，天平调平时，把游码移到标尺的______处，观察到指针偏向分度盘中央刻度线的右侧，则应将平衡螺母向______调节；
（2）根据图乙、丙所示数据，可得钢筋的密度是______；
（3）某根钢筋与样品材料相同，横截面积为，长为10m，它的质量是______kg；
（4）爸爸介绍：粗细均匀的某种物质单位长度的质量被定义为线密度。若一段钢筋长l，横截面积S，密度ρ，则该钢筋的线密度可表示为：______。
【答案】 ①. 零刻度线 ②. 左 ③. 7.8×103 ④. 3.9 ⑤. ρS
【解析】
【详解】（1）[1][2]将托盘天平放在水平台面上对天平进行调节，应把游码移至标尺左端的零刻度处，然后旋转横梁右端的平衡螺母，使指针对准分度盘的中央刻线，当指针偏向分度盘中央刻度线的右侧，为使横梁平衡，应将平衡螺母向左调节。
（2）[3]由图甲所示天平可知，钢筋样品的质量
m=20g+20g+5g+1.8g=46.8g
钢筋样品的体积
V=26mL-20mL=6mL=6cm3
钢筋的密度
（3）[4]钢筋的体积
钢筋的质量
（4）[5]这段钢筋的质量
由于线密度指粗细均匀的某种物质的单位长度的质量，则这段钢筋的线密度为
15. 厚膜电阻是一种被广泛应用于高温电子设备中的定值电阻，具有耐高温的特性。为测定某厚膜电阻的阻值大小，设计如下实验。
（1）如图甲所示是某同学正在连接的实物图，此时的一处错误是______，图中滑动变阻器的滑片已调至最大阻值处，请画出最后一根导线_________；
（2）正确连接并操作后，移动滑动变阻器滑片，测量并记录的实验数据如上表所示。综合分析表中的实验数据，可知该厚膜电阻的阻值是______；
（3）查阅资料发现：该厚膜电阻材料为导电金属陶瓷，滑动变阻器金属丝材料为镍铬合金丝，两种材料电阻随温度变化图像如图乙所示。保持滑片位置不变，开关闭合一段时间后，电表示数变化情况是：电流表示数______，电压表示数______。（以上两空均选填“变大”、“变小”或“不变”）
（4）将滑动变阻器的滑片从一端滑到另一端，记录两电表示数并绘制图像如图丙，其中面积S1表示电压表示数为U1时厚膜电阻的电功率大小，则此时滑动变阻器的电功率表示为面积______。（选填“S1”、“S2”或“S3”）
【答案】 ①. 开关没有断开 ②. ③. 49 ④. 变小 ⑤. 变小 ⑥. S3
【解析】
【详解】（1）[1]由图甲可知，在连接电路时，开关没有断开。
[2]为了保护电路，闭合开关前，应将滑动变阻器的滑片P移到阻值最大处，由图甲可知，滑片位于A端，因此应将最后一根导线接入滑动变阻器的B接线柱。如图所示。
（2）[3]第三次实验测得R的阻值
该厚膜电阻的阻值是
（3）[4][5]由图乙可知，镍铬合金丝的电阻随温度的升高而增大，导电金属陶瓷的电阻受温度的影响较小；保持滑片不变，开关闭合一段时间后，由于温度升高，镍铬合金丝的电阻随温度的升高而增大，而厚膜电阻的阻值受温度的影响不大，则总电阻变大，电源电压不变，则电流变小，即电流表的示数变小；根据分压原理，滑动变阻器两端电压增大，根据串联电路电压规律，厚膜电阻两端减小，即电压表示数减小。
（4）[6]由图像丙可知，随着滑片的移动，U1变大，则滑片是从A端向B端移动，当滑片移到B端时，滑动变阻器接入电路的阻值为0，滑动变阻器两端的电压为0，则电压表的示数为电源电压，当电压表的示数为U1时，滑动变阻器的电压为
电路的总功率
当面积S1表示电压表示数为U1时厚膜电阻的电功率大小，此时滑动变阻器的电功率
即S3表示此时滑动变阻器的电功率。
五、计算题（本大题2小题，共15分）
16. 某小区停车场使用升降停车设备（如图），其参数如下表所示。若某汽车质量为1.2t，车轮与停车平台接触的总面积为，g取10N/kg。求：
（1）设备以平均升降速度从下层升至上层，需要的时间；
（2）该汽车对平台的压强；
（3）从上层降至下层，汽车重力做功。
【答案】（1）30s；（2）1.2×105Pa；（3）2.4×104J
【解析】
【详解】解：（1）设备以平均升降速度从下层升至上层，需要的时间
（2）该汽车的重力
该汽车对平台的压强
（3）从上层降至下层，汽车重力做功
答：（1）设备以平均升降速度从下层升至上层，需要的时间为30s；
（2）该汽车对平台的压强为1.2×105Pa；
（3）从上层降至下层，汽车重力做功为2.4×104J。
17. 为了应对连日的阴雨，家里新买了一台干衣机（如图甲），其额定电压是220V，额定功率是660W。干衣机某次正常工作，通电50min刚好完成烘干，且衣服总质量减少0.5kg。此过程水的温度和状态变化情况可简化成图乙所示模型，求：【】
（1）烘衣机正常工作时通过的电流；
（2）此次烘干消耗的电能；
（3）若1g的水汽化成同温度的水蒸气需要吸收的热量，求本次烘衣过程水总共吸收的热量。
【答案】（1）3A；（2）1.98×106J；（3）1.263×106J
【解析】
【详解】解：（1）烘衣机正常工作时通过的电流
（2）此次烘干消耗的电能
（3）水升温吸收的热量为
水汽化成同温度的水蒸气需要吸收的热量
本次烘衣过程水总共吸收的热量
答：（1）烘衣机正常工作时通过的电流为3A；
（2）此次烘干消耗的电能为1.98×106J；
（3）本次烘衣过程水总共吸收的热量为1.263×106J。
六、综合能力题（本大题2小题，共12分）
18. 我国的“奋斗者”号载人潜水器最大下潜深度达到10909米，同学们针对潜水艇的制作，开展项目式学习。
【项目设计】项目小组利用硬质塑料瓶制作潜水艇，塑料瓶厚度不计，相邻两舱之间密封不连通，水舱与注射器通过塑料软管相连，推拉注射器活塞可以实现潜水器的浮沉，模型如图甲。
【产品检测】（1）为使潜水艇上浮，小组同学的操作是：______，从而排出水舱内的水，实现上浮；
（2）如图乙所示，潜水艇从B缓慢上浮到A，最终在水面保持静止。请在图丙中画出潜水艇所受浮力随时间变化的大致图像________；
（3）若某潜水艇的总体积是，所用材料的总质量是0.5kg，g取10N/kg。则图甲中注射器______（选填“能”或“不能”）替换成规格为100mL的，请说明理由：____________；（假设推拉注射器活塞时，装置内气体体积的变化量与水舱内水的体积变化量相同）
（4）如下为项目小组制定的评价量表：
项目小组对某潜水艇测试时发现：注射器活塞推到最左端时，潜水艇位于水槽底部。根据测试结果，对该潜水艇的浮沉情况评价级别是______。
【答案】 ①. 见解析
②. 不能 ③. 见解析 ④. 优秀
【解析】
【详解】（1）[1]为实现潜水艇的上浮，小组同学的操作是：推动活塞，向潜水艇打气，排出水舱内的水，潜水艇浮力大于重力时实现上浮。
（2）[2]潜水艇从B位置到潜水艇上表面刚要露出水面时，这个过程潜水艇完全浸没，排开水的体积不变，密度不变，则浮力不变，此时浮力大于重力，潜水艇上浮；接着潜水艇排开水的体积减小，则浮力变小，最终静止时处于漂浮状态，浮力等于重力，如图所示：
（3）[3]要使潜水器实现在水中的悬浮，则浮力应等于潜水器的总重力，该潜水器悬浮时受到的浮力为
材料的总质量为0.5kg，则材料的总重力为
因该潜水器材料的总重力小于悬浮时的浮力，所以需在水舱内注水，则需注入水的重力为
需注入水的体积为
故图甲中注射器不能替换成规格为100mL的。
（4）[5]注射器活塞推到最左端时，潜水艇位于水槽底部，即潜水艇能顺利实现下潜、上浮、悬浮、漂浮，则该潜水艇的浮沉情况评价级别是优秀。
19. 深圳地区常受台风侵袭，为此小明设计了一台简易风速仪，其工作原理如图甲所示。装有挡风板和滑片P轻质滑块与轻质弹簧套在滑杆MN上，弹簧左端固定，右端与滑块相连，滑片P可在粗细均匀的电阻丝AB两点间移动。无风时，滑片P在A处，弹簧刚好没有伸缩；有风时，滑块移动。风速仪部分参数如下表所示，弹簧弹力F与弹簧长度改变量x的关系如图乙所示。
测量时保证风垂直吹在挡风板上，不计一切摩擦阻力。根据不同风速下电压表示数计算并查阅资料得到如下表所示信息，表中风压p是指与风向垂直的受风面上单位面积增加的压力（即单位面积受到的风力）。
（1）当风速增大时，电压表示数______，弹簧的弹性势能______；（以上两空均选填“变大”、“变小”或“不变”）
（2）电路中的电流______A；
（3）当电压表示数U为1V时，滑块向左移动______cm，风速仪所测的风级为______级。若将挡风板、滑块和滑片看作一个整体，则挡风板所受风力和弹簧对滑块的弹力是______；
A．一对平衡力 B．一对相互作用力 C．没有关系的两个力
（4）小明查阅资料后获知该挡风板所受的风力与风速的平方成正比。若保护电阻损坏，将其换成了阻值为的电阻，则与更换电阻前相比，所能测量的最大风速是原本的______倍。
【答案】 ①. 变大 ②. 变大 ③. 0.1 ④. 8 ⑤. 四 ⑥. A ⑦.
【解析】
【详解】（1）[1][2]因电压表接在滑片上且电压表在电路中相当于断路，但电压表能测量出与它并联部分电阻两端的电压，由于滑片不影响电路，所以电流要流经全部电阻丝，当风速增大时，即滑片P左移的过程中，变大，根据串联电阻的分压特点可知，电压表示数变大；弹簧被压缩，弹簧的弹性势能变大。
（2）[3]电路中的电流
（3）[4]当电压表示数U为1V时
滑块向左移动
[5]即弹簧被压缩的长度为8cm，由图乙可知，弹簧受力F=7N，此时风压为
由表格数据可知，风速仪所测的风级为四级。
[6]若将挡风板、滑块和滑片看作一个整体，则挡风板所受风力和弹簧对滑块的弹力是大小相等，方向相反，都作用在这个整体上，是一对平衡力，故A符合题意，BC不符合题意。
故选A。
（4）[7]若保护电阻R0损坏，将其换成了阻值为7Ω的电阻，此时电路中的电流为
当电压表满偏时，风压最大，此时电压表所测部分电阻为
滑块向左移动即弹簧的压缩量为
由图乙可知，，所以
此时风压为
由于该挡风板所受的风力与风速的平方成正比，即，风速之比为
即与更换电阻前相比，所能测量的最大风速是原本的倍。实验次数
物距/cm
像距/cm
1
5.21
5.20
2
3.45
3.45
3
6.22
6.22
实验
电压U/V
电流I/A
电阻
1
4.9
0.1
49
2
9.6
0.2
48
3
12
0.24
***型升降停车设备相关参数
汽车最大质量
2500kg
平均升降速度
4m/min
升降高度
2m
自制潜水艇评价量表
级别
内容
优秀
合格
待改进
功能仓分区设计
生活舱和水舱独立分开，生活舱不进水，且生活舱较大
生活舱和水舱独立分开，生活舱不进水
生活舱和水舱未独立分开
浮沉情况
潜水艇能顺利实现下潜、上浮、悬浮、漂浮
潜水艇能下潜、上浮、悬浮、漂浮，但较困难
潜水艇不能实现下潜、上浮、漂浮
挡风板面积
电阻丝AB
长度20cm
阻值
电源电压
6V
保护电阻
电压表量程
0~3V
风级
一级
二级
三级
四级
五级
六级
风速v（m/s）
0.3~1.5
1.6~3.3
3.4~5.4
55~7.9
8.0~10.7
10.8~13.8
风压p（Pa）
0.055~1.4
1.6~6.8
7.2~18
18.9~39
40~72
72.9~119
