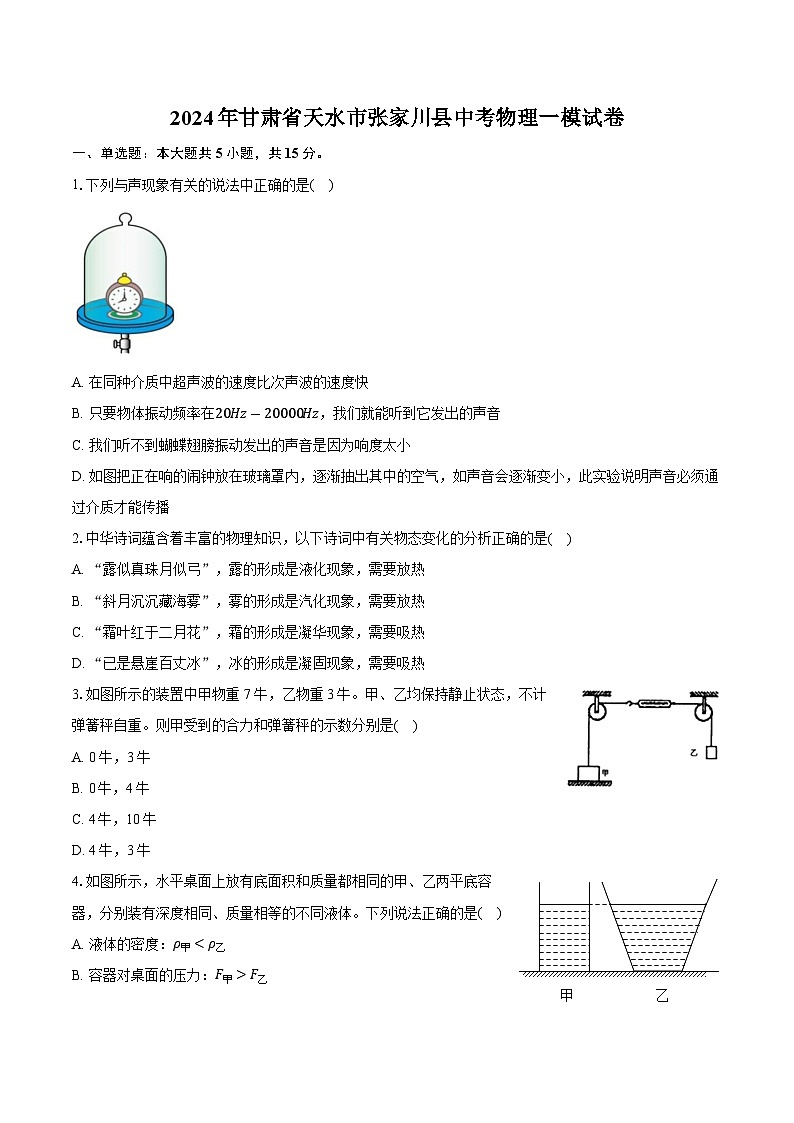

2024年甘肃省天水市张家川县中考一模物理试卷

这是一份2024年甘肃省天水市张家川县中考一模物理试卷，共19页。试卷主要包含了单选题，多选题，填空题，作图题，实验探究题，简答题，计算题等内容，欢迎下载使用。

1.下列与声现象有关的说法中正确的是( )
A. 在同种介质中超声波的速度比次声波的速度快
B. 只要物体振动频率在20Hz-20000Hz，我们就能听到它发出的声音
C. 我们听不到蝴蝶翅膀振动发出的声音是因为响度太小
D. 如图把正在响的闹钟放在玻璃罩内，逐渐抽出其中的空气，如声音会逐渐变小，此实验说明声音必须通过介质才能传播
2.中华诗词蕴含着丰富的物理知识，以下诗词中有关物态变化的分析正确的是( )
A. “露似真珠月似弓”，露的形成是液化现象，需要放热
B. “斜月沉沉藏海雾”，雾的形成是汽化现象，需要放热
C. “霜叶红于二月花”，霜的形成是凝华现象，需要吸热
D. “已是悬崖百丈冰”，冰的形成是凝固现象，需要吸热
3.如图所示的装置中甲物重7牛，乙物重3牛。甲、乙均保持静止状态，不计弹簧秤自重。则甲受到的合力和弹簧秤的示数分别是( )
A. 0牛，3牛
B. 0牛，4牛
C. 4牛，10牛
D. 4牛，3牛
4.如图所示，水平桌面上放有底面积和质量都相同的甲、乙两平底容器，分别装有深度相同、质量相等的不同液体。下列说法正确的是( )
A. 液体的密度：ρ甲<ρ乙
B. 容器对桌面的压力：F甲>F乙
C. 容器对桌面的压强：p甲=p乙
D. 液体对容器底部的压强：ρ甲'=ρ乙'

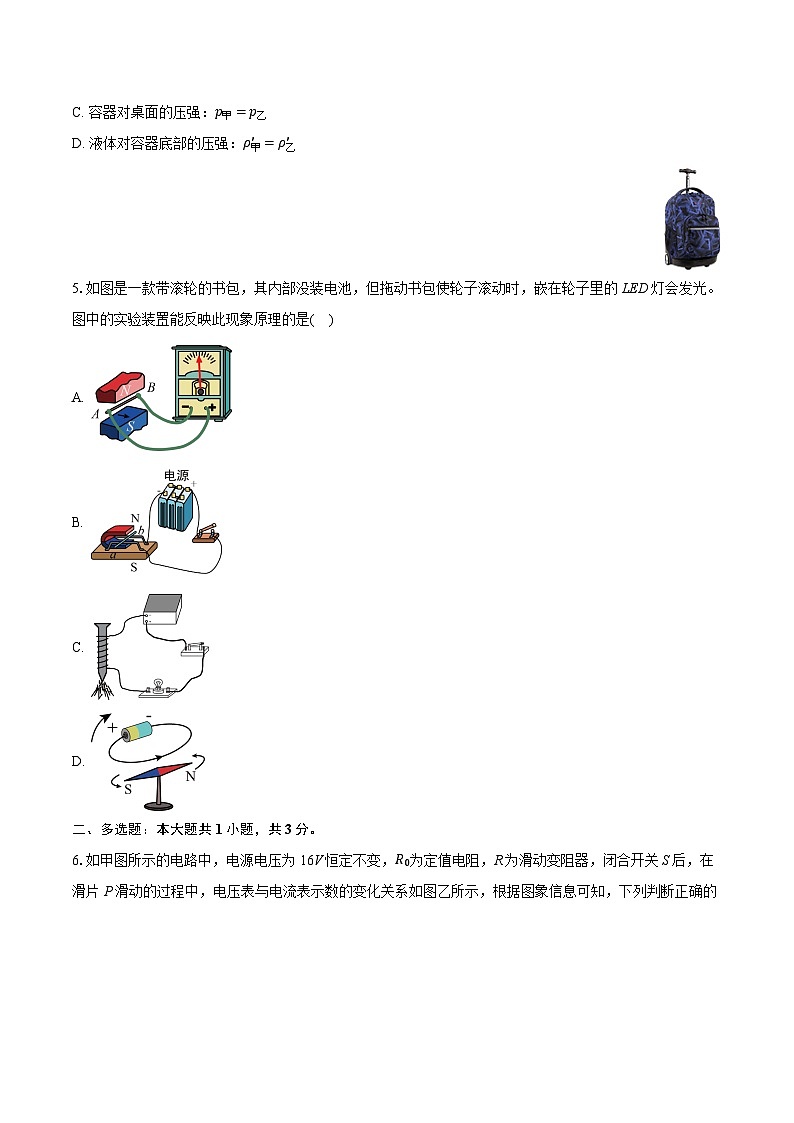

5.如图是一款带滚轮的书包，其内部没装电池，但拖动书包使轮子滚动时，嵌在轮子里的LED灯会发光。图中的实验装置能反映此现象原理的是( )
A.
B.
C.
D.
二、多选题：本大题共1小题，共3分。

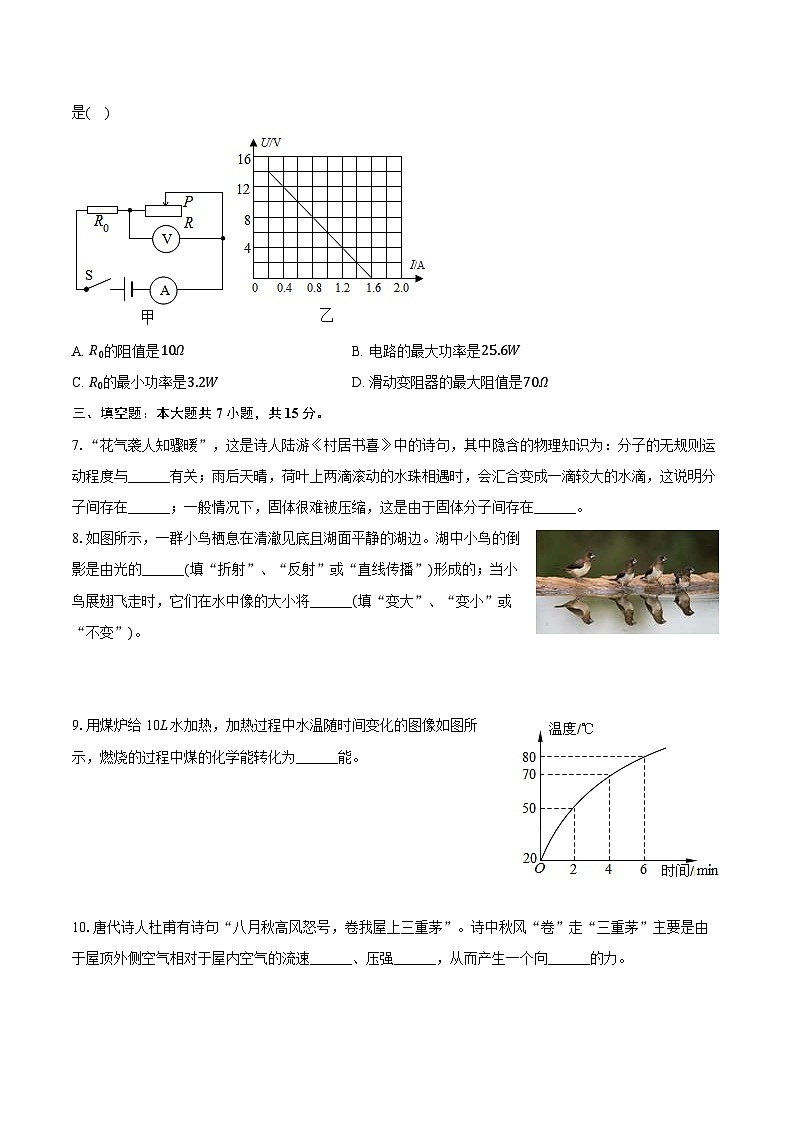

6.如甲图所示的电路中，电源电压为16V恒定不变，R0为定值电阻，R为滑动变阻器，闭合开关S后，在滑片P滑动的过程中，电压表与电流表示数的变化关系如图乙所示，根据图象信息可知，下列判断正确的是( )
A. R0的阻值是10ΩB. 电路的最大功率是25.6W
C. R0的最小功率是3.2WD. 滑动变阻器的最大阻值是70Ω
三、填空题：本大题共7小题，共15分。
7.“花气袭人知骤暖”，这是诗人陆游《村居书喜》中的诗句，其中隐含的物理知识为：分子的无规则运动程度与______有关；雨后天晴，荷叶上两滴滚动的水珠相遇时，会汇合变成一滴较大的水滴，这说明分子间存在______；一般情况下，固体很难被压缩，这是由于固体分子间存在______。
8.如图所示，一群小鸟栖息在清澈见底且湖面平静的湖边。湖中小鸟的倒影是由光的______(填“折射”、“反射”或“直线传播”)形成的；当小鸟展翅飞走时，它们在水中像的大小将______(填“变大”、“变小”或“不变”)。
9.用煤炉给10L水加热，加热过程中水温随时间变化的图像如图所示，燃烧的过程中煤的化学能转化为______能。
10.唐代诗人杜甫有诗句“八月秋高风怒号，卷我屋上三重茅”。诗中秋风“卷”走“三重茅”主要是由于屋顶外侧空气相对于屋内空气的流速______、压强______，从而产生一个向______的力。
11.某金属块的密度是2.7×103kg/m3，去掉12后其密度为______g/cm3；氧气瓶中氧气的密度为9kg/m3，给病人供氧用去13，则剩余氧气的密度为______kg/m3。
12.暑假小明随父母石牛寨游玩，在宾馆办理了入住，领到房卡。只有把房卡插入取电槽中，房间内的灯和插座才能有电。房卡的作用相当于一个______(填电路元件名称)接在干路上；房间里有电灯、电视等用电器，它们是______联的(选填“串”或“并”)。
13.甲、乙两灯的额定电压均为9V，其电流与电压变化的关系如图所示，乙灯正常发光时的电阻为______Ω，若将甲、乙两灯串联接入9V的电路中，电路消耗的电功率为______W。
四、作图题：本大题共2小题，共6分。
14.请将电源、电流表，电压表三个元件的符号填入图中电路的虚线框内，并将电路补充完整。要求：开关S闭合后，电流方向如图所示，移动滑动变阻器的滑片P，小灯泡L变亮时，电压表的示数变小。
15.如图所示，利用羊角锤撬起钉子，请你在羊角锤A点处画出所能施加最小动力F1，并画出阻力F2的阻力臂L2.
五、实验探究题：本大题共3小题，共18分。
16.小明利用如图甲所示的实验装置进行了“探究凸透镜的成像规律”实验。
(1)为使烛焰的像能成在光屏的中央，要调整烛焰、凸透镜、光屏三者的中心______。
(2)移动蜡烛与光屏，观察到光屏上出现如图甲所示清晰的像，此像为______(选填“虚”或“实”)像；此时保持凸透镜位置不变，将蜡烛逐渐远离凸透镜，为再次在光屏上得到清晰的像，应将光屏______(选填“靠近”或“远离”)凸透镜，所成像将______(选填“变大”“不变”或“变小”)。
(3)实验一段时间后，他发现光屏上的像偏上，那么他应该把凸透镜向______(选填“上”或“下”)调节，使像回到光屏的中央。
(4)他由实验数据画出的凸透镜的像距ν和物距u的关系图像如图乙所示，由图乙可知该凸透镜的焦距是______ cm；凸透镜位置如图甲所示，蜡烛位于10cm刻度处时的成像特点可应用于______(选填“照相机”“投影仪”或“放大镜”)。
17.某实验小组用如图所示的实验装置测量滑轮组的机械效率，其中每个滑轮的重量均相等且为2N，相关数据记录在下表中。
(1)在实验中，测绳端拉力F时，应尽量竖直向上______拉动弹簧测力计，且在______(选填“静止”或“拉动”)时读数；
(2)通过分析表中数据可知，第3次实验使用的是______(选填“甲”、“乙”或“丙”)图所示的装置，且滑轮组的机械效率约为______；
(3)比较1、2两次实验，可得出的结论是：同一滑轮组，______越大，机械效率越高；
(4)比较2、3两次实验可知滑轮组的机械效率还与______有关；
(5)若将图甲中的滑轮组换一种绕绳方法，不计摩擦及绳重，提升相同的物体时，滑轮组的机械效率将______(选填“变大”、“变小”或“不变”)。
18.用如图甲所示的电路可以测量一个未知电阻的阻值，其中Rx为待测电阻，R为电阻箱(符号为)，S为单刀双掷开关，R0为定值电阻。某同学用该电路进行实验，主要步骤有：
A.把开关S接b点，调节电阻箱，使电流表的示数为I1；
B.读出电阻箱的示数R；
C.把开关S接a点，读出电流表的示数为I2；
D.根据电路图，连接实物，将电阻箱的阻值调至最大。
(1)上述步骤的合理顺序是______(只需填写序号)；
(2)步骤A中电阻箱调节好后示数如图乙所示，则它的示数为______Ω，待测电阻的阻值为______Ω；
(3)本实验采用的物理思想方法可称为______(选填“控制变量法”或“等效替代法”)。
六、简答题：本大题共1小题，共4分。
19.冬天，小美穿着厚厚的衣服还很冷，就买了一个“电热宝”。请回答下列问题：
(1)“电热宝”的工作原理是什么？
(2)“电热宝”内液体的比热容应该较大还是较小？为什么？
七、计算题：本大题共4小题，共19分。
20.如图，画出电路图连接实物图。电路要求：
(1)L1与L2组成并联电路；
(2)S1控制L1，S2同时控制L1与L2。
21.一辆挂有绿色号牌的四轮电动汽车，质量为960kg，以15m/s的速度在水平地面沿直线匀速行驶了10min，行驶时所受阻力为自重的0.05倍(g取10N/kg)。求：
(1)电动汽车在10min内通过的路程。
(2)在水平地面匀速行驶的过程中，该电动汽车牵引力做的功。
22.水平放置的平底柱形容器A重3N，底面积是200cm2，容器A内装有一些水，不吸水的正方体木块B重5N，边长为10cm，被一质量可以忽略的细线拉住固定在容器底部，如图所示。拉直的细线的长度为L=5cm，受到的拉力为1N。(g取10N/kg，ρ水=1.0×103kg/m3)求：
(1)木块B受到的浮力；
(2)容器底部受到水的压强是多大？
23.2022年5月，天舟四号货运飞船与空间站核心舱顺利对接。小字通过查阅资料了解到，科技人员通常要检验飞船舱体的气密性。他设计了如图甲所示的检测电路，电源电压保持不变，R0为100Ω的定值电阻，R为压力传感器，其阻值随环境气压的变化规律如图乙所示，将R置于舱体中，舱体置于真空室中，舱体不漏气时，电压表示数为200V，舱体内气压为1.0×105Pa。求：
(1)舱体不漏气时，通过R0的电流；
(2)舱体不漏气时，工作10min，电路消耗的总电能；
(3)若电压表示数为176V时，此时舱内的气压值。
答案和解析
1.【答案】D
【解析】解：A、超声波和次声波都属于声，在同种介质中，传播速度相等，故A错误；
B、有物体在振动，但若物体的振动频率超出20Hz∼20000Hz范围或没有传递声音的介质，我们都不能听到它发出的声音，故B错误；
C、因为蝴蝶翅膀振动发出的声音频率小于20Hz，是次声波，人耳听不到，故C错误；
D、把正在发声的闹钟放在玻璃罩内，这样我们听到的声音是通过空气传播的，逐渐抽出其中的空气，闹钟的声音会逐渐变小，当把空气全部抽空后听不到声音，说明在真空中不能传播声音，声音必须通过介质才能传播，故D正确。
故选：D。
(1)声的传播速度跟介质种类和温度有关。
(2)声音需要介质进行传播，声音可以在固体、液体和气体中传播，但不能在真空中传播；
(3)次声波是振动频率小于20Hz的声波，人耳的听觉范围是20Hz到20000Hz。
本题考查了与声现象有关的多个知识点，熟知相关知识并能与生活中的现象相结合，是正确解答的关键。
2.【答案】A
【解析】解：A、“露似真珠月似弓”，露的形成是液化现象，需要放热，故A正确；
B、斜月沉沉藏海雾，雾是空气中的水蒸气遇冷形成的小水珠，是液化现象，需要放热，故B错误；
C、“霜叶红于二月花”，霜是空气中的水蒸气遇冷形成的小冰晶，是凝华现象，凝华放热。故C错误；
D.“已是悬崖百丈冰”，冰是水凝固形成的，是凝固现象，需要放热，故D错误。
故选：A。
(1)物质由气态直接变为固态叫凝华；物质由固态直接变为气态叫升华；由气态变为液态叫液化，由液态变为气态叫汽化；由固态变为液态叫熔化，由液态变为固态叫凝固。
(2)物态变化中吸热的有：熔化、汽化和升华；放热的有：凝固、液化和凝华。
此题考查了生活中的物态变化现象，要求学生运用所学知识解答生活、自然现象。
3.【答案】A
【解析】解：由于甲物体处于静止状态，而静止状态是一种平衡状态，处于平衡状态的物体受到的合力为零；
弹簧秤受到乙对它一个向右的拉力，这个拉力就等于乙的重力，弹簧秤的示数就等于这个拉力，即拉力等于乙的重力，为3N，故A正确。
故选：A。
(1)物体处于平衡状态时，受到的合力就是零；
(2)弹簧测力计读数时，多数都是在静止或匀速直线运动状态即平衡状态下使用的，此时弹簧测力计的示数等于弹簧测力计受到的拉力。
(1)会判断物体是否处于平衡状态，并且处于平衡状态的物体所受合力为零；
(2)弹簧测力计处于静止状态时，受到的力是平衡力，弹簧测力计的示数等于其中一个力的大小。
4.【答案】C
【解析】解：AD、根据题图可知，甲、乙液体的质量相等，乙液体的体积大，根据ρ=mV可知，甲的密度大于乙的密度，即ρ甲>ρ乙；因液体深度相同，且ρ甲>ρ乙，所以由p=ρgh可知，p甲>p乙，故AB错误；
BC、容器对桌面的压力等于容器的重力与液体的重力之和，而两容器和甲、乙两种液体质量相等，所以两容器的总重力相等，所以容器对桌面的压力相等，即F甲=F乙；因两容器底面积相同，且F甲=F乙，由p=FS可知，容器对桌面的压强p甲'=p乙'，故B错误、C正确。
故选：C。
(1)液体质量相同，根据图判断出两液体的体积，根据密度公式判断出两液体的密度，根据p=ρgh判断液体对杯底压强的关系，再根据F=pS判断液体对容器底的压力；
(2)容器对桌面的压力等于容器的重力与液体的重力之和，据此可知容器对桌面压力的关系，根据p=FS可知容器对桌面压力的大小关系。
本题主要考查压强、密度公式的应用，知道在水平面上，物体对水平面的压力等于物体自身的重力是解题的关键。
5.【答案】A
【解析】解：
带滚轮的书包，其内部没装电池，但拖动书包使轮子滚动时，嵌在轮子里的LED灯会发光，则可知此现象的原理为电磁感应现象。
A、图中实验装置无电源，闭合电路中的一部分导体在磁场中做切割磁感线运动时，会产生电流，这是电磁感应现象，故A符合题意；
B、图中实验装置说明通电导体在磁场中受力而运动，故B不符合题意；
C、图中的实验是探究影响电磁铁磁性强弱的因素的实验，故C不符合题意；
D、图中的实验为奥斯特实验，说明了电流的磁效应，故D不符合题意。
故选：A。
闭合电路中的一部分导体在磁场中做切割磁感线运动时，会产生电流，这一现象叫电磁感应现象。
本题考查了对电磁感应现象的认识，属于基础题，难度不大。
6.【答案】ABD
【解析】解：由电路图可知，R0与R串联，电压表测R两端的电压，电流表测电路中的电流。
(1)当滑动变阻器接入电路的电阻为0时，电路为R0的简单电路，此时电路的功率最大，
由乙图可知，电路中的最大电流I大=1.6A，
由I=UR可得，R0的阻值：
R0=UI大=16V1.6A=10Ω，故A正确；
电路的最大功率：
P大=UI大=16V×1.6A=25.6W，故B正确；
(2)当滑动变阻器接入电路的电阻最大时，
由串联分压原理可知，变阻器两端的电压最大(即电压表的示数最大)，此时电路中的电流最小，R0的功率最小，
由乙图可知，电路中的最小电流I小=0.2A，变阻器R两端的电压UR=14V，
因串联电路中总电压等于各分电压之和，
所以，R0两端的电压：
U0=U-UR=16V-14V=2V，
R0的最小功率：
P0=U0I小=2V×0.2A=0.4W，故C错误；
滑动变阻器的最大阻值：
R大=URI小=14V0.2A=70Ω，故D正确。
故选：ABD。
由电路图可知，R0与R串联，电压表测R两端的电压，电流表测电路中的电流。
(1)当滑动变阻器接入电路的电阻为0时，电路为R0的简单电路，此时电路的功率最大，根据图象读出电路中的最大电流，根据欧姆定律求出R0的阻值，利用P=UI求出电路的最大功率；
(2)当滑动变阻器接入电路的电阻最大时，由串联分压原理可知，变阻器两端的电压最大(即电压表的示数最大)，此时电路中的电流最小，R0的功率最小，根据图象读出电路的最小电流和变阻器两端的电压，根据串联电路的电压特点求出R0两端的电压，利用P=UI求出R0的最小功率，再利用欧姆定律求出滑动变阻器的最大阻值。
本题考查了串联电路的特点和欧姆定律、电功率公式的应用，从图象中获取有用的信息是关键。
7.【答案】温度 引力 斥力
【解析】解：“花气袭人知骤暖”是说当花香浓郁的时候，说明气温变暖了，其中隐含的物理知识为：分子的无规则运动程度与温度有关；
荷叶上两滴滚动的水珠相遇时，会汇合变成一滴较大的水滴，这说明分子间存在引力；
一般情况下，固体很难被压缩，这是由于固体分子间存在斥力。
故答案为：温度；引力；斥力。
物质是由分子组成的，分子在永不停息地做无规则运动，温度越高，分子的无规则运动越剧烈，分子间存在相互作用的引力与斥力。
本题考查了运用分子动理论的知识来解释生活中的现象，属基础知识，难度不大。
8.【答案】反射 不变
【解析】解：湖中的倒影属于平面镜成像，是由于光的反射形成的；当它们展翅飞走时，由于像的大小与物体大小相同，所以它们在水中像的大小将不变。
故答案为：反射；不变。
倒影是平面镜成像，是由光的反射形成的，平面镜成像的特点：物体在平面镜中所成的像是虚像，像和物体的大小相等，它们的连线垂直于镜面，它们到镜面的距离相等。
此题主要考查学生对光的反射、平面镜成像特点的了解和掌握，紧扣平面镜成像原理和成像特点去分析即可比较容易地进行解答。
9.【答案】内
【解析】解：煤燃烧的过程中煤的化学能转化为内能。
故答案为：内。
燃料的燃烧都是将化学能转化为内能。
本题考查了燃烧过程的能量转化，难度不大。
10.【答案】大 小 上
【解析】解：秋风刮过屋顶，屋顶上方的空气流动速度大，压强小；屋内空气流动速度小，压强大，屋顶受到向上的压强大于向下的压强，产生一个向上的压强差和压力差，所以秋风“卷”走屋顶茅草。
故答案为：大；小；上。
流体的压强跟流速有关，流速越大压强越小。比较屋顶上下的空气流动速度，比较屋顶上下受到的压强，再比较屋顶受到向上和向下的压力。
掌握流体压强跟流速的关系，能用流体压强知识解释生活中的问题，注意平常的积累，注意挖掘古诗中蕴含的物理知识。
11.【答案】2.76
【解析】解：(1)密度是物质的一种性质，它不会随质量和体积的变化而变化，某金属块的密度是2.7×103kg/m3，去掉12后其密度为密度不变，仍为2.7×103kg/m3=2.7g/cm3；
(3)氧气瓶中的氧气用去氧气质量的三分之一，质量变为原来的三分之二，但剩余气体的体积不变，由公式ρ=mV知，瓶内剩余氧气的密度将变为原来的三分之二，所以瓶内剩余氧气的密度是23×9kg/m3=6kg/m3。
故答案为：2.7；6。
(1)由密度是物质的一种性质，它不会随质量和体积的变化而变化来分析即可。
(2)氧气瓶中的氧气用去13后质量减少，但剩余气体的体积不变，根据密度公式可求出瓶内剩余氧气的密度。
本题考查了密度公式及其应用，特别是考查了学生对密度是物质的特性这一知识的理解，难度不大，属于常考题。
12.【答案】开关 并
【解析】解：只有把房卡插入槽中，房间内的灯和插座才能有电，此时房卡的作用又相当于一个开关；
房间里的电灯、电视等用电器是并联连接的，因为各用电器工作时互不影响。
故答案为：开关；并。
(1)电路的基本构成：电源、开关、用电器、导线。
(2)并联电路的特点之一：各用电器工作互不影响。
了解电路的组成，理解并联电路的特点，可解答此题。
13.【答案】183.6
【解析】解：(1)已知乙灯泡的额定电压为9V，因此根据图象可知，乙灯泡正常发光的电流为0.5A；
由I=UR可知，
乙灯正常发光时的电阻：
R=UI=9V0.5A=18Ω；
(2)因为串联电路电流相等，并且串联电路两端电压等于各部分电压之和，
根据图象可知，将甲、乙两灯串联接入9V的电路时，电路中的电流为0.4A；
电路消耗的电功率为：P=UI=9V×0.4A=3.6W。
故答案为：18；3.6。
(1)由图象可知乙的额定电流，根据欧姆定律的变形公式即可求出乙正常发光时的电阻；
(2)根据串联电路电压、电流的特点以及图象确定电路电流，然后根据P=UI求出电路消耗的电功率。
本题考查了学生的读图能力，同时考查了欧姆定律和电功率计算公式的应用以及串联电路的特点，是一道综合性题目。
14.【答案】解：要滑动变阻器改变灯泡的亮度，所以电源、滑动变阻器、灯泡和电流表串联；
灯泡变亮时，说明通过灯泡的电流变大，由U=IR可知灯泡两端电压变大，而题中要求电压表示数变小，说明电压表和滑动变阻器并联；
所以，电源在右边的虚线框内，且上端为负极，这样可以满足电流方向；电压表和滑动变阻器并联，填在中间的虚线框内；电流表和滑动变阻器串联，应填在左边的虚线框内。如图所示：

【解析】滑动变阻器改变灯泡的亮度，所以滑动变阻器和灯泡、电流表串联；灯泡变亮时其两端电压变大，而电压表示数变小，说明电压表和滑动变阻器并联，据此填充元件。
此类型题目要求对电路中各元件的作用及使用方法要非常明确，然后根据串并联电路的特点正确连接电路。
15.【答案】解：力臂越长越省力，最长的力臂即支点与作用点的连线，然后根据力臂的画法作出垂直于力臂的作用力即可。过O点作垂直于F2的垂线即为阻力F2的力臂L2.如下图所示：

【解析】由杠杆的平衡条件可知，当动力臂最大时，动力最小，即最省力。连接支点和力的作用点A即是最大动力臂，当作用力与之垂直时，作用力最小。
求最小的力是常见的题型，关键是要找到离支点最远的点从而做出最长的力臂。
16.【答案】在同一高度 实 靠近 变小 下 10 照相机
【解析】解：(1)蜡烛、凸透镜、光屏，三者在同一条直线上，三者的中心大致在同一高度，像才能呈在光屏的中央位置。
(2)由图可知，物距小于像距，成倒立放大的实像；保持凸透镜位置不变，将蜡烛逐渐向凸透镜远离，物距增大，像距变小，像变小，因此为再次在光屏上得到清晰的像，应将光屏向靠近凸透镜方向移动，此时所成的像将变小；
(3)实验一段时间后，他发现光屏上的像偏上，根据光线过光心不改变方向，凸透镜向下移动，或蜡烛向上移动。
(4)由图乙可知，当物距为20cm时，像距也为20cm，根据凸透镜成像的规律，物距等于2倍焦距时，成倒立等大的实像，此时像距与物距相等。所以2f=20cm，则f=10cm。
凸透镜位置如图甲所示，当蜡烛位于10cm刻度处时，物距为40cm时，此时u>2f，则由凸透镜成像规律可知，成倒立、缩小的实像，照相机就是根据此原理制成的。
故答案为：(1)在同一高度；(2)实；靠近；变小；(3)下；(4)10；照相机。
(1)探究凸透镜成像的实验时，在桌面上依次放蜡烛、凸透镜、光屏，三者的中心大致在同一高度，像才能呈在光屏的中央位置。
(2)物距小于像距，成放大的实像，凸透镜成实像时，物近像远像变大，物远像近像变小；
(3)根据光线过光心不改变方向进行判断；
(4)凸透镜成像时，u=v=2f，在图象上找到u=v对应点，根据物距和焦距的关系求出凸透镜的焦距；凸透镜成像时，u>2f，成倒立、缩小的实像，其应用是照相机。
本题是探究凸透镜成像规律的实验，要掌握实验中对仪器的调节方法，掌握凸透镜成像规律及其应用。
17.【答案】匀速 拉动 丙 73%钩码重力 动滑轮重 不变
【解析】解：(1)在测绳端拉力时，需竖直向上匀速拉动测力计，且在拉动时读数。
(2)第3次实验s为h的5倍，所以滑轮组由5段绳子承担物重，所以第3次实验是由丙图做的。
第3次实验测得的机械效率：η=W有用W总=GhFs×100%=4N××0.5m×100%≈73%
(3)分析第1、2次实验，两次所用滑轮组相同，但第2次物重大于第1次物重，机械效率也大于第1次的机械效率，所以可得使用同一滑轮组，提高钩码重力可以提高滑轮组的机械效率。
(4)分析第2、3次实验，两次提升物体的重力相同，第3次实验的动滑轮较重，而机械效率较低，所以可得使用不同的滑轮组，提升相同的重物，动滑轮个数越多，滑轮组的机械效率越小。
(5)若将此滑轮组换一种绕绳方法，动滑轮的重不变，不计摩擦及绳重，额定功是克服动滑轮的自重做的，W额外=G动h，W有用=Gh，W总=W额外+W有用
由η=W有用W总=GhGh+G动h=GG+G动可知，提升相同的物体时，滑轮组的机械效率不变。
故答案为：(1)匀速；拉动；(2)丙；73%(3)钩码重力；(4)动滑轮重；(5)不变。
(1)在实验中，要正确测量绳端拉力，需竖直向上匀速拉动测力计。
(2)要掌握绳端移动距离与物体上升高度之间的关系：s=nh判断第3次实验使用的是那个图所示的装置；掌握机械效率的计算公式，η=W有用W总=GhFs，能用此公式进行简单的计算。
(3)掌握影响滑轮组机械效率的因素：物重和动滑轮的个数。被提升的物体越重、动滑轮的个数越少，则滑轮组的机械效率越高。
(4)根据物体被提升的高度与效率之间的关系得出结论，滑轮组的机械效率与物体被提升的高度无关。
(5)在不计摩擦及绳重情况下，有用功就是提升重物所做的功，额外功就是提升动滑轮所做的功，由η=W有用W总=GhGh+G动h=GG+G动进行分析。
此题是测量滑轮组的机械效率实验，主要考查了有关滑轮组机械效率的计算，以及影响滑轮组机械效率的因素：被提升的物重和动滑轮的重力。被提升的物体越重、动滑轮的重力越小，滑轮组的机械效率越高。而滑轮组的机械效率与物体被提升的高度无关。
18.【答案】DCAB 60 60 等效替代法
【解析】解：(1)根据电路图，连接实物，将电阻箱的阻值调至最大；然后把开关S接a点，读出电流表的示数为I(此电流为Rx、R0共同作用的效果)；再把开关S接b点，调节电阻箱，使电流表的示数仍变为原来的数值I(此电流为R、R0共同作用的效果)；最后读出电阻箱的示数R。
(2)根据图乙知，中电阻箱调节好后示数为60Ω；
因为Rx和R0共同作用的效果与R、R0共同作用的效果相同，
所以Rx+R0=R+R0，即Rx=R=60Ω。
(3)Rx和R0共同作用的效果与R、R0共同作用的效果相同，则Rx+R0=R+R0，即Rx=R。
这里用电阻箱R等效替代了待测电阻Rx。
故答案为：(1)DCAB；(2)60；60；(3)等效替代法。
替代法的测量思路是等效的思想，本题可以利用电流等效。即先把开关S接a点，读出电流表的示数为I(此电流为Rx、R0共同作用的效果)；然后再把开关S接b点，调节电阻箱，使电流表的示数仍变为原来的数值I(此电流为R、R0共同作用的效果)。既然Rx和R0共同作用的效果与R、R0共同作用的效果相同，则Rx+R0=R+R0，即Rx=R.这里用电阻箱R等效替代了待测电阻Rx.测量方法突破常规思维，非常独特、新颖。
此题主要考查的是等效替代的研究方法。等效替代法是指在保证某一方面效果相同的前提下，用理想的、熟悉的、简单的物理对象、物理过程、物理现象来替代实际的、陌生的、复杂的物理对象、物理过程、物理现象的思想方法。
19.【答案】答：(1)“电热宝”的工作原理是电能转化为内能；
(2)根据公式Q=cm△t可知，在质量、温度变化都相同的条件下，放出的热量越多，比热容就越大；“电热宝”内液体的比热容较大。
【解析】相同的条件下，根据公式Q=cm△t可知，放出的热量与比热容的关系。
本题考查了学生对比热容、焦耳定律的了解和掌握，猜想要凭生活经验，要有一定的理论基础，不是胡乱猜想。
20.【答案】解：电流从电源正极流出，经过开关S2后开始分支，一支经灯泡L1、开关S1，另一支经灯泡L2，然后两路汇合共同回到电源负极；如下图所示：

【解析】根据题意可知，两灯泡并联，S1控制L1，S2同时控制L1与L2，据此连接实物电路图。
本题考查实物图的连接，关键是会分析电路元件的连接情况。
21.【答案】解：(1)已知电动车匀速行驶的速度为：v=15m/s，匀速行驶的时间为：t=10min=600s，
由v=st可得，电动汽车在10min内通过的路程：
s=vt=15m/s×600s=9000m；
(2)行驶时所受阻力为f=0.05G=0.05×mg=0.05×960kg×10N/kg=480N，
在水平地面匀速行驶的过程中，车受到的牵引力与阻力平衡，大小相等，即：F=f=480N，
该电动汽车牵引力做的功：
W=Fs=480N×9000m=4.32×106J。
答：(1)电动汽车在10min内通过的路程为9000m。
(2)在水平地面匀速行驶的过程中，该电动汽车牵引力做的功为4.32×106J。
【解析】(1)已知电动汽车的速度和行驶时间，根据速度公式的变形公式s=vt计算电动汽车在10min内通过的路程；
(2)在水平地面匀速行驶的过程中，该电动汽车受力平衡，所以水平方向上该电动汽车所受的牵引力大小等于所受的阻力，由W=Fs可求得电动汽车牵引力做的功。
本题主要考查了速度公式、重力公式、功的计算公式以及二力平衡条件的应用，是一道综合题。
22.【答案】解：
(1)木块受向上的浮力、向下的重力和向下的拉力，
根据力的平衡条件可得，木块B受到的浮力：F浮=GB+F拉=5N+1N=6N；
(2)由F浮=ρ液gV排可得，排开水的体积：
V排=F浮ρ水g=6N1.0×103kg/m3×10N/kg=6×10-4m3，
木块的底面积S木=0.1m×0.1m=1×10-2m2。
木块浸入水中的深度：h'=V排S木=6×10-4m31×10-2m2=0.06m=6cm，
则水的深度h=h'+L=6cm+5cm=11cm=0.11m，
容器底部受到水的压强：
p=ρ水gh=1.0×103kg/m3×10N/kg×0.11m=1.1×103Pa。
答：(1)木块B受到的浮力是6N；
(2)容器底部受到水的压强是1.1×103Pa。
【解析】(1)对木块做受力分析，向上的是浮力，向下受到了自身的重力和细线的拉力，即F浮=G+F拉；
(2)根据求得的木块B受到的浮力，利用F浮=ρ液gV排变形可求得排开水的体积，然后可知木块浸入水的深度，再加上拉直的细线长，即为水的深度，利用p=ρgh可求得容器底部受到水的压强。
本题考查了阿基米德原理、物体浮沉条件和液体压强公式的应用，关键是求“水的深度“，是一道难度较大的题目。
23.【答案】解：由图甲可知，定值电阻R0与压敏电阻R串联，电压表测R0两端的电压；
(1)通过R0的电流：I0=U0R0=200V100Ω=2A；
(2)由图乙可知，舱体内气压为1.0×105Pa时，压敏电阻R的阻值R=10Ω，
由串联电路的电阻特点可知，电路中的总电阻：R总=R+R0=10Ω+100Ω=110Ω，
由串联电路的电流特点可知，此时电路中的电流：I=I0=2A；
由欧姆定律可知，电源电压：U=IR总=2A×110Ω=220V，
则工作10min，电路消耗的总电能：W=UIt=220V×2A×10×60s=2.64×105J；
(3)此时电路中的电流：I'=I0'=U0'R0=176V100Ω=1.76A，
由欧姆定律可知，此时电路中的总电阻：R总'=U I '=220V1.76A=125Ω，
则压敏电阻的阻值：R'=R总'-R0=125Ω-100Ω=25Ω，
由图乙可知，此时舱内的气压值为0.6×105Pa=6×104Pa。
答：(1)舱体不漏气时，通过R0的电流为2A；
(2)舱体不漏气时，工作10min，电路消耗的总电能为2.64×105J；
(3)若电压表示数为176V时，此时舱内的气压值为6×104Pa。
【解析】由图甲可知，定值电阻R0与压敏电阻R串联，电压表测R0两端的电压；
(1)根据欧姆定律求出通过R0的电流；
(2)根据图乙可知，舱体内气压为1.0×105Pa时，压敏电阻R的阻值，根据串联电路的电阻特点求出电路中的总电阻，根据串联电路的电流特点求出此时电路中的电流，根据欧姆定律求出电源电压，根据W=UIt求出工作10min，电路消耗的总电能；
(3)根据欧姆定律求出电路中的电流，根据欧姆定律求出此时电路中的总电阻，根据串联电路的电阻特点求出压敏电阻的阻值，根据图乙可知此时舱内的气压值。
本题考查串联电路的特点、欧姆定律和电功公式的应用，关键是根据图像读出相关的信息。序号
钩码重G/N
钩码上升高度h/m
测力计的示数F/N
测力计移动的距离s/m
机械效率ŋ/%
1
2
0.1
0.96
0.3
74.1
2
4
0.1
1.6
0.3
83.3
3
4
0.1
1.1
0.5
