2024年广西壮族自治区中考物理模拟试卷

这是一份2024年广西壮族自治区中考物理模拟试卷，共22页。试卷主要包含了单项选择题，多项选择题，填空题，作图题，实验探究题，综合应用题等内容，欢迎下载使用。

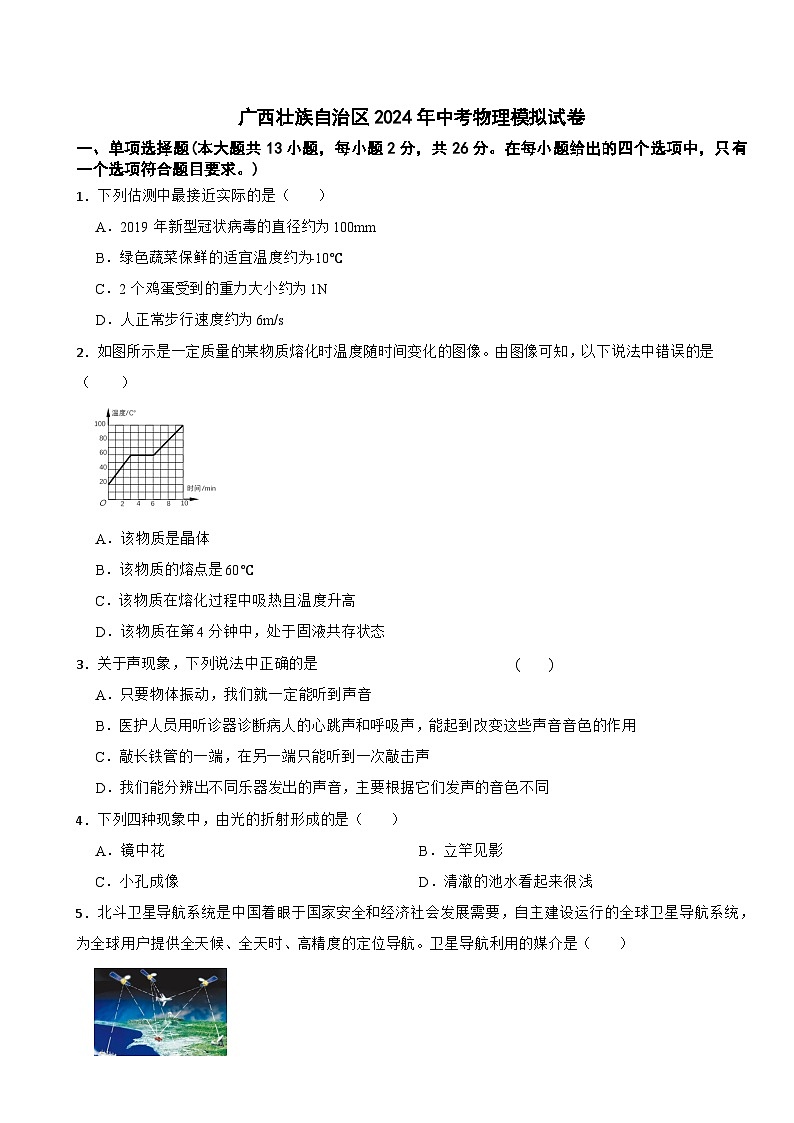

一、单项选择题(本大题共13小题，每小题2分，共26分。在每小题给出的四个选项中，只有一个选项符合题目要求。)
1．下列估测中最接近实际的是（ ）
A．2019年新型冠状病毒的直径约为100mm
B．绿色蔬菜保鲜的适宜温度约为-10℃
C．2个鸡蛋受到的重力大小约为1N
D．人正常步行速度约为6m/s
2．如图所示是一定质量的某物质熔化时温度随时间变化的图像。由图像可知，以下说法中错误的是（ ）
A．该物质是晶体
B．该物质的熔点是60℃
C．该物质在熔化过程中吸热且温度升高
D．该物质在第4分钟中，处于固液共存状态
3．关于声现象，下列说法中正确的是 ( )
A．只要物体振动，我们就一定能听到声音
B．医护人员用听诊器诊断病人的心跳声和呼吸声，能起到改变这些声音音色的作用
C．敲长铁管的一端，在另一端只能听到一次敲击声
D．我们能分辨出不同乐器发出的声音，主要根据它们发声的音色不同
4．下列四种现象中，由光的折射形成的是（ ）
A．镜中花B．立竿见影
C．小孔成像D．清澈的池水看起来很浅
5．北斗卫星导航系统是中国着眼于国家安全和经济社会发展需要，自主建设运行的全球卫星导航系统，为全球用户提供全天候、全天时、高精度的定位导航。卫星导航利用的媒介是（ ）

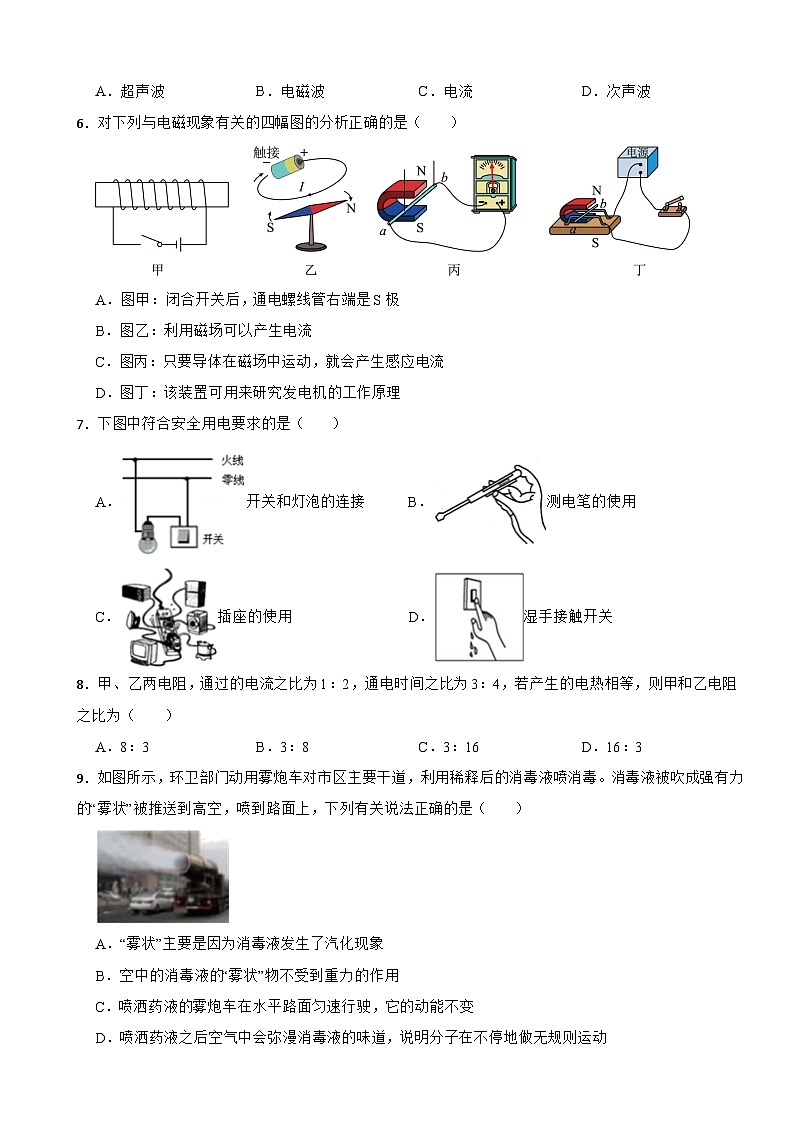

A．超声波B．电磁波C．电流D．次声波
6．对下列与电磁现象有关的四幅图的分析正确的是（ ）
A．图甲：闭合开关后，通电螺线管右端是S极
B．图乙：利用磁场可以产生电流
C．图丙：只要导体在磁场中运动，就会产生感应电流
D．图丁：该装置可用来研究发电机的工作原理
7．下图中符合安全用电要求的是（ ）
A．开关和灯泡的连接 B．测电笔的使用
C．插座的使用 D．湿手接触开关
8．甲、乙两电阻，通过的电流之比为1：2，通电时间之比为3：4，若产生的电热相等，则甲和乙电阻之比为（ ）
A．8：3B．3：8C．3：16D．16：3
9．如图所示，环卫部门动用雾炮车对市区主要干道，利用稀释后的消毒液喷消毒。消毒液被吹成强有力的“雾状”被推送到高空，喷到路面上，下列有关说法正确的是（ ）
A．“雾状”主要是因为消毒液发生了汽化现象
B．空中的消毒液的“雾状”物不受到重力的作用
C．喷洒药液的雾炮车在水平路面匀速行驶，它的动能不变
D．喷洒药液之后空气中会弥漫消毒液的味道，说明分子在不停地做无规则运动

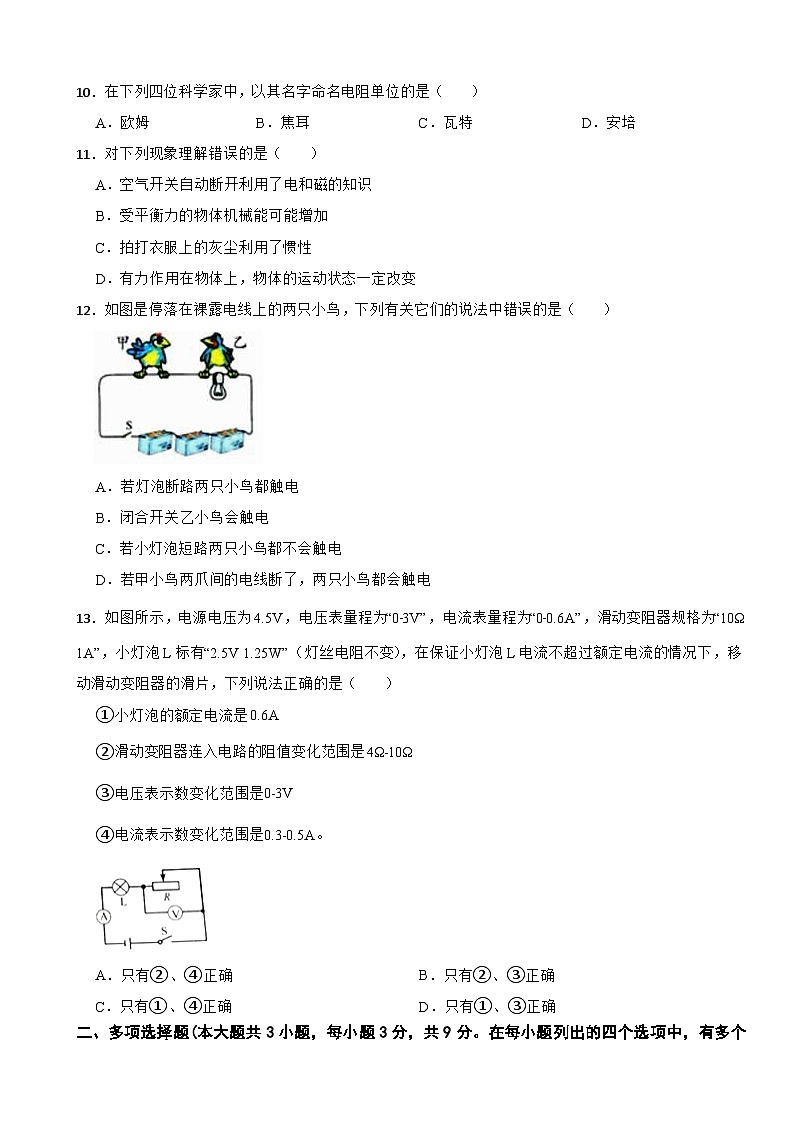

10．在下列四位科学家中，以其名字命名电阻单位的是（ ）
A．欧姆B．焦耳C．瓦特D．安培
11．对下列现象理解错误的是（ ）
A．空气开关自动断开利用了电和磁的知识
B．受平衡力的物体机械能可能增加
C．拍打衣服上的灰尘利用了惯性
D．有力作用在物体上，物体的运动状态一定改变
12．如图是停落在裸露电线上的两只小鸟，下列有关它们的说法中错误的是（ ）
A．若灯泡断路两只小鸟都触电
B．闭合开关乙小鸟会触电
C．若小灯泡短路两只小鸟都不会触电
D．若甲小鸟两爪间的电线断了，两只小鸟都会触电
13．如图所示，电源电压为4.5V，电压表量程为“0﹣3V”，电流表量程为“0﹣0.6A”，滑动变阻器规格为“10Ω 1A”，小灯泡L标有“2.5V 1.25W”（灯丝电阻不变），在保证小灯泡L电流不超过额定电流的情况下，移动滑动变阻器的滑片，下列说法正确的是（ ）
①小灯泡的额定电流是0.6A
②滑动变阻器连入电路的阻值变化范围是4Ω﹣10Ω
③电压表示数变化范围是0﹣3V
④电流表示数变化范围是0.3﹣0.5A。
A．只有②、④正确B．只有②、③正确
C．只有①、④正确D．只有①、③正确
二、多项选择题(本大题共3小题，每小题3分，共9分。在每小题列出的四个选项中，有多个选项符合题目要求，全部选对得3分， 选对但不全得2分，有选错得0分)
14．下列对相关现象的解释中，正确的说法是（ ）
A．煤堆放在墙角时间长了，墙体内部也变黑了，说明分子在不停地做无规则的运动
B．打开窗户，风带来了房外花坛里花朵的香味，说明分子在不停地做无规则的运动
C．用手捏面包，面包体积缩小了，说明分子间有间隙
D．液体、气体很容易被分开，说明液体、气体分子间不存在引力
15．如图所示，电源电压为18V，小灯泡规格为“10V 10W”且不考虑灯丝电阻随温度变化，为定值电阻。为滑动变阻器，最大阻值为。甲、乙是同种电表，可供选择的电表为双量程电压表（量程分别为，）和电流表（量程分别为，）。闭合开关，在保证电路安全的情况下，调节滑动变阻器，两表示数均有变化且小灯泡亮度发生改变。当小灯泡正常发光时，甲、乙两表示数之比为。下列说法正确的是（ ）
A．甲、乙同为电流表
B．阻值为
C．调节，通过最小的电流为0.6A
D．调节，小灯泡的最小功率为3.6W
16．如图甲所示，在探究“浮力的大小是否与物体浸没深度有关”的实验中，小聪把一质量为270g的铝块挂在弹簧测力计上，将其缓慢浸入液体中（液体未溢出）。得到测力计示数F随铝块浸入深度h的变化图像、如图乙所示。圆柱形容器底面积为100cm2，g取10N/kg，ρ铝=2.7×103kg/m3，则下列说法正确的是（ ）
A．铝块浸没后所受的浮力为1.2N
B．液体的密度为1.2×103kg/m3
C．铝块刚好浸没时下表面受到的压力为1.5N
D．铝块浸入前到浸没后、液体对容器底的压强变化了100Pa
三、填空题(本大题共6小题，每空1分，共12分。)
17．汽油是 能源（选填“可再生”或“不可再生”）；2kg汽油完全燃烧，释放出 J的热量（q汽油=4.6×107J/kg）。
18．如图甲所示，从游泳池里出来的小明感觉比下水前冷，是由于 ，他向下看，感到池水的深度比实际的要浅，这是光的 造成的。
19．人们从平面镜中看见物体的像，这是光的 现象。小明在和朋友在玩“躲猫猫”游戏时，他通过大的穿衣镜看到了小王的后脑，如果小王立即转身，他 （能/不能）通过镜子看到小明，理由是 。
20．LED灯是一种特殊的二极管，按物质的导电性来分类，制作二极管的材料属于 体；要使LED灯发出白光，可用红、 、蓝三种色光混合而成．
21．某同学进行电学实验时的电路如图所示。已知他所用电流表的量程为0~0.6A，电压表的量程为0~3V，电源电压为6V保持不变，滑动变阻器的最大阻值为50Ω，定值电阻R0为10Ω，开关S闭合后，在实验操作无误的情况下，电流表的最大示数为 A，滑动变阻器接入的电阻范围是 ~ Ω，电阻R0消耗的最大功率为 W。
22．2012年5月21日，我国首艘深水铺管起重船“海洋石油201”正式起航，自此我国拥有了在南海自营勘探开发深水油气资源的能力．在海洋资源开发中，随着海水 的增加，海水产生的压强增大，在1500m深海铺管作业中，海水对管道设备的压强是 Pa（取ρ海水=1.0×103kg/m3，g=10N/kg）
四、作图题(本大题共1小题，共4分。)
23．
（1） 作出物体AB在平面镜中所成的像A'B'。
（2） 一束光从空气斜射入水中，请画出反射光线和折射光线的大致位置。
（3）请分别作出相应的折射光线和入射光线。
五、实验探究题(本大题共4小题，共25分。)
24．小明是一位爱刨根问底的孩子，他和他几个同学在物理实验室里．想对弹簧测力计的工作原理一探究境．
（1）探究一：测力计面板上的刻度为何是均匀的，他们打开测力计的外壳，发现内部结构如图丙，探究结果：弹簧的伸长量x与拉力F成正比关系，若设比例系数为k则F、k、x间的关系式可写为： ，并在丁图中用图象表示这种关系．
（2）探究二：察看不同的测力计，如图甲与乙同样2N的拉力，甲的伸长量是乙的二倍，研究它们的内部结构发现，绕制甲弹簧的钢丝更细更柔软，结论：比例系数k与 有关，k值小则意味着 ．
（3）探究三：他们联想到橡皮筋也近似符合弹簧的规律．那么，若将几根橡皮筋并排使用，更难拉伸，则他们整体的k要比一根橡皮筋的k要 （填“大”“小”或“相等”）
25．小刚为比较A、B两种液体的吸热本领，组装了如图所示的装置．他用完全相同
的铁架台、石棉网、酒精灯、烧杯、温度计各两个进行实验．
（1）实验应控制：两个烧杯中所装的A、B两种液体的初温相同、 相等．
（2）给两种液体加热，记录两种液体的初温和末温，当 相同时，温度升高较多的液体其比热容较 ．
（3）在实验过程中，小刚发现两液体温度都升高20℃时，A液体需加热5min，B液体需加热10min，则 液体的比热容较大．
26．宁陵酥梨在2022年郑州市农博会上荣获优质农产品金奖，八年级某班物理兴趣小组想知道酥梨的密度，于是进行了如下实验：
（1）他们将托盘天平放在水平桌面上，先将游码移至标尺左端 处，并调节 直到天平横梁平衡；
（2）在天平左、右盘分别垫放一块大小相同的轻质薄塑料膜，用水果刀从酥梨上切下大小合适的一块，将其放在天平左盘上向右盘内添加砝码，并调节游码直到天平平衡。此时示数如图甲所示，所测得质量为 g。量筒中装适量水，接着把用细线拴好的果肉没入盛有适量水的量筒中（细线体积不计），放入果肉前、后两次量筒中水面的情况如图乙所示，则果肉的体积为 cm3，根据实验数据计算出酥梨的密度是 g/cm3；
（3）因酥梨体积太大，组员晨晨想到用烧杯代替量筒也可以测出酥梨的密度。实验步骤如下：
①用调好的天平测得酥梨的质量m1；
②往烧杯中倒入适量的水，把质量为m1的酥梨放入烧杯中，用油性笔记录水面所在的位置M，如图丙所示；
③用天平测出烧杯、水和酥梨的总质量m2；
④将酥梨从水中取出，再往烧杯中缓慢加水，使水面上升至 处，用天平测出烧杯、水的总质量m3；
⑤已知水的密度为ρ，则酥梨的密度为 。（均用m1、m2、m3和ρ表示）
27．在测量未知电阻的实验中，小亮实验小组连接的部分电路如图甲所示。
（1）请将电路连接完整，要求变阻器滑片向右滑动时，电路中电压表示数增大。
（2）电路连接好后，闭合开关，发现电流表无示数，电压表有示数，调节滑片两表示数无变化，结合甲图实物电路的连接，准确完整地表述电路可能的故障 。
（3）排除故障，收集到的数据如表，处理数据后得出被测电阻的阻值 。
（4）如图乙所示，是小聪小组测量另一未知电阻的实验电路，电源两端电压不变，定值电阻。请帮助补充实验步骤，完成测量。
实验步骤：
只闭合开关、，读出电流表示数；
，读出电流表示数如图丙所示；
计算出的阻值为 。
实验评估与改进：请对小聪实验小组从测量误差角度进行评估并从电路设计上提出改进建议 。
六、综合应用题(本大题共3小题，共24分。解答时要求在答题卡相应的答题区域内写出必要的文字说明、计算公式和重要的演算步骤。只写出最后答案，未写出主要演算过程的，不得分。)
28．如图所示，工人利用滑轮组用力提升重600N的物体，物体匀速上升了2m，已知动滑轮重为30N，不计绳重和摩擦．求：
（1）工人做的有用功．
（2）工人做的总功．
（3）该滑轮组的机械效率．（计算结果取整数）
29．定定设计了如图所示的装置探究杠杆的平衡条件，在轻质杠杆AB的A端悬挂一个质量为3kg的空桶，，将质量分布均匀，重为240N的正方体工件M通过细线与B端相连，此时，杠杆在水平位置平衡，且M对地面的压强为4500Pa，不考虑机械的自重和摩擦，求：
（1）桶A的重力
（2）此时细线对M的拉力；
（3）若将M沿竖直方向截去部分，并将截取的部分放入空桶中，使M对地面的压强变为原来的五分之二，求截去部分的质量。
30．某物理兴趣小组设计了探测湖底未知属性的矿石密度的装置，其部分结构如图甲所示。电源电压未知，R0为定值电阻，滑动变阻器R的阻值随弹簧的拉力F变化关系如图乙所示，T为容器的阀门。某次探测时，用一个水下机器人在湖底取出矿石样品M并返回实验室后，将矿石样品M悬挂于P点放入容器中，保持静止状态。打开阀门T，随着水缓慢注入容器，电压表示数U随容器中水的深度h变化关系如图丙中的实线所示。在电压表示数从2V变为4V的过程中，电流表示数分别为0.4A和0.2A，（弹簧电阻忽略不计，矿石M不吸水，ρ水＝1.0×103kg/m3）求：
（1）定值电阻R0电阻值；
（2）在电压表示数从2V变为4V的过程中，总电功率的变化量；
（3）矿石M的密度。
答案解析部分
1．【答案】C
【解析】【解答】A.2019年新型冠状病毒的直径约为100nm，A不符合题意；
B．绿色保鲜蔬菜的适宜温度为4℃，B不符合题意；
C.2个鸡蛋的质量约为100g=0.1kg
受到的重力大小约为G=mg=0.1kg×10N/kg=1N
C符合题意；
D．人正常步行速度约为1m/s，D不符合题意。
故答案为：C。
【分析】该题目考查的是生活中常见物理量的估计，平时注意积累记忆即可。
2．【答案】C
【解析】【解答】A、晶体有固定的熔点，温度时间曲线有平台，故A正确；
BC、物质达到熔点熔化时，继续吸热，此时温度不变，故B正确，C错误；
D、物质达到熔点熔化时，此时既有固态物质，也有液态物质，故D正确。
综上选C
【分析】1、晶体：有固定的熔点的物体，如冰等，据此识别A选项；
2、物体熔化的特点：物质达到熔点熔化时，继续吸热，此时温度不变， 处于固液共存状态 ，据此识别B、C、D
根据晶体和物体熔化的特点识别选项
3．【答案】D
【解析】【分析】A、物体振动产生了声音，但人耳听到物体振动产生的声音还需要同时具备以下两个条件：声音的频率在人耳的听觉频率范围之内；声源和人耳之间有介质；两者缺一不可．
B、听诊器是通过防止声音的向外扩散来增大声音响度的．音色是由发声体决定的，发声体不变，音色就不变．
C、敲击长铁管后，产生的声音在两种介质：铁和空气中传播，由于声音在不同介质中传播的速度不同，所以到达另一端所用的时间就不同．因此会听到两次声音．
D、音色是指声音的特色，它是由发声体来决定的，不同的发声体发出的声音的音色不同．
【解答】A、①当物体振动的频率在人耳的听觉频率范围之外，如低于20赫兹或高于20000赫兹，人耳就听不到声音，此时的声波被称为次声波或超声波．
②当物体在真空中振动时，由于人耳与物体之间没有声音传播需要的介质，所以即使物体振动也不会听到声音．故A错误．
B、医生使用听诊器的目的是增大病人的心跳声和呼吸声的响度的，其并不能改变声音的音色．故B错误．
C、声音产生后，同时在铁和空气两种介质中向另一端传递，由于声音在铁中传播的速度较快，所以先到达铁管的另一端，听到第一次声音；而在空气中传播的速度较慢，声音到达铁管另一端所用的时间较长，后到达铁管的另一端，听到第二次声音．故人耳要听到两次声音．故C错误
D、由于不同发声体发出的声音的音色不同，所以人们利用声音的音色可以辨别发声体．故D正确．
故选D．
【点评】（1）此题综合了声音的产生、乐音的特征、声音的传播速度等知识．
（2）音色是不同于音调、响度的声音的另一个特征，它由发声体来决定，不同的发声体发出的声音的音色不同，闻其声知其人就是应用的音色来确定的
4．【答案】D
【解析】【解答】解：A、镜中花是平面镜成像，它是由光的反射形成的，故A错误．
B、立竿见影，指的是影子的形成，是由光沿直线传播形成的，故B错误．
C、小孔成像是由光沿直线传播形成的倒立的实像，故C错误．
D、池水变浅，是由池底反射的光线，经过平面镜折射后，由于折射角大于入射角而造成的．故D正确．
故选D．
【分析】根据对应的光学知识逐个分析选择项中的光学现象，确定其形成原理即可得到答案．
5．【答案】B
【解析】【解答】北斗卫星在太空中与地面的信息交流运用的电磁波，因为电磁波可以在真空中传播，ACD不符合题意，B符合题意。
故答案为：B。
【分析】卫星传递信息，利用的是电磁波。
6．【答案】A
7．【答案】B
【解析】【解答】A．开关应该接在灯与火线之间，如果接在了灯与零线之间，当灯泡出现问题更换灯泡时，会有电流通过，发生触电事故．A不符合题意．
B．使用测电笔检测电路时，应使手指按住笔尾的金属体，这样在接触电路时，才能检测出电路有没有电．B符合题意．
C．一个插座上不能同时使用多个大功率的用电器．C不符合题意．
D．不能用湿手或湿物体接触开关或正在工作的用电器，容易发生触电事故．D不符合题意．
故答案为：B
【分析】家庭电路中灯泡的开关在火线一侧；使用测电笔时，手要接触金属笔尾；多个大功率用电器不能接在同一插座上。
8．【答案】D
【解析】【解答】根据题意可知，通过甲乙的电流之比
通电时间之比
产生热量之比
由 得甲和乙电阻之比为
D符合题意。
故答案为：D。
【分析】根据热量和电流、时间，可以计算电阻大小。
9．【答案】D
【解析】【解答】A．“雾状”主要是因为在空气的带动下，使消毒液分散成了小液滴，没有发生物态变化，A不符合题意；
B．地面附近的物体都受到重力作用，空中的消毒液的“雾状”物也受到重力的作用，B不符合题意；
C．喷洒药液的雾炮车在水平路面匀速行驶，速度不变，但是由于不断喷洒药液，使雾炮车的总质量不断变小，所以它的动能变小，C不符合题意；
D．喷洒药液之后空气中会弥漫消毒液的味道，是扩散现象，说明分子在不停地做无规则运动，D符合题意。
故答案为：D。
【分析】闻到气味，说明分子在不停的作无规则运动；地球上的物体都会受到重力的作用；物体的质量变小，动能减小。
10．【答案】A
11．【答案】D
【解析】【解答】A.空气开关自动断开，利用的是电流过大，磁场大，可以使电流断开，A不符合题意；
B.受平衡力的物体处于平衡状态，速度不变，但高度改变重力势能变化，机械能变化，B不符合题意；
C.拍打衣服上的尘土时，利用了尘土的惯性使尘土离开衣服，C不符合题意；
D.力可以改变物体的运动状态，但物体受力，运动状态不一定改变，D符合题意。
故答案为：D.
【分析】电磁铁中电流过大，磁性增强，物体受平衡力，但机械能可以增大，力可以改变物体的运动状态，但物体受力，运动状态不一定改变。
12．【答案】A
【解析】【解答】A. 若灯泡断路，乙小鸟串联在电路中，有电流通过，故会触电，而甲小鸟的两脚在同一根电线上，两点之间没有电压，没有电流流过，A错误，符合题意；
B. 闭合开关，乙小鸟的两脚分别接触了电灯的两端(并联)，有一定的电压，有电流流过小鸟身上，则会触电，B不符合题意；
C. 若小灯泡短路两只小鸟都不会触电，两只小鸟两爪之间不存在电压，没有电流通过，不会触电，C不符合题意；
D. 若甲小鸟两爪间的电线断了，甲会串联在电路中，乙小鸟的两脚分别接触了电灯的两端(并联)，有一定的电压，有电流流过小鸟身上，故两只小鸟都会触电，D不符合题意。
故答案为：A.
【分析】形成电流的条件是有电压，而且是闭合电路。
13．【答案】A
【解析】【解答】解：由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压．（1）灯泡正常发光时的电压为2.5V，功率为1.25W，由P=UI可得：小灯泡正常发光时的电流为：I= = =0.5A，故①错误；（2）当电路中的电流为0.5A时，
串联电路总电压等于各分电压之和，
此时电压表的示数U滑=U﹣UL=4.5V﹣2.5V=2V
2V＜3V，没有超出电压表的量程，
灯泡两端的电压可以达到2.5V，
串联电路中各处的电流相等，
此时滑动变阻器接入电路的电阻最小，最小为：
R滑min= = =4Ω；
当电压表的示数为3V时，电路中的电流最小，滑动变阻器接入电路中的电阻最大，
灯泡两端的电压：UL′=U﹣U滑max=4.5V﹣3V=1.5V，
灯泡的电阻：RL= = =5Ω，
电路中的最小电流：
Imin= = =0.3A，
电路中电流变化的范围是0.3A～0.5A，故④正确；
滑动变阻器接入电路中的最大阻值：
R滑max= = =10Ω，
滑动变阻器阻值变化的范围是4Ω～10Ω，故②正确。
故选A。
【分析】由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压：（1）根据灯泡的额定电压和额定功率，利用P=UI求出其额定电流；（2）根据串联电路电流相等和分压特点，结合欧姆定律求出滑动变阻器连入电路的阻值大小；（3）根据小灯泡额定电压和电压表的量程确定电压表的示数变化范围；（4）在保护灯泡和电压表的条件下，利用欧姆定律求出电流表的示数范围。
14．【答案】A,B
【解析】【解答】A.煤堆放在墙角时间长了，墙体内部也变黑了，说明分子在不停地做无规则的运动，故A正确；
B.打开窗户，风带来了房外花坛里花朵的香味，说明分子在不停地做无规则的运动，故B正确；
C.用手捏面包，面包体积缩小了，说明面包疏松多孔，但是不能说明分子间有间隙，故C错误；
D.液体、气体很容易被分开，是因为液体、气体分子间存在引力，但是很小，故D错误。
故选AB.
【分析】根据分子运动论的知识判断。
17．【答案】不可再生；9.2×107
【解析】【解答】（1）汽油是石油的产物，是经过亿万年形成的，不能在短时间内得到补充，属于不可再生能源。
（2）汽油燃烧放出的热量：Q=qm=4.6×107J/kg×2kg=9.2×107J。
【分析】（1）可以在短时间内得到补充的能源叫可再生能源，否则为不可再生能源；
（2）根据Q=qm计算汽油燃烧放出的热量。
18．【答案】水蒸发吸热；折射
【解析】【解答】小明从游泳池中出来时，身体上沾有水，而在太阳下温度高，皮肤表面的水蒸发时要吸收热量，使人体的温度降低。
光从水中进入空气中时发生折射，且折射角大于入射角，进入到人眼睛的光线经反向延长后得到池底的像，故比实际的要浅。
【分析】物质由液态变为气态发生汽化时要吸收热量。
光由水斜射入空气时要发生折射，折射光线向水面偏折，使池水看起来变浅。
19．【答案】反射；能；在光的反射现象中光路是可逆的
【解析】【解答】人们从平面镜中看见物体的像，其实质是光的反射现象。因为在光的反射现象中光路是可逆的，所以小明通过大的穿衣镜看到了小王的后脑，如果小王立即转身，他能通过镜子看到小明。
故答案为：反射；能；在光的反射现象中光路是可逆的.
【分析】平面镜成像是光的反射形成的，光在反射时光路是可逆的.
20．【答案】半导 ；绿
【解析】【解答】解：按物质的导电性来分类，制作二极管的材料属于半导体；要使LED灯发出白光，可用红、绿、蓝三种色光混合而成．
故答案为：半导；绿．
【分析】集成电路的二极管是利用半导体材料制成的；彩色电视机丰富的色彩是由光的三原色红、绿、蓝三种色光合成．
21．【答案】0.3；10；50；0.9
【解析】【解答】由电路图可知，定值电阻与滑动变阻器串联，电压表测定值电阻两端电压，电流表测电路中的电流，电压表的量程为0~3V，当电压表示数最大为U0=3V时，电路中的电流最大，电流表的最大示数 ，当电压表的示数最大时，由串联电路电压的规律可知变阻器两端的电压最小，由串联分压可知变阻器连入电路的电阻最小，因串联电路两端电压等于各部分电压之和，所以滑动变阻器两端最小电压U滑小=U-U0=6V-3V=3V，因串联电路处处电流相等，所以滑动变阻器接入电路的最小阻值 ，当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，电阻R0两端的电压最小，即电压表的示数最小，滑动变阻器的最大阻值为50Ω，滑动变阻器接入的电阻范围是10~50Ω。当电压表示数最大为U0=3V时，电路中的电流最大，最大电流是0.3A，电阻R0消耗的最大功率P0=U0I大=3V×0.3A=0.9W
【分析】根据电压和电阻的比值， 计算电流；利用分压和电流的比值， 计算电阻；根据电压和电流的乘积计算电功率。
22．【答案】深度；1.5×107
【解析】【解答】解：解：（1）在海洋资源开发中，随着海水深度的增加，由p=ρgh可知，海水产生的压强增加；
2）海水对管道设备的压强：
p=ρ海水gh
=1.0×103kg/m3×10N/kg×1500m
=1.5×107Pa．
故答案为：深度；1.5×107．
【分析】（1）液体内部的压强随深度的增加而增大；（2）知道管道所处的深度，利用液体压强公式求海水对管道设备的压强．
23．【答案】（1）
（2）
（3）
【解析】【解答】（1）答案如图：
（2）答案如图：
（3）答案如图：
​​​​​​​
【分析】（1）要作出物体AB在平面镜中所成的像A′B′，首先要知道平面镜成像的特点：像与物到平面镜的距离相等、连线与镜面垂直、大小相等、左右相反，即像与物关于平面镜对称。
（2）光从空气中斜射到水面，在水面上发生折射的同时也发生了反射，利用光的反射规律、折射规律即可作出对应的反射光线和折射光线。
（3）经过凸透镜焦点的光线，经凸透镜折射后平行主光轴，过光心的光线，传播方向不发生改变。
24．【答案】（1）F=kx
（2）弹簧的粗细有关；弹簧越容易拉伸
（3）大
【解析】【解答】解：（1）因为弹簧的伸长量x与拉力F成正比关系，若设比例系数为k，则 =k，即F=kx；
则F与x的图象应为过原点的直线：
2）根据F=kx，拉力均为2N，即F相等，甲的伸长量是乙的二倍，说明k甲= ；由题意知，绕制甲弹簧的钢丝更细更柔软，说明比例系数k与钢丝的粗细有关，k值小则弹簧更容易被拉伸；（3）将几根橡皮筋并排使用，更难拉伸，说明整体的k要比一根橡皮筋的k大．
故答案为：
探究一：F=kx；
探究二：弹簧的粗细有关；弹簧越容易拉伸；
探究三：大．
【分析】（1）根据弹簧的伸长量x与拉力F成正比关系，则x与F的比值是常数，设比例系数为k，便可得出F、k、x间的关系式；
正比例函数是一条过原点的直线，直线的斜率反映了比例系数k的值；（2）若力相同，伸长量越大，力和伸长量的比值即比例系数k越小，说明弹簧越容易被拉长；（3）根据（2）的分析，橡皮筋难拉伸，说明k值变大．
25．【答案】（1）质量
（2）加热时间；小
（3）B
【解析】【分析】（1）要研究两种液体的吸热本领，应控制两个烧杯中所装的A、B两种液体的初温相同、质量相等；（2）给两种液体加热，记录两种液体的初温和末温，当加热时间相同，也就是两种液体吸收的热量相同时，温度升高较多的液体吸热本领较小，也就是其比热容较小．（3）在实验过程中，小刚发现两液体温度都升高20℃时，A液体需加热5min，B液体需加热10min，说明B吸收的热量多，则B液体的比热容较大．
故答案为：（1）质量（2）加热时间；小；（3）B．
26．【答案】零刻度线；平衡螺母；10.4；10；1.04；M；m1ρm3+m1−m2
27．【答案】（1）解：如图所示：
（2）定值电阻断路
（3）
（4）、；；在干路上串联滑动变阻器，通过调节滑动变阻器的阻值，改变电路中的电流。
【解析】【解答】（1）当滑片向右移动时，电压表的示数增大，根据U=IR可知，此时通过电路的电流增大，而变阻器的阻值减小，那么应该将右下角的接线柱接入，如下图所示：
（2）电路连接好后，闭合开关，发现电流表无示数，电压表有示数，调节滑片两表示数无变化，结合甲图实物电路的连接，准确完整地表述电路可能的故障：定值电阻断路。
（3）根据公式分别计算出电阻值依次为：10Ω、11Ω和10.5Ω；
则被测电阻的阻值：；
（4）①只闭合开关S、S1、此时二者并联，电流表测R0的电流；
那么电源电压U=U0=I0R0=0.2A×30Ω=6V；
②只闭合开关S、S2、此时二者并联，电流表测干路电流；
根据丙图可知，电流表量程为0~0.6A，分度值为0.02A，则示数为0.5A；
那么通过R2的电流为：I2=I总-I0=0.5A-0.3A=0.2A；
那么R2的阻值：。
对小聪实验小组从测量误差角度进行评估并从电路设计上提出改进建议3：在干路上串联滑动变阻器，通过调节滑动变阻器的阻值，改变电路中的电流。
【分析】（1）根据题目要求确定变阻器的接线方法；
（2）在伏安法测电阻的实验中，当定值电阻发生断路时，电压表串联在电路中。由于它的内阻远远大于变阻器的阻值，因此它几乎分得全部电源电压，即滑片移动时电压表的示数几乎不动。由于电阻很大，因此电流表的示数很小。
（3）根据公式计算出三个阻值，然后计算平均数即可；
（4）当两个电阻并联时，它们两端的电压相等。用电流表分别测出通过两个电阻的电流，然后根据U0=I0R0计算电源电压，再根据计算待测电阻的阻值即可。
28．【答案】（1）解： 工人所做的有用功：W有＝Gh＝600N×2m＝1200J
答：工人做的有用功为1200J；
（2）解： 由图可知n＝3，不计绳重和摩擦，则绳端的拉力：F210N
绳子自由端移动的距离：s＝3h＝3×2m＝6m，
工人所做的总功：W总＝Fs＝210N×6m＝1260J
答：工人做的总功为1260J；
（3）解： 该滑轮组的机械效率：η100%＝95%
答：该滑轮组的机械效率为95%
【解析】【分析】（1）根据W有=Gh计算工人做的有用功；
（2）根据图片确定承担重力的绳子段数n，然后根据 计算绳子自由端的压力，再根据s=nh计算绳子自由端移动的距离，最后根据 W总＝Fs 计算工人做的总功。
（3）根据 计算滑轮组的机械效率。
29．【答案】（1）30N；（2）60N；（3）4kg
30．【答案】（1）解：由电路图可知，R0与R串联，电压表测R两端的电压，电流表测电路中的电流，由题意知，在电压表示数从2V变为4V的过程中，电流表示数分别为0.4A和0.2A
电压表示数变化量与电流表示数变化量即是定值电阻过程中的电压与电流变化，则R0为
定值电阻R0的阻值为 。
答：定值电阻R0电阻值为
（2）解：在电压表示数从2V变为4V的过程中，电流表示数分别为0.4A和0.2A，电压表测R两端的电压，电流表测电路中的电流，则定值电阻R0的电功率为 ， 滑动变阻器R的电功率为 ，则当电压表示数为2V，电流表示数为0.4A时，总电功率P1为
当电压表示数为4V，电流表示数为0.2A时，总电功率P2为
总电功率的变化量 为
答：在电压表示数从2V变为4V的过程中，总电功率的变化量为 。
（3）解：当容器内水的深度在 时，滑动变阻器R两端电压为2V，电流为0.4A，滑动变阻器接入电路中的电阻为
由图乙可知，当滑动变阻器阻值为5Ω时，拉力 ，当容器内水的深度大于 时，滑动变阻器R两端电压为4V，电流为0.2A，滑动变阻器接入电路中的电阻为
由图乙可知，当滑动变阻器阻值为20Ω时，拉力 。由于是往容器中缓慢注水，结合图丙可知，当容器内水的深度在 时，矿石没有浸在水中，不受浮力，此时弹簧的拉力与重力平衡，拉力最大；当容器内水的深度在 时，矿石浸在水中受浮力的作用，水的深度增加，浮力增大，拉力减小；当容器内水的深度大于 时，矿石浸没在水中，浮力最大且不变，此时拉力最小。综上所述，矿石的重量为
矿石浸没在水中时拉力为
矿石浸没在水中时受到的浮力为
根据 可知矿石的体积为
则矿石的密度为
答：矿石M的密度为 。
【解析】【分析】（1）根据电压变化量和电流的变化量的比值，计算电阻；（2）根据电流和电阻计算电功率；根据电功率的差计算电功率的变化量；（3）根据电压和电流的比值计算电阻；利用浮力和物体的密度可以计算排开液体的体积；利用物体的质量和体积，可以计算密度。实验次数
电压
电流
