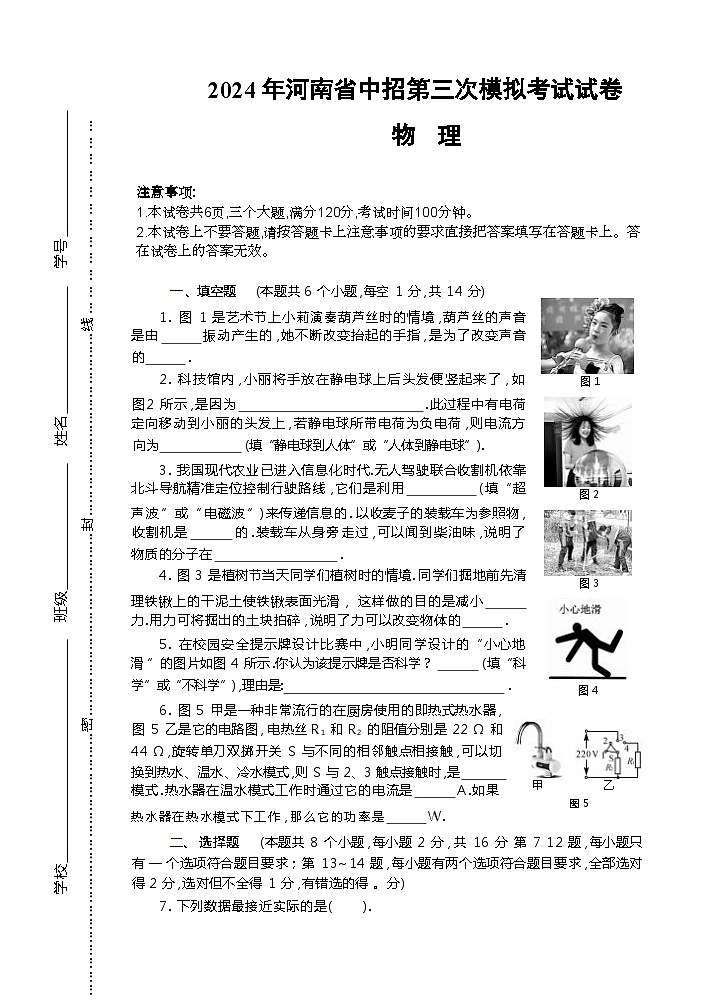

2024年河南省信阳市淮滨县中考三模物理试题
展开
这是一份2024年河南省信阳市淮滨县中考三模物理试题，共8页。
一 、 填空题 (本题共 6 个小题 ,每空 1 分 ,共 14 分)
1. 图 1 是艺术节上小莉演奏葫芦丝时的情境 ,葫芦丝的声音
是由 振动产生的 ,她不断改变抬起的手指 ,是为了改变声音
的 .
图 1
2. 科技馆内 ,小丽将手放在静电球上后头发便竖起来了 , 如
图2 所示 ,是因为 .此过程中有电荷
定向移动到小丽的头发上 ,若静电球所带电荷为负电荷 ,则电流方
向为 (填“静电球到人体”或“人体到静电球”).
图 2
3. 我国现代农业已进入信息化时代.无人驾驶联合收割机依靠
北斗导航精准定位控制行驶路线 ,它们是利用 (填“超
声波 ”或“ 电磁波 ”)来传递信息的 . 以收麦子的装载车为参照物 ,
收割机是 的 .装载车从身旁走过 ,可以闻到柴油味 ,说明了
物质的分子在 .
图 3
4. 图 3 是植树节当天同学们植树时的情境. 同学们掘地前先清
理铁锹上的干泥土使铁锹表面光滑 , 这样做的目的是减小
力.用力可将掘出的土块拍碎 ,说明了力可以改变物体的 .
5. 在校园安全提示牌设计比赛中 ,小明同学设计的“小心地
滑 ”的图片如图 4 所示 .你认为该提示牌是否科学？ (填“科
学”或“不科学”) ,理由是: . 图 4
6. 图 5 甲是一种非常流行的在厨房使用的即热式热水器 ,
图 5 乙是它的电路图 , 电热丝 R1 和 R2 的阻值分别是 22 Ω 和
44 Ω ,旋转单刀双掷开关 S 与不同的相邻触点相接触 ,可以切
换到热水 、温水 、冷水模式 ,则 S 与 2、3 触点接触时 ,是
模式 .热水器在温水模式工作时通过它的电流是 A.如果 甲 乙
图 \l "_bkmark1" 5
热水器在热水模式下工作 ,那么它的功率是 W.
二、 选择题 (本题共 8 个小题 ,每小题 2 分 , 共 16 分 . 第 7~ 12 题 ,每小题只有 一 个选项符合题目要求；第 13~14 题 ,每小题有两个选项符合题目要求 ,全部选对得 2 分 ,选对但不全得 1 分 ,有错选的得 。分)
7. 下列数据最接近实际的是( ).

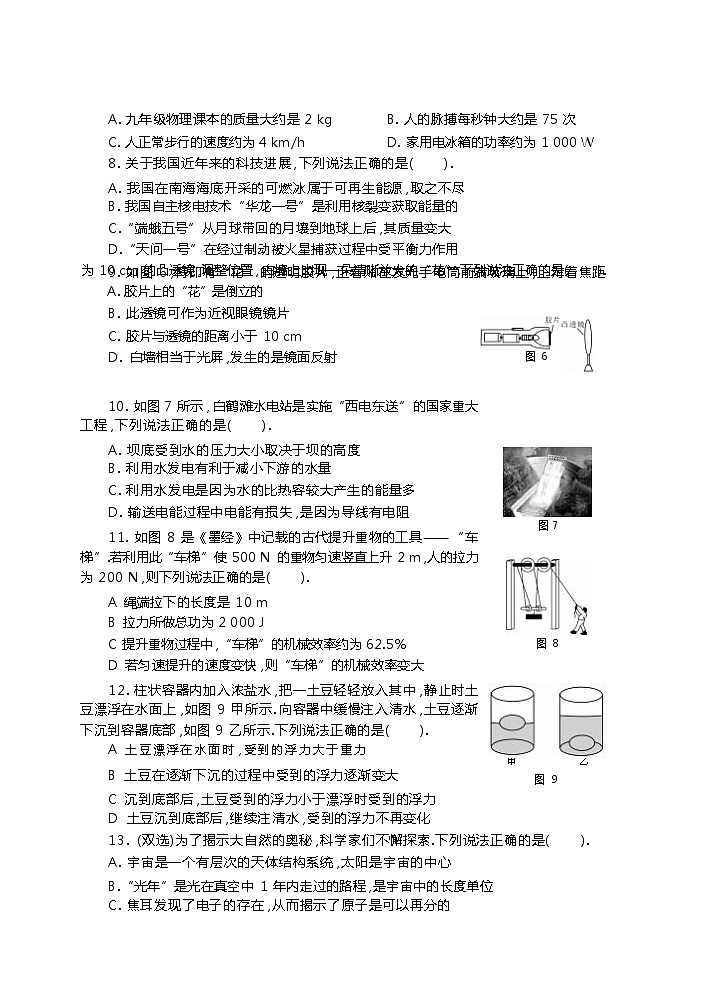

A. 九年级物理课本的质量大约是 2 kg B. 人的脉搏每秒钟大约是 75 次
C. 人正常步行的速度约为 4 km/h D. 家用电冰箱的功率约为 1 000 W
8. 关于我国近年来的科技进展 ,下列说法正确的是( ).
A. 我国在南海海底开采的可燃冰属于可再生能源 ,取之不尽
B. 我国自主核电技术“华龙一号”是利用核裂变获取能量的
C.“端蛾五号”从月球带回的月壤到地球上后 ,其质量变大
D.“天问一号”在经过制动被火星捕获过程中受平衡力作用
9. 如图 6 ,将印有“花 ”的透明胶片 ,正着贴在发光手电筒前端玻璃上 ,正对着焦距
为 10 cm 的凸透镜 ,调整位置 , 白墙上出现一朵清晰放大的“花”.下列说法正确的是( ).
A. 胶片上的“花”是倒立的
B. 此透镜可作为近视眼镜镜片
C. 胶片与透镜的距离小于 10 cm
D. 白墙相当于光屏 ,发生的是镜面反射 图 \l "_bkmark2" 6
10. 如图 7 所示 , 白鹤滩水电站是实施“西电东送 ”的国家重大
工程 ,下列说法正确的是( ).
A. 坝底受到水的压力大小取决于坝的高度
B. 利用水发电有利于减小下游的水量
C. 利用水发电是因为水的比热容较大产生的能量多
D. 输送电能过程中电能有损失 ,是因为导线有电阻
图 7
11. 如图 8 是《墨经》中记载的古代提升重物的工具 “ 车
梯 ”.若利用此“车梯 ”使 500 N 的重物匀速竖直上升 2 m ,人的拉力
为 200 N ,则下列说法正确的是( ).
A. 绳端拉下的长度是 10 m
B. 拉力所做总功为 2 000 J
C. 提升重物过程中 ,“车梯”的机械效率约为 62.5% 图 8
D. 若匀速提升的速度变快 ,则“车梯”的机械效率变大
12. 柱状容器内加入浓盐水 ,把一土豆轻轻放入其中 ,静止时土
豆漂浮在水面上 ,如图 9 甲所示. 向容器中缓慢注入清水 ,土豆逐渐
下沉到容器底部 ,如图 9 乙所示.下列说法正确的是( ).
A. 土豆漂浮在水面时 ,受到的浮力大于重力
甲 乙
B. 土豆在逐渐下沉的过程中受到的浮力逐渐变大 图 9
C. 沉到底部后 ,土豆受到的浮力小于漂浮时受到的浮力
D. 土豆沉到底部后 ,继续注清水 ,受到的浮力不再变化
13. (双选)为了揭示大自然的奥秘 ,科学家们不懈探索.下列说法正确的是( ).
A. 宇宙是一个有层次的天体结构系统 ,太阳是宇宙的中心
B.“光年”是光在真空中 1 年内走过的路程 ,是宇宙中的长度单位
C. 焦耳发现了电子的存在 ,从而揭示了原子是可以再分的
D. 卢瑟福建立了类似行星绕太阳运转的原子核式结构模型

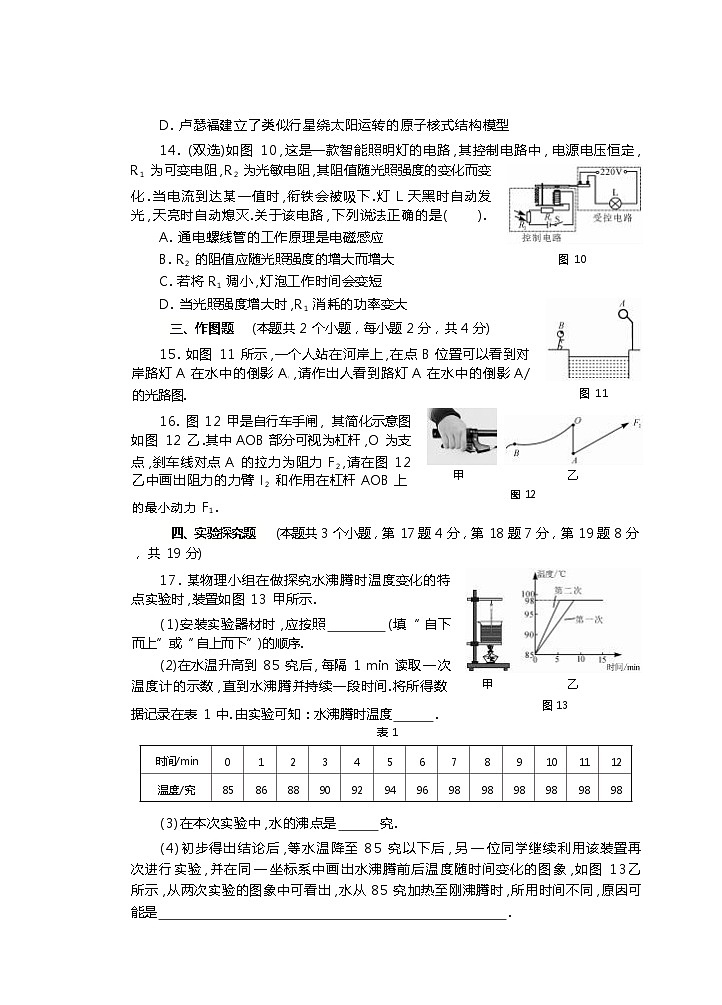

14. (双选)如图 10 ,这是一款智能照明灯的电路 ,其控制电路中 , 电源电压恒定 , R1 为可变电阻 ,R2 为光敏电阻 ,其阻值随光照强度的变化而变
化 . 当电流到达某 一值时 ,衔铁会被吸下 .灯 L 天黑时自动发
光 ,天亮时自动熄灭.关于该电路 ,下列说法正确的是( ).
A. 通电螺线管的工作原理是电磁感应
B. R2 的阻值应随光照强度的增大而增大 图 10
C. 若将 R1 调小 ,灯泡工作时间会变短
D. 当光照强度增大时 ,R1 消耗的功率变大
三、 作图题 (本题共 2 个小题，每小题 2 分，共 4 分)
15. 如图 11 所示 ,一个人站在河岸上 ,在点 B 位置可以看到对
岸路灯 A 在水中的倒影 A/ ,请作出人看到路灯 A 在水中的倒影 A/
的光路图. 图 11
16. 图 12 甲是自行车手闸 , 其简化示意图
如图 12 乙 .其中 AOB 部分可视为杠杆 ,O 为支
点 ,刹车线对点 A 的拉力为阻力 F2 ,请在图 12
乙中画出阻力的力臂 l2 和作用在杠杆 AOB 上 甲 乙
图 12
的最小动力 F1.
四、实验探究题 (本题共 3 个小题，第 17 题 4 分，第 18 题 7 分，第 19 题 8 分， 共 19 分)
17. 某物理小组在做探究水沸腾时温度变化的特
点实验时 ,装置如图 13 甲所示.
(1)安装实验器材时 ,应按照 (填“ 自下
而上”或“ 自上而下”)的顺序.
(2)在水温升高到 85 究后 , 每隔 1 min 读取 一 次
温度计的示数 ,直到水沸腾并持续一段时间.将所得数 甲 乙
据记录在表 1 中. 由实验可知：水沸腾时温度 .
表 1
图 13
(3)在本次实验中 ,水的沸点是 究.
(4)初步得出结论后 ,等水温降至 85 究以下后 , 另 一 位同学继续利用该装置再 次进行实验 ,并在同 一 坐标系中画出水沸腾前后温度随时间变化的图象 ,如图 13乙 所示 ,从两次实验的图象中可看出 ,水从 85 究加热至刚沸腾时 ,所用时间不同 ,原因可 能是 .
时间/min
0
1
2
3
4
5
6
7
8
9
10
11
12
温度/究
85
86
88
90
92
94
96
98
98
98
98
98
98
18. 在探究物体动能的大小与哪些因素有关的实验中 ,小明同学设计了如图 14 甲 、
乙 、丙所示的三次实验 .让铁球从同一 斜面上某处由静止开始向下 运动 ,然后与放在水平面上的纸盒相碰 ,铁球与纸盒在水平面上共 同移动一段距离后静止.
(1)本实验是通过 来反映铁球动能大小的 ,请你说出 一 个能够支持“动能大小可能与速度大小有关 ”的猜想依据：
.
(2)要探究动能大小与物体质量的关系 ,应保证铁球到达水平 面的速度相同 ,为了达到这一 目的所采取的具体操作方法是：
图 14
.
(3)选用甲、丙两次实验可以得出的结论是：物体质量相同时 , .
(4)三次实验中 ,碰撞前动能最小的是图 (填“ 甲”“乙”或“丙 ”)中的小球 ,判断 的依据是 .
19. 小明在做探究并联电路电流规律的实验 ,如图 15 甲是实验的电路图.
甲 乙 丙
图 15
(1)实验中 ,小明应该选择的两个小灯泡规格是 (填“相同”或“不同”)的.
(2)请用笔画线代替导线 ,按图 15 甲中的电路图把图 15 乙中的实物电路连接完整 (导线不得交叉).
(3)他正确连接电路闭合开关后 ,观察到灯 L2 发光 ,但灯 L1 不发光 , 电流表的示数为 零 , 电路可能存在的故障是： .排除故障后闭合开关 ,发现电流表指针 偏转角度很小 ,为了测量更准确 ,还应该进行的操作是： .
(4)他在测量灯 L2 的电流时 ,电流表的示数如图 15 丙所示 ,则电流表的示数为 A.
(5)另外两个小组也测出了两组电流并记录在表 2 中 , 由此可以初步得出并联电路
的电流规律： .
表 2
(6)大家在进行交流时 ,发现表格设计存在问题 ,请你指出该问题是： .
数据序号
L1 中的电流 I1
L2 中的电流 I2
干路中的电流 I
1
0.10
0.34
2
0.20
0.26
0.46
3
0.24
0.30
0.54
五、综合应用题 (本题共 2 个小题，第 20 题 8 分，第 21 题 9 分，共 17 分)
20. 如图 16 为一机器人穿着雪撬滑雪的情境. 已知机器人和雪撬的总质量为 20 kg , 雪撬与地面的接触面积为 4x10_2 m2 ,取 g =10 N/kg.
(1)机器人是靠电动机来提供动力的 ,其工作原理是 ； 机器人穿上雪撬可以减小对雪地的 .
(2)当机器人静止站立在水平面上时 ,求雪撬对地面的压强.
(3)机器人蓄电池充满电的电量为 1.5 kw.h ,充满电后 ,其电能的 80%提供给电动 机克服阻力做功. 机器人以 36 km/h 的速度在水平面上匀速滑行时所受阻力为 100 N , 求该机器人可匀速滑行的时间及电动机做功的功率.
图 16
21. 黑夜中 ,人们看不见楼道照明电灯的开关位置 ,生活十分不便 .于是 ,小明提出了 一个带有指示灯开关的设想 ,其设计方案如图 17 所示 .他选用 一 种单刀双掷开关 ,如图 17 中的 S；另外利用一个规格为“10 V 1 W”的小灯泡 ,和 一段规格为1.0X104 Ω/m 的电阻 丝配合 ,安装在图中的虚线框内组成指示灯 .这样 , 当 S 拨向 b 时 ,照明灯亮 、指示灯灭 , 可避免指示灯费电；当 S 拨向 a 时 ,照明灯灭、指示灯亮 ,可显示开关位置.
(1)为了使指示灯正常发光 ,虚线框内的指示灯和电阻丝的连接方式为 联.
(2)为使指示灯正常发光 ,请帮小明计算 一 下 ,需截取多长的 一 段电阻丝与小灯泡 连接.
(3)如果楼道照明灯的规格为“220 V 100 W”,一 天(24 h)中平均使用 6 h ,那么指示 灯所在的电路一天要耗电多少度？
(4)老师对小明能够想到设计带有指示灯的开关进行称赞后 ,说他的方案并不能作 为一种完善的产品进行推广应用.请说明原因.
图 17
2024年河南省中招第三次模拟考试试卷参考答案
物 理
一、填空题
1. 空气柱 音调
2. 头发带上了同种电荷相互排斥 人体到静电球
3. 电磁波 静止 不停地做无规则运动
4. 摩擦 形状
5. 不科学 人走路踩到较滑的地面时，脚会突然向前滑动，人由于惯性会向后仰，
而不是向前趴倒
6. 温水 5 3 300
二、选择题
7. C 8. B 9. A 10. D 11. C 12. C 13. BD 14. CD
三、作图题
15. 如图 1 所示. 16. 如图 2 所示.
图 1 图 2
四、实验探究题
17. (1)自下而上 (2)不变 (3)98 (4)水的质量减小(或酒精灯的火焰变大)
18. (1)纸盒被推动的距离 同一 电动车快速行驶比缓慢行驶时更难停下来(或刹
车距离更长)
(2)将质量不同的铁球从同一高度由静止释放
(3)速度越大，动能越大
(4)丙 铁球与纸盒在水平面上共同移动的距离最短
19. (1)不同
(2)如图 3 所示.
(3)L1 处断路 将电流表的量程改为“0~0.6 A ”
(4)0.24
并联电路中 ,干路中的电流等于各支路中的电流之和
(6)电流后没有写上单位“A ”
五 、 综合应用题
20. (1)通电导体在磁场中受力的作用(或通电线圈在磁场中受力转动) 压强
(2)雪撬对地面的压力 F=G=mg=20 kgx10 N/kg=200 N ,雪撬对地面的压强 P= =
200 N =5x103 pa.
4x10一2 m2
(3)机器人蓄电池充满电的总电能为 1.5 kw.h=5.4x106 J , 电动机克服阻力做功 w=
80%x5.4x106 J=4.32x106 J ,机器人匀速滑行时动力等于阻力 , 即F动 =f= 100 N ,该机器人可
匀速滑行的路程 s= = = 4.32x104 m=43.2 km ,该机器人可匀速滑行的时间
t= = . =1.2 h=4 320 s. 电动机做功的功率 P = = 4. J =1 000 w.
21. (1)串
(2)小灯泡额定电流I额 = = 0 =0.1 A ,小灯泡的电阻R小灯泡 = = =100 Ω ,
为保证指示灯正常工作 , 电阻丝两端的电压U阻 =U-U额 =220 V一 10 V=210 V , 电阻丝的电阻
R阻 = = =2 100 Ω ,则电阻丝的长度 l= =0.21 m=21 cm.
(3)开关指示灯工作时间 t2=24 h一6 h=18 h ,指示灯所在的电路共消耗电能 w=UI额t2=
220 Vx0.1 Ax10一3x18 h=0.396 kw.h.
(4)指示灯电路消耗电能太多或指示灯功率太大或电阻丝发热不但消耗电能 ,而且
使开关发热等.
