2024山东中考物理二轮微专题 坐标曲线题专项训练 (含答案)
展开
这是一份2024山东中考物理二轮微专题 坐标曲线题专项训练 (含答案)，共6页。试卷主要包含了10)，6)等内容，欢迎下载使用。

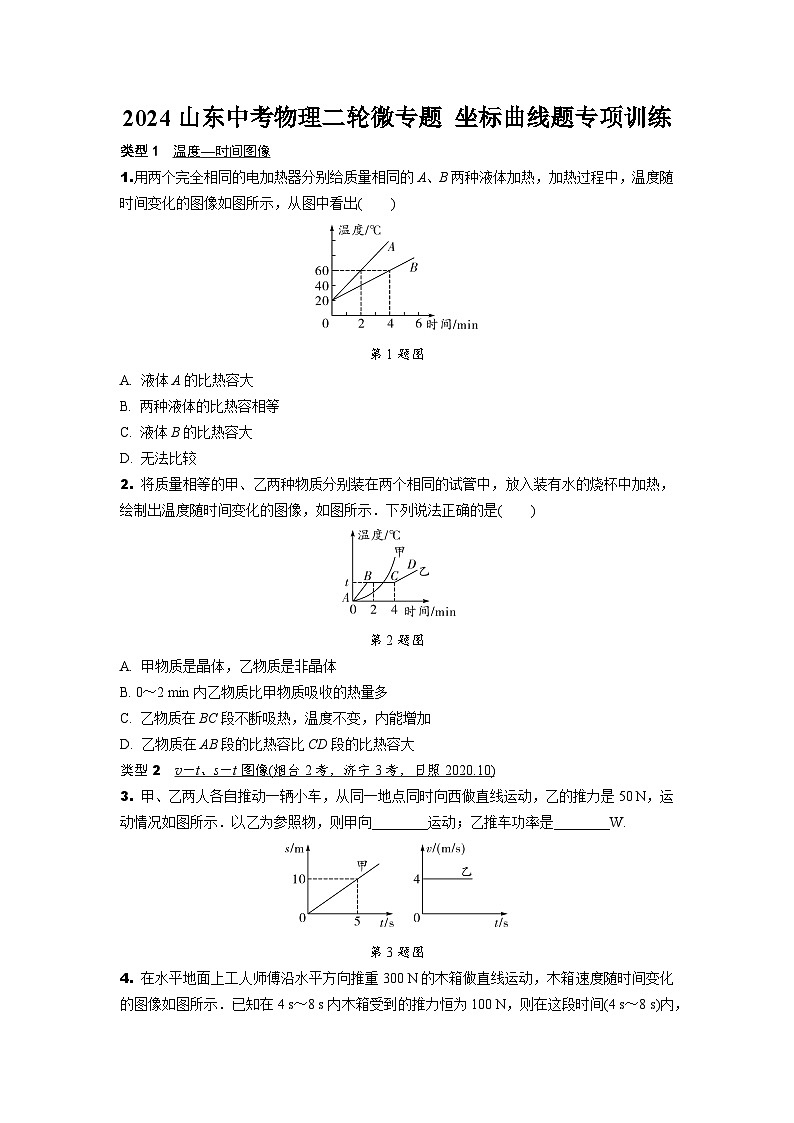

1.用两个完全相同的电加热器分别给质量相同的A、B两种液体加热，加热过程中，温度随时间变化的图像如图所示，从图中看出( )
第1题图
A. 液体A的比热容大
B. 两种液体的比热容相等
C. 液体B的比热容大
D. 无法比较
2. 将质量相等的甲、乙两种物质分别装在两个相同的试管中，放入装有水的烧杯中加热，绘制出温度随时间变化的图像，如图所示．下列说法正确的是( )
第2题图
A. 甲物质是晶体，乙物质是非晶体
B. 0～2 min内乙物质比甲物质吸收的热量多
C. 乙物质在BC段不断吸热，温度不变，内能增加
D. 乙物质在AB段的比热容比CD段的比热容大
类型2 v－t、s－t图像(烟台2考，济宁3考，日照2020.10)
3. 甲、乙两人各自推动一辆小车，从同一地点同时向西做直线运动，乙的推力是50 N，运动情况如图所示．以乙为参照物，则甲向________运动；乙推车功率是________W.
第3题图

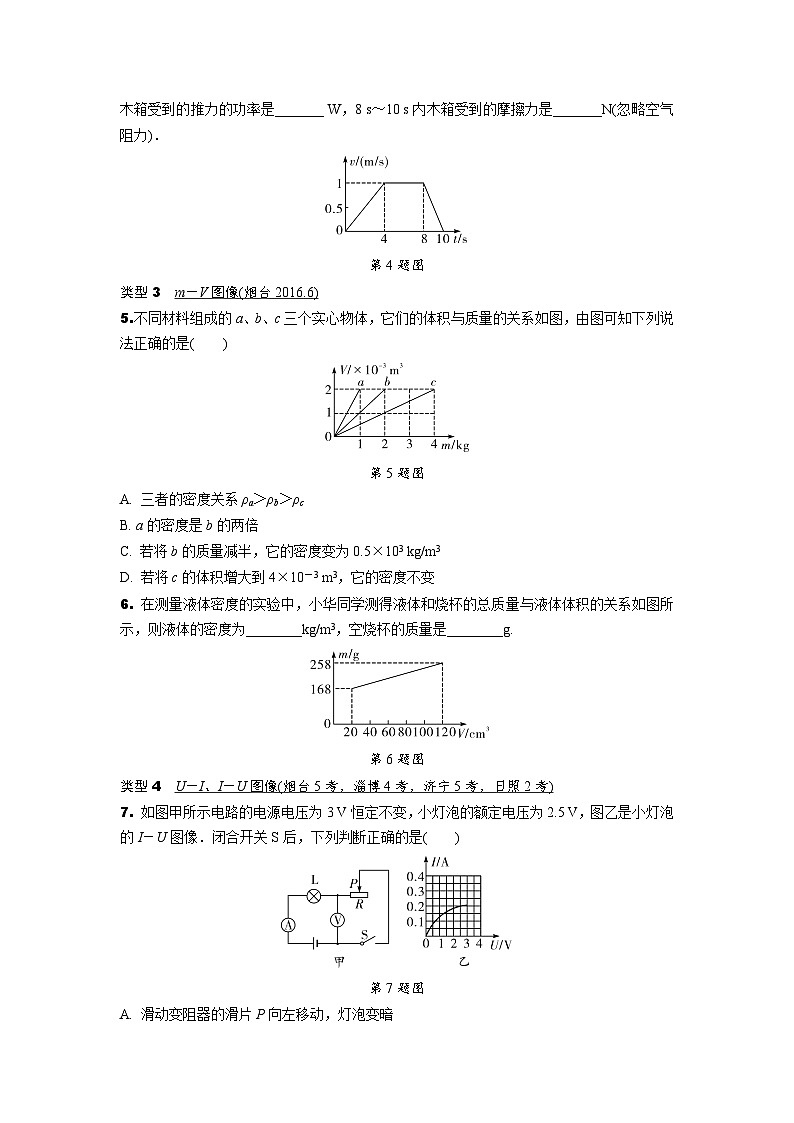

4. 在水平地面上工人师傅沿水平方向推重300 N的木箱做直线运动，木箱速度随时间变化的图像如图所示．已知在4 s～8 s内木箱受到的推力恒为100 N，则在这段时间(4 s～8 s)内，木箱受到的推力的功率是_______ W，8 s～10 s内木箱受到的摩擦力是_______N(忽略空气阻力)．
第4题图
类型3 m－V图像(烟台2016.6)
5.不同材料组成的a、b、c三个实心物体，它们的体积与质量的关系如图，由图可知下列说法正确的是( )
第5题图
A. 三者的密度关系ρa＞ρb＞ρc
B. a的密度是b的两倍
C. 若将b的质量减半，它的密度变为0.5×103 kg/m3
D. 若将c的体积增大到4×10－3 m3，它的密度不变
6. 在测量液体密度的实验中，小华同学测得液体和烧杯的总质量与液体体积的关系如图所示，则液体的密度为________kg/m3，空烧杯的质量是________g.
第6题图
类型4 U－I、I－U图像(烟台5考，淄博4考，济宁5考，日照2考)
7. 如图甲所示电路的电源电压为3 V恒定不变，小灯泡的额定电压为2.5 V，图乙是小灯泡的I－U图像．闭合开关S后，下列判断正确的是( )
第7题图
A. 滑动变阻器的滑片P向左移动，灯泡变暗
B. 小灯泡的电阻不随温度的改变而改变
C. 滑动变阻器的滑片P向右移动，电压表的示数变小
D. 小灯泡正常发光时，滑动变阻器的功率是0.1 W
8. 如图甲所示电路中，电源电压保持不变，闭合开关S，滑动变阻器滑片从b点向左移动到某点的过程中，两个电压表示数随电流表示数变化的图像如图乙所示，则电源电压为________V．当滑片在a点时，通电10 s，R0消耗的电能为________J.
第8题图
类型5 其他图像(淄博3考，日照3考)
9. 预计明年通车的雨城区“大兴二桥”在施工时，要向江中沉放大量的施工构件．如图甲所示，假设一正方体构件从江面被匀速吊入江水中，在沉入过程中，其下表面到水面的距离h逐渐增大，构件所受浮力F1、钢绳拉力F2随h的变化如图乙所示(g取10 N/kg)．下列判断正确的是( )
第9题图
A. 构件的边长为4 m
B. 构件的密度为3×103 kg/m3
C. 浮力F1随h变化的图线是图乙中的①图线
D. 当构件的下表面距江面4 m深时，构件上表面受到江水的压强为4×104 Pa
10. 如图甲所示电路，电源电压恒定不变，R0为定值电阻、R为电阻箱，调整电阻箱R的电阻值，电流表示数I的倒数与电阻箱阻值R的关系如图乙所示，以下说法中正确的是( )
第10题图
A. 电源电压为3.6 V
B. 通过R0的最大电流为2 A
C. 调整电阻箱R的阻值，则R的最大功率为0.75 W
D. 调整电阻箱R的阻值，则R0的最大功率为0.48 W
11. 如图甲所示，电源电压U恒定不变，R为定值电阻．闭合开关S，在滑动变阻器滑片P从a移向b的过程中，电路的总功率、定值电阻R的功率及滑动变阻器的功率与电流的关系图线如图乙所示，下列说法中正确的是( )
第11题图
A. 滑动变阻器功率为0.72 W滑片位置有2处，此2处电流表示数之和为1 A
B. 电压表示数与电流表示数比值不变
C. 电压表示数的减少量与电流表示数的增加量比值减小
D. 当电流表示数为1 A时，滑动变阻器的滑片P处于a端
12. 用如图甲所示的滑轮组缓慢提升不同物体，每次物体被提升的高度均为0.5 m．滑轮组的机械效率与物体受到重力的关系如图乙所示．不计摩擦，下列分析正确的是( )
第12题图
A. 动滑轮的重力为5 N
B. 该滑轮组的机械效率可以达到100%
C. 滑轮组的机械效率越高，拉力做功越少
D. 每次提升重物时，滑轮组做的额外功为5 J
13. 如图甲所示的容器放置在水平地面上，该容器上、下两部分都是圆柱形，其横截面积分别为S1、S2，容器底部装有控制阀门．容器内装有密度为0.8×103 kg/m3的液体，液体通过控制阀门匀速排出的过程中，容器底部受到液体的压强p随时间t变化关系如图乙所示．则阀门打开前液体的深度H＝________cm，上、下两部分横截面积之比S1∶S2＝________．(g取10 N/kg)
第13题图
参考答案
1. C 2. C 3. 东 200 4. 100 100 5. D 6. 0.9×103 150 7. D 8. 6 180 9. B 10. C
11. A 12. D 13. 15 1∶4
