2024年河南省南阳市桐柏县中考二模物理试题（原卷版+解析版）
展开
这是一份2024年河南省南阳市桐柏县中考二模物理试题（原卷版+解析版），共23页。试卷主要包含了本试卷g＝10N/kg等内容，欢迎下载使用。
注意事项：
1．本试卷共6页，五个大题，21小题，满分70分，考试时间60分钟。
2．本试卷g＝10N/kg
一、填空题（本题共6小题，每空1分，共14分）
1. N95口罩的中间层为多孔结构的熔喷布，在生产过程中通过处理，熔喷布携带大量电荷，能够_________（选填“吸引”或“排斥”）空气中的轻小物体。这类口罩使用后通过水洗，_________（选填“能”或“不能”）继续使用。
2. 如图所示是我国早期的指南针——司南。东汉学者王充在《论衡》中记载：“司南之杓，投之于地，其柢指南”，其“柢”指南是因为受到_________的作用，“柢”应该为该磁体的_________极。司南在光滑的青铜盘比在粗糙的桌面上更能正确指向，是因为司南与桌面之间_________的影响了实验效果。
3. 小明利用手机通过家里的wifi上网，信息是通过_________来传递的。爸爸妈妈在小明上课时将书房门关上，给小明创造一个安静的学习环境，这是在_________减弱噪声的影响。
4. 如图所示AOB是光滑轨道，A点的高度H为1m，B点的高度h为55cm，让小钢球从A点由静止开始自由滑下，沿轨道AOB到达B点后离开（不计空气阻力）。查阅资料得知：物体的动能、重力势能的表达式分别为、Ep＝mgh，m为物体的质量，v为物体的速度，h为物体距离水平面的高度，则小球到达B点的速度是_____________，小钢球离开B点后的运动轨迹是_________。
5. 小明书桌上有个可以调节的小台灯，其电路如图甲所示。电源电压保持不变，灯泡L的额定电压为24V，闭合开关S后，当滑片P从最右端滑到最左端的过程中，小灯泡的I-U关系图像如图乙所示。当灯泡正常发光时，台灯的额定功率为_________W。滑动变阻器的最大阻值为_________Ω。调节滑动变阻器R，使灯泡的实际功率为3.6W时，则此时滑动变阻器R的实际功率_________W。
6. 物理知识是从实际中来，又要应用到实际中去。根据我们学习的物理知识，请设计三个不同的有关生活事例的物理实验，并完成下表。
二、选择题（本题共8小题，每小题2分，共16分．第7～12题每小题只有一个选项符合题目要求，第13～14题每小题有两个选项符合题目要求，全部选对得2分，选对但不全得1分，有错选的得0分）
7. 开封桶子鸡是河南省特色美食之一，色泽金黄，肉质细嫩。下列关于桶子鸡的卤制过程，说法错误的是（ ）
A. 桶子鸡是通过热传递的方式来增加内能的
B 卤汤沸腾后继续吸热温度不变
C. 卤制过程中卤味香气四溢说明分子在做无规则运动
D. 桶子鸡的温度越高，含有的热量越多
8. 目前，人类社会已经进入互联网时代，同学们通过互联网网络课堂在家就能进行学习。但长时间盯着电脑或手机屏幕，容易导致视力下降，下列图中属于近视眼原理图以及需要选用进行矫正的透镜是（ ）
A. 甲、丙B. 甲、丁C. 乙、丙D. 乙、丁
9. 如图所示是小明家中某房间电路的一部分，对此电路，下列说法正确的是（ ）
A. 控制电灯的开关短路，会造成家庭电路中总电流过大，空气开关跳闸
B. 当开关S闭合，灯泡L发光，这时用试电笔接触C点，氖管发光
C. 若L左侧的零线断路，则用试电笔测插座的两孔，两孔都发光
D. 用试电笔测插座的两孔，两孔都发光
10. 在图所示的事例中关于压强的说法正确的是（ ）
A. 图甲中瓶子倒置时瓶盖受到水压力小于瓶子正立时瓶底受到水的压力
B. 图乙中的洗手间的下水管是利用流体中流速大的地方压力小的原理工作的
C. 图丙中“瓶吞鸡蛋”实验可以说明大气压的存在，若瓶子侧放则无法完成实验
D. 图丁中吸盘在挂上碗勺后不会掉下来的原因是因为大气压的作用
11. 如图所示，A物体重50N，B物体重30N，此时A物体恰好向右做匀速直线运动，A受到的滑动摩擦力为重力的0.3倍，忽略绳与轮之间的摩擦，下列说法正确的是（ ）
A. 动滑轮的重力为20N
B. A物体对桌面的压力和A物体的重力是一对平衡力
C. 剪断拉A物体的绳子，由于没有绳对A物体的拉力，物体A将静止
D. A物体向右运动0.2m，B物体将竖直下落0.1m
12. 随着生活水平的提高，电动自行车已经走进了千家万户，如图所示。下列关于电动自行车说法错误的是（ ）
A. 如果电动车输出电功率一定，电动自行车爬坡时，需要减小速度
B. 电动自行车尾灯通过小灯泡发出红色的光来增加警示性
C. 用手机给电动车拍照，电动车距离镜头越近，所成的像越大
D. 电动自行车通过电动机提供动力，电动机的工作原理是通电导体在磁场中受力运动
13. 把木块放入装满水的溢水杯中，静止时溢出水的体积为V1（如图甲）；用细针将该木块全部压入水中，溢出水的总体积为V2（如图乙），忽略细针的体积，则（ ）
A. 缓慢下压木块的过程中，溢水杯底部受到水的压强变大
B. 地面受到的压力变大
C. 木块的密度为
D. 木块全部压入水中静止时，细针对木块的压力大小为p水g（V2-V1）
14. 如图是物理兴趣小组设计的测量身高的电路图，其中电源电压保持不变，Rp是一个滑动变阻器，定值电阻R0为保护电阻，测量仪是由电流表或电压表改装而成。在测量人的身高时，测量仪的示数会随被测者身高的升高而变大，则下列分析错误的是（ ）
A. 测量仪是由电流表改装成的
B. 该测量仪的表盘的刻度是不均匀的
C. 被测者身高越高，电路消耗电功率越大
D. 使用一段时间后由于电池的电压降低，测相同的高度，测量仪示数变小
三、作图题（本题共2小题，每小题2分，共4分）
15. 小明站在池水旁A点看到水中B点有这样的景象，云在水中飘，鱼在云中游（所看到的鱼和云都简化为B点），请标出云在空中的位置（用C表示）和鱼在池水里的大致位置（用D表示）
16. 如图所示，箱子随水平传送带向右做加速直线运动，请画出箱子所受力的示意图（空气阻力不计）。
四、实验与探究题（本题共3小题，第17题4分，第18题6分，第19题8分，共18分）
17. 物理实验小组用如图所示的装置探究“水的沸腾时温度变化特点”实验：
（1）由表格可知，本次实验应选用测温物质为_________的温度计；
（2）纠正错误后，小聪开始进行实验，他观察到水沸腾前和沸腾时水中气泡的上升情况不同，如图B、C所示，则图_________是水在沸腾前的情况，在对温度计进行观察读数时，发现温度计上部出现许多小水珠，这些小水珠是_________形成的（填物态变化名称），此时温度计的示数如图D所示，说明此时气压_________标准大气压（选填“大于”“等于”或“小于”）；
18. 某物理实验小组要探究“滑动摩擦力的大小与什么因素有关”，通过图所示实验操作验证这些猜想：
（1）如图甲所示，实验中应该用弹簧测力计沿水平方向_________拉动长方体木块在木板上滑动，根据_________知识测出木块所受的摩擦力的大小；
（2）如果要验证滑动摩擦力的大小与接触面的粗糙程度的关系，应该选择_________两幅图所示的实验步骤来操作，根据图中弹簧测力计的示数可得出结论：_________；
（3）如果想探究摩擦力与接触面积的关系，可以将木块切去一半，重复甲的操作过程，如图丁所示。比较甲和丁的实验结果，于是小明得出结论：滑动摩擦力的大小与接触面积的大小有关。你认为他的结论_________（填“可靠”或“不可靠”），理由_________。
19. 在探究小灯泡亮度的实验中，有如下器材：待测小灯泡（额定电压为2.5V、正常发时电阻约6Ω）、电源（电压恒为3V）、电流表（0～0.6A）、电压表（0～3V）、滑动变阻器（20Ω、1A）、开关各一只，导线若干。
（1）如图甲所示是小明开始时连接的电路，仔细观察发现该电路存在连接错误，但只需改动一根导线，即可使电路连接正确。请你在应改动的导线上打“x”，并用笔画线代替导线画出正确的接法_________；
（2）故障解决后，闭合开关，发现小灯泡较暗，为了使灯泡正常发光，应向_________调节滑动变阻器滑片，当小灯泡正常发光时，电流表示数如图乙所示，小灯泡的额定功率为_________W；
（3）小明在实验中进行了多次测量，目的是_________；
A.求出灯泡在不同电压下的功率的平均值，这样可以减小误差
B.求出灯泡的亮度与灯泡的实际功率之间的关系
（4）完成上述实验后，小丽找来一个已知阻值为R0的定值电阻和一个单刀双掷开关，借助部分现有的实验器材，设计了如图所示的实验电路，准备测量小灯泡正常发光时的电阻，请你帮她完成下列实验步骤：
①连接好实验电路，闭合开关S1，将开关S2拨到触点_________（选填“1”或“2”），移动滑片，使电压表的示数为_________V；
②保持滑片的位置不动，_________，读出电压表的示数为U；
③小灯泡正常发光时电阻表达式为RL＝_________。（用已知量和测量量表示）
五、综合应用题（本题共2小题，每题9分，共18分）
20. 如图所示为农业路高架桥，在南阳路东向西上行农业路高架引桥长150米，引桥高10米。一质量为1.6t的小轿车静止时与桥面接触的总面积为0.2m2，小轿车45kW的恒定功率通过该引桥时，速度为54km/h。物理学中常把实际的研究对象抽象为“物理模型”，引桥可以看作是斜面机械模型。求：
（1）小轿车静止在水平桥面时对水平桥面的压强；
（2）小轿车通过引桥时该引桥效率；
（3）小轿车通过引桥时所受的阻力。
21. 建设“海绵城市”，就是在市区内建一些地下蓄水池，当下大雨来不及排走的水会流入地下蓄水池，当池内水位达到一定高度时用水泵把蓄水池内的水排走。如图甲是小明设计的地下蓄水池（未画出）水位监测及排水电路，R为定值电阻，R1为置于池底的压敏电阻，其阻值与上方水深度的关系如图乙所示。已知：电压U＝12V；当电磁铁钱圈中的电流I≤0.04A时，铁质开关K被释放；当I＞0.048A时，K被吸上，从而通过控制池底水泵将水位保持在一定的范围内，此电路能控制池内的最高水位1m。电磁铁线圈电阻不计。
（1）当池内水位升高时，R1受到的压力_________（填“变大”“变小”或“不变”），电压表的示数__________（填“变大”“变小”或“不变”）；
（2）求定值电阻R的阻值及此电路控制的最低水位_________；
（3）求当水位最高时，压敏电阻R1在1分钟内消耗的电能_________。

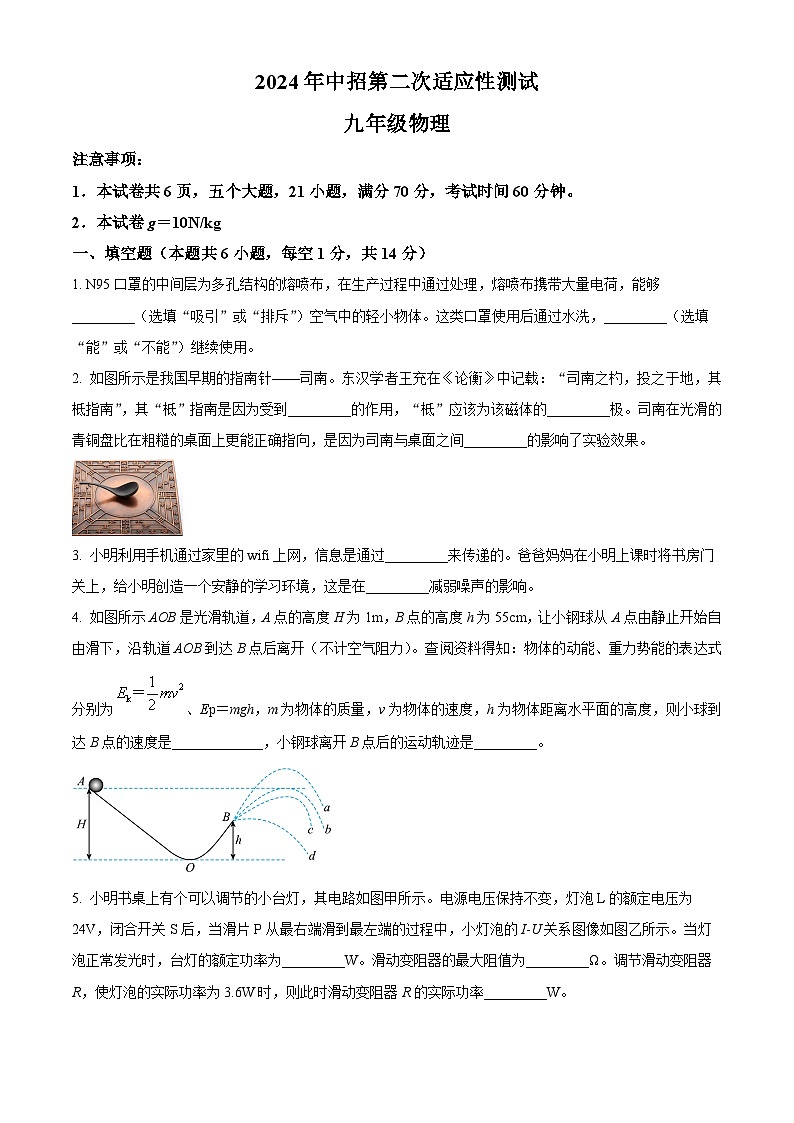

2024年中招第二次适应性测试
九年级物理
注意事项：
1．本试卷共6页，五个大题，21小题，满分70分，考试时间60分钟。
2．本试卷g＝10N/kg
一、填空题（本题共6小题，每空1分，共14分）
1. N95口罩的中间层为多孔结构的熔喷布，在生产过程中通过处理，熔喷布携带大量电荷，能够_________（选填“吸引”或“排斥”）空气中的轻小物体。这类口罩使用后通过水洗，_________（选填“能”或“不能”）继续使用。
【答案】 ①. 吸引 ②. 不能
【解析】
【详解】[1]带电体具有吸引轻小物体的性质，无纺布表面携带大量电荷，能够吸引空气中的轻小物体。
[2]这类口罩使用后水洗会使材料结构破坏，导致口罩失去过滤效果的功能，不能继续使用。
2. 如图所示是我国早期的指南针——司南。东汉学者王充在《论衡》中记载：“司南之杓，投之于地，其柢指南”，其“柢”指南是因为受到_________的作用，“柢”应该为该磁体的_________极。司南在光滑的青铜盘比在粗糙的桌面上更能正确指向，是因为司南与桌面之间_________的影响了实验效果。
【答案】 ①. 地磁场 ②. 南 ③. 摩擦力
【解析】
【详解】[1]司南是用天然磁石磨制成的勺子，其本质就是一块磁铁，在地磁场中受到磁力的作用。
[2]由“司南之杓，投之于地，其柢指南”可知，司南的长柄指的是地理的南极，即地磁的N极，所以其“柢”应该为磁体的南极，即S极。
[3]把天然磁石按照正确方法打磨成磁勺后，放在粗糙的木盘上，使磁勺水平自由转动直至最终静止，由于摩擦力较大，磁勺总不能正确指向，将粗糙木盘换成较光滑的青铜盘，摩擦力减小了才略有改善。这是因为司南与桌面之间的摩擦力影响了实验效果。
3. 小明利用手机通过家里的wifi上网，信息是通过_________来传递的。爸爸妈妈在小明上课时将书房门关上，给小明创造一个安静的学习环境，这是在_________减弱噪声的影响。
【答案】 ①. 电磁波 ②. 传播过程中
【解析】
【详解】[1]手机是人们常用的通讯工具，它传递信息依靠的是电磁波，手机既能发射电磁波也能接收电磁波，利用手机通过家里的wifi上网是利用电磁波进行的。
[2]学习时把房门关上，阻止声音的传播，是在传播过程中来减弱噪声。
4. 如图所示AOB是光滑轨道，A点的高度H为1m，B点的高度h为55cm，让小钢球从A点由静止开始自由滑下，沿轨道AOB到达B点后离开（不计空气阻力）。查阅资料得知：物体的动能、重力势能的表达式分别为、Ep＝mgh，m为物体的质量，v为物体的速度，h为物体距离水平面的高度，则小球到达B点的速度是_____________，小钢球离开B点后的运动轨迹是_________。
【答案】 ①. 3m/s ②. c
【解析】
【详解】[1][2]小球由A点运动到B点，高度降低了
1m-0.55m=0.45m
光滑轨道，不计空气阻力，机械能守恒，重力势能转化动能
小球离开B点后到达最高点是有一定的速度，高度比A点低，由于惯性离开B点时继续斜向上运动，因此沿c路径。

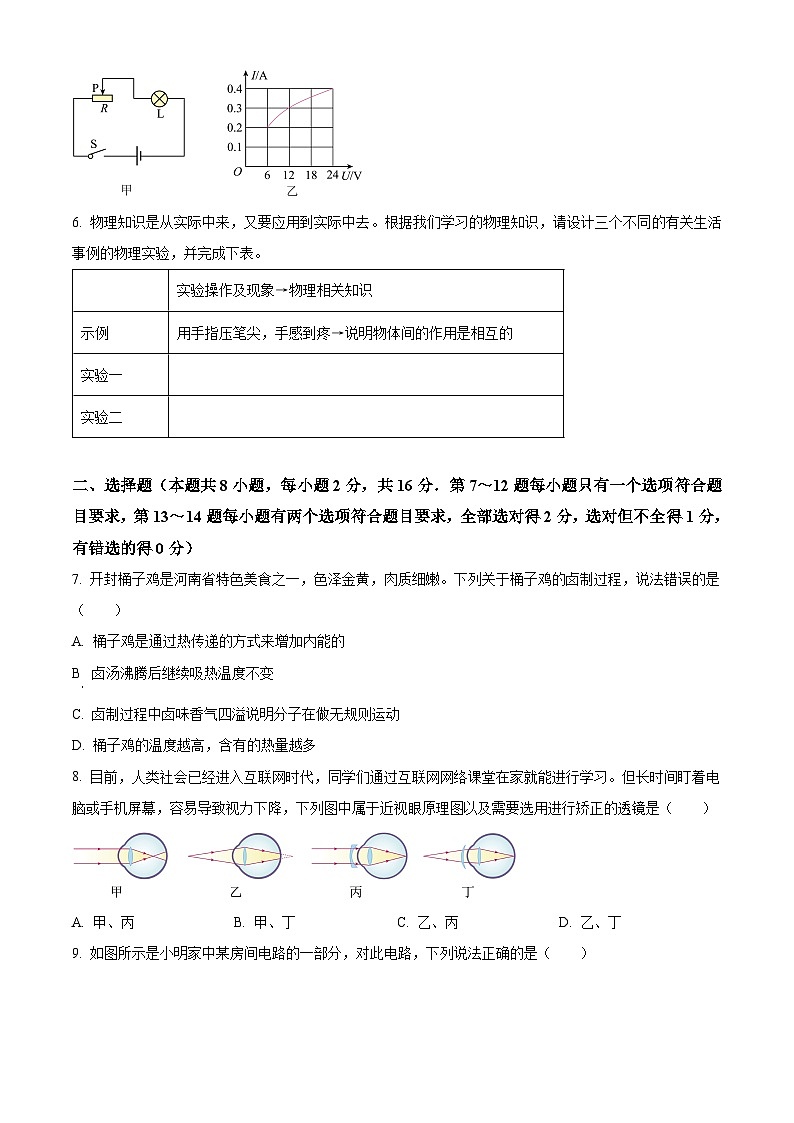

5. 小明书桌上有个可以调节的小台灯，其电路如图甲所示。电源电压保持不变，灯泡L的额定电压为24V，闭合开关S后，当滑片P从最右端滑到最左端的过程中，小灯泡的I-U关系图像如图乙所示。当灯泡正常发光时，台灯的额定功率为_________W。滑动变阻器的最大阻值为_________Ω。调节滑动变阻器R，使灯泡的实际功率为3.6W时，则此时滑动变阻器R的实际功率_________W。
【答案】 ①. 9.6 ②. 90 ③. 3.6
【解析】
【详解】[1]灯泡L的额定电压为24V，由图乙可知，此时通过灯泡的电流为0.4A，则灯泡的额定功率
[2]当滑片P位于最左端，电源电压等于小灯泡两端的电压为24V，当滑片P位于最右端，R两端电压等于电源电压减去小灯泡两端的电压为
则滑动变阻器的最大阻值
[3]当灯泡实际功率为3.6W时，观察图乙，当灯泡两端电压为12V时，电流0.3A，由P=UI可知灯泡实际功率为3.6W，由串联电路的电压规律可知，此时变阻器分得的电压
因串联电路中各处的电流相等，则此时变阻器的实际功率
6. 物理知识是从实际中来，又要应用到实际中去。根据我们学习的物理知识，请设计三个不同的有关生活事例的物理实验，并完成下表。
【答案】见解析
【解析】
【详解】实验一：用手指压笔尖和笔帽，压笔尖时手指会更疼→说明在压力一定时，受力面积越小，压力的作用效果越明显。
实验二：使劲拧矿泉水瓶下部，使其发生严重形变→说明力可以改变物体的形状。
二、选择题（本题共8小题，每小题2分，共16分．第7～12题每小题只有一个选项符合题目要求，第13～14题每小题有两个选项符合题目要求，全部选对得2分，选对但不全得1分，有错选的得0分）
7. 开封桶子鸡是河南省特色美食之一，色泽金黄，肉质细嫩。下列关于桶子鸡的卤制过程，说法错误的是（ ）
A. 桶子鸡是通过热传递的方式来增加内能的
B. 卤汤沸腾后继续吸热温度不变
C. 卤制过程中卤味香气四溢说明分子在做无规则运动
D. 桶子鸡的温度越高，含有的热量越多
【答案】D
【解析】
【详解】A．热从锅中以热量的形式传递到桶子鸡中，是通过热传递的方式来增加内能的，故A正确，不符合题意；
B．液体沸腾需要持续吸热，但是温度不变，所以卤汤沸腾后继续吸热温度不变，故B正确，不符合题意；
C．分子在永不停息地做无规则运动，卤制过程中卤味香气四溢是扩散现象，可说明分子在做无规则运动，故C正确，不符合题意；
D．热量是个过程量，不能说“含有热量”、“有热量”，可以说“吸收热量”或“放出热量”，故D错误，符合题意。
故选D。
8. 目前，人类社会已经进入互联网时代，同学们通过互联网网络课堂在家就能进行学习。但长时间盯着电脑或手机屏幕，容易导致视力下降，下列图中属于近视眼原理图以及需要选用进行矫正的透镜是（ ）
A. 甲、丙B. 甲、丁C. 乙、丙D. 乙、丁
【答案】A
【解析】
【详解】同学们长时间盯着电脑或手机屏幕，容易导致近视眼，晶状体太厚，远处的物体发出的光线经晶状体后会提前会聚，近视眼形成的光路图如图甲所示，需要选用凹透镜将提前会聚的光线发散一些，让像成在视网膜上，矫正光路图如图丁所示，故A符合题意，BCD不符合题意。
故选A。

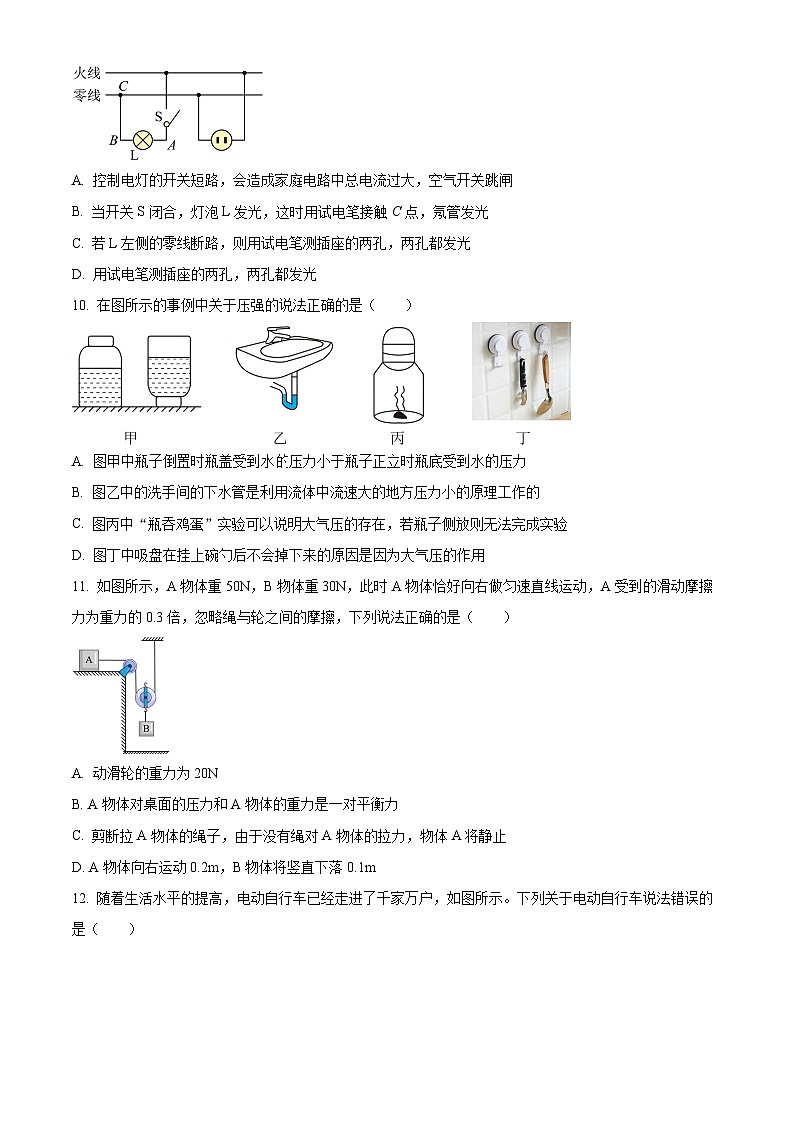

9. 如图所示是小明家中某房间电路的一部分，对此电路，下列说法正确的是（ ）
A. 控制电灯的开关短路，会造成家庭电路中总电流过大，空气开关跳闸
B. 当开关S闭合，灯泡L发光，这时用试电笔接触C点，氖管发光
C. 若L左侧的零线断路，则用试电笔测插座的两孔，两孔都发光
D. 用试电笔测插座的两孔，两孔都发光
【答案】C
【解析】
【详解】A．控制电灯的开关短路，就是开关闭合，这是灯泡接入家庭电路，正常工作，不会造成家庭电路中总电流过大，空气开关不会跳闸，故A错误；
B．当开关S闭合，灯泡L发光，这时用试电笔接触C点，电流通过火线到开关到灯泡L到C点之间流向零线形成闭合回路，电流不会从C点到试电笔到人体到大地；因为试电笔和人体被短路，所以氖管不会发光，故B错误；
C．若L左侧的零线断路，则用试电笔测插座的两孔，两孔都发光。电流从火线到开关到灯泡到C点向右到两孔插座的左孔到试电笔到人体到大地，形成闭合回路，试电笔氖管发光；另一条支路，两孔插座的右孔连火线氖管会发光，故C正确；
D．用试电笔测插座的两孔，只有连火线的右孔氖管会发光，左孔接零线不会发光，故D错误。
故选C。
10. 在图所示的事例中关于压强的说法正确的是（ ）
A. 图甲中瓶子倒置时瓶盖受到水的压力小于瓶子正立时瓶底受到水的压力
B. 图乙中的洗手间的下水管是利用流体中流速大的地方压力小的原理工作的
C. 图丙中“瓶吞鸡蛋”实验可以说明大气压的存在，若瓶子侧放则无法完成实验
D. 图丁中吸盘在挂上碗勺后不会掉下来的原因是因为大气压的作用
【答案】A
【解析】
【详解】A．图甲中瓶子正立时瓶底受到水的压力等于水的重力，瓶子倒置时瓶底侧壁会分担一部分水的重力，所以倒立时瓶盖受到水的压力小于水的重力，故A正确；
B．图乙中的洗手间的下水管是利用连通器的原理工作的，故B错误；
C．图丙中“瓶吞鸡蛋”实验可以说明大气压的存在，若瓶子侧放则也可以完成实验，因为大气朝各个方向都有压强，故C错误；
D．图丁中吸盘在挂上碗勺后不会掉下来的原因是因为摩擦力的存在，摩擦力与重力在竖直方向上平衡，故D错误。
故选A。
11. 如图所示，A物体重50N，B物体重30N，此时A物体恰好向右做匀速直线运动，A受到的滑动摩擦力为重力的0.3倍，忽略绳与轮之间的摩擦，下列说法正确的是（ ）
A. 动滑轮的重力为20N
B. A物体对桌面的压力和A物体的重力是一对平衡力
C. 剪断拉A物体的绳子，由于没有绳对A物体的拉力，物体A将静止
D A物体向右运动0.2m，B物体将竖直下落0.1m
【答案】D
【解析】
【详解】A．A物体重力为50N，受到的摩擦力
则悬挂B物体的动滑轮受到两股绳向上的拉力为30N，因为A与B一起匀速运动，B物体重力为30N，所以该动滑轮为轻质滑轮，重力为0，故A错误；
B．由图可知，桌面是水平的，A物体对桌面的压力和A物体的重力的方向相同，不是一对平衡力，故B错误；
C．剪断拉A物体的绳子，虽然没有绳对A物体的拉力，A物体由于惯性继续向右运动，但是在摩擦力的作用下做减速运动，最终静止，故C错误；
D．A物体在动滑轮绳子自由端，省力费距离，所以B物体的距离是A物体运动距离的0.5倍为0.1m，故D正确。
故选D。
12. 随着生活水平的提高，电动自行车已经走进了千家万户，如图所示。下列关于电动自行车说法错误的是（ ）
A. 如果电动车输出电功率一定，电动自行车爬坡时，需要减小速度
B. 电动自行车尾灯通过小灯泡发出红色的光来增加警示性
C. 用手机给电动车拍照，电动车距离镜头越近，所成的像越大
D. 电动自行车通过电动机提供动力，电动机的工作原理是通电导体在磁场中受力运动
【答案】B
【解析】
【详解】A．电动车输出功率一定，根据可知，爬坡时需要通过减小速来来增大拉力，故A正确，不符合题意；
B．尾灯用红色反射镜制造，是通过反射红光来增加警示性，引起后方人们的注意，故B错误，符合题意；
C．用手机给电动车拍照，电动车距离镜头越近，物近像远像变大，所成的像越大，故C正确，不符合题意；
D．电动自行车通过电动机提供动力，电动机的工作原理是通电导体在磁场中受力运动，故D正确，不符合题意。
故选B。
13. 把木块放入装满水的溢水杯中，静止时溢出水的体积为V1（如图甲）；用细针将该木块全部压入水中，溢出水的总体积为V2（如图乙），忽略细针的体积，则（ ）
A. 缓慢下压木块的过程中，溢水杯底部受到水的压强变大
B. 地面受到的压力变大
C. 木块的密度为
D. 木块全部压入水中静止时，细针对木块的压力大小为p水g（V2-V1）
【答案】CD
【解析】
【详解】A．缓慢下压木块的过程中，水面深度不变，所以溢水杯底部受到水的压强不变，故A错误；
B．地面受到的压力等于地面对溢水杯的支持力。溢水杯自身竖直向下的重力、水对溢水杯向下的压力和地面对溢水杯向上的支持力是一组平衡力。因为溢水杯自身竖直向下的重力和水对溢水杯向下的压力不变，所以地面对溢水杯向上的支持力也不变，则地面受到的压力不变，故B错误；
C．木块漂浮时重力等于浮力
G=F浮=ρ水gV1
木块浸没时木块体积V=V2，则木块的密度为
故C正确；
D．木块全部压入水中静止时，细针对木块的压力、木块的重力和木块受到的浮力是一组平衡力，则
F压=F浮-G=ρ水gV2-ρ水gV1=ρ水g（V2-V1）
故D正确。
故CD。
14. 如图是物理兴趣小组设计的测量身高的电路图，其中电源电压保持不变，Rp是一个滑动变阻器，定值电阻R0为保护电阻，测量仪是由电流表或电压表改装而成。在测量人的身高时，测量仪的示数会随被测者身高的升高而变大，则下列分析错误的是（ ）
A. 测量仪是由电流表改装成的
B. 该测量仪的表盘的刻度是不均匀的
C. 被测者身高越高，电路消耗电功率越大
D. 使用一段时间后由于电池的电压降低，测相同的高度，测量仪示数变小
【答案】AC
【解析】
【详解】A．该测量仪与RP并联，所以是由电压表改装而成的，故A错误，A符合题意；
B．测量仪的电压
U与RP不成正比，所以，当电压表作为测量仪时刻度盘不均匀，故B正确，B不符合题意；
C．被测者身高越高，RP变大，总电阻变大，总电流变小，则由电路消耗的电功率可知，电路消耗的电功率变小，故C错误，C符合题意；
D．使用一段时间后由于电池的电压降低，测相同的高度时RP不变，总电阻不变，总电流减小，所以电压表示数减小，则测量仪示数变小，故D正确，D不符合题意。
故选AC。
三、作图题（本题共2小题，每小题2分，共4分）
15. 小明站在池水旁A点看到水中B点有这样的景象，云在水中飘，鱼在云中游（所看到的鱼和云都简化为B点），请标出云在空中的位置（用C表示）和鱼在池水里的大致位置（用D表示）
【答案】
【解析】
【详解】A点是人眼，人看到水里的鱼和天空中的云在B处，即鱼的像和云的像在B处，连接AB，与水面交于O点，即为入射点，作B关于水面的对称点C为云在空中的位置，连接CO为入射光线；光从水中斜射入空气中会发生折射，折射光线远离法线，鱼的实际位置在B点的下方，标出大致位置D点，连接DO为入射光线。如下所示：
16. 如图所示，箱子随水平传送带向右做加速直线运动，请画出箱子所受力示意图（空气阻力不计）。
【答案】
【解析】
【详解】箱子随水平传送带向右做加速直线运动，受到水平向右的摩擦力；竖直方向上有重力和支持力，物体竖直方向上是静止的，重力和支持力就是一对平衡力，大小相等、方向相反，如下图所示：
四、实验与探究题（本题共3小题，第17题4分，第18题6分，第19题8分，共18分）
17. 物理实验小组用如图所示的装置探究“水的沸腾时温度变化特点”实验：
（1）由表格可知，本次实验应选用测温物质为_________的温度计；
（2）纠正错误后，小聪开始进行实验，他观察到水沸腾前和沸腾时水中气泡的上升情况不同，如图B、C所示，则图_________是水在沸腾前的情况，在对温度计进行观察读数时，发现温度计上部出现许多小水珠，这些小水珠是_________形成的（填物态变化名称），此时温度计的示数如图D所示，说明此时气压_________标准大气压（选填“大于”“等于”或“小于”）；
【答案】 ①. 水银 ②. C ③. 液化 ④. 小于
【解析】
【详解】（1）[1]在标准大气压下，沸水的温度是100℃，酒精的沸点是78℃，水银的沸点是357℃，水银的沸点高于沸水的温度，所以测沸水的温度要选水银温度计。
（2）[2]B图中气泡在上升过程中体积不断增大，所以是沸腾时的现象，C图气泡在上升过程中体积减小，所以是沸腾前的现象。
[3]小水珠为液态，是由水蒸气遇冷液化形成的。
[4]图D中温度计的分度值为1℃，温度计的示数为97℃；水的沸点与大气压强有关，大气压强越大沸点越高，大气压强越小沸点越低，由于97℃＜100℃，则说明此时气压小于一个标准大气压；
18. 某物理实验小组要探究“滑动摩擦力的大小与什么因素有关”，通过图所示实验操作验证这些猜想：
（1）如图甲所示，实验中应该用弹簧测力计沿水平方向_________拉动长方体木块在木板上滑动，根据_________知识测出木块所受的摩擦力的大小；
（2）如果要验证滑动摩擦力的大小与接触面的粗糙程度的关系，应该选择_________两幅图所示的实验步骤来操作，根据图中弹簧测力计的示数可得出结论：_________；
（3）如果想探究摩擦力与接触面积的关系，可以将木块切去一半，重复甲的操作过程，如图丁所示。比较甲和丁的实验结果，于是小明得出结论：滑动摩擦力的大小与接触面积的大小有关。你认为他的结论_________（填“可靠”或“不可靠”），理由_________。
【答案】 ①. 匀速 ②. 二力平衡 ③. 甲、丙 ④. 当压力大小相同时，接触面粗糙程度越大，滑动摩擦力越大 ⑤. 不可靠 ⑥. 没有控制压力相同
【解析】
【详解】（1）[1][2]实验中应该用弹簧测力计沿水平方向匀速直线拉动长方体木块在木板上滑动，物体在水平方向上受到平衡力的作用，从而根据二力平衡知识测出木块所受的摩擦力的大小。
（2）[3][4]如果要探究摩擦力与接触面积的关系，要控制压力大小相同，在其他条件相同，接触面粗糙程度不同的情况下，比较摩擦力的大小。故应该选择甲、丙两幅图所示的实验步骤来操作，可得出结论：当压力大小相同时，接触面粗糙程度越大，滑动摩擦力越大。
（3）[5][6]探究滑动摩擦力与受力面积的关系，要控制压力和接触面粗糙程度相同，将木块切去一半，重复甲的操作过程，此时接触面积变小了，压力大小也变化了，没有控制压力相同，所以他的结论不可靠。
19. 在探究小灯泡亮度的实验中，有如下器材：待测小灯泡（额定电压为2.5V、正常发时电阻约6Ω）、电源（电压恒为3V）、电流表（0～0.6A）、电压表（0～3V）、滑动变阻器（20Ω、1A）、开关各一只，导线若干。
（1）如图甲所示是小明开始时连接的电路，仔细观察发现该电路存在连接错误，但只需改动一根导线，即可使电路连接正确。请你在应改动的导线上打“x”，并用笔画线代替导线画出正确的接法_________；
（2）故障解决后，闭合开关，发现小灯泡较暗，为了使灯泡正常发光，应向_________调节滑动变阻器滑片，当小灯泡正常发光时，电流表示数如图乙所示，小灯泡的额定功率为_________W；
（3）小明在实验中进行了多次测量，目的是_________；
A.求出灯泡在不同电压下的功率的平均值，这样可以减小误差
B.求出灯泡的亮度与灯泡的实际功率之间的关系
（4）完成上述实验后，小丽找来一个已知阻值为R0的定值电阻和一个单刀双掷开关，借助部分现有的实验器材，设计了如图所示的实验电路，准备测量小灯泡正常发光时的电阻，请你帮她完成下列实验步骤：
①连接好实验电路，闭合开关S1，将开关S2拨到触点_________（选填“1”或“2”），移动滑片，使电压表的示数为_________V；
②保持滑片的位置不动，_________，读出电压表的示数为U；
③小灯泡正常发光时电阻的表达式为RL＝_________。（用已知量和测量量表示）
【答案】 ①. ②. 左 ③. 0.95 ④. B ⑤. 2 ⑥. 2.5 ⑦. 将开关S2拨到触点1 ⑧.
【解析】
【详解】（1）[1]根据实验电路为串联电路，电压表测灯泡电压，电流表测电路中的电流，电路改正如下图所示：
（2）[2]小灯泡较暗，说明灯泡两端电压过小，为了使灯泡正常发光，应向左调节滑动变阻器滑片，使小灯泡两端电压变大。
[3]电流表量程为0～0.6A，由图乙可知，电流表示数为0.38A，小灯泡正常发光的额定电压为2.5V，根据电功率公式可知
小灯泡的额定功率为0.95W。
（3）[4]小灯泡的电功率不可求平均值，因为不同电压下小灯泡的电功率不同，所以多次测量的目的是为了得到灯泡的亮度与灯泡的实际功率之间的关系，故B符合题意，A不符合题意。
故选B。
（4）[5][6]①闭合开关S1，将开关S2拨到触点2，移动滑片，使电压表的示数为2.5V，此时小灯泡正常发光UL＝2.5V。
[7]②保持滑片的位置不动，将开关S2拨到触点1，读出电压表的示数为U，U为小灯泡和定值电阻的电压之和，则定值电阻两端电压为，电路中的电流
[8]③小灯泡正常发光时电阻的表达式为
五、综合应用题（本题共2小题，每题9分，共18分）
20. 如图所示为农业路高架桥，在南阳路东向西上行农业路高架引桥长150米，引桥高10米。一质量为1.6t的小轿车静止时与桥面接触的总面积为0.2m2，小轿车45kW的恒定功率通过该引桥时，速度为54km/h。物理学中常把实际的研究对象抽象为“物理模型”，引桥可以看作是斜面机械模型。求：
（1）小轿车静止在水平桥面时对水平桥面的压强；
（2）小轿车通过引桥时该引桥的效率；
（3）小轿车通过引桥时所受的阻力。
【答案】（1）；（2）35.6%；（3）1933.3N
【解析】
【详解】解：（1）小轿车所受重力
则小轿车静止时对水平桥面的压强
（2）该引桥所做的有用功为
所用的时间为
所做的总功为
该引桥的效率为
（3）该引桥所做的额外功为
小轿车通过引桥时所受阻力为
答：（1）小轿车静止在水平桥面时对水平桥面的压强为8×104Pa；
（2）小轿车通过引桥时该引桥的效率为35.6%；
（3）小轿车通过引桥时所受的阻力为1933.3N。
21. 建设“海绵城市”，就是在市区内建一些地下蓄水池，当下大雨来不及排走的水会流入地下蓄水池，当池内水位达到一定高度时用水泵把蓄水池内的水排走。如图甲是小明设计的地下蓄水池（未画出）水位监测及排水电路，R为定值电阻，R1为置于池底的压敏电阻，其阻值与上方水深度的关系如图乙所示。已知：电压U＝12V；当电磁铁钱圈中的电流I≤0.04A时，铁质开关K被释放；当I＞0.048A时，K被吸上，从而通过控制池底水泵将水位保持在一定的范围内，此电路能控制池内的最高水位1m。电磁铁线圈电阻不计。
（1）当池内水位升高时，R1受到的压力_________（填“变大”“变小”或“不变”），电压表的示数__________（填“变大”“变小”或“不变”）；
（2）求定值电阻R的阻值及此电路控制的最低水位_________；
（3）求当水位最高时，压敏电阻R1在1分钟内消耗的电能_________。
【答案】 ①. 变大 ②. 变大 ③. 50Ω，0.5m ④. 24J
【解析】
【详解】（1）[1][2]当池内水位升高时，根据可知，水对压敏电阻R1的压强变大，由F=pS可知，水对R1的压力变大；电压表测R1两端电压，根据串联分压原理，电阻越大，分压越多，电压表的示数变大。
（2）[3]由图乙可知，当水位为1m时
R1=250Ω，I=0.04A
R1两端的电压
U1=IR1=0.04A×250Ω=10V
R两端的电压
UR=U-U1=12V-10V=2V
定值电阻R的阻值
当I=0.048A时，电路中总电阻
则
R1=250Ω-50Ω=200Ω
由图乙可知，此电路控制的最低水位H=0.5m。
（3）[4]当水位最高时，压敏电阻R1在1分钟内消耗的电能
W1=U1It=10V×0.04A×60s=24J
实验操作及现象→物理相关知识
示例
用手指压笔尖，手感到疼→说明物体间的作用是相互的
实验一
实验二
测温物质
凝固点/℃
沸点/℃
水银
-39
357
酒精
-117
78
实验操作及现象→物理相关知识
示例
用手指压笔尖，手感到疼→说明物体间的作用是相互的
实验一
实验二
测温物质
凝固点/℃
沸点/℃
水银
-39
357
酒精
-117
78
注意事项：
1．本试卷共6页，五个大题，21小题，满分70分，考试时间60分钟。
2．本试卷g＝10N/kg
一、填空题（本题共6小题，每空1分，共14分）
1. N95口罩的中间层为多孔结构的熔喷布，在生产过程中通过处理，熔喷布携带大量电荷，能够_________（选填“吸引”或“排斥”）空气中的轻小物体。这类口罩使用后通过水洗，_________（选填“能”或“不能”）继续使用。
2. 如图所示是我国早期的指南针——司南。东汉学者王充在《论衡》中记载：“司南之杓，投之于地，其柢指南”，其“柢”指南是因为受到_________的作用，“柢”应该为该磁体的_________极。司南在光滑的青铜盘比在粗糙的桌面上更能正确指向，是因为司南与桌面之间_________的影响了实验效果。
3. 小明利用手机通过家里的wifi上网，信息是通过_________来传递的。爸爸妈妈在小明上课时将书房门关上，给小明创造一个安静的学习环境，这是在_________减弱噪声的影响。
4. 如图所示AOB是光滑轨道，A点的高度H为1m，B点的高度h为55cm，让小钢球从A点由静止开始自由滑下，沿轨道AOB到达B点后离开（不计空气阻力）。查阅资料得知：物体的动能、重力势能的表达式分别为、Ep＝mgh，m为物体的质量，v为物体的速度，h为物体距离水平面的高度，则小球到达B点的速度是_____________，小钢球离开B点后的运动轨迹是_________。
5. 小明书桌上有个可以调节的小台灯，其电路如图甲所示。电源电压保持不变，灯泡L的额定电压为24V，闭合开关S后，当滑片P从最右端滑到最左端的过程中，小灯泡的I-U关系图像如图乙所示。当灯泡正常发光时，台灯的额定功率为_________W。滑动变阻器的最大阻值为_________Ω。调节滑动变阻器R，使灯泡的实际功率为3.6W时，则此时滑动变阻器R的实际功率_________W。
6. 物理知识是从实际中来，又要应用到实际中去。根据我们学习的物理知识，请设计三个不同的有关生活事例的物理实验，并完成下表。
二、选择题（本题共8小题，每小题2分，共16分．第7～12题每小题只有一个选项符合题目要求，第13～14题每小题有两个选项符合题目要求，全部选对得2分，选对但不全得1分，有错选的得0分）
7. 开封桶子鸡是河南省特色美食之一，色泽金黄，肉质细嫩。下列关于桶子鸡的卤制过程，说法错误的是（ ）
A. 桶子鸡是通过热传递的方式来增加内能的
B 卤汤沸腾后继续吸热温度不变
C. 卤制过程中卤味香气四溢说明分子在做无规则运动
D. 桶子鸡的温度越高，含有的热量越多
8. 目前，人类社会已经进入互联网时代，同学们通过互联网网络课堂在家就能进行学习。但长时间盯着电脑或手机屏幕，容易导致视力下降，下列图中属于近视眼原理图以及需要选用进行矫正的透镜是（ ）
A. 甲、丙B. 甲、丁C. 乙、丙D. 乙、丁
9. 如图所示是小明家中某房间电路的一部分，对此电路，下列说法正确的是（ ）
A. 控制电灯的开关短路，会造成家庭电路中总电流过大，空气开关跳闸
B. 当开关S闭合，灯泡L发光，这时用试电笔接触C点，氖管发光
C. 若L左侧的零线断路，则用试电笔测插座的两孔，两孔都发光
D. 用试电笔测插座的两孔，两孔都发光
10. 在图所示的事例中关于压强的说法正确的是（ ）
A. 图甲中瓶子倒置时瓶盖受到水压力小于瓶子正立时瓶底受到水的压力
B. 图乙中的洗手间的下水管是利用流体中流速大的地方压力小的原理工作的
C. 图丙中“瓶吞鸡蛋”实验可以说明大气压的存在，若瓶子侧放则无法完成实验
D. 图丁中吸盘在挂上碗勺后不会掉下来的原因是因为大气压的作用
11. 如图所示，A物体重50N，B物体重30N，此时A物体恰好向右做匀速直线运动，A受到的滑动摩擦力为重力的0.3倍，忽略绳与轮之间的摩擦，下列说法正确的是（ ）
A. 动滑轮的重力为20N
B. A物体对桌面的压力和A物体的重力是一对平衡力
C. 剪断拉A物体的绳子，由于没有绳对A物体的拉力，物体A将静止
D. A物体向右运动0.2m，B物体将竖直下落0.1m
12. 随着生活水平的提高，电动自行车已经走进了千家万户，如图所示。下列关于电动自行车说法错误的是（ ）
A. 如果电动车输出电功率一定，电动自行车爬坡时，需要减小速度
B. 电动自行车尾灯通过小灯泡发出红色的光来增加警示性
C. 用手机给电动车拍照，电动车距离镜头越近，所成的像越大
D. 电动自行车通过电动机提供动力，电动机的工作原理是通电导体在磁场中受力运动
13. 把木块放入装满水的溢水杯中，静止时溢出水的体积为V1（如图甲）；用细针将该木块全部压入水中，溢出水的总体积为V2（如图乙），忽略细针的体积，则（ ）
A. 缓慢下压木块的过程中，溢水杯底部受到水的压强变大
B. 地面受到的压力变大
C. 木块的密度为
D. 木块全部压入水中静止时，细针对木块的压力大小为p水g（V2-V1）
14. 如图是物理兴趣小组设计的测量身高的电路图，其中电源电压保持不变，Rp是一个滑动变阻器，定值电阻R0为保护电阻，测量仪是由电流表或电压表改装而成。在测量人的身高时，测量仪的示数会随被测者身高的升高而变大，则下列分析错误的是（ ）
A. 测量仪是由电流表改装成的
B. 该测量仪的表盘的刻度是不均匀的
C. 被测者身高越高，电路消耗电功率越大
D. 使用一段时间后由于电池的电压降低，测相同的高度，测量仪示数变小
三、作图题（本题共2小题，每小题2分，共4分）
15. 小明站在池水旁A点看到水中B点有这样的景象，云在水中飘，鱼在云中游（所看到的鱼和云都简化为B点），请标出云在空中的位置（用C表示）和鱼在池水里的大致位置（用D表示）
16. 如图所示，箱子随水平传送带向右做加速直线运动，请画出箱子所受力的示意图（空气阻力不计）。
四、实验与探究题（本题共3小题，第17题4分，第18题6分，第19题8分，共18分）
17. 物理实验小组用如图所示的装置探究“水的沸腾时温度变化特点”实验：
（1）由表格可知，本次实验应选用测温物质为_________的温度计；
（2）纠正错误后，小聪开始进行实验，他观察到水沸腾前和沸腾时水中气泡的上升情况不同，如图B、C所示，则图_________是水在沸腾前的情况，在对温度计进行观察读数时，发现温度计上部出现许多小水珠，这些小水珠是_________形成的（填物态变化名称），此时温度计的示数如图D所示，说明此时气压_________标准大气压（选填“大于”“等于”或“小于”）；
18. 某物理实验小组要探究“滑动摩擦力的大小与什么因素有关”，通过图所示实验操作验证这些猜想：
（1）如图甲所示，实验中应该用弹簧测力计沿水平方向_________拉动长方体木块在木板上滑动，根据_________知识测出木块所受的摩擦力的大小；
（2）如果要验证滑动摩擦力的大小与接触面的粗糙程度的关系，应该选择_________两幅图所示的实验步骤来操作，根据图中弹簧测力计的示数可得出结论：_________；
（3）如果想探究摩擦力与接触面积的关系，可以将木块切去一半，重复甲的操作过程，如图丁所示。比较甲和丁的实验结果，于是小明得出结论：滑动摩擦力的大小与接触面积的大小有关。你认为他的结论_________（填“可靠”或“不可靠”），理由_________。
19. 在探究小灯泡亮度的实验中，有如下器材：待测小灯泡（额定电压为2.5V、正常发时电阻约6Ω）、电源（电压恒为3V）、电流表（0～0.6A）、电压表（0～3V）、滑动变阻器（20Ω、1A）、开关各一只，导线若干。
（1）如图甲所示是小明开始时连接的电路，仔细观察发现该电路存在连接错误，但只需改动一根导线，即可使电路连接正确。请你在应改动的导线上打“x”，并用笔画线代替导线画出正确的接法_________；
（2）故障解决后，闭合开关，发现小灯泡较暗，为了使灯泡正常发光，应向_________调节滑动变阻器滑片，当小灯泡正常发光时，电流表示数如图乙所示，小灯泡的额定功率为_________W；
（3）小明在实验中进行了多次测量，目的是_________；
A.求出灯泡在不同电压下的功率的平均值，这样可以减小误差
B.求出灯泡的亮度与灯泡的实际功率之间的关系
（4）完成上述实验后，小丽找来一个已知阻值为R0的定值电阻和一个单刀双掷开关，借助部分现有的实验器材，设计了如图所示的实验电路，准备测量小灯泡正常发光时的电阻，请你帮她完成下列实验步骤：
①连接好实验电路，闭合开关S1，将开关S2拨到触点_________（选填“1”或“2”），移动滑片，使电压表的示数为_________V；
②保持滑片的位置不动，_________，读出电压表的示数为U；
③小灯泡正常发光时电阻表达式为RL＝_________。（用已知量和测量量表示）
五、综合应用题（本题共2小题，每题9分，共18分）
20. 如图所示为农业路高架桥，在南阳路东向西上行农业路高架引桥长150米，引桥高10米。一质量为1.6t的小轿车静止时与桥面接触的总面积为0.2m2，小轿车45kW的恒定功率通过该引桥时，速度为54km/h。物理学中常把实际的研究对象抽象为“物理模型”，引桥可以看作是斜面机械模型。求：
（1）小轿车静止在水平桥面时对水平桥面的压强；
（2）小轿车通过引桥时该引桥效率；
（3）小轿车通过引桥时所受的阻力。
21. 建设“海绵城市”，就是在市区内建一些地下蓄水池，当下大雨来不及排走的水会流入地下蓄水池，当池内水位达到一定高度时用水泵把蓄水池内的水排走。如图甲是小明设计的地下蓄水池（未画出）水位监测及排水电路，R为定值电阻，R1为置于池底的压敏电阻，其阻值与上方水深度的关系如图乙所示。已知：电压U＝12V；当电磁铁钱圈中的电流I≤0.04A时，铁质开关K被释放；当I＞0.048A时，K被吸上，从而通过控制池底水泵将水位保持在一定的范围内，此电路能控制池内的最高水位1m。电磁铁线圈电阻不计。
（1）当池内水位升高时，R1受到的压力_________（填“变大”“变小”或“不变”），电压表的示数__________（填“变大”“变小”或“不变”）；
（2）求定值电阻R的阻值及此电路控制的最低水位_________；
（3）求当水位最高时，压敏电阻R1在1分钟内消耗的电能_________。
2024年中招第二次适应性测试
九年级物理
注意事项：
1．本试卷共6页，五个大题，21小题，满分70分，考试时间60分钟。
2．本试卷g＝10N/kg
一、填空题（本题共6小题，每空1分，共14分）
1. N95口罩的中间层为多孔结构的熔喷布，在生产过程中通过处理，熔喷布携带大量电荷，能够_________（选填“吸引”或“排斥”）空气中的轻小物体。这类口罩使用后通过水洗，_________（选填“能”或“不能”）继续使用。
【答案】 ①. 吸引 ②. 不能
【解析】
【详解】[1]带电体具有吸引轻小物体的性质，无纺布表面携带大量电荷，能够吸引空气中的轻小物体。
[2]这类口罩使用后水洗会使材料结构破坏，导致口罩失去过滤效果的功能，不能继续使用。
2. 如图所示是我国早期的指南针——司南。东汉学者王充在《论衡》中记载：“司南之杓，投之于地，其柢指南”，其“柢”指南是因为受到_________的作用，“柢”应该为该磁体的_________极。司南在光滑的青铜盘比在粗糙的桌面上更能正确指向，是因为司南与桌面之间_________的影响了实验效果。
【答案】 ①. 地磁场 ②. 南 ③. 摩擦力
【解析】
【详解】[1]司南是用天然磁石磨制成的勺子，其本质就是一块磁铁，在地磁场中受到磁力的作用。
[2]由“司南之杓，投之于地，其柢指南”可知，司南的长柄指的是地理的南极，即地磁的N极，所以其“柢”应该为磁体的南极，即S极。
[3]把天然磁石按照正确方法打磨成磁勺后，放在粗糙的木盘上，使磁勺水平自由转动直至最终静止，由于摩擦力较大，磁勺总不能正确指向，将粗糙木盘换成较光滑的青铜盘，摩擦力减小了才略有改善。这是因为司南与桌面之间的摩擦力影响了实验效果。
3. 小明利用手机通过家里的wifi上网，信息是通过_________来传递的。爸爸妈妈在小明上课时将书房门关上，给小明创造一个安静的学习环境，这是在_________减弱噪声的影响。
【答案】 ①. 电磁波 ②. 传播过程中
【解析】
【详解】[1]手机是人们常用的通讯工具，它传递信息依靠的是电磁波，手机既能发射电磁波也能接收电磁波，利用手机通过家里的wifi上网是利用电磁波进行的。
[2]学习时把房门关上，阻止声音的传播，是在传播过程中来减弱噪声。
4. 如图所示AOB是光滑轨道，A点的高度H为1m，B点的高度h为55cm，让小钢球从A点由静止开始自由滑下，沿轨道AOB到达B点后离开（不计空气阻力）。查阅资料得知：物体的动能、重力势能的表达式分别为、Ep＝mgh，m为物体的质量，v为物体的速度，h为物体距离水平面的高度，则小球到达B点的速度是_____________，小钢球离开B点后的运动轨迹是_________。
【答案】 ①. 3m/s ②. c
【解析】
【详解】[1][2]小球由A点运动到B点，高度降低了
1m-0.55m=0.45m
光滑轨道，不计空气阻力，机械能守恒，重力势能转化动能
小球离开B点后到达最高点是有一定的速度，高度比A点低，由于惯性离开B点时继续斜向上运动，因此沿c路径。
5. 小明书桌上有个可以调节的小台灯，其电路如图甲所示。电源电压保持不变，灯泡L的额定电压为24V，闭合开关S后，当滑片P从最右端滑到最左端的过程中，小灯泡的I-U关系图像如图乙所示。当灯泡正常发光时，台灯的额定功率为_________W。滑动变阻器的最大阻值为_________Ω。调节滑动变阻器R，使灯泡的实际功率为3.6W时，则此时滑动变阻器R的实际功率_________W。
【答案】 ①. 9.6 ②. 90 ③. 3.6
【解析】
【详解】[1]灯泡L的额定电压为24V，由图乙可知，此时通过灯泡的电流为0.4A，则灯泡的额定功率
[2]当滑片P位于最左端，电源电压等于小灯泡两端的电压为24V，当滑片P位于最右端，R两端电压等于电源电压减去小灯泡两端的电压为
则滑动变阻器的最大阻值
[3]当灯泡实际功率为3.6W时，观察图乙，当灯泡两端电压为12V时，电流0.3A，由P=UI可知灯泡实际功率为3.6W，由串联电路的电压规律可知，此时变阻器分得的电压
因串联电路中各处的电流相等，则此时变阻器的实际功率
6. 物理知识是从实际中来，又要应用到实际中去。根据我们学习的物理知识，请设计三个不同的有关生活事例的物理实验，并完成下表。
【答案】见解析
【解析】
【详解】实验一：用手指压笔尖和笔帽，压笔尖时手指会更疼→说明在压力一定时，受力面积越小，压力的作用效果越明显。
实验二：使劲拧矿泉水瓶下部，使其发生严重形变→说明力可以改变物体的形状。
二、选择题（本题共8小题，每小题2分，共16分．第7～12题每小题只有一个选项符合题目要求，第13～14题每小题有两个选项符合题目要求，全部选对得2分，选对但不全得1分，有错选的得0分）
7. 开封桶子鸡是河南省特色美食之一，色泽金黄，肉质细嫩。下列关于桶子鸡的卤制过程，说法错误的是（ ）
A. 桶子鸡是通过热传递的方式来增加内能的
B. 卤汤沸腾后继续吸热温度不变
C. 卤制过程中卤味香气四溢说明分子在做无规则运动
D. 桶子鸡的温度越高，含有的热量越多
【答案】D
【解析】
【详解】A．热从锅中以热量的形式传递到桶子鸡中，是通过热传递的方式来增加内能的，故A正确，不符合题意；
B．液体沸腾需要持续吸热，但是温度不变，所以卤汤沸腾后继续吸热温度不变，故B正确，不符合题意；
C．分子在永不停息地做无规则运动，卤制过程中卤味香气四溢是扩散现象，可说明分子在做无规则运动，故C正确，不符合题意；
D．热量是个过程量，不能说“含有热量”、“有热量”，可以说“吸收热量”或“放出热量”，故D错误，符合题意。
故选D。
8. 目前，人类社会已经进入互联网时代，同学们通过互联网网络课堂在家就能进行学习。但长时间盯着电脑或手机屏幕，容易导致视力下降，下列图中属于近视眼原理图以及需要选用进行矫正的透镜是（ ）
A. 甲、丙B. 甲、丁C. 乙、丙D. 乙、丁
【答案】A
【解析】
【详解】同学们长时间盯着电脑或手机屏幕，容易导致近视眼，晶状体太厚，远处的物体发出的光线经晶状体后会提前会聚，近视眼形成的光路图如图甲所示，需要选用凹透镜将提前会聚的光线发散一些，让像成在视网膜上，矫正光路图如图丁所示，故A符合题意，BCD不符合题意。
故选A。
9. 如图所示是小明家中某房间电路的一部分，对此电路，下列说法正确的是（ ）
A. 控制电灯的开关短路，会造成家庭电路中总电流过大，空气开关跳闸
B. 当开关S闭合，灯泡L发光，这时用试电笔接触C点，氖管发光
C. 若L左侧的零线断路，则用试电笔测插座的两孔，两孔都发光
D. 用试电笔测插座的两孔，两孔都发光
【答案】C
【解析】
【详解】A．控制电灯的开关短路，就是开关闭合，这是灯泡接入家庭电路，正常工作，不会造成家庭电路中总电流过大，空气开关不会跳闸，故A错误；
B．当开关S闭合，灯泡L发光，这时用试电笔接触C点，电流通过火线到开关到灯泡L到C点之间流向零线形成闭合回路，电流不会从C点到试电笔到人体到大地；因为试电笔和人体被短路，所以氖管不会发光，故B错误；
C．若L左侧的零线断路，则用试电笔测插座的两孔，两孔都发光。电流从火线到开关到灯泡到C点向右到两孔插座的左孔到试电笔到人体到大地，形成闭合回路，试电笔氖管发光；另一条支路，两孔插座的右孔连火线氖管会发光，故C正确；
D．用试电笔测插座的两孔，只有连火线的右孔氖管会发光，左孔接零线不会发光，故D错误。
故选C。
10. 在图所示的事例中关于压强的说法正确的是（ ）
A. 图甲中瓶子倒置时瓶盖受到水的压力小于瓶子正立时瓶底受到水的压力
B. 图乙中的洗手间的下水管是利用流体中流速大的地方压力小的原理工作的
C. 图丙中“瓶吞鸡蛋”实验可以说明大气压的存在，若瓶子侧放则无法完成实验
D. 图丁中吸盘在挂上碗勺后不会掉下来的原因是因为大气压的作用
【答案】A
【解析】
【详解】A．图甲中瓶子正立时瓶底受到水的压力等于水的重力，瓶子倒置时瓶底侧壁会分担一部分水的重力，所以倒立时瓶盖受到水的压力小于水的重力，故A正确；
B．图乙中的洗手间的下水管是利用连通器的原理工作的，故B错误；
C．图丙中“瓶吞鸡蛋”实验可以说明大气压的存在，若瓶子侧放则也可以完成实验，因为大气朝各个方向都有压强，故C错误；
D．图丁中吸盘在挂上碗勺后不会掉下来的原因是因为摩擦力的存在，摩擦力与重力在竖直方向上平衡，故D错误。
故选A。
11. 如图所示，A物体重50N，B物体重30N，此时A物体恰好向右做匀速直线运动，A受到的滑动摩擦力为重力的0.3倍，忽略绳与轮之间的摩擦，下列说法正确的是（ ）
A. 动滑轮的重力为20N
B. A物体对桌面的压力和A物体的重力是一对平衡力
C. 剪断拉A物体的绳子，由于没有绳对A物体的拉力，物体A将静止
D A物体向右运动0.2m，B物体将竖直下落0.1m
【答案】D
【解析】
【详解】A．A物体重力为50N，受到的摩擦力
则悬挂B物体的动滑轮受到两股绳向上的拉力为30N，因为A与B一起匀速运动，B物体重力为30N，所以该动滑轮为轻质滑轮，重力为0，故A错误；
B．由图可知，桌面是水平的，A物体对桌面的压力和A物体的重力的方向相同，不是一对平衡力，故B错误；
C．剪断拉A物体的绳子，虽然没有绳对A物体的拉力，A物体由于惯性继续向右运动，但是在摩擦力的作用下做减速运动，最终静止，故C错误；
D．A物体在动滑轮绳子自由端，省力费距离，所以B物体的距离是A物体运动距离的0.5倍为0.1m，故D正确。
故选D。
12. 随着生活水平的提高，电动自行车已经走进了千家万户，如图所示。下列关于电动自行车说法错误的是（ ）
A. 如果电动车输出电功率一定，电动自行车爬坡时，需要减小速度
B. 电动自行车尾灯通过小灯泡发出红色的光来增加警示性
C. 用手机给电动车拍照，电动车距离镜头越近，所成的像越大
D. 电动自行车通过电动机提供动力，电动机的工作原理是通电导体在磁场中受力运动
【答案】B
【解析】
【详解】A．电动车输出功率一定，根据可知，爬坡时需要通过减小速来来增大拉力，故A正确，不符合题意；
B．尾灯用红色反射镜制造，是通过反射红光来增加警示性，引起后方人们的注意，故B错误，符合题意；
C．用手机给电动车拍照，电动车距离镜头越近，物近像远像变大，所成的像越大，故C正确，不符合题意；
D．电动自行车通过电动机提供动力，电动机的工作原理是通电导体在磁场中受力运动，故D正确，不符合题意。
故选B。
13. 把木块放入装满水的溢水杯中，静止时溢出水的体积为V1（如图甲）；用细针将该木块全部压入水中，溢出水的总体积为V2（如图乙），忽略细针的体积，则（ ）
A. 缓慢下压木块的过程中，溢水杯底部受到水的压强变大
B. 地面受到的压力变大
C. 木块的密度为
D. 木块全部压入水中静止时，细针对木块的压力大小为p水g（V2-V1）
【答案】CD
【解析】
【详解】A．缓慢下压木块的过程中，水面深度不变，所以溢水杯底部受到水的压强不变，故A错误；
B．地面受到的压力等于地面对溢水杯的支持力。溢水杯自身竖直向下的重力、水对溢水杯向下的压力和地面对溢水杯向上的支持力是一组平衡力。因为溢水杯自身竖直向下的重力和水对溢水杯向下的压力不变，所以地面对溢水杯向上的支持力也不变，则地面受到的压力不变，故B错误；
C．木块漂浮时重力等于浮力
G=F浮=ρ水gV1
木块浸没时木块体积V=V2，则木块的密度为
故C正确；
D．木块全部压入水中静止时，细针对木块的压力、木块的重力和木块受到的浮力是一组平衡力，则
F压=F浮-G=ρ水gV2-ρ水gV1=ρ水g（V2-V1）
故D正确。
故CD。
14. 如图是物理兴趣小组设计的测量身高的电路图，其中电源电压保持不变，Rp是一个滑动变阻器，定值电阻R0为保护电阻，测量仪是由电流表或电压表改装而成。在测量人的身高时，测量仪的示数会随被测者身高的升高而变大，则下列分析错误的是（ ）
A. 测量仪是由电流表改装成的
B. 该测量仪的表盘的刻度是不均匀的
C. 被测者身高越高，电路消耗电功率越大
D. 使用一段时间后由于电池的电压降低，测相同的高度，测量仪示数变小
【答案】AC
【解析】
【详解】A．该测量仪与RP并联，所以是由电压表改装而成的，故A错误，A符合题意；
B．测量仪的电压
U与RP不成正比，所以，当电压表作为测量仪时刻度盘不均匀，故B正确，B不符合题意；
C．被测者身高越高，RP变大，总电阻变大，总电流变小，则由电路消耗的电功率可知，电路消耗的电功率变小，故C错误，C符合题意；
D．使用一段时间后由于电池的电压降低，测相同的高度时RP不变，总电阻不变，总电流减小，所以电压表示数减小，则测量仪示数变小，故D正确，D不符合题意。
故选AC。
三、作图题（本题共2小题，每小题2分，共4分）
15. 小明站在池水旁A点看到水中B点有这样的景象，云在水中飘，鱼在云中游（所看到的鱼和云都简化为B点），请标出云在空中的位置（用C表示）和鱼在池水里的大致位置（用D表示）
【答案】
【解析】
【详解】A点是人眼，人看到水里的鱼和天空中的云在B处，即鱼的像和云的像在B处，连接AB，与水面交于O点，即为入射点，作B关于水面的对称点C为云在空中的位置，连接CO为入射光线；光从水中斜射入空气中会发生折射，折射光线远离法线，鱼的实际位置在B点的下方，标出大致位置D点，连接DO为入射光线。如下所示：
16. 如图所示，箱子随水平传送带向右做加速直线运动，请画出箱子所受力示意图（空气阻力不计）。
【答案】
【解析】
【详解】箱子随水平传送带向右做加速直线运动，受到水平向右的摩擦力；竖直方向上有重力和支持力，物体竖直方向上是静止的，重力和支持力就是一对平衡力，大小相等、方向相反，如下图所示：
四、实验与探究题（本题共3小题，第17题4分，第18题6分，第19题8分，共18分）
17. 物理实验小组用如图所示的装置探究“水的沸腾时温度变化特点”实验：
（1）由表格可知，本次实验应选用测温物质为_________的温度计；
（2）纠正错误后，小聪开始进行实验，他观察到水沸腾前和沸腾时水中气泡的上升情况不同，如图B、C所示，则图_________是水在沸腾前的情况，在对温度计进行观察读数时，发现温度计上部出现许多小水珠，这些小水珠是_________形成的（填物态变化名称），此时温度计的示数如图D所示，说明此时气压_________标准大气压（选填“大于”“等于”或“小于”）；
【答案】 ①. 水银 ②. C ③. 液化 ④. 小于
【解析】
【详解】（1）[1]在标准大气压下，沸水的温度是100℃，酒精的沸点是78℃，水银的沸点是357℃，水银的沸点高于沸水的温度，所以测沸水的温度要选水银温度计。
（2）[2]B图中气泡在上升过程中体积不断增大，所以是沸腾时的现象，C图气泡在上升过程中体积减小，所以是沸腾前的现象。
[3]小水珠为液态，是由水蒸气遇冷液化形成的。
[4]图D中温度计的分度值为1℃，温度计的示数为97℃；水的沸点与大气压强有关，大气压强越大沸点越高，大气压强越小沸点越低，由于97℃＜100℃，则说明此时气压小于一个标准大气压；
18. 某物理实验小组要探究“滑动摩擦力的大小与什么因素有关”，通过图所示实验操作验证这些猜想：
（1）如图甲所示，实验中应该用弹簧测力计沿水平方向_________拉动长方体木块在木板上滑动，根据_________知识测出木块所受的摩擦力的大小；
（2）如果要验证滑动摩擦力的大小与接触面的粗糙程度的关系，应该选择_________两幅图所示的实验步骤来操作，根据图中弹簧测力计的示数可得出结论：_________；
（3）如果想探究摩擦力与接触面积的关系，可以将木块切去一半，重复甲的操作过程，如图丁所示。比较甲和丁的实验结果，于是小明得出结论：滑动摩擦力的大小与接触面积的大小有关。你认为他的结论_________（填“可靠”或“不可靠”），理由_________。
【答案】 ①. 匀速 ②. 二力平衡 ③. 甲、丙 ④. 当压力大小相同时，接触面粗糙程度越大，滑动摩擦力越大 ⑤. 不可靠 ⑥. 没有控制压力相同
【解析】
【详解】（1）[1][2]实验中应该用弹簧测力计沿水平方向匀速直线拉动长方体木块在木板上滑动，物体在水平方向上受到平衡力的作用，从而根据二力平衡知识测出木块所受的摩擦力的大小。
（2）[3][4]如果要探究摩擦力与接触面积的关系，要控制压力大小相同，在其他条件相同，接触面粗糙程度不同的情况下，比较摩擦力的大小。故应该选择甲、丙两幅图所示的实验步骤来操作，可得出结论：当压力大小相同时，接触面粗糙程度越大，滑动摩擦力越大。
（3）[5][6]探究滑动摩擦力与受力面积的关系，要控制压力和接触面粗糙程度相同，将木块切去一半，重复甲的操作过程，此时接触面积变小了，压力大小也变化了，没有控制压力相同，所以他的结论不可靠。
19. 在探究小灯泡亮度的实验中，有如下器材：待测小灯泡（额定电压为2.5V、正常发时电阻约6Ω）、电源（电压恒为3V）、电流表（0～0.6A）、电压表（0～3V）、滑动变阻器（20Ω、1A）、开关各一只，导线若干。
（1）如图甲所示是小明开始时连接的电路，仔细观察发现该电路存在连接错误，但只需改动一根导线，即可使电路连接正确。请你在应改动的导线上打“x”，并用笔画线代替导线画出正确的接法_________；
（2）故障解决后，闭合开关，发现小灯泡较暗，为了使灯泡正常发光，应向_________调节滑动变阻器滑片，当小灯泡正常发光时，电流表示数如图乙所示，小灯泡的额定功率为_________W；
（3）小明在实验中进行了多次测量，目的是_________；
A.求出灯泡在不同电压下的功率的平均值，这样可以减小误差
B.求出灯泡的亮度与灯泡的实际功率之间的关系
（4）完成上述实验后，小丽找来一个已知阻值为R0的定值电阻和一个单刀双掷开关，借助部分现有的实验器材，设计了如图所示的实验电路，准备测量小灯泡正常发光时的电阻，请你帮她完成下列实验步骤：
①连接好实验电路，闭合开关S1，将开关S2拨到触点_________（选填“1”或“2”），移动滑片，使电压表的示数为_________V；
②保持滑片的位置不动，_________，读出电压表的示数为U；
③小灯泡正常发光时电阻的表达式为RL＝_________。（用已知量和测量量表示）
【答案】 ①. ②. 左 ③. 0.95 ④. B ⑤. 2 ⑥. 2.5 ⑦. 将开关S2拨到触点1 ⑧.
【解析】
【详解】（1）[1]根据实验电路为串联电路，电压表测灯泡电压，电流表测电路中的电流，电路改正如下图所示：
（2）[2]小灯泡较暗，说明灯泡两端电压过小，为了使灯泡正常发光，应向左调节滑动变阻器滑片，使小灯泡两端电压变大。
[3]电流表量程为0～0.6A，由图乙可知，电流表示数为0.38A，小灯泡正常发光的额定电压为2.5V，根据电功率公式可知
小灯泡的额定功率为0.95W。
（3）[4]小灯泡的电功率不可求平均值，因为不同电压下小灯泡的电功率不同，所以多次测量的目的是为了得到灯泡的亮度与灯泡的实际功率之间的关系，故B符合题意，A不符合题意。
故选B。
（4）[5][6]①闭合开关S1，将开关S2拨到触点2，移动滑片，使电压表的示数为2.5V，此时小灯泡正常发光UL＝2.5V。
[7]②保持滑片的位置不动，将开关S2拨到触点1，读出电压表的示数为U，U为小灯泡和定值电阻的电压之和，则定值电阻两端电压为，电路中的电流
[8]③小灯泡正常发光时电阻的表达式为
五、综合应用题（本题共2小题，每题9分，共18分）
20. 如图所示为农业路高架桥，在南阳路东向西上行农业路高架引桥长150米，引桥高10米。一质量为1.6t的小轿车静止时与桥面接触的总面积为0.2m2，小轿车45kW的恒定功率通过该引桥时，速度为54km/h。物理学中常把实际的研究对象抽象为“物理模型”，引桥可以看作是斜面机械模型。求：
（1）小轿车静止在水平桥面时对水平桥面的压强；
（2）小轿车通过引桥时该引桥的效率；
（3）小轿车通过引桥时所受的阻力。
【答案】（1）；（2）35.6%；（3）1933.3N
【解析】
【详解】解：（1）小轿车所受重力
则小轿车静止时对水平桥面的压强
（2）该引桥所做的有用功为
所用的时间为
所做的总功为
该引桥的效率为
（3）该引桥所做的额外功为
小轿车通过引桥时所受阻力为
答：（1）小轿车静止在水平桥面时对水平桥面的压强为8×104Pa；
（2）小轿车通过引桥时该引桥的效率为35.6%；
（3）小轿车通过引桥时所受的阻力为1933.3N。
21. 建设“海绵城市”，就是在市区内建一些地下蓄水池，当下大雨来不及排走的水会流入地下蓄水池，当池内水位达到一定高度时用水泵把蓄水池内的水排走。如图甲是小明设计的地下蓄水池（未画出）水位监测及排水电路，R为定值电阻，R1为置于池底的压敏电阻，其阻值与上方水深度的关系如图乙所示。已知：电压U＝12V；当电磁铁钱圈中的电流I≤0.04A时，铁质开关K被释放；当I＞0.048A时，K被吸上，从而通过控制池底水泵将水位保持在一定的范围内，此电路能控制池内的最高水位1m。电磁铁线圈电阻不计。
（1）当池内水位升高时，R1受到的压力_________（填“变大”“变小”或“不变”），电压表的示数__________（填“变大”“变小”或“不变”）；
（2）求定值电阻R的阻值及此电路控制的最低水位_________；
（3）求当水位最高时，压敏电阻R1在1分钟内消耗的电能_________。
【答案】 ①. 变大 ②. 变大 ③. 50Ω，0.5m ④. 24J
【解析】
【详解】（1）[1][2]当池内水位升高时，根据可知，水对压敏电阻R1的压强变大，由F=pS可知，水对R1的压力变大；电压表测R1两端电压，根据串联分压原理，电阻越大，分压越多，电压表的示数变大。
（2）[3]由图乙可知，当水位为1m时
R1=250Ω，I=0.04A
R1两端的电压
U1=IR1=0.04A×250Ω=10V
R两端的电压
UR=U-U1=12V-10V=2V
定值电阻R的阻值
当I=0.048A时，电路中总电阻
则
R1=250Ω-50Ω=200Ω
由图乙可知，此电路控制的最低水位H=0.5m。
（3）[4]当水位最高时，压敏电阻R1在1分钟内消耗的电能
W1=U1It=10V×0.04A×60s=24J
实验操作及现象→物理相关知识
示例
用手指压笔尖，手感到疼→说明物体间的作用是相互的
实验一
实验二
测温物质
凝固点/℃
沸点/℃
水银
-39
357
酒精
-117
78
实验操作及现象→物理相关知识
示例
用手指压笔尖，手感到疼→说明物体间的作用是相互的
实验一
实验二
测温物质
凝固点/℃
沸点/℃
水银
-39
357
酒精
-117
78
相关试卷
2024年河南省南阳市镇平县中考二模物理试题 （原卷版+解析版）： 这是一份2024年河南省南阳市镇平县中考二模物理试题 （原卷版+解析版），文件包含2024年河南省南阳市镇平县中考二模物理试题原卷版docx、2024年河南省南阳市镇平县中考二模物理试题解析版docx等2份试卷配套教学资源，其中试卷共24页， 欢迎下载使用。
2024年河南省南阳市中考一模物理试题（原卷版+解析版）： 这是一份2024年河南省南阳市中考一模物理试题（原卷版+解析版），文件包含2024年河南省南阳市中考一模物理试题原卷版docx、2024年河南省南阳市中考一模物理试题解析版docx等2份试卷配套教学资源，其中试卷共23页， 欢迎下载使用。
2024年河南省南阳市桐柏县中考一模物理试题（原卷版+解析版）： 这是一份2024年河南省南阳市桐柏县中考一模物理试题（原卷版+解析版），文件包含2024年河南省南阳市桐柏县中考一模物理试题原卷版docx、2024年河南省南阳市桐柏县中考一模物理试题解析版docx等2份试卷配套教学资源，其中试卷共20页， 欢迎下载使用。
