2024年江西省鹰潭市中考一模物理试题
展开
这是一份2024年江西省鹰潭市中考一模物理试题，共23页。试卷主要包含了填空题，选择题，计算题，实验与探究题等内容，欢迎下载使用。

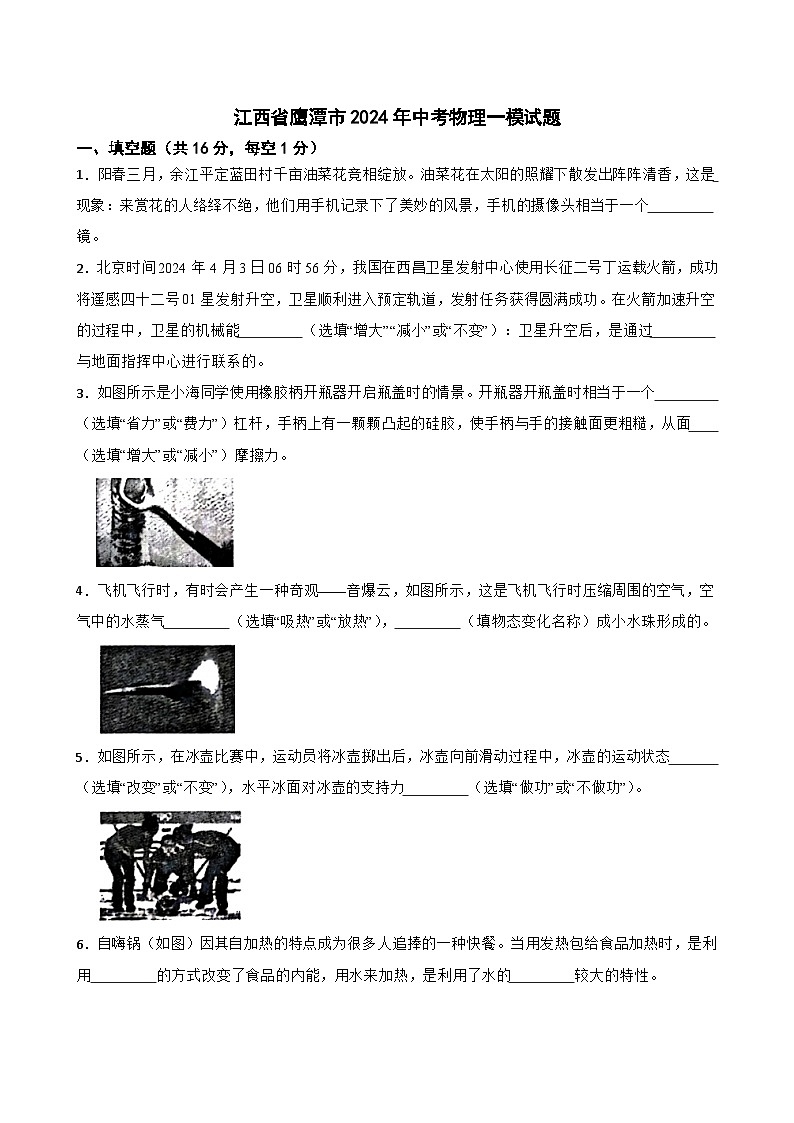

一、填空题（共16分，每空1分）
1．阳春三月，余江平定蓝田村千亩油菜花竞相绽放。油菜花在太阳的照耀下散发出阵阵清香，这是 现象：来赏花的人络绎不绝，他们用手机记录下了美妙的风景，手机的摄像头相当于一个 镜。
2．北京时间2024年4月3日06时56分，我国在西昌卫星发射中心使用长征二号丁运载火箭，成功将遥感四十二号01星发射升空，卫星顺利进入预定轨道，发射任务获得圆满成功。在火箭加速升空的过程中，卫星的机械能 （选填“增大”“减小”或“不变”）：卫星升空后，是通过 与地面指挥中心进行联系的。
3．如图所示是小海同学使用橡胶柄开瓶器开启瓶盖时的情景。开瓶器开瓶盖时相当于一个 （选填“省力”或“费力”）杠杆，手柄上有一颗颗凸起的硅胶，使手柄与手的接触面更粗糙，从面 （选填“增大”或“减小”）摩擦力。
4．飞机飞行时，有时会产生一种奇观——音爆云，如图所示，这是飞机飞行时压缩周围的空气，空气中的水蒸气 （选填“吸热”或“放热”）， （填物态变化名称）成小水珠形成的。
5．如图所示，在冰壶比赛中，运动员将冰壶掷出后，冰壶向前滑动过程中，冰壶的运动状态 （选填“改变”或“不变”），水平冰面对冰壶的支持力 （选填“做功”或“不做功”）。
6．自嗨锅（如图）因其自加热的特点成为很多人追捧的一种快餐。当用发热包给食品加热时，是利用 的方式改变了食品的内能，用水来加热，是利用了水的 较大的特性。
7．为了练习使用滑动变阻器，同时探究串联电路中电压、电流的规律，某实验小组设计了如图所示的电路，电源电压不变，闭合开关S，滑动变阻器R2的滑片P由中点向右滑动时，电流表A的示数 ，电压表V的示数 （均选填“变大”“变小”或“不变”）。
8．在家庭电路中，为了防止触电，必须把用电器的开关接在用电器与 之间。现有一个已经接入家庭电路中的一个插线板，将台灯的插头插入插线板，家里的空气开关立即跳闸了，原因可能是 。
二、选择题（共14分。把你认为正确选项的代号填涂在答题卷的相应位置上。第9~12小题，每小题只有一个正确答案，每小题2分：第13、14小题为不定项选择，每小题有一个或几个正确答案，每小题3分，全部选择正确得3分。不定项选择正确但不全得1分，不选、多选或错选得0分）
9．下列数据中最接近实际情况的是（ ）
A．一只中性笔的质量约为120g
B．洗澡水适宜的温度约为40℃
C．妈妈骑电动车的速度为30m/s
D．小林家一个月的正常用电量约为3kW·h
10．如图所示是同学们所画的几种情景下的示意图，其中正确的是（ ）
A．从岸上看水中物体的光路图B．物体对斜面压力F的示意图
C．同名磁极间的磁感线分布情况D．作用在杠杆上动力F的力臂L

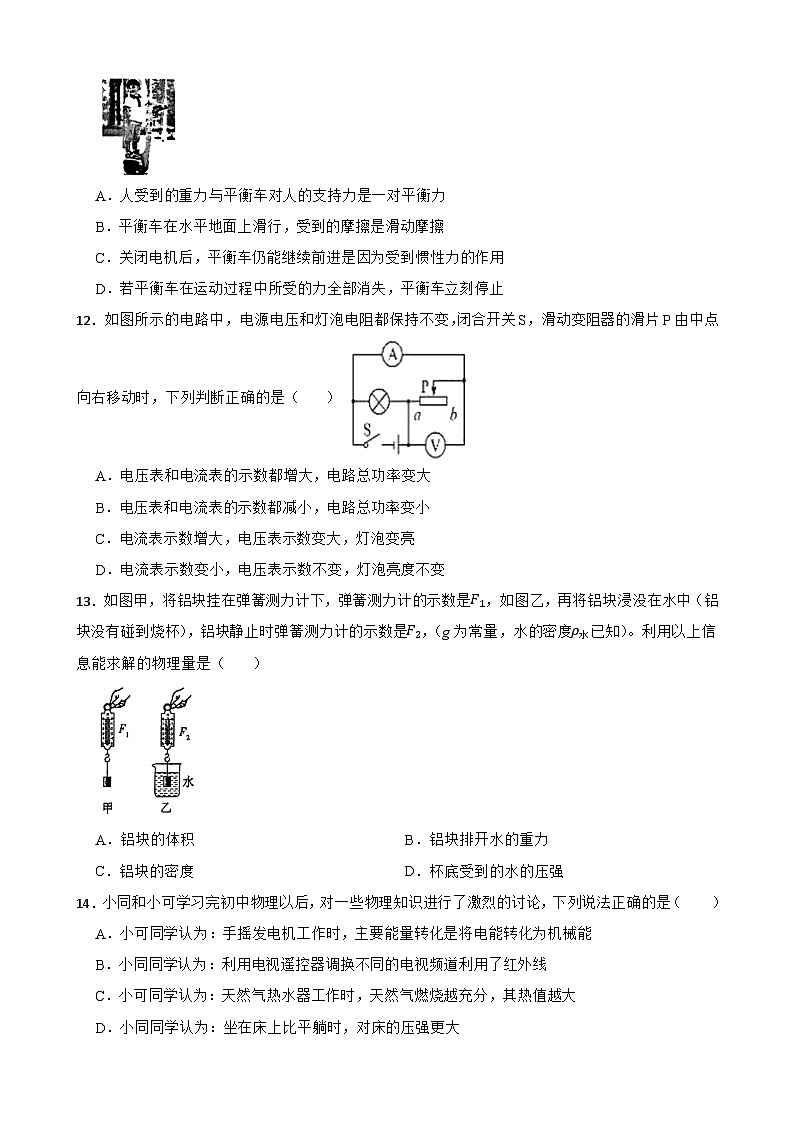

11．如图，电动平衡车是一种时尚的代步工具，当人驾驶平衡车在水平地面上做匀速直线运动时，关于平衡车的说法正确的是（ ）
A．人受到的重力与平衡车对人的支持力是一对平衡力
B．平衡车在水平地面上滑行，受到的摩擦是滑动摩擦
C．关闭电机后，平衡车仍能继续前进是因为受到惯性力的作用
D．若平衡车在运动过程中所受的力全部消失，平衡车立刻停止
12．如图所示的电路中，电源电压和灯泡电阻都保持不变，闭合开关S，滑动变阻器的滑片P由中点向右移动时，下列判断正确的是（ ）
A．电压表和电流表的示数都增大，电路总功率变大
B．电压表和电流表的示数都减小，电路总功率变小
C．电流表示数增大，电压表示数变大，灯泡变亮
D．电流表示数变小，电压表示数不变，灯泡亮度不变
13．如图甲，将铝块挂在弹簧测力计下，弹簧测力计的示数是F1，如图乙，再将铝块浸没在水中（铝块没有碰到烧杯），铝块静止时弹簧测力计的示数是F2，（g为常量，水的密度ρ水已知）。利用以上信息能求解的物理量是（ ）
A．铝块的体积B．铝块排开水的重力
C．铝块的密度D．杯底受到的水的压强
14．小同和小可学习完初中物理以后，对一些物理知识进行了激烈的讨论，下列说法正确的是（ ）
A．小可同学认为：手摇发电机工作时，主要能量转化是将电能转化为机械能
B．小同同学认为：利用电视遥控器调换不同的电视频道利用了红外线
C．小可同学认为：天然气热水器工作时，天然气燃烧越充分，其热值越大
D．小同同学认为：坐在床上比平躺时，对床的压强更大
三、计算题（共22分。第15题7分，第16题7分，第17题8分）
15．为改善城市空气质量，很多城市用雾炮车洒水除尘（如图所示）。某型号雾炮车配备了一个高为1.2m的水箱。某日清晨，雾炮车大平路面上匀速直线行驶了1500m，用时5min，行驶过程中受到的牵引力恒为2×104N。（g取10N/kg）求：
（1）雾炮车匀速行驶的速度；
（2）雾炮车装满水时，水箱底部受到水的压强；
（3）牵引力对雾炮车所做的功及做功的功率。
16．如图所示电路中，R1=20Ω，电源电压不变，当闭合开关S1，断开开关S2、S3时，电流表的示数为0.3A，当闭合开关S2，断开开关S1、S3时，电流表的示数为0.12A。
求：（1）电源电压；
（1）电阻R2的阻值；
（2）当闭合开关S1、S3，断开开关S2时，通电10s整个电路消耗的电能。
17．如图甲为某电热饮水机，图乙为其简化电路原理图。它有“加热”和“保温”两档，R1和R2均为发热电阻。当闭合开关S1和S2时，饮水机处于加热状态，当开关S1闭合，S2断开时，饮水机处于保温状态。该饮水机的部分参数如下表。求：
（1）饮水机处于加热状态时，电路中的电流：
（2）电阻R1和R2的阻值；
（3）若饮水机的加热效率为80%，则将一满储水罐的水从20℃加热到80℃需多少秒？
四、实验与探究题（共28分。每小题7分）
18．物理是一门注重实验的自然学科。请同学们根据掌握的操作技能，解答下列问题。
（1）我国古代曾用张开的大拇指与中指间的距离作为长度单位，称为“推”，如图甲所示，小周利用直尺测量自己的“一推”。小周的“一菲”为 cm；
（2）如图乙所示的手表，显示的时刻为10h41min s。
（3）小李同学参观物理仪器室时看到一个表盘标有“mV”的仪表如图丙所示，它是测量 （填物理量名称）的仪表，分度值是 。
（4）如图甲所示，正确使用天平时，将天平放在水平台上，先将 取下，然后移动游码至零刻度线处，若发现天平指针仍然偏向分度盘左侧，接下来应将天平右边的平衡螺母向 调；小林用已调好的天平测量一小块鹅卵石质量时，天平平衡后，右盘中砝码的质量和游码的位置如图乙所示，则鹅卵石的质量是 g．
19．如图是某初二年级学生小李、小王和小郭三人所做“探究凸透镜成像规律”的实验装置图。
（1）小郭将凸透镜正对太阳光，在透镜的另一侧移动光屏，直至屏上呈现出 的光斑，量出透镜到光斑的距离为10cm，则该凸透镜的焦距为10cm；
（2）小王在凸透镜成像实验中，把蜡烛放在该凸透镜的焦点上，凸透镜固定不动，将光屏向远离凸透镜的方向移动的过程中，在光屏上观察到的现象是大小 的光斑（选填“不变”、“变大”或“变小”）。
（3）小李同学做实验时，发现烛焰在光屏上的像如图所示，若要使烛焰在光屏中心成像，只调节光屏，小李应将光屏向 （选填“上”或“下”）移动，当蜡烛距离凸透镜10.3cm时，无论怎么样移动光屏都得不到像，原因是 。
A、像距过大，超过光具座的长度 B、不成像
（4）小郭将烛焰移至距凸透镜5cm处，移动光屏，在光屏上 （选填“能”或“不能”）得到像， （选填“照相机”、“投影仪”或“放大镜”）就是应用这一原理制成。
（5）生活中凸透镜可用来娇正 （选填“近视眼”或“远视眼”）。
20．同学们在学校的花园里散步时，看到校工师傅在用剪刀修剪树枝，发现他在修剪较粗硬的树枝时，需要把树枝夹在剪刀离轴很近的地方，手放在剪刀离轴最远的末端就会很轻松的剪断粗树枝了，看到这里，同学们就讨论起来了：为什么这样使用，就会很容易剪断树枝呢？于是大家对杠杆的特性进行了如下探究。
（一）“探究杠杆的平衡条件”
（1）当杠杆静止在图甲所示的位置时，杠杆处于 （选填“平衡”或“不平衡”）状态；此时，应将右端的平衡螺母向 （选填“左”或“右”）调节使杠杆在水平位置平衡，这样做是为了便于测量 。
（2）小明同学用图乙所示的方法使杠杆处于平衡状态，测出此时的拉力大小为F1，发现F1L1≠F2L2，其原因是： ．
（3）（二）“探究杠杆的机械效率”
如图丙所示装置，每个钩码的质量为m，O为支点（支点处摩擦忽略不计）
他将2个钩码悬挂在B点，在A点竖直向上缓慢拉动弹簧测力计，拉力为F1，测得A、B两点上升的高度分别为h1、h2，则此次杠杆的机械效率为η= （用物理量的符号表示）
（4）他将2个钩码悬挂在C点，在A点竖直向上缓慢拉动弹簧测力计，使C点上升高度仍为h1，则弹簧测力计的示数将 F1，此次拉力做的功将 第一次做的功（均选填“大于”“等于”或“小于”）
21．某实验小组的同学到实验室做“测量小灯泡的电阻”实验，现有额定电压为2.5V的小灯泡以及符合实验要求的电表、开关和导线。如图甲是小虎没有连接完整的电路。
（1）请你用笔画线代替导线，将图甲的电路连接完整；
（2）闭合开关前，小虎应将滑动变阻器的滑片P移到最 端，以避免闭合开关时电路中的电流 （选填“过大”或“过小”）损坏电路元件．
（3）实验开始时，小虎闭合开关，移动滑动变阻器的滑片P，发现小灯泡始终不亮，电压表指针明显偏转，电流表指针无偏转，则故障可能是____。
A．小灯泡短路B．小灯泡断路
C．滑动变阻器短路D．滑动变阻器断路
（4）排查故障后，在实验过程中，多次移动滑动变阻器的滑片P并记录多组数据，实验数据记录如下表，当小灯泡正常发光时，电流表示数如图乙所示，则小灯泡正常发光时的电阻为 Ω（计算结果保留一位小数）
（5）测量完小灯泡的电阻后，小虎认为利用这套实验装置还能探究“电流与电压的关系”，你同意小虎的想法吗？ ，其理由是 ．
答案解析部分
江西省鹰潭市2024年中考物理一模试题
一、填空题（共16分，每空1分）
1．阳春三月，余江平定蓝田村千亩油菜花竞相绽放。油菜花在太阳的照耀下散发出阵阵清香，这是 现象：来赏花的人络绎不绝，他们用手机记录下了美妙的风景，手机的摄像头相当于一个 镜。
【答案】扩散；凸透
【知识点】透镜及其特点与分类；分子热运动
【解析】【解答】油菜花散发出阵阵清香，是分子运动形成了扩散现象：手机拍摄美妙的风景时，手机的摄像头相当于一个凸透镜。
【分析】闻到气味，是分子运动形成了扩散现象；摄像头相当于凸透镜。
2．北京时间2024年4月3日06时56分，我国在西昌卫星发射中心使用长征二号丁运载火箭，成功将遥感四十二号01星发射升空，卫星顺利进入预定轨道，发射任务获得圆满成功。在火箭加速升空的过程中，卫星的机械能 （选填“增大”“减小”或“不变”）：卫星升空后，是通过 与地面指挥中心进行联系的。
【答案】增大；电磁波
【知识点】机械能及其转化；电磁波在日常生活中的应用
【解析】【解答】火箭加速升空过程中，速度变大，动能变大，高度变大，重力势能变大，机械能增大：卫星升空后，是通过电磁波与地面指挥中心进行联系的。
【分析】质量一定时，速度变大，动能变大，高度变大，重力势能变大，机械能变大；卫星提高电磁波传递信息。
3．如图所示是小海同学使用橡胶柄开瓶器开启瓶盖时的情景。开瓶器开瓶盖时相当于一个 （选填“省力”或“费力”）杠杆，手柄上有一颗颗凸起的硅胶，使手柄与手的接触面更粗糙，从面 （选填“增大”或“减小”）摩擦力。
【答案】省力；增大
【知识点】增大或减小摩擦的方法；杠杆的分类
【解析】【解答】开瓶器开瓶盖时，动力臂大于阻力臂，相当于一个省力杠杆，手柄上凸起的硅胶，使手柄与手的接触面更粗糙，从而增大摩擦力。
【分析】当动力臂大于阻力臂时是省力杠杆；接触面的粗糙程度越大， 摩擦力越大。
4．飞机飞行时，有时会产生一种奇观——音爆云，如图所示，这是飞机飞行时压缩周围的空气，空气中的水蒸气 （选填“吸热”或“放热”）， （填物态变化名称）成小水珠形成的。
【答案】放热；液化
【知识点】液化及液化放热
【解析】【解答】云的形成是空气中的水蒸气遇冷放热，液化成的小水珠。
【分析】气体遇冷变为液体，是液化现象。
5．如图所示，在冰壶比赛中，运动员将冰壶掷出后，冰壶向前滑动过程中，冰壶的运动状态 （选填“改变”或“不变”），水平冰面对冰壶的支持力 （选填“做功”或“不做功”）。
【答案】改变；不做功
【知识点】物体运动状态的变化；是否做功的判断
【解析】【解答】运动员将冰壶掷出后，冰壶向前滑动，受到水平向后的摩擦力，受力不平衡，冰壶的运动状态在改变，冰壶受到水平冰面向上的支持力，但在竖直方向上没有移动剧烈，支持力不做功。
【分析】物体受到非平衡力，运动状态会改变；物体受力，在力的方向没有移动距离，力不做功。
6．自嗨锅（如图）因其自加热的特点成为很多人追捧的一种快餐。当用发热包给食品加热时，是利用 的方式改变了食品的内能，用水来加热，是利用了水的 较大的特性。
【答案】热传递；比热容
【知识点】热传递改变物体内能；比热容
【解析】【解答】用发热包给食品加热时，由于温度不同，是热传递改变了食品的内能；用水来加热，是水的比热容较大，放热能力强。
【分析】温度不同时，通过热传递改变内能；水的比热容较大，吸热或放热能力强。
7．为了练习使用滑动变阻器，同时探究串联电路中电压、电流的规律，某实验小组设计了如图所示的电路，电源电压不变，闭合开关S，滑动变阻器R2的滑片P由中点向右滑动时，电流表A的示数 ，电压表V的示数 （均选填“变大”“变小”或“不变”）。
【答案】变小；不变
【知识点】电路的动态分析
【解析】【解答】根据电路图，定值电阻和滑动变阻器并联，电流表测量干路电流，滑片P由中点向右滑动时，电阻变大，支路电流减小，干路电流表A的示数变小，电压表V测量电源电压，示数不变。
【分析】并联电路中，支路电阻变大，电流减小， 干路电流减小；并联电路中，各支路电压相等。
8．在家庭电路中，为了防止触电，必须把用电器的开关接在用电器与 之间。现有一个已经接入家庭电路中的一个插线板，将台灯的插头插入插线板，家里的空气开关立即跳闸了，原因可能是 。
【答案】火线；插头处短路（答案合理即可）
【知识点】家庭电路工作电压、零线、火线的辨别；家庭电路的故障分析
【解析】【解答】把用电器的开关接在用电器与火线之间，防止触电；当台灯的插头插入插线板，空气开关立即跳闸了，灯泡开关未闭合，且不可能功率过大，可能是插头处短路。
【分析】用电器的开关连接在火线一侧；家庭电路中发生短路时，空气开关跳闸。
二、选择题（共14分。把你认为正确选项的代号填涂在答题卷的相应位置上。第9~12小题，每小题只有一个正确答案，每小题2分：第13、14小题为不定项选择，每小题有一个或几个正确答案，每小题3分，全部选择正确得3分。不定项选择正确但不全得1分，不选、多选或错选得0分）
9．下列数据中最接近实际情况的是（ ）
A．一只中性笔的质量约为120g
B．洗澡水适宜的温度约为40℃
C．妈妈骑电动车的速度为30m/s
D．小林家一个月的正常用电量约为3kW·h
【答案】B
【知识点】温度及温度计的使用与读数；质量及其特性；速度与物体运动；电功率
【解析】【解答】A.一只中性笔的质量约为10g，A不符合题意；
B.人体正常温度为37℃，洗澡水的温度略高于人体温度，约为40℃，B符合题意；
C.妈妈骑电动车的速度约为7m/s，C不符合题意；
D.家庭中，一个月的正常用电量约为100kW·h，D不符合题意。
故答案为：B.
【分析】根据常见物体的质量、温度、速度和电能，结合数据解答。
10．如图所示是同学们所画的几种情景下的示意图，其中正确的是（ ）
A．从岸上看水中物体的光路图B．物体对斜面压力F的示意图
C．同名磁极间的磁感线分布情况D．作用在杠杆上动力F的力臂L
【答案】C
【知识点】作光的折射光路图；重力示意图；力臂的画法；磁感线及其特点
【解析】【解答】A.从岸上看水中物体时，进入空气中的折射光线远离法线偏折，A不符合题意；
B.物体对斜面压力F作用在斜面上，和斜面垂直，B不符合题意；
C.同名磁极相互排斥，磁感线分布相互排斥的，C符合题意；
D.杠杆上动力F的力臂是支点到F作用线的垂线，D不符合题意。
故答案为：C.
【分析】发生折射时，空气中的角度大；压力的受力物体是被压的物体；同名磁极相互排斥，磁感线不相连；杠杆上的力臂是支点到力的作用线的垂直。
11．如图，电动平衡车是一种时尚的代步工具，当人驾驶平衡车在水平地面上做匀速直线运动时，关于平衡车的说法正确的是（ ）
A．人受到的重力与平衡车对人的支持力是一对平衡力
B．平衡车在水平地面上滑行，受到的摩擦是滑动摩擦
C．关闭电机后，平衡车仍能继续前进是因为受到惯性力的作用
D．若平衡车在运动过程中所受的力全部消失，平衡车立刻停止
【答案】A
【知识点】牛顿第一定律；惯性及其现象；平衡力的辨别
【解析】【解答】A.人受到的重力与平衡车对人的支持力在同一物体上，是一对平衡力，A符合题意；
B.平衡车在水平地面上滑行，由于车轮的滚动，受到的摩擦是滚动摩擦，B不符合题意；
C.关闭电机后，平衡车仍能继续前进，是平衡车具有惯性，保持原来的运动状态，C不符合题意；
D.若平衡车在运动过程中，所受的力全部消失，平衡车作匀速直线运动，D不符合题意。
故答案为：A.
【分析】水平面上的物体受到的重力和支持力是平衡力；物体滚动时，受到的是滚动摩擦力；惯性是物体继续保持原来状态的性质；运动的物体不受力，匀速直线运动。
12．如图所示的电路中，电源电压和灯泡电阻都保持不变，闭合开关S，滑动变阻器的滑片P由中点向右移动时，下列判断正确的是（ ）
A．电压表和电流表的示数都增大，电路总功率变大
B．电压表和电流表的示数都减小，电路总功率变小
C．电流表示数增大，电压表示数变大，灯泡变亮
D．电流表示数变小，电压表示数不变，灯泡亮度不变
【答案】D
【知识点】欧姆定律及其应用；电路的动态分析
【解析】【解答】解：等效电路如右图所示：
A、B、由图可知，电压表测滑动变阻器的电压，即电源电压，保持不变；滑动变阻器的滑片P由中点向右移动时，滑动变阻器连入电路的电阻R滑增大，根据欧姆定律，通过的电流减小；
电路的总功率P总=P滑+P灯= + ，因R滑增大，R灯不变，灯和滑动变阻两端的电压都等于电源电压，所以，电路的总功率P总变小，A、B均错误；C、D、小灯泡的亮度取决于灯的实际电功率，由上面的分析知P实= U2R1 保持不变，故灯的亮度不变．综上，只有D正确．
故选D．
【分析】在识别电路时，可将电压表所在支路视为断路，电流表所在支路视为短路．上图中滑动变阻器与灯并联，电流表测通过滑动变阻器的电流，电压表测滑动变阻两端的电压，然后根据并联电路的特点和欧姆定律进行讨论．动态电路变化的分析问题关键是：正确识别电路的连接关系，搞电表测哪些物理量，根据串、并联电路特点和欧姆定律即可解答．
13．如图甲，将铝块挂在弹簧测力计下，弹簧测力计的示数是F1，如图乙，再将铝块浸没在水中（铝块没有碰到烧杯），铝块静止时弹簧测力计的示数是F2，（g为常量，水的密度ρ水已知）。利用以上信息能求解的物理量是（ ）
A．铝块的体积B．铝块排开水的重力
C．铝块的密度D．杯底受到的水的压强
【答案】A,B,C
【知识点】密度公式及其应用；浮力大小的计算
【解析】【解答】根据测力计对铝块的拉力F1，可以测量铝块的重力，完全浸没在水中后测力计的拉力为F2，可以计算浮力F浮=F1-F2，由于浮力等于排开液体的重力，则G排=F浮=F1-F2，B符合题意；结合水的密度，利用V=F浮ρ水g，可以计算排开液体的体积，即为铝块的体积，A符合题意；利用铝块的重力能计算质量，结合体积，利用ρ=mV，可以计算铝块的密度，C符合题意；若计算杯底受到的压强，需要知道水的深度，不知深度，不能计算水的压强，D不符合题意。
故答案为：ABC.
【分析】根据物体的重力和进入液体中测力计的拉力，可以计算浮力；浮力等于排开液体的重力；利用物体受到的浮力可以计算排开液体的体积；根据ρ=mV，可以计算密度。
14．小同和小可学习完初中物理以后，对一些物理知识进行了激烈的讨论，下列说法正确的是（ ）
A．小可同学认为：手摇发电机工作时，主要能量转化是将电能转化为机械能
B．小同同学认为：利用电视遥控器调换不同的电视频道利用了红外线
C．小可同学认为：天然气热水器工作时，天然气燃烧越充分，其热值越大
D．小同同学认为：坐在床上比平躺时，对床的压强更大
【答案】B,D
【知识点】红外线；燃料的热值；减小压强的方法及其应用；电磁感应
【解析】【解答】A.手摇发电机工作时，将机械能转化为电能，A不符合题意；
B.电视遥控器调换电视频道时，利用了红外线进行控制，B符合题意；
C.天然气热水器工作时，天然气燃烧越充分，利用率越高，热值不变，C不符合题意；
D.坐在床上比平躺时，受力面积小，压力一定，对床的压强更大，D符合题意。
故答案为：BD.
【分析】发电机将机械能转化为电能；电视遥控利用红外线控制电视；热值是燃料的特性，和燃烧情况无关；压力一定时，受力面积越小， 压强越大。
三、计算题（共22分。第15题7分，第16题7分，第17题8分）
15．为改善城市空气质量，很多城市用雾炮车洒水除尘（如图所示）。某型号雾炮车配备了一个高为1.2m的水箱。某日清晨，雾炮车大平路面上匀速直线行驶了1500m，用时5min，行驶过程中受到的牵引力恒为2×104N。（g取10N/kg）求：
（1）雾炮车匀速行驶的速度；
（2）雾炮车装满水时，水箱底部受到水的压强；
（3）牵引力对雾炮车所做的功及做功的功率。
【答案】（1）v=s/t=1500m/300s=5m/s
（2）P=ρ水gh=1×103kg/m3×10N/kg×1.2m=1.2×104Pa
（3）W=fs=2×104N×1500m=3×107JP=W/t=3×107J/300s=1×105W
【知识点】功率的计算；速度公式及其应用；液体压强的计算；功的计算及应用
【解析】【分析】（1）根据，计算速度；
（2）根据p=ρgh，根据液体压强大小；
（3）根据W=fs，计算做功多少；根据P=Wt，计算功率。
16．如图所示电路中，R1=20Ω，电源电压不变，当闭合开关S1，断开开关S2、S3时，电流表的示数为0.3A，当闭合开关S2，断开开关S1、S3时，电流表的示数为0.12A。
求：（1）电源电压；
（1）电阻R2的阻值；
（2）当闭合开关S1、S3，断开开关S2时，通电10s整个电路消耗的电能。
【答案】（1）当闭合开关S2，断开开关S1、S3时，电路为R1和R2串联。
总电阻R=U/I=6V/0.12A=50Ω，R2=R-R1=50Ω-20Ω=30Ω
（2）当闭合开关S1、S3，断开开关S2时，电路为R1和R2并联。
I2=U/R2=6V/30Ω=0.2AI总=I1+I2=0.3A+0.2A=0.5A
W=UI总t=6V×0.5A×10s=30J
【知识点】欧姆定律及其应用；电功的计算
【解析】【分析】（1）根据R=UI，计算电阻；结合串联电路电阻关系，计算部分电阻；
（2）根据I=UR，计算电流；利用并联电路电流规律，计算总电流，根据W=UIt，计算消耗的电能。
17．如图甲为某电热饮水机，图乙为其简化电路原理图。它有“加热”和“保温”两档，R1和R2均为发热电阻。当闭合开关S1和S2时，饮水机处于加热状态，当开关S1闭合，S2断开时，饮水机处于保温状态。该饮水机的部分参数如下表。求：
（1）饮水机处于加热状态时，电路中的电流：
（2）电阻R1和R2的阻值；
（3）若饮水机的加热效率为80%，则将一满储水罐的水从20℃加热到80℃需多少秒？
【答案】（1）I=P加热/U=880W/220V=4A
（2）R1=U2/P加热=(220V)2/880W=55ΩR保温=U2/P保温=(220V)2/44W=1100Ω
R2=R保温-R1=1100Ω-55Ω=1045Ω
（3）m=ρ水V=1×103kg/m3×1.76×10-3m3=1.76kgQ吸=cmΔt=4.2×103J/(kg⋅℃)×1.76kg×(80℃-20℃)=5.9136×105J
W=Q吸/80%，t=W/P加热=5.9136×105J/(880W×80%)=630s
【知识点】热量的计算；电阻的串联；电功的计算；电功率的计算
【解析】【分析】（1）根据I=PU，计算电流大小；
（2）根据R=U2P，计算用电器的电阻；结合串联电路电阻规律，计算部分电阻；
（3）根据m=ρV，计算质量；根据Q=cmΔt，计算水吸收的热量；根据t=WP，计算工作时间。
四、实验与探究题（共28分。每小题7分）
18．物理是一门注重实验的自然学科。请同学们根据掌握的操作技能，解答下列问题。
（1）我国古代曾用张开的大拇指与中指间的距离作为长度单位，称为“推”，如图甲所示，小周利用直尺测量自己的“一推”。小周的“一菲”为 cm；
（2）如图乙所示的手表，显示的时刻为10h41min s。
（3）小李同学参观物理仪器室时看到一个表盘标有“mV”的仪表如图丙所示，它是测量 （填物理量名称）的仪表，分度值是 。
（4）如图甲所示，正确使用天平时，将天平放在水平台上，先将 取下，然后移动游码至零刻度线处，若发现天平指针仍然偏向分度盘左侧，接下来应将天平右边的平衡螺母向 调；小林用已调好的天平测量一小块鹅卵石质量时，天平平衡后，右盘中砝码的质量和游码的位置如图乙所示，则鹅卵石的质量是 g．
【答案】（1）18.8（18.8~19.2均可）
（2）57
（3）电压；10mV
（4）橡胶垫圈；右；18.4
【知识点】质量的测量与天平的使用；时间及其测量；长度及其测量；电压的测量及电压表的使用
【解析】【解答】（1）根据图甲，刻度尺的分度值是1cm，测量自己一拃长度为19.1cm；
（2）根据图乙手表，根据时针、分针、秒针的位置，显示的时刻为10h41min57s；
（3）根据图丙，表盘标有“mV”是电压的单位，是测量电压的仪表，每100mV分为10份，分度值是10mV；
（4）根据图甲，使用天平时，将天平放在水平台上，先将橡胶垫圈取下，再移动游码至零刻度线处，指针偏向分度盘左侧，应将天平右边的平衡螺母向右调；根据图乙，右盘中砝码质量和游码的位置，鹅卵石的质量是10g+5g+3.4g=18.4g。
【分析】（1）根据物体对应刻度尺的位置，测量长度；
（2）根据手表的指针位置，测量时间；
（3）根据仪表上的单位，判断表的种类；根据每小格的数据，分析分度值；
（4）根据天平上砝码和游码位置，测量质量。
19．如图是某初二年级学生小李、小王和小郭三人所做“探究凸透镜成像规律”的实验装置图。
（1）小郭将凸透镜正对太阳光，在透镜的另一侧移动光屏，直至屏上呈现出 的光斑，量出透镜到光斑的距离为10cm，则该凸透镜的焦距为10cm；
（2）小王在凸透镜成像实验中，把蜡烛放在该凸透镜的焦点上，凸透镜固定不动，将光屏向远离凸透镜的方向移动的过程中，在光屏上观察到的现象是大小 的光斑（选填“不变”、“变大”或“变小”）。
（3）小李同学做实验时，发现烛焰在光屏上的像如图所示，若要使烛焰在光屏中心成像，只调节光屏，小李应将光屏向 （选填“上”或“下”）移动，当蜡烛距离凸透镜10.3cm时，无论怎么样移动光屏都得不到像，原因是 。
A、像距过大，超过光具座的长度 B、不成像
（4）小郭将烛焰移至距凸透镜5cm处，移动光屏，在光屏上 （选填“能”或“不能”）得到像， （选填“照相机”、“投影仪”或“放大镜”）就是应用这一原理制成。
（5）生活中凸透镜可用来娇正 （选填“近视眼”或“远视眼”）。
【答案】（1）最小最亮的
（2）不变
（3）上；A
（4）不能；放大镜
（5）远视眼
【知识点】凸透镜成像规律及其探究实验
【解析】【解答】探究凸透镜成像规律时，
（1）当凸透镜正对太阳光，在透镜的另一侧移动光屏，直至出现最小最亮的光斑，是焦点，量出透镜到焦点的距离，是凸透镜的焦距，为10cm；
（2）实验中，把蜡烛放在凸透镜的焦点上，光线经过凸透镜成平行光线，将光屏远离凸透镜移动时，光屏上出现大小不变的光斑；
（3）根据图像，像在光屏上方，若要使烛焰在光屏中心成像，应将光屏向上移动，当蜡烛距离凸透镜10.3cm时，物距较小，像距过大，超过光具座的长度，移动光屏得不到像，A不符合题意；
（4）将烛焰移至距凸透镜5cm处，物距小于焦距，成正立放大的虚像，光屏上不能得到像，放大镜就是应用这一原理制成；
（5）凸透镜对光有会聚作用，可用来娇正远视眼。
【分析】（1）平行光正对太阳，光线会聚于焦点，焦点到凸透镜的距离是焦距；
（2）光源在焦点上时，经过凸透镜折射，光线平行；
（3）凸透镜成实像时，若物距很小，像距很大；
（4）物体在凸透镜的焦点内时，成正立放大的虚像，光屏上没有像，实际应用是放大镜；
（5）凸透镜可以矫正远视眼。
20．同学们在学校的花园里散步时，看到校工师傅在用剪刀修剪树枝，发现他在修剪较粗硬的树枝时，需要把树枝夹在剪刀离轴很近的地方，手放在剪刀离轴最远的末端就会很轻松的剪断粗树枝了，看到这里，同学们就讨论起来了：为什么这样使用，就会很容易剪断树枝呢？于是大家对杠杆的特性进行了如下探究。
（一）“探究杠杆的平衡条件”
（1）当杠杆静止在图甲所示的位置时，杠杆处于 （选填“平衡”或“不平衡”）状态；此时，应将右端的平衡螺母向 （选填“左”或“右”）调节使杠杆在水平位置平衡，这样做是为了便于测量 。
（2）小明同学用图乙所示的方法使杠杆处于平衡状态，测出此时的拉力大小为F1，发现F1L1≠F2L2，其原因是： ．
（3）（二）“探究杠杆的机械效率”
如图丙所示装置，每个钩码的质量为m，O为支点（支点处摩擦忽略不计）
他将2个钩码悬挂在B点，在A点竖直向上缓慢拉动弹簧测力计，拉力为F1，测得A、B两点上升的高度分别为h1、h2，则此次杠杆的机械效率为η= （用物理量的符号表示）
（4）他将2个钩码悬挂在C点，在A点竖直向上缓慢拉动弹簧测力计，使C点上升高度仍为h1，则弹簧测力计的示数将 F1，此次拉力做的功将 第一次做的功（均选填“大于”“等于”或“小于”）
【答案】（1）平衡；右；力臂
（2）F1没有与杠杆垂直（L1不是F的力臂）
（3）[2mgh2/(F1h1)]×100%
（4）大于；大于
【知识点】探究杠杆的平衡条件实验；杠杆机械效率的测量实验
【解析】【解答】探究杠杆的平衡条件时，
（1）杠杆静止时，杠杆处于平衡状态；由于杠杆右侧偏高，将右端的平衡螺母向右调节，使杠杆在水平位置平衡，便于测量力臂；
（2）根据图乙，测出拉力为F1，由于拉力没有与杠杆垂直，L1不是拉力的力臂，不能得出F1L1=F2L2的结论；
（3）探究杠杆的机械效率，
根据图丙，每个钩码的质量为m，O为支点，B点悬挂2个钩码，拉力为2mg，在A点竖直向上缓慢拉动弹簧测力计，拉力为F1，根据A、B上升的高度，则杠杆的机械效率为η=W有W总=2mgh2F1h1×100%；
（4）将2个钩码悬挂在C点，在A点竖直向上拉动弹簧测力计，使C点上升高度仍为h1，由于物体在C点时，阻力臂变大了，阻力×阻力臂的乘积变大，弹簧测力计的示数将大于F1，杠杆A点移动的距离比第一次小，额外功减小，拉力做的功将大于第一次做的功。
【分析】（1）静止的杠杆是平衡的，平衡螺母向偏高的一侧调节，使杠杆水平平衡，便于测量力臂；
（2）杠杆上的拉力和杠杆垂直时，力臂在杠杆上；
（3）根据η=W有W总，计算杠杆的机械效率；
（4）使用杠杆时，有用功相同，额外功越小，机械效率越大。
21．某实验小组的同学到实验室做“测量小灯泡的电阻”实验，现有额定电压为2.5V的小灯泡以及符合实验要求的电表、开关和导线。如图甲是小虎没有连接完整的电路。
（1）请你用笔画线代替导线，将图甲的电路连接完整；
（2）闭合开关前，小虎应将滑动变阻器的滑片P移到最 端，以避免闭合开关时电路中的电流 （选填“过大”或“过小”）损坏电路元件．
（3）实验开始时，小虎闭合开关，移动滑动变阻器的滑片P，发现小灯泡始终不亮，电压表指针明显偏转，电流表指针无偏转，则故障可能是____。
A．小灯泡短路B．小灯泡断路
C．滑动变阻器短路D．滑动变阻器断路
（4）排查故障后，在实验过程中，多次移动滑动变阻器的滑片P并记录多组数据，实验数据记录如下表，当小灯泡正常发光时，电流表示数如图乙所示，则小灯泡正常发光时的电阻为 Ω（计算结果保留一位小数）
（5）测量完小灯泡的电阻后，小虎认为利用这套实验装置还能探究“电流与电压的关系”，你同意小虎的想法吗？ ，其理由是 ．
【答案】（1）
（2）左；过大
（3）B
（4）8.9
（5）不同意；灯泡的电阻会随温度变化
【知识点】欧姆定律及其应用；伏安法测电阻的探究实验
【解析】【解答】测量小灯泡的电阻的实验中，
（1）测量灯泡电阻时，电压表和灯泡并联，灯泡分压为2.5V，电压表选择0~3V，电流表和灯泡串联，接线柱正入负出，如图
；
（2）闭合开关前，滑动变阻器的取值最大，滑片P移到最左端，避免电路中的电流过大损坏电路元件；
（3）闭合开关，移动滑动变阻器的滑片P，电压表指针明显偏转，电流表指针无偏转，可能是电压表测量的灯泡断路了，B符合题意；
（4）根据图乙，结合电流表量程和指针位置，示数0.28A，小灯泡正常发光时的电阻为R=UI=≈8.9Ω；
（5）由于是灯泡的电阻会随温度变化，探究电流和电压关系时，电阻需要保持一定，不能探究电流与电压的关系。
【分析】（1）测量灯泡电阻时，电压表和灯泡并联，电流表灯泡串联，两表要正入负出；
（2）闭合开关前，滑片在电阻最大处；
（3）在串联电路中，电流表无示数，电压表示数较大，电压表测量的位置断路；
（4）根据电流表量程和指针位置，测量电流，利用R=UI，计算电阻；
（5）探究电流和电压关系时，需要保持电阻一定；灯丝电阻随温度升高而变大。
额定电压
220V
加热挡额定功率
880W
保温挡额定功率
44W
额定频率
50Hz
储水罐容积
1.76L
实验次数
电压表示数U/V
电流表示数I/A
小灯泡亮度
1
2.0
0.25
较暗
2
2.5
正常
3
3.0
0.3
很亮
额定电压
220V
加热挡额定功率
880W
保温挡额定功率
44W
额定频率
50Hz
储水罐容积
1.76L
实验次数
电压表示数U/V
电流表示数I/A
小灯泡亮度
1
2.0
0.25
较暗
2
2.5
正常
3
3.0
0.3
很亮
一、填空题（共16分，每空1分）
1．阳春三月，余江平定蓝田村千亩油菜花竞相绽放。油菜花在太阳的照耀下散发出阵阵清香，这是 现象：来赏花的人络绎不绝，他们用手机记录下了美妙的风景，手机的摄像头相当于一个 镜。
2．北京时间2024年4月3日06时56分，我国在西昌卫星发射中心使用长征二号丁运载火箭，成功将遥感四十二号01星发射升空，卫星顺利进入预定轨道，发射任务获得圆满成功。在火箭加速升空的过程中，卫星的机械能 （选填“增大”“减小”或“不变”）：卫星升空后，是通过 与地面指挥中心进行联系的。
3．如图所示是小海同学使用橡胶柄开瓶器开启瓶盖时的情景。开瓶器开瓶盖时相当于一个 （选填“省力”或“费力”）杠杆，手柄上有一颗颗凸起的硅胶，使手柄与手的接触面更粗糙，从面 （选填“增大”或“减小”）摩擦力。
4．飞机飞行时，有时会产生一种奇观——音爆云，如图所示，这是飞机飞行时压缩周围的空气，空气中的水蒸气 （选填“吸热”或“放热”）， （填物态变化名称）成小水珠形成的。
5．如图所示，在冰壶比赛中，运动员将冰壶掷出后，冰壶向前滑动过程中，冰壶的运动状态 （选填“改变”或“不变”），水平冰面对冰壶的支持力 （选填“做功”或“不做功”）。
6．自嗨锅（如图）因其自加热的特点成为很多人追捧的一种快餐。当用发热包给食品加热时，是利用 的方式改变了食品的内能，用水来加热，是利用了水的 较大的特性。
7．为了练习使用滑动变阻器，同时探究串联电路中电压、电流的规律，某实验小组设计了如图所示的电路，电源电压不变，闭合开关S，滑动变阻器R2的滑片P由中点向右滑动时，电流表A的示数 ，电压表V的示数 （均选填“变大”“变小”或“不变”）。
8．在家庭电路中，为了防止触电，必须把用电器的开关接在用电器与 之间。现有一个已经接入家庭电路中的一个插线板，将台灯的插头插入插线板，家里的空气开关立即跳闸了，原因可能是 。
二、选择题（共14分。把你认为正确选项的代号填涂在答题卷的相应位置上。第9~12小题，每小题只有一个正确答案，每小题2分：第13、14小题为不定项选择，每小题有一个或几个正确答案，每小题3分，全部选择正确得3分。不定项选择正确但不全得1分，不选、多选或错选得0分）
9．下列数据中最接近实际情况的是（ ）
A．一只中性笔的质量约为120g
B．洗澡水适宜的温度约为40℃
C．妈妈骑电动车的速度为30m/s
D．小林家一个月的正常用电量约为3kW·h
10．如图所示是同学们所画的几种情景下的示意图，其中正确的是（ ）
A．从岸上看水中物体的光路图B．物体对斜面压力F的示意图
C．同名磁极间的磁感线分布情况D．作用在杠杆上动力F的力臂L
11．如图，电动平衡车是一种时尚的代步工具，当人驾驶平衡车在水平地面上做匀速直线运动时，关于平衡车的说法正确的是（ ）
A．人受到的重力与平衡车对人的支持力是一对平衡力
B．平衡车在水平地面上滑行，受到的摩擦是滑动摩擦
C．关闭电机后，平衡车仍能继续前进是因为受到惯性力的作用
D．若平衡车在运动过程中所受的力全部消失，平衡车立刻停止
12．如图所示的电路中，电源电压和灯泡电阻都保持不变，闭合开关S，滑动变阻器的滑片P由中点向右移动时，下列判断正确的是（ ）
A．电压表和电流表的示数都增大，电路总功率变大
B．电压表和电流表的示数都减小，电路总功率变小
C．电流表示数增大，电压表示数变大，灯泡变亮
D．电流表示数变小，电压表示数不变，灯泡亮度不变
13．如图甲，将铝块挂在弹簧测力计下，弹簧测力计的示数是F1，如图乙，再将铝块浸没在水中（铝块没有碰到烧杯），铝块静止时弹簧测力计的示数是F2，（g为常量，水的密度ρ水已知）。利用以上信息能求解的物理量是（ ）
A．铝块的体积B．铝块排开水的重力
C．铝块的密度D．杯底受到的水的压强
14．小同和小可学习完初中物理以后，对一些物理知识进行了激烈的讨论，下列说法正确的是（ ）
A．小可同学认为：手摇发电机工作时，主要能量转化是将电能转化为机械能
B．小同同学认为：利用电视遥控器调换不同的电视频道利用了红外线
C．小可同学认为：天然气热水器工作时，天然气燃烧越充分，其热值越大
D．小同同学认为：坐在床上比平躺时，对床的压强更大
三、计算题（共22分。第15题7分，第16题7分，第17题8分）
15．为改善城市空气质量，很多城市用雾炮车洒水除尘（如图所示）。某型号雾炮车配备了一个高为1.2m的水箱。某日清晨，雾炮车大平路面上匀速直线行驶了1500m，用时5min，行驶过程中受到的牵引力恒为2×104N。（g取10N/kg）求：
（1）雾炮车匀速行驶的速度；
（2）雾炮车装满水时，水箱底部受到水的压强；
（3）牵引力对雾炮车所做的功及做功的功率。
16．如图所示电路中，R1=20Ω，电源电压不变，当闭合开关S1，断开开关S2、S3时，电流表的示数为0.3A，当闭合开关S2，断开开关S1、S3时，电流表的示数为0.12A。
求：（1）电源电压；
（1）电阻R2的阻值；
（2）当闭合开关S1、S3，断开开关S2时，通电10s整个电路消耗的电能。
17．如图甲为某电热饮水机，图乙为其简化电路原理图。它有“加热”和“保温”两档，R1和R2均为发热电阻。当闭合开关S1和S2时，饮水机处于加热状态，当开关S1闭合，S2断开时，饮水机处于保温状态。该饮水机的部分参数如下表。求：
（1）饮水机处于加热状态时，电路中的电流：
（2）电阻R1和R2的阻值；
（3）若饮水机的加热效率为80%，则将一满储水罐的水从20℃加热到80℃需多少秒？
四、实验与探究题（共28分。每小题7分）
18．物理是一门注重实验的自然学科。请同学们根据掌握的操作技能，解答下列问题。
（1）我国古代曾用张开的大拇指与中指间的距离作为长度单位，称为“推”，如图甲所示，小周利用直尺测量自己的“一推”。小周的“一菲”为 cm；
（2）如图乙所示的手表，显示的时刻为10h41min s。
（3）小李同学参观物理仪器室时看到一个表盘标有“mV”的仪表如图丙所示，它是测量 （填物理量名称）的仪表，分度值是 。
（4）如图甲所示，正确使用天平时，将天平放在水平台上，先将 取下，然后移动游码至零刻度线处，若发现天平指针仍然偏向分度盘左侧，接下来应将天平右边的平衡螺母向 调；小林用已调好的天平测量一小块鹅卵石质量时，天平平衡后，右盘中砝码的质量和游码的位置如图乙所示，则鹅卵石的质量是 g．
19．如图是某初二年级学生小李、小王和小郭三人所做“探究凸透镜成像规律”的实验装置图。
（1）小郭将凸透镜正对太阳光，在透镜的另一侧移动光屏，直至屏上呈现出 的光斑，量出透镜到光斑的距离为10cm，则该凸透镜的焦距为10cm；
（2）小王在凸透镜成像实验中，把蜡烛放在该凸透镜的焦点上，凸透镜固定不动，将光屏向远离凸透镜的方向移动的过程中，在光屏上观察到的现象是大小 的光斑（选填“不变”、“变大”或“变小”）。
（3）小李同学做实验时，发现烛焰在光屏上的像如图所示，若要使烛焰在光屏中心成像，只调节光屏，小李应将光屏向 （选填“上”或“下”）移动，当蜡烛距离凸透镜10.3cm时，无论怎么样移动光屏都得不到像，原因是 。
A、像距过大，超过光具座的长度 B、不成像
（4）小郭将烛焰移至距凸透镜5cm处，移动光屏，在光屏上 （选填“能”或“不能”）得到像， （选填“照相机”、“投影仪”或“放大镜”）就是应用这一原理制成。
（5）生活中凸透镜可用来娇正 （选填“近视眼”或“远视眼”）。
20．同学们在学校的花园里散步时，看到校工师傅在用剪刀修剪树枝，发现他在修剪较粗硬的树枝时，需要把树枝夹在剪刀离轴很近的地方，手放在剪刀离轴最远的末端就会很轻松的剪断粗树枝了，看到这里，同学们就讨论起来了：为什么这样使用，就会很容易剪断树枝呢？于是大家对杠杆的特性进行了如下探究。
（一）“探究杠杆的平衡条件”
（1）当杠杆静止在图甲所示的位置时，杠杆处于 （选填“平衡”或“不平衡”）状态；此时，应将右端的平衡螺母向 （选填“左”或“右”）调节使杠杆在水平位置平衡，这样做是为了便于测量 。
（2）小明同学用图乙所示的方法使杠杆处于平衡状态，测出此时的拉力大小为F1，发现F1L1≠F2L2，其原因是： ．
（3）（二）“探究杠杆的机械效率”
如图丙所示装置，每个钩码的质量为m，O为支点（支点处摩擦忽略不计）
他将2个钩码悬挂在B点，在A点竖直向上缓慢拉动弹簧测力计，拉力为F1，测得A、B两点上升的高度分别为h1、h2，则此次杠杆的机械效率为η= （用物理量的符号表示）
（4）他将2个钩码悬挂在C点，在A点竖直向上缓慢拉动弹簧测力计，使C点上升高度仍为h1，则弹簧测力计的示数将 F1，此次拉力做的功将 第一次做的功（均选填“大于”“等于”或“小于”）
21．某实验小组的同学到实验室做“测量小灯泡的电阻”实验，现有额定电压为2.5V的小灯泡以及符合实验要求的电表、开关和导线。如图甲是小虎没有连接完整的电路。
（1）请你用笔画线代替导线，将图甲的电路连接完整；
（2）闭合开关前，小虎应将滑动变阻器的滑片P移到最 端，以避免闭合开关时电路中的电流 （选填“过大”或“过小”）损坏电路元件．
（3）实验开始时，小虎闭合开关，移动滑动变阻器的滑片P，发现小灯泡始终不亮，电压表指针明显偏转，电流表指针无偏转，则故障可能是____。
A．小灯泡短路B．小灯泡断路
C．滑动变阻器短路D．滑动变阻器断路
（4）排查故障后，在实验过程中，多次移动滑动变阻器的滑片P并记录多组数据，实验数据记录如下表，当小灯泡正常发光时，电流表示数如图乙所示，则小灯泡正常发光时的电阻为 Ω（计算结果保留一位小数）
（5）测量完小灯泡的电阻后，小虎认为利用这套实验装置还能探究“电流与电压的关系”，你同意小虎的想法吗？ ，其理由是 ．
答案解析部分
江西省鹰潭市2024年中考物理一模试题
一、填空题（共16分，每空1分）
1．阳春三月，余江平定蓝田村千亩油菜花竞相绽放。油菜花在太阳的照耀下散发出阵阵清香，这是 现象：来赏花的人络绎不绝，他们用手机记录下了美妙的风景，手机的摄像头相当于一个 镜。
【答案】扩散；凸透
【知识点】透镜及其特点与分类；分子热运动
【解析】【解答】油菜花散发出阵阵清香，是分子运动形成了扩散现象：手机拍摄美妙的风景时，手机的摄像头相当于一个凸透镜。
【分析】闻到气味，是分子运动形成了扩散现象；摄像头相当于凸透镜。
2．北京时间2024年4月3日06时56分，我国在西昌卫星发射中心使用长征二号丁运载火箭，成功将遥感四十二号01星发射升空，卫星顺利进入预定轨道，发射任务获得圆满成功。在火箭加速升空的过程中，卫星的机械能 （选填“增大”“减小”或“不变”）：卫星升空后，是通过 与地面指挥中心进行联系的。
【答案】增大；电磁波
【知识点】机械能及其转化；电磁波在日常生活中的应用
【解析】【解答】火箭加速升空过程中，速度变大，动能变大，高度变大，重力势能变大，机械能增大：卫星升空后，是通过电磁波与地面指挥中心进行联系的。
【分析】质量一定时，速度变大，动能变大，高度变大，重力势能变大，机械能变大；卫星提高电磁波传递信息。
3．如图所示是小海同学使用橡胶柄开瓶器开启瓶盖时的情景。开瓶器开瓶盖时相当于一个 （选填“省力”或“费力”）杠杆，手柄上有一颗颗凸起的硅胶，使手柄与手的接触面更粗糙，从面 （选填“增大”或“减小”）摩擦力。
【答案】省力；增大
【知识点】增大或减小摩擦的方法；杠杆的分类
【解析】【解答】开瓶器开瓶盖时，动力臂大于阻力臂，相当于一个省力杠杆，手柄上凸起的硅胶，使手柄与手的接触面更粗糙，从而增大摩擦力。
【分析】当动力臂大于阻力臂时是省力杠杆；接触面的粗糙程度越大， 摩擦力越大。
4．飞机飞行时，有时会产生一种奇观——音爆云，如图所示，这是飞机飞行时压缩周围的空气，空气中的水蒸气 （选填“吸热”或“放热”）， （填物态变化名称）成小水珠形成的。
【答案】放热；液化
【知识点】液化及液化放热
【解析】【解答】云的形成是空气中的水蒸气遇冷放热，液化成的小水珠。
【分析】气体遇冷变为液体，是液化现象。
5．如图所示，在冰壶比赛中，运动员将冰壶掷出后，冰壶向前滑动过程中，冰壶的运动状态 （选填“改变”或“不变”），水平冰面对冰壶的支持力 （选填“做功”或“不做功”）。
【答案】改变；不做功
【知识点】物体运动状态的变化；是否做功的判断
【解析】【解答】运动员将冰壶掷出后，冰壶向前滑动，受到水平向后的摩擦力，受力不平衡，冰壶的运动状态在改变，冰壶受到水平冰面向上的支持力，但在竖直方向上没有移动剧烈，支持力不做功。
【分析】物体受到非平衡力，运动状态会改变；物体受力，在力的方向没有移动距离，力不做功。
6．自嗨锅（如图）因其自加热的特点成为很多人追捧的一种快餐。当用发热包给食品加热时，是利用 的方式改变了食品的内能，用水来加热，是利用了水的 较大的特性。
【答案】热传递；比热容
【知识点】热传递改变物体内能；比热容
【解析】【解答】用发热包给食品加热时，由于温度不同，是热传递改变了食品的内能；用水来加热，是水的比热容较大，放热能力强。
【分析】温度不同时，通过热传递改变内能；水的比热容较大，吸热或放热能力强。
7．为了练习使用滑动变阻器，同时探究串联电路中电压、电流的规律，某实验小组设计了如图所示的电路，电源电压不变，闭合开关S，滑动变阻器R2的滑片P由中点向右滑动时，电流表A的示数 ，电压表V的示数 （均选填“变大”“变小”或“不变”）。
【答案】变小；不变
【知识点】电路的动态分析
【解析】【解答】根据电路图，定值电阻和滑动变阻器并联，电流表测量干路电流，滑片P由中点向右滑动时，电阻变大，支路电流减小，干路电流表A的示数变小，电压表V测量电源电压，示数不变。
【分析】并联电路中，支路电阻变大，电流减小， 干路电流减小；并联电路中，各支路电压相等。
8．在家庭电路中，为了防止触电，必须把用电器的开关接在用电器与 之间。现有一个已经接入家庭电路中的一个插线板，将台灯的插头插入插线板，家里的空气开关立即跳闸了，原因可能是 。
【答案】火线；插头处短路（答案合理即可）
【知识点】家庭电路工作电压、零线、火线的辨别；家庭电路的故障分析
【解析】【解答】把用电器的开关接在用电器与火线之间，防止触电；当台灯的插头插入插线板，空气开关立即跳闸了，灯泡开关未闭合，且不可能功率过大，可能是插头处短路。
【分析】用电器的开关连接在火线一侧；家庭电路中发生短路时，空气开关跳闸。
二、选择题（共14分。把你认为正确选项的代号填涂在答题卷的相应位置上。第9~12小题，每小题只有一个正确答案，每小题2分：第13、14小题为不定项选择，每小题有一个或几个正确答案，每小题3分，全部选择正确得3分。不定项选择正确但不全得1分，不选、多选或错选得0分）
9．下列数据中最接近实际情况的是（ ）
A．一只中性笔的质量约为120g
B．洗澡水适宜的温度约为40℃
C．妈妈骑电动车的速度为30m/s
D．小林家一个月的正常用电量约为3kW·h
【答案】B
【知识点】温度及温度计的使用与读数；质量及其特性；速度与物体运动；电功率
【解析】【解答】A.一只中性笔的质量约为10g，A不符合题意；
B.人体正常温度为37℃，洗澡水的温度略高于人体温度，约为40℃，B符合题意；
C.妈妈骑电动车的速度约为7m/s，C不符合题意；
D.家庭中，一个月的正常用电量约为100kW·h，D不符合题意。
故答案为：B.
【分析】根据常见物体的质量、温度、速度和电能，结合数据解答。
10．如图所示是同学们所画的几种情景下的示意图，其中正确的是（ ）
A．从岸上看水中物体的光路图B．物体对斜面压力F的示意图
C．同名磁极间的磁感线分布情况D．作用在杠杆上动力F的力臂L
【答案】C
【知识点】作光的折射光路图；重力示意图；力臂的画法；磁感线及其特点
【解析】【解答】A.从岸上看水中物体时，进入空气中的折射光线远离法线偏折，A不符合题意；
B.物体对斜面压力F作用在斜面上，和斜面垂直，B不符合题意；
C.同名磁极相互排斥，磁感线分布相互排斥的，C符合题意；
D.杠杆上动力F的力臂是支点到F作用线的垂线，D不符合题意。
故答案为：C.
【分析】发生折射时，空气中的角度大；压力的受力物体是被压的物体；同名磁极相互排斥，磁感线不相连；杠杆上的力臂是支点到力的作用线的垂直。
11．如图，电动平衡车是一种时尚的代步工具，当人驾驶平衡车在水平地面上做匀速直线运动时，关于平衡车的说法正确的是（ ）
A．人受到的重力与平衡车对人的支持力是一对平衡力
B．平衡车在水平地面上滑行，受到的摩擦是滑动摩擦
C．关闭电机后，平衡车仍能继续前进是因为受到惯性力的作用
D．若平衡车在运动过程中所受的力全部消失，平衡车立刻停止
【答案】A
【知识点】牛顿第一定律；惯性及其现象；平衡力的辨别
【解析】【解答】A.人受到的重力与平衡车对人的支持力在同一物体上，是一对平衡力，A符合题意；
B.平衡车在水平地面上滑行，由于车轮的滚动，受到的摩擦是滚动摩擦，B不符合题意；
C.关闭电机后，平衡车仍能继续前进，是平衡车具有惯性，保持原来的运动状态，C不符合题意；
D.若平衡车在运动过程中，所受的力全部消失，平衡车作匀速直线运动，D不符合题意。
故答案为：A.
【分析】水平面上的物体受到的重力和支持力是平衡力；物体滚动时，受到的是滚动摩擦力；惯性是物体继续保持原来状态的性质；运动的物体不受力，匀速直线运动。
12．如图所示的电路中，电源电压和灯泡电阻都保持不变，闭合开关S，滑动变阻器的滑片P由中点向右移动时，下列判断正确的是（ ）
A．电压表和电流表的示数都增大，电路总功率变大
B．电压表和电流表的示数都减小，电路总功率变小
C．电流表示数增大，电压表示数变大，灯泡变亮
D．电流表示数变小，电压表示数不变，灯泡亮度不变
【答案】D
【知识点】欧姆定律及其应用；电路的动态分析
【解析】【解答】解：等效电路如右图所示：
A、B、由图可知，电压表测滑动变阻器的电压，即电源电压，保持不变；滑动变阻器的滑片P由中点向右移动时，滑动变阻器连入电路的电阻R滑增大，根据欧姆定律，通过的电流减小；
电路的总功率P总=P滑+P灯= + ，因R滑增大，R灯不变，灯和滑动变阻两端的电压都等于电源电压，所以，电路的总功率P总变小，A、B均错误；C、D、小灯泡的亮度取决于灯的实际电功率，由上面的分析知P实= U2R1 保持不变，故灯的亮度不变．综上，只有D正确．
故选D．
【分析】在识别电路时，可将电压表所在支路视为断路，电流表所在支路视为短路．上图中滑动变阻器与灯并联，电流表测通过滑动变阻器的电流，电压表测滑动变阻两端的电压，然后根据并联电路的特点和欧姆定律进行讨论．动态电路变化的分析问题关键是：正确识别电路的连接关系，搞电表测哪些物理量，根据串、并联电路特点和欧姆定律即可解答．
13．如图甲，将铝块挂在弹簧测力计下，弹簧测力计的示数是F1，如图乙，再将铝块浸没在水中（铝块没有碰到烧杯），铝块静止时弹簧测力计的示数是F2，（g为常量，水的密度ρ水已知）。利用以上信息能求解的物理量是（ ）
A．铝块的体积B．铝块排开水的重力
C．铝块的密度D．杯底受到的水的压强
【答案】A,B,C
【知识点】密度公式及其应用；浮力大小的计算
【解析】【解答】根据测力计对铝块的拉力F1，可以测量铝块的重力，完全浸没在水中后测力计的拉力为F2，可以计算浮力F浮=F1-F2，由于浮力等于排开液体的重力，则G排=F浮=F1-F2，B符合题意；结合水的密度，利用V=F浮ρ水g，可以计算排开液体的体积，即为铝块的体积，A符合题意；利用铝块的重力能计算质量，结合体积，利用ρ=mV，可以计算铝块的密度，C符合题意；若计算杯底受到的压强，需要知道水的深度，不知深度，不能计算水的压强，D不符合题意。
故答案为：ABC.
【分析】根据物体的重力和进入液体中测力计的拉力，可以计算浮力；浮力等于排开液体的重力；利用物体受到的浮力可以计算排开液体的体积；根据ρ=mV，可以计算密度。
14．小同和小可学习完初中物理以后，对一些物理知识进行了激烈的讨论，下列说法正确的是（ ）
A．小可同学认为：手摇发电机工作时，主要能量转化是将电能转化为机械能
B．小同同学认为：利用电视遥控器调换不同的电视频道利用了红外线
C．小可同学认为：天然气热水器工作时，天然气燃烧越充分，其热值越大
D．小同同学认为：坐在床上比平躺时，对床的压强更大
【答案】B,D
【知识点】红外线；燃料的热值；减小压强的方法及其应用；电磁感应
【解析】【解答】A.手摇发电机工作时，将机械能转化为电能，A不符合题意；
B.电视遥控器调换电视频道时，利用了红外线进行控制，B符合题意；
C.天然气热水器工作时，天然气燃烧越充分，利用率越高，热值不变，C不符合题意；
D.坐在床上比平躺时，受力面积小，压力一定，对床的压强更大，D符合题意。
故答案为：BD.
【分析】发电机将机械能转化为电能；电视遥控利用红外线控制电视；热值是燃料的特性，和燃烧情况无关；压力一定时，受力面积越小， 压强越大。
三、计算题（共22分。第15题7分，第16题7分，第17题8分）
15．为改善城市空气质量，很多城市用雾炮车洒水除尘（如图所示）。某型号雾炮车配备了一个高为1.2m的水箱。某日清晨，雾炮车大平路面上匀速直线行驶了1500m，用时5min，行驶过程中受到的牵引力恒为2×104N。（g取10N/kg）求：
（1）雾炮车匀速行驶的速度；
（2）雾炮车装满水时，水箱底部受到水的压强；
（3）牵引力对雾炮车所做的功及做功的功率。
【答案】（1）v=s/t=1500m/300s=5m/s
（2）P=ρ水gh=1×103kg/m3×10N/kg×1.2m=1.2×104Pa
（3）W=fs=2×104N×1500m=3×107JP=W/t=3×107J/300s=1×105W
【知识点】功率的计算；速度公式及其应用；液体压强的计算；功的计算及应用
【解析】【分析】（1）根据，计算速度；
（2）根据p=ρgh，根据液体压强大小；
（3）根据W=fs，计算做功多少；根据P=Wt，计算功率。
16．如图所示电路中，R1=20Ω，电源电压不变，当闭合开关S1，断开开关S2、S3时，电流表的示数为0.3A，当闭合开关S2，断开开关S1、S3时，电流表的示数为0.12A。
求：（1）电源电压；
（1）电阻R2的阻值；
（2）当闭合开关S1、S3，断开开关S2时，通电10s整个电路消耗的电能。
【答案】（1）当闭合开关S2，断开开关S1、S3时，电路为R1和R2串联。
总电阻R=U/I=6V/0.12A=50Ω，R2=R-R1=50Ω-20Ω=30Ω
（2）当闭合开关S1、S3，断开开关S2时，电路为R1和R2并联。
I2=U/R2=6V/30Ω=0.2AI总=I1+I2=0.3A+0.2A=0.5A
W=UI总t=6V×0.5A×10s=30J
【知识点】欧姆定律及其应用；电功的计算
【解析】【分析】（1）根据R=UI，计算电阻；结合串联电路电阻关系，计算部分电阻；
（2）根据I=UR，计算电流；利用并联电路电流规律，计算总电流，根据W=UIt，计算消耗的电能。
17．如图甲为某电热饮水机，图乙为其简化电路原理图。它有“加热”和“保温”两档，R1和R2均为发热电阻。当闭合开关S1和S2时，饮水机处于加热状态，当开关S1闭合，S2断开时，饮水机处于保温状态。该饮水机的部分参数如下表。求：
（1）饮水机处于加热状态时，电路中的电流：
（2）电阻R1和R2的阻值；
（3）若饮水机的加热效率为80%，则将一满储水罐的水从20℃加热到80℃需多少秒？
【答案】（1）I=P加热/U=880W/220V=4A
（2）R1=U2/P加热=(220V)2/880W=55ΩR保温=U2/P保温=(220V)2/44W=1100Ω
R2=R保温-R1=1100Ω-55Ω=1045Ω
（3）m=ρ水V=1×103kg/m3×1.76×10-3m3=1.76kgQ吸=cmΔt=4.2×103J/(kg⋅℃)×1.76kg×(80℃-20℃)=5.9136×105J
W=Q吸/80%，t=W/P加热=5.9136×105J/(880W×80%)=630s
【知识点】热量的计算；电阻的串联；电功的计算；电功率的计算
【解析】【分析】（1）根据I=PU，计算电流大小；
（2）根据R=U2P，计算用电器的电阻；结合串联电路电阻规律，计算部分电阻；
（3）根据m=ρV，计算质量；根据Q=cmΔt，计算水吸收的热量；根据t=WP，计算工作时间。
四、实验与探究题（共28分。每小题7分）
18．物理是一门注重实验的自然学科。请同学们根据掌握的操作技能，解答下列问题。
（1）我国古代曾用张开的大拇指与中指间的距离作为长度单位，称为“推”，如图甲所示，小周利用直尺测量自己的“一推”。小周的“一菲”为 cm；
（2）如图乙所示的手表，显示的时刻为10h41min s。
（3）小李同学参观物理仪器室时看到一个表盘标有“mV”的仪表如图丙所示，它是测量 （填物理量名称）的仪表，分度值是 。
（4）如图甲所示，正确使用天平时，将天平放在水平台上，先将 取下，然后移动游码至零刻度线处，若发现天平指针仍然偏向分度盘左侧，接下来应将天平右边的平衡螺母向 调；小林用已调好的天平测量一小块鹅卵石质量时，天平平衡后，右盘中砝码的质量和游码的位置如图乙所示，则鹅卵石的质量是 g．
【答案】（1）18.8（18.8~19.2均可）
（2）57
（3）电压；10mV
（4）橡胶垫圈；右；18.4
【知识点】质量的测量与天平的使用；时间及其测量；长度及其测量；电压的测量及电压表的使用
【解析】【解答】（1）根据图甲，刻度尺的分度值是1cm，测量自己一拃长度为19.1cm；
（2）根据图乙手表，根据时针、分针、秒针的位置，显示的时刻为10h41min57s；
（3）根据图丙，表盘标有“mV”是电压的单位，是测量电压的仪表，每100mV分为10份，分度值是10mV；
（4）根据图甲，使用天平时，将天平放在水平台上，先将橡胶垫圈取下，再移动游码至零刻度线处，指针偏向分度盘左侧，应将天平右边的平衡螺母向右调；根据图乙，右盘中砝码质量和游码的位置，鹅卵石的质量是10g+5g+3.4g=18.4g。
【分析】（1）根据物体对应刻度尺的位置，测量长度；
（2）根据手表的指针位置，测量时间；
（3）根据仪表上的单位，判断表的种类；根据每小格的数据，分析分度值；
（4）根据天平上砝码和游码位置，测量质量。
19．如图是某初二年级学生小李、小王和小郭三人所做“探究凸透镜成像规律”的实验装置图。
（1）小郭将凸透镜正对太阳光，在透镜的另一侧移动光屏，直至屏上呈现出 的光斑，量出透镜到光斑的距离为10cm，则该凸透镜的焦距为10cm；
（2）小王在凸透镜成像实验中，把蜡烛放在该凸透镜的焦点上，凸透镜固定不动，将光屏向远离凸透镜的方向移动的过程中，在光屏上观察到的现象是大小 的光斑（选填“不变”、“变大”或“变小”）。
（3）小李同学做实验时，发现烛焰在光屏上的像如图所示，若要使烛焰在光屏中心成像，只调节光屏，小李应将光屏向 （选填“上”或“下”）移动，当蜡烛距离凸透镜10.3cm时，无论怎么样移动光屏都得不到像，原因是 。
A、像距过大，超过光具座的长度 B、不成像
（4）小郭将烛焰移至距凸透镜5cm处，移动光屏，在光屏上 （选填“能”或“不能”）得到像， （选填“照相机”、“投影仪”或“放大镜”）就是应用这一原理制成。
（5）生活中凸透镜可用来娇正 （选填“近视眼”或“远视眼”）。
【答案】（1）最小最亮的
（2）不变
（3）上；A
（4）不能；放大镜
（5）远视眼
【知识点】凸透镜成像规律及其探究实验
【解析】【解答】探究凸透镜成像规律时，
（1）当凸透镜正对太阳光，在透镜的另一侧移动光屏，直至出现最小最亮的光斑，是焦点，量出透镜到焦点的距离，是凸透镜的焦距，为10cm；
（2）实验中，把蜡烛放在凸透镜的焦点上，光线经过凸透镜成平行光线，将光屏远离凸透镜移动时，光屏上出现大小不变的光斑；
（3）根据图像，像在光屏上方，若要使烛焰在光屏中心成像，应将光屏向上移动，当蜡烛距离凸透镜10.3cm时，物距较小，像距过大，超过光具座的长度，移动光屏得不到像，A不符合题意；
（4）将烛焰移至距凸透镜5cm处，物距小于焦距，成正立放大的虚像，光屏上不能得到像，放大镜就是应用这一原理制成；
（5）凸透镜对光有会聚作用，可用来娇正远视眼。
【分析】（1）平行光正对太阳，光线会聚于焦点，焦点到凸透镜的距离是焦距；
（2）光源在焦点上时，经过凸透镜折射，光线平行；
（3）凸透镜成实像时，若物距很小，像距很大；
（4）物体在凸透镜的焦点内时，成正立放大的虚像，光屏上没有像，实际应用是放大镜；
（5）凸透镜可以矫正远视眼。
20．同学们在学校的花园里散步时，看到校工师傅在用剪刀修剪树枝，发现他在修剪较粗硬的树枝时，需要把树枝夹在剪刀离轴很近的地方，手放在剪刀离轴最远的末端就会很轻松的剪断粗树枝了，看到这里，同学们就讨论起来了：为什么这样使用，就会很容易剪断树枝呢？于是大家对杠杆的特性进行了如下探究。
（一）“探究杠杆的平衡条件”
（1）当杠杆静止在图甲所示的位置时，杠杆处于 （选填“平衡”或“不平衡”）状态；此时，应将右端的平衡螺母向 （选填“左”或“右”）调节使杠杆在水平位置平衡，这样做是为了便于测量 。
（2）小明同学用图乙所示的方法使杠杆处于平衡状态，测出此时的拉力大小为F1，发现F1L1≠F2L2，其原因是： ．
（3）（二）“探究杠杆的机械效率”
如图丙所示装置，每个钩码的质量为m，O为支点（支点处摩擦忽略不计）
他将2个钩码悬挂在B点，在A点竖直向上缓慢拉动弹簧测力计，拉力为F1，测得A、B两点上升的高度分别为h1、h2，则此次杠杆的机械效率为η= （用物理量的符号表示）
（4）他将2个钩码悬挂在C点，在A点竖直向上缓慢拉动弹簧测力计，使C点上升高度仍为h1，则弹簧测力计的示数将 F1，此次拉力做的功将 第一次做的功（均选填“大于”“等于”或“小于”）
【答案】（1）平衡；右；力臂
（2）F1没有与杠杆垂直（L1不是F的力臂）
（3）[2mgh2/(F1h1)]×100%
（4）大于；大于
【知识点】探究杠杆的平衡条件实验；杠杆机械效率的测量实验
【解析】【解答】探究杠杆的平衡条件时，
（1）杠杆静止时，杠杆处于平衡状态；由于杠杆右侧偏高，将右端的平衡螺母向右调节，使杠杆在水平位置平衡，便于测量力臂；
（2）根据图乙，测出拉力为F1，由于拉力没有与杠杆垂直，L1不是拉力的力臂，不能得出F1L1=F2L2的结论；
（3）探究杠杆的机械效率，
根据图丙，每个钩码的质量为m，O为支点，B点悬挂2个钩码，拉力为2mg，在A点竖直向上缓慢拉动弹簧测力计，拉力为F1，根据A、B上升的高度，则杠杆的机械效率为η=W有W总=2mgh2F1h1×100%；
（4）将2个钩码悬挂在C点，在A点竖直向上拉动弹簧测力计，使C点上升高度仍为h1，由于物体在C点时，阻力臂变大了，阻力×阻力臂的乘积变大，弹簧测力计的示数将大于F1，杠杆A点移动的距离比第一次小，额外功减小，拉力做的功将大于第一次做的功。
【分析】（1）静止的杠杆是平衡的，平衡螺母向偏高的一侧调节，使杠杆水平平衡，便于测量力臂；
（2）杠杆上的拉力和杠杆垂直时，力臂在杠杆上；
（3）根据η=W有W总，计算杠杆的机械效率；
（4）使用杠杆时，有用功相同，额外功越小，机械效率越大。
21．某实验小组的同学到实验室做“测量小灯泡的电阻”实验，现有额定电压为2.5V的小灯泡以及符合实验要求的电表、开关和导线。如图甲是小虎没有连接完整的电路。
（1）请你用笔画线代替导线，将图甲的电路连接完整；
（2）闭合开关前，小虎应将滑动变阻器的滑片P移到最 端，以避免闭合开关时电路中的电流 （选填“过大”或“过小”）损坏电路元件．
（3）实验开始时，小虎闭合开关，移动滑动变阻器的滑片P，发现小灯泡始终不亮，电压表指针明显偏转，电流表指针无偏转，则故障可能是____。
A．小灯泡短路B．小灯泡断路
C．滑动变阻器短路D．滑动变阻器断路
（4）排查故障后，在实验过程中，多次移动滑动变阻器的滑片P并记录多组数据，实验数据记录如下表，当小灯泡正常发光时，电流表示数如图乙所示，则小灯泡正常发光时的电阻为 Ω（计算结果保留一位小数）
（5）测量完小灯泡的电阻后，小虎认为利用这套实验装置还能探究“电流与电压的关系”，你同意小虎的想法吗？ ，其理由是 ．
【答案】（1）
（2）左；过大
（3）B
（4）8.9
（5）不同意；灯泡的电阻会随温度变化
【知识点】欧姆定律及其应用；伏安法测电阻的探究实验
【解析】【解答】测量小灯泡的电阻的实验中，
（1）测量灯泡电阻时，电压表和灯泡并联，灯泡分压为2.5V，电压表选择0~3V，电流表和灯泡串联，接线柱正入负出，如图
；
（2）闭合开关前，滑动变阻器的取值最大，滑片P移到最左端，避免电路中的电流过大损坏电路元件；
（3）闭合开关，移动滑动变阻器的滑片P，电压表指针明显偏转，电流表指针无偏转，可能是电压表测量的灯泡断路了，B符合题意；
（4）根据图乙，结合电流表量程和指针位置，示数0.28A，小灯泡正常发光时的电阻为R=UI=≈8.9Ω；
（5）由于是灯泡的电阻会随温度变化，探究电流和电压关系时，电阻需要保持一定，不能探究电流与电压的关系。
【分析】（1）测量灯泡电阻时，电压表和灯泡并联，电流表灯泡串联，两表要正入负出；
（2）闭合开关前，滑片在电阻最大处；
（3）在串联电路中，电流表无示数，电压表示数较大，电压表测量的位置断路；
（4）根据电流表量程和指针位置，测量电流，利用R=UI，计算电阻；
（5）探究电流和电压关系时，需要保持电阻一定；灯丝电阻随温度升高而变大。
额定电压
220V
加热挡额定功率
880W
保温挡额定功率
44W
额定频率
50Hz
储水罐容积
1.76L
实验次数
电压表示数U/V
电流表示数I/A
小灯泡亮度
1
2.0
0.25
较暗
2
2.5
正常
3
3.0
0.3
很亮
额定电压
220V
加热挡额定功率
880W
保温挡额定功率
44W
额定频率
50Hz
储水罐容积
1.76L
实验次数
电压表示数U/V
电流表示数I/A
小灯泡亮度
1
2.0
0.25
较暗
2
2.5
正常
3
3.0
0.3
很亮
相关试卷
江西省鹰潭市2024年中考物理一模试题： 这是一份江西省鹰潭市2024年中考物理一模试题，共9页。试卷主要包含了填空题，选择题，计算题，实验与探究题等内容，欢迎下载使用。
江西省鹰潭市2024年中考物理一模试题： 这是一份江西省鹰潭市2024年中考物理一模试题，共9页。试卷主要包含了填空题，选择题，计算题，实验与探究题等内容，欢迎下载使用。
2024年江西省上饶市中考一模物理试题： 这是一份2024年江西省上饶市中考一模物理试题，共3页。
