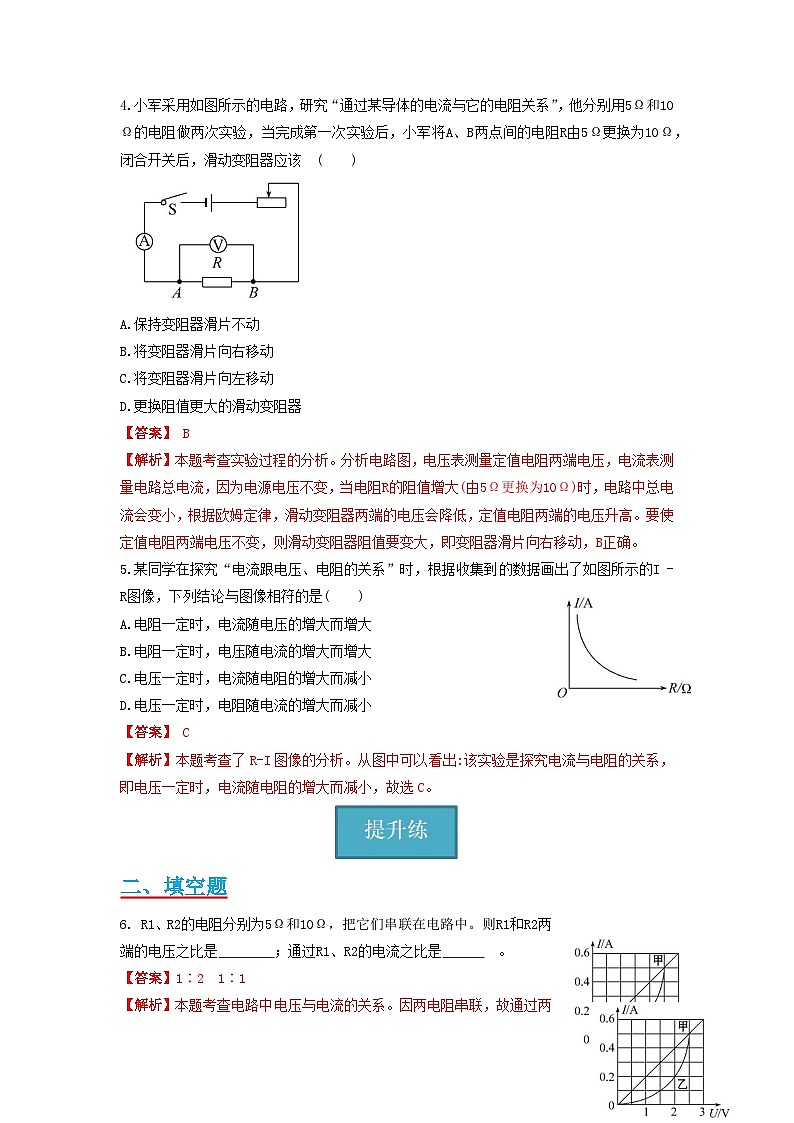

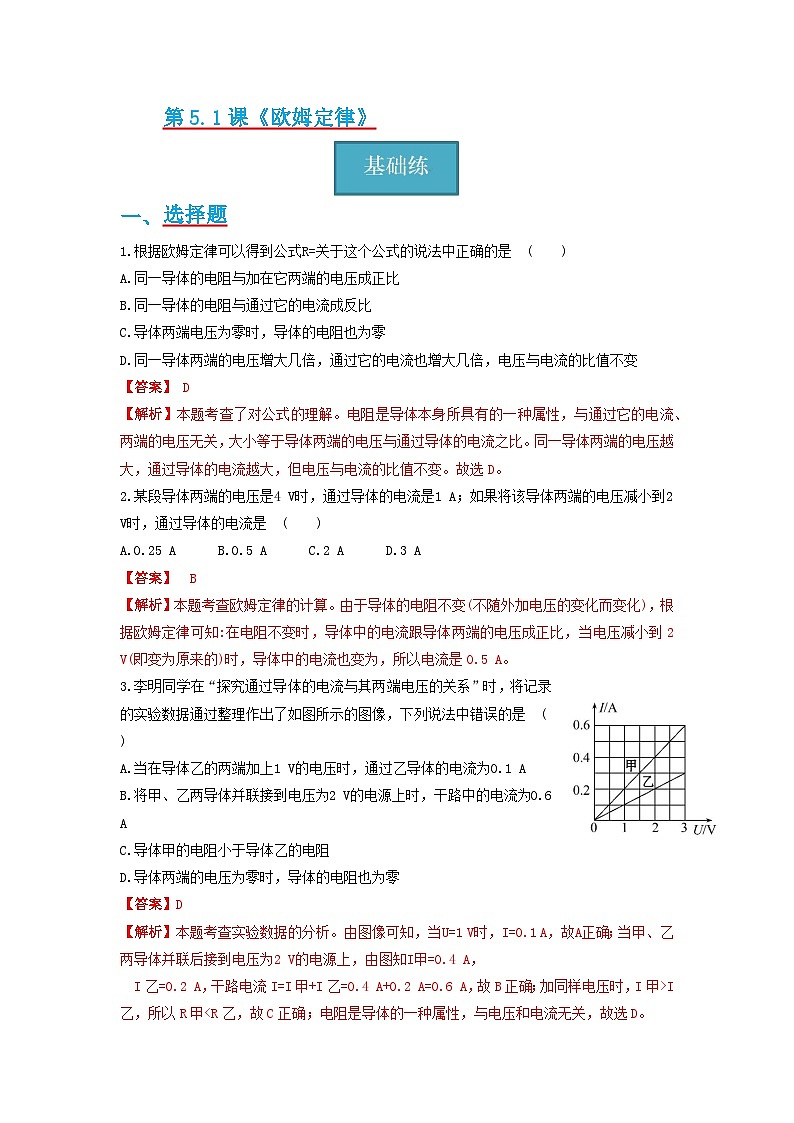

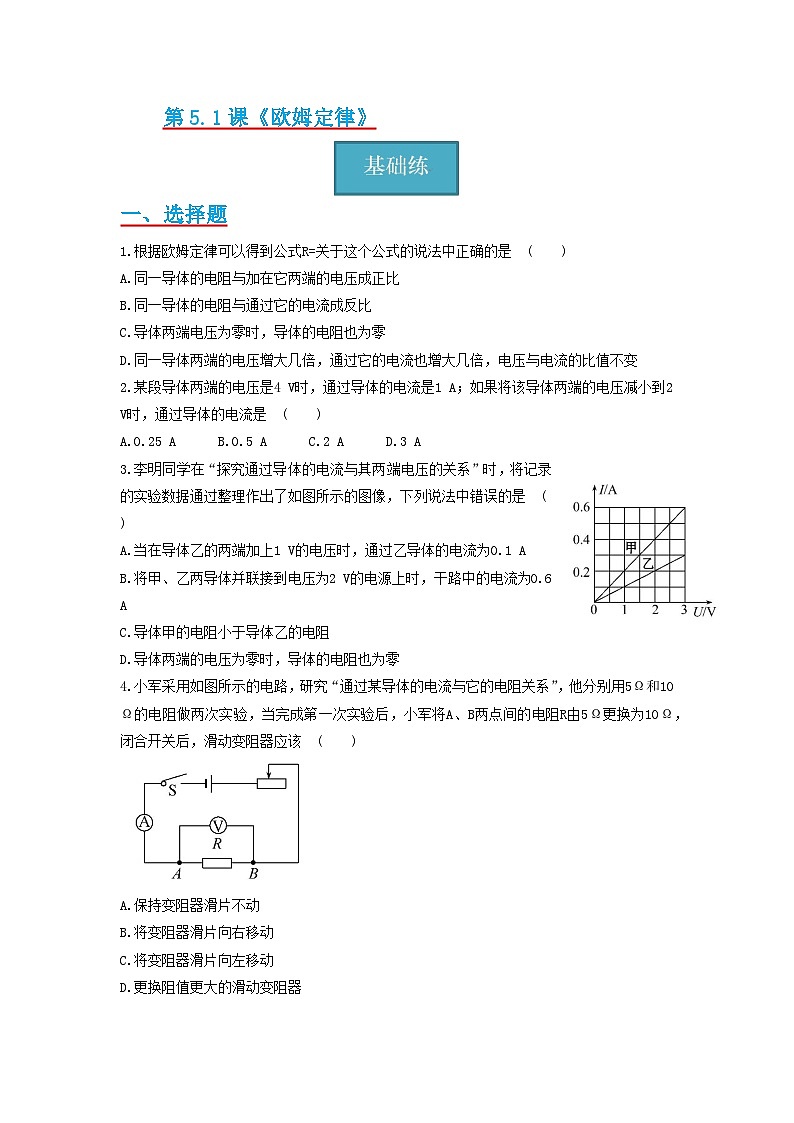

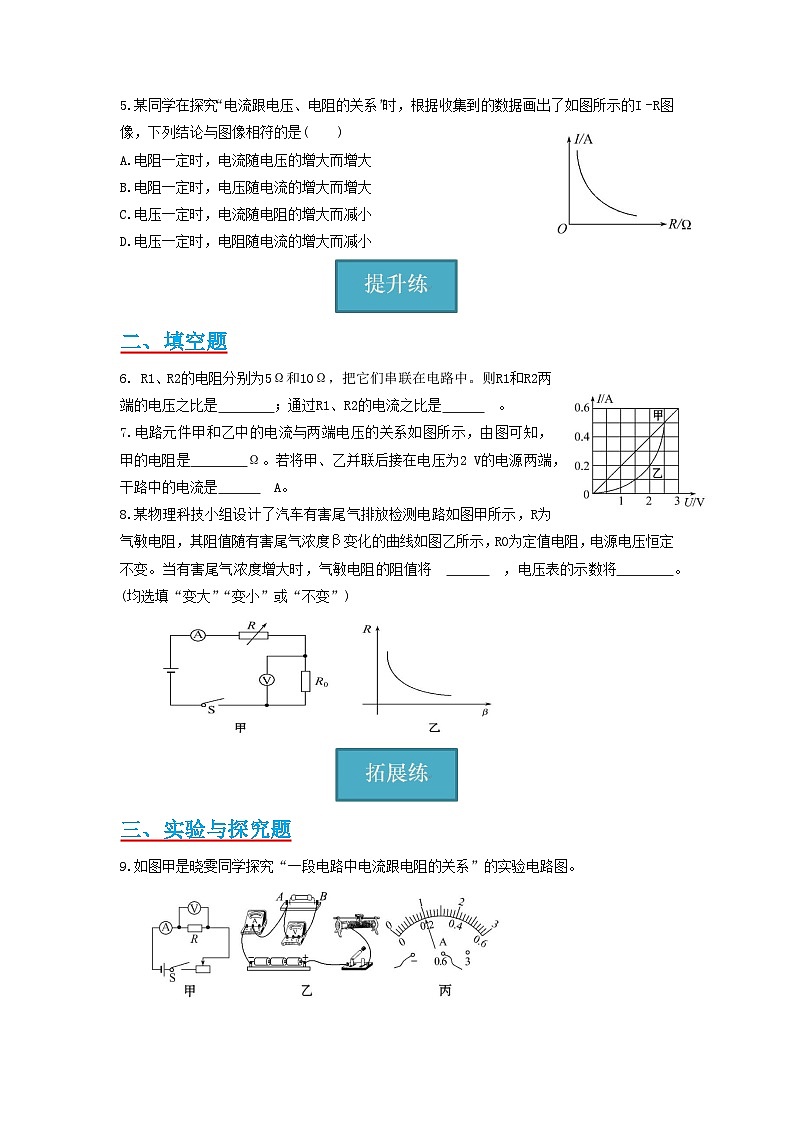

    教科版九年级上册  5.1节 《欧姆定律》同步练习(分层练习)(含解析版)01
    教科版九年级上册  5.1节 《欧姆定律》同步练习(分层练习)(含解析版)02
    教科版九年级上册  5.1节 《欧姆定律》同步练习(分层练习)(含解析版)01
    教科版九年级上册  5.1节 《欧姆定律》同步练习(分层练习)(含解析版)02
    还剩3页未读, 继续阅读
    下载需要10学贝 1学贝=0.1元
    使用下载券免费下载
    加入资料篮
    立即下载

    教科版九年级上册1 欧姆定律课后作业题

    展开
    这是一份教科版九年级上册1 欧姆定律课后作业题,文件包含教科版九年级上册51节《欧姆定律》同步练习分层练习原卷版doc、教科版九年级上册51节《欧姆定律》同步练习分层练习解析版doc等2份试卷配套教学资源,其中试卷共10页, 欢迎下载使用。

    选择题
    1.根据欧姆定律可以得到公式R=关于这个公式的说法中正确的是 ( )
    A.同一导体的电阻与加在它两端的电压成正比
    B.同一导体的电阻与通过它的电流成反比
    C.导体两端电压为零时,导体的电阻也为零
    D.同一导体两端的电压增大几倍,通过它的电流也增大几倍,电压与电流的比值不变
    【答案】 D
    【解析】本题考查了对公式的理解。电阻是导体本身所具有的一种属性,与通过它的电流、两端的电压无关,大小等于导体两端的电压与通过导体的电流之比。同一导体两端的电压越大,通过导体的电流越大,但电压与电流的比值不变。故选D。
    2.某段导体两端的电压是4 V时,通过导体的电流是1 A;如果将该导体两端的电压减小到2 V时,通过导体的电流是 ( )
    A B.0.5 A C.2 A D.3 A
    【答案】 B
    【解析】本题考查欧姆定律的计算。由于导体的电阻不变(不随外加电压的变化而变化),根据欧姆定律可知:在电阻不变时,导体中的电流跟导体两端的电压成正比,当电压减小到2 V(即变为原来的)时,导体中的电流也变为,所以电流是0.5 A。
    3.李明同学在“探究通过导体的电流与其两端电压的关系”时,将记录的实验数据通过整理作出了如图所示的图像,下列说法中错误的是 ( )
    A.当在导体乙的两端加上1 V的电压时,通过乙导体的电流为0.1 A
    B.将甲、乙两导体并联接到电压为2 V的电源上时,干路中的电流为0.6 A
    C.导体甲的电阻小于导体乙的电阻
    D.导体两端的电压为零时,导体的电阻也为零
    【答案】D
    【解析】本题考查实验数据的分析。由图像可知,当U=1 V时,I=0.1 A,故A正确;当甲、乙两导体并联后接到电压为2 V的电源上,由图知I甲=0.4 A,
    I乙=0.2 A,干路电流I=I甲+I乙=0.4 A+0.2 A=0.6 A,故B正确;加同样电压时,I甲>I乙,所以R甲4.小军采用如图所示的电路,研究“通过某导体的电流与它的电阻关系”,他分别用5Ω和10Ω的电阻做两次实验,当完成第一次实验后,小军将A、B两点间的电阻R由5Ω更换为10Ω,闭合开关后,滑动变阻器应该 ( )
    A.保持变阻器滑片不动
    B.将变阻器滑片向右移动
    C.将变阻器滑片向左移动
    D.更换阻值更大的滑动变阻器
    【答案】 B
    【解析】本题考查实验过程的分析。分析电路图,电压表测量定值电阻两端电压,电流表测量电路总电流,因为电源电压不变,当电阻R的阻值增大(由5Ω更换为10Ω)时,电路中总电流会变小,根据欧姆定律,滑动变阻器两端的电压会降低,定值电阻两端的电压升高。要使定值电阻两端电压不变,则滑动变阻器阻值要变大,即变阻器滑片向右移动,B正确。
    5.某同学在探究“电流跟电压、电阻的关系”时,根据收集到的数据画出了如图所示的I -R图像,下列结论与图像相符的是( )
    A.电阻一定时,电流随电压的增大而增大
    B.电阻一定时,电压随电流的增大而增大
    C.电压一定时,电流随电阻的增大而减小
    D.电压一定时,电阻随电流的增大而减小
    【答案】 C
    【解析】本题考查了R-I图像的分析。从图中可以看出:该实验是探究电流与电阻的关系,即电压一定时,电流随电阻的增大而减小,故选C。
    二、填空题
    6. R1、R2的电阻分别为5Ω和10Ω,把它们串联在电路中。则R1和R2两端的电压之比是 ;通过R1、R2的电流之比是 。
    【答案】1∶2 1∶1
    【解析】本题考查电路中电压与电流的关系。因两电阻串联,故通过两电阻的电流相等,即电流之比为1∶1,由欧姆定律U=IR得U1=IR1,U2=IR2,即电压之比U1∶U2=R1∶R2=5Ω∶10Ω=1∶2。
    7.电路元件甲和乙中的电流与两端电压的关系如图所示,由图可知,甲的电阻是 Ω。若将甲、乙并联后接在电压为2 V的电源两端,干路中的电流是 A。
    【答案】5 0.6
    【解析】本题考查欧姆定律的应用。通过图像可以看出:当电阻甲两端的电压等于3 V时,通过的电流是0.6 A,所以电阻甲的阻值是R甲=5Ω。若将甲、乙并联后接在电压为2 V的电源两端时,两电阻两端的电压都等于2 V,从图中可以看出此时通过电阻甲和乙的电流分别是0.4 A和0.2 A,所以干路中的电流是I=0.4 A+0.2 A=0.6 A。
    8.某物理科技小组设计了汽车有害尾气排放检测电路如图甲所示,R为气敏电阻,其阻值随有害尾气浓度β变化的曲线如图乙所示,R0为定值电阻,电源电压恒定不变。当有害尾气浓度增大时,气敏电阻的阻值将 ,电压表的示数将 。(均选填“变大”“变小”或“不变”)
    【答案】
    【解析】本题考查了动态电路分析及图像分析。由图乙可知,当有害尾气的浓度增大时,气敏电阻的阻值将变小,电路中的总电阻将变小,电源电压不变,则电路中的电流将变大,根据U0=IR0,R0为定值电阻,I变大,则U0变大,故电压表的示数将变大
    三、实验与探究题
    9.如图甲是晓雯同学探究“一段电路中电流跟电阻的关系”的实验电路图。
    (1)根据甲图用铅笔连线将乙图的实物图连接完整。
    (2)实验时,晓雯先将5Ω和10Ω的定值电阻分别接入A、B两点间,闭合开关调节滑动变阻器滑片得到两组实验数据填入表中;然后她又将A、B两点间的电阻更换为15Ω,闭合开关并调节滑动变阻器滑片,直至电压表示数为 V,此时电流表指针位置如图丙所示,请将第3次实验电流表的读数填入表格中的相应空格内。
    (3)分析晓雯三次实验数据可得到的结论是

    【答案】(1)如图所示
    (2)3 0.2 (3)当导体两端的电压一定时,导体中的电流跟导体的电阻成反比
    【解析】本题考查探究“电流跟电阻的关系”的实验。(1)图乙中滑动变阻器已经接入了下方的一个接线柱,按照“一上一下”的原则,应当将其上方的一个接线柱接入电路。(2)要探究电流跟电阻的关系,应控制电压不变,所以当将A、B间的电阻更换为15Ω时,应在闭合开关后调节滑动变阻器的滑片,使其两端的电压为3 V;由丙图可知,此时电流表的读数为0.2 A。(3)由三次实验数据看出,在电压一定时,导体的电阻增大为原来的几倍,则电流就减小为原来的几分之一,故可得出的结论是当导体两端的电压一定时,导体中的电流跟导体的电阻成反比。
    10.如图所示电路中定值电阻R1=10Ω,R2为滑动变阻器,电源电压保持不变。闭合开关,当滑片P在a端时,电流表示数为0.3A。滑片P在b端时电压表示数为2V。求:
    (1)电源电压;
    (2)滑动变阻器R2的最大阻值。
    【答案】(1)3V (2)20Ω
    【解析】本题考查欧姆定律的计算。
    (1)当滑片P在a端时,R滑=0,
    由I知电源电压
    U=I1R1=0.3A×10Ω=3 V
    (2)当滑片P在b端时,电压表的示数为2V,是滑动变阻器两端的电压,R1两端的电压
    =3V-2 V=1 V
    串联电路中的电流:
    I=I1=I2= =0.1A
    R2的最大阻值:
    R2=U2/I2V/0.1 =20Ω。实验序号
    电压/V
    电阻/Ω
    电流/A
    1
    3
    5
    0.6
    2
    3
    10
    0.3
    3
    15
