2024年湖南省长沙市中考物理考前冲刺模拟试题

这是一份2024年湖南省长沙市中考物理考前冲刺模拟试题，共16页。试卷主要包含了填空题，作图等内容，欢迎下载使用。

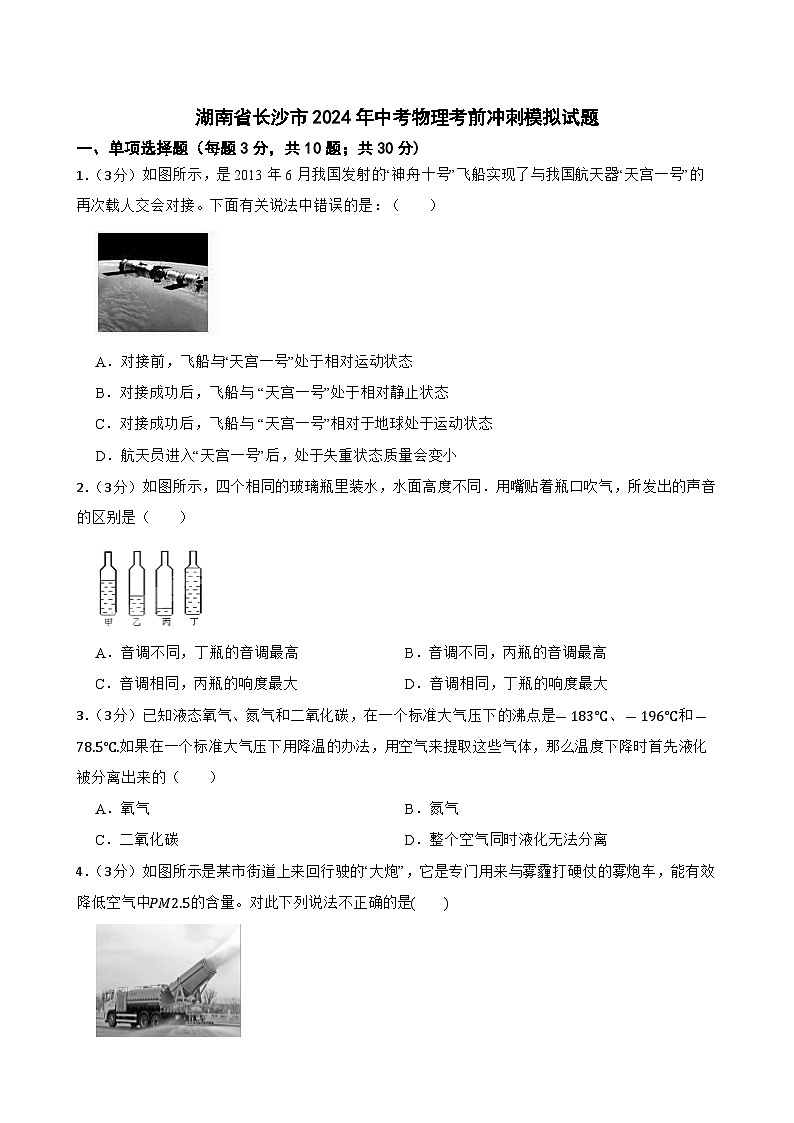

一、单项选择题（每题3分，共10题；共30分)
1．（3分）如图所示，是2013年6月我国发射的“神舟十号”飞船实现了与我国航天器“天宫一号”的再次载人交会对接。下面有关说法中错误的是：（ ）
A．对接前，飞船与“天宫一号”处于相对运动状态
B．对接成功后，飞船与 “天宫一号”处于相对静止状态
C．对接成功后，飞船与 “天宫一号”相对于地球处于运动状态
D．航天员进入“天宫一号”后，处于失重状态质量会变小
2．（3分）如图所示，四个相同的玻璃瓶里装水，水面高度不同．用嘴贴着瓶口吹气，所发出的声音的区别是（ ）
A．音调不同，丁瓶的音调最高B．音调不同，丙瓶的音调最高
C．音调相同，丙瓶的响度最大D．音调相同，丁瓶的响度最大
3．（3分）已知液态氧气、氮气和二氧化碳，在一个标准大气压下的沸点是-183℃、-196℃和-78.5℃.如果在一个标准大气压下用降温的办法，用空气来提取这些气体，那么温度下降时首先液化被分离出来的（ ）
A．氧气B．氮气
C．二氧化碳D．整个空气同时液化无法分离
4．（3分）如图所示是某市街道上来回行驶的“大炮”，它是专门用来与雾霾打硬仗的雾炮车，能有效降低空气中PM2.5的含量。对此下列说法不正确的是( )
A．雾炮车在匀速前进工作时动能逐渐减小
B．阳光下雾炮车经过后出现的彩虹是光的折射形成的
C．空气中飘浮着PM2.5是分子扩散现象
D．洒向空中的水蒸发吸热能在抑尘的同时起到调节气温的作用
5．（3分）如图（a）所示，木块与小车一起向右做匀速直线运动，某时刻观察到如图（b）所示的现象，由此可判断（ ）
A．小车突然加速运动
B．小车突然减速运动
C．小车保持匀速运动
D．小车可能做加速、也可能做减速运动
6．（3分）一瓶酒精用去一半后，剩下的酒精（ ）
A．热值不变，比热容不变B．热值和比热容都减小一半
C．热值不变，比热容减小一半D．热值减小一半，比热容不变
7．（3分）在不同的介质中，声音的传播速度差异很大．在一根很长的自来铁水管一端敲一下另一端的人会听到三次敲击声，请判断传来的三次响声的介质按照先后依次是
A．水、空气、铁B．铁管、水、空
C．水、铁管、空气D．空气、水、铁管
8．（3分）物理学中常用比值来定义物理量.以下四个物理量不是采用比值定义法定义的是（ ）
A．功B．功率C．热值D．比热容
9．（3分）下列做法中不符合安全用电的是（ ）
A．不用湿布擦开关B．电饭锅的外壳要接地
C．发生触电时立即切断电源D．湿衣服晾在室外的电线上

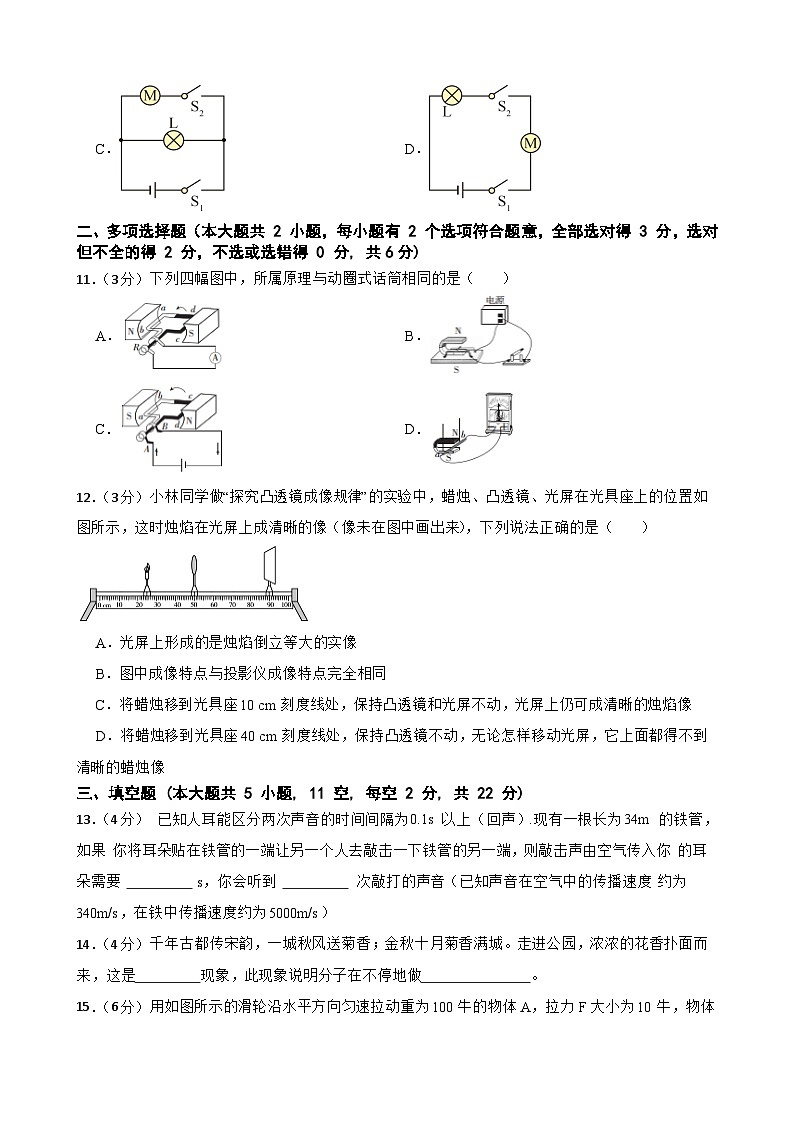

10．（3分）小宇设计了一款遥控玩具车，开关S1闭合，车上的指示灯L亮，玩具车不动（电动机不工作），再按下遥控器，开关S2闭合，玩具车前进。下列电路符合以上设计要求的是（ ）
A．B．
C．D．
二、多项选择题（本大题共 2 小题，每小题有 2 个选项符合题意，全部选对得 3 分，选对但不全的得 2 分，不选或选错得 0 分, 共6分)
11．（3分）下列四幅图中，所属原理与动圈式话筒相同的是（ ）
A．B．
C．D．
12．（3分）小林同学做“探究凸透镜成像规律”的实验中，蜡烛、凸透镜、光屏在光具座上的位置如图所示，这时烛焰在光屏上成清晰的像（像未在图中画出来），下列说法正确的是（ ）
A．光屏上形成的是烛焰倒立等大的实像
B．图中成像特点与投影仪成像特点完全相同
C．将蜡烛移到光具座10 cm刻度线处，保持凸透镜和光屏不动，光屏上仍可成清晰的烛焰像
D．将蜡烛移到光具座40 cm刻度线处，保持凸透镜不动，无论怎样移动光屏，它上面都得不到清晰的蜡烛像
三、填空题 (本大题共 5 小题, 11 空, 每空 2 分, 共 22 分)
13．（4分） 已知人耳能区分两次声音的时间间隔为0.1s 以上（回声）.现有一根长为34m 的铁管，如果 你将耳朵贴在铁管的一端让另一个人去敲击一下铁管的另一端，则敲击声由空气传入你 的耳朵需要 s，你会听到 次敲打的声音（已知声音在空气中的传播速度 约为340m/s，在铁中传播速度约为5000m/s）
14．（4分）千年古都传宋韵，一城秋风送菊香；金秋十月菊香满城。走进公园，浓浓的花香扑面而来，这是 现象，此现象说明分子在不停地做 。
15．（6分）用如图所示的滑轮沿水平方向匀速拉动重为100牛的物体A，拉力F大小为10牛，物体A与地面间的摩擦力是 牛，若5秒内物体A被拉动30厘米，拉力F所做的功是 焦，功率为 瓦。
16．（4分）2019年九月份，华为正式推出自主研发有自主知识产权的麒麟 9905G 芯片，该芯片采用7 （选填：“mm”、“ μm ”或“nm”）工艺制造，其中“芯片”所用的材料是 （选填：“导体”、“绝缘体”、“半导体”或“超导体”）。
17．（4分） 如图所示，电源电压为12V且保持不变，电阻R1的阻值为10Ω，滑动变阻器R2上标有“1A”字样，闭合开关S，电压表示数为5V。则：通过电阻R1的电流为 A；移动滑动变阻器滑片P的过程中，电源电压与电压表示数的比值最大为3∶1，则电压表最大示数和最小示数的差值ΔU1为 V。
四、作图、实验题（本题共 5 小题, 18 小题 4 分, 19-22 小题每题 6 分, 共 28 分) (共5题；共28分)
18．（4分）
（1）在图中请画出光线射出水面的折射光线以及经过透镜的折射光线（F为凸透镜的焦点）。
（2）请将图连成符合安全用电原则的照明电路。
19．（5分） 如图所示，甲图是“探究水的沸腾特点”的实验装置。
（1）（1分）按规范组装器材，在安装温度计时，玻璃泡碰到了烧杯底，此时应适当将 （选填“A处向上”或“B处向下”）调整；
（2）（1分）如图乙所示，观察气泡可判断是水 （选填“沸腾前”或“沸腾时”）的现象；
（3）（3分）图丙中，图象A、B是某班两个实验小组的同学根据实验数据作出的图象。由图象可知水的沸点是 ℃，水沸腾时的特点是 ；他们用相同的酒精灯和相同的烧杯进行实验，图象不同的原因可能是 。
20．（7分）利用一个烧杯、天平和适量的水，小刚同学测出了一小块不规则小石块的密度。（已知ρ水=1.0×103kg/m3）
（1）（1分）小刚同学使用天平称量物体质量，图甲是小刚在调节天平时的情景，请指出了他在操作上的错误之处是： ；
（2）（1分）小刚纠正错误后调节好天平，正确操作测得小石块的质量为 g（如图乙）；
（3）（1分）如图丙所示，小刚按照以下步骤继续实验：
A．往烧杯中加入适量的水；
B．把小石块浸没，在水面到达的位置做上标记；
C．取出小石块，测出此时烧杯和水的总质量为130g；
D．往烧杯中加水，直到 ，再测出此时烧杯和水的总质量为140g；
（4）（1分）计算出小石块的体积为 cm3；
（5）（3分）计算出小石块的密度为 kg/m3，该实验中密度的测量值与真实值相比明显 （选填“偏大”或“偏小”），造成偏差的原因是 。
21．（6分）如图所示，A、B、C和D四幅图是“探究浮力的大小与排开水所受重力关系”的过程情景。请根据图示完成下面的填空。
（1）（2分）由情境图B知，实验中所用圆柱体的重力为 N；在情景图B中存在的错误是 。
（2）（1分）纠正错误后，继续实验，在情景C时圆柱体受到的浮力F浮＝ N；
（3）（1分）圆柱体排开的水所受的重力G排＝ N。
（4）（1分）实验结果表明：浸在水中的物体受到的浮力 物体排开水所受到的重力。
（5）（1分）圆柱体从刚接触水面到全部浸没水中，水对溢水杯底的压强 （选填“逐渐增大＂逐渐减小”或“保持不变”）。
22．（6分）在“探究串联电路的电压”实验中，小华同学设计了如图所示的电路．
（1）（2分）在连接电路中，开关应该处于 状态；实验中最好选用 (选填”相同”或”不同”)规格的灯泡．
（2）（2分）根据电路图连接好电路，闭合开关后，电压表指针发生如图乙所示的偏转，原因是 改正错误后，再次闭合开关进行实验，她发现两只灯泡都不亮，且电压表示数为0V，若只有L1或L2中的一处发生故障，则故障是 ．
（3）（2分）故障排除后，小华根据电路图做了三次实验，并记录了数据．其中第三次实验测总电压时，表盘示数如图丙所示，请将该次数据填入下面表格中 .分析下表中的数据，可得出的结论为： ．
五、计算题（本题共 2 小题, 23 小题 6 分, 24 小题 8 分, 共 14 分)(共2题；共14分)
23．（6分）如图所示的电饭煲，内部有两条电阻丝，每条电阻丝的阻值都为110Ω（电阻丝的阻值恒定不变）．电饭煲的额定功率从大到小有高、中、低三挡，额定电压是220V．把电饭煲接在220V的电源上，求：
（1）（2分）把电饭煲的额定功率打到中档时，内部是一条电阻丝接入电路，通过它的电流多大？
（2）（2分）把电饭煲的额定功率打到低挡时，内部是两条电阻丝串联接入电路，电饭煲的电功率多大？
（3）（2分）电饭煲在中档和低档相同时间产生的电热之比是多少？
24．（8分）如图所示，在两个相同的圆柱形容器内装入体积相同的甲、乙不同液体其中液体甲的质量为0.4千克。两液体分别吸收9.6×103焦的热量后，液体甲升高的温度较多。
（1）（2分）若 c甲=2.4×103J/（kg·℃） ，求吸收热量后液体甲升高的温度。
（2）（3分）若液体甲的密度为0.8×103kg/m3，求液体甲的体积。
（3）（3分）如果将两容器中分别抽出相同质量的液体且乙的密度大于甲的密度，当剩余部分再次吸收相同热量时，发现液体乙升高的温度较多。请通过推理说明两液体比热容的大小关系。
答案解析部分
1．【答案】D
【解析】【解答】以飞船为参照物，对接前，“天宫一号”的位置在不断发生改变，故“天宫一号”运动的，A符合题意；以飞船为参照物，对接后，“天宫一号”的位置在不再发生改变，故“天宫一号”静止的，B符合题意；以地球为参照物，对接后，飞船和“天宫一号”的位置在不断发生改变，故飞船和“天宫一号”是运动的，C符合题意；质量是物体的属性，不随位置等因素变化，航天员处于失重状态时，所含物质的多少不变，即质量不变，D不符合题意，
故答案为：D。
【分析】参照物：在研究物体运动还是静止时被选作标准的物体(或者说被假定不动的物体)叫参照物；判断物体是否运动，即看该物体相对于所选的参照物位置是否发生改变即可.
质量(m)：物体中含有物质的多少叫质量.物体的质量不随形状，状态，位置和温度而改变.
2．【答案】A
【解析】【解答】解：当用嘴贴着瓶口吹气时，瓶内空气柱的振动会发出声音，空气柱越短，频率越高，故音调由高到低依次为 丁﹣甲﹣乙﹣丙，A符合题意．
故答案为：A．
【分析】音调的高低与振动的频率有关，振动的物质越少，振动的越快，音调越高.
3．【答案】C
【解析】【解答】从三种气体的沸点来看，氮气的沸点最低，最容易汽化，但最不容易液化；二氧化碳气体的沸点最高，最不容易汽化，但最容易液化，即用降温的方法来从空气中提取这些气体时，当温度刚降低到-78.5℃以下时，二氧化碳气体就会变成液体被分离出来，而氧气和氮气在此温度下仍为气体，故本题正确答案应选：C 。
【分析】液体沸点的高低与物质被汽化与液化有直接的关系，沸点越低，越容易汽化；沸点越高，越容易液化。
4．【答案】C
【解析】【解答】A.雾炮车在匀速前进工作时，质量减少，动能逐渐减小，正确，A不符合题意；
B.阳光通过雾炮车喷洒的雾水出现彩虹，是光的折射形成的，正确，B不符合题意；
C.空气中飘浮着PM2.5，比分子大很多，不是分子，C符合题意；
D.洒向空中的水蒸发吸热，能在抑尘的同时起到调节气温的作用，D不符合题意。
故答案为：C.
【分析】速度一定时，质量减小，动能减小；光线经过水珠发生折射；PM2.5比分子大很多，水蒸发吸热。
5．【答案】B
【解析】【解答】由于木块与小车一起向右做匀速直线运动，当小车突然减速运动时，
木块底部也随之减速，而木块的上部由于惯性仍要保持原来的匀速直线运动状态，
所以会出现如图（b）所示的现象．选项A、C、D均如图（b）所示的现象不符．
故选B．
【分析】分析此类惯性现象的问题时，一定要关注与物体相关联的其它物体的运动方向和运动状态的变化情况，还要结合被研究对象所表现出来的运动特征进行总体把握，切忌主观臆断．
6．【答案】A
【解析】【解答】A．酒精的比热容、热值两个物理量，都是表示酒精的某种特性，只与物质的种类和状态有关，与质量和体积无关，所以，一瓶酒精用去一半后，剩下的酒精的热值和比热容不变，A符合题意；
BCD．酒精的比热容、热值两个物理量，都是表示酒精的某种特性，只与物质的种类和状态有关，与质量和体积无关，BCD不符合题意；
故答案为：A
【分析】比热容和热值时物体的特性，与物质的种类和状态有关，与物质的做少没有关系。
7．【答案】B
【解析】【解答】声音在不同介质中，传播速度不同，在固体中声速最大， 其次的液画图气体，所以，敲击水管一端时，另一端听到的声音，分别是铁管、水空气传播来的声音，B符合题意。
故答案为：B.
【分析】声音在不同介质中，传播的速度不同。
8．【答案】A
【解析】【解答】A、功是作用在物体上的力与物体在力的方向上通过距离的乘积，采用的是乘积定义法，A符合题意；
B、功率是物体做的功与所用时间之比，采用的是比值定义法，B不符合题意；
C、热值是某种燃料完全燃烧放出热量与其质量之比，采用的是比值定义法，C不符合题意；
D、某种物质温度升高时吸收的热量与其质量和升高的温度的乘积之比，叫做这种物质的比热容，采用的是比值定义法，D不符合题意．
故答案为：A．
【分析】功率是物体做的功与所用时间之比，热值是某种燃料完全燃烧放出热量与其质量之比，某种物质温度升高时吸收的热量与其质量和升高的温度的乘积之比，叫做这种物质的比热容，均采用了比值定义法；功是作用在物体上的力与物体在力的方向上通过距离的乘积，采用的是乘积定义法。
9．【答案】D
【解析】【解答】A．用湿布擦开关时，水属于导体，有可能使电流通过水传到人体上，使人体触电，所以不能用湿布擦开关，A不符合题意；
B．为防止发生触电事故，家用电器金属外壳都要接地，B不符合题意；
C．发现触电现象时，应立即切断电源或用绝缘体把导线挑开，C不符合题意；
D．湿衣服晾在室外的电线上，易发生触电事故，D符合题意。
故答案为：D。
【分析】为了用电安全，不接触低压带电体，不靠近高压带电体。
10．【答案】C
11．【答案】A,D
【解析】【解答】 解：动圈式话筒的原理是电磁感应现象。
A．由图可知，线圈转动时会有电流产生，是电磁感应现象，A符合题意；
B．由图可知，通电导体在磁场中受力运动，是电动机的原理，B不符合题意；
C．由图可知，通电线圈在磁场中受到转动，是电动机的原理，C不符合题意；
D．由图可知，导体左右运动时切割磁感线会产生电流，是电磁感应现象，D符合题意。
故答案为：AD
【分析】动圈式话筒将机械能转化为电能，利用了电磁感应原理。
12．【答案】B,D
【解析】【解答】解：A、由图可知，物距u=50cm﹣25cm=25cm，v=90cm﹣50cm=40cm，物距u＜v，成倒立放大的实像，故A错误；
B、u＜v，成倒立放大的实像，与投影仪的成像原理相同，故B正确；
C、将蜡烛移到光具座10cm刻度线处，保持凸透镜和光屏不动，此时物距u=40cm，由光路可逆可以知道v=25cm，保持凸透镜和光屏不动，光屏不能成清晰的烛焰像，故C错误；
D、由图可知，像距v＞2f，2f＞u＞f，所以20cm＞f＞12.5cm，当将蜡烛移到光具座40cm刻度线处，此时物距u=10cm＜f，焦点内不成像，保持凸透镜不动，无论怎样移动光屏，它上面都得不到清晰的蜡烛像，故D正确．
故选BD．
【分析】（1）光屏上能承接到的像是实像．凸透镜成实像时，物距大于像距，成倒立缩小的实像；物距等于像距时，成倒立等大的实像；物距小于像距时，成倒立放大的实像．（2）凸透镜成实像时，物距减小，像距增大，像变大．
13．【答案】0.1；1
【解析】【解答】根据空气中的声速，计算时间为t1=sv气=34m340m/s=0.1s，计算铁中的传播时间为t2=sv铁=34m5000m/s=0.0068s，时间差为0.1s-0.0068s=0.0932s<0.1s，人耳不能区别两次声音，听到1次声音。
【分析】根据t=sv，计算时间，结合人耳听声的时间差， 判断听到的声音。
14．【答案】扩散；无规则运动
15．【答案】20；6；1.2
16．【答案】nm；半导体
【解析】【解答】芯片属高科技产品，采用的是顶级 7nm 工艺制造。芯片所用的材料主要是硅、锗等半导体材料。
【分析】芯片是半导体材料，属高科技产品，长度单位是纳米。
17．【答案】0.5；6
【解析】【解答】由图可知，电阻R1和变阻器R2串联，电压表测量R1两端的电压，通过电阻R1的电流
I1=U1R1=5V10Ω=0.5A；
移动滑动变阻器滑片P的过程中， 电源电压和电压表示数的比值最大为3，即UU1/=3，电源电压12V，此时电压表示数最小，则12VU1/=3，U1/=4V；
滑动变阻器R2上标有“1A”字样，表示变阻器R2允许通过的最大电流为IA，当电路的最大电流为IA，R1阻值不变，此时电压表示数最大，即U1//=I最大R1=1A×10Ω=10V
则电压表示数的最大值和最小值的差值应为∆U=U1//-U1/=10V-4V=6V
【分析】 （1）知道R1的阻值和两端的电压，根据欧姆定律求出流过电阻R1的电流；
（2）根据电源电压和电压表示数的比值最大为3，求出电压表的最小示数。 由滑动变阻器的规格 ，根据欧姆定律求出电压表的最大示数， 从而求出电压表最大示数和最小示数的差值。
18．【答案】解：（1）如图所示：
（2）如图所示：
【解析】【解答】光从水中斜射入空气时，折射角大于入射角，据此在法线右侧的空气中画出折射光线；然后根据通过焦点的光线经凸透镜折射后将平行于主光轴画出通过凸透镜的折射光线。如图所示：
。
【分析】光从一种介质斜射入另一种介质中时，光的传播路程会发生偏折，即光的折射，折射角和入射角的大小关系，明确处在空气中的角最大即可；凸透镜作图，三条特殊的光线：经过光心的光线不改变方向，焦点发出的光线会变成平行光，平行光经过凸透镜会聚在焦点上。
19．【答案】（1）A处向上
（2）沸腾时
（3）96；吸热热量，温度保持不变；水的质量不同
【解析】【解答】 （1）使用温度计时玻璃泡不能碰到容器底，当玻璃泡碰到了烧杯底，石棉网的位置不变，适当将A处向上调节。
（2）水在沸腾时，气泡上升逐渐变大，由图可知，此时是沸腾时的现象。
（3）如图丙图像可知，水的沸点为98℃，水沸腾过程中，继续吸收热量但温度不变，由图丙可知，两杯开始沸腾的时间不同，说明两杯水的质量不同，质量多的后沸腾。
【分析】（1）根据温度计的使用规则进行调整实验装置。
（2）沸腾前气泡由大变小，沸腾时气泡由小变大。
（3）相同的装置同时进行加热，质量多的水后沸腾。
20．【答案】（1）未将游码置于最左端0刻度处
（2）28.6
（3）液面与标记对齐
（4）10
（5）2.86×103；偏小；石块沾水
【解析】【解答】（1）小刚在调节天平时，未将游码置于最左端0刻度处，就开始调节平衡螺母。则他在操作上的错误之处是：未将游码置于最左端0刻度处。
（2）如图乙所示，砝码总质量为m砝=20g+5g=25g
标尺上每一小格表示0.2g，则游码示数为3.6g，则小石块的质量为m=m砝+m示=25g+3.6g=28.6g
（3）往烧杯中加入适量的水，石块浸没后在液面做标记，取出石块液面下降，这时只要往里加水直到标记处，就说明加入水的体积等于石块的体积。
（4）由题可知，加入水的质量为m加=140g-130g=10g
加入水的体积等于石块的体积V=V加=m加ρ水=10g1g/cm3=10cm3
（5）小石块的密度为ρ=mV=28.6g10cm3=2.86g/cm3=2.86×103kg/m3
石块取出时会沾水，则需要加入更多的水才能到达标记处，则测得的体积偏大，根据ρ=mV可知，质量保持不变，则所测密度偏小。
【分析】（1）调节天平平衡时，游码先归零；
（2）根据天平上砝码和游码的位置，测量质量；
（3）根据烧杯中液面高度相同，测量体积相等；
（4）根据质量差计算液体质量，结合密度计算体积；
（5）根据物体的质量和体积的比值，计算密度；由于测量的质量偏大，计算的体积偏大，再计算物体的密度偏小。
21．【答案】（1）4；溢水杯未注满水
（2）1
（3）1
（4）等于
（5）保持不变
【解析】【解答】(1)由图B可知，实验中的所用圆柱体的重力G=4N；圆柱体放入水中前，溢水杯中的水应该满的，否则溢出水的体积将小于物体排开水的体积，所以在情景图B中存在的错误是溢水杯未注满水，应改为在溢水杯中装满水。
(2)由图C可知，圆柱体浸没在水中时，弹簧测力计的示数F=3N，则圆柱受到的浮力F浮=G−F=4N−3N=1N。
(3)图D可知，小桶和水的总重力G总=2N，由图A可知，空小桶的重力G桶=1N，则圆柱体排开水所受的重力G排=G总−G桶=2N−1N=1N。
(4)由(2)(3)可知，浸在水中的物体受到的浮力等于物体排开水所受到的重力。
(5)纠正错误后，即溢水杯中的水应该满的，圆柱体从刚接触水面到全部浸没水中的过程，溢水杯中水的深度不变，由p=ρgh可知，水对溢水杯底的压强保持不变。
【分析】（1）当溢水杯装满水时，排开的水才等于溢出的水；测量装有水的总重和空桶的重力做差即为排开水的重力；
（2）（3）（4）实验验证阿基米德原理，先测量物体的重力，把物体浸没在液体中，利用称重法测量物体的体积，利用溢水杯收集物体排开的液体，测量排开液体的重力，最后比较物体受到的浮力与排开液体的重力的关系即可； （5）物体浸没在液体中后，液面高度不变，故液体压强不变。
22．【答案】（1）断开；不同
（2）电压表正负接线柱接反；L2断路
（3）2.7；串联电路中，各用电器两端电压之和等于电路两端总电压
【解析】【解答】解：（1）在连接电路中，开关应该处于断开状态；为得出普遍性的结论，实验中最好选用不同规格的灯泡；
（2）根据电路图连接好电路，闭合开关后，电压表指针发生反向的偏转，原因是：电压表正负接线柱接反了；由电路图知，两灯泡串联，电压表测灯泡L1两端的电压，闭合开关S后，灯L1、L2均不亮，且只有L1或L2中的一处发生故障，说明电路发生断路，若L1开路，电压表与电源连通，则电压表有示数；而电压表的没有示数，说明L1的两端不能与电源连通，故是L2开路；
（3）由图丙知，电压表选用小量程，分度值为0.1V，示数为2.7V，由表中数据知：第一次实验1.4V+1.4V＝2.8V；第二次实验1.2V+1.6V＝2.8V；考虑到误差因素，第三次实验1.1V+1.7V≈2.8V，因此可以得出：串联电路总电压等于各用电器两端的电压之和。
故答案为：（1）断开；不同；（2）电压表正负接线柱接反；L2断路；（3）2.7；串联电路中，各用电器两端电压之和等于电路两端总电压．
【分析】（1）连接电路时，开关应该处于断开状态；用归纳法得出普遍性的结论要满足2个条件：要有代表性；数量足够多；
（2）电流应从电压表正接线柱流入，从负接线柱流出，反之，电压表指针反向偏转；两灯泡串联，电压表测灯泡L1两端的电压，闭合开关S后，两个电灯都不亮，说明是断路，而电压表没有示数说明L2没有连到电源，故在L2处断路；
（3）根据图中电压表读数，分析表中数据得出结论．
23．【答案】（1）解：根据欧姆定律得：I＝UR＝220V110Ω＝2A；
（2）解：根据串联电路的特点可知；R总＝2R＝220Ω；
由功率公式可得：
电功率为：P＝U2R总＝(220V)2220Ω＝220W
（3）解：中档时产生的电热：Q中＝UIt＝220V×2A×t
抵挡时产生的电热：Q低＝Pt＝220W×t
即：Q中Q低＝UItPt＝220V×2A×t220W×t＝21
【解析】【分析】（1）根据电压和电阻的比值， 计算电流；
（2）利用电压和电阻，可以计算电功率；
（3）根据电压、电流和时间的乘积，计算电路消耗的电能，产生的热量；根据电热，计算比值。
24．【答案】（1）解：由 Q=cm△t 可得，吸收热量后液体甲升高的温度： △t=Qc甲m甲=9.6×103J2.4×103kg/m3×0.4kg=10℃
（2）解：由 ρ=mV 可得，液体甲的体积： V甲=m甲ρ甲=0.4kg0.8×103kg/m3=5×10-4m3
（3）解：已知 V甲=V乙 ， ρ乙>ρ甲 ，由 ρ乙>ρ甲 可知， m乙>m甲 ，
如果将两容器中分别抽出相同质量的液体，则 m剩乙>m剩甲 ，当剩余部分再次吸收相同热量时，发现液体乙升高的温度较多。
由 Q=cm△t 可得： c乙【解析】【分析】（1）根据热量、物体的质量和比热容，计算温度差大小；（2）根据质量和密度的比值计算体积；（3）根据液体密度和体积关系判断质量大小，质量较大吸收后温度变化大，说明比热容小。实验次数
L1两端的电压/V
L2两端的电压/V
串联总电压/V
1
1.4
1.4
2.8
2
1.2
1.6
2.8
3
1.1
1.7
