广西贺州市2024年中考物理一模试卷(含答案)

这是一份广西贺州市2024年中考物理一模试卷(含答案)，共23页。试卷主要包含了单选题，多选题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。

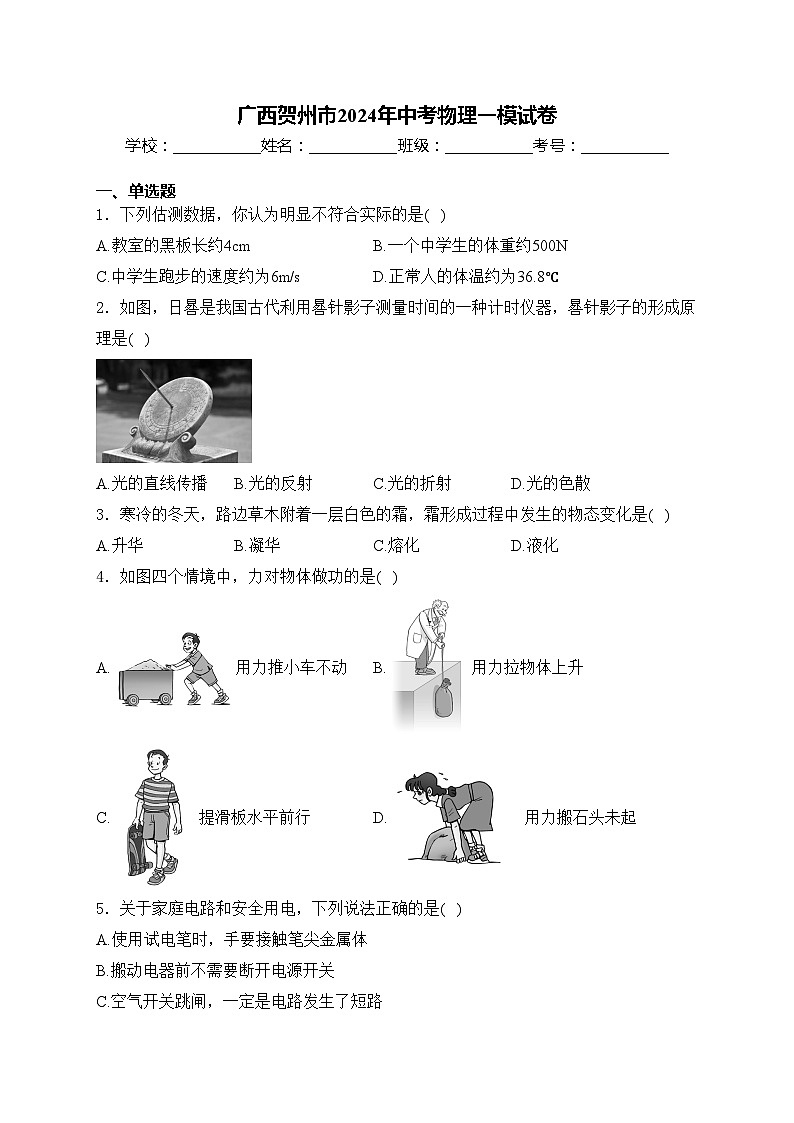

一、单选题
1．下列估测数据，你认为明显不符合实际的是( )
A.教室的黑板长约4cmB.一个中学生的体重约500N
C.中学生跑步的速度约为6m/sD.正常人的体温约为36.8℃
2．如图，日晷是我国古代利用晷针影子测量时间的一种计时仪器，晷针影子的形成原理是( )
A.光的直线传播B.光的反射C.光的折射D.光的色散
3．寒冷的冬天，路边草木附着一层白色的霜，霜形成过程中发生的物态变化是( )
A.升华B.凝华C.熔化D.液化
4．如图四个情境中，力对物体做功的是( )
A.用力推小车不动B.用力拉物体上升
C.提滑板水平前行D.用力搬石头未起
5．关于家庭电路和安全用电，下列说法正确的是( )
A.使用试电笔时，手要接触笔尖金属体
B.搬动电器前不需要断开电源开关
C.空气开关跳闸，一定是电路发生了短路
D.控制电灯的开关，要连接在火线和电灯之间

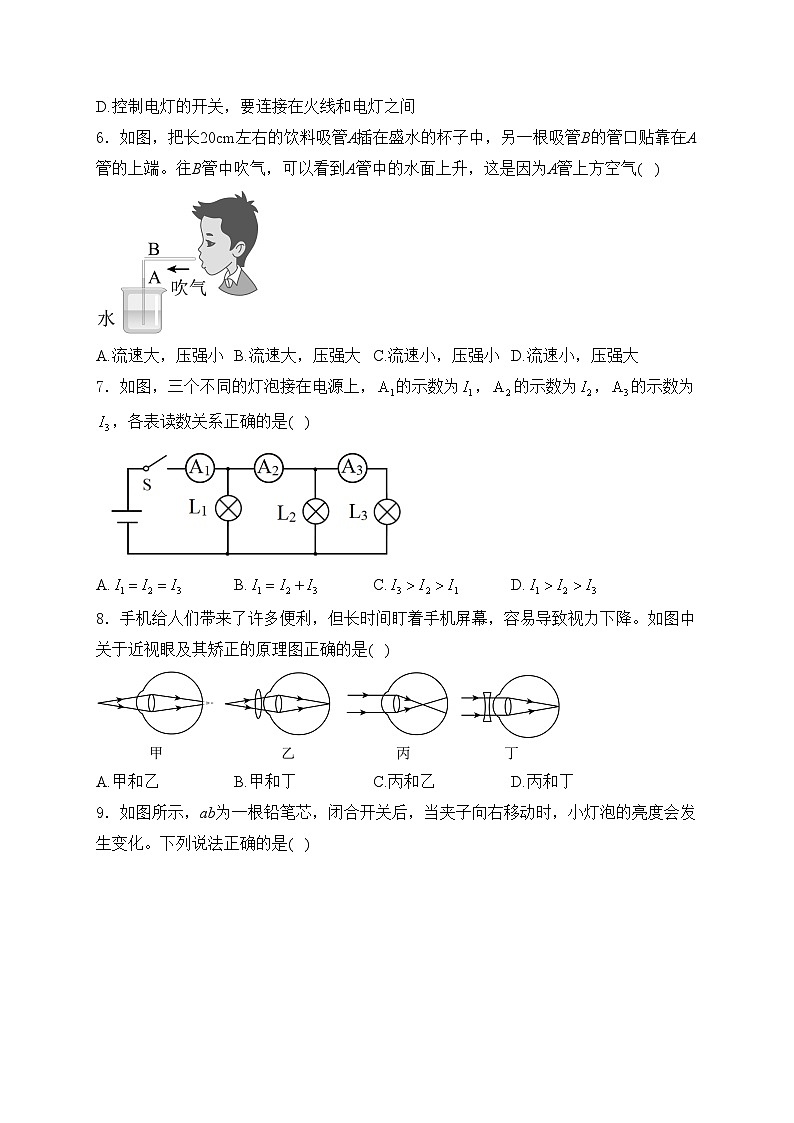

6．如图，把长20cm左右的饮料吸管A插在盛水的杯子中，另一根吸管B的管口贴靠在A管的上端。往B管中吹气，可以看到A管中的水面上升，这是因为A管上方空气( )
A.流速大，压强小B.流速大，压强大C.流速小，压强小D.流速小，压强大
7．如图，三个不同的灯泡接在电源上，的示数为，的示数为，的示数为，各表读数关系正确的是( )
A.B.C.D.
8．手机给人们带来了许多便利，但长时间盯着手机屏幕，容易导致视力下降。如图中关于近视眼及其矫正的原理图正确的是( )
A.甲和乙B.甲和丁C.丙和乙D.丙和丁

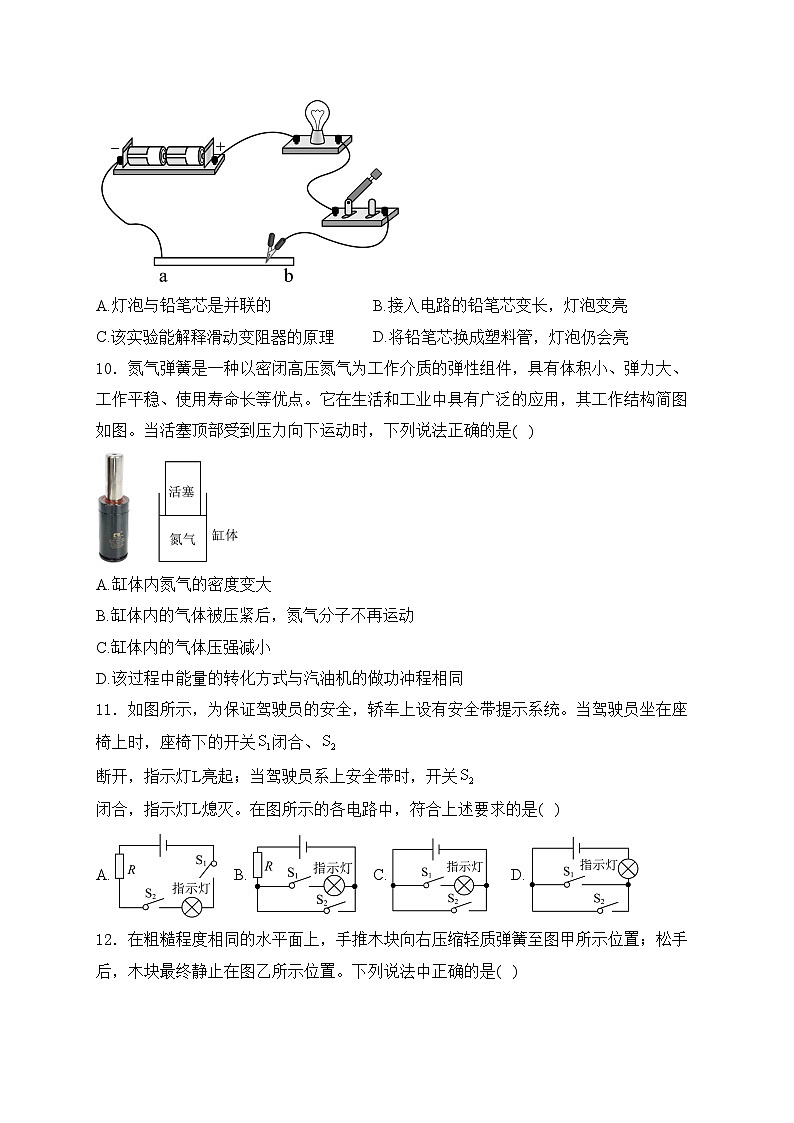

9．如图所示，ab为一根铅笔芯，闭合开关后，当夹子向右移动时，小灯泡的亮度会发生变化。下列说法正确的是( )
A.灯泡与铅笔芯是并联的B.接入电路的铅笔芯变长，灯泡变亮
C.该实验能解释滑动变阻器的原理D.将铅笔芯换成塑料管，灯泡仍会亮
10．氮气弹簧是一种以密闭高压氮气为工作介质的弹性组件，具有体积小、弹力大、工作平稳、使用寿命长等优点。它在生活和工业中具有广泛的应用，其工作结构简图如图。当活塞顶部受到压力向下运动时，下列说法正确的是( )
A.缸体内氮气的密度变大
B.缸体内的气体被压紧后，氮气分子不再运动
C.缸体内的气体压强减小
D.该过程中能量的转化方式与汽油机的做功冲程相同
11．如图所示，为保证驾驶员的安全，轿车上设有安全带提示系统。当驾驶员坐在座椅上时，座椅下的开关闭合、断开，指示灯L亮起；当驾驶员系上安全带时，开关闭合，指示灯L熄灭。在图所示的各电路中，符合上述要求的是( )
A.B.C.D.
12．在粗糙程度相同的水平面上，手推木块向右压缩轻质弹簧至图甲所示位置；松手后，木块最终静止在图乙所示位置。下列说法中正确的是( )
A.弹簧恢复原状过程中，弹簧的弹性势能增大
B.木块离开弹簧后最终会停下，说明物体的运动需要力来维持
C.木块离开弹簧后减速运动过程中，水平面对木块的阻力不变
D.图乙中，木块受到的重力和木块对水平面的压力是一对平衡力
13．飞机场的工作人员戴AR眼镜对旅客微微一笑，经系统自动拍照、扫描等，确认相关信息后( )
A.AR眼镜摄像头是凹透镜
B.旅客面部应位于摄像头两倍焦距之外
C.AR眼镜拍照时，摄像头成正立的像
D.AR眼镜摄像头成像特点与投影仪相同
二、多选题
14．如图是一款自发电手电筒。上下快速移动手电筒，筒内的磁体就会上下运动，使筒壁上的线圈内产生感应电流，为手电筒内的蓄电池充电。下列说法正确的是( )
A.动圈式话筒也应用了此手电筒的发电原理
B.感应电流给蓄电池充电时，蓄电池相当于用电器
C.闭合开关，灯泡发光，灯泡将光能转化为电能
D.手电筒电路中电流的方向与电子定向移动的方向相反
15．如图甲、乙两个完全相同的杯子盛有质量相同的不同液体，现把两个体积相同的实心小球分别缓慢放入两容器中，两小球静止时两容器液面相平。下列说法正确的是( )
A.甲容器中液体的密度较大B.乙容器底部受到的液体压强较大
C.两小球受到的浮力相等D.甲容器底部对水平桌面的压力较大
16．某电子秤的简化电路如图，是定值电阻，是压敏电阻，其阻值随着压力增大而减小，电源电压恒定不变。闭合开关S，上方压力F减小时，下列说法正确的是( )
A.的电阻值变小B.电压表的示数变大
C.通过的电流变小D.电路的总功率变小
三、填空题
17．酒精涂抹在手上有凉凉的感觉，是因为酒精蒸发，________热量的缘故；用两个相同电热器，同时给初温、质量相同的水和煤油加热，煤油比水温度升高快，是因为水的________比煤油大。
18．手机已经成为我们生活中不可缺少的通信工具，它是利用________来传递信息的。我们通过手机传出的声音就知道是哪一位熟人在通话，是因为不同人的________（选填“音调”、“响度”或“音色”）不相同。
19．如图，电源电压不变，当开关、同时闭合时，电流表的示数是0.3A，电压表示数是6V，若两表互换位置，当开关闭合、断开时，电流表示数是0.2A，则电源电压为________V，消耗的电功率为________W。
20．有一种能自动调节角度的新型太阳能热水器，太阳光始终能直射到集热器上，使流经集热器的水快速升温________（选填“做功”或“热传递”）增加了水的内能；若使10kg的水温度升高10℃，则需要吸收热量________J[水的比热容为]。
21．用四只完全相同的滑轮和两根相同的绳子组成如图所示的甲、乙两个滑轮组，分别将两个相同的钩码提升10cm，若不计绳子与滑轮的摩擦，甲装置做的总功________（选填“大于”、“小于”或“等于”）乙装置做的总功；乙滑轮组中，端移动的距离是________cm。
22．如图所示，在水平地面上有两个由同种材料制成的均匀正方体金属块甲和乙，其密度为，它们的边长之比为1∶2，甲的边长为10cm，则甲对地面的压强___________Pa，若乙沿水平方向切割一部分叠放在甲的正上方，此时甲、乙对地面的压强相等，则乙正方体切去的厚度为__________cm。（g取10N/kg）
四、作图题
23．根据图中给出的反射光线OB，画出对应的入射光线AO，并标出入射角及其大小。
24．请在图中标出通电螺线管外部磁感线的方向及小磁针的N极。
五、实验题
25．如图为探究物体所受浮力大小与物体排开液体所受重力大小关系的实验过程：
（1）用细线将物块系好，挂在已调零的弹簧测力计挂钩上，如图甲所示________N；然后将水倒入溢水杯中，如图乙所示；
（2）将挂在弹簧测力计挂钩上的物块浸没在溢水杯内的水中（不接触溢水杯），同时用小桶收集溢出的水，物块静止、待溢水杯中的水不再流出时，弹簧测力计示数为，则物块浸没在溢水杯受到水的浮力为________N；
（3）将步骤（2）中装有溢出水的小桶挂在弹簧测力计挂钩上，如图丁所示测出小桶和溢出水的总重；其他操作均无误，实验结果发现：_______（选填“>”、“=”或“<”）。此实验结果________（选填“能”或“不能”）验证阿基米德原理；
（4）物块的密度________；
（5）请指出上述实验过程中存在的两个问题：
问题1：________；
问题2：________。
26．利用如图所示的装置来探究“杠杆的平衡条件”。
（1）如图甲所示的杠杆静止，此时杠杆处于________状态（选填“平衡”或“非平衡”），应将左侧的平衡螺母向________调节，使杠杆在水平位置平衡；
（2）如图乙所示，在杠杆A点挂3个同样的钩码，则B点应挂________个相同的钩码才能使杠杆平衡；
（3）如图丙所示，弹簧测力计竖直向下拉使杠杆平衡，测力计示数为________N；有同学利用图丁的装置进行实验，杠杆平衡时所测数据关系与杠杆平衡条件不符的原因是________。
27．（1）用图甲所示装置探究水的沸腾特点，组装实验装置时，对于盛水的烧杯和测水温的温度计，应先调整________（选填“烧杯”或“温度计”）的位置；由实验数据作出水的温度随时间变化的图象如图乙所示，为了减少实验时间，老师要求同学们提出一条合理化建议。小明提出的建议是：待水温升高到90℃再开始计时。你认为小明的建议________（选填“合理”或“不合理”）。
（2）如图丙所示，用蜡烛、凸透镜和光屏探究“凸透镜成像规律”的实验装置。要使像能够成在光屏的中央，应将凸透镜向________调整（选填“上”或“下”）；调整好后，用手指遮住凸透镜的下半部分，光屏________（选填“能”或“不能”）承接到完整的烛焰的像。
（3）小宏同学用调节好的托盘天平称一物体的质量，他在天平的右盘加减砝码过程中发现：当放入质量最小的砝码时，指针偏右；将这个砝码取出，指针偏左。为了测出物体的质量，小宏取出质量最小的砝码，________，直到天平平衡。天平平衡时，天平右盘中的砝码质量和游码的位置如图丁所示，则该物体的质量为________g。
28．利用如图甲的电路测量定值电阻R的阻值。
（1）连接实物电路时，滑动变阻器的滑片P应置于________（选填“a”或“b”）端，开关应________；
（2）实验中，移动滑片P至某位置，电压表示数为2.6V，电流表示数如图乙所示，则R的阻值为________Ω；
（3）为减小误差，改变R两端电压，多次测量电压及电流值，最后求出电阻的________值，作为R的阻值；
（4）小宏从课外书了解到干电池本身有一定的电阻，如图丙所示，可以等效为一个没有电阻的电池和一个定值电阻R串联而成。为测定干电池的阻值，请完成下列的实验步骤：
①只闭合开关S，断开开关，记录电压表示数为U；
②接着闭合开关S和，________，记录电压表示数为；
（5）干电池的阻值R的表达式：________（用测量的物理量、已知量的符号表示）；
（6）小宏联想到手机电池偶尔有发烫的现象。请你为能正常使用的手机，提出一条减少其电池发烫的建议：________。
六、计算题
29．如图所示，小明在跑步机上锻炼身体。设他在跑步机上以5m/s的速度匀速跑动30min，跑动的总动力为40N。求：
（1）他在这段时间内相当于跑了多少路程？
（2）他在这段时间内做了多少功？
（3）他做功的功率是多少？
30．如图甲所示为学习兴趣小组设计的一个压力测试仪。测试仪由压力传感器R与外部电路组成，其中电源电压不变，当电压表的示数为4V时，电流表示数为0.4A；当压敏电阻所受压力时，电路中的电流为；当压力时，电路中的电流为，与相差0.12A。传感器的电阻R与压力F的关系图象如图乙所示。求：
（1）当电压表的示数为4V时，的阻值；
（2）当电压表的示数为4V时，消耗的功率；
（3）电源电压的大小。
31．有一个放在水平桌面上，底面积为的薄壁柱形容器。其底部放置一个不吸水的实心均匀圆柱体物块A（如图甲所示），A的底面积为，高为0.1m，密度为。现用细线把物块A悬挂固定在柱形容器正上方，往柱形容器加水，当物块A有浸入水中时，停止加水，此时容器内水深0.16m（如图乙所示），使物块A下落至容器底（物块A始终处于竖直状态，且水始终未溢出容器）。求：
（1）如图甲所示，物块A对容器底部的压强；
（2）当物块A有的体积浸入水中时，物块A受到的浮力大小；
（3）物块A下落至容器底静止后，其底部受到水向上的压力。
参考答案
1．答案：A
解析：A.教室的黑板长约4m，不符合实际，故A符合题意；
B.一个中学生的质量约50kg，体重约
符合实际，故B不符合题意；
C.中学生步行速度约1m/s，跑步的速度约为6m/s，符合实际，故C不符合题意；
D.正常人的体温约为36℃-37.2℃，符合实际，故D不符合题意。
故选A。
2．答案：A
解析：当光照射到不透明和晷针上时，根据光的直线传播，便会在晷针后面形成一个黑暗的区域，即是晷针的影子，而与光的反射、光的折射和光的色散没有关系。故A符合题意，BCD不符合题意。
故选A。
3．答案：B
解析：霜的形成原因：由于空气中的水蒸气受冷直接凝华而成的，冬天的夜晚，地面的温度迅速降低到0℃以下，空气中的水蒸气就会在地面上迅速凝华而形成固态的小晶体，即霜。
故选B。
4．答案：B
解析：A.用力推小车不动，有力但小车在该力的方向上没有通过距离，力对物体不做功，故A不符合题意；
B.用力拉物体上升，并且在拉力的方向上通过了距离，力对物体做功，故B符合题意；
C.提滑板水平前行，力与距离的方向垂直，力对不物体做功，故C不符合题意；
D.用力搬石头未起，但石头没有在该力的方向上移动距离，力对物体不做功，故D不符合题意。
故选B。
5．答案：D
解析：A.使用试电笔时，笔尖接触被测物体，手指接触笔尾金属体，若被测物体带电，则此时被测物体、试电笔、人体、大地构成通路，试电笔中的氖管才可以发光，故A错误；
B.部分用电器使用的是金属外壳，若用电器漏电，则其外壳也可能带电，若搬动电器没有断开电源开关，则有可能发生触电事故，故B错误；
C.导致电路中电流过大的原因有两个：①电路中发生了短路。②电路中用电器的总功率太大，所以空气开关跳闸，所以空气开关跳闸，不一定是电路中发生了短路，故C错误。
D.为保证安全，控制电路的开关接在火线与电灯之间，故D正确。
故选D。
6．答案：A
解析：往B管中吹气，吸管A上方空气的流速增大，压强减小，A管中液体受到向上的压强大于向下的压强，液面上升，故A符合题意，BCD不符合题意。
故选A。
7．答案：D
解析：由图可知三灯泡并联，测通过的电流，测通过和的两个支路电流之和，故一定有：；
测干路电流，即测通过三个灯泡的电流之和，故一定有：；
所以，。
故选：D。
8．答案：D
解析：甲图的入射光线会聚在视网膜的后方，是晶状体折光能力太弱造成的，属于远视眼的成像情况；为了使光线会聚在原来会聚点前面的视网膜上，就需要在光线进入人的眼睛以前会聚一下，因此需佩戴对光线具有会聚作用的凸透镜来矫正，即图乙。丙图的入射光线会聚在视网膜的前方，是晶状体折光能力太强造成的，属于近视眼的成像情况；为了使光线会聚在原来会聚点后面的视网膜上，就需要在光线进入人的眼睛以前发散一下，因此需佩戴对光线具有发散作用的凹透镜来矫正，即图丁。综上所述，丙、丁是近视眼的成因和矫正图。
故选D。
9．答案：C
解析：A.由图可知，电路中只有一条路径，所以铅笔芯与灯泡串联，故A错误；
B.当夹子向右移动时，接入电路的铅笔芯变长，电阻变大，电流变小，灯泡变暗，故B错误；
C.移动铅笔芯上的夹子，可以改变铅笔芯接入电路中的长度，从而改变接入电路中的电阻，滑动变阻器就是根据此原理制成的，故C正确；
D.铅笔芯是导体，塑料管是绝缘体，所以将铅笔芯换成塑料管，灯泡不会发光，故D错误。
故选C。
10．答案：A
解析：A.活塞顶部受到压力向下运动时，缸体内氮气的质量不变、体积减小，根据可知，氮气的密度变大，故A正确；
B.组成物质的分子，不停地做无规则运动，缸体内的气体被压紧后，氮气分子仍做无规则运动，故B错误；
C.气体压缩后，体积变小、压强增大，故C错误；
D.活塞向下运动时，压缩气缸内的氮气，对缸内气体做功，机械能转化为氮气的内能，能量的转化方式与汽油机的压缩冲程相同，故D错误。
故选：A。
11．答案：B
解析：A.两开关串联，只有乘客坐下，系上安全带时指示灯才会发光，故A不符合题意；
B.指示灯与串联，与并联，乘客坐下时指示灯亮，系上安全带时，指示灯被短路熄灭，并且不会出现电源短路，故B符合题意；
C.指示灯与串联，与并联，乘客坐下时指示灯亮，系上安全带时，指示灯被短路熄灭，但出现电源短路，故C不符合题意；
D.两开关并联，无论乘客坐下，还是系上安全带，指示灯都会发光，故D不符合题意。
故选B。
12．答案：C
解析：A.弹簧恢复原状过程中，弹簧的弹性势能随形变量减小而变小，故A错误；
B.木块最终停下来，是因为摩擦力改变了木块的运动状态，说明力改变了物体的运动状态，不能说明物体的运动需要力来维持，故B错误；
C.木块离开弹簧后，木块对水平地面的压力和接触面的粗糙程度不变，则木块受到的摩擦力不变，故C正确；
D.图乙中，木块受到的重力和木块对水平面的压力，二力的方向相同且作用在不同的物体上，所以不是一对平衡力，故D错误。
故选C。
13．答案：B
解析：AR眼镜的镜头是一个凸透镜，当时，成倒立、缩小的实像，所以旅客面部应位于摄像头两倍焦距之外；投影仪成的是倒立、放大的实像，所以AR眼镜摄像头成像特点与投影仪不相同，故ACD不符合题意，B符合题意。
故选B。
14．答案：ABD
解析：磁体在线圈中来回运动，使线圈切割磁感线，从而产生感应电流，使小灯泡发光，所以手摇电筒的工作原理为电磁感应现象。
A.动圈式话筒工作过程是：声波振动→引起膜片振动→带动线圈振动→线圈切割永久磁体的磁场产生感应电流→经放大传给扬声器，与手电筒的发电原理相同，故A正确；
B.给蓄电池充电的过程中，蓄电池把电能转化为化学能储存起来，则蓄电池相当于用电器，故B正确；
C.闭合开关，灯泡发光，灯泡将电能转化为光能，故C错误；
D.导线中电流是由电子定向移动形成的，电子定向移动的方向与电流的方向相反，故D正确。
故选ABD。
15．答案：AD
解析：A.两小球体积相同，液面等高，小球悬浮在甲液体中，小球漂浮在乙液体中，甲液体的体积小于乙液体的体积，因为液体质量相同，由知道，所以甲液体的密度大于乙液体的密度，故A正确；
B.因为液面等高，甲液体的密度大于乙液体的密度，由知道，甲容器底部受到的液体压强较大，故B错误；
C.因为小球排开甲液体的体积大于排开乙液体的体积，甲液体的密度大于乙液体的密度，由知道，甲小球受到的浮力较大，故C错误；
D.因为液体的质量相同，容器的质量相同，甲中小球的密度和甲液体的密度相等，小球漂浮在乙液体中，乙中小球的密度小于乙液体的密度，因为甲液体的密度大于乙液体的密度，所以甲中小球的密度大于乙中小球的密度，两个小球体积相同，由知道，甲中小球的质量大于乙中小球的质量，故甲的总质量大于乙的总质量，由知道，甲的总重力大于乙的总重力，故甲容器底部对水平桌面的压力较大，故D正确。
故选AD。
16．答案：CD
解析：ABC.由电路图可知，压敏电阻与定值电阻串联，电压表测量定值电阻两端的电压；闭合开关S，当上方压力减小时，由题意可知的阻值增大，电路的总电阻增大，根据欧姆定律及串联电路的电流特点可知通过的电流变小，电压表示数变小，电阻两端的电压变大；故AB错误，C正确；
D.电源电压不变，电路中的电流变小，根据，电路的总功率变小；故D正确。
故选CD。
17．答案：吸收；比热容
解析：酒精涂抹在手上有凉凉的感觉，是因为酒精蒸发变为气体的过程需要吸收热量的缘故。
用两个相同电热器，同时给初温、质量相同的水和煤油加热，根据可知，在吸收热量和质量相同时，比热容小的物质温度变化大，所以煤油比水温度升高快，是因为水的比热容比煤油大。
18．答案：电磁波；音色
解析：手机既是无线电发射台又是无线电接收台，无线电波是电磁波，通话的时候，手机是用电磁波来传递信息的。
不同的人发声的音色不同，我们通过手机传出的声音就知道是哪一位熟人在通话是靠音色来辨别的。
19．答案：6；0.4
解析：由电路图可知，开关、同时闭合时，两电阻并联，电压表测两电阻并联电压，即电源电压为6V。
由电路图可知，开关、同时闭合时，两电阻并联，电流表测流过电阻的电流，则的电阻为
两表互换位置，当开关闭合、断开时，两电阻串联，电阻两端电压为
电阻两端电压为
电阻消耗的功率为
20．答案：热传递；
解析：集热器管道中的水温度升高，水吸收了热量，是通过热传递增加了水的内能。
水吸收的热量
21．答案：等于；30
解析：因为滑轮、绳子和钩码均完全相同，若不计绳子与滑轮的摩擦，拉力所做的有用功和额外功均相同，则所做总功也相等。
由图可知，乙滑轮组中绳子与动滑轮相连的绳子股数为3，所以绳子自由端移动的距离是重物上升高度的3倍，即
22．答案：3000；2
解析：正方体金属块甲密度为，甲的边长为
密度均匀，则正方体对地面的压强为
得甲对地面的压强为
根据甲、乙密度为，它们的边长之比为1：2，甲的边长为10cm，则乙的边长为
若乙沿水平方向切割一部分高度为h叠放在甲的正上方，此时甲、乙对地面的压强相等，即
则
已知它们的边长之比为1∶2，则它们的面积之比为
解得
23．答案：
解析：由反射光线与镜面的夹角为60°可知，反射角为
根据光的反射定律可知，反射角等于入射角，在法线左侧画出入射光线，使入射角为30°即可，如图所示
24．答案：
解析：根据图中电源的正负极可以判断， 正对螺线管的表面的电流方向都是向上的，根据安培定则（右手定则），可判断螺线管的左端为N极，右端为S极，在磁体的外部磁感线方向是从磁体的N极指向S极，所以可以判断出螺线管上方磁场的方向是向右的；当小磁针静止时，根据磁极间的规律可知，靠近螺线管S极一端的一定是小磁针的N极，由此可知，小磁针的左端为N极。作图如下图所示
25．答案：（1）4.6；（2）2.3；（3）=；不能；（4）；（5）见解析；见解析
解析：（1）如图甲所示，弹簧测力计的分度值为0.2N，测力计的示数为4.6N，则。
（2）将挂在弹簧测力计挂钩上的物块浸没在溢水杯内的水中（不接触溢水杯），弹簧测力计示数为，则物块浸没在溢水杯受到水的浮力为
（3）根据数据知，浮力等于排开液体和桶的总重力，即。此时浮力大于了排开液体的重力，不能验证阿基米德原理。
（4）物体的重力
①
受到的浮力
②
由于物体是浸没的，则；将①②相除可以得到
（5）问题1：由图乙知溢水杯中没有装满水，测量溢出的水的重力不等于排开液体的重力。
问题2：本实验只进行了一次，存在偶然性，应进行多次实验，寻找具有普遍性的结论。
26．答案：（1）平衡；右；（2）4；（3）2.0；杠杆自重对实验结果有影响
解析：（1）杠杆静止或匀速转动时，杠杆都处于平衡状态，由图甲知道，杠杆处于静止状态，所以杠杆处于平衡状态。
由图甲知道，杠杆的右端上翘，平衡螺母向上翘的右端移动，直至杠杆在水平位置平衡。
（2）设杠杆分度值是L，一个钩码重是G，A点处挂3个钩码，则
解得，所以应在B点挂4个钩码。
（3）由图丙知道，弹簧测力计的分度值是0.2N，示数是2.0N。
图丁中，杠杆的重心不在支点上，导致拉力F的大小比由杠杆平衡条件计算出来的数值偏大。因此，杠杆平衡时所测数据关系与杠杆平衡条件不符的原因是杠杆自重对实验结果有影响。
27．答案：（1）烧杯；不合理；（2）下；能；（3）向右移动游码；32.6
解析：（1）实验时，需要用酒精灯火焰的外焰加热，且温度计测量液体温度时要与被测液体充分接触但不能碰到容器底或容器壁，所以组装器材时应按自下而上的顺序，则对于盛水的烧杯和测水温的温度计，应先调整烧杯的位置。
加热时间过长可以从以下几个方面考虑：水的初温、水量多少、火焰大小等，待水温升高到90℃再开始计时，并不能缩短加热时间，要减少实验时间可以提高水的初温，减少水的质量等，故小明的建议不合理。
（2）根据图示的光屏、凸透镜、烛焰三者的位置关系可知，凸透镜光心高于光屏、烛焰的中心，要使像成在光屏的中心，就要使凸透镜向下调整使三者的中心在同一高度上。
一个物体有无数个点组成，任何一个点射向凸透镜有无数条光线，无数条光线经凸透镜折射后有无数条折射光线，用手指遮住凸透镜的下半部分时，折射光线减少，会聚成像的大小不变，只是像的亮度变暗。
（3）由题意可知，当放入最小砝码时，天平右盘的质量偏大，此时应该取出最小的砝码，将处在零刻线位置的游码向右调，相当于往右盘中增加更小的砝码，可使天平的横梁平衡。
由图可知，标尺的分度值是0.2g，游码左侧指在2.6g处，砝码质量为
则该物体的质量为
28．答案：（1）b；断开；（2）10；（3）平均；（4）将变阻器滑片移动到最右端；（5）；（6）缩短手机连续使用的时间
解析：（1）连接实物电路时，开关应断开，为了保护电路，连接实物电路时，滑动变阻器的滑片P应置于阻值最大的位置，即b端。
（2）由图乙知电流表示数为0.26A，则R的阻值为
（3）为减小误差，改变R两端电压，多次测量电压及电流值，最后求出电阻的平均值，作为R的阻值。
（4）接着闭合开关S和，将变阻器滑片移动到最右端，记录电压表示数为。
（5）在（4）①中，电压表与电源连通测电源电压为U；在②中，电压表测的电压为，由欧姆定律，根据串联电路的规律及欧姆定律
（6）减少手机电池发烫的建议：缩短手机连续使用的时间。
29．答案：（1）9000m；（2）360000J；（3）200W
解析：（1）跑步的路程为
（2）他在这段时间内做的功为
（3）他做功的功率是
30．答案：（1）10Ω；（2）1.6W；（3）12V
解析：（1）由图甲可知，R和串联，电压表测的电压，电流表测电路中的电流，则由欧姆定律可得的阻值为
（2）当电压表示数为4V时，电阻消耗的功率为
（3）根据图像知，当压力时，压力传感器R的阻值为15Ω，则可得此时电路中的电流的表达式为
当压力时，压力传感器R的阻值为10Ω，则可得此时电路中的电流的表达式为
显然有
又由题意可知
联立上述等式，可解得电源电压为
31．答案：（1）2000Pa；（2）1N；（3）10N
解析：（1）圆柱体A对容器底部的压强为
（2）A排开水的体积为
A受到的浮力为
（3）由压强公式和液体压强公式可得：A物体下表面受到水的压力
即F与A下表面浸在水中的深度h成正比，当A全部浸入水中时，A排开水的体积增加量为
水的深度增加量为
水的深度为
A沉底时下表面浸在水中的深度为
A物体下表面受到水的压力为
