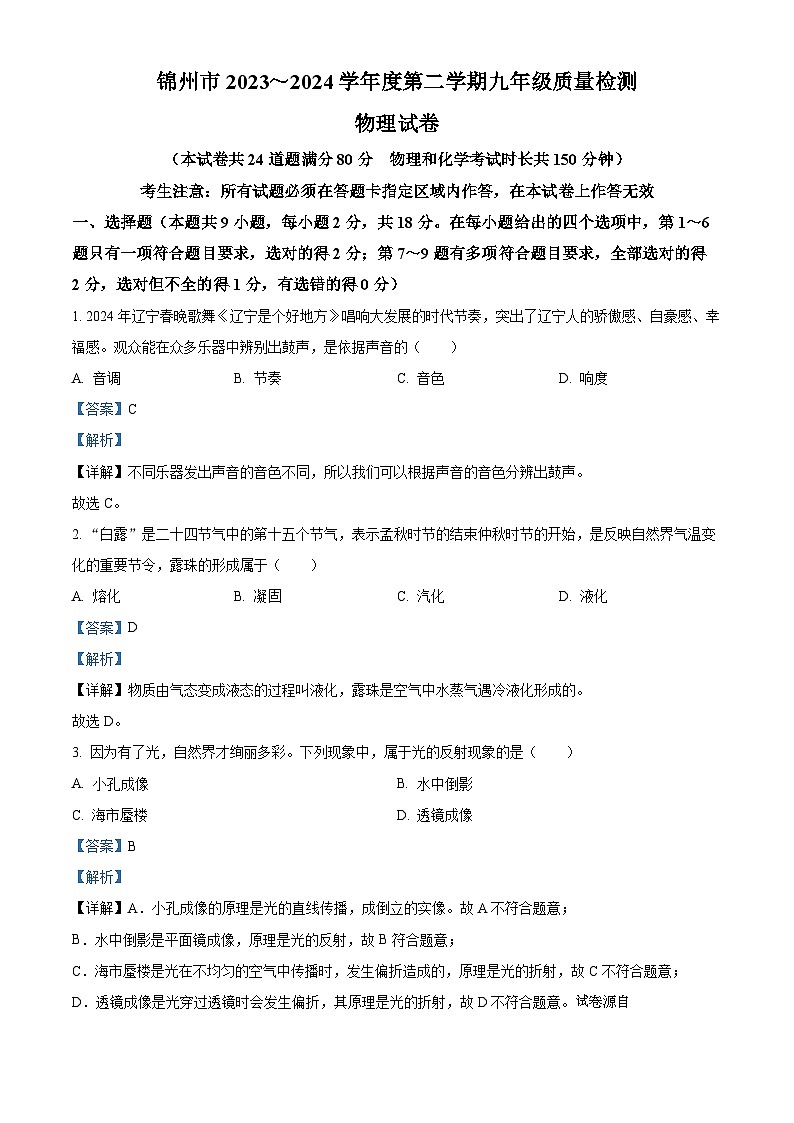

（本试卷共24道题满分80分 物理和化学考试时长共150分钟）
考生注意：所有试题必须在答题卡指定区域内作答，在本试卷上作答无效
一、选择题（本题共9小题，每小题2分，共18分。在每小题给出的四个选项中，第1～6题只有一项符合题目要求，选对的得2分；第7～9题有多项符合题目要求，全部选对的得2分，选对但不全的得1分，有选错的得0分）
1. 2024年辽宁春晚歌舞《辽宁是个好地方》唱响大发展的时代节奏，突出了辽宁人的骄傲感、自豪感、幸福感。观众能在众多乐器中辨别出鼓声，是依据声音的（ ）
A. 音调B. 节奏C. 音色D. 响度
【答案】C
【解析】
【详解】不同乐器发出声音的音色不同，所以我们可以根据声音的音色分辨出鼓声。
故选C。
2. “白露”是二十四节气中的第十五个节气，表示孟秋时节的结束仲秋时节的开始，是反映自然界气温变化的重要节令，露珠的形成属于（ ）
A. 熔化B. 凝固C. 汽化D. 液化
【答案】D
【解析】
【详解】物质由气态变成液态的过程叫液化，露珠是空气中水蒸气遇冷液化形成的。
故选D。
3. 因为有了光，自然界才绚丽多彩。下列现象中，属于光的反射现象的是（ ）
A. 小孔成像B. 水中倒影
C. 海市蜃楼D. 透镜成像
【答案】B
【解析】
【详解】A．小孔成像的原理是光的直线传播，成倒立的实像。故A不符合题意；
B．水中倒影是平面镜成像，原理是光的反射，故B符合题意；
C．海市蜃楼是光在不均匀的空气中传播时，发生偏折造成的，原理是光的折射，故C不符合题意；
D．透镜成像是光穿过透镜时会发生偏折，其原理是光的折射，故D不符合题意。试卷源自 试卷上新，欢迎访问。故选B。

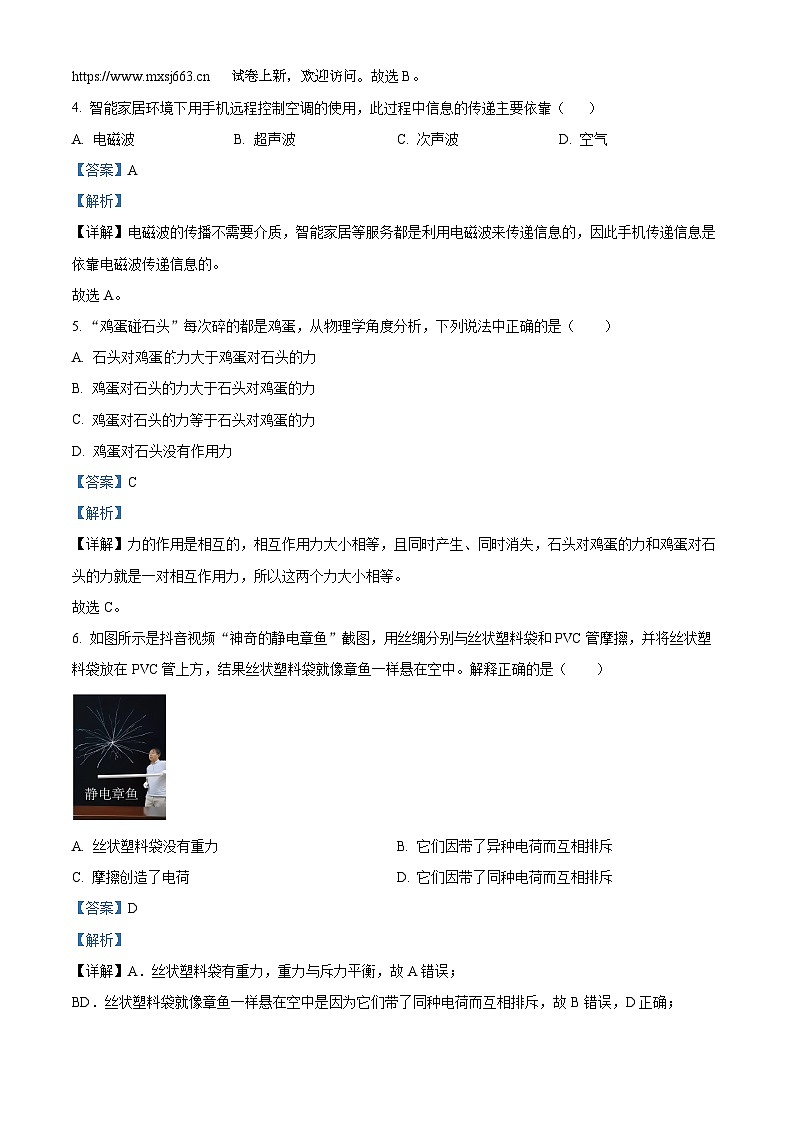

4. 智能家居环境下用手机远程控制空调的使用，此过程中信息的传递主要依靠（ ）
A. 电磁波B. 超声波C. 次声波D. 空气
【答案】A
【解析】
【详解】电磁波的传播不需要介质，智能家居等服务都是利用电磁波来传递信息的，因此手机传递信息是依靠电磁波传递信息的。
故选A。
5. “鸡蛋碰石头”每次碎的都是鸡蛋，从物理学角度分析，下列说法中正确的是（ ）
A. 石头对鸡蛋力大于鸡蛋对石头的力
B. 鸡蛋对石头的力大于石头对鸡蛋的力
C. 鸡蛋对石头的力等于石头对鸡蛋的力
D. 鸡蛋对石头没有作用力
【答案】C
【解析】
【详解】力的作用是相互的，相互作用力大小相等，且同时产生、同时消失，石头对鸡蛋的力和鸡蛋对石头的力就是一对相互作用力，所以这两个力大小相等。
故选C。
6. 如图所示是抖音视频“神奇的静电章鱼”截图，用丝绸分别与丝状塑料袋和PVC管摩擦，并将丝状塑料袋放在PVC管上方，结果丝状塑料袋就像章鱼一样悬在空中。解释正确的是（ ）
A. 丝状塑料袋没有重力B. 它们因带了异种电荷而互相排斥
C. 摩擦创造了电荷D. 它们因带了同种电荷而互相排斥
【答案】D
【解析】
【详解】A．丝状塑料袋有重力，重力与斥力平衡，故A错误；
BD．丝状塑料袋就像章鱼一样悬在空中是因为它们带了同种电荷而互相排斥，故B错误，D正确；
C．摩擦没有创造电荷，只是发生了电荷的转移，故C错误。
故选D。

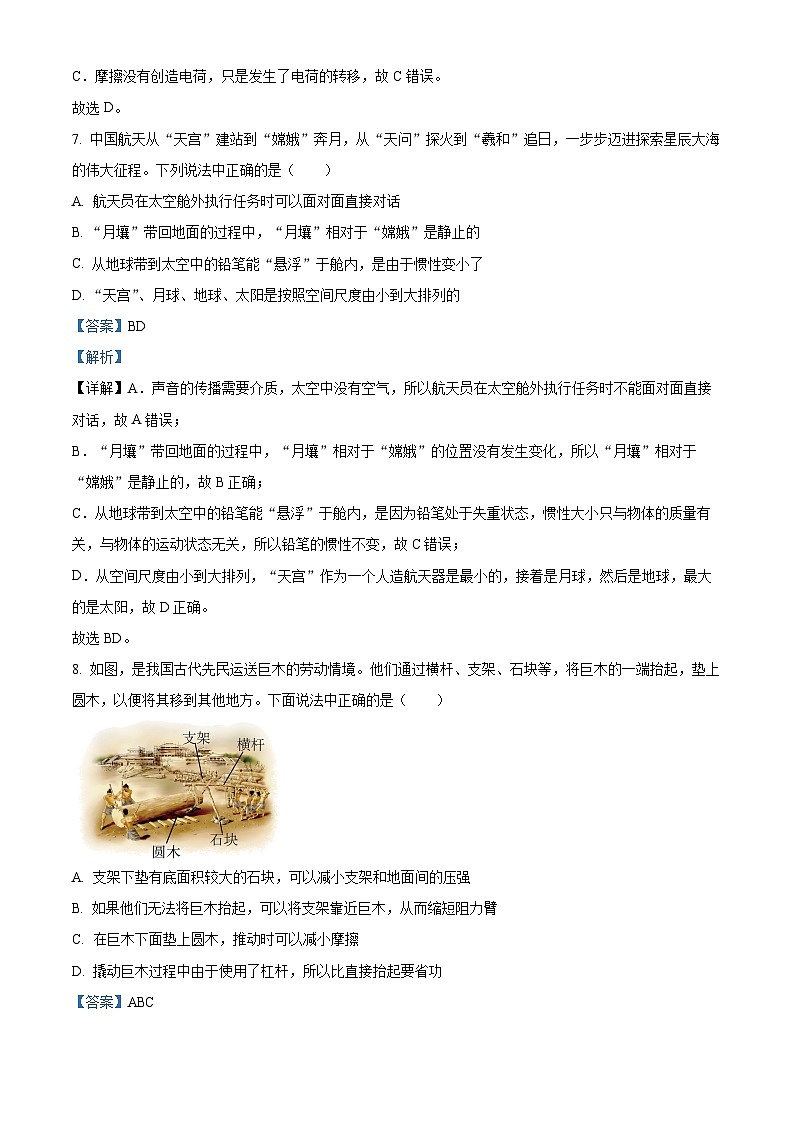

7. 中国航天从“天宫”建站到“嫦娥”奔月，从“天问”探火到“羲和”追日，一步步迈进探索星辰大海的伟大征程。下列说法中正确的是（ ）
A. 航天员在太空舱外执行任务时可以面对面直接对话
B. “月壤”带回地面的过程中，“月壤”相对于“嫦娥”是静止的
C. 从地球带到太空中的铅笔能“悬浮”于舱内，是由于惯性变小了
D. “天宫”、月球、地球、太阳是按照空间尺度由小到大排列的
【答案】BD
【解析】
【详解】A．声音的传播需要介质，太空中没有空气，所以航天员在太空舱外执行任务时不能面对面直接对话，故A错误；
B．“月壤”带回地面的过程中，“月壤”相对于“嫦娥”的位置没有发生变化，所以“月壤”相对于“嫦娥”是静止的，故B正确；
C．从地球带到太空中的铅笔能“悬浮”于舱内，是因为铅笔处于失重状态，惯性大小只与物体的质量有关，与物体的运动状态无关，所以铅笔的惯性不变，故C错误；
D．从空间尺度由小到大排列，“天宫”作为一个人造航天器是最小的，接着是月球，然后是地球，最大的是太阳，故D正确。
故选BD。
8. 如图，是我国古代先民运送巨木的劳动情境。他们通过横杆、支架、石块等，将巨木的一端抬起，垫上圆木，以便将其移到其他地方。下面说法中正确的是（ ）
A. 支架下垫有底面积较大的石块，可以减小支架和地面间的压强
B. 如果他们无法将巨木抬起，可以将支架靠近巨木，从而缩短阻力臂
C. 巨木下面垫上圆木，推动时可以减小摩擦
D. 撬动巨木过程中由于使用了杠杆，所以比直接抬起要省功
【答案】ABC
【解析】
【详解】A．支架下垫有底面积较大的石块，是在压力一定时，通过增大受力面积来减小支架和地面间的压强，故A正确；
B．如果他们无法将巨木抬起，可以将支架靠近巨木，从而缩短阻力臂，增大动力臂，根据杠杆平衡条件可知，可以减小动力，故B正确；
C．在巨木下面垫上圆木，用滚动来代替滑动，推动时可以减小摩擦，故C正确；
D．撬动巨木过程中由于使用了杠杆，动力臂大于阻力臂，所以比直接抬起要省力，任何机械都不可避免的会产生额外功，所以机械都不能省功，故D错误。
故选ABC。
9. 物理兴趣小组设计了如图甲所示的电路，电源电压恒定，R0为定值电阻，R为滑动变阻器。闭合开关S，滑片P从一端滑到另一端的过程中，电压表示数随滑动变阻器阻值变化的关系如图乙所示，下列说法正确的是（ ）
A. 电源电压U＝6V
B. 滑片P从最左端向最右端滑动过程中，电流表示数变大
C. 滑片滑动过程中，电压表与电流表示数之比不变
D. 电路的最大电功率为7.2W
【答案】ABD
【解析】
【详解】A．由电路图可知，R0与R串联，电压表测R两端的电压，电流表测电路中的电流。由图可知，当滑动变阻器的电阻为5Ω时，其两端的电压为3V，通过电路的电流为
则电源电压为
①
滑动变阻器的电阻为10Ω时，其两端的电压为4V，通过电路的电流为
则电源电压为
②
联立①②得
故A正确；
B．当变阻器滑片向右滑动过程中，变阻器接入电路中的电阻变小，电路中的总电阻变小，由可知，电路中的电流变大，即电流表的读数变大，故B正确；
C．由电路图可知，电压表测滑动变阻器R两端的电压，电流表测滑动变阻器中的电流，所以电压表与电流表示数之比为滑动变阻器的电阻，因为变阻器滑片向右滑动过程中变阻器接入电路中的电阻变小，所以电压表与电流表示数之比变小，故C错误；
D．当滑动变阻器电阻为零时，电路消耗的功率最大，电路消耗的最大功率为
故D正确。
故选ABD。
二、填空题（本题共6小题，每空1分，共12分）
10. 地球上的能量大多来源于太阳能。太阳能属于________（选填“可再生”或“不可再生”）能源。太阳能电池可以将太阳能转化为电能，它是用________（选填“半导体”或“绝缘体”）材料制成。
【答案】 ①. 可再生 ②. 半导体
【解析】
【详解】[1]太阳能可以从自然界中源源不断地得到，属于可再生能源。
[2]太阳能电池板的主要材料是硅，因为硅是半导体，所以太阳能板是半导体材料制成的。
11. 某同学在中考体育考试中立定跳远跳出了250______的好成绩（填适当的单位）。该同学用60N的力投出的实心球在空中画了一条优美的弧线，若实心球重为20N，投出了8.3m的距离，球最高点距地面2.6m，则球在空中飞行过程中，该同学对球所做的功为______J。
【答案】 ①. cm ②. 0
【解析】
【详解】[1]初三学生立定跳远的成绩一般在2m以上，即200cm以上，所以在250后面应填上单位cm。
[2]做功包含两个必要因素：作用在物体上的力和力的方向上通过的距离；球在空中飞行的过程中，不再受到该同学的力，故该同学对球所做的功为0J。
12. 如图，是我国古代的一种取暖用具——黑漆描金手炉。在手炉中装满热水后抱在怀中，便可取暖，这是利用了________的方式改变内能，手炉中装热水，是利用了水的________较大。

【答案】 ①. 热传递 ②. 比热容
【解析】
【详解】[1][2]根据题意可知，在手炉中装满热水后抱在怀中，便可取暖，人手吸收热量，内能增大，这种方式是通过热传递改变内能，因为水比热容较大，与其他物质相比在相同质量时，降低相同的温度放出的热量更多，所以，手炉中装热水。
13. 如图是包饺子时将面团擀成饺子皮的过程，面团被擀成饺子皮后，其质量______（选填“变大”“变小”或“不变”），该过程说明力能使物体发生______。
【答案】 ①. 不变 ②. 形变
【解析】
【详解】[1]质量指的是物体所含物质的多少，与物体的形状、位置等因素无关，所以面团被擀成饺子皮后，只是形状发生了改变，其质量不变。
[2]面团在力的作用下，形状发生了改变，说明力能使物体发生形变。
14. 盛夏将至，一些骑行者会在电动车上安装遮阳伞，遮阳伞虽能遮挡阳光，但快速行驶时，遮阳伞上方空气流速______，压强______，遮阳伞容易被吸起从而失去控制发生危险。
【答案】 ①. 大 ②. 小
【解析】
【详解】[1][2]遮阳伞向上凸起，上方空气流速大、压强小，下方流速小、压强大，在压强差的作用下，伞受到一个向上的“升力”，导致遮阳伞容易被吸起从而失去控制发生危险。
15. “珍爱生命，安全用电”是同学们日常生活中必须具备的安全意识．在家庭电路中，为了防止触电，必须把用电器的开关装在_______线上；当发现家用电器或电线失火时，必须先_______电源，然后再救火．
【答案】 ①. 火 ②. 切断
【解析】
【详解】开关控制用电器时，应接在用电器和火线之间，开关能控制用电器，而且断开开关能切断火线，使用电器更安全；当发现家用电器或电线失火时，必须先切断电源，然后再救火，以防触电事故发生．
三、作图题（本题共2小题，每小题2分，共4分）
16. 如图所示，一个凸透镜的最上方与水面恰好重合，F为凸透镜的焦点。有一条光线平行于主光轴射入，请作出经过凸透镜后的折射光线和进入空气的折射光线。
【答案】
【解析】
【详解】由凸透镜的特点可知，平行于主光轴的光线经凸透镜折射后过焦点，由此可作出经过凸透镜后的折射光线，该光线从水中斜射入空气中，由光的折射规律可知，入射光线和折射光线分居法线两侧，法线垂直于水面，且因为是从水中斜射入空气中所以折射角大于入射角。如图所示：
17. 如图，画出作用在A点使挂着毛巾的衣架保持水平平衡的最小力F及其力臂l。
【答案】
【解析】
【详解】当以OA 为动力臂时，动力臂最长，此时动力F最小，连接OA，过A点做垂直OA向下的带箭头的直线，表示最小力F，OA为力臂l，如图所示：
四、实验题（本题共4小题，共24分）
18. 在探究“冰熔化时温度变化的规律”的实验中，分别在烧杯和试管中放入适量的碎冰并各放了一支温度计组成如图甲所示的实验装置，完成下面探究实验：

（1）实验过程中A、B两个温度计的示数随时间变化的图像如图乙所示，通过分析图像可知，______（选填“虚”“实”）线是试管内碎冰温度随时间变化的图像。
（2）如图乙，第8min时烧杯内的碎冰处于______态，此时试管内的碎冰处于______态。（以上两空均选填“固”“液”或“固液共存”）
（3）试管中的冰第______min开始熔化；通过实验可以得出晶体熔化的条件是：温度达到熔点，______。
（4）一段时间后，虚线对应物质的温度______（选填“会”“不会”或“可能会”）超过实线对应物质的温度。
【答案】 ①. 虚 ②. 固液共存 ③. 固 ④. 10 ⑤. 继续吸热 ⑥. 不会
【解析】
【详解】（1）[1]烧杯中的碎冰温度上升较快，试管中的碎冰温度上升较慢，由图乙可知，实线为烧杯中碎冰温度随时间变化的图像，虚线是试管内碎冰随温度变化的图像。
（2）[2][3]晶体在熔化过程中处于固液共存状态，第8min时烧杯内的冰正在熔化过程中，所以是固液共存状态。试管内的碎冰从烧杯内冰水中吸收热量，烧杯内的冰熔化完之前，温度保持不变，第8min时试管内碎冰的温度与烧杯内冰水混合物的温度相同，试管内的碎冰不能继续吸热，所以不能熔化，仍然处于固态。
（3）[4][5]由图像可知，烧杯中的冰10分钟熔化完，烧杯中的温度才开始大于试管中的冰的熔点，所以试管中的冰第10min开始熔化，通过实验发现晶体达到熔点，还需要继续吸热，才能熔化，且温度保持不变，所以可以得出晶体熔化的条件是温度达到熔点，继续吸热。
（4）[6]试管中的水从烧杯中的水吸收热量，当试管内外温度相同时，试管内的水不能继续从烧杯中的水吸收到热量，所以温度不可能超过烧杯中水的温度。
19. 如图1，某同学在做“探究平面镜成像特点”的实验：
（1）实验时，选用玻璃板代替平面镜，主要是为了便于______；
（2）实验室有3mm和5mm两种厚度的玻璃板，应选取______mm的玻璃板实验效果会更好；
（3）在竖立的玻璃板前面点燃蜡烛A，拿一支与蜡烛A完全相同但未点燃的蜡烛B竖直在玻璃板后白纸上移动，人眼一直在玻璃板的前侧观察，直至它与蜡烛A的像完全重合，这种确定像与物大小关系的探究方法是______；
（4）接下来的步骤是：保持玻璃板位置不变，多次改变A蜡烛的位置，进行与上述步骤（3）相同的操作，这样做的目的是______；
（5）若保持蜡烛A静止，将玻璃板向蜡烛A靠近时，则蜡烛A的像大小______（选填“变大”“变小”或“不变”）；
（6）如图2甲所示，一枚硬币放在竖直的平面镜前，硬币的像在a处；将平面镜平移至图2乙所示的位置时，硬币会通过平面镜成像在图2乙中______位置。
【答案】 ①. 确定像位置 ②. 3 ③. 等效替代法 ④. 寻找普遍规律 ⑤. 不变 ⑥. a
【解析】
【详解】（1）[1]玻璃板有透光性，既能成像，也能确定像的位置，实验时，选用玻璃板代替平面镜，主要是为了便于确定像的位置。
（2）[2]因为厚玻璃板的两个面都可以当作反射面，会出现两个像，影响到实验效果，所以应选用薄玻璃板，用3mm厚的。
（3）[3]在竖立的玻璃板前面点燃蜡烛，拿未点燃的蜡烛竖直在玻璃板后面移动，直至它与蜡烛A的像完全重合，实验采用的是等效替代法。
（4）[4]为了使实验结论具有普遍性，保持玻璃板位置不变，多次改变A蜡烛的位置，记录实验数据。
（5）[5]平面镜成的像和物体大小相等，将玻璃板向蜡烛A靠近时，则蜡烛A的像大小不变。
（6）[6]平面镜所成的像与物关于平面镜对称，硬币位置不变，将平面镜平移，平面镜仍在原来像与成像物体对称轴上，像的位置不变，在图2乙中a位置。
20. 平衡营养，五谷杂粮在人们餐桌上占有的比例越来越高。某同学想知道最喜欢吃的红豆的密度，于是和同学们一起利用天平和量筒进行测量。操作步骤如下：
（1）将天平放在水平桌面上，游码移至标尺左端零刻线处，发现指针位置如图甲所示，此时应将横梁上的平衡螺母向______（选填“左”或“右”）调节，使横梁平衡；
（2）如图乙，用天平测量空烧杯质量，请指出实验操作中的错误是______；
（3）用天平正确测得空烧杯的质量为20.2g，向烧杯中装入适量饱满的红豆并放到天平左盘上，在右盘中加减砝码并调节游码使天平平衡，砝码和游码位置如图丙所示，则红豆和烧杯的总质量为______g；
（4）在量筒内注入适量水，如图丁所示，将烧杯中的红豆缓慢倒入量筒的水中后量筒的读数为80mL，测出红豆的体积。由此计算得到红豆的密度为______；
（5）同学们还设计了一种利用电子秤测量密度的方法，方法如下：
a、向容器B中添加适量入水，让水面升至容器的标记处，将空容器A与容器B一起放置在电子秤上，如图①，按下数据记忆键，记录电子秤上物体的总质量；
b、将一些红豆放入容器A，如图②，记录总质量；
c、将容器B中的水倒出部分，将容器A中的红豆全部倒入容器B中，如图③，再用胶头滴管调节容器B中的水位，直到标记处，记录总质量；
根据以上测量步骤，可得红豆的密度______（用已知量和测量量表示，水的密度用表示），若c步骤中容器B中的红豆空隙间有少量气泡，此方案测出的红豆密度______（选填“偏大”“偏小”或“没有影响”）。
【答案】 ①. 左 ②. 用手拿砝码 ③. 76.2 ④. （或） ⑤. ⑥. 偏小
【解析】
【详解】（1）[1] 由图甲知指针指分度盘右侧，因此向左调节平衡母，使天平横梁平衡。
（2）[2] 用手直接拿砝码，汗渍会腐蚀砝码。砝码应用镊子夹取。
（3）[3] 红豆和烧杯的总质量
（4）[4] 如图丁所示，水的体积为，红豆的体积
红豆的质量
红豆的密度
（5）[5] 红豆的质量
红豆的体积
红豆的密度
[6] 若c步骤中容器B中的红豆空隙间有少量气泡，则红豆的体积测量值偏大，由可知，红豆密度测量值偏小。
21. 同学们利用图甲所示的电路探究电流与电阻的关系，电源电压保持4V不变，定值电阻的阻值分别为5Ω、10Ω、15Ω、20Ω和30Ω，滑动变阻器“20Ω 0.6A”。
（1）连接电路时应______开关；
（2）闭合开关前应将滑动变阻器滑片调到最______（选填“左”或“右”）端；
（3）闭合开关前发现电流表的指针偏转情况如图乙所示，则原因是______；
（4）调整正确后，先用5Ω的定值电阻进行实验，闭合开关后，移动滑片，此时电流表的示数如图丙所示；接着将5Ω的电阻换成其他阻值的定值电阻进行实验，每次观察电压表的示数为______V时，记录电流表的示数；
（5）当换用30Ω的电阻进行实验时，发现无论怎样移动滑片，都无法使电压表的示数达到预设的电压值，原因可能是______。在不更换实验器材的情况下只改变定值电阻两端设定的电压也可以完成实验，要用5Ω、10Ω、15Ω、20Ω和30Ω电阻完成所有实验，则定值电阻两端的电压只能控制在______V之间。
【答案】 ①. 断开 ②. 左 ③. 电流表没有调零 ④. 2 ⑤. 滑动变阻器的最大阻值过小 ⑥. 2.4~3
【解析】
【详解】（1）[1]为保护电路，连接电路时应断开开关。
（2）[2]闭合开关前应将滑动变阻器滑片调到阻值最大处，即最左端。
（3）[3]闭合开关前发现电流表的指针偏转情况如图乙所示，即电流表指针偏向零刻度线的左侧，说明电流表使用前没有调零。
（4）[4]图丙中，电流表的量程为0~0.6A，分度值为0.02A，示数为0.4A，定值电阻两端的电压
UR​=IR=0.4A×5Ω=2V
探究电流与电阻的关系时，应控制定值电阻两端的电压不变，所以将5Ω的电阻换成其他阻值的定值电阻进行实验，每次观察电压表的示数为2V时，记录电流表的示数。
（5）[5]当定值电阻为30Ω时，电路中的电流
滑动变阻器两端的电压
U滑​=U−UR​=4V−2V=2V
此时滑动变阻器接入电路中的阻值
因滑动变阻器的规格为“20Ω 0.6A”，所以无论怎样移动滑片，都无法使电压表的示数达到预设的电压值。原因是滑动变阻器的最大阻值过小。
[6]由图甲可知，使用“20Ω 0.6A”的变阻器实验时，电压表选用0~3V的量程，当电压表示数U大=3V，定值电阻为5Ω时，电路中的电流
该滑动变阻器能满足要求，所以，电压表的最大示数可以为3V；当定值电阻为30Ω时，其两端的最小电压为
则
综上，除了更换滑动变阻器的方案以外，小明想到原有器材不变，调整定值电阻两端的电压也可以完成实验，他应控制定值电阻两端的电压范围是2.4~3V。
五、综合应用题（本题共3小题，共22分）
22. 我国电动汽车多项技术已领跑世界。某型号的国产电动汽车所用电池电压400V，满电时能存储80 kW·h的能量，电池剩余20%的能量时需要充电（避免损伤电池）。如图，小红驾驶该型号车携家人出行发现：汽车在高速公路上通过A处时仪表显示电池剩余95%的能量，汽车以108km/h的速度匀速直线行驶30min到达B处时，仪表显示电池剩余82.5%的能量。已知全车总质量为2t。汽车在该路段受到的阻力是车重的0.03倍，请计算该车通过这段高速路时的以下各量：（g=10N/kg）
（1）汽车行驶的路程为多少km？
（2）汽车受到的牵引力是多大？
（3）汽车的能量转换效率多大？

【答案】（1）54km；（2）600N；（3）90%
【解析】
【详解】解：（1）根据，汽车行驶的路程为
（2）汽车的重力为
G=mg=2×103kg×10N/kg=2×104N
因为汽车在匀速直线行驶，根据二力平衡可知，牵引力等于阻力，即
F=f=0.03G=0.03×2×104N=600N
（3）汽车所做的有用功
W有 =Fs=600N×54×103m=3.24×107J
汽车消耗的电能
W=(95%-82.5%)×80 kW·h=10kW·h=3.6×107J
汽车的能量转换效率
答：（1）汽车行驶的路程为54km；
（2）汽车受到的牵引力是600N；
（3）汽车的能量转换效率为90%。
23. 如图甲所示为一款家用破壁机，该破壁机有粉碎挡、低温挡和高温挡。粉碎挡的功率为880W，两个加热挡的功率分别为640W和1210W，在使用时将食材放入机内用刀头将其粉碎，再根据需要选择合适的加热挡位对食物进行加热。如图乙所示为其原理图，其中为单刀双掷开关，M为控制刀头的电动机，、为电热丝。求：
（1）粉碎挡时通过电动机的电流；
（2）若某次小明用该破壁机加热初温为20℃、质量为1.5kg的豆浆，如不计热量损失，破壁机以高温挡正常工作5min后豆浆的温度；[]
（3）小明想让破壁机的加热功率实现连续可调，于是在电路中添加了滑动变阻器R（R不参与加热）重新设计了加热电路，重新设计后的破壁机只有一个加热挡，在保证安全的前提下可以实现功率在640W~1210W内连续可变调节，小明设计后的电路如图丙所示，求出滑动变阻器R的最大阻值。
【答案】（1）4A；（2）；（3）
【解析】
【详解】解：（1）分析图乙可知，当与触点2接触，断开时，、串联，此时电路中电阻较大，由可知，电路处于低温挡；当与触点2接触，闭合时电路为的简单电路，此时电路处于高温挡；粉碎挡时通过电动机的电流
（2）破壁机高温挡工作5min消耗的电能
豆浆升高的温度
豆浆的温度
（3）由题意可知高温挡时电路中的电阻
当滑动变阻器的阻值全部接入电路中时，破壁机的功率最小，为640W，此时两端的电压
此时电路中的电流
由串联电路电压规律可知滑动变阻器两端的电压
滑动变阻器的最大阻值
答：（1）粉碎挡时通过电动机的电流为4A；
（2）破壁机以高温挡正常工作5min后豆浆的温度为80.5℃；
（3）滑动变阻器R的最大阻值为15Ω。
24. 课外科学活动小组进行了一次关于茶水炉结构和功能原理的实践活动：
（1）如图，是某品牌茶水炉的结构说明书。
①其中的锅炉水位计利用了______原理；
②锅炉中的水沸腾时，开水哨发出提示的声音是由于空气______产生的；
（2）小组同学还设计了一个防止由于锅炉内水位过低而烧坏茶水炉的报警装置，其原理如图甲所示，当水位正常时，电磁铁一直吸附衔铁，使动触点与下方的静触点1接触，绿灯亮；当水位低到一定程度时，衔铁向上运动，与上方的静触点2接触，红灯亮发出报警信号。为压敏电阻，的阻值随受液体压力大小变化关系的图像如图乙所示，已知控制电路的电源电压为12V不变，定值电阻，将此压敏电阻用绝缘薄膜包好后放在一个硬质绝缘盒中，放入锅炉水位最低报警处且保持受力面水平，压敏电阻上受压面积为，忽略电磁铁线圈的电阻，（，g取10N/kg）。请回答下列问题：
①开关S闭合后，电磁铁上端的磁极为S极，在甲图中电源的左端是______极；
②当锅炉中的水位变低时，电路中的电流______（选填“变大”“不变”或“变小”）；当锅炉内水达到最低报警处时，电路中的电流的达到0.2A，红灯亮，报警器报警装置开始报警，求出此时锅炉中水的深度为______cm；
③当锅炉内水达到最大量时，电路中的电流为______A。
【答案】 ①. 连通器 ②. 振动 ③. 正 ④. 变小 ⑤. 5 ⑥. 0.6
【解析】
【详解】（1）①[1]锅炉水位计和锅炉就构成了一个连通器，水不流动时，液面就是相平的。
②[2]声音是由物体的振动产生的，水沸腾时，开水哨发出提示的声音，是空气振动产生的。
（2）①[3]开关S闭合后，电磁铁上端的磁极为S极，由安培定则可知电流从电磁铁的下端流入，电源的左端是正极。
②[4]当锅炉中的水位变低时，压敏电阻受到的压力减小，由图乙可知，压敏电阻的阻值增大，电路的总电阻增大，由欧姆定律可知电路中的电流变小。
[5]电路中的电流的达到0.2A，此时电路的总电阻
压敏电阻的阻值
R=R总-R0=60Ω-12Ω=48Ω
由图乙可知，压力大小是2N，压敏电阻上受压面积为，压强大小
出此时锅炉中水的深度
③[6]由图乙可知，当锅炉内水达到最大量时，压力最大是12N，压敏电阻的阻值是8Ω，电路中的电流
