19，2024年江苏省盐城市两校联考中考二模物理试题(无答案)
展开
这是一份19，2024年江苏省盐城市两校联考中考二模物理试题(无答案)，共9页。试卷主要包含了选择题，填空题，解答题等内容，欢迎下载使用。

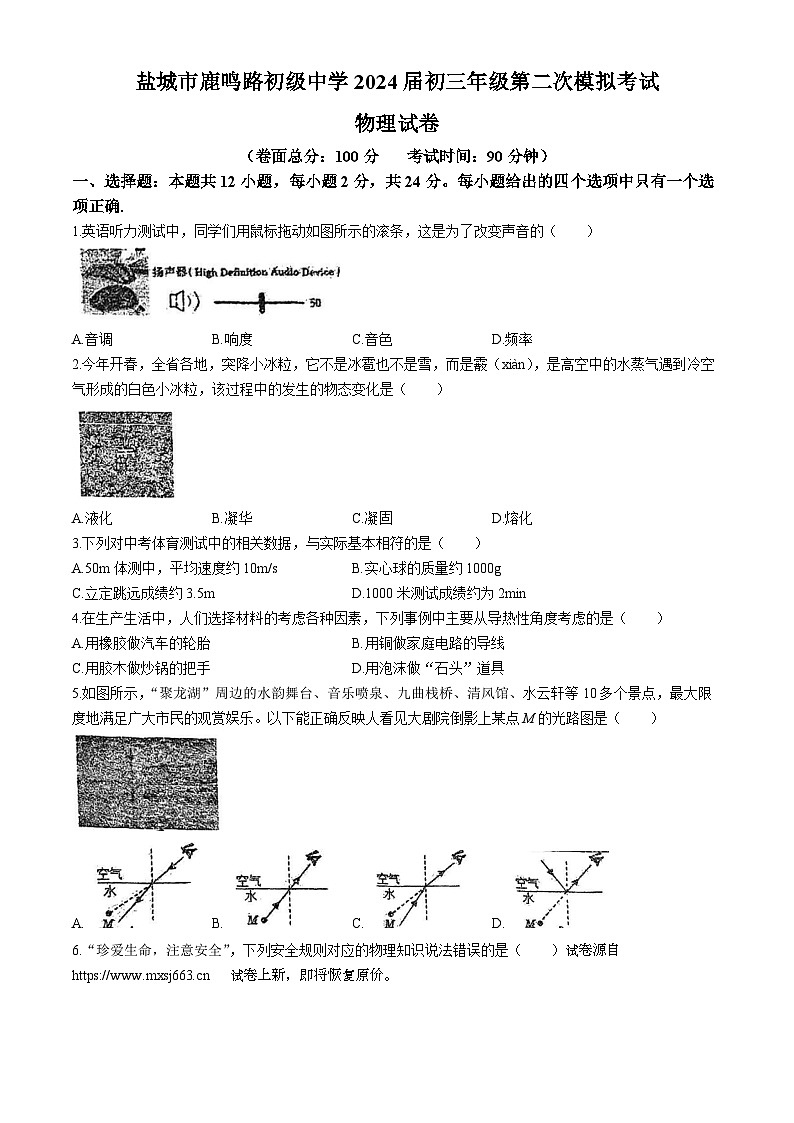

（卷面总分：100分考试时间：90分钟）
一、选择题：本题共12小题，每小题2分，共24分。每小题给出的四个选项中只有一个选项正确.
1.英语听力测试中，同学们用鼠标拖动如图所示的滚条，这是为了改变声音的（ ）
A.音调B.响度C.音色D.频率
2.今年开春，全省各地，突降小冰粒，它不是冰雹也不是雪，而是霰（xiàn），是高空中的水蒸气遇到冷空气形成的白色小冰粒，该过程中的发生的物态变化是（ ）
A.液化B.凝华C.凝固D.熔化
3.下列对中考体育测试中的相关数据，与实际基本相符的是（ ）
A.50m体测中，平均速度约10m/sB.实心球的质量约1000g
C.立定跳远成绩约3.5mD.1000米测试成绩约为2min
4.在生产生活中，人们选择材料的考虑各种因素，下列事例中主要从导热性角度考虑的是（ ）
A.用橡胶做汽车的轮胎B.用铜做家庭电路的导线
C.用胶木做炒锅的把手D.用泡沫做“石头”道具
5.如图所示，“聚龙湖”周边的水韵舞台、音乐喷泉、九曲栈桥、清风馆、水云轩等10多个景点，最大限度地满足广大市民的观赏娱乐。以下能正确反映人看见大剧院倒影上某点M的光路图是（ ）
A. B. C. D.

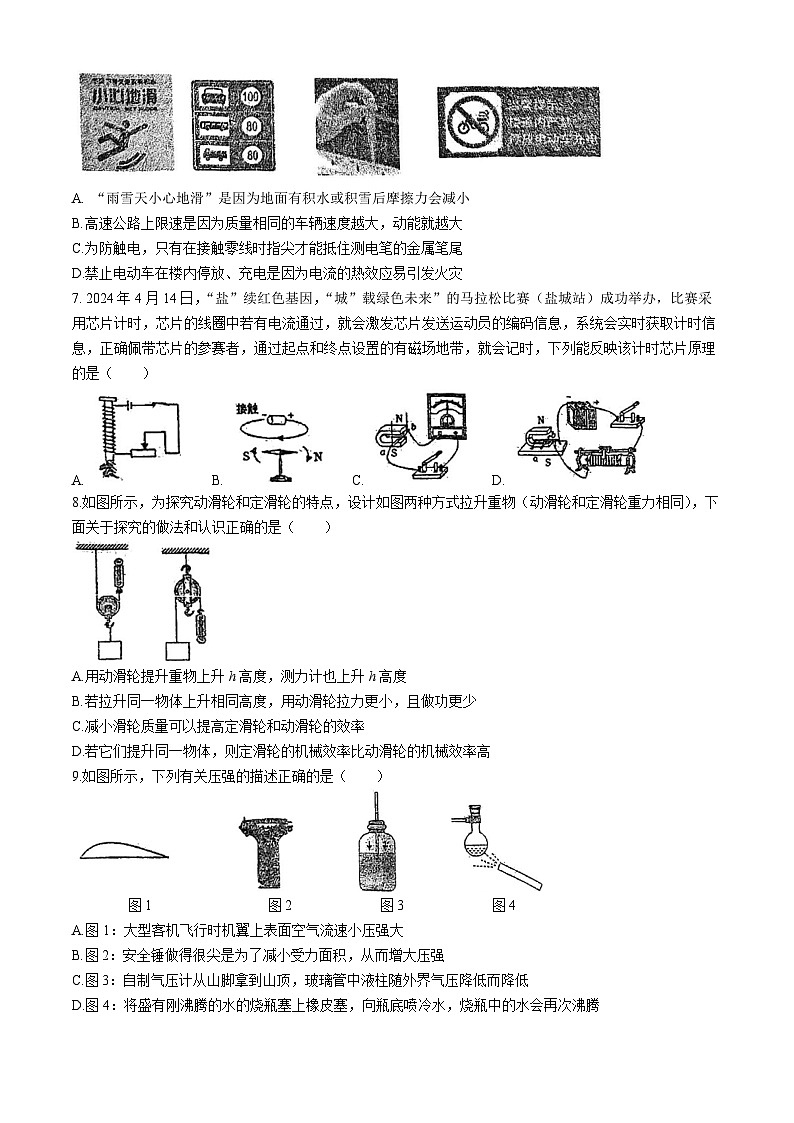

6.“珍爱生命，注意安全”，下列安全规则对应的物理知识说法错误的是（ ）试卷源自 试卷上新，即将恢复原价。
A. “雨雪天小心地滑”是因为地面有积水或积雪后摩擦力会减小
B.高速公路上限速是因为质量相同的车辆速度越大，动能就越大
C.为防触电，只有在接触零线时指尖才能抵住测电笔的金属笔尾
D.禁止电动车在楼内停放、充电是因为电流的热效应易引发火灾
7. 2024年4月14日，“盐”续红色基因，“城”载绿色未来”的马拉松比赛（盐城站）成功举办，比赛采用芯片计时，芯片的线圈中若有电流通过，就会激发芯片发送运动员的编码信息，系统会实时获取计时信息，正确佩带芯片的参赛者，通过起点和终点设置的有磁场地带，就会记时，下列能反映该计时芯片原理的是（ ）
A. B. C. D.
8.如图所示，为探究动滑轮和定滑轮的特点，设计如图两种方式拉升重物（动滑轮和定滑轮重力相同），下面关于探究的做法和认识正确的是（ ）
A.用动滑轮提升重物上升h高度，测力计也上升h高度
B.若拉升同一物体上升相同高度，用动滑轮拉力更小，且做功更少
C.减小滑轮质量可以提高定滑轮和动滑轮的效率
D.若它们提升同一物体，则定滑轮的机械效率比动滑轮的机械效率高
9.如图所示，下列有关压强的描述正确的是（ ）
图1图2图3图4
A.图1：大型客机飞行时机翼上表面空气流速小压强大
B.图2：安全锤做得很尖是为了减小受力面积，从而增大压强
C.图3：自制气压计从山脚拿到山顶，玻璃管中液柱随外界气压降低而降低
D.图4：将盛有刚沸腾的水的烧瓶塞上橡皮塞，向瓶底喷冷水，烧瓶中的水会再次沸腾
10.小明受“智能手环”（如图甲所示）的启发，设计了一个如图乙所示的体温计电路图，用电表示数大小反映温度高低，R1为热敏电阻，其阻值随温度的升高而增大，R2为定值电阻.下列说法正确的是（ ）
A.显示仪表是由电流表改装的
B.定值电阻R2的作用仅是保护电路
C.温度升高时，电路总功率一定变小
D.温度升高时，R1两端电压变化量与流过它电流变化量之比变大
11.安装空调外机时，要坚实耐用，不容易倾翻而造成意外伤害，如图是安装好的不锈钢空调架，伸出墙外的横杆由斜杆AC支撑，B、C两点固定在墙上.下列设计最合理的是（ ）
12.小明在利用太阳光测完凸透镜的焦距后，再将凸透镜正对太阳光，把火柴头放在凸透镜的焦点处，一段时间后火柴被点燃.他猜想透镜对火柴的点燃效果与透镜的直径和透镜的焦距有关。他选用直径相同，焦距不同的透镜多次实验，记录到火柴被点燃的时间基本相等.说法正确的是（ ）
A.火柴被点燃的时间越长，透镜对火柴的点燃效果越好
B.要将火柴头在透镜后方反复移动，直至火柴头上出现最小光斑再开始计时
C.小明实验的结果可验证透镜对火柴的点燃效果与透镜的焦距有关
D.下一步验证透镜对火柴的点燃效果与透镜的直径关系时，可以选用焦距不同的透镜
二、填空题：本题共8小题，每空1分，共24分.
13. 2024年3月8日的鹿鸣路初中隆重举行“中考百日哲师”活动，全体初三鹿鸣学子高声吼出“中考冲锋口号”，同学们的口号声是由他们的声带 产生的，到现场参加活动的家长听到的口号声是通过 传递的；没能到现场的家长利用手机接收和发送 来收看现场画面、并进行互动。
14.物理来源于生活，生活中的小器材往往蕴含大道理，如图1，是生活中常见的塑料瓶，瓶盖上的竖条纹是为了 摩擦；如图2，往塑料瓶里倒入适量热水并晃一晃，然后把热水倒出，迅速盖上瓶盖，过一会儿瓶子变瘪了，证明了 的存在；如图3，把空塑料瓶平放在水平桌面上，用吸管在右侧沿平行于瓶身方向吹气，会看到瓶子向 运动.
图—1图—2图—3
15.图甲为某便携式丁烷燃气炉，用该燃气炉烧水时，每2分钟完全燃烧0.015kg的丁烷，加热6min过程中放出的热量为 J；由图乙可以判断出在烧水过程中， （0~2min/2~4min/4~6min）时的加热效率最高，因节气门调节不匹配，导致丁烷没能完全燃烧，则丁烷的热值 （变小/变大/不变）.（丁烷的热值为9×107J/kg）
16.如图所示为商场中经常看到的广告投影灯及其内部结构示意图，各个方向都能看到地面上的广告图标，这是发生了 反射.已知镜头焦距为12cm，则广告片到镜头的距离应在 cm的范围内调节，为了在地面上得到更大的、清晰的广告图标像，可将凸透镜适当 （靠近/远离）广告片.
17.如图甲所示，在空气压缩引火仪的玻璃筒底部放一小团干燥的棉花，快速压下活塞，可观察到棉花着火燃烧，该过程中，使引火仪中的空气内能改变的方式是 .如图乙所示是单缸四冲程汽油机工作状态示意图，与甲图中的能量转化情况 （相同/不相同）.某台汽油机飞轮的转速为3000r/min，该汽油机每秒钟对外做 次功.
18.长江生态不断恢复，江面上再现“江豚群舞”的场最.小明利用3D打印机打印出江豚模型如图甲，该模型的长度是 cm.把模型放在天平的左盘，天平平衡时，右盘中无砝码，游码的示数如图乙，将模型放到盛满水的溢水杯中，溢出2.8g水，江豚模型静止时，受到的浮力为 N，杯底受到水的压强将 （变大/变小/不变）.（g取10N/kg）
19.如图所示是一款消防应急照明灯，如表是它的铭牌。当外部电路有电时应急灯不亮，停电时两盏应急灯同时正常亮，应急灯的两盏灯泡是 联的，应急灯电池充满电后，储存电能 J，可让两盏灯泡持续正常工作 h.
20.如图甲所示，质量为200g的正方体滑块P套在水平放置的方管Q上，在水平向右风力的作用下，滑块P向右做匀速直线运动，其受到方管Q的摩擦力等于它们间压力大小的0.8倍，则滑块P受到的风力为
N.将方管Q按图乙竖直放置后，滑块P竖直向下运动.假设滑块P受到风力的大小和方向始终保持不变方管足够长，且忽略空气阻力，此时滑块受到的摩擦力为 N，下滑过程中，滑块P的机械能 .（变大/变小/不变）（g取10N/kg）
三、解答题：本题7小题，共52分.解答22、23题时应有解题过程.
21.（6分）按要求作图：
（1）如图1所示，光在斜射入水（玻璃）时反射和折射是同时发生的，请用箭头标出光的传播路径；
（2）如图2所示，小明沿与水平面成30°角滑梯下滑，请画出小明的受重力和摩擦力的示意图（为力的作用点）；
（3）如图3中，开关闭合后小磁针静止时的情形，请标出螺线管上电流方向和电源右端的极性.
图1图2图3
22.（6分）科技照亮生活，利用无人机喷洒农药，助农稳增收，已知某无人机空机质量为6kg，装农药的容器容积为0.02m3，停放时与地面的总接触面积为60cm2，农药的密度为0.9×103kg/m3，该无人机满载时，匀速上升3m，然后水平飞行2000m到达作业区域，g取10N/kg.求
（1）该无人机可装农药的最大质量；
（2）该无人机满载状态停放时，对水平地面的压强；
（3）上升过程中，无人机的升力所做功.
23.（9分）如图甲所示是小明家新购置的一台电饼铛，可以用来制作美味的鸡蛋饼，简易电路如图乙所示，虚线框内未画出的元件是导线或R2，发热电阻R1、R2阻值不变，通过闭合和断开开关S1、S2，可以实现高温和低温两个挡位的切换.图丙是某次工作时电路的总功率P与时间t的图像，已知电源电压为220V，R1为176Ω.求：
（1）高温挡时的电流；
（2）工作2min电饼铛产生的热量；
（3）将图乙中的简易电路补充完整，并通过计算确定R2的阻值.
24.（8分）小明利用图1所示实验装置“探究不同物质吸热升温的现象”，其操作如下：
图1图2
（1）组装实验器材时，应先安装 （装置A/装置B），为了完成该实验，除了图中的实验器材外，还需要的测量工具有秒表和 ；
（2）实验中应使用 （相同/不同）的酒精灯加热，并用玻璃棒不断搅拌，使物质 ，每隔相同的时间记录一次温度，根据实验数据绘制成温度与时间关系的图像（如图2所示），实验中两烧杯中的液体吸收热量的多少可通过 （加热时间/液体升高的温度）比较；
（3）分析图象可知：甲、乙两种液体中， 液体更适合做“暖手宝”的保温材料，两温度计示数都升高到50℃时，甲液体增加的内能 （大于/等于/小于）乙液体增加的内能：（不考虑热量散失）
（4）本实验中所探究的物理知识能否用来解释“夏天在教室洒水，感到凉爽”现象？并请说明理由.
答： 。
25.（7分）小华用电源（3V）、电流表（0~0.6A；0~3A）在进行“伏安法”测电阻实验时：
（1）请用笔画线代替导线将图甲所示电路连接完整：（要求：滑动变阻器的滑片P向左移动过程中，其接入电路的电阻变大）
（2）连接好电路，闭合开关，发现电流表示数为0，移动滑动变阻器的滑片，电压表示数始终为3V不变，造成这一现象的原因可能是 ；
（3）故障排除后，闭合开关，移动滑动变阻器滑片，多次测量并记录实验数据.小组同学将第一次实验测得的数据绘制成图乙中的a、b、c，发现电压表未调零，将电压表调零后，重做实验，第二次测量的三组数据如图乙中的A、B、C，分析图乙中的第二次测量的三组数据，待测电阻的阻值是 Ω；（结果保留一位小数）
（4）实验结束后，应先断开 ，拆除 两端的导线；
（5）利用如图丙所示电路，也能测出Rx的阻值.其中R为定值电阻，R'为电阻箱.请在横线上填上合适内容.
= 1 \* GB3 ①闭合开关前，将滑动变阻器滑片滑到b端，电阻箱调为某一阻值R1；
②闭合开关，调节滑动变阻器，使电压表和电流表示数为合适的值；
③断开开关，再将电压表与待测电阻C端间的导线改接到D端（图中虚线所示），
闭合开关，反复调节 （填序号即可），使两表的示数与②中相同，记录此时电阻箱的阻值R2，断开开关.
A.电阻箱R'B.滑动变阻器滑片P
C.电阻箱R'和滑动变阻器滑片P
= 4 \* GB3 ④待测电阻的阻值Rx= .
26.（7分）综合实践活动课上，小明用一筷子、若干钩码（每个钩码重1N）、刻度尺、小桶、细线，制作了简易密度秤.
（1）用细线将筷子悬挂于O点，使筷子 平衡；
（2）将空小桶系在筷子的A点，调节钩码悬挂点在B点时，筷子再次水平平衡，如图甲所示，在B点标注密度值为 g/cm3；
（3）在小桶内注入适量水，并做标记，移动钩码至C点时，筷子再次水平平衡，在C点标注刻度为
g/cm3；接着小明又在小桶内倒入已知密度的不同液体至 处，并在筷子上标注出相应的密度值；
（4）小明根据标注的密度值测量出了钩码悬挂点到B点的距离L，记录的数据如下表：
= 1 \* GB3 ①请根据表格数据在图乙中画出ρ液与L的关系图像；
②依据图像，你得到的结论是 ；
③小明根据所得结论，在筷子上标出其余密度值.
（5）小明发现该秤上相邻两刻度线之间的距离太小，导致测量时精度较低.为了制作出精度更高的密度秤，请你写出改进措施： .
27.阅读短文，回答问题：
圭表
我国古人用“立竿见影”发明了一种用于计时的重要天文仪器——圭表（如图甲），早在周代时就已经开始使用圭表来确定冬至和夏至
早期的圭表包括“圭”和“表”两部分，表是一根立在地面的标杆或石柱，表高一般为8尺（3尺约为1m），圭是从表的跟脚上以水平位置伸向正北方的一条石板，其结构如图乙所示，在地球绕太阳公转过程中，北半球同一地区正午太阳高度（太阳高度指太阳光线与地平面的夹角）从夏至日到冬至日逐渐变小，南半球逐渐变大.古人根据影子末端的不同位置标记好相应刻度，就可以确定二十四节气.
清朝制作圭表时，表高达10尺。由于物体越高，影子的边缘就会越模糊，为了解决这个问题，制作圭表时在表顶上端设置铜叶，中间开槽，在圭面上就会有一个清晰的圆形光斑，提高了圭表的测量精度，但这样会导致表影在一年中的某段时间会落到圭外，于是在圭的另一端立了一个小表，叫立圭，其结构如图丙所示。
（1）圭表的表顶常会挂一悬锤，用以判断表与水平面是否 ；
（2）表顶铜叶中间槽的形状是 ；
A.正方形B.三角形C.圆形D.以上都可以
（3）已知北半球某处冬至、春分和夏至时正午太阳高度分别为26°34'、50°和73°26'，则该处圭表上节气刻度的大概位置正确的是 ；
（4）小明用图丙所示圭表观测时，发现落在立圭上的表影高度为c，若表高为a，表与立圭间的水平距离为b，则此时表的真实影长为 （用已知量的符号表示）；
（5）某兴趣小组想利用身边的物品制作圭表，为确保圭面上节气刻度间的距离大一点，使测量更精确，在设计圭表时应该注意哪些问题？写出一条即可.
答： .额定电压：AC220V50Hz
单个灯泡规格：6V3W
电池：6V电池容量：3000mAh
液体密度ρ/（）
0.8
0.9
1.0
1.1
1.2
L/cm
2.40
2.69
3.00
3.31
3.60
