05，2024年河南省南阳市卧龙区南阳市第十三中学校中考三模物理试题
展开
这是一份05，2024年河南省南阳市卧龙区南阳市第十三中学校中考三模物理试题，共10页。试卷主要包含了填空题，选择题，作图题，实验探究题，综合应用题等内容，欢迎下载使用。

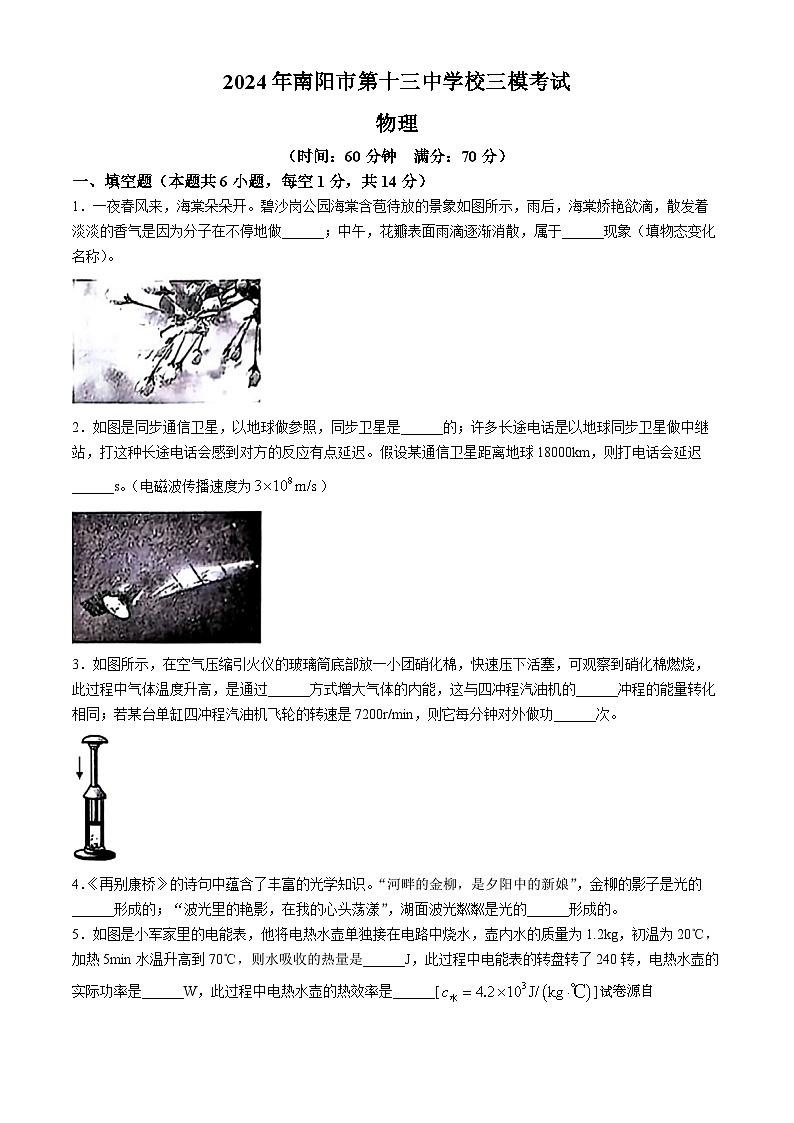

（时间：60分钟 满分：70分）
一、填空题（本题共6小题，每空1分，共14分）
1．一夜春风来，海棠朵朵开。碧沙岗公园海棠含苞待放的景象如图所示，雨后，海棠娇艳欲滴，散发着淡淡的香气是因为分子在不停地做______；中午，花瓣表面雨滴逐渐消散，属于______现象（填物态变化名称）。
2．如图是同步通信卫星，以地球做参照，同步卫星是______的；许多长途电话是以地球同步卫星做中继站，打这种长途电话会感到对方的反应有点延迟。假设某通信卫星距离地球18000km，则打电话会延迟______s。（电磁波传播速度为）
3．如图所示，在空气压缩引火仪的玻璃筒底部放一小团硝化棉，快速压下活塞，可观察到硝化棉燃烧，此过程中气体温度升高，是通过______方式增大气体的内能，这与四冲程汽油机的______冲程的能量转化相同；若某台单缸四冲程汽油机飞轮的转速是7200r/min，则它每分钟对外做功______次。
4．《再别康桥》的诗句中蕴含了丰富的光学知识。“河畔的金柳，是夕阳中的新娘”，金柳的影子是光的______形成的；“波光里的艳影，在我的心头荡漾”，湖面波光粼粼是光的______形成的。

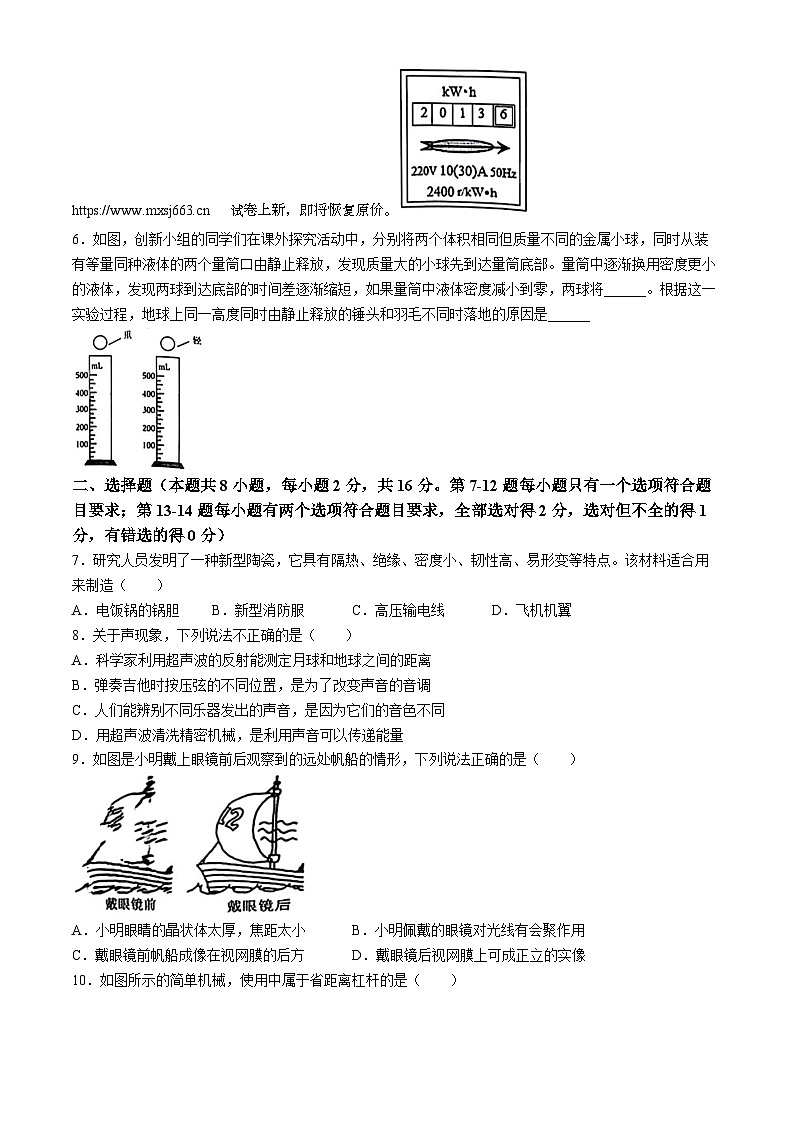

5．如图是小军家里的电能表，他将电热水壶单独接在电路中烧水，壶内水的质量为1.2kg，初温为20℃，加热5min水温升高到70℃，则水吸收的热量是______J，此过程中电能表的转盘转了240转，电热水壶的实际功率是______W，此过程中电热水壶的热效率是______[]试卷源自 试卷上新，即将恢复原价。
6．如图，创新小组的同学们在课外探究活动中，分别将两个体积相同但质量不同的金属小球，同时从装有等量同种液体的两个量筒口由静止释放，发现质量大的小球先到达量筒底部。量筒中逐渐换用密度更小的液体，发现两球到达底部的时间差逐渐缩短，如果量筒中液体密度减小到零，两球将______。根据这一实验过程，地球上同一高度同时由静止释放的锤头和羽毛不同时落地的原因是______
二、选择题（本题共8小题，每小题2分，共16分。第7-12题每小题只有一个选项符合题目要求；第13-14题每小题有两个选项符合题目要求，全部选对得2分，选对但不全的得1分，有错选的得0分）
7．研究人员发明了一种新型陶瓷，它具有隔热、绝缘、密度小、韧性高、易形变等特点。该材料适合用来制造（ ）
A．电饭锅的锅胆B．新型消防服C．高压输电线D．飞机机翼
8．关于声现象，下列说法不正确的是（ ）
A．科学家利用超声波的反射能测定月球和地球之间的距离
B．弹奏吉他时按压弦的不同位置，是为了改变声音的音调
C．人们能辨别不同乐器发出的声音，是因为它们的音色不同
D．用超声波清洗精密机械，是利用声音可以传递能量
9．如图是小明戴上眼镜前后观察到的远处帆船的情形，下列说法正确的是（ ）
A．小明眼睛的晶状体太厚，焦距太小B．小明佩戴的眼镜对光线有会聚作用
C．戴眼镜前帆船成像在视网膜的后方D．戴眼镜后视网膜上可成正立的实像

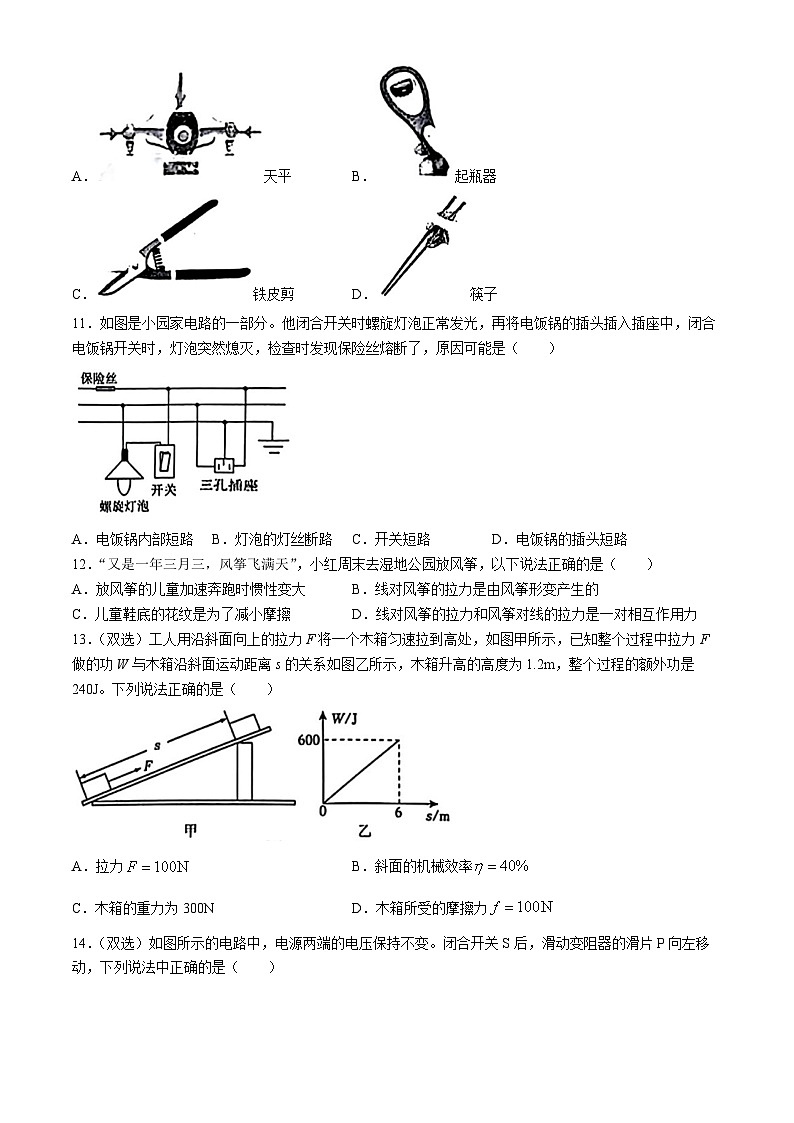

10．如图所示的简单机械，使用中属于省距离杠杆的是（ ）
A．天平B．起瓶器
C．铁皮剪D．筷子
11．如图是小园家电路的一部分。他闭合开关时螺旋灯泡正常发光，再将电饭锅的插头插入插座中，闭合电饭锅开关时，灯泡突然熄灭，检查时发现保险丝熔断了，原因可能是（ ）
A．电饭锅内部短路B．灯泡的灯丝断路C．开关短路D．电饭锅的插头短路
12．“又是一年三月三，风筝飞满天”，小红周末去湿地公园放风筝，以下说法正确的是（ ）
A．放风筝的儿童加速奔跑时惯性变大B．线对风筝的拉力是由风筝形变产生的
C．儿童鞋底的花纹是为了减小摩擦D．线对风筝的拉力和风筝对线的拉力是一对相互作用力
13．（双选）工人用沿斜面向上的拉力F将一个木箱匀速拉到高处，如图甲所示，已知整个过程中拉力F做的功W与木箱沿斜面运动距离s的关系如图乙所示，木箱升高的高度为1.2m，整个过程的额外功是240J。下列说法正确的是（ ）
A．拉力B．斜面的机械效率
C．木箱的重力为300ND．木箱所受的摩擦力
14．（双选）如图所示的电路中，电源两端的电压保持不变。闭合开关S后，滑动变阻器的滑片P向左移动，下列说法中正确的是（ ）
A．电流表的示数变大，电压表V的示数不变
B．电流表的示数变大，电压表V的示数不变
C．电流表与电流表的示数之差不变
D．电压表V的示数与电流表的示数比值不变
三、作图题（本题共2小题，每小题2分，共4分）
15．如图所示，一个小球在竖直光滑挡板的作用下静止在光滑斜面上，请作出小球的受力示意图。（O为小球的重心）
16．如图所示，请将螺线管、滑动变阻器接入电路中，使开关闭合后，螺线管与条形磁铁相互吸引，滑动变阻器滑片P向右移动会使吸引力变小。
四、实验探究题（本题共3小题，第17题4分，第18题6分，第19题9分，共19分）
17．在“探究水沸腾时温度变化的特点”的实验中，甲、乙两组同学用如图甲所示的实验装置分别同时开始加热水，并同时开始记录加热时间和水的温度。
（1）实验中，某时刻温度计示数如图乙所示，此时水的温度是______℃．
（2）实验中，观察到水中气泡上升的情形如图丙所示，表明水______（选填“没有”或“已经”）沸腾。
（3）图丁是两组同学分别根据实验数据绘制的水沸腾时温度随时间变化的图象，由图象可知水沸腾时的温度变化的特点是______；由图象还可以看出，甲、乙两组图象不同的原因是水的______不同。
18．在探究“滑动摩擦力的大小与什么因素有关”的实验中所用装置如图甲所示（木块各表面粗糙程度相同）。
（1）匀速拉动木块前，应将测力计沿______（选填“水平”“竖直”或“任意”）方向放置，然后进行调零。
（2）小明做了如图甲所示的探究实验：探究影响滑动摩擦力大小的因素，对比图甲中a、b两次实验，可以得出结论：____________，滑动摩擦力越大；对比图甲中a、c两次实验可知，滑动摩擦力大小与接触面面积______（选填“有”或“无”）关。
（3）某物理小组改进实验装置后，用频闪拍照来判断物体是否做匀速直线运动，实验装置如图乙所示，表面粗糙的长木板固定在水平实验台上，右端装有定滑轮，（不计绳重和滑轮的摩擦）放上钩码，滑块在长木板上运动。调节钩码个数后，得到滑块匀速运动的照片（如图丙），运动滑块从A位置运动到B位置的距离是______cm。运动时弹簧测力计的示数是2N，物体受到的摩擦力为______N，运动时钩码的重力做功为______J
19．小明用如图甲所示电路图探究“电流与电阻的关系”。实验器材有两节新干电池，滑动变阻器（16Ω，1A），电流表（0～0.6A、0～3A），电压表（0～3V、0～15V），定值电阻（2Ω、4Ω、6Ω、8Ω），开关，导线若干。（所有器材均完好）
（1）图甲电路开关闭合后，电流表、电压表的示数会出现的现象是____________
（2）小明检查后发现有一根导线连接错误，找出图甲中连接错误的导线并画“×”，再补充一根导线，使电路连接正确。
（3）正确连接电路，先接入2Ω电阻进行实验时，出现如图乙所示情况，为了使读数更精确，在不更换电路元件的前提下，一名同学做了一下调整，并顺利完成了实验。他做的调整是______。调整后闭合开关，电流表示数为0。5A，断开开关，将2Ω的电阻换成4Ω，闭合开关，应将滑片向______（选填“左”或“右”）移动，直至电压表示数为______V
（4）电路调整后，为确保电路安全，并使所有定值电阻接入电路都能完成实验，所设定的定值电阻两端电压的范围为______V至______V
（5）小华同学继续探究，再次换接15Ω的定值电阻后，发现无论怎样移动滑片P，都不能使电压表示数达到原来的1V，为了完成这次实验，他采取的措施可行的是______
A．调高电源电压
B．再串联一个15Ω的电阻
C．将电压表改接到滑动变阻器两端
（6）如下图所示，图中能大致反映本实验各物理量之间关系的是______（选填“A”“B”“C”或“D”）。
A．电流表示数I与R阻值的关系
B．电压表示数U与R阻值的关系
C．变阻器接入电路阻值与R阻值的关系
D．电阻R的功率与阻值的关系
五、综合应用题（本题共2小题，第20题8分，第21题9分，共17分）
20．如图甲是中国海军十堰舰停泊在港湾时的情景，相关参数如下表。执行任务过程中，该舰以恒定最大推动功率航行，已知海水的密度为。（g取10N/kg）求：
（1）十堰舰满载停泊在港湾时舰底受到水的压强。
（2）十堰舰满载停泊在港湾时所受浮力大小。
（3）若十堰舰从静止出发，加速航行0.96km时达到最大航速，图乙是本次航行的v-t图象，求加速阶段的平均速度。
（4）十堰舰以最大航速水平匀速直线航行时所受阻力的大小。
21．在流感多发期，学校利用过氧乙酸对教室内的空气进行消毒。某物理兴趣小组为了测量教室空气中过氧乙酸气体的浓度，设计了如图甲所示的检测仪。已知电源电压为6V，定值电阻标有“10Ω 0.6A”字样，过氧乙酸气体传感器的阻值随过氧乙酸气体浓度ρ的变化关系如图乙所示，电压表不同的示数对应不同的过氧乙酸气体浓度，电压表量程为0～3V。求：
（1）过氧乙酸气体传感器，是由______材料制成的，当过氧乙酸气体浓度增大时，电压表示数______（选填“增大”“减小”或“不变”）。
（2）当教室的空气中过氧乙酸气体的浓度为时，电压表的示数。
（3）该检测仪能测量空气中过氧乙酸气体浓度最大值为多少。
（4）不改变定值电阻和电流量程的情况下。若将检测仪所能测量空气中过氧乙酸气体浓度的最大值增大，则电源电压应______（选填“增大”“减小”或“不变”）。
2024年南阳市第十三中学校三模考试
物理
1．无规则运动 汽化2．静止 0.12
3．做功 压缩 36004．直线传播 反射
5． 1200 70%
【解析】
，
6．同时到达量筒底部 受到空气的阻力作用
7．B 8．A 9．A
10．D【解析】省距离杠杆，费力，筷子属于费力杠杆，天平属于等臂杠杆，起瓶器和铁皮剪属于省力杠杆。
11．A【解析】电饭锅的插头插入插座中，闭合电饭锅开关后，保险丝熔断，电饭锅内部短路。
12．D【解析】惯性只与物体的质量有关，放风筝的儿童质量不变，惯性不变；线对风筝的拉力是由风筝线形变产生的；儿童鞋底的花纹是为了增大摩擦。
13．AC
【解析】，，，，
14．BD【解析】与并联，测的电流，测干路的电流，电压表测电源电压。滑片P向左移动，的阻值变小，通过的电流变大，并联互不影响，通过的电流不变，的示数不变，的示数变大，电压表示数不变，电流表与电流表的示数之差变大，电压表V的示数与电流表的示数比值不变。
15．16．
17．（1）96 （2）已经 （3）温度保持不变 初温
18．（1）水平 （2）接触面粗糙程度一定时，压力越大 无（3）1.70 4 0.068
【解析】（3）动滑轮省一半的力，，．
19．（1）电流表无示数，电压表示数接近电源电压
（2）
（3）断开开关，换接电流表的小量程 左 1 （4）1 1.2 （5）B （6）B
【解析】（3）当2Ω电阻接入电路时，电流表示数为0.5A，设定的电压为1V，将4Ω电阻代替2Ω，为了控制电压一定，应换大调大，滑片向左调，使电压表示数为1V。（4）由（3）可知，电流表选用小量程，滑动变阻器允许通过的最大电流为1A，即电路中最大电流为0.6A，当电路中电流最大，定值电阻阻值最小时，定值电阻两端电压最大，故定值电阻两端最大电压为：。
为了完成实验，若接入8Ω，滑动变阻器接入16Ω时刚好完成实验，分压比等于电阻比为1：2，此时定值电阻两端电压为1V。
（5）换接15Ω的定值电阻后，发现无论怎样移动滑片P，都不能使电压表示数达到原来的1V，原因是滑动变阻器的最大阻值太小，或电源电压太大，或所设定的电压太小。
（6）A．因电压表示数不变，即I与R之积为一定值，故I随R的变化关系为反比例函数，故A错误。
B．换用不同的电阻时，电压表示数不变，故B正确。
C．电源电压为3V，定值电阻的电压为1V，滑动变阻器的电压为2V，由分压原理，滑动变阻器与R的阻值的比值为2：1，故滑动变阻器连入电路的电阻与R的关系是正比函数，是一条过原点的直线，故C错误。
D．根据得出，定值电阻的功率为：，即电阻的电功率与R之积为一定值，电阻的电功率随R变化关系为反比例函数，故D错误。故选：B。
20．（1）
（2）
（3）
（4）根据得：
21．（1）半导体 增大
（2）当过氧乙酸气体的浓度为时，，则
（3），，过氧乙酸气体浓度的最大值为。
（4）增大排水量
1220t
吃水深度
4m
最大航速
12.5m/s
最大推动功率
12500kW
（时间：60分钟 满分：70分）
一、填空题（本题共6小题，每空1分，共14分）
1．一夜春风来，海棠朵朵开。碧沙岗公园海棠含苞待放的景象如图所示，雨后，海棠娇艳欲滴，散发着淡淡的香气是因为分子在不停地做______；中午，花瓣表面雨滴逐渐消散，属于______现象（填物态变化名称）。
2．如图是同步通信卫星，以地球做参照，同步卫星是______的；许多长途电话是以地球同步卫星做中继站，打这种长途电话会感到对方的反应有点延迟。假设某通信卫星距离地球18000km，则打电话会延迟______s。（电磁波传播速度为）
3．如图所示，在空气压缩引火仪的玻璃筒底部放一小团硝化棉，快速压下活塞，可观察到硝化棉燃烧，此过程中气体温度升高，是通过______方式增大气体的内能，这与四冲程汽油机的______冲程的能量转化相同；若某台单缸四冲程汽油机飞轮的转速是7200r/min，则它每分钟对外做功______次。
4．《再别康桥》的诗句中蕴含了丰富的光学知识。“河畔的金柳，是夕阳中的新娘”，金柳的影子是光的______形成的；“波光里的艳影，在我的心头荡漾”，湖面波光粼粼是光的______形成的。
5．如图是小军家里的电能表，他将电热水壶单独接在电路中烧水，壶内水的质量为1.2kg，初温为20℃，加热5min水温升高到70℃，则水吸收的热量是______J，此过程中电能表的转盘转了240转，电热水壶的实际功率是______W，此过程中电热水壶的热效率是______[]试卷源自 试卷上新，即将恢复原价。
6．如图，创新小组的同学们在课外探究活动中，分别将两个体积相同但质量不同的金属小球，同时从装有等量同种液体的两个量筒口由静止释放，发现质量大的小球先到达量筒底部。量筒中逐渐换用密度更小的液体，发现两球到达底部的时间差逐渐缩短，如果量筒中液体密度减小到零，两球将______。根据这一实验过程，地球上同一高度同时由静止释放的锤头和羽毛不同时落地的原因是______
二、选择题（本题共8小题，每小题2分，共16分。第7-12题每小题只有一个选项符合题目要求；第13-14题每小题有两个选项符合题目要求，全部选对得2分，选对但不全的得1分，有错选的得0分）
7．研究人员发明了一种新型陶瓷，它具有隔热、绝缘、密度小、韧性高、易形变等特点。该材料适合用来制造（ ）
A．电饭锅的锅胆B．新型消防服C．高压输电线D．飞机机翼
8．关于声现象，下列说法不正确的是（ ）
A．科学家利用超声波的反射能测定月球和地球之间的距离
B．弹奏吉他时按压弦的不同位置，是为了改变声音的音调
C．人们能辨别不同乐器发出的声音，是因为它们的音色不同
D．用超声波清洗精密机械，是利用声音可以传递能量
9．如图是小明戴上眼镜前后观察到的远处帆船的情形，下列说法正确的是（ ）
A．小明眼睛的晶状体太厚，焦距太小B．小明佩戴的眼镜对光线有会聚作用
C．戴眼镜前帆船成像在视网膜的后方D．戴眼镜后视网膜上可成正立的实像
10．如图所示的简单机械，使用中属于省距离杠杆的是（ ）
A．天平B．起瓶器
C．铁皮剪D．筷子
11．如图是小园家电路的一部分。他闭合开关时螺旋灯泡正常发光，再将电饭锅的插头插入插座中，闭合电饭锅开关时，灯泡突然熄灭，检查时发现保险丝熔断了，原因可能是（ ）
A．电饭锅内部短路B．灯泡的灯丝断路C．开关短路D．电饭锅的插头短路
12．“又是一年三月三，风筝飞满天”，小红周末去湿地公园放风筝，以下说法正确的是（ ）
A．放风筝的儿童加速奔跑时惯性变大B．线对风筝的拉力是由风筝形变产生的
C．儿童鞋底的花纹是为了减小摩擦D．线对风筝的拉力和风筝对线的拉力是一对相互作用力
13．（双选）工人用沿斜面向上的拉力F将一个木箱匀速拉到高处，如图甲所示，已知整个过程中拉力F做的功W与木箱沿斜面运动距离s的关系如图乙所示，木箱升高的高度为1.2m，整个过程的额外功是240J。下列说法正确的是（ ）
A．拉力B．斜面的机械效率
C．木箱的重力为300ND．木箱所受的摩擦力
14．（双选）如图所示的电路中，电源两端的电压保持不变。闭合开关S后，滑动变阻器的滑片P向左移动，下列说法中正确的是（ ）
A．电流表的示数变大，电压表V的示数不变
B．电流表的示数变大，电压表V的示数不变
C．电流表与电流表的示数之差不变
D．电压表V的示数与电流表的示数比值不变
三、作图题（本题共2小题，每小题2分，共4分）
15．如图所示，一个小球在竖直光滑挡板的作用下静止在光滑斜面上，请作出小球的受力示意图。（O为小球的重心）
16．如图所示，请将螺线管、滑动变阻器接入电路中，使开关闭合后，螺线管与条形磁铁相互吸引，滑动变阻器滑片P向右移动会使吸引力变小。
四、实验探究题（本题共3小题，第17题4分，第18题6分，第19题9分，共19分）
17．在“探究水沸腾时温度变化的特点”的实验中，甲、乙两组同学用如图甲所示的实验装置分别同时开始加热水，并同时开始记录加热时间和水的温度。
（1）实验中，某时刻温度计示数如图乙所示，此时水的温度是______℃．
（2）实验中，观察到水中气泡上升的情形如图丙所示，表明水______（选填“没有”或“已经”）沸腾。
（3）图丁是两组同学分别根据实验数据绘制的水沸腾时温度随时间变化的图象，由图象可知水沸腾时的温度变化的特点是______；由图象还可以看出，甲、乙两组图象不同的原因是水的______不同。
18．在探究“滑动摩擦力的大小与什么因素有关”的实验中所用装置如图甲所示（木块各表面粗糙程度相同）。
（1）匀速拉动木块前，应将测力计沿______（选填“水平”“竖直”或“任意”）方向放置，然后进行调零。
（2）小明做了如图甲所示的探究实验：探究影响滑动摩擦力大小的因素，对比图甲中a、b两次实验，可以得出结论：____________，滑动摩擦力越大；对比图甲中a、c两次实验可知，滑动摩擦力大小与接触面面积______（选填“有”或“无”）关。
（3）某物理小组改进实验装置后，用频闪拍照来判断物体是否做匀速直线运动，实验装置如图乙所示，表面粗糙的长木板固定在水平实验台上，右端装有定滑轮，（不计绳重和滑轮的摩擦）放上钩码，滑块在长木板上运动。调节钩码个数后，得到滑块匀速运动的照片（如图丙），运动滑块从A位置运动到B位置的距离是______cm。运动时弹簧测力计的示数是2N，物体受到的摩擦力为______N，运动时钩码的重力做功为______J
19．小明用如图甲所示电路图探究“电流与电阻的关系”。实验器材有两节新干电池，滑动变阻器（16Ω，1A），电流表（0～0.6A、0～3A），电压表（0～3V、0～15V），定值电阻（2Ω、4Ω、6Ω、8Ω），开关，导线若干。（所有器材均完好）
（1）图甲电路开关闭合后，电流表、电压表的示数会出现的现象是____________
（2）小明检查后发现有一根导线连接错误，找出图甲中连接错误的导线并画“×”，再补充一根导线，使电路连接正确。
（3）正确连接电路，先接入2Ω电阻进行实验时，出现如图乙所示情况，为了使读数更精确，在不更换电路元件的前提下，一名同学做了一下调整，并顺利完成了实验。他做的调整是______。调整后闭合开关，电流表示数为0。5A，断开开关，将2Ω的电阻换成4Ω，闭合开关，应将滑片向______（选填“左”或“右”）移动，直至电压表示数为______V
（4）电路调整后，为确保电路安全，并使所有定值电阻接入电路都能完成实验，所设定的定值电阻两端电压的范围为______V至______V
（5）小华同学继续探究，再次换接15Ω的定值电阻后，发现无论怎样移动滑片P，都不能使电压表示数达到原来的1V，为了完成这次实验，他采取的措施可行的是______
A．调高电源电压
B．再串联一个15Ω的电阻
C．将电压表改接到滑动变阻器两端
（6）如下图所示，图中能大致反映本实验各物理量之间关系的是______（选填“A”“B”“C”或“D”）。
A．电流表示数I与R阻值的关系
B．电压表示数U与R阻值的关系
C．变阻器接入电路阻值与R阻值的关系
D．电阻R的功率与阻值的关系
五、综合应用题（本题共2小题，第20题8分，第21题9分，共17分）
20．如图甲是中国海军十堰舰停泊在港湾时的情景，相关参数如下表。执行任务过程中，该舰以恒定最大推动功率航行，已知海水的密度为。（g取10N/kg）求：
（1）十堰舰满载停泊在港湾时舰底受到水的压强。
（2）十堰舰满载停泊在港湾时所受浮力大小。
（3）若十堰舰从静止出发，加速航行0.96km时达到最大航速，图乙是本次航行的v-t图象，求加速阶段的平均速度。
（4）十堰舰以最大航速水平匀速直线航行时所受阻力的大小。
21．在流感多发期，学校利用过氧乙酸对教室内的空气进行消毒。某物理兴趣小组为了测量教室空气中过氧乙酸气体的浓度，设计了如图甲所示的检测仪。已知电源电压为6V，定值电阻标有“10Ω 0.6A”字样，过氧乙酸气体传感器的阻值随过氧乙酸气体浓度ρ的变化关系如图乙所示，电压表不同的示数对应不同的过氧乙酸气体浓度，电压表量程为0～3V。求：
（1）过氧乙酸气体传感器，是由______材料制成的，当过氧乙酸气体浓度增大时，电压表示数______（选填“增大”“减小”或“不变”）。
（2）当教室的空气中过氧乙酸气体的浓度为时，电压表的示数。
（3）该检测仪能测量空气中过氧乙酸气体浓度最大值为多少。
（4）不改变定值电阻和电流量程的情况下。若将检测仪所能测量空气中过氧乙酸气体浓度的最大值增大，则电源电压应______（选填“增大”“减小”或“不变”）。
2024年南阳市第十三中学校三模考试
物理
1．无规则运动 汽化2．静止 0.12
3．做功 压缩 36004．直线传播 反射
5． 1200 70%
【解析】
，
6．同时到达量筒底部 受到空气的阻力作用
7．B 8．A 9．A
10．D【解析】省距离杠杆，费力，筷子属于费力杠杆，天平属于等臂杠杆，起瓶器和铁皮剪属于省力杠杆。
11．A【解析】电饭锅的插头插入插座中，闭合电饭锅开关后，保险丝熔断，电饭锅内部短路。
12．D【解析】惯性只与物体的质量有关，放风筝的儿童质量不变，惯性不变；线对风筝的拉力是由风筝线形变产生的；儿童鞋底的花纹是为了增大摩擦。
13．AC
【解析】，，，，
14．BD【解析】与并联，测的电流，测干路的电流，电压表测电源电压。滑片P向左移动，的阻值变小，通过的电流变大，并联互不影响，通过的电流不变，的示数不变，的示数变大，电压表示数不变，电流表与电流表的示数之差变大，电压表V的示数与电流表的示数比值不变。
15．16．
17．（1）96 （2）已经 （3）温度保持不变 初温
18．（1）水平 （2）接触面粗糙程度一定时，压力越大 无（3）1.70 4 0.068
【解析】（3）动滑轮省一半的力，，．
19．（1）电流表无示数，电压表示数接近电源电压
（2）
（3）断开开关，换接电流表的小量程 左 1 （4）1 1.2 （5）B （6）B
【解析】（3）当2Ω电阻接入电路时，电流表示数为0.5A，设定的电压为1V，将4Ω电阻代替2Ω，为了控制电压一定，应换大调大，滑片向左调，使电压表示数为1V。（4）由（3）可知，电流表选用小量程，滑动变阻器允许通过的最大电流为1A，即电路中最大电流为0.6A，当电路中电流最大，定值电阻阻值最小时，定值电阻两端电压最大，故定值电阻两端最大电压为：。
为了完成实验，若接入8Ω，滑动变阻器接入16Ω时刚好完成实验，分压比等于电阻比为1：2，此时定值电阻两端电压为1V。
（5）换接15Ω的定值电阻后，发现无论怎样移动滑片P，都不能使电压表示数达到原来的1V，原因是滑动变阻器的最大阻值太小，或电源电压太大，或所设定的电压太小。
（6）A．因电压表示数不变，即I与R之积为一定值，故I随R的变化关系为反比例函数，故A错误。
B．换用不同的电阻时，电压表示数不变，故B正确。
C．电源电压为3V，定值电阻的电压为1V，滑动变阻器的电压为2V，由分压原理，滑动变阻器与R的阻值的比值为2：1，故滑动变阻器连入电路的电阻与R的关系是正比函数，是一条过原点的直线，故C错误。
D．根据得出，定值电阻的功率为：，即电阻的电功率与R之积为一定值，电阻的电功率随R变化关系为反比例函数，故D错误。故选：B。
20．（1）
（2）
（3）
（4）根据得：
21．（1）半导体 增大
（2）当过氧乙酸气体的浓度为时，，则
（3），，过氧乙酸气体浓度的最大值为。
（4）增大排水量
1220t
吃水深度
4m
最大航速
12.5m/s
最大推动功率
12500kW
