11，2024年山东省潍坊市诸城市中考二模物理试卷
展开
这是一份11，2024年山东省潍坊市诸城市中考二模物理试卷，共11页。试卷主要包含了如图所示，凸透镜位于P处等内容，欢迎下载使用。
（时间：90分钟 满分：100分）
2024.5
注意事项：
1.试题分第I、Ⅱ两卷，I卷是选择题，Ⅱ卷是非选择题，满分100分. 考试时间90分钟.
2.答卷前务必将试题密封线内的项目填涂清楚，所有答案都必须涂、写在答题卡相应位置，答在本试卷上一律无效.
第I卷（选择题 共40分）
一、单项选择题：本题共8小题，每小题3分，共24分. 每小题只有一个选项符合题目要求.
1.端午节赛龙舟是中国重要的民俗活动之一，图示为某城市举行赛龙舟的比赛场景，比赛期间，鼓声喧天如春雷滚动，伴随着两岸的呐喊助威声，选手划桨显身手，“群龙”争渡竞风流. 下列分析正确的是（ ）
A.鼓声是由空气振动产生的
B.鼓声喧天说明此时鼓声的响度高
C.选手主要是通过音调辨别出鼓声
D.鼓手敲击鼓面越快，鼓声在空气中传播速度越大
2.如图所示，青藏铁路的两旁，插着一根根高达2米的“铁棒”，其数量多达1.5万根. 这些“铁棒”也叫无芯重力热管或两相封闭式虹吸管，通过液态和气态之间的相互转化可将冻土层的热量单向导出地面，防止以冻土为路基的铁路反复冻胀和融沉. 下列说法正确的是（ ）
A.冻土层熔化过程中放出热量
B.土壤中的水分凝固过程中吸收热量
C.“铁棒”底部液态导热物质变成气流是汽化现象热量
D.“铁棒”顶部气态导热物质变成液态是凝华现象
3.图示是白鹤静立在平静水中的情景，我们可以看到白鹤的两个“影”——影子和倒影. 下列关于白鹤的有关分析正确的是（ ）试卷源自 期末大优惠，全站资源一元不到！即将回复原价。
A.倒影是实像
B.影子是光的反射形成的
C.倒影是光的折射形成的
D.飞离水面时倒影大小不会发生变化
4.图甲是当今世界最长的跨海大桥——中国港珠澳大桥，该桥全长55km. 某汽车由静止驶入大桥，前15s行驶了0.45km，其速度随时间变化关系如图乙所示。下列分析正确的是（ ）
甲 乙
A.驾驶员相对于汽车是运动的
B.汽车前15s的平均速度是20m/s
C.汽车前30s的路程是750m
D.汽车10~30s内做匀速直线运动
5.如图所示，凸透镜位于P处（图中未画出）且位置不变.通过移动蜡烛和光屏，光屏先后在P同侧的甲、乙两处得到烛焰清晰的像，且甲处的像比乙处小. 下列分析正确的是（ ）
A.甲、乙两处所成的都是虚像B.甲处像可能是放大的
C.P点位置在甲的右侧D.蜡烛的移动方向向左

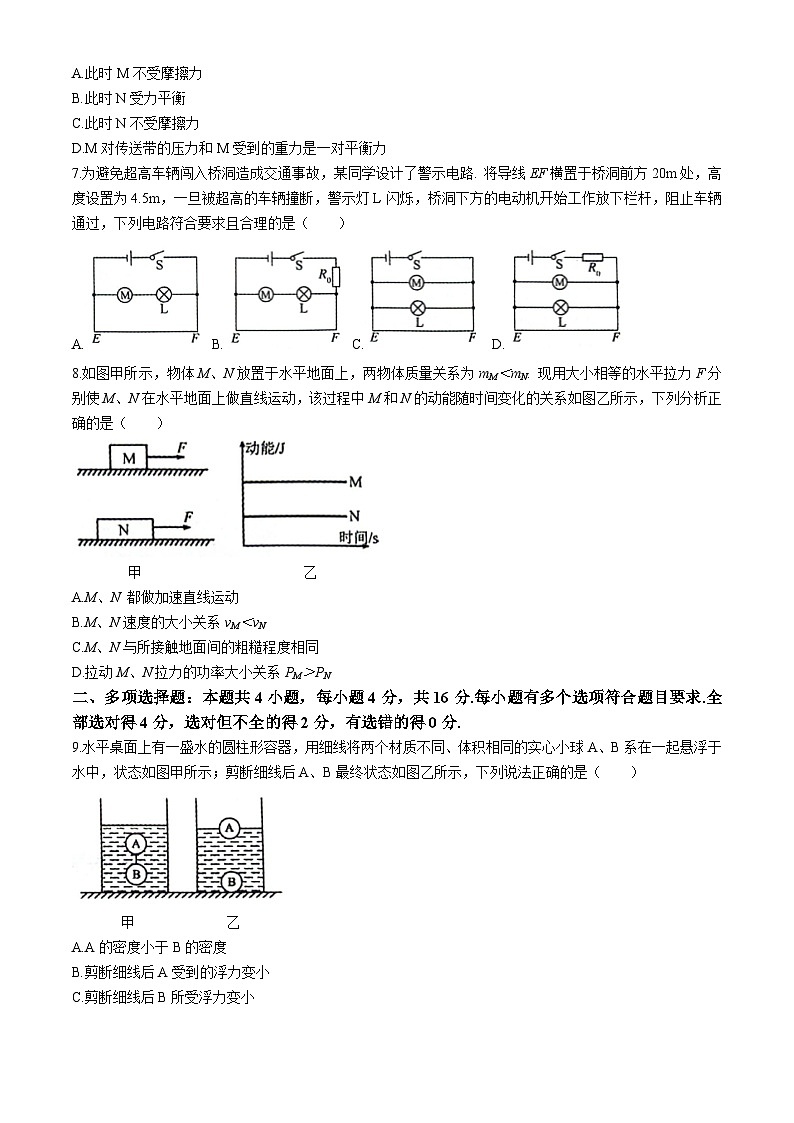

6.图甲是机场内正在匀速运行的水平行李传送带，图乙是其俯视示意图，与传送带保持相对静止的行李箱M、N运动到如图位置时，下列分析正确的是（ ）
甲 乙
A.此时M不受摩擦力
B.此时N受力平衡
C.此时N不受摩擦力
D.M对传送带的压力和M受到的重力是一对平衡力
7.为避免超高车辆闯入桥洞造成交通事故，某同学设计了警示电路. 将导线EF横置于桥洞前方20m处，高度设置为4.5m，一旦被超高的车辆撞断，警示灯L闪烁，桥洞下方的电动机开始工作放下栏杆，阻止车辆通过，下列电路符合要求且合理的是（ ）
A.B.C.D.
8.如图甲所示，物体M、N放置于水平地面上，两物体质量关系为mM＜mN. 现用大小相等的水平拉力F分别使M、N在水平地面上做直线运动，该过程中M和N的动能随时间变化的关系如图乙所示，下列分析正确的是（ ）
甲 乙
A.M、N 都做加速直线运动
B.M、N速度的大小关系vM＜vN
C.M、N与所接触地面间的粗糙程度相同
D.拉动M、N拉力的功率大小关系PM＞PN
二、多项选择题：本题共4小题，每小题4分，共16分.每小题有多个选项符合题目要求.全部选对得4分，选对但不全的得2分，有选错的得0分.
9.水平桌面上有一盛水的圆柱形容器，用细线将两个材质不同、体积相同的实心小球A、B系在一起悬浮于水中，状态如图甲所示；剪断细线后A、B最终状态如图乙所示，下列说法正确的是（ ）
甲 乙
A.A的密度小于B的密度
B.剪断细线后A受到的浮力变小
C.剪断细线后B所受浮力变小
D.剪断细线后水对容器底部的压强变大
10.某圆柱形容器的底面积为100cm2，内部盛有一定质量的水. 将一总质量为152g的冰块（内含小石块）放入水中，冰块沉入水中，此时水面上升了1.2cm，如图所示.当冰全部熔化后容器中的水面又下降了0.1cm，水的密度ρ水=1.0×103kg/m3，冰的密度ρ冰=0.9×103kg/m3. 下列分析正确的是（ ）
A.冰块中纯冰的质量是90gB.冰块中纯冰的体积是110cm3
C.冰块中石块的质量是62gD.冰块中石块的密度是3.1×103kg/m3
11.图甲是一种无接触式热风干手器，手伸向出风口时可吹出温度为35℃～45℃的热风. 其内部电路由控制电路和工作电路两部分构成，简化电路如图乙所示，R为光敏电阻. 该干手器的额定功率为540W，加热电阻丝的阻值为110Ω. 手伸向出风口时，控制电路的衔铁被吸下，热风干手器开始工作. 下列分析正确的是（ ）
甲 乙
A.接线柱A接的是火线
B.手伸向出风口时R的阻值增大
C.热风干手器正常工作时，电动机的电功率为100W
D.热风干手器正常工作时，电阻丝10s内消耗的电能为5.4×103J
12.图甲是工人师傅乘坐吊篮给楼体外墙贴保温材料的情景，吊篮通过动滑轮和定滑轮与电动机相连，其简化结构如图乙所示. 某次吊升过程中，吊篮在30s内匀速上升6m，电动机的耗电功率为800W，电动机的机械效率为80%. 吊篮的重力为600N，工人及工具的总重力为2400N，忽略绳重和摩擦，g取10N/kg. 下列关于该过程的分析正确的是（ ）
甲 乙
A.工人上升的速度是0.8m/sB.电动机对绳子的拉力为800N
C.一个动滑轮的重力为100ND.电动机对绳子拉力做功为2.4×104J
第Ⅱ卷（非选择题 共60分）
三、作图题：本题有2个小题，共6分.
13.（3分）如图所示，凹透镜水平放置，F是其焦点. 光线a经凹透镜折射后，再经平面镜反射，以图示的角度射到竖直放置的屏幕上. 请在图中画出平面镜、完成光路图并标出光线经平面镜反射时反射角的大小.
14.（3分）图示为电磁铁磁性强弱演示仪，正确连接电路后，闭合开关，当滑片向右调节时，电磁铁的磁性增强，小磁片因受到电磁铁的作用而绕支点转动，使得指针顺时针转动，请用笔画线代替导线将电路连接完整.
四、实验题（本题有3个小题，共24分）
15.（6分）如图所示，小明用液体压强计探究液体内部压强的特点.
甲 乙 丙
（1）图甲实验通过观察 来比较液体内部压强大小；
（2）如图乙所示，将探头放在图乙中液体内部等深的B、C位置，观察到U形管两侧液面的高度差hB hC（选填“<”“=”或“>”）；图乙所示液体内部A、B、C、D四个位置中，压强最大的是 位置；
（3）该同学自制了如图丙所示的实验装置，该装置由内箱A与外箱B构成，A固定在B的内侧，A下部有一圆形孔C，C上蒙有一层绷紧的橡皮膜，向A箱内加水后橡皮膜向下凸出，再向B箱中加入密度未知的液体，直到橡皮膜水平，分别测出水深h1，橡皮膜到B底部距离h2，未知液体深度h3，则未知液体密度ρ未知= （用测得量的符号和水的密度为ρ水表示）.
16.（8分）某同学在探究“杠杆平衡条件”的实验中，所用的器材有：支架，刻度均匀的杠杆（每小格为5cm），细线，重0.5N的钩码若干.
甲 乙 丙 丁
（1）杠杆在支架上静止时如图甲所示，应将杠杆的平衡螺母向 （选填“左”或“右”）调节，使杠杆在水平位置平衡，这样操作的好处是 ；
（2）杠杆在水平位置平衡后，他们分别在杠杆两端加减、移动钩码，每次使杠杆在水平位置重新平衡后，将实验测量的数据记录在下表中，第4次实验时，在杠杆A点挂上4个钩码，如图乙所示，要使杠杆在水平位置平衡，应在B点挂上 个钩码；
（3）如图丙所示，当弹簧测力计在C点由竖直位置逐渐向右倾斜过程中，要使杠杆仍在水平位置平衡，弹簧测力计的示数将 （选填“变大”、“变小”或者“不变”）；
（4）生活中的杆秤，其主要结构由秤杆、秤钩A、提纽（B、C）、秤砣D组成，如图丁所示，若该杆秤配套的秤砣D黏上了少量泥土，称量货物时杆秤显示的质量 被测货物的实际质量（选填“大于”、“小于”或者“等于”）.
17.（10分）在“测量小灯泡正常发光时电阻”的实验时，小明连接了如图甲所示的实验电路. 已知标有“3.8V”字样的小灯泡正常发光时的电阻约为10Ω，电源电压为6V.
甲 乙 丙 丁
（1）小明连接电路后，闭合开关，发现电流表指针 ，检查后发现图甲中有一根导线连接错误，请在这根导线上画“×”并用笔画线代替导线将电路连接正确；
（2）电路改正后，闭合开关前，应将滑动变阻器的滑片滑到最 （选填“左”或“右”）端. 闭合开关，移动滑动变阻器的滑片使电压表的示数为3.8V，电流表的示数如图乙所示，则小灯泡正常发光时的电阻为 Ω；
（3）小明用R =10Ω定值电阻，利用上述器材又设计了如图丙所示的电路图.闭合开关，调节滑动变阻器的滑片，使电流表的示数为 A时，小灯泡正常发光；
（4）在电压表损坏的情况下，小明用最大阻值为R0的滑动变阻器，设计了如图丁所示的电路，测量未知电阻Rx的阻值. 实验步骤如下：
①将滑片移到a端，闭合开关S，读出电流表的示数，记为I1；
②将滑片移到b端，闭合开关S，读出电流表的示数，记为I2；
③计算Rx = （用I1、I2和R0表示）.
五、计算题：本题有3个小题，共30分. 解答时应写出必要的文字说明、公式和重要的计算步骤，只写出最后答案的不能得分.
18.（8分）图示为我国国产“运—20”运输机，其最大起飞重量为220t，最大飞行速度为720km/h. 满载的“运—20”在滑行道上匀速直线滑行时，受到的升力始终为飞机总重力的0.5倍，所有轮胎与地面总接触面积为4.4m2；飞机以最大飞行速度在空中沿水平直线匀速飞行时，受到的阻力为7.5×105N. g取10N/kg. 求：
（1）满载的“运—20”总重力；
（2）满载的“运—20”在滑行道上匀速直线滑行时对地面的压强；
（3）飞机以最大飞行速度在空中沿水平直线匀速飞行时，发动机推力的功率.
19.（10分）小华利用废旧塑料瓶制作一个测量物体重力的简易测力计，剪掉空塑料瓶的瓶底，旋紧瓶盖，在瓶盖上系一重力适当的石块，将其倒置在水桶中，静止时，在瓶子上与水面相平位置标记零刻度线，再利用刻度尺均匀标记其他刻度线，刻度线左侧标记深度值，刻度线右侧标记相应的被测物体重力数值，如图所示，已知零刻度线以上瓶身粗细均匀，其横截面积为50cm2，不放被测物体时测力计的总质量为200g，瓶身零刻度线处受到的液体压强大于200Pa时测力计会发生较大的弹性形变，导致测力计测量不准确. 已知水的密度为1.0g/cm3，g取10N/kg. 求：
（1）不放被测物体时测力计在水中受到的浮力；
（2）此简易测力计的分度值；
（3）此简易测力计的量程.
20.（12分）如图甲所示，是一款自动控温电热水器的内部简化电路，由控制电路和加热电路两部分组成，控制电路中电源电压恒为12V，R0为定值电阻，Rt为热敏电阻，其阻值随水温的变化关系如图乙所示，电流鉴别器相当于电流表；加热电路中电源电压为220V，加热电功率为4000W. 某次测试过程中，将热水器加满水，当热水器中水温降到20℃时，鉴别器中电流为0.3A，开关S2自动闭合加热电路开始加热，当水温升至60℃时，开关S2断开加热电路停止加热，整个加热时间为50min. 已知该热水器的容积为60L，水的密度为1.0×103kg/m3，水的比热容c =4.2×103J/（kg·℃）.求：
甲 乙
（1）R1的电阻；
（2）水温升至60℃时，电流鉴别器中的电流；
（3）加热电路工作时的热效率.
2024年初中学业水平考试复习自测（二）
物理试题参考答案及评分标准
一、单项选择题：本题共8小题，每小题3分，共24分.每小题只有一个选项符合题目要求.
1.B 2.C 3.D 4.C 5.B 6.A 7.D 8.D
二、多项选择题：本题共4小题，每小题4分，共16分.每小题有多个选项符合题目要求.全部选对得4分，选对但不全的得2分，有选错的得0分.
9.AB 10.ACD 11.AC 12.BC
三、作图题：本题有2个小题，共6分.
13.答案如图所示
14.答案如图所示
四、实验题（本题有3个小题，共24分）
15.（1）U型管两端液面高度差；（2）＜ D；（3）
16.（1）右 消除杠杆自身重力对实验结果的影响；便于直接读出力臂；
（2）6；（3）变大；（4）小于
17.（1）几乎未动（或者示数为0）；如图所示
（2）右 9.5；（3）0.38A；（4）
五、计算题：本题有3个小题，共30分，解答时应写出必要的文字说明、公式和重要的计算步骤，只写出最后答案的不能得分.
18.解：
（1）满载的“运”总重力…………2分
（2）满载的“运”在滑行道上匀速直线滑行时，受到的升力大小
“运”对地面的压力：…………2分
满载的“运”在滑行道上匀速直线滑行时对地面的压强
…………2分
（3）飞机以最大速度飞行时，发动机推力的功率
…………2分
19.解：
（1）不放被测物体时，测力计在水中处于漂浮状态，则：
…………2分
（2）由图可知测力计左侧的长度分度值为0.2cm，所以对应的测力计的分度值
…………3分
（3）由于此测力计瓶身零刻度线处受到的液体压强不能超过200Pa，所以当零刻度线的压强达到200Pa时，零刻度线所处的深度为
…………2分
所以此测力计的最大测量值应该在2cm处
…………2分
此测力计的量程为：0～1N…………1分
20.解：
（1）由图甲加热电路所示，R1的电阻
…………2分
（2）由图乙可知，水温20℃时，，电流，则两端的电压为
水温20℃时，两端的电压为
的电阻：…………2分
由图乙可知，水温60℃时，，电流鉴别器中的电流
…………2分
（3）从20℃加热到60℃，水吸收的热量
…………2分
加热电路消耗的电能：…………2分
加热电路工作时的热效率
…………2分次数
F1/N
L1/cm
F2/N
l2/cm
1
1
20
2
10
2
1.5
15
1.5
15
3
2
10
4
5
4
2
15
10
（时间：90分钟 满分：100分）
2024.5
注意事项：
1.试题分第I、Ⅱ两卷，I卷是选择题，Ⅱ卷是非选择题，满分100分. 考试时间90分钟.
2.答卷前务必将试题密封线内的项目填涂清楚，所有答案都必须涂、写在答题卡相应位置，答在本试卷上一律无效.
第I卷（选择题 共40分）
一、单项选择题：本题共8小题，每小题3分，共24分. 每小题只有一个选项符合题目要求.
1.端午节赛龙舟是中国重要的民俗活动之一，图示为某城市举行赛龙舟的比赛场景，比赛期间，鼓声喧天如春雷滚动，伴随着两岸的呐喊助威声，选手划桨显身手，“群龙”争渡竞风流. 下列分析正确的是（ ）
A.鼓声是由空气振动产生的
B.鼓声喧天说明此时鼓声的响度高
C.选手主要是通过音调辨别出鼓声
D.鼓手敲击鼓面越快，鼓声在空气中传播速度越大
2.如图所示，青藏铁路的两旁，插着一根根高达2米的“铁棒”，其数量多达1.5万根. 这些“铁棒”也叫无芯重力热管或两相封闭式虹吸管，通过液态和气态之间的相互转化可将冻土层的热量单向导出地面，防止以冻土为路基的铁路反复冻胀和融沉. 下列说法正确的是（ ）
A.冻土层熔化过程中放出热量
B.土壤中的水分凝固过程中吸收热量
C.“铁棒”底部液态导热物质变成气流是汽化现象热量
D.“铁棒”顶部气态导热物质变成液态是凝华现象
3.图示是白鹤静立在平静水中的情景，我们可以看到白鹤的两个“影”——影子和倒影. 下列关于白鹤的有关分析正确的是（ ）试卷源自 期末大优惠，全站资源一元不到！即将回复原价。
A.倒影是实像
B.影子是光的反射形成的
C.倒影是光的折射形成的
D.飞离水面时倒影大小不会发生变化
4.图甲是当今世界最长的跨海大桥——中国港珠澳大桥，该桥全长55km. 某汽车由静止驶入大桥，前15s行驶了0.45km，其速度随时间变化关系如图乙所示。下列分析正确的是（ ）
甲 乙
A.驾驶员相对于汽车是运动的
B.汽车前15s的平均速度是20m/s
C.汽车前30s的路程是750m
D.汽车10~30s内做匀速直线运动
5.如图所示，凸透镜位于P处（图中未画出）且位置不变.通过移动蜡烛和光屏，光屏先后在P同侧的甲、乙两处得到烛焰清晰的像，且甲处的像比乙处小. 下列分析正确的是（ ）
A.甲、乙两处所成的都是虚像B.甲处像可能是放大的
C.P点位置在甲的右侧D.蜡烛的移动方向向左
6.图甲是机场内正在匀速运行的水平行李传送带，图乙是其俯视示意图，与传送带保持相对静止的行李箱M、N运动到如图位置时，下列分析正确的是（ ）
甲 乙
A.此时M不受摩擦力
B.此时N受力平衡
C.此时N不受摩擦力
D.M对传送带的压力和M受到的重力是一对平衡力
7.为避免超高车辆闯入桥洞造成交通事故，某同学设计了警示电路. 将导线EF横置于桥洞前方20m处，高度设置为4.5m，一旦被超高的车辆撞断，警示灯L闪烁，桥洞下方的电动机开始工作放下栏杆，阻止车辆通过，下列电路符合要求且合理的是（ ）
A.B.C.D.
8.如图甲所示，物体M、N放置于水平地面上，两物体质量关系为mM＜mN. 现用大小相等的水平拉力F分别使M、N在水平地面上做直线运动，该过程中M和N的动能随时间变化的关系如图乙所示，下列分析正确的是（ ）
甲 乙
A.M、N 都做加速直线运动
B.M、N速度的大小关系vM＜vN
C.M、N与所接触地面间的粗糙程度相同
D.拉动M、N拉力的功率大小关系PM＞PN
二、多项选择题：本题共4小题，每小题4分，共16分.每小题有多个选项符合题目要求.全部选对得4分，选对但不全的得2分，有选错的得0分.
9.水平桌面上有一盛水的圆柱形容器，用细线将两个材质不同、体积相同的实心小球A、B系在一起悬浮于水中，状态如图甲所示；剪断细线后A、B最终状态如图乙所示，下列说法正确的是（ ）
甲 乙
A.A的密度小于B的密度
B.剪断细线后A受到的浮力变小
C.剪断细线后B所受浮力变小
D.剪断细线后水对容器底部的压强变大
10.某圆柱形容器的底面积为100cm2，内部盛有一定质量的水. 将一总质量为152g的冰块（内含小石块）放入水中，冰块沉入水中，此时水面上升了1.2cm，如图所示.当冰全部熔化后容器中的水面又下降了0.1cm，水的密度ρ水=1.0×103kg/m3，冰的密度ρ冰=0.9×103kg/m3. 下列分析正确的是（ ）
A.冰块中纯冰的质量是90gB.冰块中纯冰的体积是110cm3
C.冰块中石块的质量是62gD.冰块中石块的密度是3.1×103kg/m3
11.图甲是一种无接触式热风干手器，手伸向出风口时可吹出温度为35℃～45℃的热风. 其内部电路由控制电路和工作电路两部分构成，简化电路如图乙所示，R为光敏电阻. 该干手器的额定功率为540W，加热电阻丝的阻值为110Ω. 手伸向出风口时，控制电路的衔铁被吸下，热风干手器开始工作. 下列分析正确的是（ ）
甲 乙
A.接线柱A接的是火线
B.手伸向出风口时R的阻值增大
C.热风干手器正常工作时，电动机的电功率为100W
D.热风干手器正常工作时，电阻丝10s内消耗的电能为5.4×103J
12.图甲是工人师傅乘坐吊篮给楼体外墙贴保温材料的情景，吊篮通过动滑轮和定滑轮与电动机相连，其简化结构如图乙所示. 某次吊升过程中，吊篮在30s内匀速上升6m，电动机的耗电功率为800W，电动机的机械效率为80%. 吊篮的重力为600N，工人及工具的总重力为2400N，忽略绳重和摩擦，g取10N/kg. 下列关于该过程的分析正确的是（ ）
甲 乙
A.工人上升的速度是0.8m/sB.电动机对绳子的拉力为800N
C.一个动滑轮的重力为100ND.电动机对绳子拉力做功为2.4×104J
第Ⅱ卷（非选择题 共60分）
三、作图题：本题有2个小题，共6分.
13.（3分）如图所示，凹透镜水平放置，F是其焦点. 光线a经凹透镜折射后，再经平面镜反射，以图示的角度射到竖直放置的屏幕上. 请在图中画出平面镜、完成光路图并标出光线经平面镜反射时反射角的大小.
14.（3分）图示为电磁铁磁性强弱演示仪，正确连接电路后，闭合开关，当滑片向右调节时，电磁铁的磁性增强，小磁片因受到电磁铁的作用而绕支点转动，使得指针顺时针转动，请用笔画线代替导线将电路连接完整.
四、实验题（本题有3个小题，共24分）
15.（6分）如图所示，小明用液体压强计探究液体内部压强的特点.
甲 乙 丙
（1）图甲实验通过观察 来比较液体内部压强大小；
（2）如图乙所示，将探头放在图乙中液体内部等深的B、C位置，观察到U形管两侧液面的高度差hB hC（选填“<”“=”或“>”）；图乙所示液体内部A、B、C、D四个位置中，压强最大的是 位置；
（3）该同学自制了如图丙所示的实验装置，该装置由内箱A与外箱B构成，A固定在B的内侧，A下部有一圆形孔C，C上蒙有一层绷紧的橡皮膜，向A箱内加水后橡皮膜向下凸出，再向B箱中加入密度未知的液体，直到橡皮膜水平，分别测出水深h1，橡皮膜到B底部距离h2，未知液体深度h3，则未知液体密度ρ未知= （用测得量的符号和水的密度为ρ水表示）.
16.（8分）某同学在探究“杠杆平衡条件”的实验中，所用的器材有：支架，刻度均匀的杠杆（每小格为5cm），细线，重0.5N的钩码若干.
甲 乙 丙 丁
（1）杠杆在支架上静止时如图甲所示，应将杠杆的平衡螺母向 （选填“左”或“右”）调节，使杠杆在水平位置平衡，这样操作的好处是 ；
（2）杠杆在水平位置平衡后，他们分别在杠杆两端加减、移动钩码，每次使杠杆在水平位置重新平衡后，将实验测量的数据记录在下表中，第4次实验时，在杠杆A点挂上4个钩码，如图乙所示，要使杠杆在水平位置平衡，应在B点挂上 个钩码；
（3）如图丙所示，当弹簧测力计在C点由竖直位置逐渐向右倾斜过程中，要使杠杆仍在水平位置平衡，弹簧测力计的示数将 （选填“变大”、“变小”或者“不变”）；
（4）生活中的杆秤，其主要结构由秤杆、秤钩A、提纽（B、C）、秤砣D组成，如图丁所示，若该杆秤配套的秤砣D黏上了少量泥土，称量货物时杆秤显示的质量 被测货物的实际质量（选填“大于”、“小于”或者“等于”）.
17.（10分）在“测量小灯泡正常发光时电阻”的实验时，小明连接了如图甲所示的实验电路. 已知标有“3.8V”字样的小灯泡正常发光时的电阻约为10Ω，电源电压为6V.
甲 乙 丙 丁
（1）小明连接电路后，闭合开关，发现电流表指针 ，检查后发现图甲中有一根导线连接错误，请在这根导线上画“×”并用笔画线代替导线将电路连接正确；
（2）电路改正后，闭合开关前，应将滑动变阻器的滑片滑到最 （选填“左”或“右”）端. 闭合开关，移动滑动变阻器的滑片使电压表的示数为3.8V，电流表的示数如图乙所示，则小灯泡正常发光时的电阻为 Ω；
（3）小明用R =10Ω定值电阻，利用上述器材又设计了如图丙所示的电路图.闭合开关，调节滑动变阻器的滑片，使电流表的示数为 A时，小灯泡正常发光；
（4）在电压表损坏的情况下，小明用最大阻值为R0的滑动变阻器，设计了如图丁所示的电路，测量未知电阻Rx的阻值. 实验步骤如下：
①将滑片移到a端，闭合开关S，读出电流表的示数，记为I1；
②将滑片移到b端，闭合开关S，读出电流表的示数，记为I2；
③计算Rx = （用I1、I2和R0表示）.
五、计算题：本题有3个小题，共30分. 解答时应写出必要的文字说明、公式和重要的计算步骤，只写出最后答案的不能得分.
18.（8分）图示为我国国产“运—20”运输机，其最大起飞重量为220t，最大飞行速度为720km/h. 满载的“运—20”在滑行道上匀速直线滑行时，受到的升力始终为飞机总重力的0.5倍，所有轮胎与地面总接触面积为4.4m2；飞机以最大飞行速度在空中沿水平直线匀速飞行时，受到的阻力为7.5×105N. g取10N/kg. 求：
（1）满载的“运—20”总重力；
（2）满载的“运—20”在滑行道上匀速直线滑行时对地面的压强；
（3）飞机以最大飞行速度在空中沿水平直线匀速飞行时，发动机推力的功率.
19.（10分）小华利用废旧塑料瓶制作一个测量物体重力的简易测力计，剪掉空塑料瓶的瓶底，旋紧瓶盖，在瓶盖上系一重力适当的石块，将其倒置在水桶中，静止时，在瓶子上与水面相平位置标记零刻度线，再利用刻度尺均匀标记其他刻度线，刻度线左侧标记深度值，刻度线右侧标记相应的被测物体重力数值，如图所示，已知零刻度线以上瓶身粗细均匀，其横截面积为50cm2，不放被测物体时测力计的总质量为200g，瓶身零刻度线处受到的液体压强大于200Pa时测力计会发生较大的弹性形变，导致测力计测量不准确. 已知水的密度为1.0g/cm3，g取10N/kg. 求：
（1）不放被测物体时测力计在水中受到的浮力；
（2）此简易测力计的分度值；
（3）此简易测力计的量程.
20.（12分）如图甲所示，是一款自动控温电热水器的内部简化电路，由控制电路和加热电路两部分组成，控制电路中电源电压恒为12V，R0为定值电阻，Rt为热敏电阻，其阻值随水温的变化关系如图乙所示，电流鉴别器相当于电流表；加热电路中电源电压为220V，加热电功率为4000W. 某次测试过程中，将热水器加满水，当热水器中水温降到20℃时，鉴别器中电流为0.3A，开关S2自动闭合加热电路开始加热，当水温升至60℃时，开关S2断开加热电路停止加热，整个加热时间为50min. 已知该热水器的容积为60L，水的密度为1.0×103kg/m3，水的比热容c =4.2×103J/（kg·℃）.求：
甲 乙
（1）R1的电阻；
（2）水温升至60℃时，电流鉴别器中的电流；
（3）加热电路工作时的热效率.
2024年初中学业水平考试复习自测（二）
物理试题参考答案及评分标准
一、单项选择题：本题共8小题，每小题3分，共24分.每小题只有一个选项符合题目要求.
1.B 2.C 3.D 4.C 5.B 6.A 7.D 8.D
二、多项选择题：本题共4小题，每小题4分，共16分.每小题有多个选项符合题目要求.全部选对得4分，选对但不全的得2分，有选错的得0分.
9.AB 10.ACD 11.AC 12.BC
三、作图题：本题有2个小题，共6分.
13.答案如图所示
14.答案如图所示
四、实验题（本题有3个小题，共24分）
15.（1）U型管两端液面高度差；（2）＜ D；（3）
16.（1）右 消除杠杆自身重力对实验结果的影响；便于直接读出力臂；
（2）6；（3）变大；（4）小于
17.（1）几乎未动（或者示数为0）；如图所示
（2）右 9.5；（3）0.38A；（4）
五、计算题：本题有3个小题，共30分，解答时应写出必要的文字说明、公式和重要的计算步骤，只写出最后答案的不能得分.
18.解：
（1）满载的“运”总重力…………2分
（2）满载的“运”在滑行道上匀速直线滑行时，受到的升力大小
“运”对地面的压力：…………2分
满载的“运”在滑行道上匀速直线滑行时对地面的压强
…………2分
（3）飞机以最大速度飞行时，发动机推力的功率
…………2分
19.解：
（1）不放被测物体时，测力计在水中处于漂浮状态，则：
…………2分
（2）由图可知测力计左侧的长度分度值为0.2cm，所以对应的测力计的分度值
…………3分
（3）由于此测力计瓶身零刻度线处受到的液体压强不能超过200Pa，所以当零刻度线的压强达到200Pa时，零刻度线所处的深度为
…………2分
所以此测力计的最大测量值应该在2cm处
…………2分
此测力计的量程为：0～1N…………1分
20.解：
（1）由图甲加热电路所示，R1的电阻
…………2分
（2）由图乙可知，水温20℃时，，电流，则两端的电压为
水温20℃时，两端的电压为
的电阻：…………2分
由图乙可知，水温60℃时，，电流鉴别器中的电流
…………2分
（3）从20℃加热到60℃，水吸收的热量
…………2分
加热电路消耗的电能：…………2分
加热电路工作时的热效率
…………2分次数
F1/N
L1/cm
F2/N
l2/cm
1
1
20
2
10
2
1.5
15
1.5
15
3
2
10
4
5
4
2
15
10
