海南省农垦中学2023-2024学年九年级下学期期中物理试卷（B卷）（原卷版+解析版）
展开
这是一份海南省农垦中学2023-2024学年九年级下学期期中物理试卷（B卷）（原卷版+解析版），文件包含海南省农垦中学2023-2024学年九年级下学期期中物理试卷B卷原卷版docx、海南省农垦中学2023-2024学年九年级下学期期中物理试卷B卷解析版docx等2份试卷配套教学资源，其中试卷共22页， 欢迎下载使用。
一、单选题：本大题共14小题，共42分。

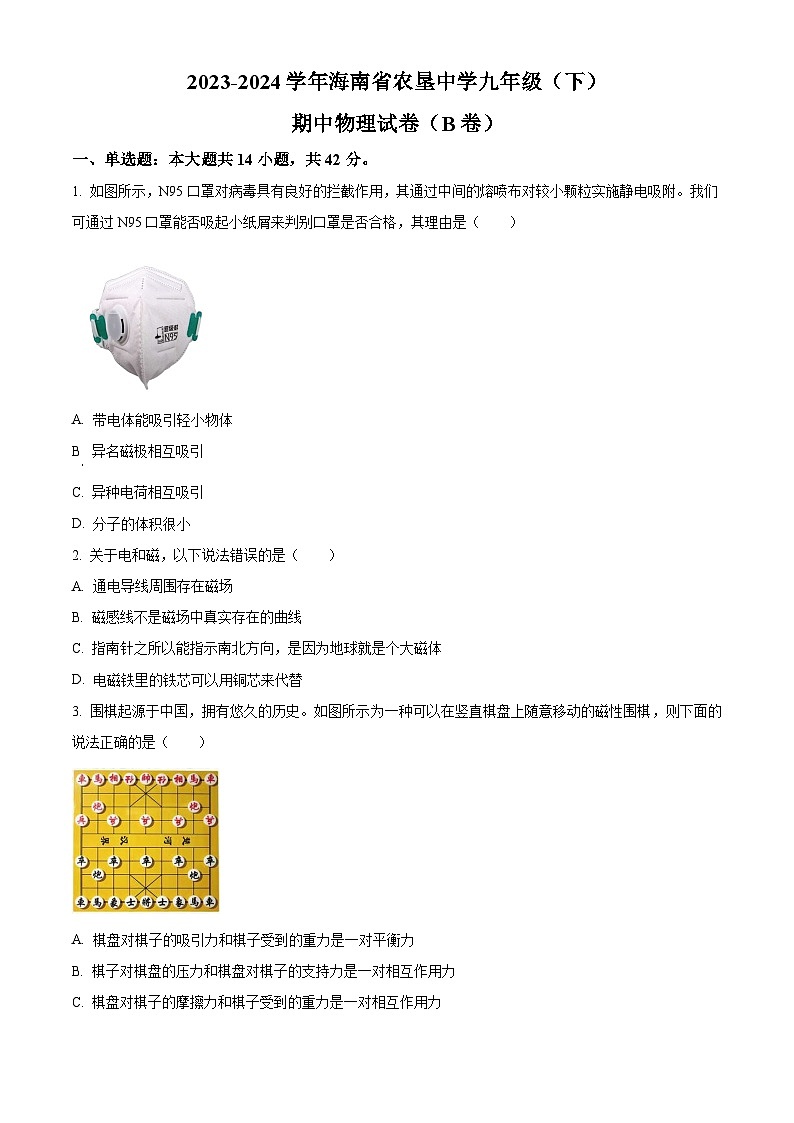

1. 如图所示，N95口罩对病毒具有良好的拦截作用，其通过中间的熔喷布对较小颗粒实施静电吸附。我们可通过N95口罩能否吸起小纸屑来判别口罩是否合格，其理由是（ ）
A 带电体能吸引轻小物体
B. 异名磁极相互吸引
C. 异种电荷相互吸引
D. 分子的体积很小
【答案】A
【解析】
【详解】带电体能够吸引轻小的物体，平时的小纸屑是不带电的，一只符合规格的N95口罩可以吸起小纸屑，说明N95口罩带电，是合格产品。故A符合题意，BCD不符合题意。
故选A。
2. 关于电和磁，以下说法错误的是（ ）
A. 通电导线周围存磁场
B. 磁感线不是磁场中真实存在的曲线
C. 指南针之所以能指示南北方向，是因为地球就是个大磁体
D. 电磁铁里的铁芯可以用铜芯来代替
【答案】D
【解析】
【详解】A．奥斯特实验说明：通电导线周围存在磁场；且磁场方向和电流方向有关，故A正确，不符合题意；
B．磁感线是人们为了方便研究磁场，在磁体周围画的带箭头的曲线，这些曲线在磁场中根本不存在，故B正确，不符合题意；
C．地球是一个大磁体，地磁南极在地理北极附近，地磁的N极在地理的南极附近，故C正确，不符合题意；
D．铜不是磁性材料，电磁铁里铁芯不可以用铜芯来代替，故D错误，符合题意；
故选D。
3. 围棋起源于中国，拥有悠久的历史。如图所示为一种可以在竖直棋盘上随意移动的磁性围棋，则下面的说法正确的是（ ）
A. 棋盘对棋子的吸引力和棋子受到的重力是一对平衡力
B. 棋子对棋盘的压力和棋盘对棋子的支持力是一对相互作用力
C. 棋盘对棋子的摩擦力和棋子受到的重力是一对相互作用力
D. 棋盘对棋子的吸引力和棋子对棋盘的吸引力是一对平衡力
【答案】B
【解析】
【详解】A．棋盘对棋子的吸引力和棋子受到的重力不在同一直线上，所以不是一对平衡力，故A错误；
B．棋子对棋盘的压力和棋盘对棋子的支持力同时作用在棋盘和棋子上，符合相互作用力的特点，所以是一对相互作用力，故B正确；
C．棋盘对棋子的摩擦力和棋子受到的重力是作用在同一物体上的两个力，所以不是一对相互作用力，故C错误；
D．棋盘对棋子的吸引力和棋子对棋盘的吸引力是作用在不同物体上的两个力，所以不是一对平衡力，故D错误。
故选B。

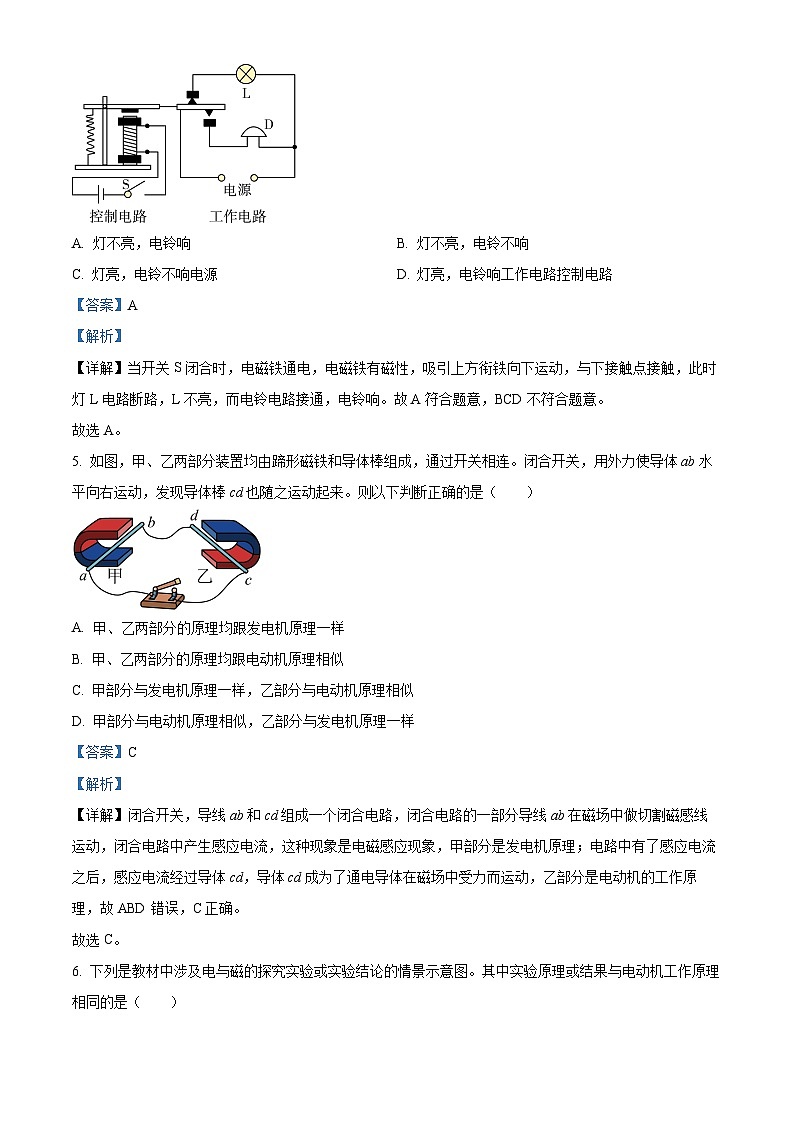

4. 在图中的自动控制电路中，当控制电路的开关S闭合时，工作电路的情况是（ ）
A. 灯不亮，电铃响B. 灯不亮，电铃不响
C. 灯亮，电铃不响电源D. 灯亮，电铃响工作电路控制电路
【答案】A
【解析】
【详解】当开关S闭合时，电磁铁通电，电磁铁有磁性，吸引上方衔铁向下运动，与下接触点接触，此时灯L电路断路，L不亮，而电铃电路接通，电铃响。故A符合题意，BCD不符合题意。
故选A。
5. 如图，甲、乙两部分装置均由蹄形磁铁和导体棒组成，通过开关相连。闭合开关，用外力使导体ab水平向右运动，发现导体棒cd也随之运动起来。则以下判断正确的是（ ）
A. 甲、乙两部分的原理均跟发电机原理一样
B. 甲、乙两部分的原理均跟电动机原理相似
C. 甲部分与发电机原理一样，乙部分与电动机原理相似
D. 甲部分与电动机原理相似，乙部分与发电机原理一样
【答案】C
【解析】
【详解】闭合开关，导线ab和cd组成一个闭合电路，闭合电路的一部分导线ab在磁场中做切割磁感线运动，闭合电路中产生感应电流，这种现象是电磁感应现象，甲部分是发电机原理；电路中有了感应电流之后，感应电流经过导体cd，导体cd成为了通电导体在磁场中受力而运动，乙部分是电动机的工作原理，故ABD错误，C正确。
故选C。
6. 下列是教材中涉及电与磁的探究实验或实验结论的情景示意图。其中实验原理或结果与电动机工作原理相同的是（ ）
A. 奥斯特实验
B. 安培定则
C. 通电导线在磁场中受力
D. 探究电磁感应现象
【答案】C
【解析】
【详解】电动机是根据通电导体在磁场中受到力运动的原理工作的；
A．这是奥斯特实验，表明通电导线周围存在磁场，故A不符合题意；
B．图中螺线管中电流方向是由左侧进入、右侧流出，利用安培定则可知通电螺线管的右端为N极，故B不符合题意；
C．图中有电源，通电导体在磁场中受力而运动，是电动机的原理图，故C符合题意；
D．图中没有电源，是探究电磁感应现象的实验，是发电机的原理图，故D不符合题意。
故选C。
7. 如图所示的手压式手电筒，通过按压手柄，电筒内线圈做切割器感线运动，能使电简发光。这种发电利用了（ ）
A. 尖端放电B. 电磁感应C. 摩擦起电D. 电流热效应
【答案】B
【解析】
【详解】按压手柄，使线圈做切割磁感线运动，导体中有感应电流产生，这种现象是电磁感应现象，感应电流通过灯泡，灯泡发光。手压电筒是根据电磁感应现象制成的。故ACD不符合题意，B符合题意。
故选B。
8. 电流的磁效应被发现后，科学家笃信自然力的统一，以逆向的思想，开始在磁生电的研究中进行艰辛的探索。下列科学家与其重要发现对应正确的是（ ）
A. 法拉第——电磁感应现象B. 奥斯特——电流的热效应
C. 安培——通电导体周围存在磁场D. 焦耳——磁场对通电导体的作用
【答案】A
【解析】
【详解】A．1831年，一位叫迈克尔·法拉第的科学家发现了磁与电之间的相互联系和转化关系。闭合电路的部分导体在磁场中做切割磁感线运动，闭合电路中就会产生感应电流。这种利用磁场产生电流的现象称为电磁感应，故A正确；
B．焦耳发现了通过电阻时，电流做功而消耗电能，产生了热量，这种现象叫做电流的热效应，故B错误；
C．1820年，丹麦物理学家奥斯特发现了电流的磁效应，即通电导线周围存在磁场，故C错误；
D．安培发现了磁场对通电导体的作用，故D错误。
故选A。
9. 电子车票，也称“无纸化”车票，乘客网上购票后，直接通过“刷身份证”或“扫手机”即可顺利进站。如图甲所示是乘客通过“刷身份证”进站时的情景，将身份证靠近检验口，机器感应电路中就会产生电流，从而识别乘客身份。如图中和这一原理相同的是（ ）
A. B.
C. D.
【答案】D
【解析】
【详解】由题意可知，刷身份证时会产生感应电流，其工作原理为电磁感应现象。
A．图中上端的“+”“﹣”表示接入了电源，探究的是通电导体在磁场中受到力的作用，故A不符合题意；
B．电铃是利用电流的磁效应工作的，故B不符合题意；
C．扬声器是利用通电导体在磁场中受力运动的原理工作的，故C不符合题意；
D．动圈式话筒是利用电磁感应的原理，故D符合题意。
故选D。
10. 中国北斗卫星导航系统是中国自行研制的全球卫星导航系统。目前，很多汽车里都安装有该接收装置。该接收装置通过接收卫星发射的导航信号，实现对车辆的精确定位并导航。卫星向北斗导航接收器传送信息依靠的是（ ）
A. 超声波B. 次声波C. 电磁波D. 激光
【答案】C
【解析】
【详解】北斗卫星导航接收器通过接收卫星发射的导航信号，实现对车辆的精确定位并导航。因电磁波可以在真空中传播，故卫星向北斗卫星导航接收器传送信息依靠的是电磁波，故ABD不符合题意，C符合题意。
故选C。
11. 下列关于电磁波的说法正确的是（ ）
A. 电磁波在空气中的传播速度是340m/s
B. 电磁波只能传播声音信号，不能传递图像信号
C. 当导体中有迅速变化的电流时，在它周围就会产生电磁波
D 北斗卫星定位系统只能发射电磁波，不能接收电磁波
【答案】C
【解析】
【详解】A．电磁波在空气中的传播约为3×108m/s，故A错误；
B．电磁波作为载波使用时，既可以传递声音信号，也可以传递图像信号，故B错误；
C．当导体中有迅速变化的电流时，在它的周围就会产生电磁波，这是电磁波产生的条件，故C正确；
D．北斗卫星定位系统既可以发出电磁波，又可以接收电磁波，故D错误。
故选C。
12. 如图所示的四种家用电器中，主要是利用电流热效应工作的是（ ）
A. 微波炉B. 电风扇
C. 电烤箱D. 电视机
【答案】C
【解析】
【详解】A．家用微波炉是利用电磁波对食物进行加热的，但它不是利用电流热效应工作的，故A不符合题意；
B．电风扇主要是把电能转化为机械能，不是利用电流热效应工作的，故B不符合题意；
C．电烤箱是把电能转化为内能，是利用电流热效应工作的，故C符合题意；
D．电视机工作时，主要是把电能转化为光能，不是利用电流热效应工作的，故D不符合题意。
故选C。
13. 电磁波向外传递能量，形成电磁辐射。电磁辐射对人体健康的影响已引起了人们的广泛关注。以下活动中，对人产生电磁辐射最少的是（ ）
A. 手机正在接听电话B. 使用手电筒照明
C. 紧挨民居的高压变电站D. 紧靠工作着的微波炉
【答案】B
【解析】
【详解】A．手机可以接收和发射电磁波，有对人体有一定的辐射，故A不符合题意。
B．手电筒是将电能转化为光能，基本不会产生电磁波，故B符合题意。
C．高压变电站发射电磁波，有对人体有很大的辐射，故C不符合题意。
D．微波炉是靠电磁波来工作的，离得太近，对人体有害，故D不符合题意。
故选B。
14. 下列四幅图对应的应用解释正确的是（ ）
A 声呐利用次声波探测鱼群
B. 汽车导航仪利用超声波导航
C. 验钞机利用荧光物质在红外线照射下能够发光的原理工作
D. 夜视仪通过识别不同温度的物体辐射的红外线进行侦察
【答案】D
【解析】
【详解】A．声呐利用超声波探测鱼群，而不是利用次声波，故A错误；
B．汽车导航仪是利用电磁波与卫星实现信息交流的，故B错误；
C．验钞机能发出紫外线，钞票上涂有荧光物质，荧光物质只有在紫外线照射时，才发光，故C错误；
D．一切物体都在不停地辐射红外线，温度越高辐射越强，夜视仪是通过接收红外线的强弱来分辨人和其他物体的，故D正确。
故选D。
二、填空题：本大题共2小题，共18分。
15. 如图所示，由通电螺线管的磁感线方向可知，电流表的上端为___________（选填“正”或“负”）接线柱；静止的小磁针的左端为___________（选填“N”或“S”）极。
【答案】 ①. 正 ②. N
【解析】
【详解】[1][2]磁体外部磁感线从磁体N极出来，回到S极。故通电螺线管的左端为N极，右端为S极。通电螺线管的左端为N极，根据安培定则可以判定螺线管正面的导线中的电流方向是向上的，电流由上向下流过电流表，故电流表上端为正接线柱。通电螺线管右端为S极，磁极相互吸引，故静止的小磁针的左端为N极。
16. 请仔细阅读下文，并回答文后问题。
垃圾发电
填埋是目前全球垃圾处理的主要方式，传统的垃圾处理方式是将垃圾集中填埋，让其自行发酵。在发酵过程中会产生二氧化碳和甲烷等废气，易造成常规污染，还可能带来温室效应，甚至有爆炸的危险。
福州市红庙岭垃圾填埋气发电厂将垃圾填埋后，采用科学方法使其发酵，并把产生的填埋气收集起来用于发电。因此，垃圾填埋气和太阳能、风能一样，是一种可再生能源，不仅解决了垃圾填埋场安全和污染问题，也可产生显著的经济效益，同时减少温室气体的排放。
目前，我市垃圾填埋气发电厂和前期投产的垃圾焚烧发电厂的年总发电量大约可供4万个年用电量为2800千瓦时的家庭使用。
（1）传统的垃圾填埋处理方法的缺陷有：__________________________等；
（2）将填埋气收集起来用于发电，是将这些垃圾的化学能最终转化为_____能。垃圾填埋气是一种______能源；
（3）请谈谈你在节能减耗、环境保护方面做了哪些实事？（写出一点）__________。
【答案】 ①. 见解析 ②. 电 ③. 可再生 ④. 见解析
【解析】
【详解】（1）[1]垃圾集中填埋，让其自行发酵，在发酵过程中会产生二氧化碳和甲烷等废气，易造成常规污染，还可能带来温室效应，甚至有爆炸的危险。
（2）[2][3]将填埋气收集起来用于发电，是通过燃烧垃圾填埋气将化学能转化为内能，再将内能转化为电能。垃圾填埋气和太阳能、风能一样，消耗后，在短时间内可以得到补充的能源，是一种可再生能源。
（3）[4]我们在节能减耗、环境保护方面可以多很多事情如：节约用水、随手关灯、不使用塑料袋、不随意丢弃废电池等。
三、作图题：本大题共1小题，共10分。
17. 如图所示，请根据小磁针指向确定电源a端的极性，用“+”或“-”填在括号内。
【答案】
【解析】
【详解】由图可知，小磁针的左端是S极，右端为N极，由于同名磁极相互排斥，异名磁极相互吸引可知，通电螺线管的右端是N极，左端是S极；根据安培定则可知电流由螺线管的左端流入，即电源的左端为正极，右端是负极。如图所示：
四、实验探究题：本大题共2小题，共20分。
18. 磁铁具有吸引铁、钴、镍等物质的性质，小蕊和小昌同学想探究磁体对铁钉的吸引力的大小与放入它们之间物体的哪些因素有关，请你参与探究并解决一些问题。
（1）如图，保持磁体和纸片间的距离一定，在纸片上放入不同的物体时，通过比较纸片下面能吸附的铁钉数量，显示磁体对铁钉吸引力的大小；
铁钉的放置有图中的甲、乙两种方法，依据__________的原理，铁钉在磁场中某点受到的吸引力等于它的重力，应选择图中__________的方法；
（2）选择正确的方法后，他们在纸片上分别放入形状、面积和厚度相同，材料不同的铁板、铝板等，观察能吸引的铁钉个数，多次实验后将数据记录在下表中；
①分析数据，可以得出，在其它条件相同时，放入铁板或镍板，吸引铁钉的数量较少，说明铁板和镍板对吸引力的影响__________，即对磁性屏蔽效果明显；
②铁、镍、铝都是导体，而铝对磁性屏蔽效果不明显，原因可能是__________；
③铝是导体，陶瓷、玻璃和塑料是绝缘体，从表中数据知道，它们对吸引力影响效果相同。据此，你提出一个值得探究的问题：__________；
（3）他们在纸片上分别放入形状和__________相同、面积不同的铁板。发现铁板面积越大，吸住的铁钉数量越少；
（4）日常生活中，磁卡常受外界磁场影响出现消磁现象。请你根据含有铁、镍的物体对磁性屏蔽效果明显的性质，再写出一种保护磁卡磁性的方法：__________。
【答案】 ①. 二力平衡 ②. 乙 ③. 较大 ④. 铝不能被磁化 ⑤. 磁体屏蔽的效果与哪些因素有关 ⑥. 厚度 ⑦. 磁卡放入铁盒中
【解析】
【详解】（1）[1][2]回形针受到两个力的作用：重力和磁体的吸引力，处于静止状态，所以这两个力是一对平衡力，应用的原理是二力平衡；甲图中，回形针受到的磁力和重力不在一条直线上，所以不是平衡力，因此选择乙图。
（2）①[3]分析数据可以得出，在其它条件相同时，放入铁板或镍板，吸引回形针的数量较少，说明铁板和镍板对吸引力的影响较大，即对磁性屏蔽效果明显。
②[4]铁、镍、铝都是导体，而铝对磁性屏蔽效果不明显，原因可能是铝不是磁性物质，不能被磁化。
③[5]铝是导体，陶瓷、玻璃和塑料是绝缘体，从表中数据知道，它们对吸引力影响效果相同，铁、镍、铝都是导体，它们对吸引力影响效果却不同，因此提出的问题是：磁体屏蔽的效果与哪些因素有关。
（3）[6]要研究屏蔽效果与铁板面积的关系，必须保持铁板的形状、厚度一定，改变面积大小，观察回形针被吸起的数目多少。
（4）[7]由于含有铁、镍的物体对磁性屏蔽效果明显，所以可以将磁卡放在铁盒中，磁性就能长时间保持了。
19. 如图所示是探究电磁感应现象的装置。
（1）闭合开关，让导体AB沿水平方向左右运动，观察到灵敏电流计的指针偏转；若让导体AB由图示位置沿竖直方向上下运动，则灵敏电流计的指针_______；
（2）利用此装置，探究感应电流方向与磁场方向和切割磁感线方向之间的关系，观察到的实验现象记录如下：
在上述四次实验中，比较实验序号为____两次实验，可知感应电流方向与磁场方向有关；比较实验序号________为两次实验，可知同时改变磁场方向和切割磁感线方向则感应电流方向不变；
（3）在探究中还发观，导体AB水平向左（或向右）缓慢运动时，灵敏电流计的指针偏转角度较小；导体AB水平向左（或向右）快速运动时，灵敏电流计的指针偏转角度较大。说明感应电流的大小与_________有关；
（4）如图所示是实验室用到的手摇发电机模型，将小灯泡换成灵敏电流计，慢慢摇动手柄，观察到灵敏电流计的指针左右摆动，这表明该发电机模型发出的电是_____（选填“交流电”或“直流电”）。
【答案】 ①. 不偏转 ②. ①②（或③④） ③. ①③（或②④） ④. 导体切割磁感线运动的速度 ⑤. 交流电
【解析】
【详解】（1）[1]闭合开关，让导体AB沿水平方向左右运动，闭合电路的一部分导体做切割磁感线运动，故观察到灵敏电流计的指针偏转；若让导体AB由图示位置沿竖直方向上下运动，闭合电路的一部分导体没有做切割磁感线运动，不会产生感应电流，则灵敏电流计的指针不偏转。
（2）[2]根据表中数据可知，灵敏电流计指针偏转方向即感应电流的方向与磁场方向和导体切割磁感线的方向有关，研究与其中一个因素的关系时，要控制另外一个因素保持不变。在上述四次实验中，研究感应电流方向与磁场方向有关，要控制导体切割磁感线方向相同，比较实验序号为①②（或③④）两次实验，可知感应电流方向与磁场方向有关。
[3]比较实验序号①③（或②④）两次实验，可知同时改变磁场方向和切割磁感线方向，则灵敏电流计指针偏转方向不变，即感应电流方向不变。
（3）[4]在探究中还发观，导体AB水平向左（或向右）缓慢运动时，灵敏电流计的指针偏转角度较小，产生的感应电流较小；导体AB水平向左（或向右）快速运动时，灵敏电流计的指针偏转角度较大，产生的感应电流较大，两次操作中导体切割磁感线运动的速度不同，故说明感应电流的大小与导体切割磁感线运动的速度有关。
（4）[5]如图所示，慢慢摇动手柄，观察到灵敏电流计的指针左右摆动，可知产生的感应电流方向不断发生改变，这表明该发电机模型发出的电是交流电。
五、计算题：本大题共1小题，共10分。
20. 如图甲所示的电取暖器主要由两根相同的发热管组成，每根发热管内电阻丝的规格为“220V，440W”，其外壳上的两个开关分别控制两根电热管，可实现高、低两个不同的功率挡位，若简化电路如图乙所示。求：
（1）每根电阻丝的阻值；
（2）只闭合开关S1时，电路中的电流；
（3）取暖器以高功率挡位工作2h消耗的电能。
【答案】（1）110Ω；（2）2A；（3）1.76kW•h
【解析】
【详解】解：（1）根据可知，每根电阻丝的阻值
（2）只闭合开关S1时，R1单独工作，电路中的电流
（3）当两个开关都闭合时，两电阻并联工作，总功率最大，此时取暖器以高功率挡位工作，功率为
P＝2P额＝2×440W＝880W＝0.88kW
工作2h消耗的电能
W＝Pt＝0.88kW×2h＝1.76kW•h
答：（1）每根电阻丝的阻值为110Ω。
（2）只闭合开关S1时，电路中的电流为2A。
（3）取暖器以高功率挡位工作2h消耗的电能为1.76kW•h。磁体与纸片之间放入的物体
不放物体
铁板
镍板
铝板
陶瓷板
玻璃板
塑料板
吸引铁钉数量/个
4
1
1
3
3
3
3
实验序号
磁场方向
导体切割磁感线方向
灵敏电流计指针偏转方向
①
向下
向右
向左
②
向上
向右
向右
③
向下
向左
向右
④
向上
向左
向左
