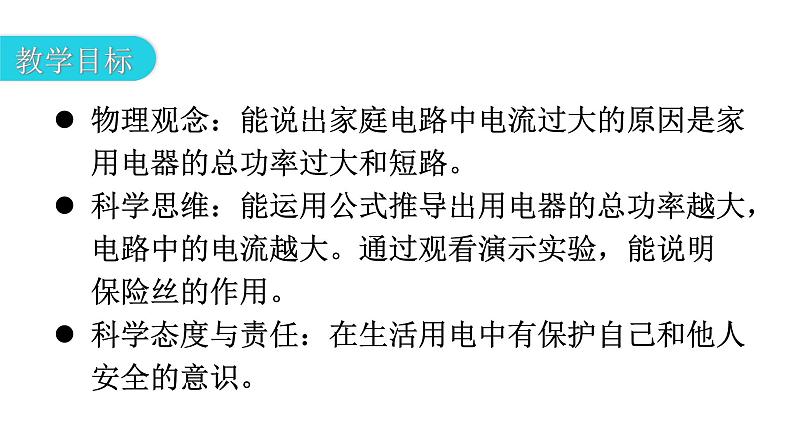

物理观念：能说出家庭电路中电流过大的原因是家用电器的总功率过大和短路。科学思维：能运用公式推导出用电器的总功率越大，电路中的电流越大。通过观看演示实验，能说明保险丝的作用。科学态度与责任：在生活用电中有保护自己和他人安全的意识。

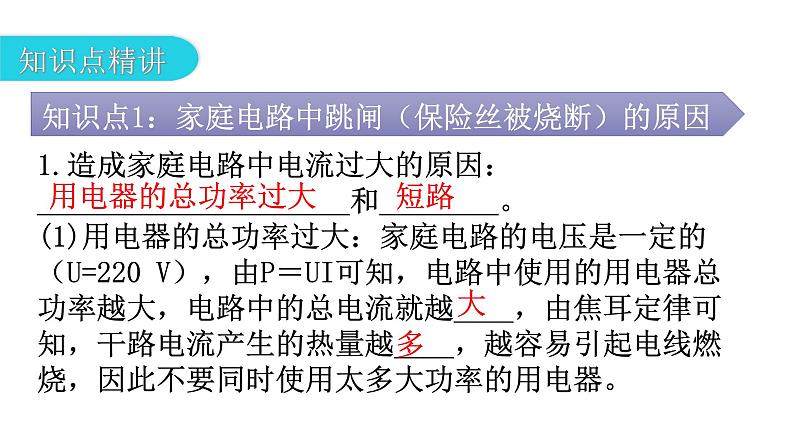

1.造成家庭电路中电流过大的原因：_____________________和________。(1)用电器的总功率过大：家庭电路的电压是一定的（U=220 V），由P＝UI可知，电路中使用的用电器总功率越大，电路中的总电流就越____，由焦耳定律可知，干路电流产生的热量越____，越容易引起电线燃烧，因此不要同时使用太多大功率的用电器。

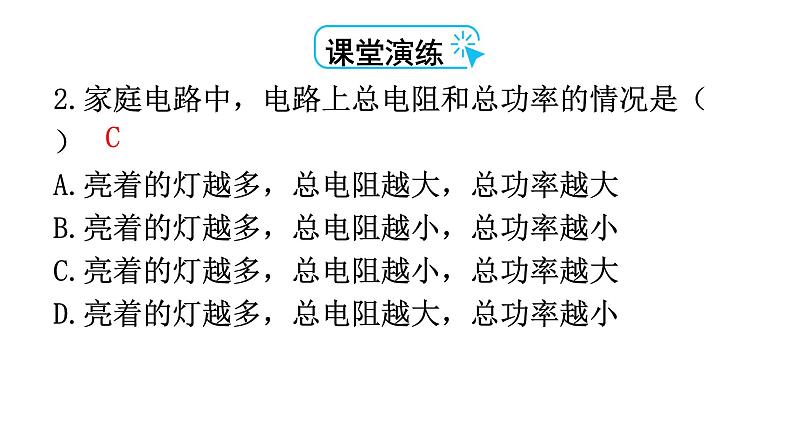

2.家庭电路中，电路上总电阻和总功率的情况是（ ）A.亮着的灯越多，总电阻越大，总功率越大B.亮着的灯越多，总电阻越小，总功率越小C.亮着的灯越多，总电阻越小，总功率越大D.亮着的灯越多，总电阻越大，总功率越小
3.①插座中的两个线头相碰；②开关中的两个线头相碰；③电路中增加了大功率用电器；④户外输电线绝缘皮损坏。以上情况可能引起家中空气开关跳闸的是（ ）A.只有①② B.只有①②③ C.①②③④ D.只有①③
思路点拨：输电线绝缘皮老化可能会导致火线、零线连通，电流全部从连通处流过，家中电路没有电流。
4.材料：电阻比较____、熔点比较_____的铅锑合金。禁止用铜丝、铁丝等导线代替保险丝。5.作用：当通过保险丝的电流过大时，它由于温度过高而熔断，从而_______电路，以保护用电器或人身安全。（保险丝的额定电流等于或略大于电路中最大的正常工作电流）
6.更换保险丝时，不能用铜丝代替保险丝，这是因为（ ）A.铜丝的电阻太小B.铜丝允许通过的电流太小C.铜丝的熔点太高 D.铜丝的粗细不符合要求
7.【物理学与日常生活】图19-2-1是现在一般标准住宅户内配电系统方框图。关于空气开关和漏电保护器的作用，下列分析正确的是（ ）A.当电灯电流过大时，空气开关③将跳闸B.当插座漏电时，空气开关①将跳闸C.当空调电流过大时，漏电保护器会迅速切断电流D.空气开关跳闸，问题解决后需更换新的空气开关
思路点拨：1.铁丝和铜丝的电阻较小，在其他条件相同时，产生的热量较少；同时它们的熔点较高，不易熔断。2.空气开关在电路中电流过大时，切断电路；漏电保护器的作用是当发生触电事故，有电流通过人体流入大地时，切断电路。
1.【科学思维】家庭电路中,已有两盏电灯正常发光,如果再使用一个电熨斗,则该电路的（ ）A.总电流变大B.总电压变大C.总功率变小 D.总电阻变大2.有12间教室,每间教室装有40 W的日光灯4盏。应该选择的保险丝的电流规格是（ ）A.5 AB.9 AC.10 AD.12 A
3.空气开关和漏电保护器都是________（填“串联”或“并联”）在电路中，但它们的作用是不同的，当电路中____________时，空气开关会自动切断电路，俗称跳闸；漏电保护器的作用是当人站在地面上，直接或间接接触________（填“火线”“零线”或“地线”）时，电流会经过人体并导入大地，这时漏电保护器会迅速切断电流。
4.CCTV《广而告之》栏目曾播放过一段公益广告(如图19-2-2),图中的电视机与其他用电器是________联连接的。 通过插座接入电路的用电器同时工作时,电路中消耗的总功率过大,引起干路中的电流________,根据焦耳定律可知,干路上的电流产生过多的________,使导线的温度急剧升高,从而烧坏插座和干路的导线,容易引起火灾。
