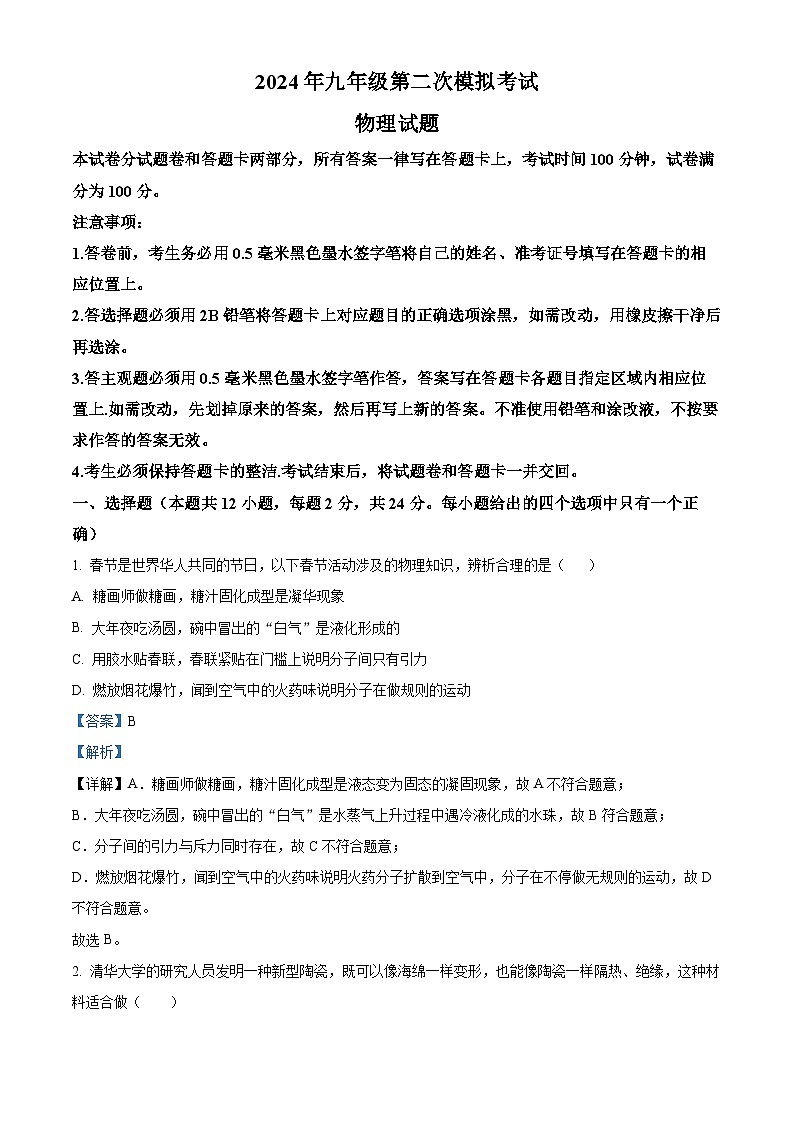

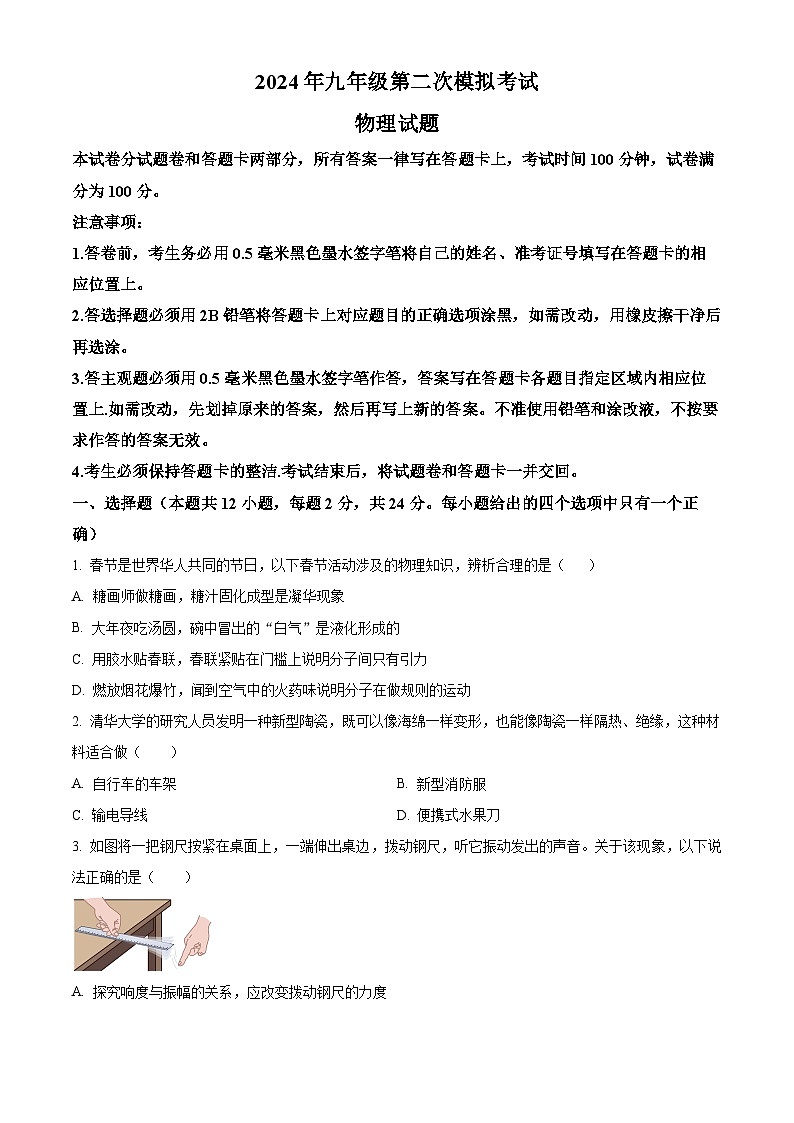

2024年江苏省梁溪区九年级中考第二次模拟考试物理试题（原卷版+解析版）
展开
这是一份2024年江苏省梁溪区九年级中考第二次模拟考试物理试题（原卷版+解析版），文件包含2024年江苏省梁溪区九年级中考第二次模拟考试物理试题原卷版docx、2024年江苏省梁溪区九年级中考第二次模拟考试物理试题解析版docx等2份试卷配套教学资源，其中试卷共36页， 欢迎下载使用。
本试卷分试题卷和答题卡两部分，所有答案一律写在答题卡上，考试时间100分钟，试卷满分为100分。
注意事项：
1.答卷前，考生务必用0.5毫米黑色墨水签字笔将自己的姓名、准考证号填写在答题卡的相应位置上。
2.答选择题必须用2B铅笔将答题卡上对应题目的正确选项涂黑，如需改动，用橡皮擦干净后再选涂。
3.答主观题必须用0.5毫米黑色墨水签字笔作答，答案写在答题卡各题目指定区域内相应位置上.如需改动，先划掉原来的答案，然后再写上新的答案。不准使用铅笔和涂改液，不按要求作答的答案无效。
4.考生必须保持答题卡的整洁.考试结束后，将试题卷和答题卡一并交回。
一、选择题（本题共12小题，每题2分，共24分。每小题给出的四个选项中只有一个正确）
1. 春节是世界华人共同的节日，以下春节活动涉及的物理知识，辨析合理的是（ ）
A. 糖画师做糖画，糖汁固化成型是凝华现象
B. 大年夜吃汤圆，碗中冒出的“白气”是液化形成的
C. 用胶水贴春联，春联紧贴在门槛上说明分子间只有引力
D. 燃放烟花爆竹，闻到空气中的火药味说明分子在做规则的运动
【答案】B
【解析】
【详解】A．糖画师做糖画，糖汁固化成型是液态变为固态的凝固现象，故A不符合题意；
B．大年夜吃汤圆，碗中冒出的“白气”是水蒸气上升过程中遇冷液化成的水珠，故B符合题意；
C．分子间的引力与斥力同时存在，故C不符合题意；
D．燃放烟花爆竹，闻到空气中的火药味说明火药分子扩散到空气中，分子在不停做无规则的运动，故D不符合题意。
故选B。

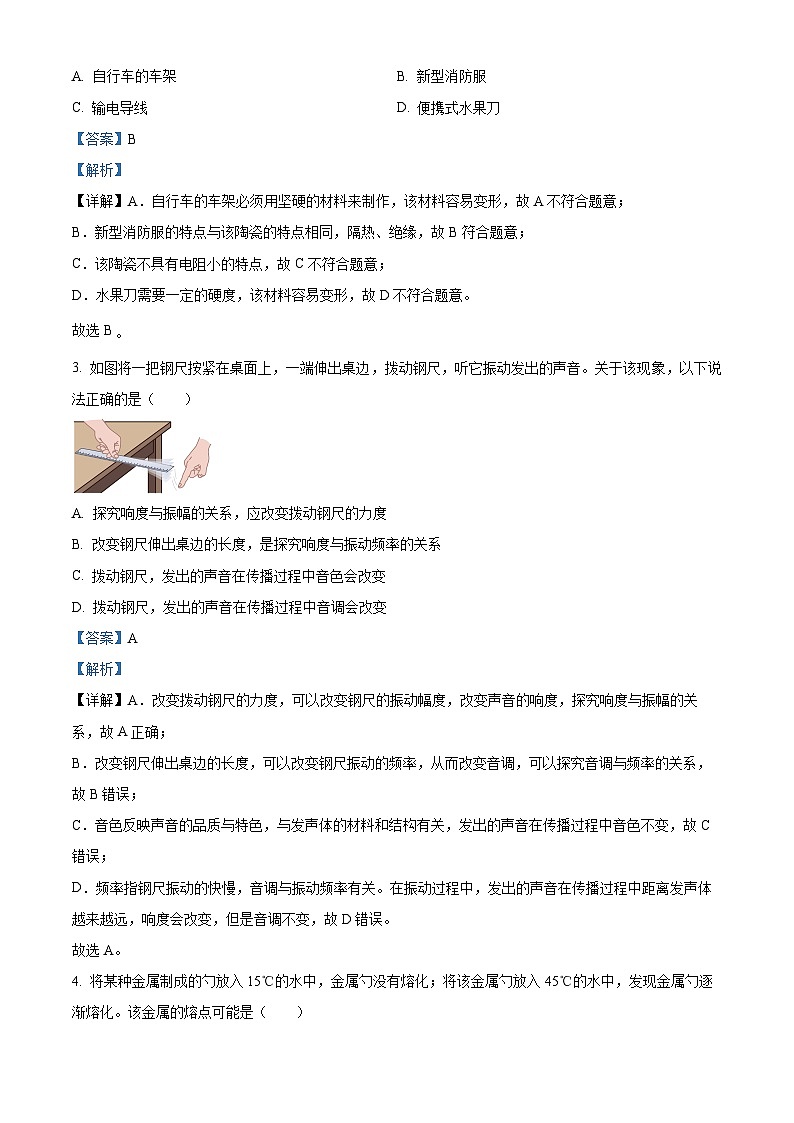

2. 清华大学的研究人员发明一种新型陶瓷，既可以像海绵一样变形，也能像陶瓷一样隔热、绝缘，这种材料适合做（ ）
A. 自行车的车架B. 新型消防服
C. 输电导线D. 便携式水果刀
【答案】B
【解析】
【详解】A．自行车的车架必须用坚硬的材料来制作，该材料容易变形，故A不符合题意；
B．新型消防服的特点与该陶瓷的特点相同，隔热、绝缘，故B符合题意；
C．该陶瓷不具有电阻小的特点，故C不符合题意；
D．水果刀需要一定的硬度，该材料容易变形，故D不符合题意。
故选B
3. 如图将一把钢尺按紧在桌面上，一端伸出桌边，拨动钢尺，听它振动发出的声音。关于该现象，以下说法正确的是（ ）
A. 探究响度与振幅的关系，应改变拨动钢尺的力度
B. 改变钢尺伸出桌边的长度，是探究响度与振动频率的关系
C. 拨动钢尺，发出的声音在传播过程中音色会改变
D. 拨动钢尺，发出的声音在传播过程中音调会改变
【答案】A
【解析】
【详解】A．改变拨动钢尺的力度，可以改变钢尺的振动幅度，改变声音的响度，探究响度与振幅的关系，故A正确；
B．改变钢尺伸出桌边的长度，可以改变钢尺振动的频率，从而改变音调，可以探究音调与频率的关系，故B错误；
C．音色反映声音的品质与特色，与发声体的材料和结构有关，发出的声音在传播过程中音色不变，故C错误；
D．频率指钢尺振动的快慢，音调与振动频率有关。在振动过程中，发出的声音在传播过程中距离发声体越来越远，响度会改变，但是音调不变，故D错误。
故选A。
4. 将某种金属制成的勺放入15℃的水中，金属勺没有熔化；将该金属勺放入45℃的水中，发现金属勺逐渐熔化。该金属的熔点可能是（ ）
A. 10℃B. 30℃C. 50℃D. 60℃
【答案】B
【解析】
【详解】金属属于晶体，其温度达到熔点并且继续吸热时，金属就会熔化。根据题目表述此金属的熔点在15℃到45℃之间，故B符合题意，ACD不符合题意。
故选B。
5. 如图探究光的反射定律，平面镜水平放置，白色纸板竖直立在镜面上，入射光线AO紧贴纸板射向镜面，纸板上能看到反射光线OB（图中未画出），O为入射点，ON为法线，则（ ）
A. 反射光线OB的位置在ON的左侧E
B. 仅增大图中α的角度，反射光线OB将远离ON
C. 将纸板右侧F沿ON向后翻折，OB位置不变
D. 仅将纸板取走，反射光线OB将不存在
【答案】C
【解析】
【详解】A．反射光线OB和入射光线AO分居在法线的两侧，反射光线OB的位置在ON的右侧，故A不符合题意；
B．仅增大图中α的角度，入射角减小，则反射角减小，反射光线OB将靠近ON，故B不符合题意；
C．将纸板右侧F沿ON向后翻折，反射光线的位置不变，在右侧纸板前面，故C符合题意；
D．仅将纸板取走，反射光线OB仍然存在，只是不能显示在纸板上，故D不符合题意。
故选C。
6. 2024年3月20日8时31分，探月工程四期鹊桥二号中继星由长征八号遥三运载火箭在中国文昌航天发射场成功发射升空。如图是火箭上升时的情境，下列说法正确的是（ ）
A. 以地面为参照物，发射塔是运动的
B. 以舱内的航天员为参照物，发射塔是静止的
C. 以发射塔为参照物，火箭是静止
D. 以舱内的航天员为参照物，火箭是静止的
【答案】D
【解析】
【详解】A．以地面为参照物，发射塔的位置不变，是静止的，故A错误；
B．以舱内的航天员为参照物，发射塔的位置发生了变化，是运动的，故B错误；
C．以发射塔为参照物，火箭的位置发生了变化，是运动的，故C错误；
D．以舱内的航天员为参照物，火箭的位置不变，是静止的，故D正确。
故选D。

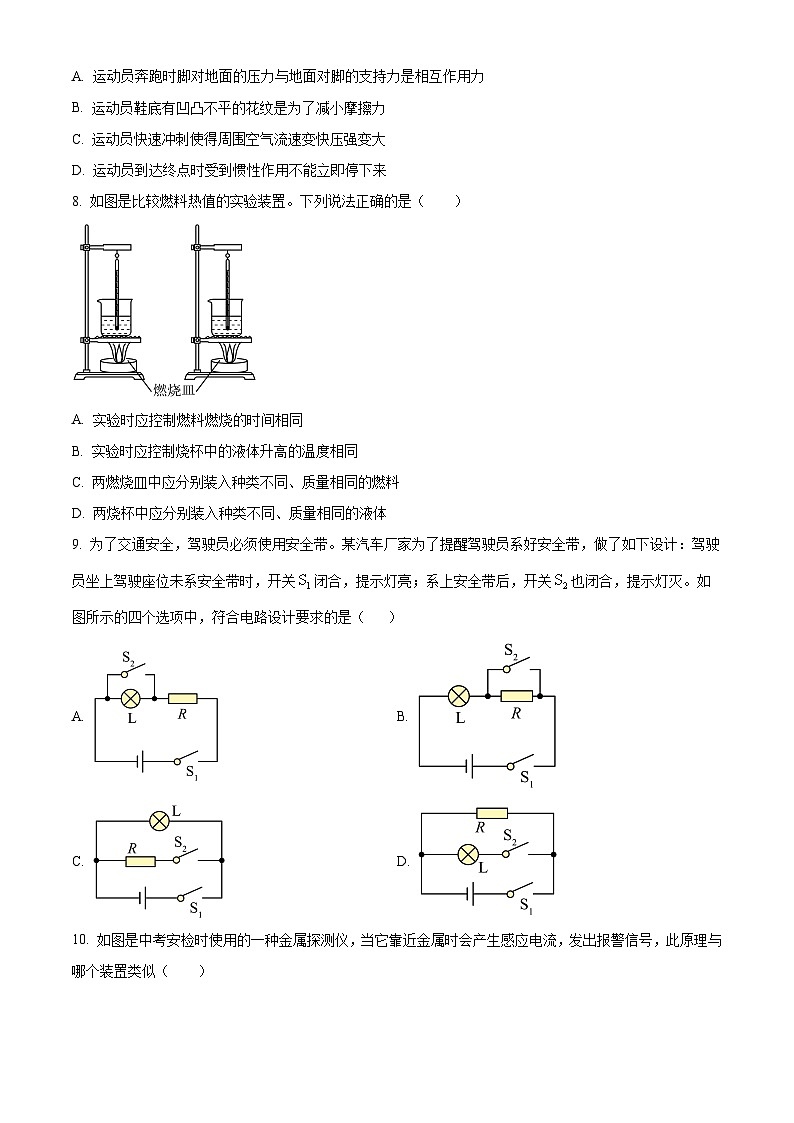

7. 如图为某夏季运动会女子100米跨栏决赛中，中国选手奔跑的场景.以下描述正确的是（ ）
A. 运动员奔跑时脚对地面的压力与地面对脚的支持力是相互作用力
B. 运动员鞋底有凹凸不平的花纹是为了减小摩擦力
C. 运动员快速冲刺使得周围空气流速变快压强变大
D. 运动员到达终点时受到惯性作用不能立即停下来
【答案】A
【解析】
【详解】A．运动员奔跑时脚对地面的压力与地面对脚的支持力大小相等、方向相反，在一条直线上，在两个物体上，所以是一对相互作用力，故A正确；
B．运动员鞋底有凹凸不平的花纹，在压力一定时，通过增大接触面的粗糙程度来增大摩擦力，故B错误；
C．运动员快速冲刺使得周围空气流速变快压强变小，故C错误；
D．运动员冲过终点不能立即停下来，是由于惯性的缘故，不能说是受到惯性，故D错误。
故选A。
8. 如图是比较燃料热值的实验装置。下列说法正确的是（ ）
A. 实验时应控制燃料燃烧的时间相同
B. 实验时应控制烧杯中的液体升高的温度相同
C. 两燃烧皿中应分别装入种类不同、质量相同的燃料
D. 两烧杯中应分别装入种类不同、质量相同的液体
【答案】C
【解析】
【详解】比较不同燃料的热值，应控制被加热液体的种类、质量相同而燃料的种类不同、质量相同；质量相同的不同燃料完全燃烧释放的热量被相同质量的同种液体吸收，根据可知，实验中可以通过温度计示数变化来反应放出热量多少，从而判断两种燃料热值的大小，所以实验中不控制烧杯中的液体升高的温度，应让燃料完全燃烧，故ABD错误，C正确。
故选C。
9. 为了交通安全，驾驶员必须使用安全带。某汽车厂家为了提醒驾驶员系好安全带，做了如下设计：驾驶员坐上驾驶座位未系安全带时，开关闭合，提示灯亮；系上安全带后，开关也闭合，提示灯灭。如图所示的四个选项中，符合电路设计要求的是（ ）
A. B.
C. D.
【答案】A
【解析】
【详解】A．如图所示，驾驶员坐上驾驶座位未系安全带时，开关闭合，电阻和灯泡串联，提示灯亮；系上安全带后，开关也闭合，灯被短路，提示灯灭，故A符合题意；
B．如图所示，驾驶员坐上驾驶座位未系安全带时，开关闭合，电阻和灯泡串联，提示灯亮；系上安全带后，开关也闭合，电阻被短路，灯会更亮，故B不符合题意；
C．如图所示，驾驶员坐上驾驶座位未系安全带时，开关闭合，提示灯亮；系上安全带后，开关也闭合，电阻和灯泡并联，灯仍然发光，故C不符合题意；
D．如图所示，驾驶员坐上驾驶座位未系安全带时，只有开关闭合，灯泡断路，提示灯不亮，故D不符合题意。
故选A。
10. 如图是中考安检时使用的一种金属探测仪，当它靠近金属时会产生感应电流，发出报警信号，此原理与哪个装置类似（ ）
A. 电视机B. 发电机C. 电动机D. 电磁铁
【答案】B
【解析】
【详解】金属探测仪靠近金属物体时，会产生感应电流，发出报警信号，其原理是电磁感应，应用是发电机。故B符合题意，ACD不符合题意。
故选B。
11. 如图所示，舰载飞机正从“辽宁号”航母上起飞，下列说法中正确的是（ ）
A. 飞机在起飞过程中，飞机的重力势能保持不变
B. 飞机在航母甲板上加速飞行时，处于平衡状态
C. 飞机从起跑到飞离航母的过程，航母始终漂浮，航母所受浮力大小保持不变
D. 飞机飞行时由于机翼上方空气流速大于机翼下方空气流速，从而获得升力
【答案】D
【解析】
【详解】A．飞机在起飞过程中，飞机的质量不变，高度变大，飞机的重力势能变大，故A错误；
B．飞机在航母甲板上加速飞行时，速度变大，它的运动状态发生了变化，处于非平衡状态，故B错误；
C．飞机从起跑到飞离航母的过程，航母始终漂浮，航母受到浮力等于它的总重力，飞机从起跑到飞离航母的过程中航母的总重力变小，航母所受浮力变小，故C错误；
D．飞机飞行时由于机翼上方空气流速大于机翼下方空气流速，机翼上方空气压强小于机翼下方空气压强，形成向上的压力差，从而获得升力，故D正确。
故选D。
12. 灯泡A标有“6V；6W”，灯泡B标有“6V；3W”，滑动变阻器铭牌上标有“20Ω；1A”，如图甲为A与B的电流随电压变化的图象，下列说法错误的是（ ）
A. 将A、B并联接在6V电源两端，干路的电流为1.5A
B. 将A、B串联，保证两灯长时间安全工作的最大电源电压为8V
C. 如图乙，若电源电压为6V，则A灯的功率范围为0.4~6W
D. 如图乙，若电源电压为8V，当滑动变阻器的阻值R=5Ω时，A灯和滑动变阻器功率相等
【答案】C
【解析】
【详解】A．因并联电路中各支路两端的电压相等，所以，将A、B并联接在6V电源两端时，两灯泡两端的电压均为6V，由图象可知，通过两灯泡的电流分别为IA=1.0A，IB=0.5A，因并联电路中干路电流等于各支路电流之和，所以，干路的电流
I=IA+IB=0.5A+1.0A=1.5A
故A正确，不符合题意；
B．因串联电路中各支路的电流相等，且两灯泡均正常发光时的电流分别为IA=1.0A，IB=0.5A，所以，将A、B串联时，电路中的电流
I=IB=0.5A
由图象可知，两灯泡两端的电压分别为UA=2V，UB=6V，因串联电路中总电压等于各分电压之和，所以，保证两灯长时间安全工作的最大电源电压
U=UA+UB=2V+6V=8V
故B正确，不符合题意；
C．由图乙可知，灯泡A与滑动变阻器R串联，若电源电压为6V，当滑动变阻器接入电路中的电阻为零时，灯泡A两端的电压和额定电压相等，则灯泡A的最大功率为6W，当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，灯泡A的电功率最小，因串联电路中总电压等于各分电压之和，由欧姆定律可知
U=UA′+IR=UA′+I′R
6V=UA′+I′×20Ω
UA′=6V-I′×20Ω
UA′>0
故
6V-I′×20Ω>0
I′<0.3A
由图甲知A灯的电压小于UA′<1.2V，根据P=UI，故灯的实际功率
P′<1.2V×0.3A=0.36W
故C错误，符合题意；
D．根据串联电路各处的电流相等，串联电路各部分的电压等于电源电压，由图甲知当电路中的电流为0.8A，A的电压为4V，由欧姆定律得到变阻器的电压为
U变=I1R变=0.8A×5Ω=4V
满足
U=4V+4V=8V
因灯的电压和变阻器的电压相等，电路的电流相等，根据P=UI得到灯和滑动变阻器功率相等，故D正确，不符合题意。
故选C。
二、填空题（本题共12小题，每空1分，共36分）
13. 2023年5月30日，神舟十五号与神舟十六号航天员乘组顺利会师太空。一声“老师好！”激起了无数中国学子的航天梦，这一声音是由航天员的声带______产生的；电视机前收看节目的观众听到的声音则是通过______传回地球的。
【答案】 ①. 振动 ②. 电磁波
【解析】
【详解】[1]声音是物体振动产生的，航天员的声音是由航天员的声带振动产生的。
[2]电磁波可以在真空中传播，电视机前收看节目的观众听到的声音则是通过电磁波传回地球的。
14. 如图为水沸腾前后温度变化特点的图像.当水温为89℃时，每隔1min记录一次水的温度，5min后水开始沸腾.水沸腾后持续加热一段时间，沸腾时温度___________（选填“升高”、“降低”或“不变”），水的沸点是___________℃，此时实验室的气压___________（选填“高于”、“等于”或“低于”）1个标准大气压。
【答案】 ①. 不变 ②. 99 ③. 低于
【解析】
【详解】[1][2]水在沸腾时吸收热量，温度保持不变。由图像知道，加热到第5min时，水的温度达到99℃，继续加热，水温不再升高，说明水从第5min开始沸腾，沸点是99℃。
[3]水在标准大气压下的沸点应该是100℃，根据水的沸点随气压的降低而降低的规律，可以得出，此时的大气压低于标准大气压。
15. 如图为“初识光的折射现象”的活动，在半透明水槽中放蚊香产生烟雾，打开激光笔，根据___________（选填“镜面”或“漫”）反射的原理，可观察到笔直光路，“笔直”说明________，在水槽内壁的光斑P点处做上标记，向水槽内慢慢注水，水槽底部光斑将___________（选填“向左移动”、“向右移动”或“不动”）。
【答案】 ①. 漫 ②. 光在同种均匀介质中沿直线传播的 ③. 向左移动
【解析】
【详解】[1]烟是固体颗粒，光遇到空气中小的固体颗粒发生漫反射，反射的光进入人的眼睛，人能看到光的传播路线。
[2]光传播路径是笔直的，笔直说明光在同种均匀介质中沿直线传播的。
[3]光从空气斜射入水或其它透明介质时，折射角小于入射角；将一束激光射至P点，形成一个光斑，向水槽内慢慢注水，光线在水面处发生折射，折射光线偏向法线，则水槽底部光斑的位置将向左移动，说明光从空气斜射入水中时，传播方向会发生改变。
16. 如图为某乘客将一枚硬币立在匀速直线行驶的动车窗台上，由于硬币具有___________，它能与动车保持相对静止。“纹丝不动”的硬币所受重力与窗台对它的支持力是一对___________（选填“平衡力”或“相互作用力”）。
【答案】 ①. 惯性 ②. 平衡力
【解析】
【详解】[1][2]某乘客将一枚硬币立在匀速直线行驶的动车窗台上，由于惯性会继续保持原来的运动状态，继续向前运动，硬币受到的重力与窗台对它的支持力大小相等、方向反向、作用在同一条直线上，作用在同一个物体上，符合二力平衡的条件，是一对平衡力。
17. 在春运时高铁由于雨雪天气大面积停运，如图是绿皮火车头牵引高铁，送万千游子回乡，绿皮火车头对高铁的牵引力___________（选填“大于”、“等于”或“小于”）高铁对火车头的力。小明调查发现，绿皮火车和高铁获取动力的方式不同，绿皮火车是靠内燃机，在冲程中提供动力：高铁是通过电气动力系统运行，将___________转化为机械能。
【答案】 ①. 等于 ②. 电能
【解析】
【详解】[1]绿皮火车头对高铁的牵引力和高铁对火车头的力是一对相互作用力，大小相等。
[2]高铁是通过电气动力系统运行，工作是需要消耗电能，获得机械能，将电能转化为机械能。
18. 张老师想网购一双鞋，她根据网页上的方法测量自己脚长，但是她的刻度尺量程太小为0~15cm，用分度值为0.1cm的刻度尺测量照片中脚的长度是______cm，根据测量结果，此脚的实际长度约是______cm。（结果保留两位小数）
【答案】 ①. 7.05 ②. 22.99
【解析】
【详解】[1]刻度尺分度值为0.1cm，读数时要估读到分度值下一位，则用分度值为0.1cm的刻度尺测量照片中脚的长度约为7.05cm。
[2] 用分度值为0.1cm的刻度尺测量照片中刻度尺的长度为4.60cm，则根据测量结果，此脚的实际长度约为
19. 小华用如图装置进行实验，闭合开关的瞬间，观察到小磁针___________的现象，说明电流周围存在磁场；还可以说明力可以改变物体的___________，小明用相同装置进行实验并没有观察到以上现象，则可能存在的问题是：___________（写出一个原因即可）。
【答案】 ①. 发生偏转 ②. 运动状态 ③. 小磁针与导线垂直放置
【解析】
【详解】[1]闭合开关的瞬间，导线中有电流通过，由于通电导线周围存在磁场，小磁针受到电流的磁场作用而发生偏转。
[2]小磁针受到力的作用由静止变为运动，说明力可以改变物体的运动状态。
[3]小磁针与导线垂直放置，小磁针在通电导线产生的磁场中受力平衡，不发生偏转。
20. 用如图起重机将质量为600kg的货物匀速提升5m，所用时间为60s。若动滑轮质量为30kg，不计绳重和摩擦，在起重机提升货物过程中，拉力为______N，起重机拉动绳子自由端做功的功率为______W；若提升更重的货物，此滑轮组的机械效率会______（选填“变大”、“变小”或“不变”）。
【答案】 ①. 2100 ②. 525 ③. 变大
【解析】
【详解】[1] 由图可知，承担物重的绳子段数，不计绳重和摩擦，则在起重机提升货物过程中，拉力为
[2] 绳子自由端移动距离为
则绳子自由端做功为
则绳子自由端做功的功率为
[3] 若提升更重的货物，在提升高度相同时，由于物重增大，则有用功增大，而额外功几乎不变，所以有用功在总功中所占的比例变大，机械效率会变大。
21. 如图是“将滑动变为滚动”的活动，小明把书放在桌面上，用一根橡皮筋拉动它前进；在书和桌面之间垫几支圆柱形铅笔，再拉动它前进。
（1）实验过程中，应该沿___________方向拉动橡皮筋，使图书做___________运动；
（2）根据两次橡皮筋的伸长情况，可以比较两种情况下图书所受拉力以及___________力的大小；
（3）若书上再放一个笔袋，橡皮筋的伸长将___________（选填“变长”、“不变”或“变短”）。
【答案】 ①. 水平 ②. 匀速直线 ③. 摩擦 ④. 变长
【解析】
【详解】（1）（2）[1][2][3]用橡皮筋水平匀速拉动书，书做匀速直线运动，处于平衡状态，由平衡条件可知，摩擦力等于橡皮筋的拉力，可以通过橡皮筋的伸长情况判断图书所受拉力以及摩擦力的大小。
（3）[4]若书上再放一个笔袋，则压力增大，其他条件不变，因此摩擦力增大，橡皮筋的伸长将变长。
22. 如图用钢球、木块和带有斜槽的长木板来探究物体的动能与哪些因素有关。
（1）如图甲，钢球在滚下斜槽的过程中，它的__________转化为动能，其动能大小是通过___________来反映的；
（2）如图乙利用弹簧推动钢球撞木块，将质量不同的两个钢球分别压缩同一弹簧到相同位置释放从而推动木块，___________（选填“能”或“不能”）探究动能大小与物体质量的关系；
（3）如图丙所示的交通标志牌是交通管理部门对不同车型设定的最高___________。
【答案】 ①. 重力势能 ②. 木块被推动的距离 ③. 不能 ④. 速度
【解析】
【详解】（1）[1]小钢球在滚下斜面的过程中，高度越来越低，小钢球运动的越来越快，重力势能减小，动能增大，重力势能转化为动能。
[2]小钢球推动木块运动的越远，小钢球做的功越多，小钢球具有的动能越大，所以动能大小是通过距离的大小来反映的。
（2）[3]钢球的动能是由弹簧的弹性势能转化而来的，钢球获得动能推动木块移动的距离与弹簧压缩程度有关，与钢球的质量无关，故无法控制质量不同的物体速度相同，所以不可以探究动能大小与物体质量的关系。
（3）[4]不同车辆的质量不同，如果车辆行驶的速度相同，质量大的动能大，危险性更大，所以交通管理部门对不同车型设定的最高速度，质量大的最高速度小。
23. 核能是质量较小的原子核发生成质量较大的原子核发生聚变时释放的能量，1g核燃料聚变时释放的能量约为1×105kW·h，假设把1×105kW·h的能量完全转化为电能，可供年用电量为1000kW·h的家庭使用______年。太阳也是一个巨大的“核能火炉”，人类利用太阳能的实质是将太阳能转化为其他形式的能，请你写出一个相关实例：______。
【答案】 ①. 100 ②. 见解析
【解析】
【详解】[1] 因为
则假设把1×105kW·h的能量完全转化为电能，可供年用电量为1000kW·h的家庭使用100年。
[2] 人类利用太阳能的实质是将太阳能转化为其他形式的能，如太阳能热水器将太阳能转化为内能。
24. 小明和小华在实验室采用不同的方法测量酒精的密度。
（1）如图甲是小明先用天平测量烧杯和酒精的总质量为___________g，图乙为再将烧杯中的部分酒精倒入量筒中，测得烧杯和剩余酒精的质量为43.4g，测得的酒精密度为___________g/cm3；
（2）小华用电子密度计进行测量，①如图a中显示的20.00g表明测量支架所受的拉力是由质量为20.00g的玻璃砝码所产生的，如图b将玻璃砝码浸没在纯净水中（未接触到容器底和容器壁），示数变小，原因是玻璃砝码受到了水的___________，此时测量支架所受的拉力相当于11.00g的物体所产生的拉力，按下“密度”键后，电子密度计显示出纯净水的密度为0.996g/cm3，如图c所示；②提起玻璃砝码并擦干，再将其浸没在待测酒精溶液中（未接触到容器底和容器壁），按下“质量”键，示数变为12.00g，则该酒精溶液的密度约为___________g/cm3（精确到小数点后第三位）。
【答案】 ①. 77.4 ②. 0.85 ③. 浮力 ④. 0.889
【解析】
【详解】（1）[1][2]由图甲可知，烧杯和酒精的总质量为
m总=50g+20g+5g+2.4g=77.4g
量筒中酒精的质量
m=77.4g-43.4g=34g
由图乙可知，酒精的体积为
V=40mL=40cm3
酒精的密度
（2）①[3]砝码在水中受到水浮力，所以玻璃砝码浸没在纯净水中，示数变小。
②[4]据称重法，玻璃砝码浸没在纯净水中受到的浮力F浮1=G-F1，玻璃砝码浸没在酒精中受到的浮力F浮2=G-F2，由于玻璃砝码浸没在水中和酒精中，排开体积相同，可得
ρ酒≈0.889g/cm3
三、解答题（本题共6小题，共40分.其中第26（2）（3），30（2）①②小题应写出必要的解题过程）
25. 如图所示，光从玻璃斜射入空气，在图中画出反射光线和折射光线的大致位置。
【答案】
【解析】
【详解】反射光线和入射光线分居法线两侧，反射角等于入射角；光从玻璃中斜射入空气中，折射光线和入射光线分居法线两侧，折射角大于入射角，故作图如下：
26. 如图所示，用一细绳将氢气球系在地面上，在水平风力的作用下，氢气球保持静止状态，请在图中O点处画出氢气球受到的重力和细绳的拉力。
【答案】
【解析】
【详解】重力作用在重心上，方向为竖直向下；细绳的拉力沿着绳子的方向，且作用在重心上，故作图如下：
27. 在图中，根据通电螺线管周围静止小磁针N极的指向标出磁感线方向，并在括号内用“＋”“－”号标出电源的正、负极。
【答案】
【解析】
【详解】小磁针的右端为N极，左端为S极，由于异名磁极相互吸引，则螺线管右端为S极，左端一定是N极，在磁体周围的磁感线方向从N极指向S极。根据图示的线圈绕向和螺线管的N极，利用安培定则可以确定螺线管中电流的方向是从螺线管的右端流入，左端流出，因此电源的左端为负极，右端为正极。如图所示：
28. 如图甲是常用脚踏式翻盖垃圾桶的示意图。使用时，脚踩踏板A处，对踏板施加压力F，杠杆AB绕O1转动，通过连杆BC对上盖施力，使上盖绕转动而打开。若连杆BC对B点和C点施加的力均沿着连杆，且大小相等。
（1）该型号垃圾桶的部分元件是杠杆，当垃圾桶处于如图甲工作状态时，下列说法中正确的是___________；
A.杠杆AO1B和杠杆O2CD都是省力杠杆
B.杠杆AO1B和杠杆O2CD都是费力杠杆
C.杠杆AO1B为省力杠杆，杠杆O2CD为费力杠杆
D.杠杆AO1B为费力杠杆，杠杆O2CD为省力杠杆
（2）已知空桶的重力为120N，竖直放置在水平地面上，与地面的总接触面积为，此时该垃圾桶对地面的压强为多大___________?
（3）轻质杠杆AO₁B静止在图乙所示位置时，F=20N。已知，。则此时杠杆B端受到的力为多大___________?（）（结果保留一位小数）
【答案】 ①. C ②. 300Pa ③. 11.6
【解析】
【详解】（1）[1]对于杠杆AO1B，支点是，动力作用在点A，阻力作用在点B，动力臂小于阻力臂，属于费力杠杆。对于杠杆O2CD，支点是，动力作用在C点，阻力作用点在D点，动力臂小于阻力臂，属于费力杠杆。因此两个杠杆都属于费力杠杆。
故ABD不符合题意，C符合题意。
故选C。
（2）[2]该垃圾桶对地面的压强为
（3）[3]由杠杆平衡条件可得
即
解得。
29. 小明及实验小组用焦距为10cm的凸透镜探究凸透镜成像的规律。
（1）如图光具座，适当调节烛焰、光屏、凸透镜高度，使光屏与烛焰中心位于凸透镜的______；
（2）当蜡烛距离凸透镜30cm时，移动光屏，在光屏上承接到一个______（选填“放大”、“缩小”或“等大”）的清晰像，生活中的______就是根据该成像规律制成的；
（3）把蜡烛适当靠近凸透镜，应将光屏______（选填“靠近”或“远离”）凸透镜，才能再次承接到清晰的像；
（4）小明探究凸透镜所成实像的高度与物距、焦距的关系时，用高度相同的发光体以及焦距不同的凸透镜等器材进行了实验，部分实验数据如上表所示：
①由表中数据可知：物体高度、凸透镜焦距一定时，物距变大，所成实像高度______，物体高度、物距一定时，凸透镜焦距变大，所成实像的高度______；
②讲台上有一发光体，利用凸透镜和光屏观察发光体的像。小明所用凸透镜离发光体较近，小华所用凸透镜离发光体较远，发现两人光屏上呈现的像的高度相等，则小明所用凸透镜的焦距______小华所用凸透镜的焦距（选填“大于”、“等于”或“小于”）。
【答案】 ①. 主光轴上 ②. 缩小 ③. 照相机 ④. 远离 ⑤. 变小 ⑥. 变大 ⑦. 小于
【解析】
【详解】（1）[1] 为使得像成在光屏中心，应适当调节烛焰、光屏、凸透镜的高度，使光屏与烛焰中心位于凸透镜的主光轴上。
（2）[2][3] 凸透镜焦距为10cm，当蜡烛距离凸透镜30cm时，物距大于二倍焦距，成倒立、缩小的实像，应用是照相机。
（3）[4] 根据凸透镜成像的规律“物近像远像变大”，把蜡烛适当靠近凸透镜，应将光屏远离凸透镜，才能再次承接到清晰的像。
（4）[5] 由表中同一列数据可知：物体高度、凸透镜焦距一定时，物距变大，所成实像高度变小。
[6] 根据三个表的最后一行数据可知，物体高度、物距一定时，凸透镜焦距变大，所成实像的高度变大。
[7] 物体高度、凸透镜焦距一定时，物距变大，所成实像高度变小。物体高度、物距一定时，凸透镜焦距变大，所成实像的高度变大。小明所用凸透镜离发光体较近，但两人光屏上呈现的像的高度相等，说明小明所用凸透镜的焦距小于小华所用凸透镜的焦距。
30. 如图为“探究液体内部压强与哪些因素有关”的实验。
（1）实验中通过观察U形管两边液面___________来显示压强大小，手指轻按压强计上金属盒的橡皮膜，观察到U形管中液面不发生变化，说明该装置___________（选填“漏气”或“不漏气”）；
（2）对比甲、乙两图，说明液体内部压强与液体的___________有关；
（3）为了探究液体内部同一深度不同方向压强大小，应转动图乙装置中的___________（选填“①”、“②”、“③”或“④”）来改变金属盒橡皮膜的方向；
（4）如图丙在透明正方体塑料盒的上下左右四个面挖相同的圆孔，在孔的表面蒙上相同的橡皮膜a、b、c、d，抓住手柄将塑料盒竖直浸没到水中后静止，通过橡皮膜___________（选填“a”“b”“c”或“d”）发生形变可知，液体内部存在向上的压强；观察发现，橡皮膜c的形变程度比橡皮膜a更大，这说明___________，反映液体内部同一深度处各个方向压强大小相等的现象是___________。
【答案】 ①. 高度差 ②. 漏气 ③. 深度 ④. ① ⑤. c ⑥. 见解析 ⑦. 橡皮膜b、d的形变程度相同
【解析】
【详解】（1）[1][2]液体压强计就是利用U形管中液面的高度差来显示压强大小，压强越大，U形管液面高度差越大；若手指轻按压强计上金属盒的橡皮膜，观察到U形管中液面不发生变化，说明该装置漏气，使软管中的气体和大气相通，等于大气压强，橡皮膜受到压强时，软管内的气体压强不会发生变化，U形管中的液面就不会出现高度差。
（2）[3]由图甲乙知，容器中液体的密度相同，压强计金属盒放入水中深度不同，所以甲、乙两图的实验探究的是液体压强与液体深度的关系。
（3）[4]在图乙中，为了探究液体内部同一深度不同方向压强大小，应控制金属盒的橡皮膜在水中的深度不变，旋转旋钮改变金属盒的朝向，因此手应直接转动图乙装置中的①。
（4）[5]实验中，我们通过观察橡皮膜的形变来反映液体内部向各个方向都有压强，当橡皮膜c向上凸起时，说明液体内部存在向上的压强。
[6]橡皮膜c的形变程度比橡皮膜a的形变程度大，橡皮膜c的深度较大，这说明液体压强随深度的增加而增大。
[7]橡皮膜b、d处于水中相同深度处，若橡皮膜b、d的形变程度相同，说明液体内部同一深度处各个方向压强大小相等。
31. 小明同学在伏安法测电阻的实验中：
（1）小明同学连接了如图甲所示的电路，闭合开关，电流表_________示数电压表_________示数；（两空均选填“有”或“无”）
（2）他仔细检查电路，发现有一根导线连接错误，请你在错误导线打上“×”号，并用笔画线代替导线把它改到正确的位置上_________；
（3）改正后闭合开关，调节滑动变阻器，电压表、电流表示数如图乙所示，则R的阻值为_________Ω（结果保留一位小数）。一次实验数据存在误差接下来应通过_________的方法来减小误差；
（4）图丙是物理兴趣小组的同学自制的“电阻测量盒”，可以用来测量一个定值电阻的阻值、盒内有电源（电压不变但未知）、阻值已知的定值电阻R0、开关和电流表，并引出两根导线到盒外，他将盒外的两根导线分别与待测电阻R两端的接线柱相连，根据盒内开关的闭合、断开时电流表的示数，便可以计算出R的阻值，则图丙中设计的盒内电路图不符合要求的是_________。
A．B．C．D．
【答案】 ①. 无 ②. 有 ③. ④. 20.8 ⑤. 多次测量求平均值 ⑥. C
【解析】
【详解】（1）[1][2]电路中电流表与电压表串联后与定值电阻并联，电压表电阻很大，所以电流表没有示数，电压表与电源连通，测电源电压，故电压表有示数。
（2）[3]将连接定值电阻与滑动变阻器的导线去掉，再用导线将定值电阻右接线柱与电压表3V接线柱相连，如图所示
（3）[4]电流表连接的是小量程，分度值为0.02A，示数为0.12A。电压表连接的是小量程，分度值为0.1V，示数为2.5V。R的阻值
[5]一次实验数据存在误差，可以通过移动滑片改变电阻两端的电压和通过电阻的电流，获得多组数据后取平均值的方式来减小误差。
（4）[6] A．闭合开关S，两电阻并联，电流表测量干路电流；断开开关S，电路为只有R的简单电路，两次电流表的差值即为R0所在支路的电流，则可以用R0的阻值和流过R0的电流求得电源电压。并联电路支路电压等于电源电压，所以R两端的电压和电流均可以求得，因此可以求出R的阻值，故A不符合题意；
B．闭合开关S，R0被短路，电路为只有R的简单电路，记录电流表示数，可用电流表示数与R的乘积表示电源电压；断开开关S，R与R0串联，记录电流表示数，用此时的电流表示数与两电阻阻值之和的乘积表示电源电压，联立方程组，可求出电源电压及R的阻值，故B不符合题意；
C．闭合开关S，电路为并联电路，电流表测量R所在支路的电流；断开开关S，电流表断路，没有示数，因电源电压未知，所以无法求得R的阻值，故C符合题意；
D．闭合开关S，R被短路，电路为只有R0的简单电路，用此时电流表示数与R0阻值相乘，可求得电源电压；断开开关S，R与R0串联，用电源电压除以此时电流表示数，计算得到电路总电阻，再用总电阻减去R0，即可求得R的阻值，故D不符合题意。
故选C。
32. 某型号家用电热水壶外观如图甲所示，其电路原理图如图乙所示。电热水壶额定电压为220V，R1为发热电阻，其额定功率为1800W，R2为限流电阻，L为指示灯（2V；20mA），S1为蒸气开关，S2为防干烧开关。烧水时，在壶中加入适量的水，盖上壶盖，手动闭合S1，R1通电发热，使加热盘温度升高，开始烧水，同时L正常发光，水沸腾时，的水蒸气通过手柄上方的蒸气孔进入手柄，通过开关S1时，S1自动断开，且S1断开后无外力不能自动闭合。开关S2安装在加热盘上，处于闭合状态，当加热盘的温度达到时，S₂会自动断开，温度下降后S2会自动闭合。
（1）关于电热水壶结构和使用，下列说法错误的是___________；
A.为了安全起见，电热水壶的把手应该用塑料等隔热性好的绝缘材料
B.电热水壶的加热盘连接地线是为了防止热水壶漏电导致外壳带电伤人
C.若壶盖盖上烧水，水温达到100℃沸腾时，开关S1能自动断开
D.限流电阻R2的阻值为11000Ω
（2）在对该电热水壶进行防干烧功能测试时，室温为25℃。（忽略热量散失）
第一次：水壶不装水，直接闭合S1，指示灯发光，40s后S2自动断开，指示灯熄灭；
第二次：当电热水壶恢复室温后，加入质量为1.5kg、初温为25℃的水，测出将其烧开的时间为t1；
第三次：倒出壶中开水，立即向壶中加入质量为1.5kg、初温为25℃的水，测出将其烧开的时间为t2。（若倒出开水、倒入冷水的过程中壶体及加热盘温度保持不变）
①第一次不装水时，额定功率为1800W发热电阻R1，工作40s消耗的电能为多少___________?
②第二次加入质量为1.5kg、初温为25℃的水，将水烧开，t1时间内水吸收了多少热量___________?[设水沸腾的温度为，]
③t1和t2之差为___________s。
【答案】 ①. D ②. 72000J ③. ④. 30s
【解析】
【详解】（1）[1]A．烧水时，盖上壶盖，水沸腾时，的水蒸气通过手柄上方的蒸气孔进入手柄，手柄温度较高，因此为了安全，电热水壶的把手应该用塑料等隔热性好的绝缘材料，故A正确，A不符合题意；
B．电热水壶的加热盘连接地线，使金属外壳与大地相连，可以防止金属外壳漏电而发生触电事故，故B正确，B不符合题意；
C．若壶盖盖上烧水，水温达到100℃沸腾时，的水蒸气通过手柄上方的蒸气孔进入手柄，通过开关S1时，S1会自动断开，故C正确，C不符合题意；
D．由电路图可知，R2的电压为
R2与L串联，则限流电阻R2的阻值为
故D错误，D符合题意。
故选D。
（2）[2]第一次不装水时，额定功率为1800W的发热电阻R1，工作40s消耗的电能为
[3]将质量为1.5kg、初温为25℃的水烧开，t1时间内水吸收的热量为
[4]电热水壶升高100℃，用时40s，产生热量72000J，则电热水壶100℃降低到25℃电热盘放热
即用时30s。故两次烧开水所用时间差为30s。表1（f=5cm）
表2（f=10cm）
表3（f =15cm）
物距u/cm
像高h/cm
物距u/cm
像高h/cm
物距u/cm
像高h/cm
25
0.9
24
2.4
25
5.8
28
0.8
36
1.3
32
3.5
40
0.5
40
1.2
40
2.4
本试卷分试题卷和答题卡两部分，所有答案一律写在答题卡上，考试时间100分钟，试卷满分为100分。
注意事项：
1.答卷前，考生务必用0.5毫米黑色墨水签字笔将自己的姓名、准考证号填写在答题卡的相应位置上。
2.答选择题必须用2B铅笔将答题卡上对应题目的正确选项涂黑，如需改动，用橡皮擦干净后再选涂。
3.答主观题必须用0.5毫米黑色墨水签字笔作答，答案写在答题卡各题目指定区域内相应位置上.如需改动，先划掉原来的答案，然后再写上新的答案。不准使用铅笔和涂改液，不按要求作答的答案无效。
4.考生必须保持答题卡的整洁.考试结束后，将试题卷和答题卡一并交回。
一、选择题（本题共12小题，每题2分，共24分。每小题给出的四个选项中只有一个正确）
1. 春节是世界华人共同的节日，以下春节活动涉及的物理知识，辨析合理的是（ ）
A. 糖画师做糖画，糖汁固化成型是凝华现象
B. 大年夜吃汤圆，碗中冒出的“白气”是液化形成的
C. 用胶水贴春联，春联紧贴在门槛上说明分子间只有引力
D. 燃放烟花爆竹，闻到空气中的火药味说明分子在做规则的运动
【答案】B
【解析】
【详解】A．糖画师做糖画，糖汁固化成型是液态变为固态的凝固现象，故A不符合题意；
B．大年夜吃汤圆，碗中冒出的“白气”是水蒸气上升过程中遇冷液化成的水珠，故B符合题意；
C．分子间的引力与斥力同时存在，故C不符合题意；
D．燃放烟花爆竹，闻到空气中的火药味说明火药分子扩散到空气中，分子在不停做无规则的运动，故D不符合题意。
故选B。
2. 清华大学的研究人员发明一种新型陶瓷，既可以像海绵一样变形，也能像陶瓷一样隔热、绝缘，这种材料适合做（ ）
A. 自行车的车架B. 新型消防服
C. 输电导线D. 便携式水果刀
【答案】B
【解析】
【详解】A．自行车的车架必须用坚硬的材料来制作，该材料容易变形，故A不符合题意；
B．新型消防服的特点与该陶瓷的特点相同，隔热、绝缘，故B符合题意；
C．该陶瓷不具有电阻小的特点，故C不符合题意；
D．水果刀需要一定的硬度，该材料容易变形，故D不符合题意。
故选B
3. 如图将一把钢尺按紧在桌面上，一端伸出桌边，拨动钢尺，听它振动发出的声音。关于该现象，以下说法正确的是（ ）
A. 探究响度与振幅的关系，应改变拨动钢尺的力度
B. 改变钢尺伸出桌边的长度，是探究响度与振动频率的关系
C. 拨动钢尺，发出的声音在传播过程中音色会改变
D. 拨动钢尺，发出的声音在传播过程中音调会改变
【答案】A
【解析】
【详解】A．改变拨动钢尺的力度，可以改变钢尺的振动幅度，改变声音的响度，探究响度与振幅的关系，故A正确；
B．改变钢尺伸出桌边的长度，可以改变钢尺振动的频率，从而改变音调，可以探究音调与频率的关系，故B错误；
C．音色反映声音的品质与特色，与发声体的材料和结构有关，发出的声音在传播过程中音色不变，故C错误；
D．频率指钢尺振动的快慢，音调与振动频率有关。在振动过程中，发出的声音在传播过程中距离发声体越来越远，响度会改变，但是音调不变，故D错误。
故选A。
4. 将某种金属制成的勺放入15℃的水中，金属勺没有熔化；将该金属勺放入45℃的水中，发现金属勺逐渐熔化。该金属的熔点可能是（ ）
A. 10℃B. 30℃C. 50℃D. 60℃
【答案】B
【解析】
【详解】金属属于晶体，其温度达到熔点并且继续吸热时，金属就会熔化。根据题目表述此金属的熔点在15℃到45℃之间，故B符合题意，ACD不符合题意。
故选B。
5. 如图探究光的反射定律，平面镜水平放置，白色纸板竖直立在镜面上，入射光线AO紧贴纸板射向镜面，纸板上能看到反射光线OB（图中未画出），O为入射点，ON为法线，则（ ）
A. 反射光线OB的位置在ON的左侧E
B. 仅增大图中α的角度，反射光线OB将远离ON
C. 将纸板右侧F沿ON向后翻折，OB位置不变
D. 仅将纸板取走，反射光线OB将不存在
【答案】C
【解析】
【详解】A．反射光线OB和入射光线AO分居在法线的两侧，反射光线OB的位置在ON的右侧，故A不符合题意；
B．仅增大图中α的角度，入射角减小，则反射角减小，反射光线OB将靠近ON，故B不符合题意；
C．将纸板右侧F沿ON向后翻折，反射光线的位置不变，在右侧纸板前面，故C符合题意；
D．仅将纸板取走，反射光线OB仍然存在，只是不能显示在纸板上，故D不符合题意。
故选C。
6. 2024年3月20日8时31分，探月工程四期鹊桥二号中继星由长征八号遥三运载火箭在中国文昌航天发射场成功发射升空。如图是火箭上升时的情境，下列说法正确的是（ ）
A. 以地面为参照物，发射塔是运动的
B. 以舱内的航天员为参照物，发射塔是静止的
C. 以发射塔为参照物，火箭是静止
D. 以舱内的航天员为参照物，火箭是静止的
【答案】D
【解析】
【详解】A．以地面为参照物，发射塔的位置不变，是静止的，故A错误；
B．以舱内的航天员为参照物，发射塔的位置发生了变化，是运动的，故B错误；
C．以发射塔为参照物，火箭的位置发生了变化，是运动的，故C错误；
D．以舱内的航天员为参照物，火箭的位置不变，是静止的，故D正确。
故选D。
7. 如图为某夏季运动会女子100米跨栏决赛中，中国选手奔跑的场景.以下描述正确的是（ ）
A. 运动员奔跑时脚对地面的压力与地面对脚的支持力是相互作用力
B. 运动员鞋底有凹凸不平的花纹是为了减小摩擦力
C. 运动员快速冲刺使得周围空气流速变快压强变大
D. 运动员到达终点时受到惯性作用不能立即停下来
【答案】A
【解析】
【详解】A．运动员奔跑时脚对地面的压力与地面对脚的支持力大小相等、方向相反，在一条直线上，在两个物体上，所以是一对相互作用力，故A正确；
B．运动员鞋底有凹凸不平的花纹，在压力一定时，通过增大接触面的粗糙程度来增大摩擦力，故B错误；
C．运动员快速冲刺使得周围空气流速变快压强变小，故C错误；
D．运动员冲过终点不能立即停下来，是由于惯性的缘故，不能说是受到惯性，故D错误。
故选A。
8. 如图是比较燃料热值的实验装置。下列说法正确的是（ ）
A. 实验时应控制燃料燃烧的时间相同
B. 实验时应控制烧杯中的液体升高的温度相同
C. 两燃烧皿中应分别装入种类不同、质量相同的燃料
D. 两烧杯中应分别装入种类不同、质量相同的液体
【答案】C
【解析】
【详解】比较不同燃料的热值，应控制被加热液体的种类、质量相同而燃料的种类不同、质量相同；质量相同的不同燃料完全燃烧释放的热量被相同质量的同种液体吸收，根据可知，实验中可以通过温度计示数变化来反应放出热量多少，从而判断两种燃料热值的大小，所以实验中不控制烧杯中的液体升高的温度，应让燃料完全燃烧，故ABD错误，C正确。
故选C。
9. 为了交通安全，驾驶员必须使用安全带。某汽车厂家为了提醒驾驶员系好安全带，做了如下设计：驾驶员坐上驾驶座位未系安全带时，开关闭合，提示灯亮；系上安全带后，开关也闭合，提示灯灭。如图所示的四个选项中，符合电路设计要求的是（ ）
A. B.
C. D.
【答案】A
【解析】
【详解】A．如图所示，驾驶员坐上驾驶座位未系安全带时，开关闭合，电阻和灯泡串联，提示灯亮；系上安全带后，开关也闭合，灯被短路，提示灯灭，故A符合题意；
B．如图所示，驾驶员坐上驾驶座位未系安全带时，开关闭合，电阻和灯泡串联，提示灯亮；系上安全带后，开关也闭合，电阻被短路，灯会更亮，故B不符合题意；
C．如图所示，驾驶员坐上驾驶座位未系安全带时，开关闭合，提示灯亮；系上安全带后，开关也闭合，电阻和灯泡并联，灯仍然发光，故C不符合题意；
D．如图所示，驾驶员坐上驾驶座位未系安全带时，只有开关闭合，灯泡断路，提示灯不亮，故D不符合题意。
故选A。
10. 如图是中考安检时使用的一种金属探测仪，当它靠近金属时会产生感应电流，发出报警信号，此原理与哪个装置类似（ ）
A. 电视机B. 发电机C. 电动机D. 电磁铁
【答案】B
【解析】
【详解】金属探测仪靠近金属物体时，会产生感应电流，发出报警信号，其原理是电磁感应，应用是发电机。故B符合题意，ACD不符合题意。
故选B。
11. 如图所示，舰载飞机正从“辽宁号”航母上起飞，下列说法中正确的是（ ）
A. 飞机在起飞过程中，飞机的重力势能保持不变
B. 飞机在航母甲板上加速飞行时，处于平衡状态
C. 飞机从起跑到飞离航母的过程，航母始终漂浮，航母所受浮力大小保持不变
D. 飞机飞行时由于机翼上方空气流速大于机翼下方空气流速，从而获得升力
【答案】D
【解析】
【详解】A．飞机在起飞过程中，飞机的质量不变，高度变大，飞机的重力势能变大，故A错误；
B．飞机在航母甲板上加速飞行时，速度变大，它的运动状态发生了变化，处于非平衡状态，故B错误；
C．飞机从起跑到飞离航母的过程，航母始终漂浮，航母受到浮力等于它的总重力，飞机从起跑到飞离航母的过程中航母的总重力变小，航母所受浮力变小，故C错误；
D．飞机飞行时由于机翼上方空气流速大于机翼下方空气流速，机翼上方空气压强小于机翼下方空气压强，形成向上的压力差，从而获得升力，故D正确。
故选D。
12. 灯泡A标有“6V；6W”，灯泡B标有“6V；3W”，滑动变阻器铭牌上标有“20Ω；1A”，如图甲为A与B的电流随电压变化的图象，下列说法错误的是（ ）
A. 将A、B并联接在6V电源两端，干路的电流为1.5A
B. 将A、B串联，保证两灯长时间安全工作的最大电源电压为8V
C. 如图乙，若电源电压为6V，则A灯的功率范围为0.4~6W
D. 如图乙，若电源电压为8V，当滑动变阻器的阻值R=5Ω时，A灯和滑动变阻器功率相等
【答案】C
【解析】
【详解】A．因并联电路中各支路两端的电压相等，所以，将A、B并联接在6V电源两端时，两灯泡两端的电压均为6V，由图象可知，通过两灯泡的电流分别为IA=1.0A，IB=0.5A，因并联电路中干路电流等于各支路电流之和，所以，干路的电流
I=IA+IB=0.5A+1.0A=1.5A
故A正确，不符合题意；
B．因串联电路中各支路的电流相等，且两灯泡均正常发光时的电流分别为IA=1.0A，IB=0.5A，所以，将A、B串联时，电路中的电流
I=IB=0.5A
由图象可知，两灯泡两端的电压分别为UA=2V，UB=6V，因串联电路中总电压等于各分电压之和，所以，保证两灯长时间安全工作的最大电源电压
U=UA+UB=2V+6V=8V
故B正确，不符合题意；
C．由图乙可知，灯泡A与滑动变阻器R串联，若电源电压为6V，当滑动变阻器接入电路中的电阻为零时，灯泡A两端的电压和额定电压相等，则灯泡A的最大功率为6W，当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，灯泡A的电功率最小，因串联电路中总电压等于各分电压之和，由欧姆定律可知
U=UA′+IR=UA′+I′R
6V=UA′+I′×20Ω
UA′=6V-I′×20Ω
UA′>0
故
6V-I′×20Ω>0
I′<0.3A
由图甲知A灯的电压小于UA′<1.2V，根据P=UI，故灯的实际功率
P′<1.2V×0.3A=0.36W
故C错误，符合题意；
D．根据串联电路各处的电流相等，串联电路各部分的电压等于电源电压，由图甲知当电路中的电流为0.8A，A的电压为4V，由欧姆定律得到变阻器的电压为
U变=I1R变=0.8A×5Ω=4V
满足
U=4V+4V=8V
因灯的电压和变阻器的电压相等，电路的电流相等，根据P=UI得到灯和滑动变阻器功率相等，故D正确，不符合题意。
故选C。
二、填空题（本题共12小题，每空1分，共36分）
13. 2023年5月30日，神舟十五号与神舟十六号航天员乘组顺利会师太空。一声“老师好！”激起了无数中国学子的航天梦，这一声音是由航天员的声带______产生的；电视机前收看节目的观众听到的声音则是通过______传回地球的。
【答案】 ①. 振动 ②. 电磁波
【解析】
【详解】[1]声音是物体振动产生的，航天员的声音是由航天员的声带振动产生的。
[2]电磁波可以在真空中传播，电视机前收看节目的观众听到的声音则是通过电磁波传回地球的。
14. 如图为水沸腾前后温度变化特点的图像.当水温为89℃时，每隔1min记录一次水的温度，5min后水开始沸腾.水沸腾后持续加热一段时间，沸腾时温度___________（选填“升高”、“降低”或“不变”），水的沸点是___________℃，此时实验室的气压___________（选填“高于”、“等于”或“低于”）1个标准大气压。
【答案】 ①. 不变 ②. 99 ③. 低于
【解析】
【详解】[1][2]水在沸腾时吸收热量，温度保持不变。由图像知道，加热到第5min时，水的温度达到99℃，继续加热，水温不再升高，说明水从第5min开始沸腾，沸点是99℃。
[3]水在标准大气压下的沸点应该是100℃，根据水的沸点随气压的降低而降低的规律，可以得出，此时的大气压低于标准大气压。
15. 如图为“初识光的折射现象”的活动，在半透明水槽中放蚊香产生烟雾，打开激光笔，根据___________（选填“镜面”或“漫”）反射的原理，可观察到笔直光路，“笔直”说明________，在水槽内壁的光斑P点处做上标记，向水槽内慢慢注水，水槽底部光斑将___________（选填“向左移动”、“向右移动”或“不动”）。
【答案】 ①. 漫 ②. 光在同种均匀介质中沿直线传播的 ③. 向左移动
【解析】
【详解】[1]烟是固体颗粒，光遇到空气中小的固体颗粒发生漫反射，反射的光进入人的眼睛，人能看到光的传播路线。
[2]光传播路径是笔直的，笔直说明光在同种均匀介质中沿直线传播的。
[3]光从空气斜射入水或其它透明介质时，折射角小于入射角；将一束激光射至P点，形成一个光斑，向水槽内慢慢注水，光线在水面处发生折射，折射光线偏向法线，则水槽底部光斑的位置将向左移动，说明光从空气斜射入水中时，传播方向会发生改变。
16. 如图为某乘客将一枚硬币立在匀速直线行驶的动车窗台上，由于硬币具有___________，它能与动车保持相对静止。“纹丝不动”的硬币所受重力与窗台对它的支持力是一对___________（选填“平衡力”或“相互作用力”）。
【答案】 ①. 惯性 ②. 平衡力
【解析】
【详解】[1][2]某乘客将一枚硬币立在匀速直线行驶的动车窗台上，由于惯性会继续保持原来的运动状态，继续向前运动，硬币受到的重力与窗台对它的支持力大小相等、方向反向、作用在同一条直线上，作用在同一个物体上，符合二力平衡的条件，是一对平衡力。
17. 在春运时高铁由于雨雪天气大面积停运，如图是绿皮火车头牵引高铁，送万千游子回乡，绿皮火车头对高铁的牵引力___________（选填“大于”、“等于”或“小于”）高铁对火车头的力。小明调查发现，绿皮火车和高铁获取动力的方式不同，绿皮火车是靠内燃机，在冲程中提供动力：高铁是通过电气动力系统运行，将___________转化为机械能。
【答案】 ①. 等于 ②. 电能
【解析】
【详解】[1]绿皮火车头对高铁的牵引力和高铁对火车头的力是一对相互作用力，大小相等。
[2]高铁是通过电气动力系统运行，工作是需要消耗电能，获得机械能，将电能转化为机械能。
18. 张老师想网购一双鞋，她根据网页上的方法测量自己脚长，但是她的刻度尺量程太小为0~15cm，用分度值为0.1cm的刻度尺测量照片中脚的长度是______cm，根据测量结果，此脚的实际长度约是______cm。（结果保留两位小数）
【答案】 ①. 7.05 ②. 22.99
【解析】
【详解】[1]刻度尺分度值为0.1cm，读数时要估读到分度值下一位，则用分度值为0.1cm的刻度尺测量照片中脚的长度约为7.05cm。
[2] 用分度值为0.1cm的刻度尺测量照片中刻度尺的长度为4.60cm，则根据测量结果，此脚的实际长度约为
19. 小华用如图装置进行实验，闭合开关的瞬间，观察到小磁针___________的现象，说明电流周围存在磁场；还可以说明力可以改变物体的___________，小明用相同装置进行实验并没有观察到以上现象，则可能存在的问题是：___________（写出一个原因即可）。
【答案】 ①. 发生偏转 ②. 运动状态 ③. 小磁针与导线垂直放置
【解析】
【详解】[1]闭合开关的瞬间，导线中有电流通过，由于通电导线周围存在磁场，小磁针受到电流的磁场作用而发生偏转。
[2]小磁针受到力的作用由静止变为运动，说明力可以改变物体的运动状态。
[3]小磁针与导线垂直放置，小磁针在通电导线产生的磁场中受力平衡，不发生偏转。
20. 用如图起重机将质量为600kg的货物匀速提升5m，所用时间为60s。若动滑轮质量为30kg，不计绳重和摩擦，在起重机提升货物过程中，拉力为______N，起重机拉动绳子自由端做功的功率为______W；若提升更重的货物，此滑轮组的机械效率会______（选填“变大”、“变小”或“不变”）。
【答案】 ①. 2100 ②. 525 ③. 变大
【解析】
【详解】[1] 由图可知，承担物重的绳子段数，不计绳重和摩擦，则在起重机提升货物过程中，拉力为
[2] 绳子自由端移动距离为
则绳子自由端做功为
则绳子自由端做功的功率为
[3] 若提升更重的货物，在提升高度相同时，由于物重增大，则有用功增大，而额外功几乎不变，所以有用功在总功中所占的比例变大，机械效率会变大。
21. 如图是“将滑动变为滚动”的活动，小明把书放在桌面上，用一根橡皮筋拉动它前进；在书和桌面之间垫几支圆柱形铅笔，再拉动它前进。
（1）实验过程中，应该沿___________方向拉动橡皮筋，使图书做___________运动；
（2）根据两次橡皮筋的伸长情况，可以比较两种情况下图书所受拉力以及___________力的大小；
（3）若书上再放一个笔袋，橡皮筋的伸长将___________（选填“变长”、“不变”或“变短”）。
【答案】 ①. 水平 ②. 匀速直线 ③. 摩擦 ④. 变长
【解析】
【详解】（1）（2）[1][2][3]用橡皮筋水平匀速拉动书，书做匀速直线运动，处于平衡状态，由平衡条件可知，摩擦力等于橡皮筋的拉力，可以通过橡皮筋的伸长情况判断图书所受拉力以及摩擦力的大小。
（3）[4]若书上再放一个笔袋，则压力增大，其他条件不变，因此摩擦力增大，橡皮筋的伸长将变长。
22. 如图用钢球、木块和带有斜槽的长木板来探究物体的动能与哪些因素有关。
（1）如图甲，钢球在滚下斜槽的过程中，它的__________转化为动能，其动能大小是通过___________来反映的；
（2）如图乙利用弹簧推动钢球撞木块，将质量不同的两个钢球分别压缩同一弹簧到相同位置释放从而推动木块，___________（选填“能”或“不能”）探究动能大小与物体质量的关系；
（3）如图丙所示的交通标志牌是交通管理部门对不同车型设定的最高___________。
【答案】 ①. 重力势能 ②. 木块被推动的距离 ③. 不能 ④. 速度
【解析】
【详解】（1）[1]小钢球在滚下斜面的过程中，高度越来越低，小钢球运动的越来越快，重力势能减小，动能增大，重力势能转化为动能。
[2]小钢球推动木块运动的越远，小钢球做的功越多，小钢球具有的动能越大，所以动能大小是通过距离的大小来反映的。
（2）[3]钢球的动能是由弹簧的弹性势能转化而来的，钢球获得动能推动木块移动的距离与弹簧压缩程度有关，与钢球的质量无关，故无法控制质量不同的物体速度相同，所以不可以探究动能大小与物体质量的关系。
（3）[4]不同车辆的质量不同，如果车辆行驶的速度相同，质量大的动能大，危险性更大，所以交通管理部门对不同车型设定的最高速度，质量大的最高速度小。
23. 核能是质量较小的原子核发生成质量较大的原子核发生聚变时释放的能量，1g核燃料聚变时释放的能量约为1×105kW·h，假设把1×105kW·h的能量完全转化为电能，可供年用电量为1000kW·h的家庭使用______年。太阳也是一个巨大的“核能火炉”，人类利用太阳能的实质是将太阳能转化为其他形式的能，请你写出一个相关实例：______。
【答案】 ①. 100 ②. 见解析
【解析】
【详解】[1] 因为
则假设把1×105kW·h的能量完全转化为电能，可供年用电量为1000kW·h的家庭使用100年。
[2] 人类利用太阳能的实质是将太阳能转化为其他形式的能，如太阳能热水器将太阳能转化为内能。
24. 小明和小华在实验室采用不同的方法测量酒精的密度。
（1）如图甲是小明先用天平测量烧杯和酒精的总质量为___________g，图乙为再将烧杯中的部分酒精倒入量筒中，测得烧杯和剩余酒精的质量为43.4g，测得的酒精密度为___________g/cm3；
（2）小华用电子密度计进行测量，①如图a中显示的20.00g表明测量支架所受的拉力是由质量为20.00g的玻璃砝码所产生的，如图b将玻璃砝码浸没在纯净水中（未接触到容器底和容器壁），示数变小，原因是玻璃砝码受到了水的___________，此时测量支架所受的拉力相当于11.00g的物体所产生的拉力，按下“密度”键后，电子密度计显示出纯净水的密度为0.996g/cm3，如图c所示；②提起玻璃砝码并擦干，再将其浸没在待测酒精溶液中（未接触到容器底和容器壁），按下“质量”键，示数变为12.00g，则该酒精溶液的密度约为___________g/cm3（精确到小数点后第三位）。
【答案】 ①. 77.4 ②. 0.85 ③. 浮力 ④. 0.889
【解析】
【详解】（1）[1][2]由图甲可知，烧杯和酒精的总质量为
m总=50g+20g+5g+2.4g=77.4g
量筒中酒精的质量
m=77.4g-43.4g=34g
由图乙可知，酒精的体积为
V=40mL=40cm3
酒精的密度
（2）①[3]砝码在水中受到水浮力，所以玻璃砝码浸没在纯净水中，示数变小。
②[4]据称重法，玻璃砝码浸没在纯净水中受到的浮力F浮1=G-F1，玻璃砝码浸没在酒精中受到的浮力F浮2=G-F2，由于玻璃砝码浸没在水中和酒精中，排开体积相同，可得
ρ酒≈0.889g/cm3
三、解答题（本题共6小题，共40分.其中第26（2）（3），30（2）①②小题应写出必要的解题过程）
25. 如图所示，光从玻璃斜射入空气，在图中画出反射光线和折射光线的大致位置。
【答案】
【解析】
【详解】反射光线和入射光线分居法线两侧，反射角等于入射角；光从玻璃中斜射入空气中，折射光线和入射光线分居法线两侧，折射角大于入射角，故作图如下：
26. 如图所示，用一细绳将氢气球系在地面上，在水平风力的作用下，氢气球保持静止状态，请在图中O点处画出氢气球受到的重力和细绳的拉力。
【答案】
【解析】
【详解】重力作用在重心上，方向为竖直向下；细绳的拉力沿着绳子的方向，且作用在重心上，故作图如下：
27. 在图中，根据通电螺线管周围静止小磁针N极的指向标出磁感线方向，并在括号内用“＋”“－”号标出电源的正、负极。
【答案】
【解析】
【详解】小磁针的右端为N极，左端为S极，由于异名磁极相互吸引，则螺线管右端为S极，左端一定是N极，在磁体周围的磁感线方向从N极指向S极。根据图示的线圈绕向和螺线管的N极，利用安培定则可以确定螺线管中电流的方向是从螺线管的右端流入，左端流出，因此电源的左端为负极，右端为正极。如图所示：
28. 如图甲是常用脚踏式翻盖垃圾桶的示意图。使用时，脚踩踏板A处，对踏板施加压力F，杠杆AB绕O1转动，通过连杆BC对上盖施力，使上盖绕转动而打开。若连杆BC对B点和C点施加的力均沿着连杆，且大小相等。
（1）该型号垃圾桶的部分元件是杠杆，当垃圾桶处于如图甲工作状态时，下列说法中正确的是___________；
A.杠杆AO1B和杠杆O2CD都是省力杠杆
B.杠杆AO1B和杠杆O2CD都是费力杠杆
C.杠杆AO1B为省力杠杆，杠杆O2CD为费力杠杆
D.杠杆AO1B为费力杠杆，杠杆O2CD为省力杠杆
（2）已知空桶的重力为120N，竖直放置在水平地面上，与地面的总接触面积为，此时该垃圾桶对地面的压强为多大___________?
（3）轻质杠杆AO₁B静止在图乙所示位置时，F=20N。已知，。则此时杠杆B端受到的力为多大___________?（）（结果保留一位小数）
【答案】 ①. C ②. 300Pa ③. 11.6
【解析】
【详解】（1）[1]对于杠杆AO1B，支点是，动力作用在点A，阻力作用在点B，动力臂小于阻力臂，属于费力杠杆。对于杠杆O2CD，支点是，动力作用在C点，阻力作用点在D点，动力臂小于阻力臂，属于费力杠杆。因此两个杠杆都属于费力杠杆。
故ABD不符合题意，C符合题意。
故选C。
（2）[2]该垃圾桶对地面的压强为
（3）[3]由杠杆平衡条件可得
即
解得。
29. 小明及实验小组用焦距为10cm的凸透镜探究凸透镜成像的规律。
（1）如图光具座，适当调节烛焰、光屏、凸透镜高度，使光屏与烛焰中心位于凸透镜的______；
（2）当蜡烛距离凸透镜30cm时，移动光屏，在光屏上承接到一个______（选填“放大”、“缩小”或“等大”）的清晰像，生活中的______就是根据该成像规律制成的；
（3）把蜡烛适当靠近凸透镜，应将光屏______（选填“靠近”或“远离”）凸透镜，才能再次承接到清晰的像；
（4）小明探究凸透镜所成实像的高度与物距、焦距的关系时，用高度相同的发光体以及焦距不同的凸透镜等器材进行了实验，部分实验数据如上表所示：
①由表中数据可知：物体高度、凸透镜焦距一定时，物距变大，所成实像高度______，物体高度、物距一定时，凸透镜焦距变大，所成实像的高度______；
②讲台上有一发光体，利用凸透镜和光屏观察发光体的像。小明所用凸透镜离发光体较近，小华所用凸透镜离发光体较远，发现两人光屏上呈现的像的高度相等，则小明所用凸透镜的焦距______小华所用凸透镜的焦距（选填“大于”、“等于”或“小于”）。
【答案】 ①. 主光轴上 ②. 缩小 ③. 照相机 ④. 远离 ⑤. 变小 ⑥. 变大 ⑦. 小于
【解析】
【详解】（1）[1] 为使得像成在光屏中心，应适当调节烛焰、光屏、凸透镜的高度，使光屏与烛焰中心位于凸透镜的主光轴上。
（2）[2][3] 凸透镜焦距为10cm，当蜡烛距离凸透镜30cm时，物距大于二倍焦距，成倒立、缩小的实像，应用是照相机。
（3）[4] 根据凸透镜成像的规律“物近像远像变大”，把蜡烛适当靠近凸透镜，应将光屏远离凸透镜，才能再次承接到清晰的像。
（4）[5] 由表中同一列数据可知：物体高度、凸透镜焦距一定时，物距变大，所成实像高度变小。
[6] 根据三个表的最后一行数据可知，物体高度、物距一定时，凸透镜焦距变大，所成实像的高度变大。
[7] 物体高度、凸透镜焦距一定时，物距变大，所成实像高度变小。物体高度、物距一定时，凸透镜焦距变大，所成实像的高度变大。小明所用凸透镜离发光体较近，但两人光屏上呈现的像的高度相等，说明小明所用凸透镜的焦距小于小华所用凸透镜的焦距。
30. 如图为“探究液体内部压强与哪些因素有关”的实验。
（1）实验中通过观察U形管两边液面___________来显示压强大小，手指轻按压强计上金属盒的橡皮膜，观察到U形管中液面不发生变化，说明该装置___________（选填“漏气”或“不漏气”）；
（2）对比甲、乙两图，说明液体内部压强与液体的___________有关；
（3）为了探究液体内部同一深度不同方向压强大小，应转动图乙装置中的___________（选填“①”、“②”、“③”或“④”）来改变金属盒橡皮膜的方向；
（4）如图丙在透明正方体塑料盒的上下左右四个面挖相同的圆孔，在孔的表面蒙上相同的橡皮膜a、b、c、d，抓住手柄将塑料盒竖直浸没到水中后静止，通过橡皮膜___________（选填“a”“b”“c”或“d”）发生形变可知，液体内部存在向上的压强；观察发现，橡皮膜c的形变程度比橡皮膜a更大，这说明___________，反映液体内部同一深度处各个方向压强大小相等的现象是___________。
【答案】 ①. 高度差 ②. 漏气 ③. 深度 ④. ① ⑤. c ⑥. 见解析 ⑦. 橡皮膜b、d的形变程度相同
【解析】
【详解】（1）[1][2]液体压强计就是利用U形管中液面的高度差来显示压强大小，压强越大，U形管液面高度差越大；若手指轻按压强计上金属盒的橡皮膜，观察到U形管中液面不发生变化，说明该装置漏气，使软管中的气体和大气相通，等于大气压强，橡皮膜受到压强时，软管内的气体压强不会发生变化，U形管中的液面就不会出现高度差。
（2）[3]由图甲乙知，容器中液体的密度相同，压强计金属盒放入水中深度不同，所以甲、乙两图的实验探究的是液体压强与液体深度的关系。
（3）[4]在图乙中，为了探究液体内部同一深度不同方向压强大小，应控制金属盒的橡皮膜在水中的深度不变，旋转旋钮改变金属盒的朝向，因此手应直接转动图乙装置中的①。
（4）[5]实验中，我们通过观察橡皮膜的形变来反映液体内部向各个方向都有压强，当橡皮膜c向上凸起时，说明液体内部存在向上的压强。
[6]橡皮膜c的形变程度比橡皮膜a的形变程度大，橡皮膜c的深度较大，这说明液体压强随深度的增加而增大。
[7]橡皮膜b、d处于水中相同深度处，若橡皮膜b、d的形变程度相同，说明液体内部同一深度处各个方向压强大小相等。
31. 小明同学在伏安法测电阻的实验中：
（1）小明同学连接了如图甲所示的电路，闭合开关，电流表_________示数电压表_________示数；（两空均选填“有”或“无”）
（2）他仔细检查电路，发现有一根导线连接错误，请你在错误导线打上“×”号，并用笔画线代替导线把它改到正确的位置上_________；
（3）改正后闭合开关，调节滑动变阻器，电压表、电流表示数如图乙所示，则R的阻值为_________Ω（结果保留一位小数）。一次实验数据存在误差接下来应通过_________的方法来减小误差；
（4）图丙是物理兴趣小组的同学自制的“电阻测量盒”，可以用来测量一个定值电阻的阻值、盒内有电源（电压不变但未知）、阻值已知的定值电阻R0、开关和电流表，并引出两根导线到盒外，他将盒外的两根导线分别与待测电阻R两端的接线柱相连，根据盒内开关的闭合、断开时电流表的示数，便可以计算出R的阻值，则图丙中设计的盒内电路图不符合要求的是_________。
A．B．C．D．
【答案】 ①. 无 ②. 有 ③. ④. 20.8 ⑤. 多次测量求平均值 ⑥. C
【解析】
【详解】（1）[1][2]电路中电流表与电压表串联后与定值电阻并联，电压表电阻很大，所以电流表没有示数，电压表与电源连通，测电源电压，故电压表有示数。
（2）[3]将连接定值电阻与滑动变阻器的导线去掉，再用导线将定值电阻右接线柱与电压表3V接线柱相连，如图所示
（3）[4]电流表连接的是小量程，分度值为0.02A，示数为0.12A。电压表连接的是小量程，分度值为0.1V，示数为2.5V。R的阻值
[5]一次实验数据存在误差，可以通过移动滑片改变电阻两端的电压和通过电阻的电流，获得多组数据后取平均值的方式来减小误差。
（4）[6] A．闭合开关S，两电阻并联，电流表测量干路电流；断开开关S，电路为只有R的简单电路，两次电流表的差值即为R0所在支路的电流，则可以用R0的阻值和流过R0的电流求得电源电压。并联电路支路电压等于电源电压，所以R两端的电压和电流均可以求得，因此可以求出R的阻值，故A不符合题意；
B．闭合开关S，R0被短路，电路为只有R的简单电路，记录电流表示数，可用电流表示数与R的乘积表示电源电压；断开开关S，R与R0串联，记录电流表示数，用此时的电流表示数与两电阻阻值之和的乘积表示电源电压，联立方程组，可求出电源电压及R的阻值，故B不符合题意；
C．闭合开关S，电路为并联电路，电流表测量R所在支路的电流；断开开关S，电流表断路，没有示数，因电源电压未知，所以无法求得R的阻值，故C符合题意；
D．闭合开关S，R被短路，电路为只有R0的简单电路，用此时电流表示数与R0阻值相乘，可求得电源电压；断开开关S，R与R0串联，用电源电压除以此时电流表示数，计算得到电路总电阻，再用总电阻减去R0，即可求得R的阻值，故D不符合题意。
故选C。
32. 某型号家用电热水壶外观如图甲所示，其电路原理图如图乙所示。电热水壶额定电压为220V，R1为发热电阻，其额定功率为1800W，R2为限流电阻，L为指示灯（2V；20mA），S1为蒸气开关，S2为防干烧开关。烧水时，在壶中加入适量的水，盖上壶盖，手动闭合S1，R1通电发热，使加热盘温度升高，开始烧水，同时L正常发光，水沸腾时，的水蒸气通过手柄上方的蒸气孔进入手柄，通过开关S1时，S1自动断开，且S1断开后无外力不能自动闭合。开关S2安装在加热盘上，处于闭合状态，当加热盘的温度达到时，S₂会自动断开，温度下降后S2会自动闭合。
（1）关于电热水壶结构和使用，下列说法错误的是___________；
A.为了安全起见，电热水壶的把手应该用塑料等隔热性好的绝缘材料
B.电热水壶的加热盘连接地线是为了防止热水壶漏电导致外壳带电伤人
C.若壶盖盖上烧水，水温达到100℃沸腾时，开关S1能自动断开
D.限流电阻R2的阻值为11000Ω
（2）在对该电热水壶进行防干烧功能测试时，室温为25℃。（忽略热量散失）
第一次：水壶不装水，直接闭合S1，指示灯发光，40s后S2自动断开，指示灯熄灭；
第二次：当电热水壶恢复室温后，加入质量为1.5kg、初温为25℃的水，测出将其烧开的时间为t1；
第三次：倒出壶中开水，立即向壶中加入质量为1.5kg、初温为25℃的水，测出将其烧开的时间为t2。（若倒出开水、倒入冷水的过程中壶体及加热盘温度保持不变）
①第一次不装水时，额定功率为1800W发热电阻R1，工作40s消耗的电能为多少___________?
②第二次加入质量为1.5kg、初温为25℃的水，将水烧开，t1时间内水吸收了多少热量___________?[设水沸腾的温度为，]
③t1和t2之差为___________s。
【答案】 ①. D ②. 72000J ③. ④. 30s
【解析】
【详解】（1）[1]A．烧水时，盖上壶盖，水沸腾时，的水蒸气通过手柄上方的蒸气孔进入手柄，手柄温度较高，因此为了安全，电热水壶的把手应该用塑料等隔热性好的绝缘材料，故A正确，A不符合题意；
B．电热水壶的加热盘连接地线，使金属外壳与大地相连，可以防止金属外壳漏电而发生触电事故，故B正确，B不符合题意；
C．若壶盖盖上烧水，水温达到100℃沸腾时，的水蒸气通过手柄上方的蒸气孔进入手柄，通过开关S1时，S1会自动断开，故C正确，C不符合题意；
D．由电路图可知，R2的电压为
R2与L串联，则限流电阻R2的阻值为
故D错误，D符合题意。
故选D。
（2）[2]第一次不装水时，额定功率为1800W的发热电阻R1，工作40s消耗的电能为
[3]将质量为1.5kg、初温为25℃的水烧开，t1时间内水吸收的热量为
[4]电热水壶升高100℃，用时40s，产生热量72000J，则电热水壶100℃降低到25℃电热盘放热
即用时30s。故两次烧开水所用时间差为30s。表1（f=5cm）
表2（f=10cm）
表3（f =15cm）
物距u/cm
像高h/cm
物距u/cm
像高h/cm
物距u/cm
像高h/cm
25
0.9
24
2.4
25
5.8
28
0.8
36
1.3
32
3.5
40
0.5
40
1.2
40
2.4
相关试卷
2024年江苏省梁溪区九年级中考第二次模拟考试物理试题： 这是一份2024年江苏省梁溪区九年级中考第二次模拟考试物理试题，共8页。
2024年江苏省梁溪区九年级中考第二次模拟考试物理试题： 这是一份2024年江苏省梁溪区九年级中考第二次模拟考试物理试题，共8页。
2024年江苏省无锡市梁溪区中考一模物理试题（原卷版+解析版）： 这是一份2024年江苏省无锡市梁溪区中考一模物理试题（原卷版+解析版），文件包含2024年江苏省无锡市梁溪区中考一模物理试题原卷版docx、2024年江苏省无锡市梁溪区中考一模物理试题解析版docx等2份试卷配套教学资源，其中试卷共36页， 欢迎下载使用。
