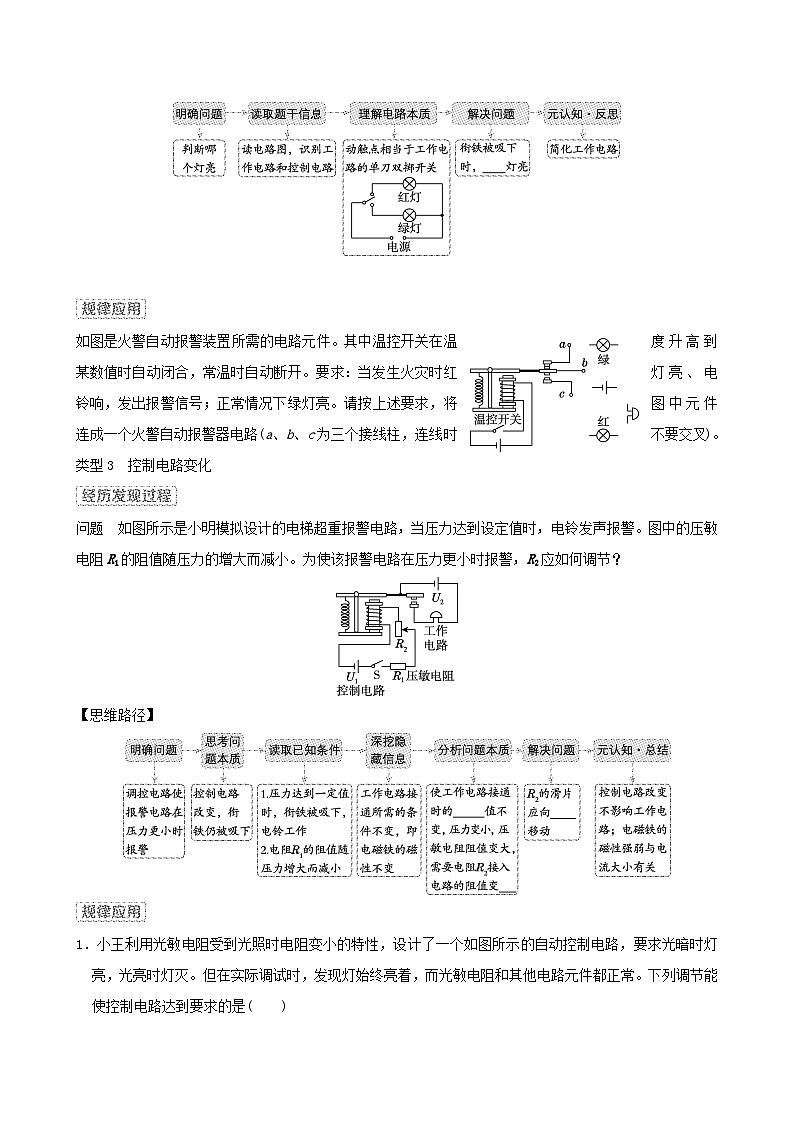

    2024九年级物理全册训练11电磁继电器的作用试卷(附答案沪科版)02
    还剩2页未读, 继续阅读
    下载需要10学贝 1学贝=0.1元
    使用下载券免费下载
    加入资料篮
    立即下载

    2024九年级物理全册训练11电磁继电器的作用试卷(附答案沪科版)

    展开
    这是一份2024九年级物理全册训练11电磁继电器的作用试卷(附答案沪科版),共4页。

    训练11 电磁继电器的作用1.认识电磁继电器,如图所示。2.低压控制电路的本质是“控制高压工作电路的开关”。3.控制电路的开关或触发控制电路工作的元件常为温控开关、光敏电阻、压敏电阻、热敏电阻等。类型1 理解控制电路的“开关”作用1.如图所示的是恒温箱的简易电路图,制作时,在________(填“煤油”或“水银”)温度计玻璃管中插入一段金属丝,电源的两极分别与玻璃管内液体和金属丝相连。其工作原理是:当恒温箱的温度到达设定温度后,控制电路接通,电磁铁有磁性,衔铁被________(填“吸下”或“弹起”),工作电路________(填“通电”或“断电”)。当箱内温度低于设定温度时,控制电路断开,衔铁________(填“吸下”或“弹起”),工作电路再次工作,从而保持恒温箱内温度恒定。(第1题)  (第2题)2.造成高速公路路面结构损坏严重的一个重要因素是车辆超载。小明想用压力传感器(当压力达到设定值时,它就接通电路)、电磁继电器,为某高速公路设计一个车辆超重的报警装置。当车辆超重时,信号灯就发光,请你在图中为他连接好电路。类型2 理解工作电路的连接方式问题 如图所示的电磁继电器,当衔铁被吸下时,哪个灯亮?【思维路径】如图是火警自动报警装置所需的电路元件。其中温控开关在温度升高到某数值时自动闭合,常温时自动断开。要求:当发生火灾时红灯亮、电铃响,发出报警信号;正常情况下绿灯亮。请按上述要求,将图中元件连成一个火警自动报警器电路(a、b、c为三个接线柱,连线时不要交叉)。类型3 控制电路变化问题 如图所示是小明模拟设计的电梯超重报警电路,当压力达到设定值时,电铃发声报警。图中的压敏电阻R1的阻值随压力的增大而减小。为使该报警电路在压力更小时报警,R2应如何调节?【思维路径】1.小王利用光敏电阻受到光照时电阻变小的特性,设计了一个如图所示的自动控制电路,要求光暗时灯亮,光亮时灯灭。但在实际调试时,发现灯始终亮着,而光敏电阻和其他电路元件都正常。下列调节能使控制电路达到要求的是(  )A.减少电磁铁线圈的匝数 B.抽出电磁铁中的铁芯C.滑动变阻器滑片P向右移动 D.减小控制电路的电源电压(第1题)   (第2题)2.寒冬,为给小鸡仔提供温暖的环境,小明制作了恒温箱系统,原理如图。控制电路由电磁继电器、滑动变阻器R1、热敏电阻R2(安装在恒温箱内,阻值随温度升高而显著减小)、低压电源等组成。加热电路由电源、电热丝R3和R4等组成。调好R1阻值,闭合开关S1、S2,箱内温度升高到设定值后即在小范围内波动,且降温阶段降温比较平缓。(1)温度升高时,电磁铁磁性________(填“增强”或“减弱”);(2)R3阻值________(填“大于”或“小于”)R4阻值;(3)将R1的阻值稍微调小一些,恒温箱控制的温度将________。训练11 电磁继电器的作用类型1【经历发现过程】1.水银;吸下;断电;弹起2.解:如图所示。类型2【经历发现过程】绿【规律应用】解:如图所示。类型3【经历发现过程】电流;小;上【规律应用】1.C 2.(1)增强 (2)小于 (3)降低
