福建省泉州市2024年中考一模物理试卷(含答案)

这是一份福建省泉州市2024年中考一模物理试卷(含答案)，共23页。试卷主要包含了单选题，填空题，作图题，简答题，实验题，计算题等内容，欢迎下载使用。


一、单选题
1．发热服是利用电流的热效应让衣服发热。发现电流产生的热量与电流大小、导体的电阻以及通电时间的关系的科学家是( )
A.焦耳B.欧姆C.法拉第D.奥斯特
2．下列估测的数据中最接近生活实际的是( )
A.泉州地区冬季最低气温为20℃B.让人感觉舒适的温度约为25℃
C.我国家庭电路的电压为380VD.家用电视机的额定功率为10W
3．下列行为符合安全用电原则的是( )
A.雷雨天气站在大树下避雨
B.空气开关跳闸后，立即合上
C.使用测电笔时，手与金属体笔尾接触
D.发现有人触电，立即用手将触电者拉开
4．《中共中央国务院关于全面推进美丽中国建设的意见》中提出，应大力发展非化石能源，加快构建新型电力系统。则应大力开发的能源是( )
A.石油B.天然气C.煤炭D.太阳能
5．Wi-Fi是一种短距离无线网络通信技术，为无线上网提供了极大的方便。Wi-Fi传递信息是利用( )
A.电磁波B.超声波C.次声波D.红外线
6．用电器工作时将电能转化为其他形式的能量。与电饭锅工作时能量转化情况相同的用电器是( )
A.电风扇B.电熨斗C.电冰箱D.电视机
7．图为四冲程汽油机工作原理示意图，其中压缩冲程是( )
A.B.
C.D.
8．我国黑龙江漠河地区冬季的气温可达-50℃，该地区测量气温使用的是酒精温度计而不是水银温度计，这是由于与水银相比，酒精的( )
A.内能小B.沸点低C.凝固点低D.比热容大
9．研究人员发明了一种新型陶瓷，它具有隔热、绝缘、密度小、韧性高、易形变等特点。该材料适合用来制造( )
A.水果刀B.新型消防服C.输电导线D.飞机机翼
10．如图，加油站工作人员提取油枪加油前，手必须触摸静电释放器，以清除身体上的静电，确保安全。下列说法正确的是( )
A.静电释放器可由玻璃制成
B.身体上的静电是人体与衣服摩擦过程创造的
C.清除静电后，人体上的正、负电荷全部消失
D.清除静电时，人体的静电经静电释放器释放到大地

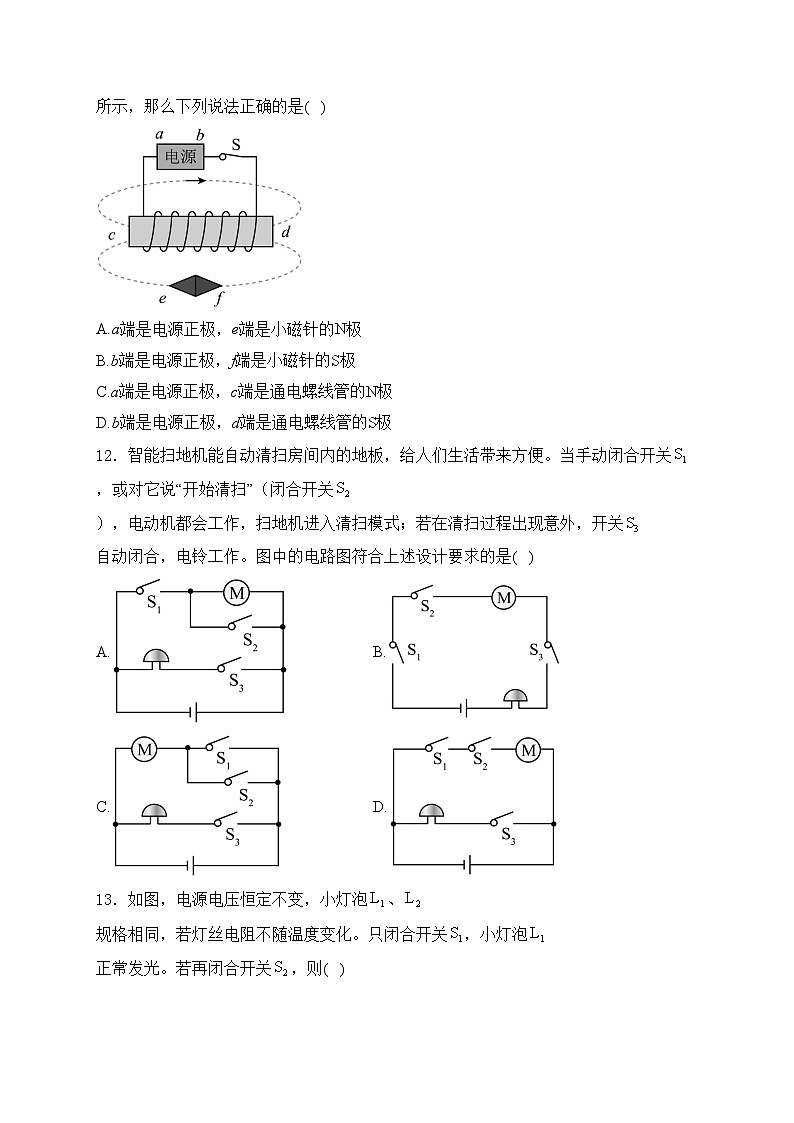

11．如图，闭合开关S后，小磁针处于静止状态，通电螺线管的磁感线方向如图中箭头所示，那么下列说法正确的是( )
A.a端是电源正极，e端是小磁针的N极
B.b端是电源正极，f端是小磁针的S极
C.a端是电源正极，c端是通电螺线管的N极
D.b端是电源正极，d端是通电螺线管的S极
12．智能扫地机能自动清扫房间内的地板，给人们生活带来方便。当手动闭合开关，或对它说“开始清扫”（闭合开关），电动机都会工作，扫地机进入清扫模式；若在清扫过程出现意外，开关自动闭合，电铃工作。图中的电路图符合上述设计要求的是( )
A.B.
C.D.
13．如图，电源电压恒定不变，小灯泡、规格相同，若灯丝电阻不随温度变化。只闭合开关，小灯泡正常发光。若再闭合开关，则( )
A.小灯泡变暗，正常发光
B.小灯泡、都正常发光
C.电流表示数变小，电压表示数变小
D.电流表示数变大，电压表示数变大
14．如图，电源电压恒定不变，为定值电阻。闭合开关S，滑动变阻器滑片P向右移动的过程中( )
A.与A的示数之积变大B.与的示数之和变大
C.与A的示数之比变大D.与A的示数之比变大
二、填空题
15．碘是人体必需的微量元素之一、碘的熔点为113.7℃，固态碘是_______（选填“晶体”或“非晶体”）。在试管中放入少量的碘，将试管放入热水中，固态碘会迅速________为碘蒸气（填物态变化名称）。
16．泉州西湖公园水域面积大，不但可以美化环境，还可以调节周围环境的气温，这是由于水的________大；冬天，附近居民常在西湖公园晒太阳，这是通过________改变内能，使人身体感到暖和。
17．夏季，将分别装有冰水和热水的甲、乙两只烧杯，放置在室内一会儿，如图。发现两只烧杯壁上都有小水珠，原因是发生了________现象（填物态变化名称），其中小水珠出现在烧杯外壁的是________烧杯。
18．图是我国早期的指南针——“司南”。“司南”静止时指向南北是受________的作用，其中“柢”指南，“柢”为________极。
19．图是电子式电能表，表盘中“3200 imp/kW·h”表示用电器每消耗1kW·h的电能，指示灯闪烁3200次。为测量微波炉的实际功率，关闭家中其它的用电器，仅让微波炉单独工作2min，观察到电能表在这段时间内闪烁160次，则微波炉在这段时间内消耗的电能是________kW·h，实际功率是_______W。
20．如图甲，电源电压恒为6V，定值电阻R为5Ω，小灯泡L的图象如图乙所示，则电路的总电流为________A，若将定值电阻R和小灯泡L串联后接在电压为6V的电源上，此时小灯泡L的电功率为________W。
三、作图题
21．将电池和电动机的元件符号，分别画在图中的两个虚线框内，使之成为一个完整的电路要求开关、闭合时，小灯泡和电动机均能工作，开关能同时控制小灯泡和电动机图中箭头所指的方向表示电路接通时的电流方向。
22．图甲为一个带开关的插座，开关闭合时，插座可提供工作电压。请在图乙中，将电路连接完整，要求符合安全用电原则。

四、简答题
23．小华家想更换一台储水式电热水器。商场内有甲、乙、丙三种规格的电热水器，额定容量均为40L，额定电压均为220V，额定功率分别为1500W、2000W和2500W。若家里供电热水器使用的插座的额定电流为10A，在安全用电的情况下，让电热水器中的水提高相同温度，用时最短（不考虑热损失），应购置哪种规格的电热水器？请用学过的物理知识分析说明。
五、实验题
24．图甲是探究水在沸腾前后温度变化特点的实验装置。
（1）安装实验器材时，铁圈的高度应根据________进行调节；
（2）实验进行一段时间后，温度计的示数如图甲所示，此时水的温度为________℃；
（3）实验时，观察到水沸腾前后气泡在上升过程中的变化情况不同，图乙是表示水沸腾________的气泡在上升过程中的变化情况；
（4）图丙是根据实验数据绘制的水沸腾前后温度随时间变化的图象，分析图象可得：水在沸腾过程中，继续吸热，温度________；实验时水面上方附近的气压________（选填“大于”“等于”或“小于”）1个标准大气压。
25．图是探究物质吸热能力大小情况的实验装置。
（1）实验时，应取质量________的A、B两种液体，分别倒入两个相同的烧杯中，用两个相同的酒精灯加热。当它们吸收的热量相同时，通过比较________来判断吸热能力的强弱；
（2）下表是实验时记录的数据。分析实验数据可知：从开始加热到温度升高至42℃时，A、B两液体吸收热量关系为________；液体________的吸热能力强。
（3）完成实验后，实验小组进行反思，认为实验过程中存在一些不好控制的因素导致实验结果有误差，请列举一条：________
26．图是探究电流与电阻关系的电路图，电源电压恒为4.5V，实验中定值电阻R的阻值分别为5Ω、10Ω、15 Ω、20Ω。
（1）在连接电路的过程中，开关S应_______；闭合开关S前，滑动变阻器的滑片P应移至________端；
（2）闭合开关S，电流表与电压表均有示数，但移动滑动变阻器滑片P，两表的示数几乎没变化，原因可能是________；
（3）排除故障后，更换阻值不同的电阻R，进行多次实验，实验数据记录如表。分析表中数据可知：
①实验时，保持定值电阻R两端的电压为________V；
②保持电压不变时，电流与电阻成________关系；
③滑动变阻器的最大阻值至少为________Ω，才能完成上述实验；
（4）实验时，将15Ω的电阻替换另一定值电阻，正确接入电路，未移动滑动变阻器的滑片P就直接闭合开关，此时电流表示数为0.18A，则被15Ω电阻替换的定值电阻为________Ω。
27．如图是探究通电螺线管外部磁场方向的实验装置。
（1）实验中小磁针的作用是________；
（2）开关闭合后，小磁针静止时的指向如图所示螺线管a端和小磁针的N极相吸，螺线管b端和小磁针的S极相吸。这说明通电螺线管周围存在着磁场，a端为________极，b端为________极；
（3）断开开关，将电源的正负极对调接入电路中，再次闭合开关后，发现小磁针转动180°，由此可知；通电螺线管外部磁场方向与螺线管中的电流________有关；
（4）为了使该通电螺线管的磁场增强，可采取的有效措施是________。（写出一条即可）
28．用图甲的实物电路图，测量标有“2.5V”字样的小灯泡正常发光时的电阻，滑动变阻器的规格为“20 Ω 1A”；
（1）用笔画线代替导线，将图甲中的实物电路连接完整。要求：滑动变阻器的滑片P向A端滑动时，电流表示数变小；
（2）正确连接好电路，闭合开关，发现小灯泡不亮，电流表、电压表都有示数，其原因可能是________；
（3）实验时，移动滑动变阻器的滑片P到某一位置时，电压表的示数如图乙所示，为________V；要测量小灯泡正常发光时的电阻，应将滑动变阻器的滑片P向________端移动，直至电压表的示数为2.5V，此时电流表的示数为0.25A，则小灯泡正常发光时的电阻为________Ω。
（4）实验时，若不使用电流表，在原有实验器材的基础上，增加一个电阻箱R和一个开关，也可测出小灯泡正常发光时的电阻，电路图如图所示。请完成下列实验步骤；
①正确连接电路后，________，调节滑动变阻器的滑片P，直至电压表的示数为2.5 V；
②保持滑动变阻器滑片P的位置不变，________，调节电阻箱的阻值，直至电压表的示数也为2.5 V，此时电阻箱的阻值即为小灯泡正常发光时的阻值。
六、计算题
29．家里的天然气热水器上铭牌标注的效率大于88%。为了探究铭牌标注的效率是否真实，用该天然气热水器将质量为16kg的水从20℃加热到45℃，观察到天然气表的示数由变为。已知水的比热容为，天然气热值为。问：
（1）水吸收的热量；
（2）所用的天然气完全燃烧放出的热量；
（3）该天然气热水器铭牌上标注的效率是否真实？
30．图甲为某款电热扇，具有高温、低温两挡功能，其简易电路图如乙所示，和均为阻值不变的电热丝，的阻值为121Ω，电动机工作时可使电热扇往复转动。电热扇部分参数如下表所示。求：
（1）电动机不工作时，电热扇处于低温挡时的功率；
（2）的阻值；
（3）电动机正常工作10min，线圈产生的热量。
31．图是可自动调节浴室温度的灯暖型浴霸的简易电路图。控制电路中，电源电压为，定值电阻的阻值为15Ω，热敏电阻R的阻值随温度变化关系如下表所示，电磁继电器线圈电阻不计。工作电路中，电源电压恒为220 V，浴霸的两只灯泡均标有“220V 275W”的字样。当通过电磁继电器线圈的电流I达到60mA时，衔铁被吸下，工作电路断开；当通过电磁继电器线圈的电流时，衔铁被释放，工作电路闭合。
（1）求工作电路闭合时，通过工作电路的总电流；
（2）若浴室的温度不能超过40℃，求控制电路电源电压的最小值；
（3）若控制电路电源电压为12V，求浴室温度的调节范围；
（4）为了使浴室的控制温度升高，只增加电磁继电器线圈的匝数，这种方法是否可行？请说明理由。
参考答案
1．答案：A
解析：A.英国物理学家焦耳做了大量实验，于1840年最先精确地确定了电流产生的热量跟电流、电阻和通电时间的关系，故A符合题意；
B.导体中的电流，与这段导体两端电压成正比，与这段导体的电阻成反比--这一规律最早是德国物理学家欧姆发现的，被命名为欧姆定律，故B不符合题意；
C.法拉第在奥斯特的启发下，研究了磁场与电流的关系，最终通过十年的努力终于发现了电磁感应现象，发明了发电机，使人类进入了电气时代，故C不符合题意；
D.1820年丹麦物理学家奥斯特通过实验发现了通电导体周围存在磁场，故D不符合题意。
故选A。
2．答案：B
解析：A.泉州地区冬季最低气温为10℃，故A不符合题意；
B.让人感觉舒适的温度约为18~25℃，故B符合题意；
C.我国家庭电路的电压为220 V，故C不符合题意；
D.家用电视机的额定功率约为150 W，故D不符合题意。
故选B。
3．答案：C
解析：A.大树容易引起尖端放电，雷雨天气站在大树下避雨有可能遭到雷击，故A不符合题意；
B.空气开关跳闸后，应先排除故障然后再合上，故B不符合题意；
C.使用测电笔时，手必须与金属体笔尾接触，不能接触笔尖金属体，故C符合题意；
D.发现有人触电，应先断开电源，再将触电者拉开，故D不符合题意。
故选C。
4．答案：D
解析：ABC.石油、天然气、煤炭都是从地下开采出来的，是经过长时期的地质作用而形成的，是三大化石能源，故ABC不符合题意；
D.太阳能直接由太阳光获得，不是化石能源，故D符合题意。
故选D。
5．答案：A
解析：电磁波能够传递信息，WiFi就是利用了电磁波中的微波技术进行信息传递的，故A符合题意，BCD不符合题意。
故选A。
6．答案：B
解析：电饭锅主要将电能转化为内能。
A.电风扇主要将电能转化为机械能，故A不符合题意；
B.电熨斗主要将电能转化为内能，故B符合题意；
C.电冰箱主要将电能转化为机械能，故C不符合题意；
D.电视机主要将电能转化为声能和光能，故D不符合题意。
故选B。
7．答案：B
解析：压缩冲程中，进气阀和排气阀同时关闭，活塞上行压缩缸内气体，故B符合题意，ACD不符合题意。
故选B。
8．答案：C
解析：该地区测量气温使用的是酒精温度计而不是水银温度计，是因为水银的凝固点是-39℃，在-50℃的环境中已经凝固，水银温度计无法使用；酒精的凝固点比水银低得多，为-117℃，在-50℃的低温下仍为液态，酒精温度计可以正常使用，故C符合题意，ABD不符合题意。
故选C。
9．答案：B
解析：新型陶瓷，既可以像海绵一样变形，也能像陶瓷一样隔热、绝缘，同时具有超轻、高韧性等特点；
A.水果刀需要一定的硬度，故A不符合题意；
B.新型消防服的特点与该陶瓷的特点相同，故B符合题意；
C.输电线用电阻较小的导体制成，该陶瓷绝缘，不能用来制作输电导线，故C不符合题意；
D.飞机机翼应采用具有高强度、抗压能力强以及耐腐蚀性等，该陶瓷易形变，不能用来制作飞机机翼，故D不符合题意。
故选B。
10．答案：D
解析：A.为了将人体的静电释放掉，则静电释放器应该是导体，而玻璃是绝缘体，故A错误；
B.人身体与衣物摩擦带电，是由于电荷发生了转移，故B错误；
C.清除静电后，人体的所带的电荷发生转移，但人体内的正负电荷不会消失，故C错误；
D.除静电时，人体、静电释放器和大地连通构成回路，人体的静电经静电释放器释放到大地，故D正确。
故选D。
11．答案：C
解析：通电螺线管外部磁感线从N极出发，回到S极，所以通电螺线管c端为N极，d端为S极；根据右手螺旋定则可知，电流从通电螺线管左端流入，右端流出，所以电源a端为正极，b端为负极；小磁针N极指向为磁场方向，磁感线方向表示磁场方向，所以小磁针f端为N极，e端为S极，故C正确，ABD错误。
故选C。
12．答案：C
解析：
13．答案：B
解析：CD.由图得，只闭合开关，电路为的简单电路，电压表测量电源电压，电流表测量电路电流；再闭合开关，两灯并联，电压表测量电源电压，电流表测量电路电流，此时电路电阻变小，则电路电流变大，因此电压表示数不变，电流表示数变大，故CD不符合题意；
AB.闭合开关，小灯泡正常发光，说明电源电压等于的额定电压；小灯泡、规格相同，再闭合开关，两灯并联，两灯的电压均为额定电压，两灯均正常发光，故A不符合题意，B符合题意。
故选B。
14．答案：D
解析：
15．答案：晶体；升华
解析：固态碘有熔点，所以固态碘是晶体。
在试管中放入少量的碘，将试管放入热水中，热水的温度低于碘的熔点，碘不会熔化，所以，固态碘会迅速升华为碘蒸气。
16．答案：比热容；热传递
解析：泉州西湖公园水域面积大，可以调节周围环境的气温，这是由于水的比热容大，和其它物质相比，吸收或放出相等热量时，温度变化较小，可以减小环境的温差。
冬天，附近居民常在西湖公园晒太阳，人体从阳光中吸收热量，这是通过热传递改变内能，使人身体感到暖和。
17．答案：液化；甲
解析：在甲杯中装上冰水，空气中温度较高的水蒸气遇到冷的杯壁会液化成小水珠，附在杯壁的外侧。在乙杯中装上热水，热水蒸发产生的水蒸气温度较高，遇到冷的杯壁液化形成小水珠，附在杯壁的内侧。所以，两只烧杯壁上都有小水珠，原因是发生了液化现象，其中小水珠出现在烧杯外壁的是甲烧杯。
18．答案：地磁场；南
解析：“司南”受地磁场的作用，发生转动的，最后静止时指向南北。
其中“柢”指南，即指向地理南极，地磁北极在地理南极附近，由异名磁极相吸引得，“柢”为司南南极。
19．答案：0.05；1500
解析：微波炉在这段时间内消耗的电能是
微波炉的实际功率是
20．答案：1.7；1.6
解析：由图可知，灯泡和电阻并联，电源电压恒为6V，由并联电路电压的规律可知灯泡L两端的电压是6V，由图乙可知，通过灯泡的电流是0.5A，通过定值电阻的电流
电路的总电流
若将定值电阻R和小灯泡L串联后接在电压为6V的电源上，因串联电路中总电压等于各分电压之和，串联电路中各处的电流相等，且电源电压为6V，由图乙可知，灯泡两端的电压是4V，通过它的电流是0.4A，此时电阻两端的电压是
电源电压
符合题意，此时小灯泡L的电功率为
21．答案：
解析：开关、闭合时，小灯泡和电动机均能工作，小灯泡和电动机是并联，开关能同时控制小灯泡和电动机，开关应在干路上，根据电流方向可知，在右边的虚线框位置上是电动机，在左边虚线框上是电源，电源正极朝下，如图所示：
22．答案：
解析：三孔插座的接法：上孔接地线、左孔接零线、右孔接火线，为了用电的安全，开关接在右孔与火线之间，如图所示：
23．答案：应选购额定功率为2000W的电热水壶
解析：该插座能接入的用电器最大功率为
所以不能选购额定功率为2500W的电热水器；三种规格的电热水器额定容量相同，装满水，水的体积相同，由可知水的质量相同，让电热水器中的水提高相同温度，由可知水吸收的热量的相同，不考虑热损失，电热水器消耗的电能相等，由可知，电功率大的热水壶用时短，所以应选购额定功率为2000W的电热水壶。
24．答案：（1）酒精灯外焰高度；（2）93；（3）前；（4）保持不变；等于
解析：（1）实验时，要用酒精灯外焰加热，安装实验器材时，铁圈的高度应根据酒精灯外焰高度进行调节。
（2）温度计的分度值为1℃，此时水的温度为93℃。
（3）水沸腾前，水的下部温度较高，上部温度较低，气泡上升过程中温度降低，其中的水蒸气液化成水，气泡体积变小；水沸腾时，水的整体温度相同，气泡上升时，不断有水汽化成水蒸气进入气泡，气泡体积增大；图乙是表示水沸腾前的气泡在上升过程中的变化情况。
（4）分析图象可得：水在沸腾过程中，继续吸热，温度保持在100℃不变，所以水的沸点为100℃；1个标准大气压下，水的沸点是100℃，所以，实验时水面上方附近的气压等于1个标准大气压。
25．答案：（1）相同；升高的温度；（2）小于；A；（3）见解析
解析：（1）根据比较吸热能力的方法，要控制不同物质的质量相同，实验时，应取质量相同的A、B两种液体，分别倒入两个相同的烧杯中，用两个相同的酒精灯加热。当它们吸收的热量相同时，通过比较升高的温度来判断吸热能力的强弱，升高温度慢的物质吸热能力强。
（2）分析实验数据可知：从开始加热到温度升高至42℃时，A、B两液体加热时间分别为3分钟和4分钟，由转换法，吸收热量关系为小于；因从34℃升高到42℃，A、B的加热时间分别为2分钟和1分钟，A液体加热时间较长，吸收的热量较多，说明液体A的吸热能力强。
（3）两物质初温不同，散热的速度不相同，故不易控制相同吸热相同。
26．答案：（1）断开；B；（2）见解析；（3）3；反比；10；（4）20
解析：（1）为保护电路，连接电路时，开关S应断开；在闭合开关前，滑动变阻器的滑片应滑至最大阻值处，由图可知，应将滑片滑至B端。
（2）闭合开关，电流表和电压表均有示数，说明电路是通路，但移动滑动变阻器的滑片时，两表的示数几乎没变化，可能是将滑动变阻器的下面两个接线柱接入电路。
（3）①由表中数据可知，保持定值电阻R两端的电压为
②由表中数据可知，电阻两端的电压保持不变，可以得到电压不变时，电流与电阻成反比。
③根据串联电路电压的规律，变阻器分得的电压
变阻器分得的电压为电压表示数的0.5倍，根据分压原理，当接入20Ω电阻时，变阻器连入电路中的电阻为
即滑动变阻器的最大阻值至少需要10Ω。
（4）将15Ω的电阻替换另一定值电阻，未移动滑动变阻器的滑片P就直接闭合开关，此时电流表示数为0.18A，此时电路的总电阻
此时变阻器连入电路的电阻为
由表中数据可知，替换另一定值电阻是，电路中的电流为
与表中电流表的示数不相同，不符合题意；
替换另一定值电阻是，电路中的电流为
与表中电流表的示数不相同，不符合题意；
替换另一定值电阻是，电路中的电流为
与表中电流表的示数相同，符合题意。
27．答案：（1）见解析；（2）S；N；（3）方向；（4）增大电源电压
解析：（1）小磁针静止时北极所指的方向即为该点的磁场方向，实验中，通过小磁针的北极指向可以判断磁场的方向。
（2）螺线管的a端和小磁针的N极相互吸引；螺线管的b端和小磁针的S极相互吸引；这说明通电螺线管周围存在着磁场，根据名磁极相互吸引，a端为S极，b端为N极。
（3）将电源的正负极对调接入电路中，改变通电螺线管中的电流方向，发现小磁针指向转动180°，可以得到通电螺线管外部的磁场方向与螺线管中电流方向有关。
（4）通电螺线管的匝数越多，通过螺线管的电流越大，通电螺线管的磁场越强，为了使通电螺线管的磁场增强，可以增大电源电压。
28．答案：（1）见解析；（2）通过灯泡的电流太小；（3）2.3；B；10；（4）闭合开关，断开；闭合开关，断开
解析：（1）实验中，滑动变阻器英语灯泡串联，滑动变阻器的滑片P向A端滑动时，电流表示数变小，说明滑动变阻器接入电路的电阻增大，即滑动变阻器应接右下接线柱；电压表接在灯泡两端，测灯泡两端的电压，灯泡的额定电压为2.5V，电压表接小量程；小灯泡的电阻约为10Ω，灯泡额定电压下的电流约为
灯泡的额定电流小于0.6A，电流表接小量程，实物图如图
（2）正确连接好电路，闭合开关，电流表、电压表都有示数，说明电路是通路，发现小灯泡不亮，其原因可能是通过灯泡的电流太小，应减小滑动变阻器的值，观察灯泡是否发光。
（3）图乙，电压表使用0~3V量程，分度值0.1V，示数为2.2V。灯泡电压低于额定电压2.5V，要使灯泡正常发光，根据分压原理，需增大灯泡两端的电压，减小变阻器两端的电压，即减小变阻器连入阻值，滑片向B端移动。
当灯泡两端的电压等于2.5V时，对应的电流值为0.2A，小灯泡正常发光的电阻
（4）①正确连接电路后，闭合开关，断开，调节滑动变阻器的滑片P，直至电压表的示数为2.5 V，此时灯泡正常发光。
②保持滑动变阻器滑片P的位置不变，闭合开关，断开，调节电阻箱的阻值，直至电压表的示数也为2.5 V，此时①②两种情况的电路结构相同，电阻相同，电阻箱的阻值即为小灯泡正常发光时的阻值。
29．答案：（1）；（2）；（3）真实
解析：（1）水吸收的热量为
（2）消耗天然气的体积为
所用的天然气完全燃烧放出的热量为
（3）天然气热水器的热效率为
该天然气热水器的热效率大于88%，铭牌上标注的效率是真实的。
30．答案：（1）400W；（2）121Ω；（3）6J
解析：（1）由电路图可知，电动机不工作时，当开关放在2、3位置时只有电阻工作时，电阻较大，由可知电功率较小，处于低温挡；当开关放在3、4位置时两电阻并联，总电阻较小，由可知电功率较大，处于高温挡；电热扇处于低温挡时的功率为
（2）当电热扇处于高温挡时，电阻和并联，根据并联电路电功率的规律知，的电功率为
的阻值为
（3）根据知，电动机的电流
电动机正常工作10min内部线圈产生的热量
31．答案：（1）2.5A；（2）9.9V；（3）20~36℃；（4）见解析
解析：（1）工作电路闭合时，两灯并联，两灯的工作电压均为额定电压220V，由与并联电路特点得，通过工作电路的总电流
（2）控制电路中、、电磁继电器串联，电磁继电器线圈电阻不计。若浴室的温度不能超过40℃，则当热敏电阻的温度为40℃时，衔铁断开，两灯不工作。由表格中数据得，此时热敏电阻电阻为150Ω；当通过电磁继电器线圈的电流时，由欧姆定律与串联电路电压特点得，控制电路电源电压的最小值
（3）若控制电路电源电压为12V，由欧姆定律得，当通过电磁继电器线圈的电流I达到60mA时，衔铁被吸下，工作电路断开，此时控制电路的电阻为
热敏电阻电阻为
由表格中数据得，浴室温度为36℃。
当通过电磁继电器线圈的电流时，衔铁被释放，此时控制电路的电阻为
热敏电阻R1电阻为
由表格中数据得，浴室温度为20℃，则浴室温度的调节范围为20~36℃。
（4）增加电磁继电器线圈的匝数，其他条件不变时，电磁铁磁性增强，则当控制电路中电流较小时，衔铁就会被吸下，由欧姆定律得，此时控制电路中总电阻较大，阻值不变，则此时热敏电阻的阻值较大，由表格中数据得，浴室温度变小，即当浴室温度较小时，浴霸就停止工作，故无法使浴室的控制温度升高，则这种说法不可行。
加热时间t/min
0
1
2
3
4
A的温度/°C
30
34
38
42
46
B的温度/°C
10
18
26
34
42
实验次数
电阻R/Ω
电流表示数I/A
1
5
0.6
2
10
0.3
3
15
0.2
4
20
0.15
额定电压
220V
高温挡加热功率
800W
电动机功率
22W
电动机线圈电阻
1Ω
温度t/°C
16
20
24
28
32
36
40
电阻/Ω
300
285
265
243
215
185
150
