2024年山东省济南市中考物理模拟试题（三）（原卷版+解析版）
展开
这是一份2024年山东省济南市中考物理模拟试题（三）（原卷版+解析版），文件包含2024年山东省济南市中考物理模拟试题三原卷版docx、2024年山东省济南市中考物理模拟试题三解析版docx等2份试卷配套教学资源，其中试卷共28页， 欢迎下载使用。
一、选择题（本大题共15小题。1—10题为单选；11—15题为多选。每小题给出的四个选项中，至少有两个选项符合题目的要求。将答案填在下表中。）
1. 2020年以来，新冠病毒肆虐全球，用科学战胜病毒就要对微观领域进行研究，病毒是一个核酸分子（DNA或RNA）与蛋白质的非细胞形态。下列微粒按空间尺度从大到小顺序排列的是（ ）
A. 病毒、质子、原子、原子核
B. 原子核、病毒、原子、质子
C. 病毒、原子、原子核、质子
D. 原子、病毒、原子核、质子
【答案】C
【解析】
【详解】病毒是一种物质，物质是由分子构成的，分子是由原子构成的，原子是由位于中心的原子核和核外电子构成的，原子核又是由质子和中子构成。根据分析可知：按空间尺度从大到小进行排列的是病毒、原子、原子核、质子。
故选C。

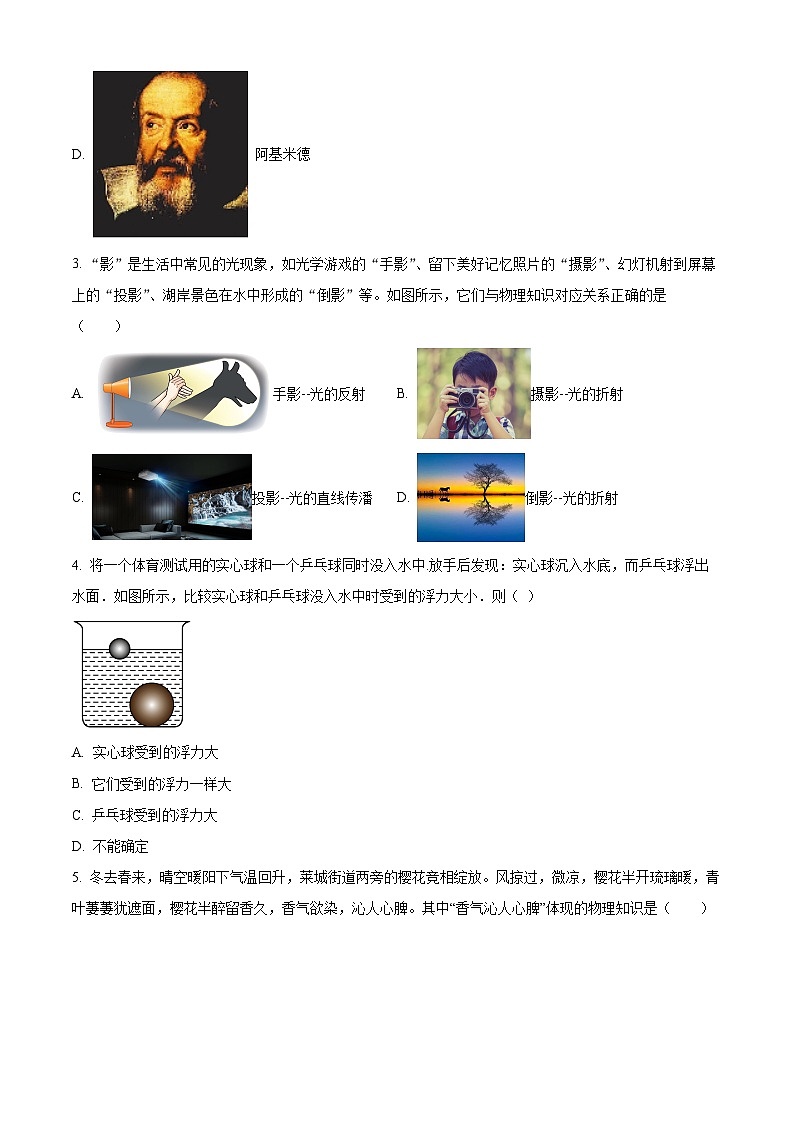

2. 因突然想到“物体浸在液体中的体积就是物体排开液体的体积”，从而得出“浮力大小等于它排开液体所受重力”这一结论的科学家是（ ）
A. 帕斯卡
B. 托里拆利
C. 牛顿
D. 阿基米德
【答案】D
【解析】
【分析】
【详解】“浮力大小等于它排开液体所受重力”，这是阿基米德原理，由阿基米德得出来的，故ABC不符合题意，D符合题意。
故选D。
3. “影”是生活中常见的光现象，如光学游戏的“手影”、留下美好记忆照片的“摄影”、幻灯机射到屏幕上的“投影”、湖岸景色在水中形成的“倒影”等。如图所示，它们与物理知识对应关系正确的是（ ）
A. 手影--光的反射B. 摄影--光的折射
C. 投影--光的直线传潘D. 倒影--光的折射
【答案】B
【解析】
【详解】A．手影是光的直线传播在墙上形成的影子，所以对应的物理知识应该是光沿直线传播，故A错误；
B．摄影与照相机的工作原理相同，利用的是凸透镜成像的规律，凸透镜成像现象对应的物理知识应该是光的折射，故B正确；
C．投影仪的工作原理是凸透镜成像规律，凸透镜成像现象对应的物理知识应该是光的折射，故C错误；
D．水中倒影现象中的水面相当于平面镜，平面镜成像对应的物理知识应该是光的反射，故D错误。
故选B。

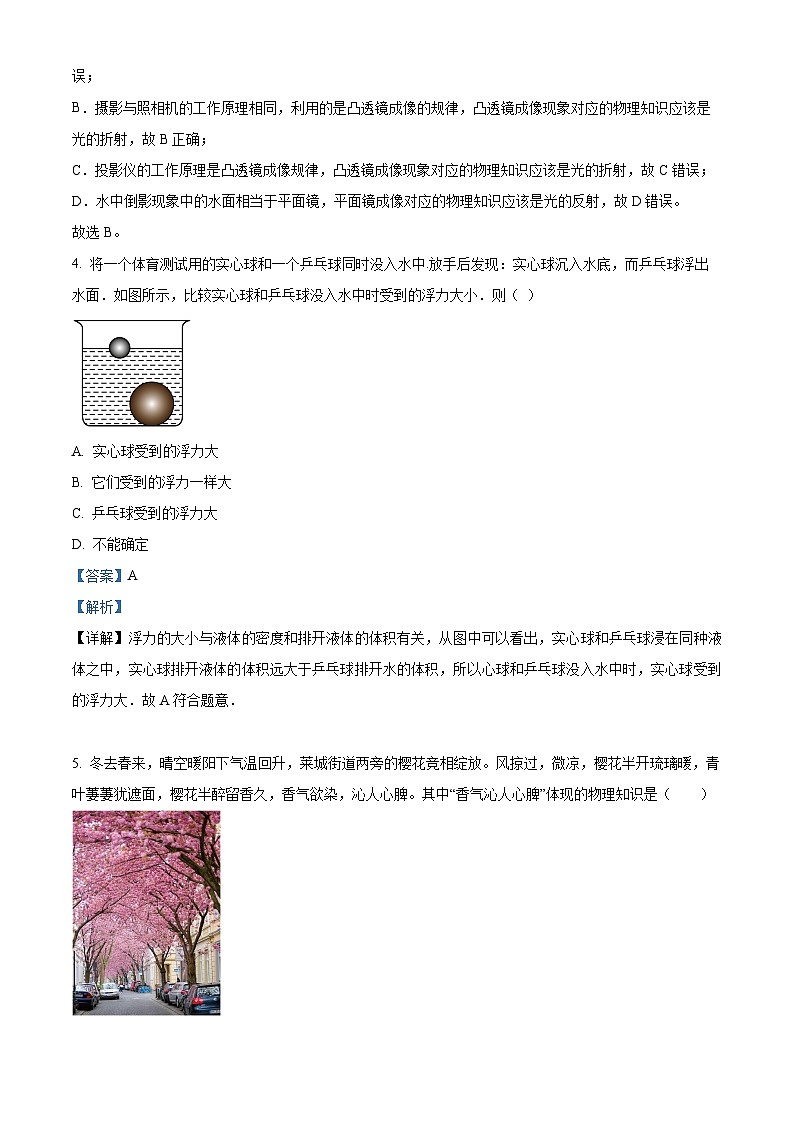

4. 将一个体育测试用的实心球和一个乒乓球同时没入水中.放手后发现：实心球沉入水底，而乒乓球浮出水面．如图所示，比较实心球和乒乓球没入水中时受到的浮力大小．则（ ）
A. 实心球受到的浮力大
B. 它们受到的浮力一样大
C. 乒乓球受到的浮力大
D. 不能确定
【答案】A
【解析】
【详解】浮力的大小与液体的密度和排开液体的体积有关，从图中可以看出，实心球和乒乓球浸在同种液体之中，实心球排开液体的体积远大于乒乓球排开水的体积，所以心球和乒乓球没入水中时，实心球受到的浮力大．故A符合题意．
5. 冬去春来，晴空暖阳下气温回升，莱城街道两旁的樱花竞相绽放。风掠过，微凉，樱花半开琉璃暖，青叶萋萋犹遮面，樱花半醉留香久，香气欲染，沁人心脾。其中“香气沁人心脾”体现的物理知识是（ ）
A. 物质是由分子组成的B. 分子之间存在着空隙
C. 分子间存在力的作用D. 分子永不停息地运动
【答案】D
【解析】
【详解】“香气沁人心脾”是说人闻到了花的香味，这是扩散现象，说明了分子在不停地做无规则运动。故选D。

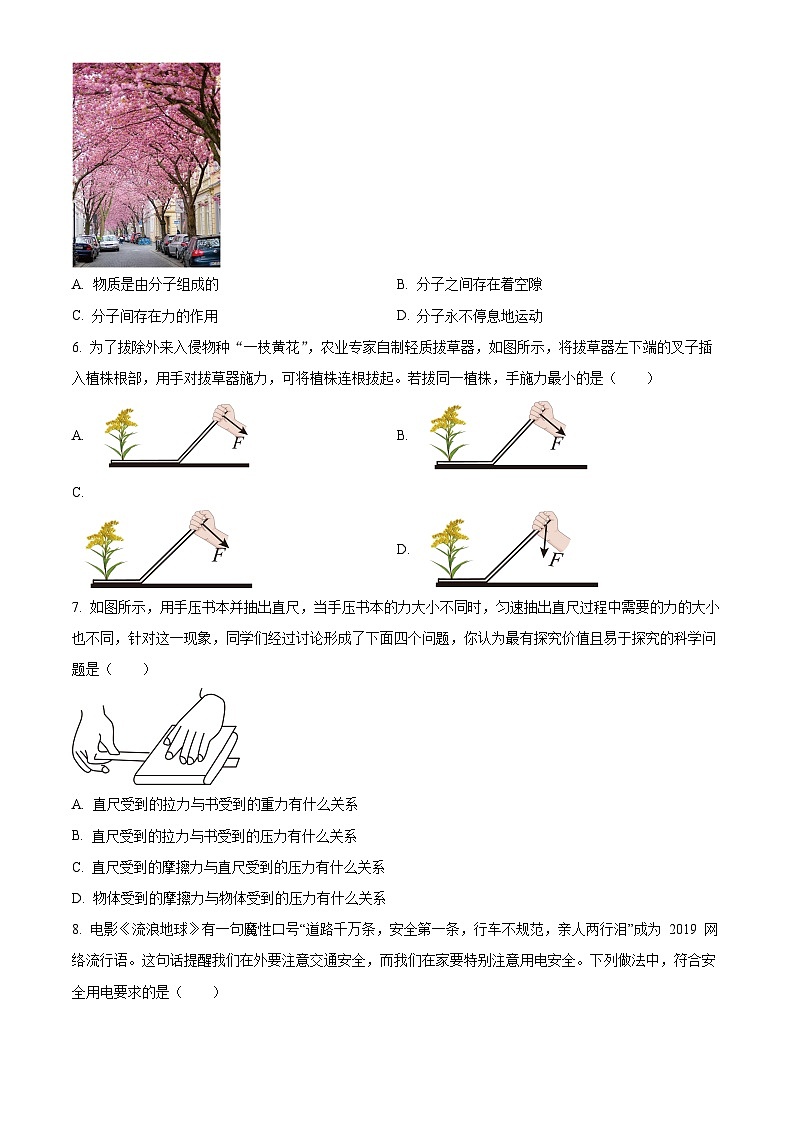

6. 为了拔除外来入侵物种“一枝黄花”，农业专家自制轻质拔草器，如图所示，将拔草器左下端的叉子插入植株根部，用手对拔草器施力，可将植株连根拔起。若拔同一植株，手施力最小的是（ ）
A. B.
C.
D.
【答案】C
【解析】
【详解】杠杆平衡条件。根据题意可知阻力大小是不变的，要让动力最小，应该使尽量小，尽量大。根据图示最小，垂直于杠杆，的长度最大的，C符合题意，ABD不符合题意。
故选C。
7. 如图所示，用手压书本并抽出直尺，当手压书本的力大小不同时，匀速抽出直尺过程中需要的力的大小也不同，针对这一现象，同学们经过讨论形成了下面四个问题，你认为最有探究价值且易于探究的科学问题是（ ）
A. 直尺受到的拉力与书受到的重力有什么关系
B. 直尺受到的拉力与书受到的压力有什么关系
C. 直尺受到的摩擦力与直尺受到的压力有什么关系
D. 物体受到的摩擦力与物体受到的压力有什么关系
【答案】D
【解析】
【详解】匀速抽出直尺的过程中，手对直尺的拉力与直尺受到的滑动摩擦力是一对平衡力，当手压书本的力大小不同时，匀速抽出直尺过程中需要的力的大小也不同，说明书本对直尺的压力不同，则直尺受到的摩擦力不同，那么其他发生相对运动的物体在受到的压力不同时受到摩擦力是否也会改变呢？所以由以上现象能进行的最有探究价值且易于探究的科学问题是：物体受到的摩擦力与物体受到的压力有什么关系？故ABC不符合题意，D不符合题意。
故选D。
8. 电影《流浪地球》有一句魔性口号“道路千万条，安全第一条，行车不规范，亲人两行泪”成为 2019 网络流行语。这句话提醒我们在外要注意交通安全，而我们在家要特别注意用电安全。下列做法中，符合安全用电要求的是（ ）
A. 在家庭电路中安装保险丝或空气开关
B. 用湿布擦正在发光的日光灯
C. 将三脚插头改为两脚插头接在两孔插座上使用
D. 捡起掉落在地面上的高压线
【答案】A
【解析】
【详解】A．在家庭电路中安装保险丝或空气开关，可以在过载、短路时及时断开电路，故A正确，A符合题意；
B．用湿布擦正在发光的日光灯，有可能导致触电事故的发生，故B错误，B不符合题意；
C．将三脚插头改为两脚插头接在两孔插座上使用，若用电器漏电，会导致触电，故C错误，C不符合题意；
D．高压线掉落在地面上，人靠近会导致跨步电压触电，故D错误，D不符合题意。
故选A。
9. 在抗击新冠肺炎的战疫中，“5G 智能语音机器人”大显身手，它不但能开展疫情智能排查，还可以无接触地传送疫情信息，既加强了对疫情防控的点对点宣传，又能很好地避免人员聚集交叉感染。机器人作为高科技产品（ ）
A. 它发出的声音不是由振动产生的
B. 它发出的声音可以在真空中传播
C. 我们辨别它的声音依靠的是音色
D. 将音量调小是在人耳处减弱噪声
【答案】C
【解析】
【详解】A．一切声音都是由物体的振动产生，故A错误，A不符合题意；
B．声音不能在真空中传播，故B错误，B不符合题意；
C．我们辨别不同物体的声音依靠的是音色，故C正确，C符合题意；
D．将音量调小是在声源处减弱噪声，故D错误，D不符合题意。
故选C。
10. 我国未来的航母将采用自行研制的电磁弹射器。电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，弹射车受到强大的推力带动舰载机快速起飞。下列四幅实验装置图中反映电磁弹射器工作原理的是（ ）
A. B.
C. D.
【答案】D
【解析】
【详解】A．由题意可知，电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，即可受到强大的推力，由此可知其原理是通电导体在磁场中受力而运动，其原理与电动机相同，图中没有电源，是探究电磁感应现象的实验，是发电机的原理图，故A不符合题意；
B．图中是探究电流的磁效应的实验，故B不符合题意；
C．图中的实验是探究影响电磁铁磁性大小的因素的实验，是电流的磁效应，故C不符合题意；
D．图中有电源，通电导体或线圈在磁场中会受力而运动，是电动机的原理图，故D符合题意。
故选D。
11. 下列关于家庭中一些事物数据的估测，比较接近生活实际的是（ ）
A. 纳米级导线的直径小于1nm
B. 触电电流零点几安可瞬间致命
C. 一部智能手机的质量约为0.2kg
D. 人的正常体温是37℃左右
【答案】CD
【解析】
【详解】A．纳米级导线的直径一般指5纳米到几百纳米之间的导线，而不是直径小于1nm，故A不符合题意；
B．触电电流超过30mA时，人就会有生命危险，故B不符合题意；
C．一部智能手机的质量在200g=0.2kg左右，故C符合题意；
D．人的正常体温是37∘C左右，变化幅度很小，故D符合题意。
故选CD。
12. 从所用资源的能量形式分析，下列各种发电方式与“水利发电”不同的是（ ）
A. 火力发电B. 风力发电C. 核能发电D. 地热发电
【答案】AC
【解析】
【详解】能从自然界源源不断获得或可重复利用的能源是可再生能源，不能从自然界源源不断获得或不可重复利用的能源是不可再生能源，水能、风能、地热是可再生能源；火力发电使用的是煤做燃料，煤和核能是不可再生能源，故AC与“水力发电”不同，故AC符合题意，BD不符合题意。
故选AC。
13. 下图展示了我国古代劳动人民的智慧成果，对其中所涉及的物理知识说法正确的是（ ）
A. 古人用来提水的桔槔是一个省力杠杆
B. 司南利用了地磁场的作用来指示南北
C. 杆秤利用杠杆原理来测量物体的重力
D. 敲击不同的编钟时可发出不同的音色
【答案】AB
【解析】
【详解】A．古代用来汲水的桔槔是杠杆的应用，其动力臂大于阻力臂，好处是可以省力，故A正确；
B．地球的周围存在磁场，司南能够指南北是由于受到了地磁场的作用，故B正确；
C．杆秤利用了杠杆原理，但测量的不是物体的重力，而是物体的质量，故C错误；
D．敲击大小不同的钟，钟的振动快慢不同，发出声音的音调不同，故D错误。
故选AB。
14. “摩拜单车”低碳环保，便于出行，深受市民欢迎。假日期间，小强和爸爸决定骑单车外出游玩，如图所示，取车时爸爸用手机摄像头扫描“摩拜单车”的二维码后自动开锁。下列说法正确的是（ ）
A. 在用手机扫描二维码时，二维码的黑色花纹部分会吸收光
B. 单车轮胎上凹凸不平的花纹是通过增大接触面积增大摩擦
C. 当骑行遇到上坡时，小强要加紧用力蹬车是为了增大惯性
D. 摩拜单车的尾灯是利用光的反射原理达到警示提醒的目的
【答案】AD
【解析】
【详解】A．当扫描黑白相间的条纹时，黑色条纹吸收所有光线，黑色条纹不反射色光，故A正确；
B．轮胎上凹凸的花纹，在压力一定时，通过增大接触面的粗糙程度来增大摩擦力，故B错误；
C．上坡前快速蹬几下，这样可以增大车子的动能，这样就会有更多的动能转化为重力势能，从而爬的更高；另外，物体的惯性只与质量有关，物体的质量不变惯性大小不变，故C错误；
D．自行车的尾灯都是垂直的面，车灯照在尾灯上经过两次反射又按原来的方向反射回去，达到警示提醒的目的，故D正确。
故选AD。
15. 北斗卫星导航系统（BeiDu Navigatin Satellite System）是我国自主发展、独立运行的卫星导航系统。从2018年12月26日开始提供全球服务，标志着北斗卫星导航系统正式迈入全球时代。如图所示的北斗卫星导航系统由空间段、地面段和用户段三部分组成：空间段包括5颗静止轨道卫星和30颗非静止轨道卫星，地面段包括主控站、注入站和监测站等若干个地面站，用户段包括北斗用户终端以及与其他卫星导航系统兼容的终端。在北斗卫星导航系统中（ ）
A. 各部分间利用超声波进行信息传递B. 太阳能帆板是卫星的主要电源之一
C. 静止轨道卫星相对于地球是静止的D. 导航定位信号的传播速度等于光速
【答案】BCD
【解析】
【详解】A．北斗导航各部分是利用电磁波进行信息传递，故A选项不符合题意；
B．太阳能帆板是是将太阳能转化为电能，故是电能的主要电源之一，故B选项符合题意；
C．静止在轨道卫星，与地球同样的速度运动，故相对于地球是静止的，故C选项符合题意；
D．导航定位信号是电磁波，而光也是一种电磁波，故传播的速度等于光速，故D选项符合题意。
故选BCD。
二、非选择题（本大题共12小题）
16. 物理学中通过其效应对自然界中看不到的事物进行研究是物理学中一种重要的研究方法．例如，我们虽然看不到空气，但可以通过它运动产生的效应---树叶的摆动“观察到它的存在．在初中物理学习中，我们就是通过小灯泡是否发光来判断灯丝中是否有无____通过；通过小磁针是否偏转来判断某个空间是否存在________．
【答案】 ①. 电流； ②. 磁场
【解析】
【详解】看不见的事物，人们是通过某些“效应”去研究的，实际是物理的一种研究方法，它是转换法，电流看不见、摸不着，判断电路中是否有电流时可通过电路中的灯泡是否发光去确定，采用的是转换法；
通过观察小磁针的偏转，来判断空间中是否存在磁场，采用的是转换法．
17. 我国第一艘国产航空母舰山东舰于2019年12月17日下午在海南三亚某军港交付海军。舰载机主体结构使用了密度更小的新型材料制造，比同体积的其他飞机_________更小；舰载机上的计算机系统，因高速运算会产生很多热量，若用_________（“纳米”或“超导”）材料制作计算机的部分电子元件，则可不用考虑散热问题。
【答案】 ①. 质量 ②. 超导
【解析】
【详解】[1]舰载机主体结构使用了密度更小的新型材料制造，由可知，与同体积的其他飞机相比，质量更小。
[2]超导材料的特点就是在温度很低时电阻为零，当用超导材料传输电能可以减少电能损耗，用作输电导线或制作电子元件，制造电子元件时，由于没有电阻，不必考虑散热问题。
18. 歼—15舰载机采用了先进的带综合特征的联合航电系统，可以携带使用霹雳—8/9近距空对空导弹、霹雳—12主动雷达制导远距空对空导弹等精确打击武器，舰载机上的航电系统是通过_________对导弹进行制导实施精确打击的，而家庭汽车上的倒车雷达是利用_________传递信息的。
【答案】 ①. 电磁波 ②. 超声波
【解析】
【详解】[1]歼−15舰载机上的航电系统通过电磁波对导弹进行制导实施精确打击。这是因为电磁波可以在空间中传播，并且具有较快的传播速度和较大的覆盖范围，非常适合用于远程通信和制导系统。
[2]家庭汽车上的倒车雷达则是利用超声波传递信息的。超声波是一种频率高于人耳可听范围的声波，它可以在空气中传播，并且遇到障碍物时会反射回来。倒车雷达通过发射超声波并接收其反射信号，可以测量出车辆与障碍物之间的距离，从而帮助驾驶员判断倒车时的安全距离。
19. 如图是位于广东省阳江市、目前我国最大的核电站——阳江核电站（NPP），总装机容量 6 GW。它是利用 ______ （选 填“核聚变”或“核裂变”）释放的能量来发电的；核电站使用的核燃料来自一些特殊的天然矿物资源，这些矿物资源属于 ______ （选填“可再生能源”或“不可再生能源”）。
【答案】 ①. 核裂变 ②. 不可再生能源
【解析】
【详解】[1][2]核电站是利用原子核发生裂变释放能量来发电的，核电站使用的天然矿物资源不可能在短时间内得到补充，故属于不可再生能源。
20. 著名的物理学家牛顿受到苹果落地的启发，最终发现了万有引力。请你在图中画出正在下落的苹果受到的重力的示意图。
【答案】
【解析】
【详解】重心选在物体的中心，重力的方向总是竖着向下的，如图
21. 某品牌手持式电动螺丝刀，如图所示，内部装有电动机和照明灯。它有S1、S2两个开关。只闭合S1，电动机工作；S1、S2都闭合，电动机和照明灯同时工作；单独闭合S2，它们都不工作。请在虚线框里画出该电动螺丝刀的电路图。
【答案】
【解析】
【详解】只闭合S1 ， 电动机工作； S1、S2都闭合，电动机和照明灯同时工作，说明电动机和照明灯可以独立工作、即为并联； 单独闭合S2它们都不工作，说明开关S1位于干路，且开关S2位于灯泡所在的支路，电路图如下图所示：
22. 2022年12月4日20时09分，神舟十四号载人飞船返回舱成功着陆，三位航天员身体状态良好，返回舱在返回过程中，主降落伞打开后，从大约6000m的高度落到地面用时约9分钟。求从打开主伞到成功着陆，返回舱的平均速度约是多少？
【答案】11.11m/s
【解析】
【详解】解：主降落伞打开后，距离地面约6000m，降落时间约9min，所以返回舱的平均速度约为
答：返回舱的平均速度约为11.11m/s。
23. 如图所示，某型号雾炮车空载时质量为10t，它的水箱容积为，当水箱中装满消毒液时，消毒液深1.2m，车轮与水平地面的总接触面积为。已知消毒液的密度为，当水箱中装满消毒液时，求：（g取）
（1）消毒液对水箱底部的压强；
（2）雾炮车对水平地面压强；
（3）若雾炮车在水平地面上匀速行驶了12m，此过程中受到的阻力为总重的0.05倍，则雾炮车受到的牵引力做功为多少？
【答案】（1）；（2）；（3）
【解析】
【详解】解：（1）消毒液对水箱底部的压强
（2）装满消毒液时，消毒液的重力为
车空载时的重力为
装满消毒液时车对地面的压力为
装满消毒液时，雾炮车对水平地面的压强
（3）雾炮车在水平地面上匀速行驶时，受到的牵引力与阻力是一对平衡力，大小相等，则牵引力为
牵引力做功
答：（1）消毒液对水箱底部的压强为；
（2）雾炮车对水平地面的压强为；
（3）若雾炮车在水平地面上匀速行驶了12m，此过程中受到的阻力为总重的0.05倍，则雾炮车受到的牵引力做功为。
24. 家庭照明既可以使用白炽灯，也可以使用普通节能灯或LED节能灯，小强同学从相关资料中了解到60W白炽灯、12W普通节能灯与5WLED节能灯的照明效果相当，并收集到这几种照明用灯具的有关数据如下表：
通过计算回答：
（1）60W的白炽灯正常发光时，其工作电流多大？
（2）60W的白炽灯正常发光时，其灯丝电阻多大？
（3）在一只白炽灯的使用寿命内，使用5W的LED节能灯比使用60W的白炽灯可以节约多少电能？
（4）按照国家发改委等五部委2011年发布的《关于逐步禁止进口和销售普通照明白炽灯的公告》的要求，我国从2012年10月1日起逐步淘汰普通照明白炽灯，从今年10月1日禁止销售60W以上普通照明白炽灯．请你通过相关数据的比较，说明我国为什么要逐步淘汰普通照明白炽灯。
【答案】（1）0.3A；（2）806.7Ω；（3）110kw•h；（4）LED灯发光效率高、节能降耗、环保、使用寿命长
【解析】
【详解】（1）白炽灯正常工作时的功率
P=60W=0.06kW
电压U=220V，由P=UI可得，白炽灯正常工作时的电流
（2）由可得，白炽灯正常工作的电阻
（3）白炽灯的使用寿命为t=2000h，在白炽灯的使用寿命内可节约电能
（4）阅读题目中的文字和表格可以发现，LED灯和白炽灯相比有明显的优点：在光照强度相同的情况下，LED灯不必要达到很高的温度就能发光，电能基本上不转化成内能，几乎全部转化光能，因而发光效率高；LED灯额定功率小，节约能源，故优点是LED灯发光效率高、节能降耗、环保、使用寿命长。
25. 某小组在进行“观察水的沸腾”实验探究中：
（1）图甲中A、B、C三种读温度计的方式正确的是_________；
（2）图乙安装实验器材时，应按照_________（选填“自上而下”或“自下而上”）顺序进行；
（3）实验过程中，烧杯上方的“白气”是水蒸气_________（填物态变化名称）的结果；
（4）从实验数据可以看出，水的沸点是_________，由此可以判断此时大气压_________（选填“小于”或“大于”）一个标准大气压。为说明水沸腾过程中是否需要吸热，应_________，观察水是否继续沸腾；
（5）小明和小红分别利用水按图乙所示装置同时进行实验，两人均正确操作，却得出了如图丙所示的两条不同的图线，原因可能是______________。
【答案】 ①. B ②. 自下而上 ③. 液化 ④. 98℃ ⑤. 小于 ⑥. 见详解 ⑦. 见详解
【解析】
【详解】（1）[1]读取温度计示数时，视线与温度计中的液柱上表面相平，不能仰视或俯视，所以正确的是B。
（2）[2]酒精灯需用外焰加热，所以要放好酒精灯，再固定铁圈的高度，安装实验器材时，应按照自下而上顺序进行。
（3）[3]烧杯上方的“白气”是水蒸气遇冷液化形成的小水滴。
（4）[4][5][6]水在沸腾过程中温度保持不变，由图中数据可知，水温达到98℃后吸热，温度不再升高，说明已经沸腾，沸点为98℃；一个标准大气压下水的沸点等于100℃，如果水的沸点低于100℃是由于当地的大气压低于1标准大气压造成的；撤去酒精灯后，水不能吸热，所以水停止沸腾，这说明水沸腾时要吸收热量。
（5）[7]小明和小红分别利用水按图乙装置同时进行实验，正确操作，却得出了如图丙所示的两个不同的图线，原因可能是水的质量不一样。
26. 小明用如图所示的装置“探究凸透镜成像规律”。
（1）实验前应调节蜡烛、凸透镜、光屏的位置，使三者的中心在__________，如图甲所示，让一束平行光正对着凸透镜，移动光屏，直到在光屏上得到一个最小、最亮的光斑。该凸透镜的焦距为___________ cm；
（2）如图乙所示摆放蜡烛和凸透镜，移动光屏，可在光屏上得到一个清晰倒立、___________ （选填“放大”或“缩小”）的实像。日常生活中，___________ （选填“照相机”、“投影仪”或“放大镜”）就是利用这一原理；
（3）保持图乙所示的凸透镜位置不变，将蜡烛向右移动15.0cm，仍要在光屏上得到清晰的像，光屏应向___________移动一段距离；
（4）如果保持蜡烛和凸透镜的位置不变，把光屏向右移动适当距离后，要想在光屏上再次得到清晰的像，可在蜡烛与凸透镜之间放一个___________ （选填“近视”或“远视”）眼镜。
【答案】 ①. 同一高度 ②. 10 ③. 缩小 ④. 照相机 ⑤. 右 ⑥. 近视
【解析】
【分析】
【详解】（1）[1] 实验前应调节蜡烛、凸透镜、光屏的位置，使三者的中心在同一高度，目的是为了保证像成在光屏的中央位置。
[2] 光屏上得到一个最小、最亮的光斑，这个光斑就是焦点，焦点到凸透镜的距离就是焦距，由图可知，焦距是10cm。
（2）[3][4]由图可知，此时的物距为35cm，大于两倍焦距，因此凸透镜成倒立、缩小的实像；日常生活中照相机就是利用这一原理制成的。
（3）[5] 将蜡烛向右移动15.0cm，由图可知此时物距为20cm，恰好等于两倍焦距，此时像距等于物距，也等于20cm，因此光屏要向右移动至70cm处。
（4）[6]光屏上原来有清晰的像，若把光屏向右移动，就要使得通过凸透镜的光线所成的像也要向右移动，即光线推后相交成像，因此要用一个能对光线起到发散作用的透镜，故要放一个近视镜。
27. 用如图甲所示电路测量额定电压为2.5V的小灯泡的电阻，根据实验数据绘制的小灯泡的图像如图乙所示。
（1）连接电路时，开关应_________。
（2）用笔画线代替导线，将图甲所示电路补充完整。_________
（3）开关闭合前，滑动变阻器的滑片应在滑动变阻器的最_________（选填“左”或“右”）端。
（4）电路连接完整后闭合开关，小灯泡不亮，电流表有示数，电压表无示数，可能是小灯泡_________。
（5）排除故障后进行实验，当滑动变阻器的滑片位于某一位置时，电流表示数如图丙所示，为测量小灯泡正常发光时的电阻，应将滑片向_________（选填“左”或“右”）移动。
（6）实验还发现，通过小灯泡的电流与小灯泡两端的电压不是成正比的，造成这种情况的主要原因是小灯泡的电阻会随着温度的升高而_________（选填“增大”“减小”或“不变”）。
【答案】 ①. 断开 ②. ③. 左 ④. 短路 ⑤. 右 ⑥. 增大
【解析】
【详解】（1）[1]为保护电路，连接电路时，开关应断开。
（2）[2]灯泡的额定电压为2.5V，所以电压表的量程为0～3V，且与灯泡并联，连接时电流从正接线柱流入，从负接线柱流出，如下图所示：
（3）[3]为保护电路，开关闭合前，滑动变阻器的滑片应处于最大阻值处，即最左端。
（4）[4]电流表有示数，说明电路为通路；电压表无示数，说明电压表并联部分短路或电压表并联以外的部分存在断路；若灯泡短路，则电压表并联部分短路，符合题意；若灯泡断路，则电压表并联以外的部分断路，此时电流表无示数，不符合题意。
（5）[5]由丙图可知，电流表的量程为0～0.6A，分度值为0.02A，示数为0.16A，而由图乙可知额定电压为2.5V时的额定电流0.25A，所以应减小滑动变阻器接入电路中的电阻，即滑片向右移动，直至电流表的示数为0.25A为止。
（6）[6]灯丝电阻随温度的升高而增大，所以通过小灯泡的电流与小灯泡两端的电压不是成正比的。有关数据
类别
额定电压/V
额定功率/W
使用寿命/h
每只售价/元
白炽灯
220
60
2000
1
普通节能灯
220
12
8000
20
LED节能灯
220
5
30000
55
