2024年广东省广州市花都区中考物理一模试题（原卷版+解析版）
展开
这是一份2024年广东省广州市花都区中考物理一模试题（原卷版+解析版），文件包含2024年广东省广州市花都区中考物理一模试题原卷版docx、2024年广东省广州市花都区中考物理一模试题解析版docx等2份试卷配套教学资源，其中试卷共23页， 欢迎下载使用。
注意事项：
1．答题前，考生务必在答题卡第1页上用黑色字迹的钢笔或签字笔填写自己的学校、试室号、姓名、座位号及准考证号：并用2B铅笔填涂准考证号中对应号码。
2．选择题每小题选出答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑；如需改动，用橡皮擦干净后，再选涂其他答案；不能答在试卷上。
3．非选择题答案必须写在答题卡各题目指定区域内的相应位置上；如需改动，先划掉原来的答案，然后再写上新的答案，改动的答案也不能超出指定的区域；除作图题可用2B铅笔作图外，其他各题必须用黑色字迹钢笔或签字笔作答。不按以上要求作答的答案无效。
4．考生必须保持答题卡的整洁，考试结束后，将问卷和答题卡一并上交。
一、选择题：本题共10小题，每小题3分，共30分。在每小题给出的四个选项中，只有一项最符合题目要求。
1. 以下物体中，质量最大的是（ ）
A. 20g的棉花B. 50g的木块
C. 100g的铁块D. 200g的水
【答案】D
【解析】
【详解】质量是物体所含物质的多少叫质量，质量的国际单位是kg，常用单位有：t、g、mg。20g的棉花、50g的木块、100g的铁块、200g的水，其中质量最大的是200g的水，故D正确，ABC错误。
故选D。
2. 下列说法中正确的是（ ）
A. 风能属于不可再生能源
B. 北斗巡航定位和导航是利用电磁波传递信息的
C. 获得核能只有裂变一种途径
D. 电磁波在空气中的传播速度为340m/s
【答案】B
【解析】
【详解】A．可再生能源是可以从自然界中源源不断地得到的能源。不可再生能源是不可能在短期内从自然界得到补充的能源。所以，风能属于可再生能源，故A错误；
B．电磁波可以传递信息，且传播不需要介质，故北斗巡航定位和导航是利用电磁波传递信息的，故B正确；
C．人类获取核能有两种方式，即核裂变和核聚变，故C错误；
D．电磁波在空气中的传播速度为3×108m/s，故D错误。
故选B。
3. 甲物体与乙物体原来不带电，相互摩擦后均带上了电。甲、乙两物体摩擦后，以下现象中不可能发生的是（ ）
A. 甲物体吸引轻小纸屑B. 乙物体吸引轻小纸屑
C. 甲物体与乙物体相互排斥D. 甲物体与乙物体相互吸引
【答案】C
【解析】
【详解】AB．甲乙物体摩擦后带电，故甲和乙都会吸引轻小物体，故AB不符合题意；
CD．甲物体与乙物体原来不带电，它们摩擦后会带异种电荷，故它们会相互吸引，故C符合题意，D不符合题意
故选C。

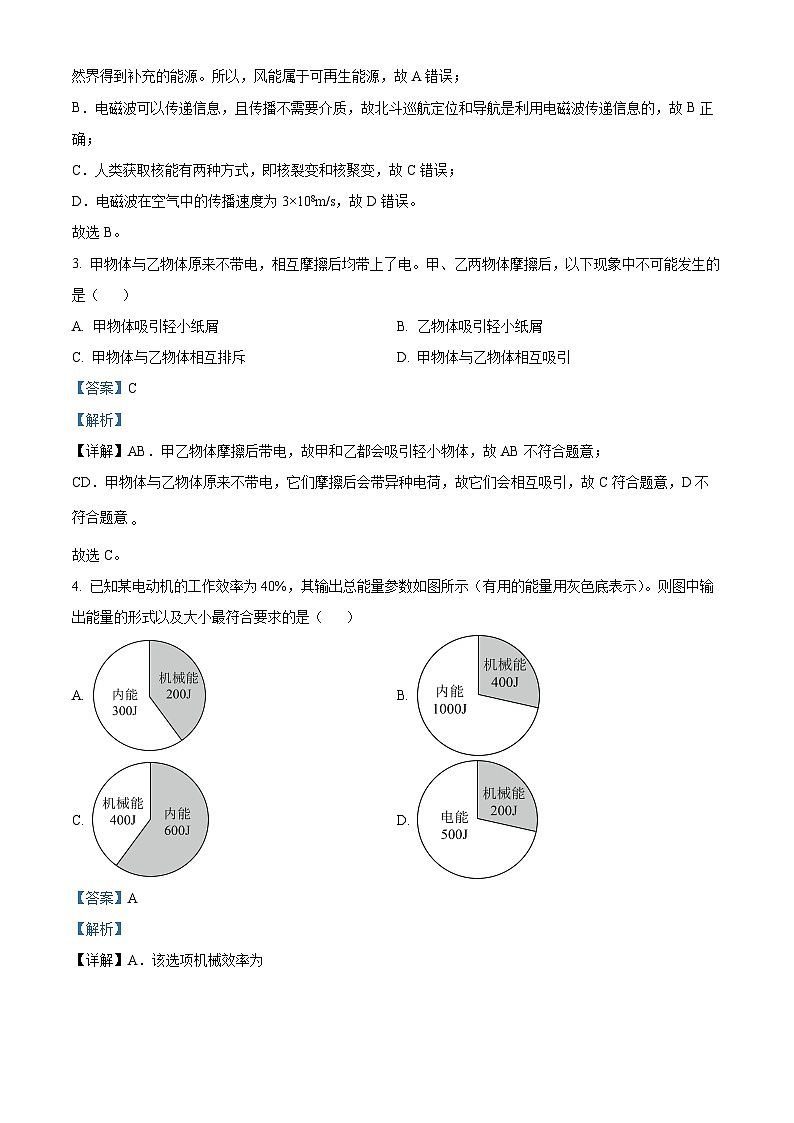

4. 已知某电动机的工作效率为40%，其输出总能量参数如图所示（有用的能量用灰色底表示）。则图中输出能量的形式以及大小最符合要求的是（ ）
A. B.
C. D.
【答案】A
【解析】
【详解】A．该选项机械效率为
故A符合题意；
B．该选项机械效率为
故B不符合题意；
C．电动机工作时，将电能转化为机械能和内能，转化的机械能为有用能量，内能不是有用能量。故C不符合题意；
D．电动机工作时，将电能转化为机械能和内能，不输出电能，故D不符合题意。
故选A。

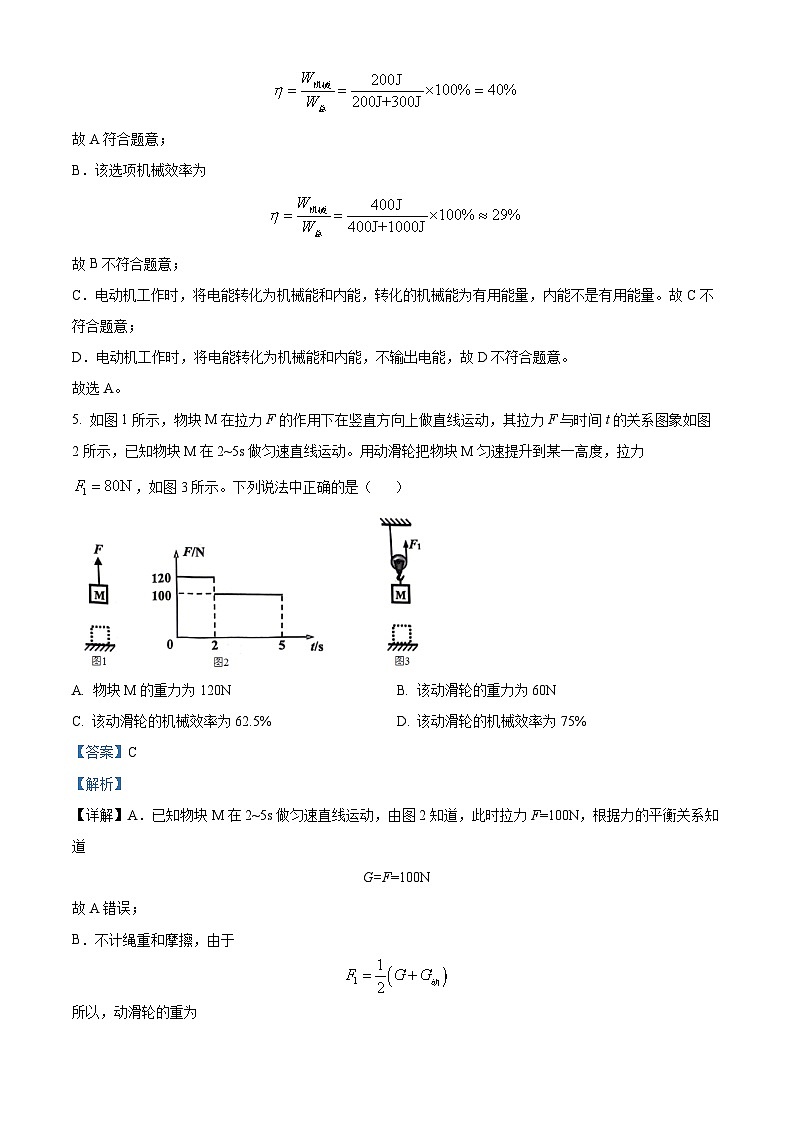

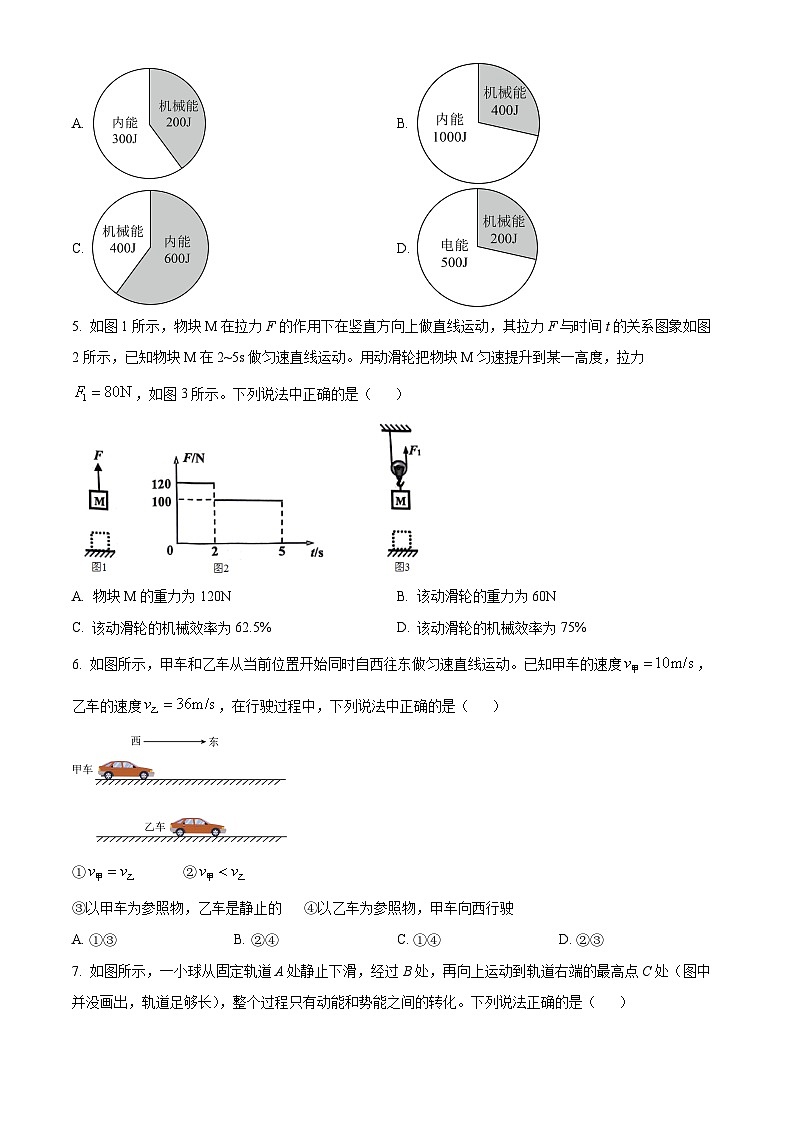

5. 如图1所示，物块M在拉力F的作用下在竖直方向上做直线运动，其拉力F与时间t的关系图象如图2所示，已知物块M在2~5s做匀速直线运动。用动滑轮把物块M匀速提升到某一高度，拉力，如图3所示。下列说法中正确的是（ ）
A. 物块M的重力为120NB. 该动滑轮的重力为60N
C. 该动滑轮的机械效率为62.5%D. 该动滑轮的机械效率为75%
【答案】C
【解析】
【详解】A．已知物块M在2~5s做匀速直线运动，由图2知道，此时拉力F=100N，根据力的平衡关系知道
G=F=100N
故A错误；
B．不计绳重和摩擦，由于
所以，动滑轮的重为
若考虑绳重和摩擦，动滑轮的重应小于60N，故B错误；
CD．该动滑轮的机械效率为
故C正确，D错误。
故选C。
6. 如图所示，甲车和乙车从当前位置开始同时自西往东做匀速直线运动。已知甲车的速度，乙车的速度，在行驶过程中，下列说法中正确的是（ ）
① ②
③以甲车为参照物，乙车是静止的 ④以乙车为参照物，甲车向西行驶
A. ①③B. ②④C. ①④D. ②③
【答案】B
【解析】
【详解】①②已知甲车的速度，乙车的速度，，故①错误，②正确；
③若以甲车为参照物，乙车相对于甲车，不断向东有位置上变化，乙是向东运动的，故③错误；
④若以乙车为参照物，甲车相对于乙车，不断向西有位置上的变化，甲车向西运动的，故④正确。
故B正确，ACD错误。
故选B。
7. 如图所示，一小球从固定轨道A处静止下滑，经过B处，再向上运动到轨道右端的最高点C处（图中并没画出，轨道足够长），整个过程只有动能和势能之间的转化。下列说法正确的是（ ）
A. C处离地高度等于A处离地高度
B. 小球在A处的机械能大于在C处的机械能
C. 小球在B处的机械能小于在C处的机械能
D. 小球从A运动到B的过程是动能转化成重力势能
【答案】A
【解析】
【详解】AB．整个过程只有动能和势能之间的转化，机械能守恒。故小球在A处的机械能等于在C处的机械能；C处与A处的动能都为0，故C离地高度等于A处离地高度，故A正确，B错误；
C．此过程机械能守恒，处处相等，小球在B处的机械能等于在C处的机械能，故C错误；
D．小球从A运动到B的过程，高度减小，重力势能减小，速度变大，动能变大，是重力势能转化为动能，故D错误。
故选A。
8. 导线a是闭合电路的一部分，图中的“○”为导线a的剖面图，箭头方向表示导线a或磁体（整体）运动的方向，则下列选项中能产生感应电流的是（ ）
A. B.
C. D.
【答案】C
【解析】
【详解】A．磁感线的方向是从N极到S极，导体向上运动，与磁感线方向一致，不能切割磁感线，不能产生感应电流，故A不符合题意；
B．磁感线的方向是从N极到S极，导体不动，磁体向下运动，则导体相对于磁体的运动方向与磁感线方向一致，不能切割磁感线，不能产生感应电流，故B不符合题意；
C．磁感线的方向是从N极到S极，导体不动，磁体向上运动，则导体相对于磁体的运动方向与磁感线方向垂直，切割了磁感线，产生了感应电流，故C符合题意；
D．磁感线的方向是从N极到S极，导体向左运动，与磁感线方向一致，不能切割磁感线，不能产生感应电流，故D不符合题意。
故选C。
9. 小宇同学取了两个完全相同的瓶子，分别装入密度不同的液体甲和乙，再把两根两端开口的细玻璃管穿过橡皮塞分别插入液体中，两个瓶子放在同一水平面上。小宇分别从管子上端往两个瓶子里吹入少量气体，瓶内液体沿管子上升到瓶口以上（装着乙液体的瓶子，管内液面更高），如图所示。图中a、b、c、d点的压强分别为。下列说法中正确的是（ ）
A.
B.
C. 甲液体的密度大于乙液体的密度
D. 在a点上方持续水平吹气，管内液面会下降
【答案】A
【解析】
【详解】ABC．小宇分别从管子上端往两个瓶子里吹入少量气体，由于瓶内压强增大，液柱升高，但管子上方的大气压相同，由于液体的密度未知、瓶内压强未知，无法比较液体的密度大小，故A正确，BC错误；
D．流体中流速越大的位置，压强越小，在a点上方持续水平吹气，流速增大，压强减小，在瓶内气压的作用下，管内液面会上升，故D错误。
故选A。
10. 如图所示，物体A被绳子（体积忽略不计）拉着，在水中处于静止状态，绳子对A的拉力为10N；物体B被铁丝压入水中，在水中也处于静止状态，铁丝对B的压力也为10N。已知A和B的体积相同，下列说法中正确的是（ ）
A. 物体A受到的重力小于物体B受到的重力
B. 物体A受到的重力等于物体B受到的重力
C. 物体A受到的浮力大于物体B受到的浮力
D. 物体A受到的浮力小于物体B受到的浮力
【答案】B
【解析】
【详解】AB．由图可知物体A、B浸没在水中，已知A和B的体积相同，则排开水的体积相等，都等于物体的体积，根据可知物体A、B受到的浮力相等，即：，因物体A受到竖直向上的浮力和竖直向下的重力、绳子的拉力作用处于平衡状态，由物体A受到的合力为零可得
则
因物体B受到竖直向上的浮力和竖直向下的重力、铁丝对B的压力作用处于平衡状态，由物体B受到的合力为零可得
则
由于物体A、B受到的浮力，所以，，故A错误，B正确；
CD．由图可知物体A、B浸没在水中，已知A和B的体积相同，则排开水的体积相等，都等于物体的体积，根据可知物体A、B受到的浮力相等，即：，故CD错误。
故选B
二、非选择题：本题共8小题，共60分。按题目要求作答。
11. 如图1所示，一边长为0.1m的正方体木块在拉力和的作用下，分别沿粗糙程度相同的斜面以及水平面做匀速直线运动，拉力方向始终与运动方向一致。木块在斜面运动的路程和时间的关系图象以及在水平面运动的速度和时间的关系图象如图2、3所示。
（1）木块在斜面运动时所受到的摩擦力为，在水平面运动时所受到的摩擦力为，则______（选填“=”或“≠”），你的依据是：______；
（2）木块在斜面上从A点运动到B点，所用的时间______；
（3）木块在水平面上从C点运动到D点，所做的功的功率为1.5W，则______。
【答案】 ①. ≠ ②. 斜面和水平面粗糙程度相同，木块对斜面的压力小于对水平面的压力 ③. 2.5s ④. 15N
【解析】
【详解】（1）[1][2]斜面和水平面粗糙程度相同，木块对斜面的压力小于对水平面的压力，木块在斜面上的摩擦力较小，即。
（2）[3]由图1可可知，木块在斜面上从A点运动到B点的路程是
由图2可知，木块的速度是
所用的时间是
（3）[4]由图3可知，木块的速度是，由
得到
12. 一条形磁铁附近有一个小磁针，小磁针静止时的指向如图1所示。请在图1中标出小磁针的N极______；若此条形磁铁断成两部分，把小磁针放在其中一部分旁，如图2所示，则小磁针将______（选填“顺时针”或“逆时针”）转动后静止。
【答案】 ①. ②. 顺时针
【解析】
【详解】[1] 条形磁铁左端为S极，根据异名磁极相互吸引可知小磁针左端为N极，作图如下：
[2] 如图2，断掉条形磁铁左端为S极，则右端为N极，根据异名磁极相互吸引可知小磁针将顺时针转动后静止。
13. 如图1所示，线圈位于磁场中，通电后a段导线受磁场力F的方向向上。请在图2中画出a段导线受到的磁场力的示意图；现增加一个换向器，如图3所示，请在图3中画出通电后a段导线受到的磁场力的示意图。
【答案】
【解析】
【详解】如图1所示，a导线位于磁场中，a段导线受磁场力F的方向向上，图2中，磁场方向没有改变，导体中电流方向不变，所以导体受力的方向不变，a导线受到的磁场力F1的方向是向上的。
图3中，磁场方向没有改变，导体中电流方向改变，所以导体受力的方向改变，a导线受到的磁场力F2的方向是向下的，如下图
14. 如图所示，在以O为支点，质量忽略不计的杠杆左侧A点挂上一重为10N的重物M，在杠杆右侧B点施加一个竖直向下大小为6N的拉力，使杠杆水平平衡。（忽略绳重）
（1）请在图中画出的力臂；______
（2）若A点受到绳子的拉力的力臂为，则______；（用比例表示）
（3）现撤去，在图中杠杆右侧B点外的其他位置施加一个大小与相等的拉力，使杠杆保持水平平衡，请在图中画出拉力及其力臂。（图中虚线为一个以O为圆心，OB为半径的圆）______
【答案】 ①. ②. 3∶5 ③.
【解析】
【详解】（1）[1]过支点O做F1作用线的垂线，即F1的力臂l1，如下图
（2）[2]根据杠杆平衡知道，阻力臂与动力臂之比等于动力与阻力之比，即
（3）[3]阻力、阻力臂不变，若想F2与F1相等，故动力臂大小不变，故支点到圆上一点的距离大下等于动力臂大小，动力与动力臂垂直，故可得拉力F2，如下图
15. 如图所示，水平面上有两个完全相同的长方体容器，容器内装有质量相同的甲、乙两种不同液体。已知甲液体的液面到容器底部的距离为15cm；液体内A、B两点到容器底部距离相等；A点受到甲液体的压强为700Pa。（，取）
（1）A点到容器底部的距离为______cm；
（2）甲液体的密度______（选填“大于”“等于”或“小于”）乙液体的密度；
（3）甲液体对容器底部的压强______（选填“大于”“等于”或“小于”）乙液体对容器底部的压强；A点受到甲液体的压强______（选填“大于”“等于”或“小于”）B点受到乙液体的压强。
【答案】 ①. 8 ②. 小于 ③. 等于 ④. 大于
【解析】
【详解】（1）[1]由知道，A点到液面的距离为
则A点到容器底部的距离为
（2）[2]由图知道，两种液体的体积V甲＞V乙，又因为两液体的质量为，由知道，两液体的密度
（3）[3]容器是规则形状的，两种液体的质量相同，根据G=mg知道，两种液体的重力相同，由 知道，两容器底部受到的压强相同。
[4]由题意知道，液体内A、B两点到容器底部的距离相等，由知道
由于
且，所以
16. 小明连接了如图所示的电路图。已知电源电压恒为2.2V，小灯泡的额定功率为0.75W。闭合开关，发现LED发光而小灯泡没有发光，电压表的示数为1.7V，电流表的示数为0.16A。小明认为灯泡不亮的原因是灯泡发生了断路，该说法是否正确？______；若正确，写出理由；若不正确，请分析出现该实验现象的原因并写出分析过程。______。
【答案】 ①. 不正确 ②. 实际电功率很小而不能发光
【解析】
【详解】[1][2]LED发光而小灯泡没有发光，电压表的示数为1.7V，电流表的示数为0.16A，说明电路不是断路，而电压表示数小于电源电压，说明灯泡分去部分电压，因而灯泡不是短路，因为电压和电流较小，电功率为
远小于灯泡的额定功率0.75W；原因是实际电功率很小而不能发光。
17. 如图1所示电路，已知和为定值电阻，电源两端的电压恒为6V。闭合开关后，电压表的示数为5V，通电30s，产生的热量为15J。求：
（1）的阻值大小；
（2）把与额定电压为2.5V的灯泡L并联接在另一电路中，如图2所示。L的图像如图3所示。闭合开关，A1的示数为0.2A，求此时L的实际功率和干路中的电流大小。
【答案】（1）；（2）0.3A
【解析】
【详解】解：（1）由图1可知，已知和串联，电压表测量的电压，根据串联电路的特点知，的电压
根据
电路中的电流
的阻值
（2）图中灯泡与电阻并联，电流表测量灯泡的电流，电流表测量干路电流，当的示数为0.2A，灯泡的电流为0.2A，根据图像知，灯泡的电压等于电源电压为1V；灯泡的实际功率为
则的电流
干路中的电流
答：（1）的阻值大小是；
（2）此时的实际功率是0.2W，干路中的电流大小为0.3A。
18. 有一个正方体物块，其底面积为。（，）
（1）把该物块放在面积为的水平正方形木凳面中央，如图所示。物块对木凳的压强为求物块的重力。
（2）把该正方体物块放入装有水的容器中，物块静止时处于悬浮状态，如图所示。已知物块上表面受到水的压力，求物块下表面受到水的压强大小。
【答案】（1）10N；（2）1500Pa
【解析】
【详解】解：（1）由题可知，该木凳受金属块压力的受力面积等于正方形木凳上表面积，则物块对木凳的压力为
所以物块的重力为
（2）物块静止悬浮时受到的浮力为
由浮力产生的原因可知，物块下表面受到水的压力为
则物块下表面受到水的压强为
答：（1）物块的重力为10N；
（2）物块下表面受到水的压强为1500Pa。
19. 小芳奶奶家有一个电烤箱，该电烤箱内部的简化电路图及接线方式如图所示，其中高温挡的额定功率更大。
（1）在图中的电路中，______（选填“a”“b”或“c”）线应接到火线；当旋钮开关转到低温挡时，______（选填“”“”或“和”）连接在电路中；
（2）小芳发现电烤箱的旋钮开关上的字迹已经模糊了，无法区分高温挡和低温挡。请你从图中选取合适的实验器材并设计实验，帮助小芳判断出该电烤箱的高温挡和低温挡。
实验需要的器材：______（请填写字母）
实验步骤及判断高温挡和低温挡的方法：______
【答案】 ①. a ②. 和 ③. CEF ④. 见解析
【解析】
【详解】（1）[1]为了安全用电，开关要接在火线和用电器之间，所以a线应接到火线。
[2]当旋钮开关转到低温挡时，和串联工作，连接在电路中的工作电阻是和。
（2）[3]电能表可以用来测用电器消耗的电能，用电器的挡位与功率有关，高温挡功率高，低温挡功率低，由可知，还需要计时器测时间。所以需要的器材有CEF。
[4]实验步骤及判断高温挡和低温挡的方法：
①用导线将电能表与电烤箱串联接入电路中，此时电能表测量电烤箱的电能；
②打开旋钮开关调节至挡位1，用计时器记录电能表在时间t内闪烁的次数；
③打开旋钮开关调节至挡位2，用计时器记录电能表在时间t内闪烁的次数；
④比较与的大小，闪烁的次数多的挡位做功快功率大是高温挡，闪烁的次数少的挡位做功慢功率小是高温挡。（有理即可）
