人教版九年级物理全一册名校单元双测AB卷第二次阶段性测试(A卷·夯实基础)(原卷版+解析)
展开
这是一份人教版九年级物理全一册名校单元双测AB卷第二次阶段性测试(A卷·夯实基础)(原卷版+解析)，共11页。试卷主要包含了本试卷分第Ⅰ卷两部分，测试范围，在图等内容，欢迎下载使用。
（考试时间：90分钟 试卷满分：100分）
注意事项：
1．本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分。
2．测试范围：人教版九年级全一册：第十五章——第十六章第2节。
第Ⅰ卷
一、单项选择题：本题共10小题，每小题3分，共30分。
1．用毛皮摩擦过的橡胶棒靠近一个轻质绝缘小球，发现两者互相排斥，由此可判断（ ）
A．小球一定可能带正电 B．小球一定带负电
C．小球可能带正负电，小球可能带负电 D．不能判断小球带什么电
2．小明同学设计并制作了一个“盲人水杯”，其工作原理如图所示。杯中近杯口处A点是水位器的两个金属触点，当杯中的水位达到A位置时，水位器会发出音乐声，表示水已盛满。杯口处的两个金属触点的作用相当于（ ）
第1题图 第5题图 第6题图
A．导线B．开关C．用电器D．电源
3．红绿指示灯可以以不同颜色的变化保证人民的安全，据你对交通指示灯了解，可以推断出（ ）
A．红黄绿灯都是串联 B．红黄绿灯都是并联
C．红黄绿灯没有关系 D．红灯与黄灯串联后再与绿灯并联
4．以下四件家用电器正常工作时电流最接近5A的是（ ）
A．电视机 B．笔记本电脑 C．空调 D．冰箱
5．小梅想测量通过两灯的电流，设计了如图所示的电路。各元件均正常，各导线的连接良好，闭合开关后，（）
A．两个灯泡都发光 B．灯泡L2不发光，电流表没有示数
C．拧下灯泡L1，电流表的示数一定变小 D．拧下灯泡L2，电流表的示数一定变小
6．在图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（ ）
A．4.8V，1.2VB．6V，1.2VC．1.2V，6VD．1.2V，4.8V
7．两个小灯泡连接在电路中，无法观察到它们是串联还是并联。闭合开关时，两灯都正常发光。以下判断正确的是（ ）
A．若灯两端电压都相等，则两灯肯定是并联
B．若流过灯的电流相等，则两灯肯定是串联
C．若取下一根导线两灯都不亮，则原来两灯肯定是串联
D．若取下一灯，另一灯不亮，则原来两灯肯定是串联
8．如图所示，当开关S闭合时，发现电压表指针偏转，电流表的指针不动，该电路故障可能是（ ）
A．L1的接线短路 B．L2的接线短路 C．L1的灯丝断了 D．L2的灯丝断了
9．如图所示是小明在练习测量电流时连接的电路，电路的连接存在错误，下列操作及说法正确的是（ ）
A．撤掉导线a，电流表测量的是电路的总电流 B．撤掉导线a，电流表测量的是小灯泡L1的电流
C．撤掉导线b，电流表测量的是小灯泡L1和L2的电流 D．撤掉导线c，电流表测量的是小灯泡L1的电流
10．用带正电的玻璃棒接触验电器的金属球后，金属箔张开，这是因为（ ）
A．玻璃棒上的正电荷转移到验电器上； B．玻璃棒上的电子转移到验电器上；
C．验电器上电子转移到玻璃棒上； D．验电器上的正电荷转移到玻璃棒上。
第8题图 第9题图 第12题图 第15题图
二、填空题。（每空2分，共20分）
11．小军在加油站看到一醒目的标语：“严禁用塑料桶装汽油”，此规定的缘由：汽油与塑料桶内壁摩擦起电后产生 ___________，将汽油引燃，发生火灾。
12．如图所示的电路状态称为______（选填“通路”、“开路”或“短路”）。
13．进入九年级后，为了增加同学们对英语听力的训练，年级组利用业余时在各教室统一采用有线扬声器，它们是同时开播，也是同时停播的。这些扬声器的连接方式是______联。
14．家用电饭锅的工作电流约为4A，电子手表工作时的电流约为2μA。家用电饭锅的工作电流为电子表工作电流的___________倍。
15．家庭电路中经常出现的故障有：灯泡的灯丝断了、灯头内的电线断了、灯头或开关等处的接线松动。这些现象都属于___________。某家用小彩灯电路如图所示，闭合开关，若在电路A、B两处接入电流表，其读数分别是1.6A、1.6A，则电流表接在C处时，其读数应为___________A。
16．如图是一双量程的电压表的刻度盘。当使用较小量程时，图中指针位置的示数为 ______V；当使用较大量程时，图中指针位置的示数为 ______V。
17．如图1所示的电路中，电压表所用的量程不明，当电路闭合后，V1和V2的示数分别如图2所示。小灯泡L1两端的电压是______V，电源电压为______V。
三、实验探究题（每空2分，共24分）
18．李明小组在“电流表的使用”实验中：
（1）李明用电流表测量电路中的电流实验中，闭合开关后，发现电流表的指针如图甲所示，其原因可能是 ________；
（2）李明连接实验电路，闭合开关后，发现电流表的指针如图乙所示，其原因可能是 ________；
（3）李明按照电路图连接实验电路，当他连接好最后一根导线时，电流表的示数如图丙所示，其原因可能是 ________；
（4）李明更正错误后，电流表的示数如图丙所示，所测电流可能是 ________A。

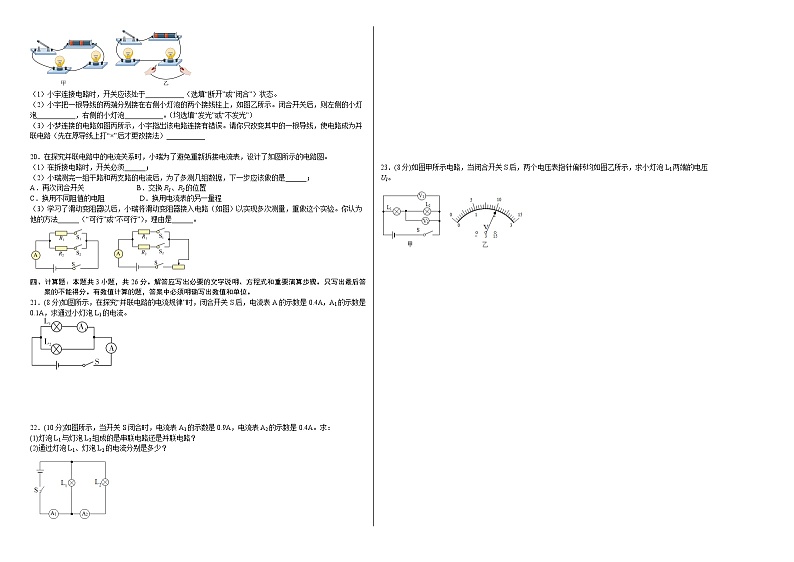

19．在“连接串联电路和并联电路”的实验中，小宇用两个不同的小灯泡组成了如图甲所示的电路。
（1）小宇连接电路时，开关应该处于___________（选填“断开”或“闭合”）状态。
（2）小宇把一根导线的两端分别接在右侧小灯泡的两个接线柱上，如图乙所示。闭合开关后，则左侧的小灯泡___________，右侧的小灯泡___________。（均选填“发光”或“不发光”）
（3）小梦连接的电路如图丙所示，小宇指出该电路连接有错误。请你只改变其中的一根导线，使电路成为并联电路（先在原导线上打“×”后才更改接法）___________
20．在探究并联电路中的电流关系时，小瑞为了避免重新拆接电流表，设计了如图所示的电路图。
（1）在拆接电路时，开关必须______；
（2）小瑞测完一组干路和两支路的电流后，为了多测几组数据，下一步应该做的是______；
A．再次闭合开关 B．交换R1、R2的位置
C．换用不同阻值的电阻 D．换用电流表的另一量程
（3）学习了滑动变阻器以后，小瑞将滑动变阻器接入电路（如图）以实现多次测量，重做这个实验。你认为他的方法______（“可行”或“不可行”），理由是______。
四、计算题：本题共3小题，共26分。解答应写出必要的文字说明、方程式和重要演算步骤。只写出最后答案的不能得分。有数值计算的题，答案中必须明确写出数值和单位。
21．(8分)如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表A的示数是0.4A，A1的示数是0.1A，求通过小灯泡L1的电流。
22．(10分)如图所示，当开关S闭合时，电流表A1的示数是0.9A，电流表A2的示数是0.4A。求：
(1)灯泡L1与灯泡L2组成的是串联电路还是并联电路？
(2)通过灯泡L1、灯泡L2的电流分别是多少？
23．(8分)如图甲所示电路，当闭合开关S后，两个电压表指针偏转均如图乙所示，求小灯泡L1两端的电压U1。

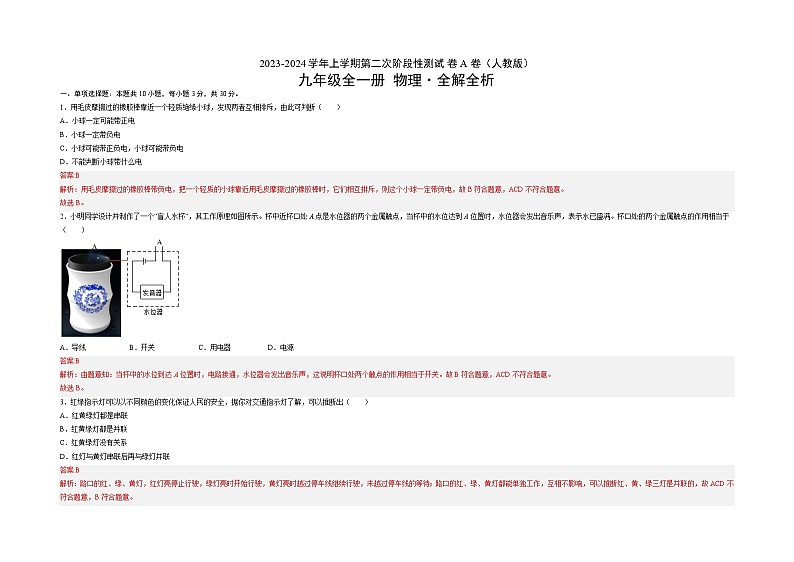

2023-2024学年上学期第二次阶段性测试卷A卷（人教版）
九年级全一册 物理·全解全析
一、单项选择题：本题共10小题，每小题3分，共30分。
1．用毛皮摩擦过的橡胶棒靠近一个轻质绝缘小球，发现两者互相排斥，由此可判断（ ）
A．小球一定可能带正电
B．小球一定带负电
C．小球可能带正负电，小球可能带负电
D．不能判断小球带什么电
答案:B
解析：用毛皮摩擦过的橡胶棒带负电，把一个轻质的小球靠近用毛皮摩擦过的橡胶棒时，它们相互排斥，则这个小球一定带负电，故B符合题意，ACD不符合题意。
故选B。
2．小明同学设计并制作了一个“盲人水杯”，其工作原理如图所示。杯中近杯口处A点是水位器的两个金属触点，当杯中的水位达到A位置时，水位器会发出音乐声，表示水已盛满。杯口处的两个金属触点的作用相当于（ ）
A．导线B．开关C．用电器D．电源
答案:B
解析：由题意知：当杯中的水位到达A位置时，电路接通，水位器会发出音乐声，这说明杯口处两个触点的作用相当于开关。故B符合题意，ACD不符合题意。
故选B。
3．红绿指示灯可以以不同颜色的变化保证人民的安全，据你对交通指示灯了解，可以推断出（ ）
A．红黄绿灯都是串联
B．红黄绿灯都是并联
C．红黄绿灯没有关系
D．红灯与黄灯串联后再与绿灯并联
答案:B
解析：路口的红、绿、黄灯，红灯亮停止行驶，绿灯亮时开始行驶，黄灯亮时越过停车线继续行驶，未越过停车线的等待；路口的红、绿、黄灯都能单独工作，互相不影响，可以推断红、黄、绿三灯是并联的，故ACD不符合题意，B符合题意。
故选B。
4．以下四件家用电器正常工作时电流最接近5A的是（ ）
A．电视机B．笔记本电脑
C．空调D．冰箱
答案:C
解析：A．电视机的工作电流约0.5A，故A不符合题意；
B．笔记本电脑的工作电流约0.5A，故B不符合题意；
C．空调的工作电流约5A，故C符合题意；
D．冰箱的工作电流约1A，故D不符合题意。
故选C。
5．小梅想测量通过两灯的电流，设计了如图所示的电路。各元件均正常，各导线的连接良好，闭合开关后，（ ）
A．两个灯泡都发光
B．灯泡L2不发光，电流表没有示数
C．拧下灯泡L1，电流表的示数一定变小
D．拧下灯泡L2，电流表的示数一定变小
答案:C
解析：AB．由图可知：闭合开关前，灯泡L1和灯泡L2串联，闭合开关后，电流表接入电路，因电流表电阻非常小，相当于导线，所以，灯泡L2短路，不亮，电流表能测量通过灯泡L1的电流，所以有示数，故AB不符合题意；
CD. 电流表能测量通过灯泡L1的电流，拧下灯泡L1，电流表的示数为0，比较而言，电流表的示数一定变小，而拧下灯泡L2，电流表的示数不变，故C符合题意，D不符合题意。
故选C。
6．在图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（ ）
A．4.8V，1.2VB．6V，1.2VC．1.2V，6VD．1.2V，4.8V
答案:A
解析：由电路图知，两电阻R1与R2串联，电压表V1测电源电压，电压表V2测电阻R2两端的电压；电压表V1示数大于电压表V2示数，两个电压表指针偏转角度相同，则电压表V1量程是，电压表V2量程是；电压表V1量程是，最小分度值是0.5V，电压表示数；电压表V2量程是，最小分度值是0.1V，电压表示数是1.2V；则电阻R2两端的电压，
由串联电路特点知，电阻R1两端的电压
故BCD不符合题意，A符合题意。
故选A。
7．两个小灯泡连接在电路中，无法观察到它们是串联还是并联。闭合开关时，两灯都正常发光。以下判断正确的是（ ）
A．若灯两端电压都相等，则两灯肯定是并联
B．若流过灯的电流相等，则两灯肯定是串联
C．若取下一根导线两灯都不亮，则原来两灯肯定是串联
D．若取下一灯，另一灯不亮，则原来两灯肯定是串联
答案:D
解析：A．当两灯并联时，各个灯泡两端电压都相等且等于电源电压，但是当两个完全一样的小灯泡串联时，各个灯泡两端电压也会相等且等于电源电压的一半，所以若灯两端电压都相等，两灯也可能是串联，故A错误；
B．若两个完全一样的小灯泡并联时，由于灯泡的电阻相等，两端电压相等，流过灯的电流也相等，所以若流过灯的电流相等，两灯也可能是并联，故B错误；
C．在并联电路中，若在干路取下一根导线，两灯都不会亮，所以取下一根导线两灯都不亮，原来两灯也可能是并联，故C错误；
D．串联电路是各用电器顺次连接，只有一条闭合回路，若取下一灯，就造成电路断路，另一灯就会不亮，所以若取下一灯，另一灯不亮，则原来两灯肯定是串联，故D正确。
故选D。
8．如图所示，当开关S闭合时，发现电压表指针偏转，电流表的指针不动，该电路故障可能是（ ）
A．L1的接线短路B．L2的接线短路
C．L1的灯丝断了D．L2的灯丝断了
答案:D
解析：当开关S闭合时，电流表的指针不动，说明电路是开路；电压表的指针偏转，说明电压表通过电流表和L1与电源两极相连，因此L2处出现开路，故D符合题意，ABC不符合题意。
故选D。
9．如图所示是小明在练习测量电流时连接的电路，电路的连接存在错误，下列操作及说法正确的是（ ）
A．撤掉导线a，电流表测量的是电路的总电流
B．撤掉导线a，电流表测量的是小灯泡L1的电流
C．撤掉导线b，电流表测量的是小灯泡L1和L2的电流
D．撤掉导线c，电流表测量的是小灯泡L1的电流
答案:C
解析：AB．撤掉导线a，电流表正接线柱未接入电路，闭合开关，电流表无示数，故AB错误；
C．撤掉导线b，电流表接在电路的干路上，小灯泡L1和L2并联，故电流表测量的是小灯泡L1和L2的电流，故C正确；
D．撤掉导线c，小灯泡L1和L2并联，电流表与小灯泡L2串联，电流表测量的是小灯泡L2的电流，故D错误。
故选C。
10．用带正电的玻璃棒接触验电器的金属球后，金属箔张开，这是因为（ ）
A．玻璃棒上的正电荷转移到验电器上；
B．玻璃棒上的电子转移到验电器上；
C．验电器上电子转移到玻璃棒上；
D．验电器上的正电荷转移到玻璃棒上。
答案:C
解析：玻璃棒带正电是因为玻璃棒失去电子而带正电，且玻璃棒中的正电荷在原子核，玻璃棒与验电器的金属球接触后，金属箔张开，是因为金属箔也带正电，同种电荷相互排斥。是金属箔上的电子转移到玻璃棒上，而带正电，故ABD不符合题意，C符合题意。
故选C。
二、填空题。（每空2分，共20分）
11．小军在加油站看到一醒目的标语：“严禁用塑料桶装汽油”，此规定的缘由：汽油与塑料桶内壁摩擦起电后产生 ___________，将汽油引燃，发生火灾。
答案:火花
解析：桶内汽油与桶壁摩擦，塑料桶带电，由于塑料桶是绝缘体，桶上的电荷不能传递，电荷积累到一定程度会放电产生火花，引燃汽油造成火灾。
12．如图所示的电路状态称为______（选填“通路”、“开路”或“短路”）。
答案:开路
解析：断开的电路叫开路，也称断路，如图所示，电路中开关打开，故此电路状态称为开路。
13．进入九年级后，为了增加同学们对英语听力的训练，年级组利用业余时在各教室统一采用有线扬声器，它们是同时开播，也是同时停播的。这些扬声器的连接方式是______联。
答案:并
解析：各考场的有线扬声器工作时互不影响，若关闭其中的任意一个扬声器，其它扬声器仍能正常发声，所以它们是并联的。
14．家用电饭锅的工作电流约为4A，电子手表工作时的电流约为2μA。家用电饭锅的工作电流为电子表工作电流的___________倍。
答案:2×106
解析：电子表的电流2μA=2×10-6A，所以电饭锅的电流是电子表电流倍数为
倍
15．家庭电路中经常出现的故障有：灯泡的灯丝断了、灯头内的电线断了、灯头或开关等处的接线松动。这些现象都属于___________。某家用小彩灯电路如图所示，闭合开关，若在电路A、B两处接入电流表，其读数分别是1.6A、1.6A，则电流表接在C处时，其读数应为___________A。
答案: 断路 1.6
解析：[1]家庭电路中经常出现的故障有：灯泡的灯丝断了、灯头内的电线断了、灯头或开关等处的接线松动等现象是属于电路中出现了断开的地方，即断路，也叫开路。
[2]如图所示为串联电路，串联电路各处电流相等，故A、B、C三处的电流均为1.6A。
16．如图是一双量程的电压表的刻度盘。当使用较小量程时，图中指针位置的示数为 ______V；当使用较大量程时，图中指针位置的示数为 ______V。
答案: 1.1 5.5
解析：[1]当使用较小量程，即0～3V量程时，分度值为0.1V，图中指针位置的示数为1.1V。
[2]当使用较大量程，即0～15V量程时，分度值为0.5V，图中指针位置的示数为5.5V。
17．如图1所示的电路中，电压表所用的量程不明，当电路闭合后，V1和V2的示数分别如图2所示。小灯泡L1两端的电压是______V，电源电压为______V。
答案: 3.5 6
解析：[1][2]如图所示，V1测总电压，V2测L2电压；根据串联电路的电压规律
可判断出：V1所测电压是电源电压，使用的是大量程，即电源电压；V2所测电压是L2两端的电压，使用的是小量程，即．则L1两端电压为
三、实验探究题（每空2分，共24分）
18．李明小组在“电流表的使用”实验中：
（1）李明用电流表测量电路中的电流实验中，闭合开关后，发现电流表的指针如图甲所示，其原因可能是 ________；
（2）李明连接实验电路，闭合开关后，发现电流表的指针如图乙所示，其原因可能是 ________；
（3）李明按照电路图连接实验电路，当他连接好最后一根导线时，电流表的示数如图丙所示，其原因可能是 ________；
（4）李明更正错误后，电流表的示数如图丙所示，所测电流可能是 ________A。
答案: 电流表正负接线柱接反了 电流表选用的量程太小 电路开关没有断开 2.5
解析：（1）[1]电流表的指针反向偏转，说明电流表正负接线柱接反了。
（2）[2]电流表的指针偏转角度过大，说明电流表选用的量程太小。
（3）[3]当他连接好最后一根导线时，即有示数，说明电路开关没有断开。
（4）[4]因为选用小量程时，偏转角度超过了量程，所以丙图选用的量程为，由图可得电流大小为2.5A。
19．在“连接串联电路和并联电路”的实验中，小宇用两个不同的小灯泡组成了如图甲所示的电路。
（1）小宇连接电路时，开关应该处于___________（选填“断开”或“闭合”）状态。
（2）小宇把一根导线的两端分别接在右侧小灯泡的两个接线柱上，如图乙所示。闭合开关后，则左侧的小灯泡___________，右侧的小灯泡___________。（均选填“发光”或“不发光”）
（3）小梦连接的电路如图丙所示，小宇指出该电路连接有错误。请你只改变其中的一根导线，使电路成为并联电路（先在原导线上打“×”后才更改接法）___________
答案: 断开 发光 不发光
解析：（1）[1]为保护电路，连接电路时，开关应该处于断开状态。
（2）[2][3]小宇把一根导线的两端分别接在右侧小灯泡的两个接线柱上，右侧小灯泡被短路，不发光，观察到左侧的小灯泡发光。
（3）[4]使电路成为并联电路，电流路径有两条，即电流从电源正极分别经两个灯泡流回电源负极，如图所示：
20．在探究并联电路中的电流关系时，小瑞为了避免重新拆接电流表，设计了如图所示的电路图。
（1）在拆接电路时，开关必须______；
（2）小瑞测完一组干路和两支路的电流后，为了多测几组数据，下一步应该做的是______；
A．再次闭合开关
B．交换R1、R2的位置
C．换用不同阻值的电阻
D．换用电流表的另一量程
（3）学习了滑动变阻器以后，小瑞将滑动变阻器接入电路（如图）以实现多次测量，重做这个实验。你认为他的方法______（“可行”或“不可行”），理由是______。
答案: 断开 C 不可行 见解析
解析：（1）[1]为了保护电路，在拆接电路时，开关必须断开。
（2）[2]实验中，换用不同的电阻，才能使结论更具普遍性，故C符合题意，ABD不符合题意。
故选C。
（3）[3][4]如果接入滑动变阻器，将两个电阻分别接入电路中时，不能保证两电阻两端的电压相同，所以这种方法不可行。
四、计算题：本题共3小题，共26分。解答应写出必要的文字说明、方程式和重要演算步骤。只写出最后答案的不能得分。有数值计算的题，答案中必须明确写出数值和单位。
21．(8分)如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表A的示数是0.4A，A1的示数是0.1A，求通过小灯泡L1的电流。
答案:0.1A
解析：解：由电路图可看出A1在支路上与L1串联，则A1测的是L1的电流，即A1的示数为通过L1的电流，所以通过小灯泡L1的电流为0.1A。
答：通过小灯泡L1的电流为0.1A。
22．(10分)如图所示，当开关S闭合时，电流表A1的示数是0.9A，电流表A2的示数是0.4A。求：
(1)灯泡L1与灯泡L2组成的是串联电路还是并联电路？
(2)通过灯泡L1、灯泡L2的电流分别是多少？
答案:(1)并联；(2)0.5A；0.4A
解析：(1)当开关S闭合时，灯泡L1与灯泡L2组成并联电路，各自形成电流回路，工作时相互不影响。
(2)由图可知，电流表A2测量灯L2所在支路的电流，电流表A1测量干路电流，则通过灯泡L2的电流为
由并联分流可知，通过灯泡L1的电流为
答；(1)灯泡L1与灯泡L2组成的是并联电路；
(2)通过灯泡L1、灯泡L2的电流分别是0.5A、0.4A。
23．(8分)如图甲所示电路，当闭合开关S后，两个电压表指针偏转均如图乙所示，求小灯泡L1两端的电压U1。
答案:8V
解析：当闭合开关S后，两个灯泡串联，电压表V1测量电源电压，电压表V2测量灯L2两端电压，则V1的示数较大，接入大量程，读数为10V；V2的示数较小，接入小量程，读数为2V；根据串联分压可知L1两端的电压为
答：L1两端的电压为8V。
