2024年河北省张家口市中考一模物理试题word版（附参考答案）

这是一份2024年河北省张家口市中考一模物理试题word版（附参考答案），共21页。试卷主要包含了单选题，多选题，填空题，实验题，计算题等内容，欢迎下载使用。


一、单选题
1．下列事实的微观解释错误的是（ ）
A．AB．BC．CD．D
2．分类法是科学研究中常用的方法。下列分类正确的是（ ）
A．导体：铁丝、陶瓷、石墨
B．费力杠杆：钓鱼竿、筷子、镊子
C．复合肥：硝酸钾、硝酸、碳酸氢
D．目前计入空气污染物的气体：二氧化氮、二氧化硫、二氧化碳
3．遇到下列突发事件，采取措施正确的是（ ）
A．发现有人触电，立即用手拉拽B．高层楼房着火，乘坐电梯逃离
C．发现燃气泄漏，立即打开排风扇D．实验室中酒精着火，立刻用湿抹布盖灭
4．利用下列器材能达到实验目的的是（ ）
A．用pH试纸测量雨水的pH是否为5.6
B．用刻度尺和三角板测量硬币的直径
C．用10mL量筒量取8.55mL水
D．用体温计测量标准大气压下沸水的温度

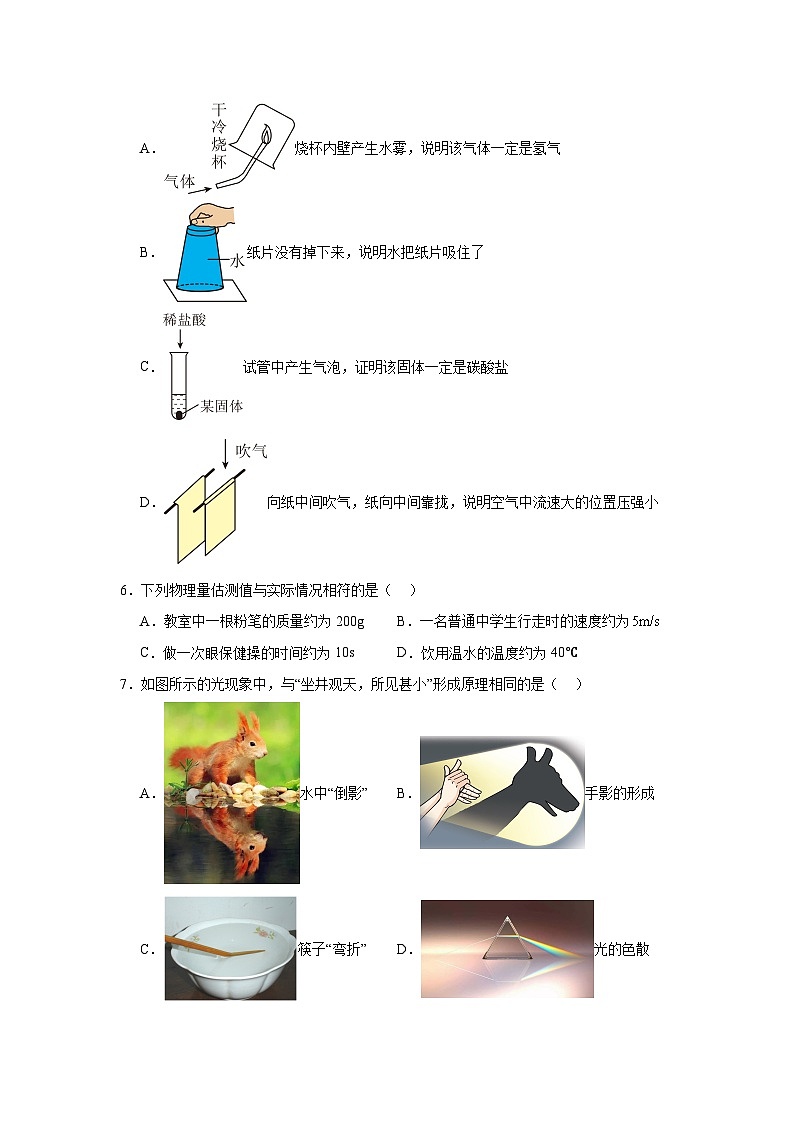

5．对图所示实验分析正确的是（ ）
A．烧杯内壁产生水雾，说明该气体一定是氢气
B．纸片没有掉下来，说明水把纸片吸住了
C．试管中产生气泡，证明该固体一定是碳酸盐
D．向纸中间吹气，纸向中间靠拢，说明空气中流速大的位置压强小
6．下列物理量估测值与实际情况相符的是（ ）
A．教室中一根粉笔的质量约为200gB．一名普通中学生行走时的速度约为
C．做一次眼保健操的时间约为10sD．饮用温水的温度约为40℃
7．如图所示的光现象中，与“坐井观天，所见甚小”形成原理相同的是（ ）
A．水中“倒影”B．手影的形成
C．筷子“弯折”D．光的色散
8．关于声和电磁波，下列说法正确的是（ ）
A．电磁波、超声波、次声波都可以在真空中传播
B．我国北斗导航卫星与地面通信利用的是电磁波
C．“听声辨人”是因为不同的人发声的音调不同
D．街道上的噪声监测装置可以减弱噪声
9．如图所示为无线骨传导耳机，其发声元件为扬声器，由其发出的声音可以不经过人的外耳道而通过颅骨进行传播，从而使人听到声音。图能反映耳机的扬声器工作原理的是（ ）
A．B．
C．D．
10．为了响应“发展体育运动，增强人民体质”的号召，众多运动场地如雨后春笋般出现，石家庄市政府为市民打造的十分钟健身圈基本成型。如图所示，关于篮球运动，下列说法正确的是（ ）
A．篮球离开手仍能在空中运动，是因为篮球受到惯性作用
B．投篮时篮球撞击篮板后被反弹是因为力能改变物体的运动状态
C．篮球离开手在空中运动到最高点时受力平衡
D．篮球穿过篮网后下落过程动能增大，重力势能减小，机械能不变
二、多选题
11．在“探究凸透镜成像的规律”实验中，蜡烛、凸透镜、光屏的位置如图所示时，光屏上恰好呈现烛焰清晰的像（像未画出）。下列说法正确的是（ ）
A．凸透镜的焦距可能为23cm
B．投影仪成像利用了此成像原理
C．将蜡烛置于30cm刻线处，凸透镜不动，向右移动光屏，光屏上会成清晰倒立的像
D．靠近凸透镜放一眼镜片，向右移动光屏会再次成清晰的烛焰像，此镜片可用于矫正近视眼
12．如图是利用“浮筒打捞法”打捞沉船的场景，潜水员用钢索把灌满水沉入海底的浮简拴牢在沉船两旁，然后利用压缩机将空气压进浮筒，把水排出，浮筒就会带着沉船浮出水面。关于浮筒打捞法，下列说法正确的是（ ）
A．“浮筒打捞法”是利用沉浮条件将沉船打捞上来的
B．浮筒在水中下沉过程中所受水的压强和浮力都一直变大
C．压缩机将空气压进浮筒，把水排出，是为了增大浮筒的浮力
D．浮筒带着沉船在水中上升过程中，浮筒所受的浮力大于其自身重力
13．如图所示的电路中，电源电压保持不变，定值电阻阻值为，滑动变阻器的最大阻值为，且，灯泡L上标有“9V 4.5W”字样，电流表的量程为0~0.6A、0~3A。当开关、、都闭合，滑动变阻器滑片P在左端时，灯泡L正常发光，两电流表的指针位置相同。不计温度对灯丝电阻的影响，下列说法正确的是（ ）
A．电源电压为9V
B．的阻值为72Ω
C．通过任意开关的通断，电路消耗总功率的最小值为0.75W
D．开关、、都闭合，滑动变阻器的滑片P向右移动时，电流表A2与电流表A1的示数之差不变
三、填空题
14．夏天，打开冰箱门时会看到“白气”，这个物态变化过程需要 （选填“吸收”或“放出”）热量；冻肉在冰箱冷冻室储存时间过长会变干，这是 （填物态变化名称）现象。
15．石家庄滹沱河两岸风景秀美，是人们休闲的好去处。小文乘坐汽车以40km/h的速度匀速通过长为1200m的滹沱河子龙大桥主桥，用时 h。汽车行进中发现大桥两侧的路灯迅速向后移去，这是以 为参照物。行驶过程中，油箱中剩余的汽油热值 （选填“变大”“变小”或“不变”）。
16．通常情况下，家庭电路中各个用电器的连接方式是 。如图甲、乙所示，分别为小明家部分家庭电路示意图和电能表表盘，他将电吹风插入插座使其单独工作，测得1min内电能表转盘转了75转，则电吹风消耗的功率为 W。拔掉电吹风的插头，只闭合开关S，台灯不亮，保险丝熔断，原因是 ．
17．如图是挖井时从井中提升沙土的杠杆示意图，杠杆AB可以在竖直平面内绕固定点O转动，，悬挂在A端的桶与沙土的总重为100N，悬挂在B端的配重的重为90N。当杠杆AB在水平位置平衡时，加在配重下面绳端的竖直向下的拉力 N（不计杠杆自重和绳重）。其他条件不变，若O点向右移，则杠杆AB再次水平平衡时拉力将 （选填“变大”“变小”或“不变”）。请在图中画出拉力F的力臂 。
18．随着科技的发展，新能源汽车逐渐走进我们的生活，我国的新能源汽车技术处于世界领先水平。油电混合动力汽车是新能源汽车的一种，工作模式为：纯电模式行驶时，内燃机不工作，由蓄电池提供能量，电能属于 （选填“一次能源”或“二次能源”）；混动模式行驶时，内燃机工作，既可以给汽车行驶提供能量，还可以给蓄电池充电。汽车行驶时，通过冷却液（主要成分为水）在散热器管道内循环流动，将发动机多余热量带走，这是通过 （选填“做功”或“热传递”）的方式改变发动机内能。某新能源电动汽车的储液箱容量是5L，若储液箱中装满水，水温从20℃升高到50℃吸收的热量是 J。[水的密度是，水的比热容是]
四、实验题
19．在“探究滑动摩擦力大小与哪些因素有关”实验中，小明做了如图所示的三次实验。甲、乙两幅图中木板表面的粗糙程度相同，丙图中木板表面更粗糙。
（1）为测出滑动摩擦力大小，利用 原理，三次实验中应用弹簧测力计沿水平方向 拉动同一木块；
（2）比较甲、丙两幅图，可得出结论： ；
（3）比较甲、乙两幅图所得出的结论在实际生活中的应用有 （举出一例即可）。
20．小明和小红测量酱油的密度：
（1）将托盘天平放在水平桌面上，游码归零，指针静止时如图甲所示，此时应将平衡螺母向 调节使天平横梁水平平衡。
（2）小明调节天平水平平衡后，进行以下操作：
①用天平测得烧杯的质量为87.4g；
②将待测酱油倒入烧杯中，向右盘中加减砝码，并调节游码在标尺上的位置，横梁恢复水平平衡时砝码和游码的位置如图乙所示；
③将烧杯中的酱油全部倒入量筒，量筒中液面达到的位置如图丙所示。
为减小实验误差，正确的操作顺序为： （填数字序号），待测酱油的密度是 。
（3）小红在实验过程中不小心将量筒打碎，在原有器材的基础上增加一个小烧杯也测出了酱油的密度。实验过程如下：
①将小烧杯放到天平上，测出空小烧杯的质量为；
②如图甲，向大烧杯中倒入适量的水，使小烧杯漂浮在水面上。用记号笔记下水面在小烧杯上对应的位置A：
③倒出大烧杯中的水并擦干净，向大烧杯中倒入适量的待测酱油；擦干小烧杯外面的水，使小烧杯漂浮在酱油面上（如图乙）。向小烧杯中倒水，直到酱油液面与 相平；
④取出小烧杯并擦干小烧杯外壁上的酱油，用天平测出小烧杯及水的总质量为；
⑤酱油密度的表达式为 （用已知物理量符号表示，水的密度为）；
⑥若在步骤④中，小烧杯外面的酱油未擦干净，会导致酱油密度的测量值 （选填“偏大”或“偏小”）。
21．小明同学利用图甲所示的器材“探究电流与电压的关系”。已知电源电压恒为6V，滑动变阻器规格为“40Ω 1.0A”。
（1）用笔画线代替导线将图甲中的实物电路连接完整，要求滑动变阻器的滑片向右移时电流表示数变小，且导线不允许交叉；
（2）正确连接电路后，闭合开关，移动滑动变阻器的滑片，发现两电表均无示数，经检查故障发生在定值电阻或滑动变阻器上，则故障是 ；
（3）排除故障后，闭合开关，移动滑动变阻器的滑片，记录多组数据填入表1。
表1
①第5次实验中电压表的指针位置如图乙所示，其示数为 V；
②第 次实验数据是编造的。剔除编造的数据后，根据表1数据，得出结论： ；
③定值电阻的阻值为 Ω；
（4）小明想测量小灯泡正常发光时的电阻，用额定电压为3V的小灯泡替换图甲中的定值电阻，闭合开关，移动滑动变阻器的滑片，记录多组数据填入表2。根据表2中的实验数据规律判断：当小灯泡两端电压为3V时，小灯泡的实际电阻可能是 （填选项前的符号）。
表2
A．6.8Ω B．7.5Ω C．8.9Ω D．9.8Ω
五、计算题
22．车速过快是造成交通事故的重要原因之一，为限制车速，常常在下坡路段设置减速带。如图所示，在倾角为的斜坡上安装有7条减速带，相邻两条减速带间的距离均为10m。现有一辆质量为1.8t的小汽车，从斜坡顶端开始向下运动．已知小汽车与水平路面接触的总面积为，小汽车的长度与减速带的宽度均不计，g取。求：
（1）小汽车从第1条减速带行驶到第7条减速带的过程中，重力所做的功；
（2）汽车在水平路面行驶时，汽车对水平路面的压强；
（3）若该小汽车正常行驶时发动机额定功率为20kW，效率为36%，使用的乙醇汽油热值为，该小汽车正常行驶1小时至少消耗乙醇汽油的质量。
23．如图甲所示的电路中，电源电压恒定，灯泡标有“2.5V”字样，灯泡的电阻随它两端电压变化的关系图像如图乙所示。将灯泡和滑动变阻器R串联接入电路中，如图甲。闭合开关S，移动滑片P，当电压表示数为2V时，灯泡正常发光。求：
（1）电源电压；
（2）当电压表的示数为3V时，小灯泡消耗的实际电功率（结果保留2位小数）；
（3）已知滑动变阻器R的规格为“20Ω 0.5A”，电压表量程为0~3V，电流表量程为0~0.6A，另取一只额定电压为4V的灯泡，的电流与电压变化图像如图丙所示。将灯泡、中任意一只接入图甲虚线框中位置，闭合开关S，移动滑片P，电路均安全。求滑动变阻器允许接入电路的阻值范围。
选项
事实
解释
A
自然界中水的天然循环
水分子不断地运动且间距发生改变
B
品红在热水中比在冷水中扩散得快
温度越高，分子运动越剧烈
C
将注射器中10mL气体压缩至5mL
加压时气体分子体积变小
D
一氧化碳和二氧化碳化学性质不同
分子构成不同
实验次数
1
2
3
4
5
电压/V
1.0
1.2
1.8
2.0
电流/A
0.10
0.12
0.18
0.20
0.22
实验次数
1
2
3
电压U/V
1.5
2
2.5
电流I/A
0.23
0.28
0.32
参考答案：
1．C
【详解】A．自然界中水的天然循环是水分子不断地运动，蒸发到大气中，且水分子间距发生变化，从气态变成液体或固态落向地面，故A正确，不符合题意；
B．温度越高，分子运动越剧烈，所以品红在热水中比在冷水中扩散得快，故B正确，不符合题意；
C．将注射器中10mL气体压缩至5mL是分子间的间距变小了，不是分子体积变小，故C错误，符合题意；
D．一氧化碳和二氧化碳化学性质不同是因为分子的结构不同，使得二者有了不同的性质，故D正确，不符合题意。
故选C。
2．B
【详解】A．陶瓷是绝缘体，铁丝、石墨是导体，故A错误；
B．钓鱼竿、筷子、镊子使用时，均动力臂小于阻力臂，属于费力杠杆，故B正确；
C．硝酸钾含有氮元素和钾元素，属于复合肥，硝酸、碳酸氢不是复合肥，故C错误；
D．二氧化碳不属于空气污染物，故D错误。
故选B。
3．D
【详解】A．人体是导体，发现有人触电时，立即用手拉拽会导致自身触电，故A错误；
B．发生火灾时，电梯的供电系统随时会断电，且烟雾会向电梯井道内蹿，浓烟很容易进入轿厢，所以高层楼房着火时。不能乘坐电梯逃离。故B错误；
C．发现燃气泄漏，立即打开排风扇通风会产生电火花，可能会发生爆炸，故C错误；
D．实验室中酒精着火，立刻用湿抹布盖灭，以隔绝酒精与氧气的接触，达到隔绝氧气而灭火的目的，故D正确。
故选D。
4．B
【详解】A．pH试纸的测定范围为整数，故A不符合题意；
B．刻度尺和2块三角板组合在一起可以测量硬币的直径，故B符合题意；
C．10mL量筒精确度为0.1mL，无法准确量取8.55mL的水，故C不符合题意；
D．标准大气压下沸水的温度超过了体温计的测量范围，故D不符合题意。
故选B。
5．D
【详解】A．观察到烧杯内壁产生水雾，说明有水生成，水是由氢元素和氧元素组成的，反应物氧
中只含有氧元素，根据质量守恒定律，反应前后元素种类不变，则说明气体中含有的元素为氢元素，但不能说一定是氢气，故A错误；
B．装满水的杯子倒置后，纸片和杯中水不掉下来，而在纸片的周围只有空气，所以是大气压力的作用使其没有掉下来，即利用了大气压强，故B错误；
C．能与酸反应产生气泡的还有活泼金属等物质，不能证明该固体是碳酸盐，故C错误；
D．向两张纸的中间吹气，中间空气流动速度大，压强小，纸片外侧空气流速小，压强大，纸片收到向中间的压力差，所以纸片向中间靠拢，故D正确。
故选D。
6．D
【详解】A．一根粉笔的质量约为5g，故A不符合题意；
B．一名普通中学生行走时的速度约为，故B不符合题意；
C．做一次眼保健操的时间约为15min，故C不符合题意；
D．正常人体的温度约为37℃，饮用温水的温度稍高于正常人体的温度，约为40℃，故D符合题意。
故选D。
7．B
【详解】“坐井观天，所见甚小”的原理是光的直线传播。
A．水中“倒影”的形成是光的反射现象，故A不符合题意；
B．光在均匀空气中沿直线传播，手挡住了光的传播而在光不能到达的区域形成手的影子，故B符合题意；
C．铅笔“弯折”，是光从水射向空气发生折射形成的，故C不符合题意；
D．光的色散的原来是光的这是，故D不符合题意。
故选B。
8．B
【详解】A．电磁波可以在真空中传播，超声波、次声波属于声，声的传播需要介质，不可以在真空中传播，故A错误；
B．电磁波的传播不需要介质，我国北斗导航卫星与地面通信利用的是电磁波，故B正确；
C．“听声辨人”是因为不同的人发出声音的音色不同，故C错误；
D．街道上的噪声监测装置只能检测噪声的强弱，不能减弱噪声，故D错误。
故选B。
9．D
【详解】无线骨传导耳机的扬声器的原理是磁场对通电导体有力的作用。
A．是奥斯特实验，证明通电导线周围存在磁场，故A不符合题意；
B．是探究电磁铁磁性强弱影响因素的实验装置，故B不符合题意；
C．是电磁感应现象实验装置原理图，故C不符合题意；
D．是探究磁场对通电导体有力的作用的实验装置，故D符合题意。
故选D。
10．B
【详解】A．篮球离开手仍能在空中运动，是因为篮球具有惯性，惯性不是力，不能说“受到惯性作用”，故A错误；
B．投篮时篮球撞击篮板后被反弹是因为篮板对篮球的力改变了篮球的运动状态，故B正确；
C．篮球离开手在空中运动到最高点时仅受到竖直向下的重力，受力不平衡，故C错误。
D．篮球穿过篮网后下落过程中质量不变，速度变大，动能变大；高度减小，重力势能减小，篮球运动过程中克服空气阻力做功，部分机械能转化为内能，机械能减小，D错误。
故选B。
11．BD
【详解】B．由图可知，此时物距大于像距，成倒立、放大的实像，投影仪成像利用了此成像原理，故B正确；
A．此时满足
像距
则凸透镜焦距满足
故A错误；
C．将蜡烛置于30cm刻线处，此时
成正立、放大的虚像，光屏上无法承接到烛焰的像，故C错误；
D．靠近凸透镜放一眼镜片，向右移动光屏会再次成清晰的烛焰像，说明此镜片对光起发散作用，是凹透镜，可用于矫正近视眼，故D正确。
故选BD。
12．AD
【详解】ACD．用压缩机将空气压进浮筒，把水排出，浮筒始终浸没在水中，排开液体的体积不变，所受浮力不变，重力变小，浮筒的重力小于所受浮力，浮筒就会带着沉船浮出水面，故AD正确，C错误；
B．浮筒在水中下沉过程中，浸入液体的深度变大，所受水的压强变大；排开水的体积不变，所受浮力不变，故B错误。
故选AD。
13．ACD
【详解】A．当开关、、都闭合，滑动变阻器滑片P在左端时，灯泡L、电阻并联，此时灯泡L正常发光，则电源电压等于灯泡的额定电压，即电源电压为9V，故A正确；
B．电流表A1测支路电流，电流表A2测干路电流，两电流表的指针位置相同，根据并联电路电流规律可知
则
根据并联分流原理可得
灯泡L的电阻
则，且，则，故B错误；
C．闭合，断开，滑片P左端时，电路消耗的总功率最小
故C正确；
D．都闭合时，并联，电流表A2与电流表A1示数之差等于灯泡L的电流，由于灯泡两端电压不变，电阻不变，通过灯泡的电流不变，则电流表A2与电流表A1的示数之差不变，故D正确。
故选ACD。
14． 放出 升华
【详解】[1]夏天，打开冰箱门时会看到“白气”，这是水蒸气液化产生的小水滴，液化放出热量。
[2]冻肉在冰箱冷冻室储存时间过长会变干，是因为冻肉中的冰直接变成水蒸气，是升华现象。
15． 0.03 汽车 不变
【详解】[1]汽车速度为，经过的路程为1200m，所用时间
[2]以汽车为参照物，大桥两侧路灯的位置发生了变化，因此以汽车为参照物，大桥两侧路灯是向后运动的。
[3]汽油的热值只跟燃料的种类有关，与燃料的质量和燃烧程度无关。因此汽车行驶过程中，油箱中剩余的汽油热值不变。
16． 并联 1500 台灯短路（电流过大也给分）
【详解】[1]根据家庭电路的知识可知，通常情况下，家庭电路中各个用电器的连接方式是并联。
[2]将电吹风插入插座使其单独工作，1min内电能表转盘转了75转，则这段时间内电吹风消耗的电能
电吹风消耗的功率
[3]短路和总功率过大都会导致家庭电路中电流过大，保险丝熔断，根据题意可知，拔掉电吹风的插头，只闭合开关S，台灯不亮，保险丝熔断，原因是台灯发生短路（电流过大）。
17． 60 变大
【详解】[1]由杠杆平衡条件可得
代入数据得
则加在配重下面绳端的竖直向下的拉力
[2]其他条件不变，若O点向右移，杠杆再次平衡时，与第一次水平平衡时相比，阻力不变，阻力臂变大，动力臂变小，由杠杆平衡条件可知，动力将变大，配重不变，则拉力变大。
[3]拉力F的力臂为支点到拉力作用线的距离，用l表示，如图所示：
18． 二次能源 热传递
【详解】[1]电能不能从自然界直接获取，必须通过消耗一次能源才能得到，属于二次能源。
[2]冷却液（主要成分为水）在散热器管道内循环流动，将发动机多余热量带走，这是通过热传递的方式改变发动机内能。
[3]储液箱容量是5L，若储液箱中装满水，水的质量
水温从20℃升高到50℃吸收的热量
19． 二力平衡 匀速 压力一定时，接触面越粗糙，滑动摩擦力越大 刹车时用力捏车闸、用力擦黑板（合理即可）
【详解】（1）[1][2]用弹簧测力计沿水平方向拉木块做匀速直线运动时，木块处于平衡状态，根据二力平衡的知识，木块所受的滑动摩擦力和拉力是一对平衡力，则此时滑动摩擦力大小与拉力大小相等。
（2）[3]比较甲、丙两图，压力相同，接触面的粗糙程度不同，弹簧测力计示数不同，说明在压力一定时，接触面越粗糙，滑动摩擦力越大。
（3）[4]比较甲、乙两图知道，接触面粗糙程度一定时，压力越大，滑动摩擦力越大。实际生活中应用这一结论的有：刹车时用力捏车闸、用力擦黑板（合理即可）。
20． 右 ②③① ③位置A 偏大
【详解】（1）[1]静止时指针指向分度盘中央刻度线左侧，左偏右调，将平衡螺母向右调节使天平横梁平衡。
（2）[2]若先测量空烧杯的质量，将烧杯中的酱油倒入量筒时，因烧杯内壁有酱油残留，会导致所测酱油的体积偏小，因此为减小误差，正确的操作顺序为②③①。
[3]将待测酱油倒入烧杯中，根据图乙可知烧杯和酱油的总质量为132.4g，然后将烧杯中的酱油全部倒入量筒，根据图丙可知酱油的体积，再用天平测得此时烧杯的质量为87.4g。则待测酱油的质量为
体积，待测酱油的密度为
（3）[4][5]小烧杯在水中漂浮时，浮力等于重力
小烧杯在酱油中漂浮时
向小烧杯中倒水，直到酱油液面与A相平，两次液面均到达小烧杯同一位置A，则，联立可得酱油密度表达式为。
[6]⑥若在步骤④中，小烧杯外面的酱油未擦干净，会导致测得的偏大，由酱油密度表达式可知会导致酱油密度的测量值偏大。
21． 滑动变阻器断路 2.2 1 当导体的电阻一定时，导体中的电流与导体两端的电压成正比 10 C
【详解】（1）[1]要求滑动变阻器的滑片向右移时，电流表示数变小，则滑动变阻器的左下接线柱连入电路，电压表与定值电阻并联，如图所示：
（2）[2]电流表无示数，说明电路中存在断路；电压表无示数，则电压表并联部分短路或者电压表并联部分之外的电路断路，综上所述，电路故障为滑动变阻器断路。
（3）①[3]由图乙可知，电压表量程为0~3V，分度值是0.1V，示数为2.2V。
②[4]当电压表示数为1.0V时，电路中电流为0.1A，则此时滑动变阻器连入电路的阻值
滑动变阻器的最大阻值为40Ω，则第1组实验数据是错误的。
[5]根据表1的实验数据，电压与电流的比值为定值，可得出结论：当导体的电阻一定时，导体中的电流与导体两端的电压成正比。
③[6]定值电阻的阻值是
（4）[7]根据表2数据可求出，第1次实验中小灯泡的电阻
第2次实验中小灯泡的电阻
第3次实验中小灯泡的电阻
AB．由上面的计算可知，小灯泡的阻值随两端电压的增大而增大，因此当小灯泡两端电压为3V时，小灯泡的实际电阻一定大于7.8Ω，AB不符合题意；
CD．根据表2数据可知，当小灯泡两端电压增大时，电路中电流变大，因此当小灯泡两端电压为3V时，电路中电流要大于0.32A。若小灯泡的实际电阻为9.8Ω，此时电路中电流
故C符合题意，D不符合题意。
故选C。
22．（1）；（2）；（3）
【详解】解：（1）根据直角三角形特征，小汽车下降高度为
小汽车的重力为
小汽车重力做功为
（2）小汽车对水平路面的压力为
受力面积为
小汽车对水平路面的压强为
（3）该小汽车正常行驶时发动机额定功率为20kW，正常行驶1小时所做的有用功为
汽油机效率为36%，则乙醇汽油完全燃烧放出的热量为
消耗乙醇汽油的质量为
答：（1）小汽车从第1条减速带行驶到第7条减速带的过程中，重力所做的功为；
（2）汽车在水平路面行驶时，汽车对水平路面的压强为；
（3）该小汽车正常行驶1小时至少消耗乙醇汽油的质量为5kg。
23．（1）；（2）；（3）8~10Ω
【详解】解：（1）由图甲可知，闭合开关S，灯泡和滑动变阻器R串联，当滑动变阻器滑片P在某一位置时，灯泡恰好正常发光，则此时两端电压为其额定电压2.5V。电压表的示数为2V，根据串联电路电压规律，电源电压
（2）电压表的示数为3V时，根据串联电路电压规律可知，此时两端电压
根据图乙可知此时灯泡电阻为8Ω，则此时小灯泡消耗的实际电功率
（3）①接入电路时，电流表量程为0~0.6A，滑动变阻器R的规格为“20Ω 0.5A”，由图乙可知，两端电压为2.5V时阻值为10Ω，则的额定电流为0.25A，则电路中的最大电流
滑动变阻器连入电路的最小阻值
当电压表示数为3V时，滑动变阻器连入电路的阻值最大，此时两端电压
由图乙可知，此时阻值为8Ω，由欧姆定律可知，此时电路中电流为0.1875A，滑动变阻器连入电路的最大阻值
则接入电路时，滑动变阻器允许接入电路的阻值范围8~16Ω；
②接入电路时，由图丙可知，的额定电流为0.6A，则此时电路中的最大电流
由图丙可知，此时两端电压为3V，滑动变阻器连入电路的阻值最小
当电压表示数为3V时，滑动变阻器连入电路的阻值最大，此时两端电压为1.5V，由图丙可知，此时电路中电流
滑动变阻器连入电路的最大电阻是
则接入电路时，滑动变阻器允许接入电路的阻值范围3~10Ω，综上所述，滑动变阻器允许接入电路的阻值范围8~10Ω。
答：（1）电源电压；
（2）小灯泡消耗的实际电功率；
（3）滑动变阻器允许接入电路的阻值范围8~10Ω。
