人教版九年级物理全一册同步考点专题训练阶段性测试卷(第13~16章)(原卷版+解析)
展开
这是一份人教版九年级物理全一册同步考点专题训练阶段性测试卷(第13~16章)(原卷版+解析)，共24页。试卷主要包含了选择题，填空题，作图解答题，实验题，计算题等内容，欢迎下载使用。

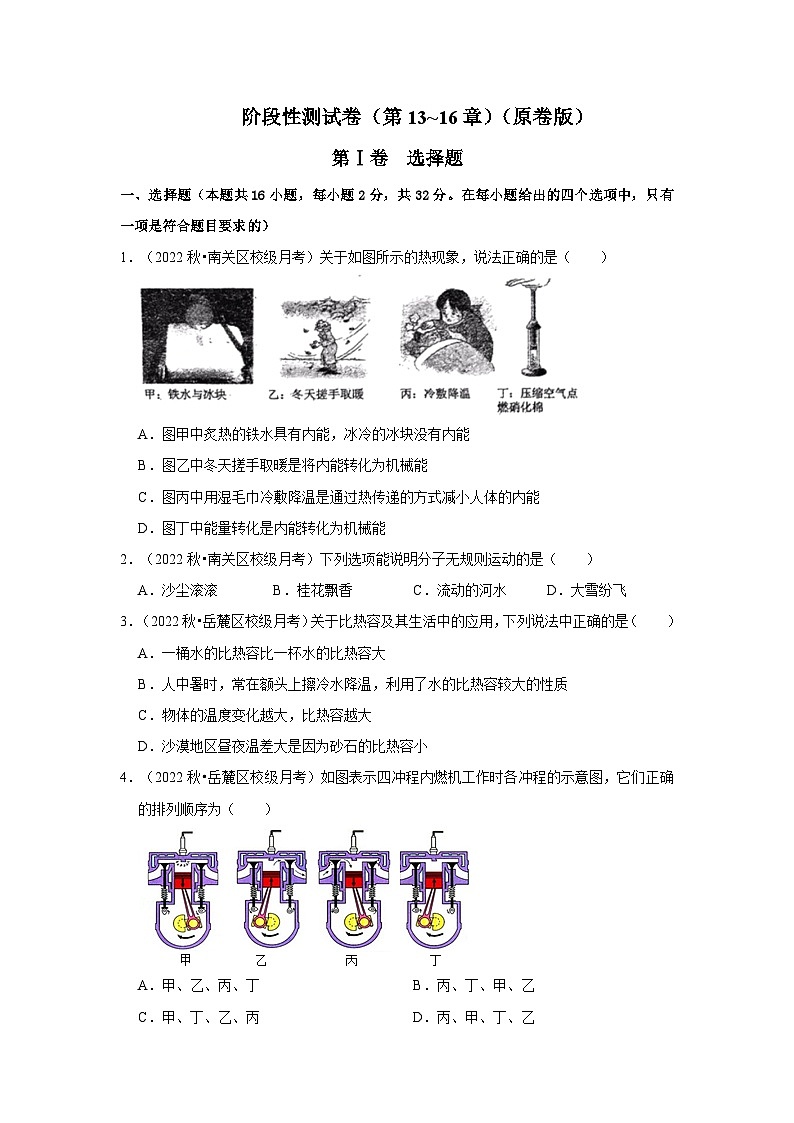

一、选择题（本题共16小题，每小题2分，共32分。在每小题给出的四个选项中，只有一项是符合题目要求的）
1．（2022秋•南关区校级月考）关于如图所示的热现象，说法正确的是（ ）
A．图甲中炙热的铁水具有内能，冰冷的冰块没有内能
B．图乙中冬天搓手取暖是将内能转化为机械能
C．图丙中用湿毛巾冷敷降温是通过热传递的方式减小人体的内能
D．图丁中能量转化是内能转化为机械能
2．（2022秋•南关区校级月考）下列选项能说明分子无规则运动的是（ ）
A．沙尘滚滚B．桂花飘香C．流动的河水D．大雪纷飞
3．（2022秋•岳麓区校级月考）关于比热容及其生活中的应用，下列说法中正确的是（ ）
A．一桶水的比热容比一杯水的比热容大
B．人中暑时，常在额头上擦冷水降温，利用了水的比热容较大的性质
C．物体的温度变化越大，比热容越大
D．沙漠地区昼夜温差大是因为砂石的比热容小
4．（2022秋•岳麓区校级月考）如图表示四冲程内燃机工作时各冲程的示意图，它们正确的排列顺序为（ ）
A．甲、乙、丙、丁B．丙、丁、甲、乙
C．甲、丁、乙、丙D．丙、甲、丁、乙

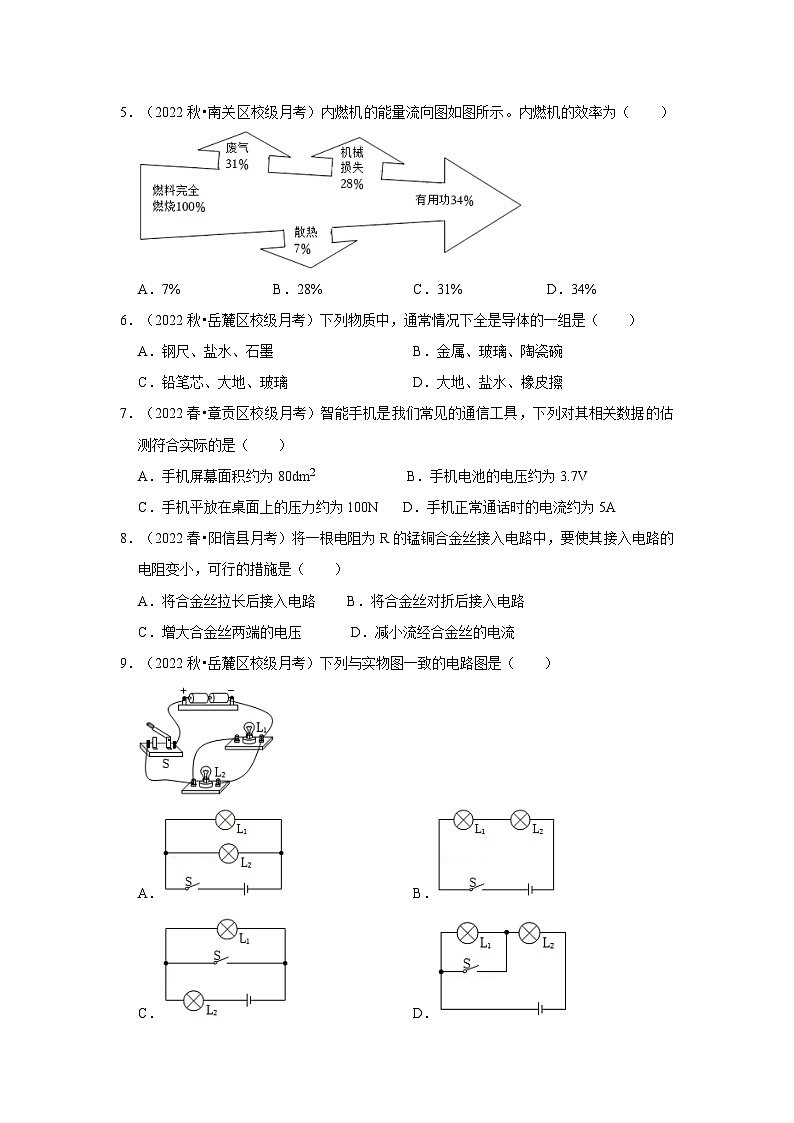

5．（2022秋•南关区校级月考）内燃机的能量流向图如图所示。内燃机的效率为（ ）
A．7%B．28%C．31%D．34%
6．（2022秋•岳麓区校级月考）下列物质中，通常情况下全是导体的一组是（ ）
A．钢尺、盐水、石墨B．金属、玻璃、陶瓷碗
C．铅笔芯、大地、玻璃D．大地、盐水、橡皮擦
7．（2022春•章贡区校级月考）智能手机是我们常见的通信工具，下列对其相关数据的估测符合实际的是（ ）
A．手机屏幕面积约为80dm2 B．手机电池的电压约为3.7V
C．手机平放在桌面上的压力约为100N D．手机正常通话时的电流约为5A
8．（2022春•阳信县月考）将一根电阻为R的锰铜合金丝接入电路中，要使其接入电路的电阻变小，可行的措施是（ ）
A．将合金丝拉长后接入电路 B．将合金丝对折后接入电路
C．增大合金丝两端的电压 D．减小流经合金丝的电流
9．（2022秋•岳麓区校级月考）下列与实物图一致的电路图是（ ）
A．B．
C．D．

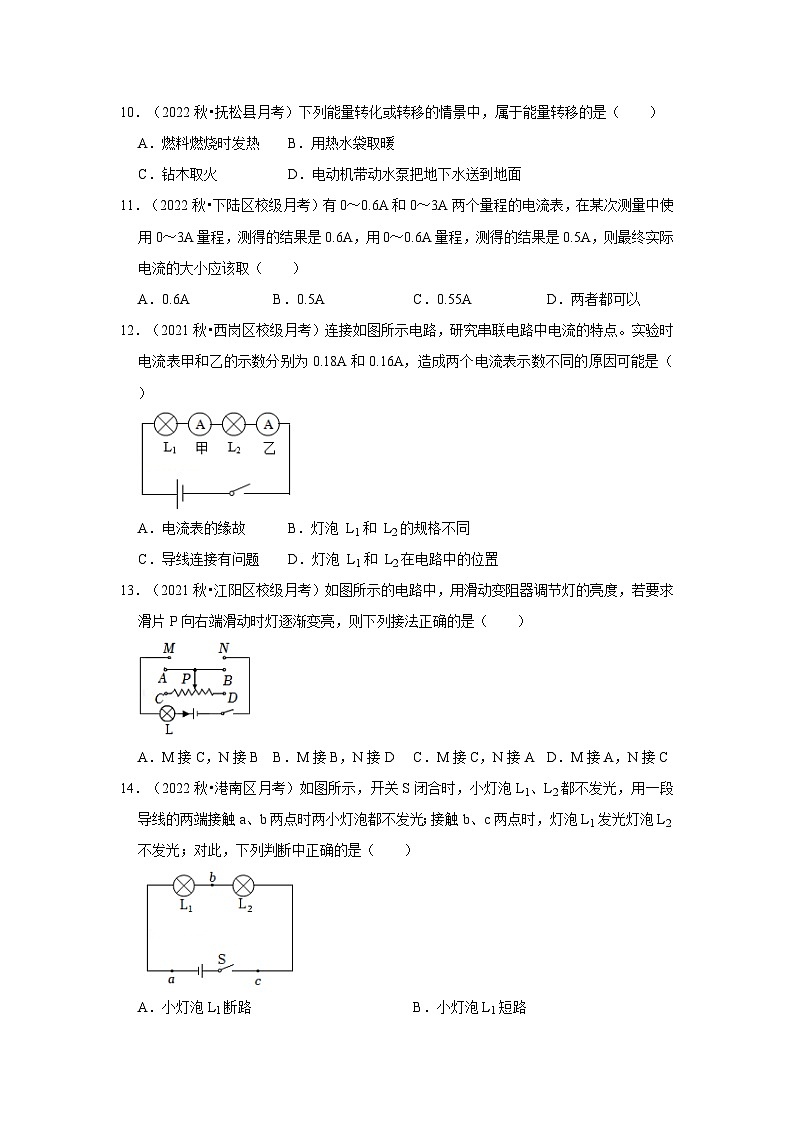

10．（2022秋•抚松县月考）下列能量转化或转移的情景中，属于能量转移的是（ ）
A．燃料燃烧时发热B．用热水袋取暖
C．钻木取火 D．电动机带动水泵把地下水送到地面
11．（2022秋•下陆区校级月考）有0～0.6A和0～3A两个量程的电流表，在某次测量中使用0～3A量程，测得的结果是0.6A，用0～0.6A量程，测得的结果是0.5A，则最终实际电流的大小应该取（ ）
A．0.6AB．0.5AC．0.55AD．两者都可以
12．（2021秋•西岗区校级月考）连接如图所示电路，研究串联电路中电流的特点。实验时电流表甲和乙的示数分别为0.18A和0.16A，造成两个电流表示数不同的原因可能是（ ）
A．电流表的缘故 B．灯泡 L1和 L2的规格不同
C．导线连接有问题 D．灯泡 L1和 L2在电路中的位置
13．（2021秋•江阳区校级月考）如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变亮，则下列接法正确的是（ ）
A．M接C，N接BB．M接B，N接DC．M接C，N接AD．M接A，N接C
14．（2022秋•港南区月考）如图所示，开关S闭合时，小灯泡L1、L2都不发光，用一段导线的两端接触a、b两点时两小灯泡都不发光；接触b、c两点时，灯泡L1发光灯泡L2不发光；对此，下列判断中正确的是（ ）
A．小灯泡L1断路B．小灯泡L1短路
C．小灯泡L2断路D．小灯泡L2短路
15．（2022秋•港南区月考）请你仔细观察并分析电路图，下列说法正确的是（ ）
A．两灯串联，两电压表示数相同 B．两灯并联，两电压表示数不同
C．两灯串联，两电压表示数不同 D．两灯并联，两电压表示数相同
16．（2021秋•拜泉县校级月考）水的比热容是煤油比热容的2倍，若水和煤油的质量之比为1：2，吸收的热量之比为2：3，则水和煤油升高的温度之比为（ ）
A．3：2B．2：3C．4：3D．3：4
第Ⅱ卷 非选择题
二、填空题（本题共6小题，每空1分，共12分）
17．（2022秋•朝阳区校级月考）新型病毒可用按要求稀释后的“84消毒水”进行喷杀，喷杀过程中，我们会闻到“84消毒水”的气味，这是 现象。分子的热运动受温度影响，温度越 ，分子热运动越剧烈。
18．（2022秋•岳麓区校级月考）流星进入地球大气层，与大气摩擦并燃烧，其能量转化与汽油机的 冲程相同，若某单缸四冲程汽油机的转速为1800转/分钟，若一个工作循环对外做功300J，则它每秒钟对外做功 J。
19．（2021秋•仁和区校级月考）支持国货，力挺华为！科技改变生活，大多数科技产品需要有芯片的支持才能发展，目前领先全球的是5nm工艺芯片技术，该芯片的主要材料是由 制成的，该材料还可以制作发光二极管，简称LED。电流由正极经过LED流向负极时，LBD发光；反之，电流不能从负极流向正极，LED不发光，这说明发光二极管具有 导电性。
20．（2022秋•麒麟区校级月考）如图甲所示当开关S1、S2闭合，S3断开时，两个电流表的指针位置均如图乙所示，则通过灯L1的电流是 A，通过灯L2的电流是 A。
21．（2022秋•抚松县月考）如图所示电路，闭合开关S后，电流表A1的示数为1.8A，电流表A2的示数为0.6A，则灯L1中的电流是 A，灯L2中的电流是 A。
22．（2021秋•泊头市期中）小明在圣诞节时将一串（共20个）小彩灯挂在圣诞树上，然后用插头接在家庭电路的插座上，插头处电流是200mA，则每个小彩灯两端的电压等于
V，通过每个小彩灯的电流是 A。
三、作图解答题（共4小题，共12分）
23．（2021秋•自流井区校级月考）如图是一种调光台灯电位器（滑动变阻器）的内部结构示意图，a、b、c是它的三个接线柱。要求：旋钮带动滑片顺时针转动时，灯泡变亮，请完成该电路的连接。
24．（2022秋•南海区校级月考）根据如图所示的实物电路在虚线框中画出电路图。
25．（2022秋•抚松县月考）某银行金库大门由电动机控制，门禁卡（电路开关）分别由两名工作人员保管，需要两个门禁卡同时使用，才能使电动机工作，大门打开。请在图中补全电路。
26．（2022春•泉州月考）天气干燥时，用塑料梳子梳头发，头发往往会随梳子飘起，且头发越梳越蓬松。请用所学的物理知识解释上述现象。
四、实验题（本题共2小题，每空1分，共19分）
27．（5分）（2022秋•岳麓区校级月考）小芳同学用如图甲所示的电路探究“并联电路中电流的规律”。
（1）连接电路前，开关应处于 状态。
（2）当闭合开关试触时，发现电流表的前转如图乙所示，原因是 。
（3）测出A、B、C三处电流如上表所示，由此得出初步结论： （写表达式）。
（4）你认为小芳的实验过程是否合理？请说明你的理由：
。
28．（7分）（2022秋•朝阳区校级月考）如图所示，甲、乙、丙三个实验装置完全相同，燃料的质量都为10g，烧杯内液体的质量都相同。
（1）组装实验装置时，应该按 （选填“自下而上”或“自上而下”）组装。
（2）比较不同燃料的热值应选择 两个装置，比较不同物质的吸热能力应选择
两个装置（两空均选填装置序号甲、乙、丙）。
（3）燃料完全燃烧放出的热量的多少是通过 （选填“温度计示数”或“加热时间”）来反映的。
（4）若甲图烧杯中为500g的水，10g酒精完全燃烧温度计示数升高了20℃，已知水的比热容为4.2×103J/（kg•℃），此过程中水的内能增加了 J，利用该实验计算得到的酒精热值 （选填“偏大”或“偏小”），分析原因 。
29．（6分）（2021秋•仁和区校级月考）在“探究影响导体电阻大小的因素”实验中，某实验小组利用如图所示的电路分别对导体电阻跟它的长度、横截面积、材料有关的猜想进行了实验检验。实验中使用4根电阻丝、其规格、材料如下表。
（1）实验中通过观察 来比较电阻的大小，电流越小，电阻越 ，此过程用到的研究方法是 。
（2）分别将c、d两根合金丝接入电路，可初步研究出的结论是：
。
（3）分别将 两根合金丝接入电路，可初步研究出的结论是：导体的材料、长度相同时，横截面积越
小，电阻越大。
五、计算题（本题共3小题，共26分）
30．（8分）（2022秋•南关区校级月考）某同学用燃气灶烧水给餐具消毒。天然气的热值为4.0×107J/m3，当水刚好烧开时，共消耗了0.06m3的天然气，求：天然气完全燃烧所放出的热量。
31．（9分）（2022春•淮南月考）如图所示，电源稳定不变，只闭合开关S1时，灯L1发亮，灯L2不发光，电流表A示数为0.22A；当开关S1、S2都闭合时，灯L1和L2都发光，灯L1的亮度不变，电流表A示数为0.52A。请完成下列问题：
（1）当开关S1、S2都闭合时，通过灯泡的L2电流是多大？
（2）若其它条件均不变，只将图中电源和灯泡L2的位置调换。当开关S1、S2都闭合时，电流表的示数将如何变化？
32．（9分）（2021秋•聊城月考）小星用燃气灶将质量为2kg，温度为25℃的水加热到100℃，则水需要吸收多少热量？该燃气灶的热效率是25%，则加热这些水需要燃气多少m3？（水的比热容是4.2×103J/（kg•℃），燃气的热值是4.5×107J/m3）
位置
A
B
C
电流I/A
0.30
0.24
0.54
编号
材料
长度/m
横截面积/mm2
电流大小/A
a
锰铜合金
0.5
0.8
0.40
b
镍铬合金
0.5
0.8
0.32
c
镍铬合金
0.5
0.4
0.16
d
镍铬合金
1.0
0.4
0.08
阶段性测试卷（第13~16章）（解析版）
第Ⅰ卷 选择题
一、选择题（本题共16小题，每小题2分，共32分。在每小题给出的四个选项中，只有一项是符合题目要求的）
1．（2022秋•南关区校级月考）关于如图所示的热现象，说法正确的是（ ）
A．图甲中炙热的铁水具有内能，冰冷的冰块没有内能
B．图乙中冬天搓手取暖是将内能转化为机械能
C．图丙中用湿毛巾冷敷降温是通过热传递的方式减小人体的内能
D．图丁中能量转化是内能转化为机械能
【答案】C。
【解答】解：A、任何物体在任何情况下都具有内能。冰冷的冰块也有内能，故A错误；
B、搓手取暖是机械能转化为内能，故B错误；
C、湿毛巾冷敷降温是通过热传递的方式减小人体的内能，故C正确；
D、图丁中压缩空气做功，能量转化是机械能转化为内能，故D错误。
故选：C。
2．（2022秋•南关区校级月考）下列选项能说明分子无规则运动的是（ ）
A．沙尘滚滚B．桂花飘香C．流动的河水D．大雪纷飞
【答案】B。
【解答】解：ACD、沙尘、河水和大雪都是直接用肉眼能看到的，故它们不能说明分子无规则运动，故ACD错误；
B、桂花飘香是花香分子在不停地做无规则运动，故B正确。
故选：B。
3．（2022秋•岳麓区校级月考）关于比热容及其生活中的应用，下列说法中正确的是（ ）
A．一桶水的比热容比一杯水的比热容大
B．人中暑时，常在额头上擦冷水降温，利用了水的比热容较大的性质
C．物体的温度变化越大，比热容越大
D．沙漠地区昼夜温差大是因为砂石的比热容小
【答案】D。
【解答】解：
AC、比热容的大小与质量、温度无关，与物质的种类和状态有关，所以一桶水的比热容等于一杯水的比热容，温度变化，比热容不变，故AC错误；
B、发现人中暑时，常在额头上擦冷水降温，利用了水汽化吸热，故B错误；
D、沙漠地区的砂石多，白天太阳照射，砂石吸收热量，由于砂石的比热容小，因此温度变化大，气温升得很高；晚上，砂石放出热量，由于砂石的比热容小，因此温度变化大，气温降得很低，故会出现早晚温差大的现象，故D正确。
故选：D。
4．（2022秋•岳麓区校级月考）如图表示四冲程内燃机工作时各冲程的示意图，它们正确的排列顺序为（ ）
A．甲、乙、丙、丁B．丙、丁、甲、乙
C．甲、丁、乙、丙D．丙、甲、丁、乙
【答案】B。
【解答】解：甲图中两个气门都关闭，活塞向下运动，因此是做功冲程；
乙图中进气门关闭，排气门打开，活塞向上运动，因此是排气冲程；
丙图中进气门打开，排气门关闭，因此是吸气冲程；
丁图中两个气门都关闭，活塞向上运动，因此是压缩冲程；
故正确的顺序是丙、丁、甲、乙。
故选：B。
5．（2022秋•南关区校级月考）内燃机的能量流向图如图所示。内燃机的效率为（ ）
A．7%B．28%C．31%D．34%
【答案】D。
【解答】解：
由内燃机的能量流向图知，用来做有用功的能量占燃料完全燃烧放出能量的34%，即内燃机的效率为34%。
故选：D。
6．（2022秋•岳麓区校级月考）下列物质中，通常情况下全是导体的一组是（ ）
A．钢尺、盐水、石墨B．金属、玻璃、陶瓷碗
C．铅笔芯、大地、玻璃D．大地、盐水、橡皮擦
【答案】A。
【解答】解：A、钢尺、盐水、石墨都容易导电，叫导体，故A正确。
BCD、玻璃、陶瓷碗和橡皮擦不容易导电，叫绝缘体，故BCD错误。
故选：A。
7．（2022春•章贡区校级月考）智能手机是我们常见的通信工具，下列对其相关数据的估测符合实际的是（ ）
A．手机屏幕面积约为80dm2 B．手机电池的电压约为3.7V
C．手机平放在桌面上的压力约为100N D．手机正常通话时的电流约为5A
【答案】B。
【解答】解：
A、手机屏幕面积约为80cm2，故A错误；
B、手机电池的电压不高，约为3.7V，故B正确；
C、手机平放在桌面上的压力为自身的重力，约为1N，故C错误；
D、手机正常通话时的电流约为150mA，故D错误。
故选B。
8．（2022春•阳信县月考）将一根电阻为R的锰铜合金丝接入电路中，要使其接入电路的电阻变小，可行的措施是（ ）
A．将合金丝拉长后接入电路 B．将合金丝对折后接入电路
C．增大合金丝两端的电压 D．减小流经合金丝的电流
【答案】B。
【解答】解：
A、将合金丝拉长后接入电路，合金丝的长度变大，横截面积变小，电阻变大，故A错误；
B、将合金丝对折后接入电路，合金丝的长度变短，横截面积变大，电阻变小，故B正确；
CD、导体电阻的大小与通过导体的电流、导体两端的电压无关，故CD错误。
故选：B。
9．（2022秋•岳麓区校级月考）下列与实物图一致的电路图是（ ）
A．B．
C．D．
【答案】A。
【解答】解：
由实物图知，两灯并联，开关S在干路上。
A、图中两灯并联，开关在干路上控制整个电路，故A正确；
B、图中开关和两个灯泡依次连接在电源两极上，两灯串联，故B错误；
C、图中两灯串联，开关S闭合后，灯泡L1短路，故C错误；
D、图中两灯串联，开关S闭合后，灯泡L1短路，故D错误。
故选：A。
10．（2022秋•抚松县月考）下列能量转化或转移的情景中，属于能量转移的是（ ）
A．燃料燃烧时发热B．用热水袋取暖
C．钻木取火 D．电动机带动水泵把地下水送到地面
【答案】B。
【解答】解：A、燃料燃烧时发热，将燃料的化学能转化为内能，属于能量的转化，故A错误。
B、用热水袋取暖，通过热传递改变物体的内能，属于能量的转移，故B正确。
C、钻木取火，通过做功改变物体的内能，属于能量的转化，故C错误；
D、电动机带动水泵把地下水送到地面，将电能转化为水的机械能，属于能量的转化，故D错误。
故选：B。
11．（2022秋•下陆区校级月考）有0～0.6A和0～3A两个量程的电流表，在某次测量中使用0～3A量程，测得的结果是0.6A，用0～0.6A量程，测得的结果是0.5A，则最终实际电流的大小应该取（ ）
A．0.6AB．0.5AC．0.55AD．两者都可以
【答案】B。
【解答】解：在某次测量中使用0～3A量程，测得的结果是0.6A，用0～0.6A量程，测得的结果是0.5A，0～0.6A量程，测得的结果更精确，则最终实际电流的大小应该取0.5A。
故选：B。
12．（2021秋•西岗区校级月考）连接如图所示电路，研究串联电路中电流的特点。实验时电流表甲和乙的示数分别为0.18A和0.16A，造成两个电流表示数不同的原因可能是（ ）
A．电流表的缘故 B．灯泡 L1和 L2的规格不同
C．导线连接有问题 D．灯泡 L1和 L2在电路中的位置
【答案】A。
【解答】解：由电路图可知，两灯和两电流表串联接入电路，根据串联电路的电流特点，电路中各处的电流相等；而实验时电流表甲和乙的示数分别为0.18安和0.16安，图中造成两个电流表示数不同的原因可能是两个电流表的读数误差或指针未调零。
故选：A。
13．（2021秋•江阳区校级月考）如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变亮，则下列接法正确的是（ ）
A．M接C，N接BB．M接B，N接DC．M接C，N接AD．M接A，N接C
【答案】B。
【解答】解：用滑动变阻器调节灯的亮度时，滑动变阻器应与灯泡串联，若要求滑片P向右端滑动时灯逐渐变亮，说明电路中电流变大，变阻器接入电路的电阻变小，则变阻器接入电路的电阻丝变短，所以变阻器下方的D接线柱应接入电路，上方的接线柱可选用A或B，则M应该接A或B，N接D。
故选：B。
14．（2022秋•港南区月考）如图所示，开关S闭合时，小灯泡L1、L2都不发光，用一段导线的两端接触a、b两点时两小灯泡都不发光；接触b、c两点时，灯泡L1发光灯泡L2不发光；对此，下列判断中正确的是（ ）
A．小灯泡L1断路B．小灯泡L1短路
C．小灯泡L2断路D．小灯泡L2短路
【答案】C。
【解答】解：用一段导线的两端接触a、b两点时，两灯都不亮；说明L1处之外的电路出现了断路。
接触b、c两点实际是把开关闭合，灯泡L1发光灯泡L2不发光；灯泡L2短路，此时灯泡L1亮，说明电源正极→开关→接触b、c两点之间的导线→L1→电源负极之间是导通的；由上分析可得：L2处出现了断路。
故选：C。
15．（2022秋•港南区月考）请你仔细观察并分析电路图，下列说法正确的是（ ）
A．两灯串联，两电压表示数相同 B．两灯并联，两电压表示数不同
C．两灯串联，两电压表示数不同 D．两灯并联，两电压表示数相同
【答案】C。
【解答】解：由图可知，灯L1与L2串联，电压表V1测电源电压，电压表V2测L2两端的电压，由串联电路电压规律可知，U＝U1+U2，电压表V1的示数大于电压表V2的示数。
故选：C。
16．（2021秋•拜泉县校级月考）水的比热容是煤油比热容的2倍，若水和煤油的质量之比为1：2，吸收的热量之比为2：3，则水和煤油升高的温度之比为（ ）
A．3：2B．2：3C．4：3D．3：4
【答案】B。
【解答】解：
由题知，水的比热容是煤油比热容的两倍，即：＝，而＝、吸收的热量之比：＝，
因为Q＝cm△t，
所以△t＝，
所以它们升高的温度之比为：
＝＝××＝××＝。
故选：B。
第Ⅱ卷 非选择题
二、填空题（本题共6小题，每空1分，共12分）
17．（2022秋•朝阳区校级月考）新型病毒可用按要求稀释后的“84消毒水”进行喷杀，喷杀过程中，我们会闻到“84消毒水”的气味，这是 扩散 现象。分子的热运动受温度影响，温度越 高 ，分子热运动越剧烈。
【答案】扩散；高。
【解答】解：我们会闻到“84消毒水”的气味，这是扩散现象，扩散现象表明一切物质的分子都在不停地做无规则运动。温度越高，分子的热运动越剧烈。
故答案为：扩散；高。
18．（2022秋•岳麓区校级月考）流星进入地球大气层，与大气摩擦并燃烧，其能量转化与汽油机的 压缩 冲程相同，若某单缸四冲程汽油机的转速为1800转/分钟，若一个工作循环对外做功300J，则它每秒钟对外做功 4500 J。
【答案】压缩；4500。
【解答】解：
流星体进入地球大气层，并与大气摩擦做功，机械能转化为内能，流星的内能增大，温度升高，汽油机在压缩冲程中也是将机械能转化为内能，所以二者的能量转化相同；
飞轮的转速是1800r/min＝30r/s，因为飞轮飞轮每转2圈，完成1个工作循环，并对外做功1次，所以1s完成15个工作循环，对外做功15次；
它每秒钟对外做功15×300J＝4500J。
故答案为：压缩；4500。
19．（2021秋•仁和区校级月考）支持国货，力挺华为！科技改变生活，大多数科技产品需要有芯片的支持才能发展，目前领先全球的是5nm工艺芯片技术，该芯片的主要材料是由 半导体 制成的，该材料还可以制作发光二极管，简称LED。电流由正极经过LED流向负极时，LBD发光；反之，电流不能从负极流向正极，LED不发光，这说明发光二极管具有 单向 导电性。
【答案】半导体；单向。
【解答】解：导电性能介于导体与绝缘体之间的叫半导体，如：硅、锗等；发光二极管具有单向导电性。
故答案为：半导体；单向。
20．（2022秋•麒麟区校级月考）如图甲所示当开关S1、S2闭合，S3断开时，两个电流表的指针位置均如图乙所示，则通过灯L1的电流是 0.8 A，通过灯L2的电流是 0.2 A。
【答案】0.8；0.2。
【解答】解：当开关S1、S2闭合，S3断开时，如图所示：
由图可知：L1、L2并联，电流表A1测量干路电流，电流表A2测量通过L2的电流，而两个电流表的指针位置相同；
则根据根据并联电路干路电流等于各支路电流之和可知：
电流表A1的示数大于电流表A2的示数，
由图乙可知：电流表A1使用0～3A量程，示数为1A，即干路电流I＝1A；电流表A2使用0～0.6A量程，示数为0.2A，即通过灯L2的电流I2＝0.2A；
通过灯L1的电流：
I1＝I﹣I2＝1A﹣0.2A＝0.8A。
故答案为：0.8；0.2。
21．（2022秋•抚松县月考）如图所示电路，闭合开关S后，电流表A1的示数为1.8A，电流表A2的示数为0.6A，则灯L1中的电流是 1.2 A，灯L2中的电流是 0.6 A。
【答案】1.2；0.6 。
【解答】解：闭合开关S时，两灯泡并联，电流表A2测L2支路的电流，电流表A2的示数为0.6A，灯L2中的电流是0.6A；
电流表A1测干路电流，电流表A1的示数为1.8A，干路的电流时I＝1.8A，
因并联电路中干路电流等于各支路电流之和，
所以，通过L1的电流：
I1＝I﹣I2＝1.8A﹣0.6A＝1.2A。
故答案为：1.2；0.6。
22．（2021秋•泊头市期中）小明在圣诞节时将一串（共20个）小彩灯挂在圣诞树上，然后用插头接在家庭电路的插座上，插头处电流是200mA，则每个小彩灯两端的电压等于 11 V，通过每个小彩灯的电流是 0.2 A。
【答案】11；0.2。
【解答】解：串联电路中各处的电流相等，则通过每个小彩灯的电流是200mA＝0.2A。
根据欧姆定律可知，电阻相同的小彩灯两端的电压相等，
串联电路总电压等于各灯两端电压之和，
每只小彩灯两端的电压：
UL＝＝11V。
故答案为：11；0.2。
三、作图解答题（共4小题，共12分）
23．（2021秋•自流井区校级月考）如图是一种调光台灯电位器（滑动变阻器）的内部结构示意图，a、b、c是它的三个接线柱。要求：旋钮带动滑片顺时针转动时，灯泡变亮，请完成该电路的连接。
【解答】解：电位器应与灯泡串联接入电路中；旋钮带动滑片顺时针转动时，灯泡变亮，说明电路中的电流变大，由I＝可知，电源电压一定时，电路的总电阻应变小，电位器（滑动变阻器）接入电路中的电阻应变小，由图可知，将b和c两接线柱接入电路后，顺时针旋转旋钮时，电阻丝连入电路中的长度变短，其阻值变小，电路中的电流变大，灯泡变亮，如图所示：
24．（2022秋•南海区校级月考）根据如图所示的实物电路在虚线框中画出电路图。
【解答】解：由实物图知，电流从电源正极出发，经开关S1分两支，一支经灯泡L，另一支经开关S2、电动机，然后共同汇合回到电源负极，如图所示：
25．（2022秋•抚松县月考）某银行金库大门由电动机控制，门禁卡（电路开关）分别由两名工作人员保管，需要两个门禁卡同时使用，才能使电动机工作，大门打开。请在图中补全电路。
【解答】解：经分析可知，两开关串联后，再与电动机和电源串联组成电路，如下图所示：
26．（2022春•泉州月考）天气干燥时，用塑料梳子梳头发，头发往往会随梳子飘起，且头发越梳越蓬松。请用所学的物理知识解释上述现象。
【解答】答：用塑料梳子梳头发，头发往往会随梳子飘起，是因为由于摩擦梳子和头发带电，且带异种电荷；头发越梳越蓬松，是因为头发带同种电荷相互排斥。
四、实验题（本题共2小题，每空1分，共19分）
27．（5分）（2022秋•岳麓区校级月考）小芳同学用如图甲所示的电路探究“并联电路中电流的规律”。
（1）连接电路前，开关应处于 断开 状态。
（2）当闭合开关试触时，发现电流表的前转如图乙所示，原因是 电流表正负接线柱接反了 。
（3）测出A、B、C三处电流如上表所示，由此得出初步结论： IC＝IA+IB （写表达式）。
（4）你认为小芳的实验过程是否合理？请说明你的理由： 不合理，应换用不同规格的灯泡再做几次实验 。
【答案】（1）断开；（2）电流表正负接线柱接反了；（3）IC＝IA+IB；（4）不合理，应换用不同规格的灯泡再做几次实验。
【解答】解：（1）在连接电路前开关应处于断开；
（2）当闭合开关试触时，发现电流表的指针偏转如图乙所示，原因是电流表正负接线柱接反了；
（3）根据表中数据有：0.54A＝0.3A+0.24A，由此得出初步结论：IC＝IA+IB；
（4）只做了一次实验，得出的结论具有偶然性，因此由此得出的结论不科学，应该换用不同规格的灯泡再做几次实验。
故答案为：（1）断开；（2）电流表正负接线柱接反了；（3）IC＝IA+IB；（4）不合理，应换用不同规格的灯泡再做几次实验。
28．（7分）（2022秋•朝阳区校级月考）如图所示，甲、乙、丙三个实验装置完全相同，燃料的质量都为10g，烧杯内液体的质量都相同。
（1）组装实验装置时，应该按 自上而下 （选填“自下而上”或“自上而下”）组装。
（2）比较不同燃料的热值应选择 甲乙 两个装置，比较不同物质的吸热能力应选择 甲丙 两个装置（两空均选填装置序号甲、乙、丙）。
（3）燃料完全燃烧放出的热量的多少是通过 温度计示数 （选填“温度计示数”或“加热时间”）来反映的。
（4）若甲图烧杯中为500g的水，10g酒精完全燃烧温度计示数升高了20℃，已知水的比热容为4.2×103J/（kg•℃），此过程中水的内能增加了 4.2×104 J，利用该实验计算得到的酒精热值 偏小 （选填“偏大”或“偏小”），分析原因 热量损失 。
【答案】（1）自上而下；（2）甲乙；甲丙；（3）温度计示数；（4）4.2×104；偏小；热量损失。
【解答】解：（1）此实验中需要用酒精灯外焰加热，所以需要先放酒精灯，然后再放铁圈，所以应该自下而上进行组装；
（2）①为了比较不同燃料的热值，需要用不同的燃料，加热同一种液体，让液体的质量相同，通过温度计的示数的变化得出吸热多少，进而判断热值大小，应选择甲和乙两图进行实验；
②比较不同物质的吸热能力，需要燃烧相同的燃料，加热不同的液体，让液体的质量和温度的变化相同，通过比较加热时间，进而判断两种比热容的大小关系，应选择甲和丙两图进行实验，这用到了控制变量法；
（3）燃料完全燃烧放出的热量的多少，是通过温度计示数的变化来反应，这用到了转换法；
（4）水吸收的热量：
Q吸＝cmΔt＝4.2×103J/（kg•℃）×500×10﹣3kg×20℃＝4.2×104J；
实验过程中认为酒精完全燃烧且放出的热量全部被水吸收，即Q放＝Q吸＝cmΔt，根据Q放＝mq计算出酒精的热值；因为加热时有热量的散失以及燃料不完全燃烧，水吸收的热量比10g酒精完全燃烧释放的热量少，所以会使得测量的热值偏小。
故答案为：（1）自上而下；（2）甲乙；甲丙；（3）温度计示数；（4）4.2×104；偏小；热量损失。
29．（6分）（2021秋•仁和区校级月考）在“探究影响导体电阻大小的因素”实验中，某实验小组利用如图所示的电路分别对导体电阻跟它的长度、横截面积、材料有关的猜想进行了实验检验。实验中使用4根电阻丝、其规格、材料如下表。
（1）实验中通过观察 电流表的示数 来比较电阻的大小，电流越小，电阻越 大 ，此过程用到的研究方法是 转换法 。
（2）分别将c、d两根合金丝接入电路，可初步研究出的结论是： 导体的材料、横截面积相同时，长度越长，电阻越大 。
（3）分别将 b、c 两根合金丝接入电路，可初步研究出的结论是：导体的材料、长度相同时，横截面积越
小，电阻越大。
【答案】（1）电流表的示数；大；转换法；（2）导体的材料、横截面积相同时，长度越长，电阻越大；（3）b、c。
【解答】解：（1）在该实验中，电阻的大小是通过观察电流表的示数大小来体现的，电流越小说明电阻越大，这种方法是转换法；
（2）由表中数据可知，将c、d两根合金丝接入电路，c、d合金线的材料、横截面积均相同，而长度不同，电流表的示数不同，可初步探究出的结论是导体的材料、横截面积相同时，长度越长，电阻越大；
（3）研究导体的电阻与横截面积的关系时，应控制导体的材料、长度均相同，而横截面积不同，由表中数据可知，应将b、c两根合金丝接入电路。
故答案为：（1）电流表的示数；大；转换法；（2）导体的材料、横截面积相同时，长度越长，电阻越大；（3）b、c。
五、计算题（本题共3小题，共26分）
30．（8分）（2022秋•南关区校级月考）某同学用燃气灶烧水给餐具消毒。天然气的热值为4.0×107J/m3，当水刚好烧开时，共消耗了0.06m3的天然气，求：天然气完全燃烧所放出的热量。
【解答】解：0.06m3的天然气完全燃烧放出的热量：Q放＝Vq＝0.06m3×4.0×107J/m3＝2.4×106J。
答：天然气完全燃烧所放出的热量是2.4×106J。
31．（9分）（2022春•淮南月考）如图所示，电源稳定不变，只闭合开关S1时，灯L1发亮，灯L2不发光，电流表A示数为0.22A；当开关S1、S2都闭合时，灯L1和L2都发光，灯L1的亮度不变，电流表A示数为0.52A。请完成下列问题：
（1）当开关S1、S2都闭合时，通过灯泡的L2电流是多大？
（2）若其它条件均不变，只将图中电源和灯泡L2的位置调换。当开关S1、S2都闭合时，电流表的示数将如何变化？
【解答】解：（1）电源稳定不变，只闭合开关S1时，灯L1发亮，灯L2不发光，电流表测量灯L1的电流，电流表A示数为0.22A，即I1＝0.22A；当开关S1、S2都闭合时，灯L1和L2并联，灯L1和L2都发光，灯L1的亮度不变，I1＝0.22A，电流表测量干路电流，电流表A示数为0.52A，根据干路电流等于支路电流之和，通过灯泡L2的电流：I2＝I﹣I1＝0.52A﹣0.22A＝0.3A；
（2）若其它条件不变，只将图中电源和灯泡L2的位置调换。当开关S1、S2都闭合时，灯L1和L2并联，电流表测量灯L2的电流，电流表由测量干路电流变成测量支路L2的电流，与（1）时电流表的示数相比将变小。
答：（1）当开关S1、S2都闭合时，通过灯泡的L2电流是0.3A；
（2）若其它条件均不变，只将图中电源和灯泡L2的位置调换。当开关S1、S2都闭合时，电流表的示数将变小。
32．（9分）（2021秋•聊城月考）小星用燃气灶将质量为2kg，温度为25℃的水加热到100℃，则水需要吸收多少热量？该燃气灶的热效率是25%，则加热这些水需要燃气多少m3？（水的比热容是4.2×103J/（kg•℃），燃气的热值是4.5×107J/m3）
【解答】解：（1）水吸收的热量：
Q吸＝cm水△t＝4.2×103J/（kg•℃）×2kg×（100℃﹣25℃）＝6.3×105J；
（2）由Q放＝可得，燃气完全燃烧放出的热量为：
Q放＝＝＝2.52×106J，
由Q放＝V燃气q，q＝4.5×107J/kg，
可得，燃气的质量为：
V燃气＝＝＝0.056m3。
答：（1）水需要吸收的热量为6.3×105J；
（2）加热这些水需要0.056m3的燃气。位置
A
B
C
电流I/A
0.30
0.24
0.54
编号
材料
长度/m
横截面积/mm2
电流大小/A
a
锰铜合金
0.5
0.8
0.40
b
镍铬合金
0.5
0.8
0.32
c
镍铬合金
0.5
0.4
0.16
d
镍铬合金
1.0
0.4
0.08
一、选择题（本题共16小题，每小题2分，共32分。在每小题给出的四个选项中，只有一项是符合题目要求的）
1．（2022秋•南关区校级月考）关于如图所示的热现象，说法正确的是（ ）
A．图甲中炙热的铁水具有内能，冰冷的冰块没有内能
B．图乙中冬天搓手取暖是将内能转化为机械能
C．图丙中用湿毛巾冷敷降温是通过热传递的方式减小人体的内能
D．图丁中能量转化是内能转化为机械能
2．（2022秋•南关区校级月考）下列选项能说明分子无规则运动的是（ ）
A．沙尘滚滚B．桂花飘香C．流动的河水D．大雪纷飞
3．（2022秋•岳麓区校级月考）关于比热容及其生活中的应用，下列说法中正确的是（ ）
A．一桶水的比热容比一杯水的比热容大
B．人中暑时，常在额头上擦冷水降温，利用了水的比热容较大的性质
C．物体的温度变化越大，比热容越大
D．沙漠地区昼夜温差大是因为砂石的比热容小
4．（2022秋•岳麓区校级月考）如图表示四冲程内燃机工作时各冲程的示意图，它们正确的排列顺序为（ ）
A．甲、乙、丙、丁B．丙、丁、甲、乙
C．甲、丁、乙、丙D．丙、甲、丁、乙
5．（2022秋•南关区校级月考）内燃机的能量流向图如图所示。内燃机的效率为（ ）
A．7%B．28%C．31%D．34%
6．（2022秋•岳麓区校级月考）下列物质中，通常情况下全是导体的一组是（ ）
A．钢尺、盐水、石墨B．金属、玻璃、陶瓷碗
C．铅笔芯、大地、玻璃D．大地、盐水、橡皮擦
7．（2022春•章贡区校级月考）智能手机是我们常见的通信工具，下列对其相关数据的估测符合实际的是（ ）
A．手机屏幕面积约为80dm2 B．手机电池的电压约为3.7V
C．手机平放在桌面上的压力约为100N D．手机正常通话时的电流约为5A
8．（2022春•阳信县月考）将一根电阻为R的锰铜合金丝接入电路中，要使其接入电路的电阻变小，可行的措施是（ ）
A．将合金丝拉长后接入电路 B．将合金丝对折后接入电路
C．增大合金丝两端的电压 D．减小流经合金丝的电流
9．（2022秋•岳麓区校级月考）下列与实物图一致的电路图是（ ）
A．B．
C．D．
10．（2022秋•抚松县月考）下列能量转化或转移的情景中，属于能量转移的是（ ）
A．燃料燃烧时发热B．用热水袋取暖
C．钻木取火 D．电动机带动水泵把地下水送到地面
11．（2022秋•下陆区校级月考）有0～0.6A和0～3A两个量程的电流表，在某次测量中使用0～3A量程，测得的结果是0.6A，用0～0.6A量程，测得的结果是0.5A，则最终实际电流的大小应该取（ ）
A．0.6AB．0.5AC．0.55AD．两者都可以
12．（2021秋•西岗区校级月考）连接如图所示电路，研究串联电路中电流的特点。实验时电流表甲和乙的示数分别为0.18A和0.16A，造成两个电流表示数不同的原因可能是（ ）
A．电流表的缘故 B．灯泡 L1和 L2的规格不同
C．导线连接有问题 D．灯泡 L1和 L2在电路中的位置
13．（2021秋•江阳区校级月考）如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变亮，则下列接法正确的是（ ）
A．M接C，N接BB．M接B，N接DC．M接C，N接AD．M接A，N接C
14．（2022秋•港南区月考）如图所示，开关S闭合时，小灯泡L1、L2都不发光，用一段导线的两端接触a、b两点时两小灯泡都不发光；接触b、c两点时，灯泡L1发光灯泡L2不发光；对此，下列判断中正确的是（ ）
A．小灯泡L1断路B．小灯泡L1短路
C．小灯泡L2断路D．小灯泡L2短路
15．（2022秋•港南区月考）请你仔细观察并分析电路图，下列说法正确的是（ ）
A．两灯串联，两电压表示数相同 B．两灯并联，两电压表示数不同
C．两灯串联，两电压表示数不同 D．两灯并联，两电压表示数相同
16．（2021秋•拜泉县校级月考）水的比热容是煤油比热容的2倍，若水和煤油的质量之比为1：2，吸收的热量之比为2：3，则水和煤油升高的温度之比为（ ）
A．3：2B．2：3C．4：3D．3：4
第Ⅱ卷 非选择题
二、填空题（本题共6小题，每空1分，共12分）
17．（2022秋•朝阳区校级月考）新型病毒可用按要求稀释后的“84消毒水”进行喷杀，喷杀过程中，我们会闻到“84消毒水”的气味，这是 现象。分子的热运动受温度影响，温度越 ，分子热运动越剧烈。
18．（2022秋•岳麓区校级月考）流星进入地球大气层，与大气摩擦并燃烧，其能量转化与汽油机的 冲程相同，若某单缸四冲程汽油机的转速为1800转/分钟，若一个工作循环对外做功300J，则它每秒钟对外做功 J。
19．（2021秋•仁和区校级月考）支持国货，力挺华为！科技改变生活，大多数科技产品需要有芯片的支持才能发展，目前领先全球的是5nm工艺芯片技术，该芯片的主要材料是由 制成的，该材料还可以制作发光二极管，简称LED。电流由正极经过LED流向负极时，LBD发光；反之，电流不能从负极流向正极，LED不发光，这说明发光二极管具有 导电性。
20．（2022秋•麒麟区校级月考）如图甲所示当开关S1、S2闭合，S3断开时，两个电流表的指针位置均如图乙所示，则通过灯L1的电流是 A，通过灯L2的电流是 A。
21．（2022秋•抚松县月考）如图所示电路，闭合开关S后，电流表A1的示数为1.8A，电流表A2的示数为0.6A，则灯L1中的电流是 A，灯L2中的电流是 A。
22．（2021秋•泊头市期中）小明在圣诞节时将一串（共20个）小彩灯挂在圣诞树上，然后用插头接在家庭电路的插座上，插头处电流是200mA，则每个小彩灯两端的电压等于
V，通过每个小彩灯的电流是 A。
三、作图解答题（共4小题，共12分）
23．（2021秋•自流井区校级月考）如图是一种调光台灯电位器（滑动变阻器）的内部结构示意图，a、b、c是它的三个接线柱。要求：旋钮带动滑片顺时针转动时，灯泡变亮，请完成该电路的连接。
24．（2022秋•南海区校级月考）根据如图所示的实物电路在虚线框中画出电路图。
25．（2022秋•抚松县月考）某银行金库大门由电动机控制，门禁卡（电路开关）分别由两名工作人员保管，需要两个门禁卡同时使用，才能使电动机工作，大门打开。请在图中补全电路。
26．（2022春•泉州月考）天气干燥时，用塑料梳子梳头发，头发往往会随梳子飘起，且头发越梳越蓬松。请用所学的物理知识解释上述现象。
四、实验题（本题共2小题，每空1分，共19分）
27．（5分）（2022秋•岳麓区校级月考）小芳同学用如图甲所示的电路探究“并联电路中电流的规律”。
（1）连接电路前，开关应处于 状态。
（2）当闭合开关试触时，发现电流表的前转如图乙所示，原因是 。
（3）测出A、B、C三处电流如上表所示，由此得出初步结论： （写表达式）。
（4）你认为小芳的实验过程是否合理？请说明你的理由：
。
28．（7分）（2022秋•朝阳区校级月考）如图所示，甲、乙、丙三个实验装置完全相同，燃料的质量都为10g，烧杯内液体的质量都相同。
（1）组装实验装置时，应该按 （选填“自下而上”或“自上而下”）组装。
（2）比较不同燃料的热值应选择 两个装置，比较不同物质的吸热能力应选择
两个装置（两空均选填装置序号甲、乙、丙）。
（3）燃料完全燃烧放出的热量的多少是通过 （选填“温度计示数”或“加热时间”）来反映的。
（4）若甲图烧杯中为500g的水，10g酒精完全燃烧温度计示数升高了20℃，已知水的比热容为4.2×103J/（kg•℃），此过程中水的内能增加了 J，利用该实验计算得到的酒精热值 （选填“偏大”或“偏小”），分析原因 。
29．（6分）（2021秋•仁和区校级月考）在“探究影响导体电阻大小的因素”实验中，某实验小组利用如图所示的电路分别对导体电阻跟它的长度、横截面积、材料有关的猜想进行了实验检验。实验中使用4根电阻丝、其规格、材料如下表。
（1）实验中通过观察 来比较电阻的大小，电流越小，电阻越 ，此过程用到的研究方法是 。
（2）分别将c、d两根合金丝接入电路，可初步研究出的结论是：
。
（3）分别将 两根合金丝接入电路，可初步研究出的结论是：导体的材料、长度相同时，横截面积越
小，电阻越大。
五、计算题（本题共3小题，共26分）
30．（8分）（2022秋•南关区校级月考）某同学用燃气灶烧水给餐具消毒。天然气的热值为4.0×107J/m3，当水刚好烧开时，共消耗了0.06m3的天然气，求：天然气完全燃烧所放出的热量。
31．（9分）（2022春•淮南月考）如图所示，电源稳定不变，只闭合开关S1时，灯L1发亮，灯L2不发光，电流表A示数为0.22A；当开关S1、S2都闭合时，灯L1和L2都发光，灯L1的亮度不变，电流表A示数为0.52A。请完成下列问题：
（1）当开关S1、S2都闭合时，通过灯泡的L2电流是多大？
（2）若其它条件均不变，只将图中电源和灯泡L2的位置调换。当开关S1、S2都闭合时，电流表的示数将如何变化？
32．（9分）（2021秋•聊城月考）小星用燃气灶将质量为2kg，温度为25℃的水加热到100℃，则水需要吸收多少热量？该燃气灶的热效率是25%，则加热这些水需要燃气多少m3？（水的比热容是4.2×103J/（kg•℃），燃气的热值是4.5×107J/m3）
位置
A
B
C
电流I/A
0.30
0.24
0.54
编号
材料
长度/m
横截面积/mm2
电流大小/A
a
锰铜合金
0.5
0.8
0.40
b
镍铬合金
0.5
0.8
0.32
c
镍铬合金
0.5
0.4
0.16
d
镍铬合金
1.0
0.4
0.08
阶段性测试卷（第13~16章）（解析版）
第Ⅰ卷 选择题
一、选择题（本题共16小题，每小题2分，共32分。在每小题给出的四个选项中，只有一项是符合题目要求的）
1．（2022秋•南关区校级月考）关于如图所示的热现象，说法正确的是（ ）
A．图甲中炙热的铁水具有内能，冰冷的冰块没有内能
B．图乙中冬天搓手取暖是将内能转化为机械能
C．图丙中用湿毛巾冷敷降温是通过热传递的方式减小人体的内能
D．图丁中能量转化是内能转化为机械能
【答案】C。
【解答】解：A、任何物体在任何情况下都具有内能。冰冷的冰块也有内能，故A错误；
B、搓手取暖是机械能转化为内能，故B错误；
C、湿毛巾冷敷降温是通过热传递的方式减小人体的内能，故C正确；
D、图丁中压缩空气做功，能量转化是机械能转化为内能，故D错误。
故选：C。
2．（2022秋•南关区校级月考）下列选项能说明分子无规则运动的是（ ）
A．沙尘滚滚B．桂花飘香C．流动的河水D．大雪纷飞
【答案】B。
【解答】解：ACD、沙尘、河水和大雪都是直接用肉眼能看到的，故它们不能说明分子无规则运动，故ACD错误；
B、桂花飘香是花香分子在不停地做无规则运动，故B正确。
故选：B。
3．（2022秋•岳麓区校级月考）关于比热容及其生活中的应用，下列说法中正确的是（ ）
A．一桶水的比热容比一杯水的比热容大
B．人中暑时，常在额头上擦冷水降温，利用了水的比热容较大的性质
C．物体的温度变化越大，比热容越大
D．沙漠地区昼夜温差大是因为砂石的比热容小
【答案】D。
【解答】解：
AC、比热容的大小与质量、温度无关，与物质的种类和状态有关，所以一桶水的比热容等于一杯水的比热容，温度变化，比热容不变，故AC错误；
B、发现人中暑时，常在额头上擦冷水降温，利用了水汽化吸热，故B错误；
D、沙漠地区的砂石多，白天太阳照射，砂石吸收热量，由于砂石的比热容小，因此温度变化大，气温升得很高；晚上，砂石放出热量，由于砂石的比热容小，因此温度变化大，气温降得很低，故会出现早晚温差大的现象，故D正确。
故选：D。
4．（2022秋•岳麓区校级月考）如图表示四冲程内燃机工作时各冲程的示意图，它们正确的排列顺序为（ ）
A．甲、乙、丙、丁B．丙、丁、甲、乙
C．甲、丁、乙、丙D．丙、甲、丁、乙
【答案】B。
【解答】解：甲图中两个气门都关闭，活塞向下运动，因此是做功冲程；
乙图中进气门关闭，排气门打开，活塞向上运动，因此是排气冲程；
丙图中进气门打开，排气门关闭，因此是吸气冲程；
丁图中两个气门都关闭，活塞向上运动，因此是压缩冲程；
故正确的顺序是丙、丁、甲、乙。
故选：B。
5．（2022秋•南关区校级月考）内燃机的能量流向图如图所示。内燃机的效率为（ ）
A．7%B．28%C．31%D．34%
【答案】D。
【解答】解：
由内燃机的能量流向图知，用来做有用功的能量占燃料完全燃烧放出能量的34%，即内燃机的效率为34%。
故选：D。
6．（2022秋•岳麓区校级月考）下列物质中，通常情况下全是导体的一组是（ ）
A．钢尺、盐水、石墨B．金属、玻璃、陶瓷碗
C．铅笔芯、大地、玻璃D．大地、盐水、橡皮擦
【答案】A。
【解答】解：A、钢尺、盐水、石墨都容易导电，叫导体，故A正确。
BCD、玻璃、陶瓷碗和橡皮擦不容易导电，叫绝缘体，故BCD错误。
故选：A。
7．（2022春•章贡区校级月考）智能手机是我们常见的通信工具，下列对其相关数据的估测符合实际的是（ ）
A．手机屏幕面积约为80dm2 B．手机电池的电压约为3.7V
C．手机平放在桌面上的压力约为100N D．手机正常通话时的电流约为5A
【答案】B。
【解答】解：
A、手机屏幕面积约为80cm2，故A错误；
B、手机电池的电压不高，约为3.7V，故B正确；
C、手机平放在桌面上的压力为自身的重力，约为1N，故C错误；
D、手机正常通话时的电流约为150mA，故D错误。
故选B。
8．（2022春•阳信县月考）将一根电阻为R的锰铜合金丝接入电路中，要使其接入电路的电阻变小，可行的措施是（ ）
A．将合金丝拉长后接入电路 B．将合金丝对折后接入电路
C．增大合金丝两端的电压 D．减小流经合金丝的电流
【答案】B。
【解答】解：
A、将合金丝拉长后接入电路，合金丝的长度变大，横截面积变小，电阻变大，故A错误；
B、将合金丝对折后接入电路，合金丝的长度变短，横截面积变大，电阻变小，故B正确；
CD、导体电阻的大小与通过导体的电流、导体两端的电压无关，故CD错误。
故选：B。
9．（2022秋•岳麓区校级月考）下列与实物图一致的电路图是（ ）
A．B．
C．D．
【答案】A。
【解答】解：
由实物图知，两灯并联，开关S在干路上。
A、图中两灯并联，开关在干路上控制整个电路，故A正确；
B、图中开关和两个灯泡依次连接在电源两极上，两灯串联，故B错误；
C、图中两灯串联，开关S闭合后，灯泡L1短路，故C错误；
D、图中两灯串联，开关S闭合后，灯泡L1短路，故D错误。
故选：A。
10．（2022秋•抚松县月考）下列能量转化或转移的情景中，属于能量转移的是（ ）
A．燃料燃烧时发热B．用热水袋取暖
C．钻木取火 D．电动机带动水泵把地下水送到地面
【答案】B。
【解答】解：A、燃料燃烧时发热，将燃料的化学能转化为内能，属于能量的转化，故A错误。
B、用热水袋取暖，通过热传递改变物体的内能，属于能量的转移，故B正确。
C、钻木取火，通过做功改变物体的内能，属于能量的转化，故C错误；
D、电动机带动水泵把地下水送到地面，将电能转化为水的机械能，属于能量的转化，故D错误。
故选：B。
11．（2022秋•下陆区校级月考）有0～0.6A和0～3A两个量程的电流表，在某次测量中使用0～3A量程，测得的结果是0.6A，用0～0.6A量程，测得的结果是0.5A，则最终实际电流的大小应该取（ ）
A．0.6AB．0.5AC．0.55AD．两者都可以
【答案】B。
【解答】解：在某次测量中使用0～3A量程，测得的结果是0.6A，用0～0.6A量程，测得的结果是0.5A，0～0.6A量程，测得的结果更精确，则最终实际电流的大小应该取0.5A。
故选：B。
12．（2021秋•西岗区校级月考）连接如图所示电路，研究串联电路中电流的特点。实验时电流表甲和乙的示数分别为0.18A和0.16A，造成两个电流表示数不同的原因可能是（ ）
A．电流表的缘故 B．灯泡 L1和 L2的规格不同
C．导线连接有问题 D．灯泡 L1和 L2在电路中的位置
【答案】A。
【解答】解：由电路图可知，两灯和两电流表串联接入电路，根据串联电路的电流特点，电路中各处的电流相等；而实验时电流表甲和乙的示数分别为0.18安和0.16安，图中造成两个电流表示数不同的原因可能是两个电流表的读数误差或指针未调零。
故选：A。
13．（2021秋•江阳区校级月考）如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变亮，则下列接法正确的是（ ）
A．M接C，N接BB．M接B，N接DC．M接C，N接AD．M接A，N接C
【答案】B。
【解答】解：用滑动变阻器调节灯的亮度时，滑动变阻器应与灯泡串联，若要求滑片P向右端滑动时灯逐渐变亮，说明电路中电流变大，变阻器接入电路的电阻变小，则变阻器接入电路的电阻丝变短，所以变阻器下方的D接线柱应接入电路，上方的接线柱可选用A或B，则M应该接A或B，N接D。
故选：B。
14．（2022秋•港南区月考）如图所示，开关S闭合时，小灯泡L1、L2都不发光，用一段导线的两端接触a、b两点时两小灯泡都不发光；接触b、c两点时，灯泡L1发光灯泡L2不发光；对此，下列判断中正确的是（ ）
A．小灯泡L1断路B．小灯泡L1短路
C．小灯泡L2断路D．小灯泡L2短路
【答案】C。
【解答】解：用一段导线的两端接触a、b两点时，两灯都不亮；说明L1处之外的电路出现了断路。
接触b、c两点实际是把开关闭合，灯泡L1发光灯泡L2不发光；灯泡L2短路，此时灯泡L1亮，说明电源正极→开关→接触b、c两点之间的导线→L1→电源负极之间是导通的；由上分析可得：L2处出现了断路。
故选：C。
15．（2022秋•港南区月考）请你仔细观察并分析电路图，下列说法正确的是（ ）
A．两灯串联，两电压表示数相同 B．两灯并联，两电压表示数不同
C．两灯串联，两电压表示数不同 D．两灯并联，两电压表示数相同
【答案】C。
【解答】解：由图可知，灯L1与L2串联，电压表V1测电源电压，电压表V2测L2两端的电压，由串联电路电压规律可知，U＝U1+U2，电压表V1的示数大于电压表V2的示数。
故选：C。
16．（2021秋•拜泉县校级月考）水的比热容是煤油比热容的2倍，若水和煤油的质量之比为1：2，吸收的热量之比为2：3，则水和煤油升高的温度之比为（ ）
A．3：2B．2：3C．4：3D．3：4
【答案】B。
【解答】解：
由题知，水的比热容是煤油比热容的两倍，即：＝，而＝、吸收的热量之比：＝，
因为Q＝cm△t，
所以△t＝，
所以它们升高的温度之比为：
＝＝××＝××＝。
故选：B。
第Ⅱ卷 非选择题
二、填空题（本题共6小题，每空1分，共12分）
17．（2022秋•朝阳区校级月考）新型病毒可用按要求稀释后的“84消毒水”进行喷杀，喷杀过程中，我们会闻到“84消毒水”的气味，这是 扩散 现象。分子的热运动受温度影响，温度越 高 ，分子热运动越剧烈。
【答案】扩散；高。
【解答】解：我们会闻到“84消毒水”的气味，这是扩散现象，扩散现象表明一切物质的分子都在不停地做无规则运动。温度越高，分子的热运动越剧烈。
故答案为：扩散；高。
18．（2022秋•岳麓区校级月考）流星进入地球大气层，与大气摩擦并燃烧，其能量转化与汽油机的 压缩 冲程相同，若某单缸四冲程汽油机的转速为1800转/分钟，若一个工作循环对外做功300J，则它每秒钟对外做功 4500 J。
【答案】压缩；4500。
【解答】解：
流星体进入地球大气层，并与大气摩擦做功，机械能转化为内能，流星的内能增大，温度升高，汽油机在压缩冲程中也是将机械能转化为内能，所以二者的能量转化相同；
飞轮的转速是1800r/min＝30r/s，因为飞轮飞轮每转2圈，完成1个工作循环，并对外做功1次，所以1s完成15个工作循环，对外做功15次；
它每秒钟对外做功15×300J＝4500J。
故答案为：压缩；4500。
19．（2021秋•仁和区校级月考）支持国货，力挺华为！科技改变生活，大多数科技产品需要有芯片的支持才能发展，目前领先全球的是5nm工艺芯片技术，该芯片的主要材料是由 半导体 制成的，该材料还可以制作发光二极管，简称LED。电流由正极经过LED流向负极时，LBD发光；反之，电流不能从负极流向正极，LED不发光，这说明发光二极管具有 单向 导电性。
【答案】半导体；单向。
【解答】解：导电性能介于导体与绝缘体之间的叫半导体，如：硅、锗等；发光二极管具有单向导电性。
故答案为：半导体；单向。
20．（2022秋•麒麟区校级月考）如图甲所示当开关S1、S2闭合，S3断开时，两个电流表的指针位置均如图乙所示，则通过灯L1的电流是 0.8 A，通过灯L2的电流是 0.2 A。
【答案】0.8；0.2。
【解答】解：当开关S1、S2闭合，S3断开时，如图所示：
由图可知：L1、L2并联，电流表A1测量干路电流，电流表A2测量通过L2的电流，而两个电流表的指针位置相同；
则根据根据并联电路干路电流等于各支路电流之和可知：
电流表A1的示数大于电流表A2的示数，
由图乙可知：电流表A1使用0～3A量程，示数为1A，即干路电流I＝1A；电流表A2使用0～0.6A量程，示数为0.2A，即通过灯L2的电流I2＝0.2A；
通过灯L1的电流：
I1＝I﹣I2＝1A﹣0.2A＝0.8A。
故答案为：0.8；0.2。
21．（2022秋•抚松县月考）如图所示电路，闭合开关S后，电流表A1的示数为1.8A，电流表A2的示数为0.6A，则灯L1中的电流是 1.2 A，灯L2中的电流是 0.6 A。
【答案】1.2；0.6 。
【解答】解：闭合开关S时，两灯泡并联，电流表A2测L2支路的电流，电流表A2的示数为0.6A，灯L2中的电流是0.6A；
电流表A1测干路电流，电流表A1的示数为1.8A，干路的电流时I＝1.8A，
因并联电路中干路电流等于各支路电流之和，
所以，通过L1的电流：
I1＝I﹣I2＝1.8A﹣0.6A＝1.2A。
故答案为：1.2；0.6。
22．（2021秋•泊头市期中）小明在圣诞节时将一串（共20个）小彩灯挂在圣诞树上，然后用插头接在家庭电路的插座上，插头处电流是200mA，则每个小彩灯两端的电压等于 11 V，通过每个小彩灯的电流是 0.2 A。
【答案】11；0.2。
【解答】解：串联电路中各处的电流相等，则通过每个小彩灯的电流是200mA＝0.2A。
根据欧姆定律可知，电阻相同的小彩灯两端的电压相等，
串联电路总电压等于各灯两端电压之和，
每只小彩灯两端的电压：
UL＝＝11V。
故答案为：11；0.2。
三、作图解答题（共4小题，共12分）
23．（2021秋•自流井区校级月考）如图是一种调光台灯电位器（滑动变阻器）的内部结构示意图，a、b、c是它的三个接线柱。要求：旋钮带动滑片顺时针转动时，灯泡变亮，请完成该电路的连接。
【解答】解：电位器应与灯泡串联接入电路中；旋钮带动滑片顺时针转动时，灯泡变亮，说明电路中的电流变大，由I＝可知，电源电压一定时，电路的总电阻应变小，电位器（滑动变阻器）接入电路中的电阻应变小，由图可知，将b和c两接线柱接入电路后，顺时针旋转旋钮时，电阻丝连入电路中的长度变短，其阻值变小，电路中的电流变大，灯泡变亮，如图所示：
24．（2022秋•南海区校级月考）根据如图所示的实物电路在虚线框中画出电路图。
【解答】解：由实物图知，电流从电源正极出发，经开关S1分两支，一支经灯泡L，另一支经开关S2、电动机，然后共同汇合回到电源负极，如图所示：
25．（2022秋•抚松县月考）某银行金库大门由电动机控制，门禁卡（电路开关）分别由两名工作人员保管，需要两个门禁卡同时使用，才能使电动机工作，大门打开。请在图中补全电路。
【解答】解：经分析可知，两开关串联后，再与电动机和电源串联组成电路，如下图所示：
26．（2022春•泉州月考）天气干燥时，用塑料梳子梳头发，头发往往会随梳子飘起，且头发越梳越蓬松。请用所学的物理知识解释上述现象。
【解答】答：用塑料梳子梳头发，头发往往会随梳子飘起，是因为由于摩擦梳子和头发带电，且带异种电荷；头发越梳越蓬松，是因为头发带同种电荷相互排斥。
四、实验题（本题共2小题，每空1分，共19分）
27．（5分）（2022秋•岳麓区校级月考）小芳同学用如图甲所示的电路探究“并联电路中电流的规律”。
（1）连接电路前，开关应处于 断开 状态。
（2）当闭合开关试触时，发现电流表的前转如图乙所示，原因是 电流表正负接线柱接反了 。
（3）测出A、B、C三处电流如上表所示，由此得出初步结论： IC＝IA+IB （写表达式）。
（4）你认为小芳的实验过程是否合理？请说明你的理由： 不合理，应换用不同规格的灯泡再做几次实验 。
【答案】（1）断开；（2）电流表正负接线柱接反了；（3）IC＝IA+IB；（4）不合理，应换用不同规格的灯泡再做几次实验。
【解答】解：（1）在连接电路前开关应处于断开；
（2）当闭合开关试触时，发现电流表的指针偏转如图乙所示，原因是电流表正负接线柱接反了；
（3）根据表中数据有：0.54A＝0.3A+0.24A，由此得出初步结论：IC＝IA+IB；
（4）只做了一次实验，得出的结论具有偶然性，因此由此得出的结论不科学，应该换用不同规格的灯泡再做几次实验。
故答案为：（1）断开；（2）电流表正负接线柱接反了；（3）IC＝IA+IB；（4）不合理，应换用不同规格的灯泡再做几次实验。
28．（7分）（2022秋•朝阳区校级月考）如图所示，甲、乙、丙三个实验装置完全相同，燃料的质量都为10g，烧杯内液体的质量都相同。
（1）组装实验装置时，应该按 自上而下 （选填“自下而上”或“自上而下”）组装。
（2）比较不同燃料的热值应选择 甲乙 两个装置，比较不同物质的吸热能力应选择 甲丙 两个装置（两空均选填装置序号甲、乙、丙）。
（3）燃料完全燃烧放出的热量的多少是通过 温度计示数 （选填“温度计示数”或“加热时间”）来反映的。
（4）若甲图烧杯中为500g的水，10g酒精完全燃烧温度计示数升高了20℃，已知水的比热容为4.2×103J/（kg•℃），此过程中水的内能增加了 4.2×104 J，利用该实验计算得到的酒精热值 偏小 （选填“偏大”或“偏小”），分析原因 热量损失 。
【答案】（1）自上而下；（2）甲乙；甲丙；（3）温度计示数；（4）4.2×104；偏小；热量损失。
【解答】解：（1）此实验中需要用酒精灯外焰加热，所以需要先放酒精灯，然后再放铁圈，所以应该自下而上进行组装；
（2）①为了比较不同燃料的热值，需要用不同的燃料，加热同一种液体，让液体的质量相同，通过温度计的示数的变化得出吸热多少，进而判断热值大小，应选择甲和乙两图进行实验；
②比较不同物质的吸热能力，需要燃烧相同的燃料，加热不同的液体，让液体的质量和温度的变化相同，通过比较加热时间，进而判断两种比热容的大小关系，应选择甲和丙两图进行实验，这用到了控制变量法；
（3）燃料完全燃烧放出的热量的多少，是通过温度计示数的变化来反应，这用到了转换法；
（4）水吸收的热量：
Q吸＝cmΔt＝4.2×103J/（kg•℃）×500×10﹣3kg×20℃＝4.2×104J；
实验过程中认为酒精完全燃烧且放出的热量全部被水吸收，即Q放＝Q吸＝cmΔt，根据Q放＝mq计算出酒精的热值；因为加热时有热量的散失以及燃料不完全燃烧，水吸收的热量比10g酒精完全燃烧释放的热量少，所以会使得测量的热值偏小。
故答案为：（1）自上而下；（2）甲乙；甲丙；（3）温度计示数；（4）4.2×104；偏小；热量损失。
29．（6分）（2021秋•仁和区校级月考）在“探究影响导体电阻大小的因素”实验中，某实验小组利用如图所示的电路分别对导体电阻跟它的长度、横截面积、材料有关的猜想进行了实验检验。实验中使用4根电阻丝、其规格、材料如下表。
（1）实验中通过观察 电流表的示数 来比较电阻的大小，电流越小，电阻越 大 ，此过程用到的研究方法是 转换法 。
（2）分别将c、d两根合金丝接入电路，可初步研究出的结论是： 导体的材料、横截面积相同时，长度越长，电阻越大 。
（3）分别将 b、c 两根合金丝接入电路，可初步研究出的结论是：导体的材料、长度相同时，横截面积越
小，电阻越大。
【答案】（1）电流表的示数；大；转换法；（2）导体的材料、横截面积相同时，长度越长，电阻越大；（3）b、c。
【解答】解：（1）在该实验中，电阻的大小是通过观察电流表的示数大小来体现的，电流越小说明电阻越大，这种方法是转换法；
（2）由表中数据可知，将c、d两根合金丝接入电路，c、d合金线的材料、横截面积均相同，而长度不同，电流表的示数不同，可初步探究出的结论是导体的材料、横截面积相同时，长度越长，电阻越大；
（3）研究导体的电阻与横截面积的关系时，应控制导体的材料、长度均相同，而横截面积不同，由表中数据可知，应将b、c两根合金丝接入电路。
故答案为：（1）电流表的示数；大；转换法；（2）导体的材料、横截面积相同时，长度越长，电阻越大；（3）b、c。
五、计算题（本题共3小题，共26分）
30．（8分）（2022秋•南关区校级月考）某同学用燃气灶烧水给餐具消毒。天然气的热值为4.0×107J/m3，当水刚好烧开时，共消耗了0.06m3的天然气，求：天然气完全燃烧所放出的热量。
【解答】解：0.06m3的天然气完全燃烧放出的热量：Q放＝Vq＝0.06m3×4.0×107J/m3＝2.4×106J。
答：天然气完全燃烧所放出的热量是2.4×106J。
31．（9分）（2022春•淮南月考）如图所示，电源稳定不变，只闭合开关S1时，灯L1发亮，灯L2不发光，电流表A示数为0.22A；当开关S1、S2都闭合时，灯L1和L2都发光，灯L1的亮度不变，电流表A示数为0.52A。请完成下列问题：
（1）当开关S1、S2都闭合时，通过灯泡的L2电流是多大？
（2）若其它条件均不变，只将图中电源和灯泡L2的位置调换。当开关S1、S2都闭合时，电流表的示数将如何变化？
【解答】解：（1）电源稳定不变，只闭合开关S1时，灯L1发亮，灯L2不发光，电流表测量灯L1的电流，电流表A示数为0.22A，即I1＝0.22A；当开关S1、S2都闭合时，灯L1和L2并联，灯L1和L2都发光，灯L1的亮度不变，I1＝0.22A，电流表测量干路电流，电流表A示数为0.52A，根据干路电流等于支路电流之和，通过灯泡L2的电流：I2＝I﹣I1＝0.52A﹣0.22A＝0.3A；
（2）若其它条件不变，只将图中电源和灯泡L2的位置调换。当开关S1、S2都闭合时，灯L1和L2并联，电流表测量灯L2的电流，电流表由测量干路电流变成测量支路L2的电流，与（1）时电流表的示数相比将变小。
答：（1）当开关S1、S2都闭合时，通过灯泡的L2电流是0.3A；
（2）若其它条件均不变，只将图中电源和灯泡L2的位置调换。当开关S1、S2都闭合时，电流表的示数将变小。
32．（9分）（2021秋•聊城月考）小星用燃气灶将质量为2kg，温度为25℃的水加热到100℃，则水需要吸收多少热量？该燃气灶的热效率是25%，则加热这些水需要燃气多少m3？（水的比热容是4.2×103J/（kg•℃），燃气的热值是4.5×107J/m3）
【解答】解：（1）水吸收的热量：
Q吸＝cm水△t＝4.2×103J/（kg•℃）×2kg×（100℃﹣25℃）＝6.3×105J；
（2）由Q放＝可得，燃气完全燃烧放出的热量为：
Q放＝＝＝2.52×106J，
由Q放＝V燃气q，q＝4.5×107J/kg，
可得，燃气的质量为：
V燃气＝＝＝0.056m3。
答：（1）水需要吸收的热量为6.3×105J；
（2）加热这些水需要0.056m3的燃气。位置
A
B
C
电流I/A
0.30
0.24
0.54
编号
材料
长度/m
横截面积/mm2
电流大小/A
a
锰铜合金
0.5
0.8
0.40
b
镍铬合金
0.5
0.8
0.32
c
镍铬合金
0.5
0.4
0.16
d
镍铬合金
1.0
0.4
0.08
相关试卷
人教版九年级物理全一册同步考点专题训练阶段性测试卷(第13~16.2章)(原卷版+解析)： 这是一份人教版九年级物理全一册同步考点专题训练阶段性测试卷(第13~16.2章)(原卷版+解析)，共29页。试卷主要包含了选择题，填空题，作图解答题，实验题，计算题等内容，欢迎下载使用。
人教版九年级物理全一册同步考点专题训练第13章《内能》单元测试卷(原卷版+解析)： 这是一份人教版九年级物理全一册同步考点专题训练第13章《内能》单元测试卷(原卷版+解析)，共24页。试卷主要包含了选择题，填空题，简答题，实验题，计算题等内容，欢迎下载使用。
人教版九年级物理全一册同步考点专题训练专题13欧姆定律的理解与图像类型(原卷版+解析)： 这是一份人教版九年级物理全一册同步考点专题训练专题13欧姆定律的理解与图像类型(原卷版+解析)，共41页。试卷主要包含了对欧姆定律变形式的理解，导体电阻与导体的材料，电学图象能直观地反映电流等内容，欢迎下载使用。
