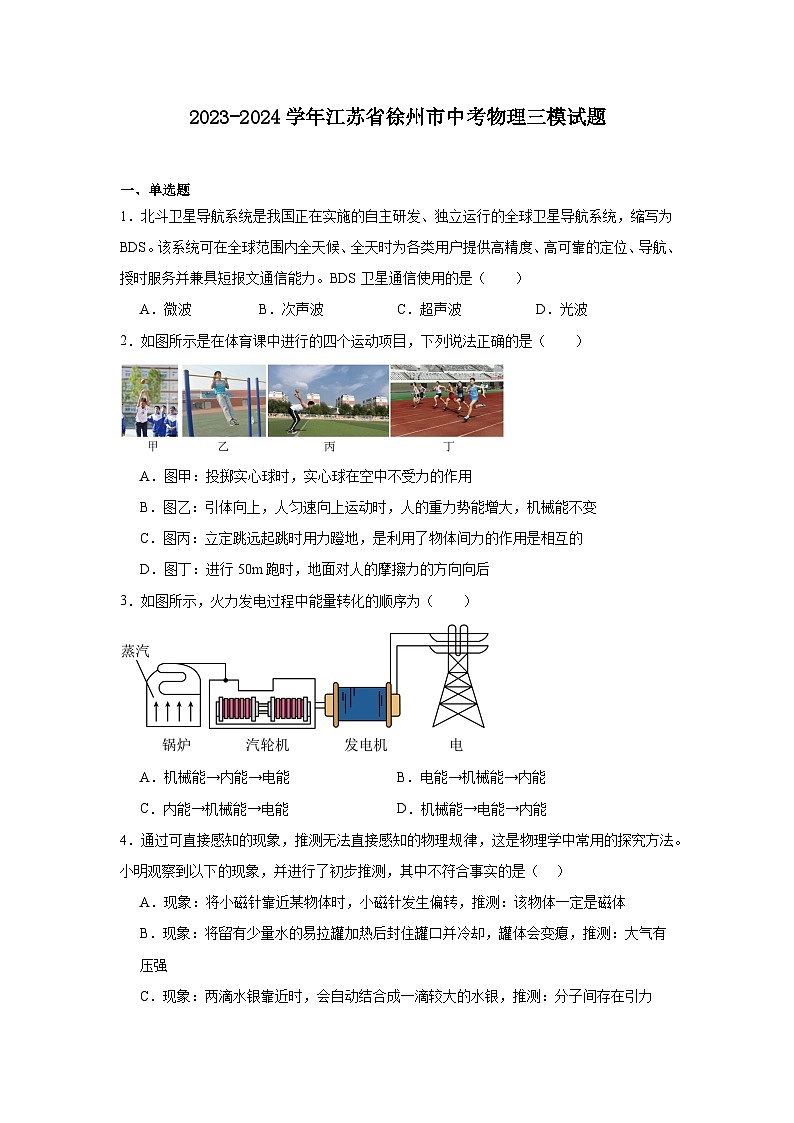

2023-2024学年江苏省徐州市中考物理三模试题

这是一份2023-2024学年江苏省徐州市中考物理三模试题，共24页。试卷主要包含了单选题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。

一、单选题
1．北斗卫星导航系统是我国正在实施的自主研发、独立运行的全球卫星导航系统，缩写为BDS。该系统可在全球范围内全天候、全天时为各类用户提供高精度、高可靠的定位、导航、授时服务并兼具短报文通信能力。BDS卫星通信使用的是（ ）
A．微波B．次声波C．超声波D．光波
2．如图所示是在体育课中进行的四个运动项目，下列说法正确的是（ ）
A．图甲：投掷实心球时，实心球在空中不受力的作用
B．图乙：引体向上，人匀速向上运动时，人的重力势能增大，机械能不变
C．图丙：立定跳远起跳时用力蹬地，是利用了物体间力的作用是相互的
D．图丁：进行50m跑时，地面对人的摩擦力的方向向后
3．如图所示，火力发电过程中能量转化的顺序为（ ）
A．机械能→内能→电能B．电能→机械能→内能
C．内能→机械能→电能D．机械能→电能→内能
4．通过可直接感知的现象，推测无法直接感知的物理规律，这是物理学中常用的探究方法。小明观察到以下的现象，并进行了初步推测，其中不符合事实的是（ ）
A．现象：将小磁针靠近某物体时，小磁针发生偏转，推测：该物体一定是磁体
B．现象：将留有少量水的易拉罐加热后封住罐口并冷却，罐体会变瘪，推测：大气有压强
C．现象：两滴水银靠近时，会自动结合成一滴较大的水银，推测：分子间存在引力
D．现象：温度计放在色散光带红光外侧时示数会增大。推测：该区域存在一种人眼看不见的光

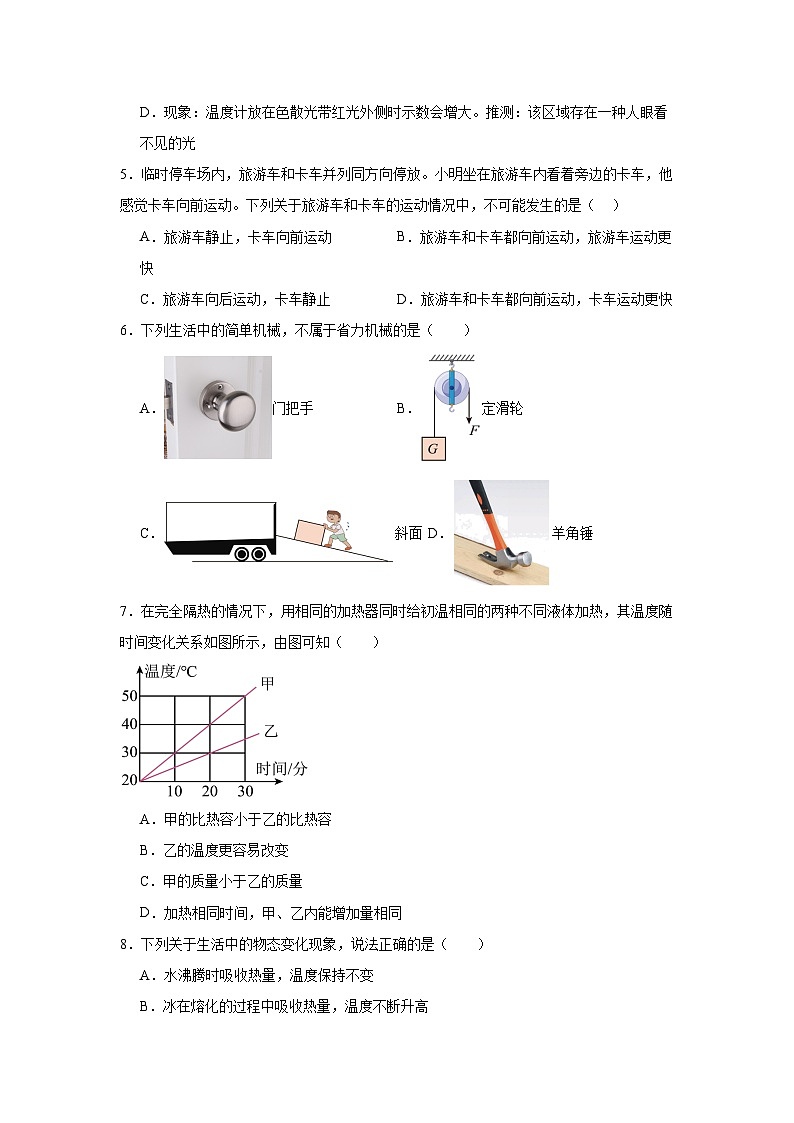

5．临时停车场内，旅游车和卡车并列同方向停放。小明坐在旅游车内看着旁边的卡车，他感觉卡车向前运动。下列关于旅游车和卡车的运动情况中，不可能发生的是（ ）
A．旅游车静止，卡车向前运动B．旅游车和卡车都向前运动，旅游车运动更快
C．旅游车向后运动，卡车静止D．旅游车和卡车都向前运动，卡车运动更快
6．下列生活中的简单机械，不属于省力机械的是（ ）
A．门把手B．定滑轮
C．斜面D．羊角锤
7．在完全隔热的情况下，用相同的加热器同时给初温相同的两种不同液体加热，其温度随时间变化关系如图所示，由图可知（ ）
A．甲的比热容小于乙的比热容
B．乙的温度更容易改变
C．甲的质量小于乙的质量
D．加热相同时间，甲、乙内能增加量相同
8．下列关于生活中的物态变化现象，说法正确的是（ ）
A．水沸腾时吸收热量，温度保持不变
B．冰在熔化的过程中吸收热量，温度不断升高
C．夏天，雪糕周围的“白气”是空气中的水蒸气汽化所形成的
D．严冬，窗户上的“冰花”是凝华现象，结在玻璃的外侧

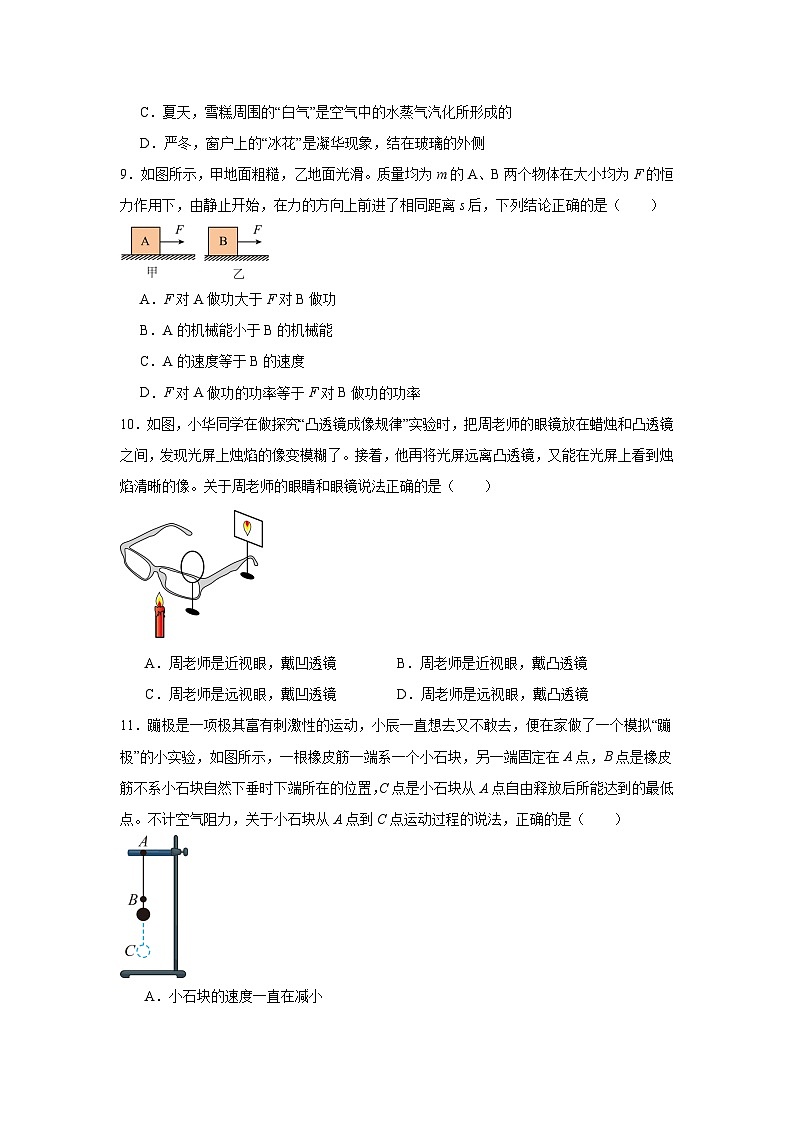

9．如图所示，甲地面粗糙，乙地面光滑。质量均为m的A、B两个物体在大小均为F的恒力作用下，由静止开始，在力的方向上前进了相同距离s后，下列结论正确的是（ ）
A．F对A做功大于F对B做功
B．A的机械能小于B的机械能
C．A的速度等于B的速度
D．F对A做功的功率等于F对B做功的功率
10．如图，小华同学在做探究“凸透镜成像规律”实验时，把周老师的眼镜放在蜡烛和凸透镜之间，发现光屏上烛焰的像变模糊了。接着，他再将光屏远离凸透镜，又能在光屏上看到烛焰清晰的像。关于周老师的眼睛和眼镜说法正确的是（ ）
A．周老师是近视眼，戴凹透镜B．周老师是近视眼，戴凸透镜
C．周老师是远视眼，戴凹透镜D．周老师是远视眼，戴凸透镜
11．蹦极是一项极其富有刺激性的运动，小辰一直想去又不敢去，便在家做了一个模拟“蹦极”的小实验，如图所示，一根橡皮筋一端系一个小石块，另一端固定在A点，B点是橡皮筋不系小石块自然下垂时下端所在的位置，C点是小石块从A点自由释放后所能达到的最低点。不计空气阻力，关于小石块从A点到C点运动过程的说法，正确的是（ ）
A．小石块的速度一直在减小
B．从A点下落到B点的过程中，小石块受到重力和弹力的作用
C．从B点下落到C点的过程中，小石块所受合力先减小后增大
D．到达C点时，小石块受到的拉力等于自身的重力
12．如图所示是童童设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R1为定值电阻。当闭合开关S，压力F增大时，电流表与电压表示数变化情况是（ ）
A．电流表、电压表示数都变大
B．电流表、电压表示数都变小
C．电流表示数变大，电压表示数变小
D．电流表示数变小，电压表示数变大
二、填空题
13．烟花三月的云龙湖湖东路鸟语花香，沁人心脾。悦耳的鸟鸣声是由鸟儿的声带 产生的，不同种类的小鸟发出声音的 不同；如织的游客中，有人吹起了“柳笛”，吹笛时用力越大，柳笛发出的声音 越大。
14．如图是某人看远处物体时的光线经过眼睛晶状体时的光路图，由图示可知他是 （选填“近视”或“远视”）眼，若他为了看清物体，戴上眼镜是为了物体经过晶状体成的像向 （选填“前”或“后”）移动，若配戴的眼镜镜片中心的厚度为1.7mm，则该镜片边缘的厚度应 （选填“大于”、“等于”或“小于”）1.7mm。
15．取一个橙子，把铜片、铁片插入其中，就制成了一个水果电池。用 表测量铜片与铁片之间的电压，对外供电时把 能转化为电能，如图，这个水果电池是由多个水果电池 联成的。
16．如图所示，闭合开关，通电螺线管的右端是 （选填“N”或“S”）极，此时在水平桌面上的条形磁体处于静止状态，桌面受到向 （选填“左”或“右”）的摩擦力；若将滑动变阻器滑片向下滑动，条形磁体受到的摩擦力将 （选填“变大”、“变小”或“不变”）。
17．2023年5月30日，神舟十六号飞船发射取得圆满成功，并与空间站组合体顺利对接。对接完成后该飞船相对空间站是 的，空间站与地面控制中心是利用 波来传递信息的，当飞船进入太空后，所装载货物的质量 （选填“变大”、“变小”“不变”）。
18．小淼在家自制了一杯蓝莓汁，他用托盘天平、量筒和烧杯测量这杯蓝莓汁的密度，测得数据如图所示，则倒入量筒中的蓝莓汁的质量是 g，体积是 cm3，蓝莓汁的密度是 kg/m3。
19．如图所示，是人们日常生活和工作中经常使用的一种插线板，现在市场上有一些劣质插线板，经质检部门检查发现，部分劣质插线板电源线芯线比合格产品细。请根据焦耳定律解释使用这种插线板存在的安全隐患
20．如图甲所示，放在粗糙程度不变的水平地面上的物体，用方向不变的水平力F向右推物体，推力F的大小随时间的变化关系图像如图乙所示，物体的运动速度随时间的变化关系图像如图丙所示。0~2s内推力做功为 J；2~4s内物体受到的推力 （选填“等于”“大于”或“小于”）摩擦力；第5s时，推力的功率为 W。
三、作图题
21．如图所示，一个实心球A被细线悬挂静止时，请画出它所受重力G的示意图。
22．请作出a、b两条光线通过透镜之后的光路图。
23．如图为冰箱工作时的部分电路示意图。冰箱内照明灯由开关控制，压缩机M由开关控制。根据题意，将图连接完整，并符合安全用电原则。
四、实验题
24．小明利用如图甲所示的装置测量我区大气压的大小，其中弹簧测力计和2mL注射器的自重可忽略不计，活塞与针筒之间气密性很好，但摩擦较大，他进行了如下实验。
（1）拔去橡皮帽，将活塞推至底端，当右端挂上一定数量的钩码时，注射器中的活塞开始滑动，稳定时弹簧测力计示数为1.0N，则活塞与针筒间的摩擦力为 N；
（2）他重新将活塞推至底端，用橡皮糊密封小孔，增加钩码数量活塞开始滑动时，弹簧测力计示数为4.6N；小明又找来刻度尺测试针筒全部刻度的总长度，如图乙所示，则总长度为 cm，此时活塞受到的大气压力为 N，本次大气压强的测量值为 Pa；
（3）写出本次实验过程中可能导致测量结果偏本的一个原因
25．某兴趣小组在进行“探究凸透镜成像规律”的实验中，绘制了如图甲所示的物距与像距之间的关系图像。
（1）实验前，要将烛焰、凸透镜、光屏三者的中心调到 。
（2）当蜡烛放在如图乙所示位置时，调节光屏，可在光屏上得到一个倒立、 的实像，生活中的 （选填“照相机”“投影仪”或“放大镜”）就是利用这样的成像原理工作的。
（3）实验过程中蜡烛燃烧变短，在保持蜡烛和光屏不动的条件下，应将透镜向 （选填“上”或“下”）调节，使像重新回到光屏中央。
（4）在图乙中，某同学将自己的近视眼镜放在蜡烛A和凸透镜之间，发现光屏上原本清晰的像变模糊了，向 （选填“左”或“右”）移动光屏，光屏上的像又变清晰。
（5）在图乙中把凸透镜换成薄玻璃板，眼睛在玻璃板的左侧观察也能看到蜡烛的像，此时在 cm处放置一个相同的蜡烛B，发现蜡烛A的像与蜡烛B重合。
26．小明在探究“杠杆的平衡条件”实验中所用的实验器材有：杠杆、支架、弹簧测力计、刻度尺、细线和质量相同的钩码若干个。
（1）挂钩码前，杠杆在图甲所示的位置静止，要想使杠杆在水平位置平衡，接下来应将杠杆两端的螺母向 （“左”或“右”）侧调节；
（2）如图乙所示，小明在A点挂2个重力均为1N的钩码，在B点用弹簧测力计竖直向下拉杠杆，使其在水平位置平衡，弹簧测力计的示数为 N；于是小明便得出了杠杆的平衡条件为：.小张认为他这样得出的结论是不合理的原因是： ；
（3）小明竖直向下拉弹簧测力计，使杠杆从水平位置缓慢转过一定角度，如图丙所示，此过程中，弹簧测力计的示数 （选填“变大”“变小”或“不变”）；
（4）实验结束后，小明提出了新的探究问题：“若支点不在杠杆的中点时，杠杆的平衡条件是否仍然成立？”于是小组同学利用如图丁所示装置进行探究，发现在杠杆左端的不同位置，用弹簧测力计竖直向上拉使杠杆处于水平平衡状态时，测出的拉力大小都与杠杆平衡条件不相符。其原因是： 。
27．探究牛顿第一定律：物理兴趣小组用以下实验装置探究“阻力对物体运动的影响”。
（1）实验中让小车从同一斜面相同高度自由滑下，可使小车进入水平面时的速度 ；
（2）小车在木板面上受阻力最小、运动距离最 ；
推理：若小车在更光滑的水平面上运动，受阻力更小，运动距离 ；
进一步推理：若运动的小车不受阻力，将 （选填“最终停下来”、“一直运动下去”）；
（3）三次实验中，小车最终都会停止运动，这是由于力能 （选填“改变”或“维持”）物体的运动状态；
（4）兴趣小组同学用弹簧测力计拉反放的小车在水平面上做 运动，此时测力计对木块的拉力与滑动摩擦力是一对 （选填“平衡力”、“相互作用力”），摩擦力大小等于 。
28．小明和小刚爱思考爱动手，以下是他们做的一些电学探究活动：测量额定电压为2.5V的小灯泡L的额定功率。

（1）请按照电路图甲把实物图乙补充完整，要求滑片向左移动时，灯泡变亮 ；
（2）闭合开关后，小明发现无论怎样移动滑片P，小灯泡都不亮，电流表示数始终为0，电压表示数约为电源电压，则电路中出现的故障可能是 ；
（3）如图丙是小灯泡正常工作时电流表的读数，则小灯泡额定功率为 W；
（4）小明做完实验后忘记断开开关了，等小明计算完小灯泡的电功率后，用手触摸灯泡感觉灯泡变热了。对比刚读数时，电流表示数 （选填“变大”、“不变”或“变小”）了；
（5）小刚用相同的器材做这个实验时，根据测量的数据绘出的I﹣U关系图像如图丁所示。出现这个图像的原因可能是
五、计算题
29．一个90kg的正方形木箱，放在水平地面上，后来如图所示，小明同学用动滑轮提升木箱以0.5m/s的速度匀速上升2m，所用拉力F的大小为500N（不计绳重和摩擦）（g＝10N/kg）
（1）木箱受到的重力是多少？
（2）该动滑轮的机械效率是多少？
30．如图电路中，电源电压恒定，小灯泡L标有“6V 4.8W”，电阻R1的阻值为10Ω，滑动变阻器R2标有“20Ω 0.5A”。当R2的滑片P置于最左端时，只闭合S1，灯泡正常发光。
（1）求小灯泡的额定电流；
（2）滑片P置于最右端，只闭合S2，移动滑片P，使R2的电功率占电路总功率的比值最小，则R2的电功率多大？
参考答案：
1．A
【详解】卫星和地面的联系靠电磁波，将图片和声音等信号调制到电磁波上，把电磁波当成载体发射回地面。所以它传递信息利用的是电磁波，微波是电磁波的一种。故A符合题意，BCD不符合题意。
故选A。
2．C
【详解】A．图甲：投掷实心球时，实心球在空中受到重力和空气阻力，故A错误；
B．图乙：引体向上，人匀速向上运动时，人的速度不变，动能不变，高度增大，重力势能增大，机械能增大，故B错误；
C．图丙：立定跳远起跳时用力蹬地，人对地面施加一个向后的作用力，同时，地面对人施加一个向前的作用力使人向前运动，是利用了物体间力的作用是相互的，故C正确；
D．图丁：进行50m跑时，人的脚相对于地面有后向运动的趋势，地面对人的摩擦力的方向向前，故D错误。
故选C。
3．C
【详解】如图所示，火力发电过程中的能量转化是：由锅炉里面水蒸气的内能转化为汽轮机的机械能，汽轮机转轴的转动带动发电机转轴转动从而发电，这是由机械能转化为电能的过程。故ABD不符合题意，C符合题意。
故选C。
4．A
【详解】A．现象：将小磁针靠近某物体时，小磁针发生偏转，有可能是通电导线周围存在磁场。故A错误，符合题意；
B．现象：将留有少量水的易拉罐加热后封住罐口并冷却，罐体会变瘪，是因为瓶内气体热胀冷缩，导致的压强差使其发生形变，说明大气有压强，故B正确，不符合题意；
C．现象：两滴水珠能自动结合，是因为水分子在一定的距距范围内可以相互吸引，故说明分子间存在引力，故C正确，不符合题意；
D．现象：温度计放在色散光带红光外侧时示数会增大，说明该区域存在一种人眼看不见的能量——光，故D正确，不符合题意。
故选A。
5．B
【详解】旅游车和卡车原来并列同方向停放，相对于地面是静止的；
A．当旅游车仍然静止，卡车向前运动时，以卡车为参照物，旅游车向后运动，卡车向前运动，此情况可能发生，故A不符合题意；
B．当旅游车和卡车都向前运动，旅游车运动更快时，以卡车为参照物，旅游车向前运动，小明感觉卡车向前运动的情况不可能发生，故B符合题意；
C．当旅游车向后运动，卡车静止时，以卡车为参照物，旅游车向后运动，卡车向前运动，此情况可能发生，故C不符合题意；
D．当旅游车和卡车都向前运动，卡车运动更快时，以卡车为参照物，旅游车向后运动，卡车向前运动，此情况可能发生，故D不符合题意。
故选B。
6．B
【详解】A．门把手是一个轮轴，动力作用在轮上，使用时相当于一个省力杠杆，故A不符合题意；
B．定滑轮可以改变动力方向，但是不能省力，本质是一个等臂杠杆，故B符合题意；
C．斜面是一个省力机械，高度一定时，斜面越长越省力，故C不符合题意；
D．羊角锤使用时，动力臂大于阻力臂，是省力杠杆，故D不符合题意。
故选B。
7．D
【详解】AC．根据可知，要想比较比热容的大小，除了需要知道吸收的热量的关系、升高的温度的关系，还要知道两物质的质量的关系，题目中无法得知，两物质的质量的关系，故AC不符合题意；
B．由图可知，当加热时间相同即吸收的热量相同时，乙的温度升高得比甲的慢，故乙的温度不容易改变，故B不符合题意；
D．用相同的加热器给两种液体加热，使两液体在相同的时间吸收的热量相同，故加热相同时间，甲、乙内能增加量相同，故D符合题意。
故选D。
8．A
【详解】A．水沸腾时吸收热量，温度保持在沸点不变，故A正确；
B．冰是晶体，冰在熔化的过程中吸收热量，温度保持不变，故B错误；
C．夏天，雪糕周围的“白气”是空气中的水蒸气遇到冷的雪糕液化所形成的小水珠，故C错误；
D．严冬，室外温度较低，室内温度较高，窗户上的“冰花”是室内空气中温度较高的水蒸气遇到冷的玻璃凝华成的小冰晶，，结在玻璃的内侧，故D错误。
故选A。
9．B
【详解】A．甲、乙两物体受到的拉力相等，且在力的方向上前进的距离相等，根据公式W=Fs可知，F对A做功等于F对B做功，故A错误；
BC．甲地面粗糙，对物体A有摩擦力，通过做功将能量转化为物体的机械能和内能，乙地面光滑，对物体B无摩擦力，通过做功将能量全部转化为物体的机械能，又因为F对A做功等于F对B做功，故A的机械能小于B的机械能，A的动能小于B的动能，由于质量相等，A的速度小于B的速度，故B正确，C错误；
D．根据可知，当力相同，A的速度小于B的速度，则F对A做功的功率小于F对B做功的功率，故D错误。
故选B。
10．A
【详解】BD．眼镜放在蜡烛和凸透镜之间，发现光屏上烛焰的像变模糊了；他再将光屏远离凸透镜，又能在光屏上看到烛焰清晰的像，说明像距变大了，因此是发散透镜，是凹透镜，故BD错误；
AC．近视眼成因是晶状体折光能力过强，导致在视网膜前成像，需要佩戴凹透镜，故A正确，C错误。
故选A。
11．C
【详解】由A到B的过程，橡皮筋未发生形变，小石块只受到重力的作用，速度增大；B到C的过程，橡皮筋发生弹性形变，且形变程度越来越大，弹力越来越大，但开始时，弹力小于重力，小石块所受的合力方向竖直向下，随着弹力增大，合力方向都是向下，大小变小，合力的方向与速度方向相同，速度一直变大，直至弹力等于重力，此时合力为0，速度最大，小石块继续往下运动，此后的弹力大于重力，合力向上，与速度的方向相反，且橡皮筋的弹性形变增大，弹力继续增大，合力大小增大，速度减小，到C点，速度为0。故C正确，ABD错误。
故选C。
12．D
【详解】由题图可知，滑动变阻器和定值电阻串联在电路中，电压表测的是变阻器的两端电压，电流表测的是电路电流。压力F增大时，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，通过电路的电流变小，电流表测电路电流，故示数变小。R1为定值电阻，所以其两端的电压变小，串联电路总电压等于各分电压之和，所以滑动变阻器的两端电压变大，电压表的示数变大。故D符合题意，ABC不符合题意。
故选D。
13． 振动 音色 响度
【详解】[1] 声音是由物体的振动产生的。悦耳的鸟鸣声是由鸟儿的声带振动产生的。
[2] 不同种类的小鸟发出声音的音色不同，我们可以凭借音色区分不同的鸟叫声。
[3] 响度跟物体的振幅有关，振幅越大，响度越大。吹笛时用力越大，柳笛发出的声音响度越大。
14． 近视 后 大于
【详解】[1]物体成像在视网膜之前，所以此人是近视眼。
[2]近视镜是凹透镜，对光有发散作用，带上近视镜，可以使光线在视网膜上会聚，晶状体成像向后移动。
[3]近视镜是凹透镜，中间薄边缘厚，所以边缘厚度应大于1.7mm。
15． 电压 化学 串
【详解】[1]电流表是测量电流的仪器，电压表是测量电压的仪器。所以用电压表测量铜片与铁片之间的电压。
[2]水果电池是消耗水果的化学能转化为电能，使小灯泡发光。
[3]如图可知，这个整个电池只有一条电流路径，是由这几个水果电池串联而成的。
16． S 右 变小
【详解】[1]由图可知，闭合开关，电流从螺线管的右端流入，根据安培定则可知，通电螺线管的左端是N极，右端是S极。
[2]因同名磁极相互排斥，则通电螺线管对条形磁铁有向右的排斥力作用，条形磁铁相对于桌面向右运动趋势，则桌面相对于磁铁有向左运动的趋势，则桌面受到向右的静摩擦力作用。
[3]由题意知，当滑动变阻器滑片向下滑动，变阻器接入电路中的电阻变大，由欧姆定律可知，电路中的电流变小，通电螺线管的磁性变弱，条形磁铁受到的排斥力变小，因为条形磁铁始终静止，处于平衡状态，其受到的排斥力和摩擦力是一对平衡力，故条形磁铁受到摩擦力将变小。
17． 静止 电磁 不变
【详解】[1] 神舟十六号飞船与空间站组合体对接完成后，该飞船相对空间站位置不会发生变化，所以以空间站为参照物飞船是静止的。
[2]电磁波可以在真空中传播且能够传递信息。空间站与地面控制中心是利用电磁波（微波）来传递信息的。
[3]物体的质量不随形状、物态、位置的改变而改变，当飞船进入太空后，所装载货物只是位置发生了改变，其质量不变。
18． 26 20 1.3×103
【详解】[1]由图可知，烧杯和蓝莓汁的总质量为
20g+20g+5g+4.4g=49.4g
烧杯和剩余蓝莓汁的总质量为
20g+3.4g=23.4g
倒入量筒中的蓝莓汁的质量是
m=49.4g-23.4g=26g
[2]由图可知，量筒的分度值是2mL，示数为20mL，则倒入量筒中的蓝莓汁的体积是
V=20mL＝20cm3
[3]蓝莓汁的密度是
19．材料相同、长度相同的导线，电源线芯越细，横截面积越小，电阻越大，根据焦耳定律Q＝I2Rt可知，当电流和通电时间相同时，电阻越大，产生的热量越多，所以容易引起火灾
【详解】材料相同、长度相同的导线，电源线芯越细，横截面积越小，电阻越大，根据焦耳定律Q=I2Rt可知，当电流和通电时间相同时，电阻越大，产生的热量越多，所以容易引起火灾。
20． 0 大于 8
【详解】[1]由图丙可知，0~ 2s内物体运动的速度为0，处于静止状态，由W=Fs得，推力做功为0J。
[2]由图丙可知，2~4s内物体做加速运动，受到的推力大于摩擦力。
[3]由图丙可知，4~6s内物体做匀速运动，由图乙可知，物体受到的推力为2N，第5s时，由图丙可知，速度为4m/s，推力的功率为
21．
【详解】重力的方向是竖直向下的，过实心球球心画一条带箭头的竖直向下的有向线段，用G表示，如图所示：
22．
【详解】在凸透镜成像中，平行于凸透镜主光轴的光线过另一边焦点，过光心的光线不发生偏转，如图所示
23．
【详解】冰箱内照明灯和压缩机可以独立工作，所以是并联的，冰箱内照明灯由开关控制，压缩机M由开关控制；为了用电的安全，开关应该接在火线与用电器之间；冰箱有金属外壳，其外壳要接地，如图所示
24． 1.0 5.00 3.6 9×104 注射器内的空气无法完全排尽
【详解】（1）[1]拔去橡皮帽，将活塞推至底端，当右端挂上一定数量的钩码时，活塞受到向右的拉力和向左的摩擦力作用，注射器中的活塞开始滑动，此时二力平衡，活塞所受摩擦力的大小等于活塞开始滑动时弹簧测力计示数，测力计示数为1.0N，所以活塞与针筒间的摩擦力为1.0N。
（2）[2][3][4]由乙图可知，刻度尺的分度值为0.1cm，针筒的左端和刻度尺的零刻度线对齐，右端针筒的2.0mL刻度线与刻度尺的5cm刻度线对齐，则针筒的刻度部分的总长度为5.00cm，则活塞的横截面积为
将活塞推至底端，用橡皮糊密封小孔，注射器的活塞开始滑动时，活塞受力情况如下：
活塞受到弹簧测力计向左的拉力和大气压向右的压力与针筒对它向右的摩擦力作用，在这三个力的作用下，处于平衡状态，此时活塞受到的大气压力为
F压＝F拉﹣f＝4.6N﹣1N＝3.6N
则大气压强为
（3）[5]将活塞推至底端时，注射器前端小孔内的气体无法排尽，这将使得大气压的测量偏小。
25． 同一高度 放大 投影仪 下 右 40
【详解】（1）[1]探究凸透镜成像实验中，实验前，要将烛焰、凸透镜、光屏三者的中心调到同一高度，目的是使像呈现在光屏的中央。
（2）[2] [3]由图甲可知，当物距u=20cm时，像距v=20cm，根据凸透镜的成像规律，可知此时
u=v=20cm=2f
所以凸透镜的焦距为f=10cm，当蜡烛放在如图乙所示位置时，物距u´=15cm，在一倍焦距与二倍焦距之间，成倒立、放大的实像，在生活的应用有投影仪。
（3）[4]凸透镜成像时，像、透镜光心、物体总在一条直线上，所以实验过程中蜡烛燃烧变短，像会出现在光屏的上部，在保持蜡烛和光屏不动的条件下，应将透镜向下调节，使像重新回到光屏中央。
（4）[5]近视眼镜是凹透镜，对光线有发散作用，会使像的会聚点变远，为使光屏上再次出现清晰的像，应将光屏适当向右移动。
（5）[6] 在图乙中把凸透镜换成薄玻璃板，眼睛在玻璃板的左侧观察也能看到蜡烛的像，这是平面镜成像，平面镜所成的像与物体到镜面的距离相等，因此将一个相同的蜡烛B放在40cm刻度线处，可以与蜡烛A的像重合。
26． 左 3 实验次数太少，具有偶然性 不变 杠杆自重对实验的影响
【详解】（1）[1][2]如图甲所示，杠杆处于静止状态，故此时杠杆处于平衡状态；由图可知，此时杠杆左高右低，右边偏重，为使杠杆在水平位置平衡，应将杠杆的平衡螺母向左移。
（2）[3]如图乙所示，在刻度线A处挂两个钩码（每个钩码为1N），在刻度线B处用调好的弹簧测力计竖直向下拉杠杆，杠杆在水平位置时，每个钩码重力为G=1N，杠杆每小格长为L，根据杠杆的平衡条件F1×L1=F2×L2，则有
即
解得F=3N；
[4]杠杆的平衡条件是：动力×动力臂=阻力×阻力臂，一次实验得出的结论具有偶然性，要多次实验得出的结论才具有普遍性。
（3）[5]力臂等于支点到力的作用线的距离，竖直向下拉弹簧测力计，使杠杆从水平位置缓慢转过一定角度，如图丙所示，此过程中，弹簧测力计拉力的力臂变小，钩码对杠杆拉力的力臂也变小，但是根据三角形的相似性，动力臂和阻力臂的比值是不变的，已知阻力大小不变，所以拉力大小不变。
（4）[6]如图丁装置进行实验，杠杆的重心没有通过支点，所以杠杆的重力对杠杆平衡有影响。
27． 相同 远 更远 一直运动下去 改变 匀速直线 平衡力 拉力
【详解】（1）[1]小车在水平面运动的距离与小车到达水平面的初始速度相同，故实验中让小车从同一斜面相同高度自由滑下，可使小车进入水平面时的速度相同。
（2）[2]如图所示，木板表面最光滑，小车在木板面上受阻力最小，速度减小更慢，运动距离最远。
[3]推理：若小车在更光滑的水平面上运动，受阻力更小，速度减小幅度更小，运动距离远大。
[4]进一步推理：若运动的小车不受阻力，速度将不变，物体会一直运动下去。
（3）[5]三次实验中，小车最终都会停止运动，是因为小车受到了阻力影响，表明力是改变物休运动状态。
（4）[6][7][8]滑动摩擦力不易直接测量，兴趣小组同学用弹簧测力计拉反放的小车在水平面上做匀速直线运动，根据二力平衡条件，此时测力计对木块的拉力与滑动摩擦力是一对平衡力，摩擦力大小等于拉力。
28． 与电压表并联的灯泡断路了 0.7 变小 电压表接在了滑动变阻器两端
【详解】（1）[1]电流表、滑动变阻器和灯泡串联，滑片向左移动时灯泡变亮，即电阻变小，故变阻器左下接线柱连入电路中，连线如下图所示：

（2）[2]无论怎样移动滑片P，电流表示数为0，灯不亮，说明电路可能断路；电压表示数接近电源电压，说明电压表能接到电源两端，滑动变阻器、电流表、开关与电源连通，则与电压表并联的灯泡断路了。
（3）[3]由丙可知，电流表选用小量程，分度值为0.02A，示数为0.28A，即小灯泡正常工作时电流表的读数为0.28A，小灯泡额定功率为
P＝UI＝2.5V×0.28A＝0.7W
（4）[4]用手触摸灯泡感觉灯泡变热了，由于灯丝的电阻随温度的升高而增大，所以电路中的总电阻增大，根据可知，电路中的电流变小。
（5）[5]由丁图中的图像可知，随着电流的增大，电压减小，符合滑动变阻器两端电压的变化规律，因此电压表接在了滑动变阻器两端。
29．（1）900N；（2）90%
【详解】解：（1）木箱受到的重力
G＝mg＝90kg×10N/kg＝900N
（2）拉力F做功时间
绳子末端移动的距离
s＝2h＝2×2m＝4m
拉力做功
W总＝Fs＝500N×4m＝2000J
对木箱做有用功
W有＝Gh＝900N×2m＝1800J
动滑轮的机械效率
答：（1）木箱受到的重力是900N；
（2）动滑轮的机械效率是90%。
30．（1）0.8A；（2）0.5W
【详解】解：（1）由可得，小灯泡的额定电流
（2）滑片P置于最右端，只闭合S2时，R1与R2串联，电流表测电路中的电流，因串联电路中总电阻等于各分电阻之和，且电路中各处的电流相等，所以，由可得，R2的电功率与电路总功率的比值
要使这个比值最小，则要最大，滑动变阻器R2接入电路的电阻应最小，由滑动变阻器的铭牌可知，电路中的最大电流为I大＝0.5A时，变阻器接入电路中的电阻最小，此时电路的总电阻
则R2的最小电阻
则当R2为2Ω时，R2的电功率占电路总功率的比值最小，此时R2的电功率
答：（1）小灯泡的额定电流为0.8A；
（2）滑片P置于最右端，只闭合S2，移动滑片P，使R2的电功率占电路总功率的比值最小，则R2的电功率为0.5W。
