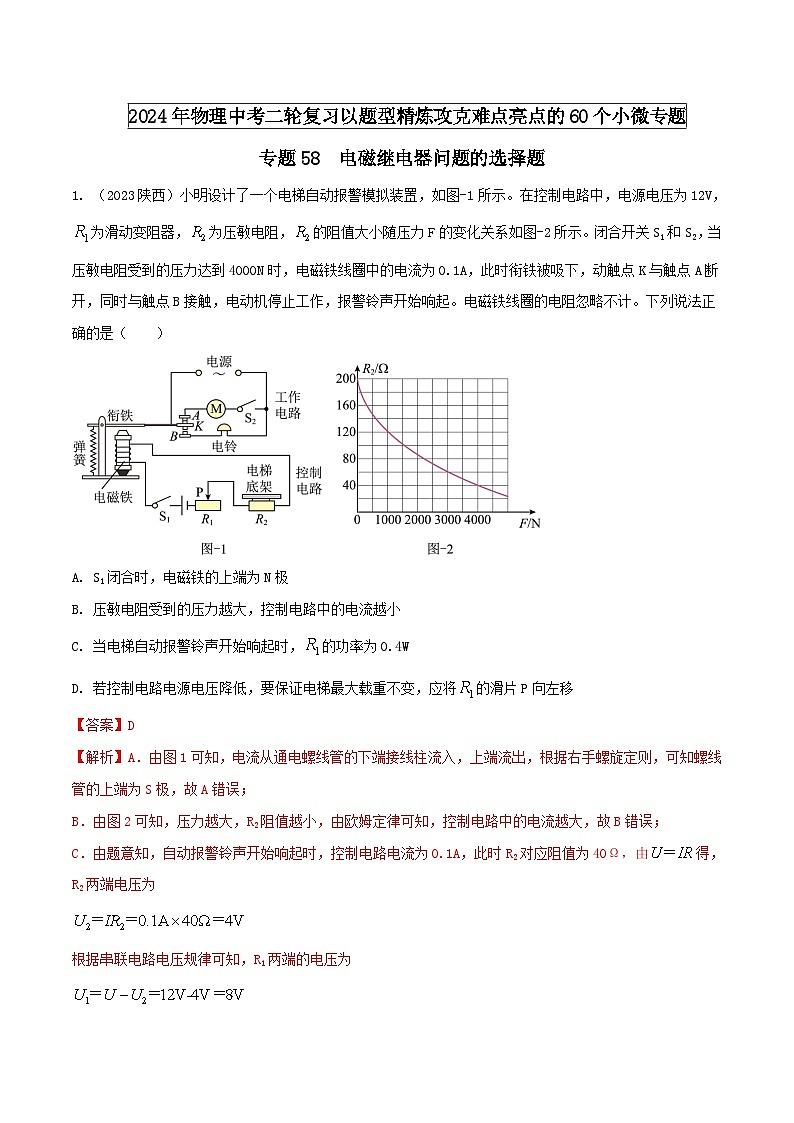

1. （2023陕西）小明设计了一个电梯自动报警模拟装置，如图-1所示。在控制电路中，电源电压为12V，为滑动变阻器，为压敏电阻，的阻值大小随压力F的变化关系如图-2所示。闭合开关S1和S2，当压敏电阻受到的压力达到4000N时，电磁铁线圈中的电流为0.1A，此时衔铁被吸下，动触点K与触点A断开，同时与触点B接触，电动机停止工作，报警铃声开始响起。电磁铁线圈的电阻忽略不计。下列说法正确的是（ ）

A. S1闭合时，电磁铁的上端为N极
B. 压敏电阻受到的压力越大，控制电路中的电流越小
C. 当电梯自动报警铃声开始响起时，的功率为0.4W
D. 若控制电路电源电压降低，要保证电梯最大载重不变，应将的滑片P向左移
【答案】D
【解析】A．由图1可知，电流从通电螺线管的下端接线柱流入，上端流出，根据右手螺旋定则，可知螺线管的上端为S极，故A错误；
B．由图2可知，压力越大，R2阻值越小，由欧姆定律可知，控制电路中的电流越大，故B错误；
C．由题意知，自动报警铃声开始响起时，控制电路电流为0.1A，此时R2对应阻值为40Ω，由得，R2两端电压为
根据串联电路电压规律可知，R1两端的电压为
由得，此时R1的功率为
故C错误；
D．为了保证电梯最大载重不变，即警报响起电流为0.1A，由可知，当电源电压降低，电阻也应降低，结合题意可知，应将的滑片P向左移动，故D正确。故选D。

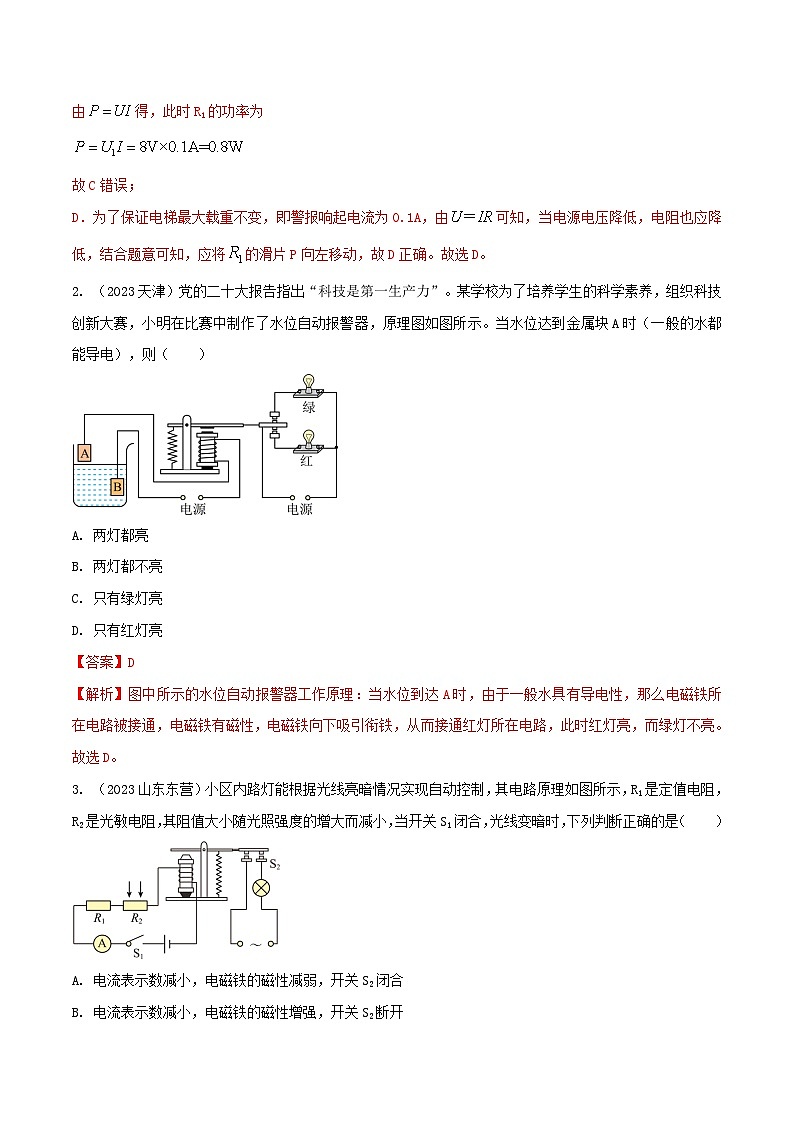

2. （2023天津）党的二十大报告指出“科技是第一生产力”。某学校为了培养学生的科学素养，组织科技创新大赛，小明在比赛中制作了水位自动报警器，原理图如图所示。当水位达到金属块A时（一般的水都能导电），则（ ）

A. 两灯都亮
B. 两灯都不亮
C. 只有绿灯亮
D. 只有红灯亮
【答案】D
【解析】图中所示的水位自动报警器工作原理：当水位到达A时，由于一般水具有导电性，那么电磁铁所在电路被接通，电磁铁有磁性，电磁铁向下吸引衔铁，从而接通红灯所在电路，此时红灯亮，而绿灯不亮。
故选D。
3. （2023山东东营）小区内路灯能根据光线亮暗情况实现自动控制，其电路原理如图所示，R1是定值电阻，R2是光敏电阻，其阻值大小随光照强度的增大而减小，当开关S1闭合，光线变暗时，下列判断正确的是（ ）

A. 电流表示数减小，电磁铁的磁性减弱，开关S2闭合
B. 电流表示数减小，电磁铁的磁性增强，开关S2断开
C. 电流表示数增大，电磁铁的磁性增强，开关S2闭合
D. 电流表示数增大，电磁铁的磁性减弱，开关S2断开
【答案】A
【解析】当开关S1闭合，光线变暗时，光敏电阻的电阻变大，控制电路中的总电阻变大，电路中的电流变小，电流表的示数变小，电磁铁的磁性减弱，对衔铁的吸引力减小，在右边弹簧的拉力作用下，动触点向下运动，开关S2闭合，故A正确，BCD错误。故选A。

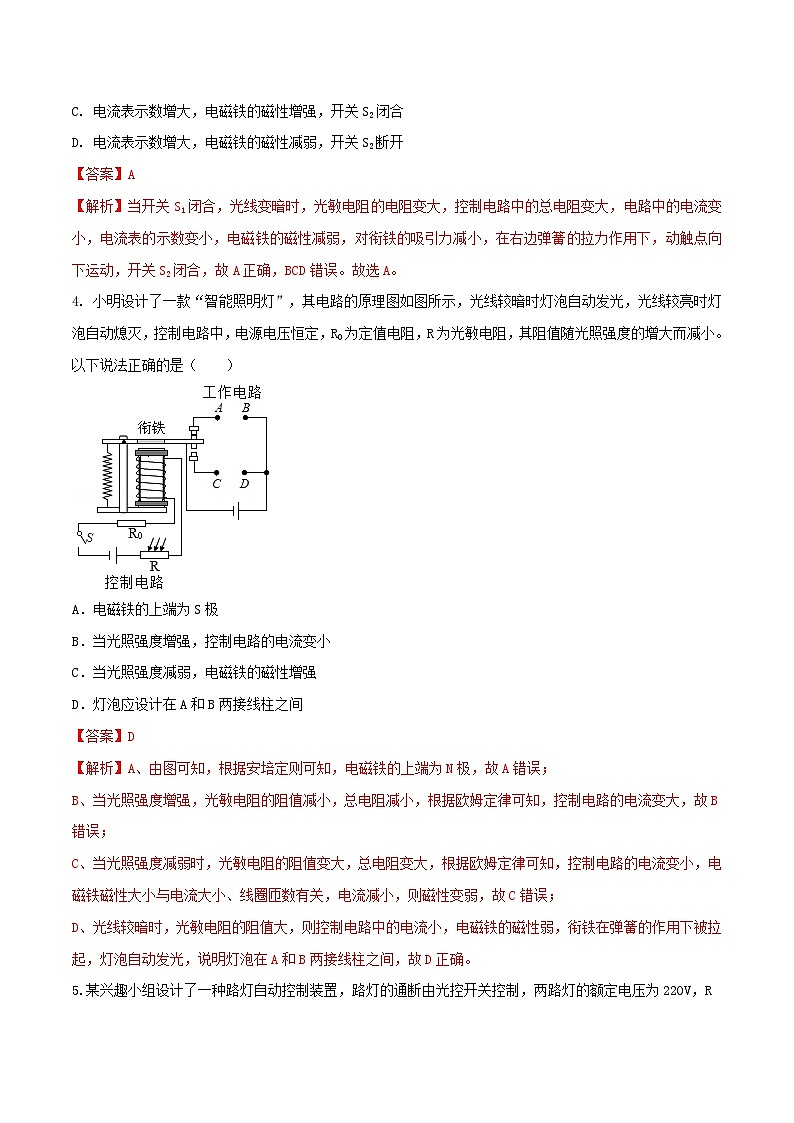

4. 小明设计了一款“智能照明灯”，其电路的原理图如图所示，光线较暗时灯泡自动发光，光线较亮时灯泡自动熄灭，控制电路中，电源电压恒定，R0为定值电阻，R为光敏电阻，其阻值随光照强度的增大而减小。以下说法正确的是（ ）
A．电磁铁的上端为S极
B．当光照强度增强，控制电路的电流变小
C．当光照强度减弱，电磁铁的磁性增强
D．灯泡应设计在A和B两接线柱之间
【答案】D
【解析】A、由图可知，根据安培定则可知，电磁铁的上端为N极，故A错误；
B、当光照强度增强，光敏电阻的阻值减小，总电阻减小，根据欧姆定律可知，控制电路的电流变大，故B错误；
C、当光照强度减弱时，光敏电阻的阻值变大，总电阻变大，根据欧姆定律可知，控制电路的电流变小，电磁铁磁性大小与电流大小、线圈匝数有关，电流减小，则磁性变弱，故C错误；
D、光线较暗时，光敏电阻的阻值大，则控制电路中的电流小，电磁铁的磁性弱，衔铁在弹簧的作用下被拉起，灯泡自动发光，说明灯泡在A和B两接线柱之间，故D正确。
5.某兴趣小组设计了一种路灯自动控制装置，路灯的通断由光控开关控制，两路灯的额定电压为220V，R为保护电阻，S为光控开关，白天光控并关断开两路灯不发光，晚上光控开关闭合，两路灯正常发光。下列电路设计符合要求的是（ ）。
A． B． C． D．
【答案】C
【解析】A．当开关S闭合时，将衔铁吸引下来，下面的灯亮，当开关断开，上面的灯亮，即每一次只能亮一个灯，故A不符合题意；
B．工作电压只有220V，而此选项中两个灯泡串联，两个灯泡都不能正常发光，故B不符合题意；
C．两灯泡并联，都能正常发光，且当开关闭合时，衔铁被吸下，灯泡正常发光，当开关断开时，两灯泡都不发光，故C符合题意；
D．不论开关是否闭合，两个灯泡都能同时正常发光，不能同时熄灭，故D不符合题意。故选C。
6. 大多数新冠肺炎患者会出现发热症状，已知热敏电阻的阻值随人体辐射的红外线而改变，人体温度越高热敏电阻的阻值越小。某同学据此设计了一个红外线体温安检电路。要求无人或体温低于37.3℃的人经过时仅绿灯亮，高于37.3℃的人经过时，红灯亮且电铃响起。下列设计符合要求的是（ ）
A. B. C. D.
【答案】C
【解析】无人或体温低于37.3℃的人经过时仅绿灯亮，高于37.3℃的人经过时，电阻的阻值越小，则电路中的电流越大，红灯亮且电铃响起，说明红灯与电铃要串联，且它们要与绿灯并联。
A．A图红灯装在干路，不论啥情况红灯均亮，A不符合题意；
B．B图绿灯与电铃串联，绿灯发光时电铃响，B不符合题意；
C．C图红灯与电铃串联，且它们与绿灯并联，故C符合题意；
D．D图在任何情况下红灯均发光，D不符合题意。
7. 如图所示是电磁继电器的工作原理图，闭合开关后，下列说法正确的是（ ）
A. 弹簧的弹性势能减小
B. 电磁铁的上端为极
C. 电动机工作，灯不发光
D. 电磁铁的工作原理是电磁感应
【答案】C
【解析】A．当闭合开关后，电磁铁产生磁性吸引衔铁，右半部分下落，弹簧被拉长，弹性势能增大，故A错误；
B．当闭合开关后，线圈相当于通电螺线管，根据右手螺旋定则判断电磁铁上端为N极，故B错误；
C．当闭合开关后，电磁铁产生磁性吸引衔铁，右半部分往下落，开关与下面电动机所在的电路结合，电动机所在电路闭合，电动机正常工作，开关与上面灯泡所在的电路分离，灯泡所在电路断路，灯泡不发光，故C正确；
D．电磁继电器的工作原理是电流的磁效应，与电磁感应无关，故D错误。故选C。
8. 创新小组的同学们为学校食堂设计了一个可自动注水的储水池。如图是它的简化装置图，电源电压一定。控制电路中，RN为压敏电阻，其阻值随压力的变化而变化，R0为定值电阻。闭合开关S1、S2，当池中水位上升到一定高度时，触点分离，工作电路断开，注水装置自动停止注水，当池中水位下降到一定位置时，触点连接，工作电路接通，注水装置自动开始注水。下列分析正确的是（ ）
A. 水位上升时，电磁铁磁性变弱B. 水位上升时，通过R0电流变小
C. 水位下降时，R0的电功率变大D. 水位下降时，RN的阻值会变大
【答案】D
【解析】AB．水位上升时，向池中注水，触点接触，当注满水时，触点分离，说明RN电阻逐渐减小，电流变大，磁性变强，将衔铁吸引到下面，故AB错误；
CD．水位下降时，需要注水，触点接触，电磁铁磁性减弱，故RN的阻值会变大，电流变小，根据P=I2R可知，R0的电功率变小，故C错误，D正确。故选D。
9. 电和磁的关系可以理解为“电生磁”或“磁生电”，下列几个装置都与这一关系有关，其中正确的说法是（ ）
A. 图甲，当电磁继电器线圈通以额定电流时，接线柱AB接通
B. 图乙，绕在铁钉上的线圈通电电流越大，能吸引的回形针数量越多
C. 图丙，动圈式话筒的工作原理与电动机的工作原理相同
D. 图丁，扬声器是利用电磁感应的原理工作的
【答案】B
【解析】A．图甲，当电磁继电器线圈通以额定电流时，电磁铁产生磁性，将衔铁向下吸，动触点B与静触点C接通，故A错误；
B ．电磁铁磁性强弱与电流的大小和线圈的匝数有关，图乙中，当线圈电流越大时，电磁铁产生的磁性越强，则能吸引的回形针数量就越多，故B正确；
C．动圈式话筒工作时，声音的振动带动线圈在磁场中做切割磁感线的运动，在线圈中产生与声音变化一致的感应电流，动圈式话筒工作利用了电磁感应原理，与发电机的工作原理相同，故C错误；
D．图丁中，扬声器中通入交变电流，通电的线圈在磁场中受力而带动纸盆振动发出声音，因此扬声器是利用通电导体在磁场中受力的作用而工作的，故D错误。故选B。
10. 如图所示，是巨磁电阻特性原理的示意图，其中GMR是一个巨磁电阻，其阻值随磁场的增强而急剧减小。闭合开关S1、S2，下列说法正确的是（ ）
A. 电磁铁的右端为N极
B. 当滑片P向右滑动时，电磁铁磁性增强
C. 当滑片P向左滑动时，巨磁电阻的阻值增大
D. 当滑片P向左滑动时，指示灯变亮
【答案】D
【解析】A．闭合开关S1，电流从电磁铁的右端流入，左端流出，根据安培定则可知电磁铁左端为N极，右端为S极，故A错误；
BCD．闭合开关S1、S2，滑片P向右滑动时，滑动变阻器连入电路中的电阻变大，电压一定，由可知，电流变小，电磁铁磁性减弱；滑片P向左滑动时，电磁铁磁性增强，由题可知，巨磁电阻的阻值减小，电压一定，由可知，电流变大，由P=UI可知，指示灯的实际功率变大，所以指示灯变亮，故BC错误，D正确。故选D。
11. 如图所示，是智能扶手电梯的原理图，其中是压敏电阻。电梯上无乘客时，电动机转动变慢，使电梯运动变慢；电梯上有乘客时，电动机转动变快，使电梯运动变快。下列说法正确的是（ ）
A. 电磁铁上端是极 B. 电磁继电器与发电机工作原理相同
C. 电梯上无乘客时，衔铁与触点2接触 D. 电梯上有乘客时，压敏电阻的阻值减小
【答案】AD
【解析】A．根据安培定则，伸出右手，四指的方向为电流的方向，大拇指的方向为N极的方向，故电磁铁的下端为N极，上端为S极，故A正确；
B．电磁继电器工作的原理是电流的磁效应，即通电导线周围存在磁场，而发电机工作原理是电磁感应现象，即闭合电路的部分导体切割磁感线时，会产生感应电流，故B错误；
C．如图所示，当触点与1接触时，电动机与定值电阻R1串联，电动机分担的电压比较小，转速比较慢，而当触电与2接触时，只有电动机接入电路，电动机转动变快，故当有乘客时，衔铁与2接触，没有乘客时，衔铁与1接触，故C错误；
D．当有乘客时，衔铁与2接触，此时衔铁被吸下来，说明通过电磁铁的磁性变强，通过电磁铁的电流变大，则说明压敏电阻的阻值变小，故D正确。故选AD。
12. 我市装有多座过街天桥，极大方便了行人的出行。阴雨天时，空气潮湿，能见度低，路面湿滑，为保
证行人上下天桥时的安全，需在天桥入口处设置警示灯。图甲是某同学为此设计的部分模拟电路，电磁铁及触点1固定不动，衔铁可在电磁铁作用下上下运动，带动铜棒绕点运动。该电路中需用到阻值随
空气湿度变化的湿敏电阻，将湿敏电阻接在电路中（图中未画出），闭合开关，当空气湿度小于设定值时，警示灯随湿度变化而自动调整亮度；当空气湿度增大到设定值时，警示灯能不断闪烁。图乙是可供选择的两种湿敏电阻的阻值随湿度变化关系的图像。忽略电磁铁线圈电阻，灯泡阻值不变，以下说法正确的是（ ）
A. 应选R1作为该电路的湿敏电阻
B. 在、、三处位置中，湿敏电阻应安装在处
C 小于设定值时，湿度越小警示灯越亮
D. 向左移动滑片P，可使警示灯在较小湿度下实现闪烁
【答案】BD
【解析】A．由图乙知，R1的电阻随湿度的增加而增加，R2的电阻随湿度的增加而减小。根据实际情况，当空气潮湿，能见度变低时，警示灯变亮，电路中电流变大，电阻变小，即湿敏电阻随湿度的增加而减小，所以应选R2作为该电路的湿敏电阻，故A错误；
B．由图甲知，当湿度增大，能见度低，湿敏电阻变小，根据欧姆定律得，电路的电流增大，电磁铁的磁性变强，将衔铁吸引下来，若湿敏电阻应安装在处时，会被短路，电路的电流突然增大，警示灯一下变得很亮起到闪烁的作用，故B正确；
C．由图乙知，当湿度减小，湿敏电阻变大，根据欧姆定律得，电路的电流变小，所以小于设定值时，湿度越小警示灯越暗，故C错误；
D．向左移动滑片P，电路中电阻变小，根据欧姆定律得，电路的电流增大，电磁铁的磁性变强，将衔铁吸引下来可使警示灯在较小湿度下实现闪烁，故D正确。故选BD。
13. （2023四川自贡）如图所示，R0是一个光敏电阻，光敏电阻的阻值随光照强度的增加而减小，R是电阻箱（已调至合适阻值），它们和继电器组成自动控制电路来控制路灯，白天路灯熄灭，夜晚路灯亮起。下列说法正确的是（ ）
A. 电路工作时，电磁铁上端为N极
B. 给路灯供电的电源应接在b、c两端
C. 控制电路电源电压减小后，傍晚时路灯比原来早一些亮
D. 路灯发光时把电能全部转化为光能
【答案】C
【解析】A．根据图示可知，电流从电磁铁的上端流入，根据安培定则可知，电磁铁的上端为S极，故A错误；
B．晚上时的光线暗，光敏电阻的电阻值大，电路中的电流值小，所以静触点与接通，所以要达到晚上灯亮，白天灯灭，则路灯供电的电源应接在、之间，故B错误；
C．电源电压减小后，在其它条件不变时，根据欧姆定律可知，电路中的电流变小，电磁铁中的磁性变弱，傍晚时路灯比原来早一些亮，故C正确；
D．路灯工作时电能转化为光能、内能，不是全部转化为光能，故D错误。故选C。
14. （2023湖南湘潭）图是汽车尾气中CO浓度的检测电路示意图。气敏电阻R1的阻值随CO浓度增大而减小，R2是滑动变阻器，开关S闭合，当CO浓度高于某一设定值时，电铃报警。下列说法正确的是（ ）

A. 电磁铁的上端是N极
B. 电铃应接在A和B之间
C. 当CO浓度升高时电磁铁的磁性减弱
D. 电源用久后，U1减小，CO的报警浓度会变高
【答案】AD
【解析】A．由图可知，电流从电磁铁的下端流入，上端流出，根据安培定则可判断出，电磁铁的上端为N极，故A正确；
B．气敏电阻R1的阻值随CO浓度增大而减小，开关S闭合，电磁铁通电，当CO浓度高于某一设定值时，气敏电阻R1的阻值较小，通过电磁铁的电流比较大，电磁铁的磁性最大，衔铁被吸下来，CD接入电路，电铃报警。所以电铃应接在C和D之间，故B错误；
C．气敏电阻R1的阻值随CO浓度增大而减小，当CO浓度升高时，气敏电阻R1的阻值减小，通过电流变大，电磁铁的磁性增强，故C错误；
D．当CO浓度高于某一设定值时，电铃报警，此时控制电路的电流一定。电源用久后，U1减小，根据可知，电铃发声报警时，控制电路的总电阻减小，气敏电阻R1的阻值减小，CO浓度增大，所以报警浓度会变高，故D增强。故选AD。
