1. 下面是对生活中的一些常见值做出的判断，其中正确的（ ）
A. 南县冬天的最低气温约为﹣37.5℃
B. 某女生完成800m测试，所用时间为60s
C. 中学生正常的步行速度约为1m/s
D. 日常所用中性笔的长度约为10dm
2. 在图所示的四种现象中，属于增大压强的是（ ）
A. 盲道上有凸起的棱
B. 铁轨铺在枕木上
C. 书包带做得较宽
D. 大型运输车安装有很多车轮

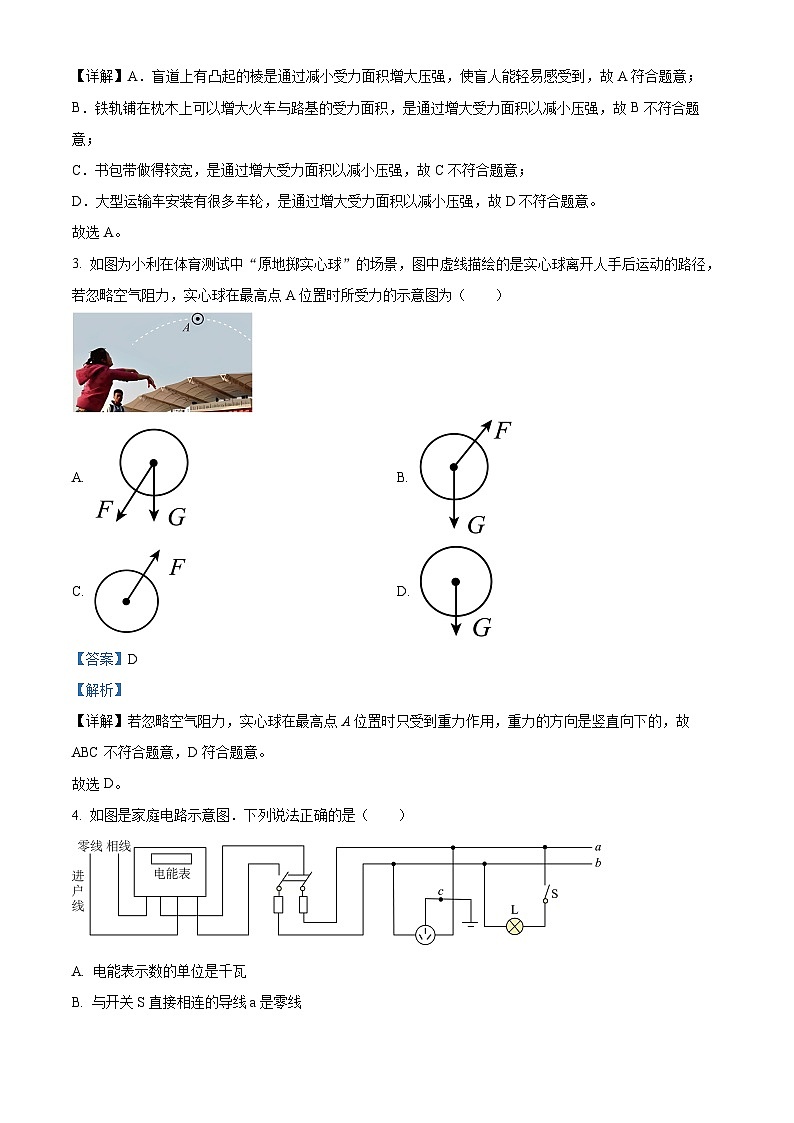

3. 如图为小利在体育测试中“原地掷实心球”的场景，图中虚线描绘的是实心球离开人手后运动的路径，若忽略空气阻力，实心球在最高点A位置时所受力的示意图为（ ）
A. B.
C. D.

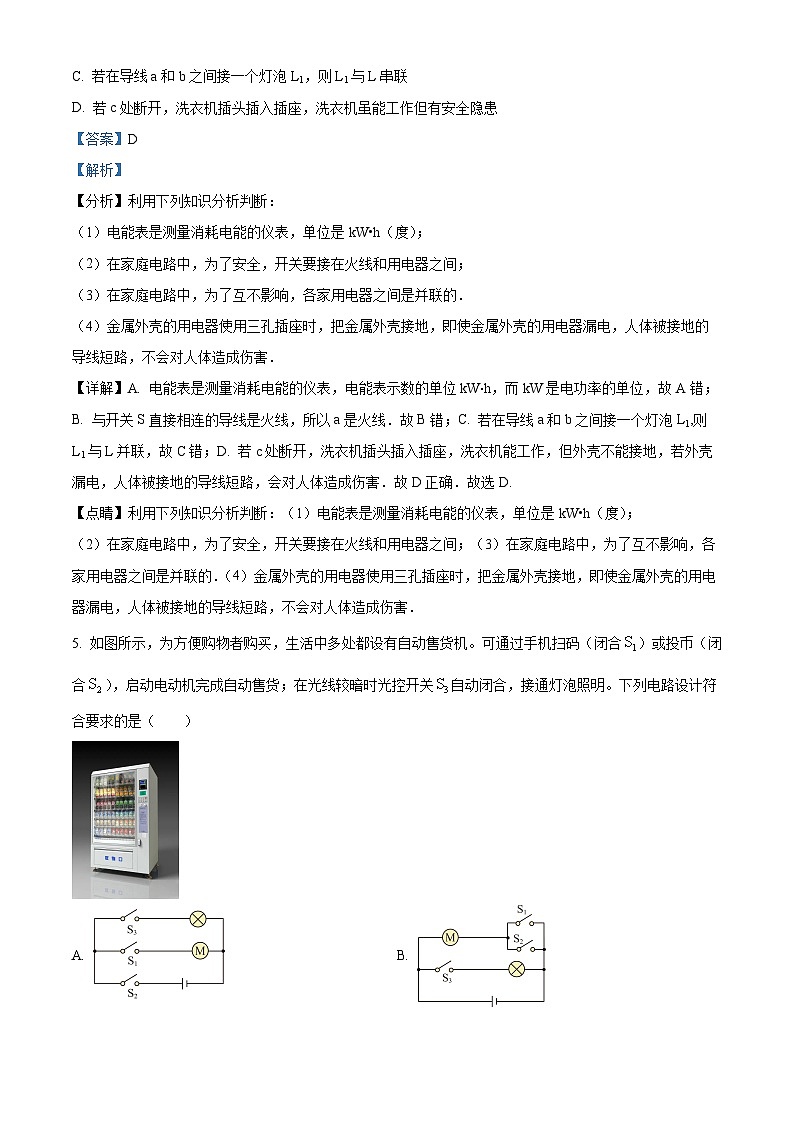

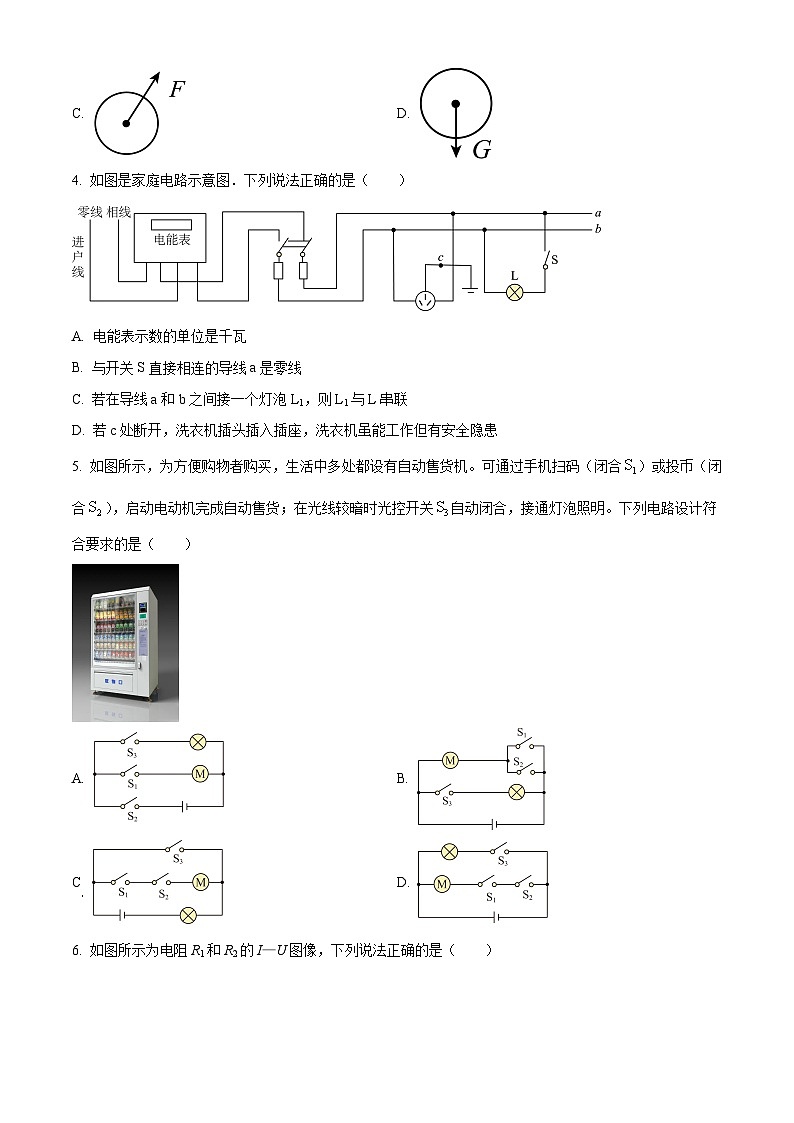

4. 如图是家庭电路示意图．下列说法正确的是（ ）
A. 电能表示数的单位是千瓦
B. 与开关S直接相连的导线a是零线
C. 若在导线a和b之间接一个灯泡L1，则L1与L串联
D. 若c处断开，洗衣机插头插入插座，洗衣机虽能工作但有安全隐患
5. 如图所示，为方便购物者购买，生活中多处都设有自动售货机。可通过手机扫码（闭合）或投币（闭合），启动电动机完成自动售货；在光线较暗时光控开关自动闭合，接通灯泡照明。下列电路设计符合要求的是（ ）
A. B.
C D.

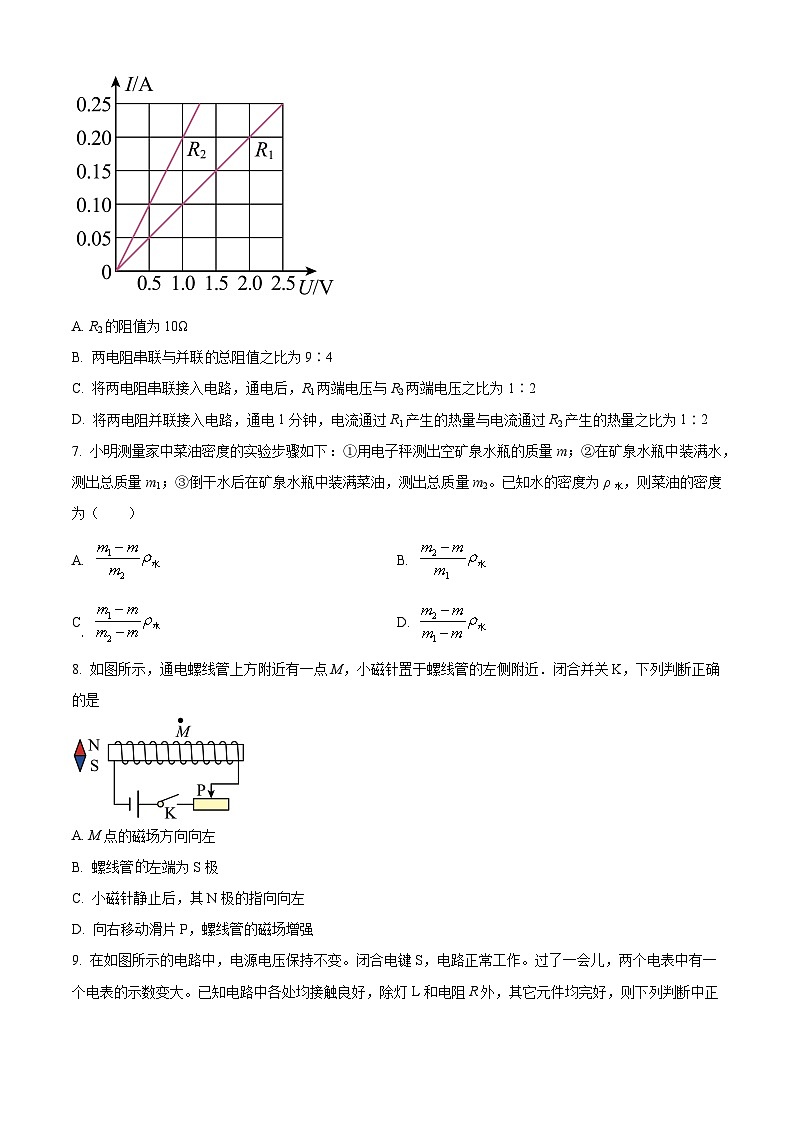

6. 如图所示为电阻R1和R2的I—U图像，下列说法正确的是（ ）
A. R2的阻值为10Ω
B. 两电阻串联与并联总阻值之比为9∶4
C. 将两电阻串联接入电路，通电后，R1两端电压与R2两端电压之比为1∶2
D. 将两电阻并联接入电路，通电1分钟，电流通过R1产生的热量与电流通过R2产生的热量之比为1∶2
7. 小明测量家中菜油密度的实验步骤如下：①用电子秤测出空矿泉水瓶的质量m；②在矿泉水瓶中装满水，测出总质量m1；③倒干水后在矿泉水瓶中装满菜油，测出总质量m2。已知水的密度为ρ水，则菜油的密度为（ ）
A. B.
C D.
8. 如图所示，通电螺线管上方附近有一点M，小磁针置于螺线管的左侧附近．闭合并关K，下列判断正确的是
A. M点的磁场方向向左
B. 螺线管左端为S极
C. 小磁针静止后，其N极的指向向左
D. 向右移动滑片P，螺线管的磁场增强
9. 在如图所示的电路中，电源电压保持不变。闭合电键S，电路正常工作。过了一会儿，两个电表中有一个电表的示数变大。已知电路中各处均接触良好，除灯L和电阻R外，其它元件均完好，则下列判断中正确的是（ ）

A. 若电流表的示数变大，则电灯L短路B. 若电压表的示数变大，则电灯L短路
C. 若电压表的示数变大，则电阻R断路D. 若电流表的示数变大，则电阻R断路
10. 一个超声波加湿器，其内部湿度监测装置的简化电路如图乙。已知电源电压恒为12V，定值电阻R0的阻值为30欧姆，电流表的量程为0~0.2A，电压表的量程为0~9V。R的阻值随湿度RH的变化关系如图丙，其最大阻值为120欧姆（图象中未画出）。在保证电路安全工作的前提下，下列说法正确的是（ ）
A. 湿度增大时，电压表示数变小
B. 当湿度为60%时，电流表示数为0.1A
C. 电路消耗的最大功率为3.6W
D. 装置能检测的最大湿度为80%
二、多选题：本大题共3小题，共9分。
11. 如图所示的电路，各元作均可正常工作，为开关闭合时，下列说法中正确的是（ ）
A. L1、L2、L3三盏灯是串联关系
B. L1、L2、L3三盏灯是并联关系，各灯两端电压相等
C. 电流表测L1的电流
D. 电压表测电源电压
12. 如图所示现象中描述正确的是
A. 推土机安装履带是为了增大对地面的压强
B. 在冰壶运动中，运动员是通过改变接触面的粗糙程度来减小摩擦
C. 穿旱冰鞋的小孩用力推墙，人向相反的方向运动，说明物体间力的作用是相互的
D. 滑板车沿水平方向运动时，如果我们不用肢蹬地，他会慢慢停下来，是由于受到了惯性的缘故
13. 如图甲所示，水平桌面上放着盛有水的柱形容器，在容器上方的弹簧测力计下悬挂着一个实心圆柱体，将圆柱体缓慢浸入水中。记录圆柱体下表面到水面的距离h和弹簧测力计的示数F，并根据记录的数据画出F-h图像，如图乙所示。圆柱体浸入水的过程中，始终不与容器接触且容器中的水未溢出。已知水的密度为1.0×103kg/m3，g取=10N/kg。关于该过程下列说法中正确的是（ ）
A. 圆柱体所受的重力为4N
B. 圆柱体受到的浮力的最大值为2.5N
C. 圆柱体的密度约为2.7g/cm3
D. h从1cm增大到6cm的过程中，桌面受到容器的压力先增大后保持不变
三、填空题：本大题共6小题，共24分。
14. 小亮乘坐郑州地铁1号线的过程中，做了一个探究小实验：在列车直线加速行驶过程中，他在车厢内竖直向上跳起，则他会落在车厢内______（选填“原起跳点”“起跳点前侧”或“起跳点后侧”），原因是______。
15. 李强同学在2月1日和3月1日两次观察家里的电能表，示数如图所示。那么他家这个月用电 ___________度，本月应交电费 ___________元。（当地电费价格为0.5元/）
16. 将边长为10cm、质量为2kg的正方体甲放在水平地面上，细绳的一端系于正方体甲中央，另一端竖直拉着杠杆的A端，把质量为0.4kg的物体乙悬挂在杠杆的B端，杠杆在水平位置平衡，如图所示。已知AO=40cm， OB= 80cm，不计杠杆的质量，细绳对甲的拉力为____N，甲对地面压强 ______ Pa，甲的密度是_____ kg/m3。（g取10N/ kg）

17. 水平地面上有一重600 N的木箱，用100 N的水平推力以0.5 m/s的速度推动木箱匀速前进10 m，此过程中水平推力做功________J ，推力做功的功率为________W。
18. 小明家电能表上标有“220V、10A、2000r/kW•h“字样，当关闭其它用电器，让一个电热水壶单独工作时，发现该电能表的表盘在6分钟内转了200转，则这个电热水壶的功率为______W，电热水壶烧水的过程中把______能转化为______能。水被烧开时，小明发现跟电热水壶相连的导线并不怎么热，这是因为导线______。在只有这个电热水壶工作的同时，______（选填“能”或“不能”）再打开一个标有“220V、1.2kW”的空调。
19. 三个底面积相同，形状不同的容器，如图所示．装入质量相同的水，但都没有装满，三者底部所受到压强p1、p2和p3的关系是：________，水对容器底部的压力F1、F2和F3的关系是：________．
四、实验探究题：本大题共2小题，共12分。
20. 如图甲，是测量小灯泡额定功率的实验装置，灯泡的额定电压为2.5V，电源电压保持6V不变。

（1）用笔画线代替导线，将图中的器材连接成完整的电路______；
（2）连接完电路后，闭合开关，发现小灯泡发光较暗，且无论怎样移动滑动变阻器滑片P，小灯泡的亮度都不变，则原因可能是______；
A.开关开路 B.电压表短路 C.滑动变阻器接的是下端两接线柱
（3）正确连接后，闭合开关，移动滑片P，记下多组对应的电压表和电流表的示数。当滑片P移到某处，电压表示数为1.5V时，要使小灯泡正常发光，应______（选填“增大”或“减小”）滑动变阻器接入电路中的阻值，同时视线应注意观察______选填“电流表”或“电压表”）示数；
（4）将所测数据绘制成如图乙所示的U-I图象。由图可知:小灯泡的电阻是变化的，主要是因为小灯泡灯丝的______（选填“温度”、“长度”或“横截面积”）发生了变化；此小灯泡的额定功率是______W；
（5）小聪接着进行“探究电流与电压的关系”实验，将小灯泡替换为阻值为10Ω的定值电阻，实验数据如实记录在了下表中。
实验结束，小聪断开开关，开始分析数据。小聪发现根据表格中数据无法得出结论。在反思、质疑过程中，小聪发现此时电压表如图丙所示。他认真思考后指出不必重新实验，只需要将每组电压值都______即可得出正确结论。正确的结论是电阻一定时，______。
21. 小兵在测量定值电阻实验中。

（1）连接电路时，开关要_____，开关闭合前，滑动变阻器滑片滑到_____处；
（2）连好电路后闭合开关，发现电流表无示数，电压表有示数，电路中的故障可能是_____，排除故障后，移动滑动变阻器的滑片，当电压表的示数为2.4V时，电流表的示数如图乙所示，则通过电阻R的电流为_____A，Rx的阻值为_____Ω，多次测量的目的是_____；
（3）实验结束后，老师向同学们提出：“如果不使用电压表，再提供一只已知阻值的定值电阻R，能否设计一个也能测量R阻值的实验呢？”如右图所示是小明设计的实验电路图，他的做法是：将S接到a时，读出电流表的示数I1；再将S接到b，读出电流表的示数I2：由I2Rx=I1R0可解得 Rx小明的做法_____（选填“正确”或“不正确”）：理由是：_____。
五、计算题：本大题共3小题，共19分。
22. 被部分外国留学生评为中国新四大发明之一的共享单车为人们的出行带来了便利。近几年，许多公司又陆续推出了如图所示的电动共享单车，使用前要先对车上的蓄电池充电，骑行时蓄电池对车上的电动机供电，电动机为车提供动力，如表是某电动自行车的一些主要技术参数。（g取10N/kg）求：
（1）电动自行车蓄电池充电一次最多可储存的电能是多少？
（2）质量为60kg的小明骑着电动自行车在水平路面行驶时，轮胎与地面接触的总面积为0.005m2，则行驶的电动自行车对地面的压强为多少？
（3）电动自行车以额定功率行驶过程中受到的阻力为总重的0.02倍，在此条件下小明骑着电动自行车以最高车速在平直的公路上匀速行驶3600s，则牵引力做的功为多少？电动自行车行驶过程中的效率是多少？

23. 如图甲所示小灯泡L“6V3W”，滑动变阻器R“？Ω2A”。只闭合开关S1和S3，在电路安全的情况下最大范围调节变阻器的滑片，绘制了电流表示数与变阻器连入阻值关系的图象（图乙）；只闭合开关S2，最大范围调节变阻器的滑片，绘制了电流表与电压表示数关系的图象（图丙）。
（1）求小灯泡正常工作电阻 ；
（2）求电源电压；
（3）求滑动变阻器的最大电阻；
（4）只闭合开关S2时，求5min内小灯泡至少消耗的电能？
24. 如图所示，小明通过滑轮组用200N的拉力在20s内将重为480N的物体匀速提高2m，不计绳重和摩擦，求：
（1）绳自由端的速度的大小；
（2）动滑轮重；
（3）当匀速提升600N重的物体时，滑轮组的机械效率。
六、综合题：本大题共1小题，共6分。
25. 佛山某生态园在花棚里安装了自动喷雾和浇水系统，其简化后的电路图如图甲所示。浇水系统的开关是电子时控开关，每天上午7:00—7:15、中午12:00—12:15、下午17:00—17:15会自动闭合，启动浇水系统对花卉进行浇淋。喷雾系统用于调节空气湿度，其控制电路中电源电压，R为装在探头上的湿敏电阻，其阻值随相对湿度（空气中含有水蒸气的百分比，单位为：％RH）变化的图象如图乙所示。当控制电路的电流达到0.04A时，继电器的衔铁被吸合；当控制电路中的电流减小到0.03A时，衔铁被释放。

（1）浇水系统的水泵参数如下表，则水泵一个月（按30天）耗电__________；
（2）随着花棚内空气湿度减小，控制电路的电流会__________（选填“变大”“变小”或“不变”），图甲中喷雾系统的C点应连接__________（选填“A”或“B”）点，浇水系统和喷雾系统的连接方式是__________联；
（3）如果花棚的湿度小于50％时喷雾系统启动，则的阻值为__________Ω；当花棚湿度到达__________，喷雾系统停止工作。当使用时间长以后，控制电路的电压U会降低，这时花棚所控制的最高湿度会__________（选填“上升”“下降”或“不变”）。次数
1
2
3
4
5
6
电压
0.5
1.0
1.5
2.0
2.5
3.0
电流
0.04
0.09
0.14
019
0.24
0.29
整车
整车质量
40kg
最高车速
≤36km/h
最大噪声
≤62dB
蓄电池
电压
50V
容量
10A•h
电动机
额定电压
50V
定功率
250W
型号
SC****
材质
不锈钢
功率
1200W
颜色
灰白色
电源
220V/50Hz
重量
80kg
