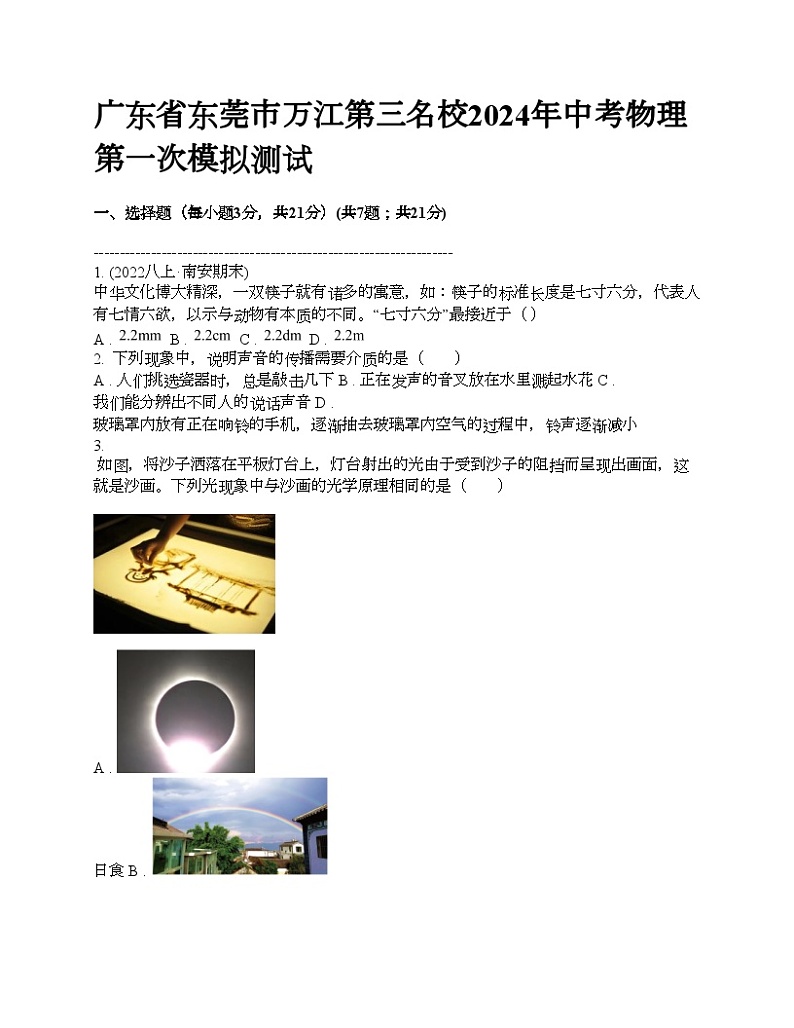

广东省东莞市万江第三名校2024年中考物理第一次模拟测试
展开
这是一份广东省东莞市万江第三名校2024年中考物理第一次模拟测试，共13页。试卷主要包含了选择题，填空题，作图题，实验探究题，计算题，综合能力题等内容，欢迎下载使用。
第Ⅰ卷的注释
一、选择题（每小题3分，共21分）(共7题；共21分)
---------------------------------------------------------------------
1. (2022八上·南安期末) 中华文化博大精深，一双筷子就有诸多的寓意，如：筷子的标准长度是七寸六分，代表人有七情六欲，以示与动物有本质的不同。“七寸六分”最接近于（ ）
A . B . C . D .
2. 下列现象中，说明声音的传播需要介质的是（ ）
A . 人们挑选瓷器时，总是敲击几下 B . 正在发声的音叉放在水里溅起水花 C . 我们能分辨出不同人的说话声音 D . 玻璃罩内放有正在响铃的手机，逐渐抽去玻璃罩内空气的过程中，铃声逐渐减小
3. 如图，将沙子洒落在平板灯台上，灯台射出的光由于受到沙子的阻挡而呈现出画面，这就是沙画。下列光现象中与沙画的光学原理相同的是（ ）
A .
日食 B .
彩虹 C .

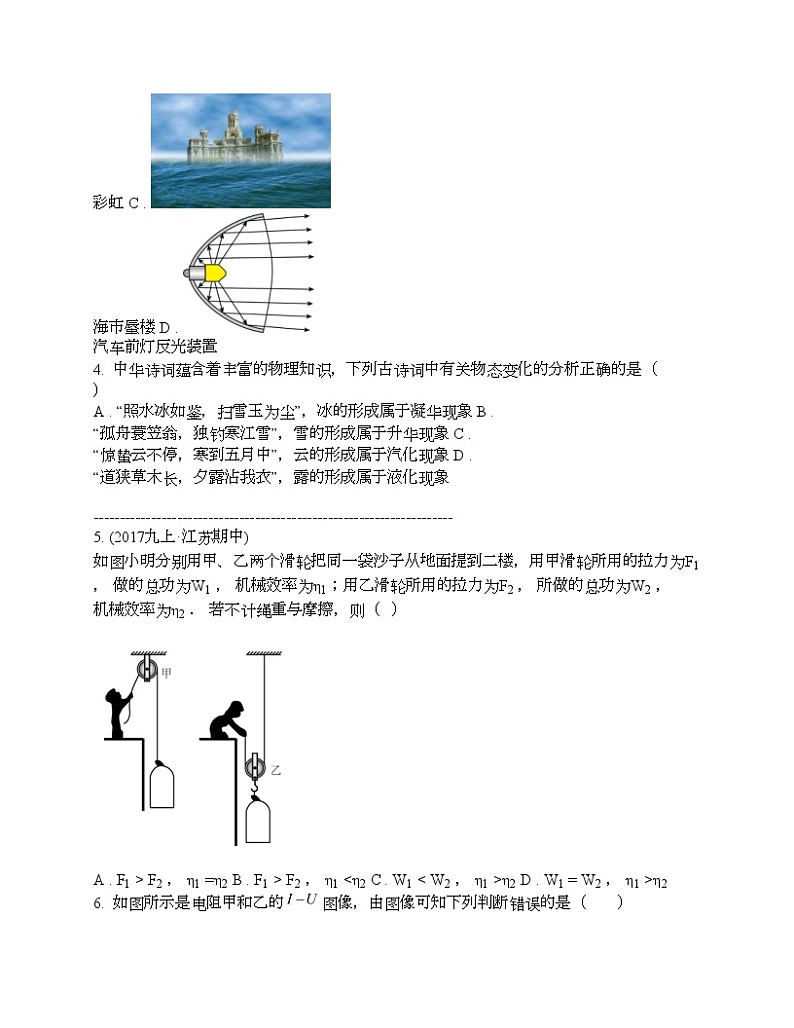

海市蜃楼 D .
汽车前灯反光装置
4. 中华诗词蕴含着丰富的物理知识，下列古诗词中有关物态变化的分析正确的是（ ）
A . “照水冰如鉴，扫雪玉为尘”，冰的形成属于凝华现象 B . “孤舟蓑笠翁，独钓寒江雪”，雪的形成属于升华现象 C . “惊蛰云不停，寒到五月中”，云的形成属于汽化现象 D . “道狭草木长，夕露沾我衣”，露的形成属于液化现象
---------------------------------------------------------------------
5. (2017九上·江苏期中) 如图小明分别用甲、乙两个滑轮把同一袋沙子从地面提到二楼，用甲滑轮所用的拉力为F1 ， 做的总功为W1 ， 机械效率为η1；用乙滑轮所用的拉力为F2 ， 所做的总功为W2 ， 机械效率为η2 ． 若不计绳重与摩擦，则（ ）
A . F1 > F2 ， η1 =η2 B . F1 > F2 ， η1 <η2 C . W1 < W2 ， η1 >η2 D . W1 = W2 ， η1 >η2
6. 如图所示是电阻甲和乙的图像，由图像可知下列判断错误的是（ ）
A . 甲的电阻值是20Ω B . 甲的电阻值大于乙的电阻值 C . 甲、乙串联，乙两端电压为1V时，甲两端的电压为3V D . 甲、乙并联，通过甲的电流为0.1A时，通过乙的电流为0.2A
7. 为了比较A、B两种液体的吸热能力，小林用完全相同的加热装置对质量相等的A、B两液体进行加热，根据实验数据绘制的温度随时间变化的图像如图所示。下列说法中正确的是（ ）
A . A、B两液体在0~10min内吸收的热量之比为2∶1 B . A液体的吸热能力比B液体的强 C . A、B两液体的比热容之比为2∶1 D . B液体比A液体更适合作发动机的冷却液
二、填空题（每小题3分，共21分）(共7题；共21分)
8. 图甲中刻度尺的分度值为mm，木块的长度为cm；图乙中秒表的读数是s。
9. 中国自主三代核电“华龙一号”成功运行，标志着以核电为代表的中国核动力技术已跻身世界前列。“华龙一号”核电站是利用反应堆发生（选填“核裂变”或“核聚变”）获得能量；反应堆用水作为“冷却系统”是利用水的大的特性，核电站的发电机的工作原理是。
10. 小康到湖边游玩，他听到悠扬的马头琴曲，根据（选填“音调”“响度”或“音色”）分辨出乐器的种类。把正在发声的音叉插入水中，会看到如图甲所示的现象，说明声音是由物体的产生的。如图乙所示，把正在发声的闹钟放在玻璃罩内，逐渐抽出其中的空气，听到的铃声越来越小，由此推理可以得出：不能传声。
11. 如图所示，许多超市为方便顾客结账，安装了“刷脸机”。“刷脸机”的摄像头实际上是一个凸透镜，该类透镜在日常生活中可以用来矫正（选填“近视眼”或“远视眼”）；人要站在“刷脸机”的二倍焦距以外，此时能成一个（选填“正立”或“倒立”）、缩小的实像；当人远离“刷脸机”时，这个像将（选填“变大”“变小”或“不变”）。
12. 如图所示是某单缸四冲程汽油机的冲程；该汽油机飞轮转速为2400r/min，1s内完成个冲程；水箱中5kg、20℃的水升温到40℃，水需要吸收的热量是J。［］
13. 如甲所示，水平地面上的物体，受到始终保持水平的推力F作用，其、的图象分别如乙、丙所示。由图可知，内，物体在做运动（选填“加速”、“匀速”或“减速”），物体受到的滑动摩擦力为N；内，推力F做的功是J。
---------------------------------------------------------------------
14. (2024九下·深圳月考) 季节更替温度变化，公路混凝土受热体积会 （选填“变大”“变小”或“不变”）；混凝土中沙子和石子的m﹣V图像如图所示，沙子与石子的密度之比是 ；水的m﹣V图像应该在 区域（选填“①”或“②”）。
三、作图题（2＋2＋3共7分）(共3题；共7分)
15. 如图所示，一条平行于主光轴的光线经凸透镜折射后射向平面镜。请在图中画出光线经凸透镜折射后射向平面镜的光线和经平面镜后的反射光线。
16. 学校开展了一系列丰富多彩的安全教育活动，本期活动的主题是“安全用电，珍爱生命”。如图所示是活动室室内的部分电路图，请你用笔画线代替导线，将图中元件接入家庭电路中、要求：①开关控制电灯；②三孔插座单独工作。
17. 某同学沿着滑道下滑时，要分析该同学的受力情况，可简化为如图所示的模型，其中长方形物块表示下滑的同学，O表示其重心。请在图中画出该同学所受力的示意图。
四、实验探究题（每空1分，共21分）(共3题；共21分)
18. 小西和实验小组的同学们按照图甲所示的装置做“探究水沸腾时温度变化特点”的实验。
（1） 图甲中温度计的示数为℃；
（2） 水在沸腾前，温度升高，这是通过方式增加水的内能；
（3） 小西观察到水沸腾时形成的大量气泡不断上升、体积 （填“变大”、“变小”或“不变”），到水面破裂开来，此过程中，水不断吸收热量，温度 ；
（4） 小组同学实验过程中绘制了如图乙所示的温度随时间变化的图像，分析图像可知，此时气压（选填“高于”、“等于”或“低于”）1个标准大气压。
19. 小伟在爬山时捡到一块形状不规则的特殊小矿石，他想知道小矿石的密度，设计如下实验方案。
（1） 实验时，应将天平放在工作台上，如图甲所示为小伟正在对托盘天平进行调平，请指出他操作错误的是；
（2） 纠正错误后测得小矿石质量如图乙所示，天平横梁平衡，则小矿石的质量为g；
（3） 在量筒内先倒入适量的水，然后将小矿石放入量筒中，如图丙所示，则小矿石的体积是 ， 小矿石的密度是；
（4） 小伟将小矿石放入量筒中时，在量筒壁上溅了几滴水，所测的矿石密度会（选填“偏大”“偏小”或“不变”）；
（5） 如图小伟利用家里的电子秤、水杯、记号笔等工具同样测出了小矿石的密度。
①用电子秤测出装有适量水的杯子总质量 ， 示数如图丁所示；
②将小矿石缓慢浸没在杯中，测得杯、水、小矿石的总质量 ， 示数如图戊所示，在水面到达的位置上做标记，然后取出小矿石（忽略石块表面带出的水）；
③向杯中缓慢加水让水面上升至，测得杯和水的总质量 ， 示数如图己所示。根据以上测量，可得石块的密度表达式为（用已知量和测量量表示，水的密度用表示）。
20. 在测量一个标有“3.8V”字样的小灯泡额定功率的实验中，电源电压恒定不变。
（1） 在图甲中找出连接错误的一根导线，并在该导线上画“×”，用笔画线代替导线将电路连接正确；
（2） 该实验的原理是；
（3） 开关闭合前，应使滑动变阻器的滑片P处于（选填“A”或“B”）端；
（4） 闭合开关后发现：灯泡不亮，电流表没有示数，电压表示数接近电源电压，则此时电路故障可能是；
（5） 故障排除后，闭合开关，调节滑片P，使灯泡正常发光，此时电流表的示数如图乙所示，则待测灯泡的电流为A，额定功率为W；
（6） 为了测量另一小灯泡的额定功率，小玲同学设计了如图丙所示的电路，其中定值电阻的阻值为R=10Ω，小灯泡的额定电压为U额=3V，测量时，先闭合开关S和S1 ， 调节滑动变阻器的滑片，使电流表的示数为A；接着将S1断开，S2闭合，读出电流表的示数为I=0.8A，则小灯泡的额定功率P额=W。
五、计算题（共2小题，共13分）(共2题；共13分)
21. 工人师傅要将质量80kg的木箱搬到1.5m高的车厢里，他将一块5m长的长板搁在地面与车厢之间构成斜面，然后站在车上用300N的拉力在20s内将物体从斜面底端匀速拉到车厢里，如图所示，求：
（1） 工人做功的功率；
（2） 斜面的机械效率；
（3） 物体和斜面之间的摩擦力。
22. 张强妈妈买了一个新的电饭煲，说明书中的部分信息如表所示，工作电路图如图甲所示，为温控开关，加热电阻和的阻值不随温度变化。
（1） 电饭煲在蒸煮状态下正常工作时，通过电饭煲的电流是多少？
（2） 电阻的阻值是多少？
（3） 某周末中午，张强关闭了家中其它所有用电器，只让电饭煲在蒸煮状态下工作1小时，保温1小时，则电饭煲消耗多少电能？
六、综合能力题（共3小题，每空1分，共17分）(共3题；共17分)
23. 完成如下各题。
（1） 如图所示，温度计的示数为℃；
（2） 如图所示，电能表的示数为；
（3） 根据图中的电流方向，可知通电螺线管的端是N极；
（4） 如图所示，手持用丝绸摩擦过的玻璃棒，靠近吊起的用毛皮摩擦过的橡胶棒的一端，发现橡胶棒的这端被吸引过来，这是由于。
24. 某同学在进行光学实验的探究过程中：
（1） 如图（a）探究“光的反射”实验。如果硬纸板没有与平面镜垂直放置，当光贴着硬纸板入射时，此时入射光线、反射光线（填“在”或“不在”）同一平面内。
（2） 接着他又探究了“平面镜成像特点”，如图（b）他通过玻璃板代替平面镜，主要是利用玻璃板透明的特点，便于。实验中，他正在透过玻璃板观察蜡烛A的像，若用物理书挡在玻璃板的后面，那么小明（选填“能”或“不能”）看到蜡烛A的像。
（3） 最后他又探究“凸透镜成像规律”的实验，他用同一凸透镜做了两次实验，如图甲、乙所示，光屏上均有清晰的像（未画出），其中成缩小像的是图____。凸透镜的焦距可能是____（填字母）。
A . 5cm B . 8cm C . 10cm D . 15cm
（4） 在图甲中将一个镜片放在烛焰和透镜之间后，光屏上的像变模糊了，将光屏向左移动，光屏上再次出现清晰的像，则所加镜片可以矫正图（选填“丙”或“丁”）的视力缺陷。
25. 小西利用光敏电阻为社区设计了一种自动草坪灯，其工作原理如图所示。工作电路中有两盏规格均为“220V，22W”的灯泡L，天暗时灯泡L自动发光，天亮时自动熄灭；控制电路的电源电压U恒为12V，定值电阻的阻值为200Ω。在一定范围内，光敏电阻R的阻值与光照强度E（单位为lx）之间的关系如下表所示。（电磁铁线圈的电阻忽略不计）
（1） 随着光照强度的增强，光敏电阻R的阻值（选出“增大”或“减小”），电磁铁的磁性（选填“增强”或“减弱”），当光照强度增强到一定值时，衔铁会被（选填“吸下”或“释放”），工作电路停止工作；
（2） 两盏灯均正常发光时，工作电路中的总电流为A；
（3） 当天色渐暗，通过线圈的电流为0.04A时，工作电路的照明系统恰好启动。此时光敏电阻R的阻值为Ω，光照强度为lx；
（4） 控制电路中电池使用一段时间后，电压会降低，将导致天暗时路灯（选填“提前”“延后”或“准时”）发光。
下载试卷 全部加入试题篮
平行组卷 答题卡下载 在线测试 收藏试卷 试卷分享 发布测评
查看全部试题答案解析
详情
试卷分析
(总分：100)
总体分析
题量分析
难度分析
知识点分析
试卷信息分值设置
分数：100分
题数：25
难度系数：0.08
第Ⅰ卷 客观题
一、选择题（每小题3分，共21分）
1 2 3 4 5 6 7
二、填空题（每小题3分，共21分）
8 9 10 11 12 13 14
第Ⅱ卷 主观题
三、作图题（2＋2＋3共7分）
15 16 17
四、实验探究题（每空1分，共21分）
18 19 20
五、计算题（共2小题，共13分）
21 22
六、综合能力题（共3小题，每空1分，共17分）
23 24 25
额定电压
220V
额定蒸煮功率
880W
额定保温功率
100W
光照强度E/1x
1.0
2.0
3.0
4.0
5.0
光敏电阻R/Ω
150
75
50
37.5
30
