本试卷共8页，满分100分。考试用时60分钟。
注意事项：
1.答卷前，考生务必将自己的姓名、准考证号、座号等填写在答题卡和试卷指定位置上。
2.答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑；如需改动，用橡皮擦干净后，再选涂其他答案标号。答非选择题时，用0.5mm黑色签字笔在答题卡上题号提示的区域作答。在本试题上作答无效。
3.不允许使用计算器。
一、单项选择题：（本题共10小题，每小题2分，共20分。每小题只有一个选项最符合题目要求）
1. “朝辞白帝彩云间，千里江陵一日还。两岸猿声啼不住，轻舟已过万重山。”李白这首脍炙人口的七言绝句，描绘了一幅阐述运动相对性的完美画卷，诗中的意境如图所示。从物理学的角度看，我们说舟中人是静止的，所选的参照物是（ ）
A. 白帝B. 江陵C. 两岸D. 轻舟
【答案】D
【解析】
【详解】从物理学的角度看，我们说舟中人是静止的，即人与舟的相对位置没有改变，则是选择轻舟为参照物的，故ABC不符合题意；D符合题意。
故选D。

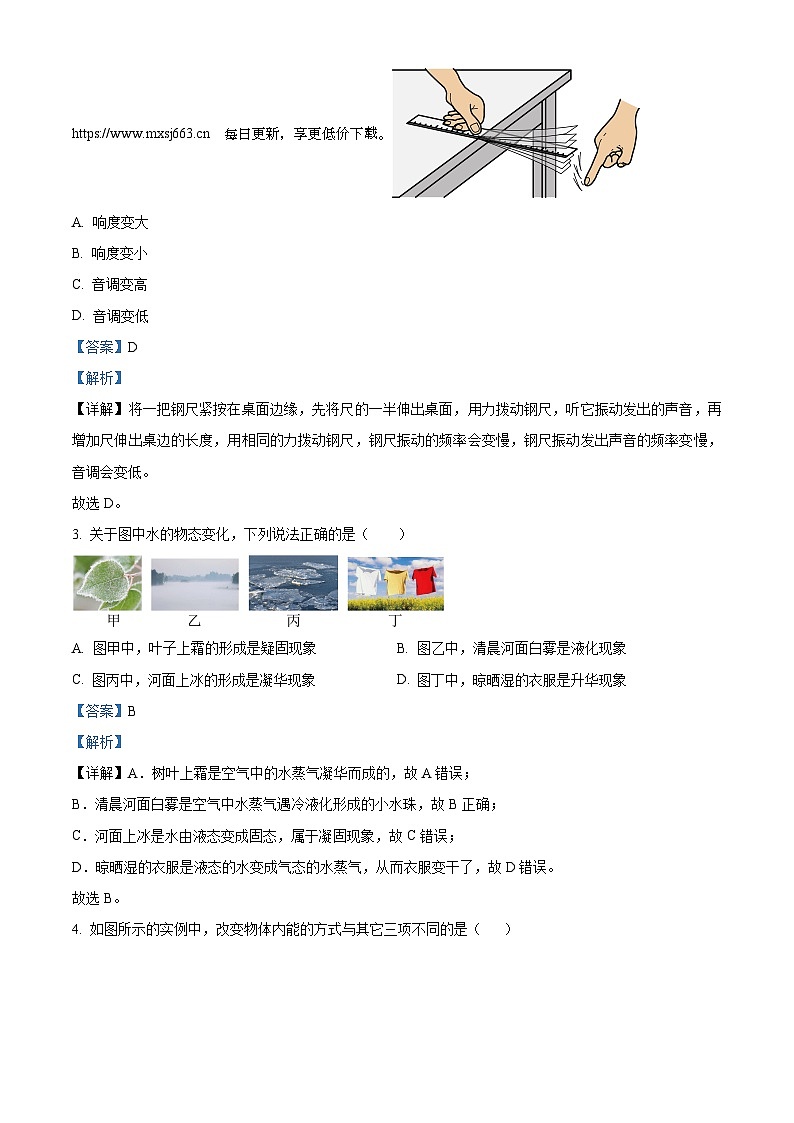

2. 如图所示，将一把钢尺紧按在桌面边缘。先将尺的一半伸出桌面，用力拨动钢尺，听它振动发出的声音；再增加尺伸出桌边的长度，用相同的力拨动钢尺，听到的声音（ ）该试卷源自 每日更新，享更低价下载。
A. 响度变大
B. 响度变小
C. 音调变高
D. 音调变低
【答案】D
【解析】
【详解】将一把钢尺紧按在桌面边缘，先将尺的一半伸出桌面，用力拨动钢尺，听它振动发出的声音，再增加尺伸出桌边的长度，用相同的力拨动钢尺，钢尺振动的频率会变慢，钢尺振动发出声音的频率变慢，音调会变低。
故选D。
3. 关于图中水的物态变化，下列说法正确的是（ ）
A. 图甲中，叶子上霜的形成是疑固现象B. 图乙中，清晨河面白雾是液化现象
C. 图丙中，河面上冰的形成是凝华现象D. 图丁中，晾晒湿的衣服是升华现象
【答案】B
【解析】
【详解】A．树叶上霜是空气中的水蒸气凝华而成的，故A错误；
B．清晨河面白雾是空气中水蒸气遇冷液化形成的小水珠，故B正确；
C．河面上冰是水由液态变成固态，属于凝固现象，故C错误；
D．晾晒湿的衣服是液态的水变成气态的水蒸气，从而衣服变干了，故D错误。
故选B。

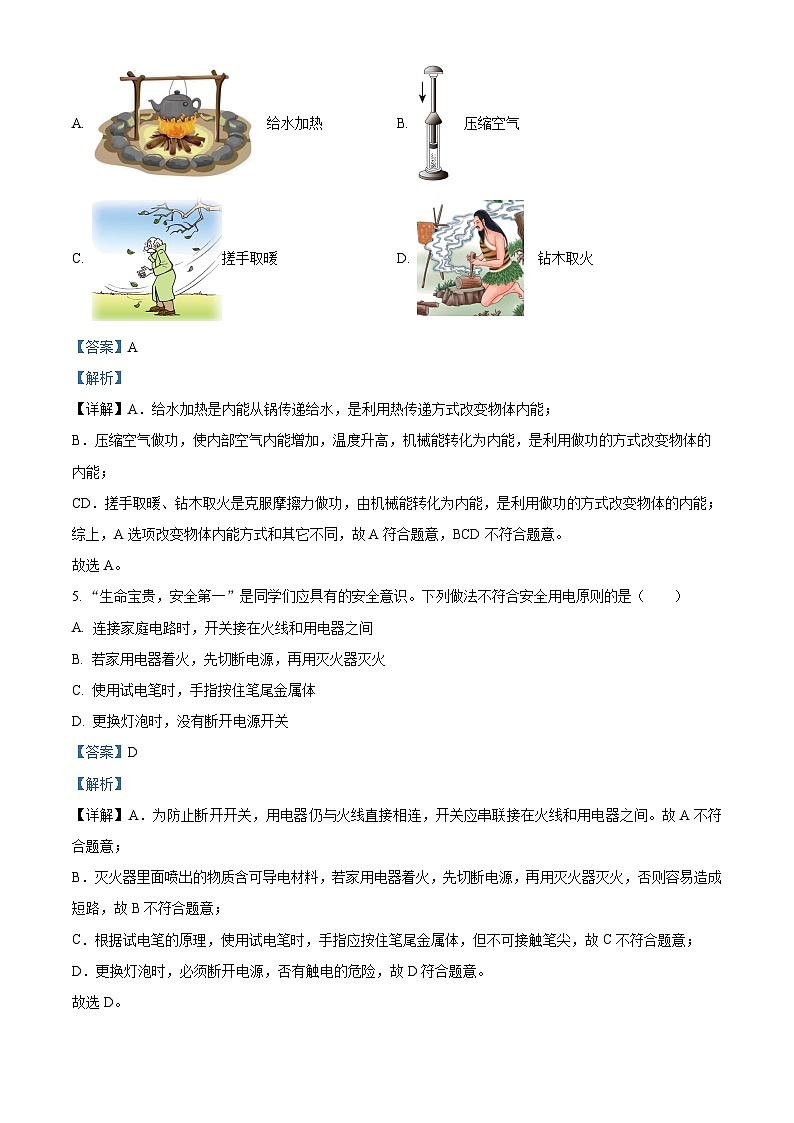

4. 如图所示的实例中，改变物体内能的方式与其它三项不同的是（ ）
A. 给水加热B. 压缩空气
C. 搓手取暖D. 钻木取火
【答案】A
【解析】
【详解】A．给水加热是内能从锅传递给水，是利用热传递方式改变物体内能；
B．压缩空气做功，使内部空气内能增加，温度升高，机械能转化为内能，是利用做功的方式改变物体的内能；
CD．搓手取暖、钻木取火是克服摩擦力做功，由机械能转化为内能，是利用做功的方式改变物体的内能；
综上，A选项改变物体内能方式和其它不同，故A符合题意，BCD不符合题意。
故选A。
5. “生命宝贵，安全第一”是同学们应具有的安全意识。下列做法不符合安全用电原则的是（ ）
A. 连接家庭电路时，开关接在火线和用电器之间
B. 若家用电器着火，先切断电源，再用灭火器灭火
C. 使用试电笔时，手指按住笔尾金属体
D. 更换灯泡时，没有断开电源开关
【答案】D
【解析】
【详解】A．为防止断开开关，用电器仍与火线直接相连，开关应串联接在火线和用电器之间。故A不符合题意；
B．灭火器里面喷出的物质含可导电材料，若家用电器着火，先切断电源，再用灭火器灭火，否则容易造成短路，故B不符合题意；
C．根据试电笔的原理，使用试电笔时，手指应按住笔尾金属体，但不可接触笔尖，故C不符合题意；
D．更换灯泡时，必须断开电源，否有触电的危险，故D符合题意。
故选D。
6. 将兵乓球压入水底，松手后乒乓球上浮过程中经过位置1和位置2，最终在位置3静止，如图所示。则乒乓球（ ）

A. 在位置1时处于悬浮状态，受到的浮力等于自身重力
B. 从位置1至位置2的过程中，受到的浮力逐渐变大
C. 从位置1至位置2的过程中，受到水的压强逐渐变大
D. 在位置3时受到的浮力小于在位置1时受到的浮力
【答案】D
【解析】
【详解】ABD．乒乓球在1、2位置时排开的水的体积相同，所受的浮力相同，因为乒乓球最终漂浮，所以浸没在水中时，所受的浮力大于重力，乒乓球在3位置时漂浮，排开水的体积比1、2位置小，所受的浮力小于1、2位置的浮力，故AB不符合题意，D符合题意；
C．从1至2位置，水的深度变浅，据，乒乓球受到水的压强变小，故C不符合题意。
故选D。
7. 2023年4月20日，天空上演了当年首次日食，是难得一见的天文盛宴。下列光现象，与该现象成因相同的是（ ）
A. 小孔成像B. 水中倒影
C. 镜中文字D. 空中彩虹
【答案】A
【解析】
【详解】日食是光的直线传播形成的。
A．小孔成像是由于光的直线传播形成的，故A符合题意；
B．水中倒影是由于光的反射形成的，故B不符合题意；
C．镜中的文字是凸透镜成像，属于光的折射，故C不符合题意；
D．空中彩虹是光的色散现象，属于光的折射现象，故D不符合题意。
故选A。
8. 已知两只灯泡L1和L2均能发光且相互影响，则关于①②和③三个电表的（电流表或电压表）判断正确的是（ ）
A. ①和③是电流表，②是电压表B. ②和③是电流表，①是电压表
C. ②是电流表，①和③是电压表D. ①②和③都是电流表
【答案】C
【解析】
【详解】两只灯泡L1和L2均能发光且相互影响，因此两灯泡为串联，则电路中只有一条电流路径，如图所示：
因此可以判断电流通过的电表②为电流表，没有通过的电表①和③为电压表。
故选C。
9. 肱二头肌收缩产生的力使前臂骨骼绕肘关节转动，此时前臂骨骼可以看成一个杠杆模型，简称前臂杠杆。如图所示，手提重物时，对前臂杠杆的分析错误的是（ ）

A. 前臂杠杆是省力杠杆
B. 肘关节处可以视为支点
C. 肱二头肌对前臂杠杆的牵引力是动力
D. 前臂保持水平时，阻力臂最长
【答案】A
【解析】
【详解】ABC．用手提起物体时，人的前臂相当于一个杠杆，肱二头肌给桡骨的力F1是动力，重物给前臂的力F2是阻力，杠杆围绕肘关节转动，因此支点O在肘关节处。用手向上举物体时，动力臂小于阻力臂，因此前臂是一个费力杠杆；故A错误，符合题意，BC正确，不符合题意。
D．前臂保持水平时，阻力F2到支点的作用线的距离最远，即阻力臂最长，故D正确，不符合题意。
故选A。
10. 小磁针静止时的指向如图所示，由此可知（ ）
A. a端是通电螺线管N极B. d端是电源正极
C. b端是通电螺线管的S极D. c端是电源正极
【答案】B
【解析】
【详解】AC．由图得，小磁针静止时N极指向左端，说明螺线管b端为N极，a端为S极，故AC不符合题意；
BD．由右手螺旋定则得，电流从螺线管的右端流入，左端流出，说明d端是电源正极，B符合题意，D不符合题意。
故选B。
二、多项选择题：（本题共5小题，每小题4分，共20分。每小题给出的四个选项中，至少有两个选项符合题目要求，请填涂在答题框内。全部选对得4分，选不全得2分或3分，错选或不选的得0分）
11. 小明对生活中的几个物理量做出了如下估测，其中与实际相符的是（ ）
A. 一名初中生的质量约为B. 人体密度约为
C. 家用灯泡额定电流约为D. 人的正常体温约为
【答案】BCD
【解析】
【详解】A．成年人的质量在65kg左右，中学生的质量比成年人小一些，在50kg左右，故A不符合题意；
B．水的密度是，人体密度与水的密度差不多，在左右，故B符合题意；
C．家用电风扇工作电流约，家用普通灯泡的电流与此差不多，在左右，故C符合题意；
D．正常情况下，人的体温在左右，变化幅度很小，故D符合题意。
故选BCD
12. 体育中考前，同学们积极参与相关的体育训练，下列运动项目涉及到的物理知识描述不正确的是（ ）
A. 垫排球―—排球运动到最高点时，机械能最大
B. 运篮球―—运球绕杆时，篮球运动状态发生改变
C. 踢足球——足球越滚越慢，足球的惯性越来越小
D. 引体向上——手对单杠的力大于单杠对手的力
【答案】ACD
【解析】
【详解】A．排球运动到最高点时，高度最高，重力势能最大；排球整个运动过程中，由于克服摩擦，机械能是变小的，所以排球运动到最高点时，机械能并不是最大，故A错误，符合题意；
B．运球绕杆时，篮球运动的方向发生改变，则运动状态发生改变，故B正确，不符合题意；
C．惯性只跟质量有关，足球越滚越慢，足球的质量不变，则惯性不变，故C错误，符合题意；
D．引体向上时，手对单杠的力和单杠对手的力是一对相互作用力，大小相等，故D错误，符合题意。
故选ACD。
13. 小明对课本“信息窗”提供的信息进行了整理，下列说法符合事实的是（ ）
A. 粒子的空间尺度由大到小的排列顺序：原子、原子核、质子、夸克
B. 阿基米德在物理学方面的主要贡献是关于浮力问题和杠杆平衡问题
C. 往碎冰上撒盐能升高冰的熔点，“撤盐融雪”就是应用的这一知识
D. 电磁继电器通常能用于自动控制电路中，它应用到了电磁铁的知识
【答案】ABD
【解析】
【详解】A．原子是由原子核和核外电子组成的，原子核由中子和质子组成，因此粒子的空间尺度由大到小的排列顺序：原子、原子核、质子、夸克，故A符合题意；
B．阿基米德发现了著名的阿基米德原理和杠杆原理，所以阿基米德在物理学方面的主要贡献是关于浮力问题和杠杆平衡问题，故B符合题意；
C．往碎冰上撒盐能降低冰的熔点，“撤盐融雪”就是应用的这一知识，故C不符合题意；
D．电磁继电器的主要部件是电磁铁，通常能用于自动控制电路中，因此它应用到了电磁铁的知识，故D符合题意。
故选ABD。
14. 对图中实验现象的分析，说法正确的是（ ）
A. 图甲：在炎热夏天的公路上出现“海市蜃楼”的景象，是光的折射现象
B. 图乙：闭合开关，金属杆运动说明导体切割磁感线可以产生感应电流
C. 图丙：紧压在一起的两个铅块吊起了玩具熊，说明分子间有引力
D. 图丁：两气球经毛织品分别摩擦后分开，说明同种电荷相互排斥
【答案】ACD
【解析】
【详解】A．图甲：在炎热夏天的公路上出现“海市蜃楼”的景象，是光经过不均匀介质发生的折射现象，故A正确；
B．图乙：闭合开关，金属杆运动说明通电导线在磁场中受力的作用，故B错误；
C．图丙：紧压在一起的两个铅块吊起了玩具熊，铅块没有因为重力与玩具熊的拉力作用分开，说明铅块分子间有引力，故C正确；
D．图丁：两气球经毛织品分别摩擦后带有同种电荷，两气球经毛织品分别摩擦后分开，说明同种电荷相互排斥，故D正确。
故选ACD。
15. 2023年5月28日，自上海虹桥国际机场起飞的国产大飞机C919安全抵达北京首都国际机场（如图），圆满完成了首个商业航班飞行，C919大飞机（ ）
A. 机身是由密度小、硬度大的材料制成的B. 加速起飞的过程中所受空气浮力大于重力
C. 匀速飞行时机翼上方的空气流速比下方的大D. 飞机上升过程中，机舱外的气压变小
【答案】ACD
【解析】
【详解】A．飞机的机身要轻、强度大，所以机身应用密度小、硬度大的材料制成，故A符合题意；
B．飞机起飞是因为机翼上下表面的压力差提供的升力，不是因为浮力；加速起飞的过程中，受力不平衡，升力大于重力，故B不符合题意；
C．气流经过机翼上、下表面的时间相同，机翼上表面凸起、下表面平整，则气流经过机翼上方的空气流速比下方的空气流速大，故C符合题意；
D．大气压随高度增加而减小，国产大飞机在上升时，高度增加，机舱外的打压起将变小，故D符合题意。
故选ACD。
三、非选择题：本题共12小题，共60分。
16. 大量的研究表明，自然界的能量是___________的，它只会从一种形式转化为其他形式，或者从一个物体转移到其他物体。一杯热水慢慢变凉，就是发生了内能的转移，而且水变凉后不会自己重新变热，说明能量的转移和转化具有___________。
【答案】 ①. 守恒 ②. 方向性
【解析】
【详解】[1]由能量守恒定律可知：自然界中，能量既不会凭空消灭，也不会凭空产生，它只会从一种形式转化为另一种形式，或者从一个物体转移到其他物体，而在转化和转移的过程中，能量的总量保持不变，这就是能量守恒定律。
[2]一杯热水只会慢慢变凉，而不会变凉后不会自己重新变热，说明能量的转移和转化具有方向性。
17. 2024年3月，神州十七号航天员出舱时与地面科研人员通过___________传递信息的，出舱时修复的空间站的太阳能电池板是将太阳能转化成电能为空间站供电，太阳能电池板是用___________材料制成的。
【答案】 ①. 电磁波 ②. 半导体
【解析】
【详解】[1]电磁波可以传递信息，且传播不需要介质，太空是真空环境，因此神州十七号航天员出舱时与地面科研人员通过电磁波传递信息的。
[2]太阳能电池板是用半导体材料制成的，用来将太阳能转化成电能为空间站供电。
18. 新疆是中国西域璀璨的明珠，所出产的长绒棉是世界上最好的棉花，棉田基本都采用机械化采摘，采棉机上的柴油机是利用燃料燃烧释放出的___________（选填“内能”或“热量”）来做功的；新疆瓜果味道香甜，主要是该地区砂石较多、日照时间长，由于砂石的___________较小，导致昼夜温差大，非常有利于水果中糖分的积累。
【答案】 ①. 内能 ②. 比热容
【解析】
【详解】[1]柴油机属于热机，是利用燃料燃烧释放的内能转化为机械能来对外做功的。
[2]新疆地区砂石较多，由于砂石的比热容较小，与相同质量的其它物质相比，吸收或放出相同的热量，砂石的温度升高或降低得多，导致昼夜温差大。
19. 如图，研究者通过透镜观察蚂蚁，观察部分成___________（填“实像”或“虚像”），该透镜可用来矫正___________（选填“近视眼”或“远视眼”）。
【答案】 ①. 虚像 ②. 远视眼
【解析】
【详解】[1]根据凸透镜成像的规律和图可知，此时凸透镜相当于放大镜，看到的是正立放大的虚像。
[2]远视眼是晶状体曲度变小，会聚能力减弱，像呈在视网膜的后方，应佩戴会聚透镜，即凸透镜，使光线提前会聚，像正好呈在视网膜上。
20. 小明将一块长方体木块挂在弹簧测力计上，木块静止时的情形如图所示，请你在图中画出木块所受力的示意图。
【答案】
【解析】
【详解】由图可知，弹簧测力计的分度值为0.2N，示数为1.4N，木块静止，处于平衡状态，因此木块此时受到1.4N的重力和1.4N的拉力，如图所示：
21. 小明家里装了一个带开关的五孔插座，开关可以同时控制两个插座的接通或断开。请在方框内画出这个插座电路的电路图。
【答案】
【解析】
【详解】开关能同时控制两个插座，说明开关要接在干路上，两孔插座和三孔插座并联，并且开关接火线，根据安全用电的原则，两孔插座按左零右火连接和三孔插座按照左零右火上接地连接即可，如图所示：
22. 工厂要把1780kg的铜加工成横截面积为2.5×10-5m2的铜线，通过计算回答：铜线的长度是多大？（铜的密度为8.9×103kg/m3）
【答案】8000m
【解析】
【详解】解：铜的体积为
铜线的长度
答：铜线的长度是8000m。
23. 2023年3月29日，我国自主研发的首款四座氢内燃机飞机验证机（如图）成功首飞。这架飞机翼展为13.5m，机身长度为8.2m，高压气态储氢罐可储氢4.5kg，最大起飞质量可达1260kg。飞机静止在水平地面上时，轮胎与地面的总接触面积为2.1×103cm2；在空中以180km/h的速度匀速巡航时，前置螺旋桨提供的牵引力为1.4×103N，g取10N/kg，通过计算请回答：
（1）最大起飞质量的飞机静止在水平地面上时对地面的压强是多少？
（2）飞机以180km/h的速度匀速巡航1h牵引力所做的功是多少？

【答案】（1）6×104Pa；（2）2.52×108J
【解析】
【详解】解：（1）最大起飞质量的飞机静止在水平地面上时对地面的压力
F=G=mg=1260kg×10N/kg=1.26×104N
对地面的压强
（2）飞机以180km/h的速度匀速巡航1h走过的路程
s=vt=180km/h×1h=180km=1.8×105m
牵引力所做的功
W=Fs=1.4×103N×1.8×105m=2.52×108J
答：（1）最大起飞质量的飞机静止在水平地面上时对地面的压强是6×104Pa；
（2）飞机以180km/h的速度匀速巡航1h牵引力所做的功是2.52×108J。
24. 教师办公室里的电热水壶，有保温和加热两个档位。当闭合S和S1时，电热水壶处于加热状态；当闭合S，断开S1时，电热水壶处于保温状态。
（1）R2的阻值是多少；
（2）电热水壶装了初温为28℃，质量1kg的水烧开需要吸收多少热量？（当地水的沸点为98℃，水的比热容c=4.2×103J/（kg·℃））
（3）若该热水壶的效率为84%，烧开（2）中的水需要多少秒？（保留整数）
【答案】（1）385Ω；（2）2.94×105J；（3）398
【解析】
【详解】解：（1）由图得，当闭合S和S1时，R1独自工作，电路中电阻较小，为加热挡，由得
当闭合S，断开S1时，R1与R2串联，电路电阻较大，为保温挡，由得
R2的阻值是
（2）电热水壶装了初温为28℃，质量1kg的水烧开需要吸收的热量
（3）若该热水壶的效率为84%，烧开（2）中的水需要消耗的电能为
由得，烧开（2）中的水需要的时间为
答：（1）R2的阻值是385Ω；
（2）电热水壶装了初温为28℃，质量1kg的水烧开需要吸收2.94×105J的热量；
（3）若该热水壶的效率为84%，烧开（2）中的水需要398秒。
25. 小明的奶奶一直认为“人离平面镜越近，人在镜中的像越大”，为了纠正小明奶奶的错误认知，小明用如图所示器材做了如下实验。
（1）使用玻璃板代替平面镜的原因是___________；
（2）如图所示，将白纸平铺在水平桌面上，用支架把玻璃板架在白纸上，并让玻璃板与纸面___________；
（3）使用两个相同蜡烛的目的是___________。将两支相同的蜡烛A和B分别竖放在玻璃板前后，点燃蜡烛___________（选填“A”或“B”），并移动蜡烛B，直至与蜡烛A的像重合；
（4）为了纠正奶奶的错误认知，小明多次改变蜡烛A的位置时，需确保___________（选填“左右”或“前后”）位置不同；
（5）小明给奶奶变了个戏法：将与蜡烛A的像重合的蜡烛B拿走，并在它的位置处竖放一个光屏，让奶奶透过玻璃板看光屏，光屏上有“蜡烛B”；不透过玻璃板直接看光屏，光屏上的“蜡烛B”却消失了。这个小戏法逗得奶奶开怀大笑，同时小明也给奶奶解释了玻璃板成___________（选填“虚”或“实”）像的道理。
【答案】 ①. 便于确定像的位置 ②. 垂直 ③. 比较像与物的大小关系 ④. A ⑤. 前后 ⑥. 虚
【解析】
【详解】（1）[1]在实验中用透明的玻璃板代替平面镜，玻璃板既能成像，也可以透光，目的是便于确定像的位置。
（2）[2]实验中为了便于找到相等位置，应让玻璃板与纸面垂直。
（3）[3]使用两支相同蜡烛，一根用于成像，一根与像作比较，是为了比较像与物的大小关系。
[4]将两支相同的蜡烛A和B分别竖放在玻璃板前后，蜡烛A用于成像，则应点燃蜡烛A，并移动蜡烛B，直至与蜡烛A的像重合。
（4）[5]为了纠正奶奶的错误认知，小明多次改变蜡烛A的位置时，需确保前后位置不同，不断改变物距进行实验。
（5）[6]小明给奶奶变了个戏法：将与蜡烛A像重合的蜡烛B拿走，并在它的位置处竖放一个光屏，让奶奶透过玻璃板看光屏，光屏上有“蜡烛B”；不透过玻璃板直接看光屏，光屏上的“蜡烛B”却消失了，说明玻璃板成的像不能光屏上呈现，说明玻璃板成虚像的道理。
26. 小海在劳动课实践中发现，水滴入热油锅中，油花四溅。为何会出现这种现象？小海用图甲所示装置进行如下探究。
将温度计插入试管中，从水温达到90℃开始，每隔1min记录一次温度，直至水沸腾并持续加热一段时间。
（1）小海根据实验数据，在坐标系中描出了相应的点，如图乙所示；
①请你根据图乙中描出的点，画出水的温度随时间变化的图像；___________
②根据绘制的图像，可知水的沸点是___________℃，水在沸腾时持续___________。；
（2）水沸腾时会产生大量的水蒸气，如果被这样的水蒸气烫伤往往比被开水烫伤更严重，这是因为水蒸气___________（填物态变化名称）成同温度的水会释放大量的热；
（3）小海发现，当试管内的水沸腾时，烧杯中的食用油却没有沸腾，由此可知食用油的沸点比水的沸点___________，所以水滴入热油中会迅速___________（填物态变化名称），引起油花四溅。
【答案】 ①. ②. 100 ③. 吸热 ④. 液化 ⑤. 高 ⑥. 汽化
【解析】
【详解】（1）[1]根据图乙中描出的点，用线将各点连接起来，如图所示：
[2][3]根据绘制的图像，在加热过程中，水的温度上升到100℃后不再上升，可知水的沸点是100℃；水在沸腾时会持续吸热。
（2）[4]水蒸气烫伤时，水蒸气在人体皮肤表面遇冷，液化成小水珠，放出热量，所以比同温度的开水烫伤更严重，因为水蒸气液化成同温度的水会放出大量的热。
（3）[5][6]液体沸腾时的温度叫沸点，当试管内的水沸腾时，烧杯中的食用油却没有沸腾，表明油沸腾时的温度比水要高一些，所以水滴入热油中会迅速沸腾即汽化，引起油花四溅。
27. 某实验小组用图甲所示电路进行“探究电流与电压的关系”实验：电源两节新电池，滑动变阻器标有“20Ω 2A”字样。
（1）请用笔画线代替导线将图甲电路连接完整，要求滑动变阻器滑片P向左移动时电阻变大，导线不交叉；___________
（2）连接电路时，开关应该___________；
（3）闭合开关，同学们发现电流表没有示数，电压表示数接近电源电压，原因可能是___________；
（4）排除故障后，移动滑片Р到某一位置时，电流表示数如图乙所示，此时通过定值电阻R的电流为___________A。根据实验数据绘制出定值电阻R的I-U图像如图丙所示。由图像可得：当导体的电阻一定时，通过导体的电流与导体两端的电压成___________；
（5）其他同学发现有一组数据实验做不出来，是（ ）；
，0.50V ，1.0V ，1.50V ，2.0V ，2.50V
（6）同学们利用完整的图甲电路进一步“探究电流与电阻的关系”，测得实验数据如下表所示。实验更换电阻后，滑动变阻器滑片向___________（填“左”或“右”）移动，保持电压表的示数为___________V不变。
【答案】 ①. ②. 断开 ③. 电阻R断路 ④. 0.3 ⑤. 正比 ⑥. A ⑦. 左 ⑧. 2
【解析】
【详解】（1）[1]滑动变阻器滑片P向左移动时电阻变大，故滑动变阻器选用右下接线柱与开关串联在电路中，如图所示：
（2）[2]为了保护电路，连接电路时，开关应该断开。
（3）[3]闭合开关，同学们发现电流表没有示数，说明电路可能断路；电压表示数接近电源电压，说明电压表与电源连通，则与电压表并联的电路以外的电路是完好的，则与电压表并联的电路断路了，即原因可能是电阻R断路。
（4）[4]由题意可知，电流表选用0~0.6A量程，分度值为0.02A，示数为0.3A。
[5]由图丙可知，图线为一过原点的斜线，故可得出结论：当导体的电阻一定时，通过导体的电流与导体两端的电压成正比。
（5）[6]由图丙数据可得，定值电阻的阻值为
电源为两节新电池即3V，滑动变阻器最大阻值为20Ω，则电路中的最小电流为
故A数据实验是做不出来的。
故选A。
（5）[6]实验中，当把5Ω的电阻换成更大阻值的电阻后，根据分压原理，电阻两端的电压变大，研究电流与电阻关系时要控制电压不变，根据串联电路电压的规律，要增大滑动变阻器两端的电压，由分压原理，要增大滑动变阻器电阻阻值，故应把滑动变阻器滑片向左滑动。
[7]由表中数据知道，定值电阻两端电压为
UV=IR=0.4A×5Ω=0.2A×10Ω=0.1A×20Ω=0.08A×25Ω=2V
故实验时，保持电压表的示数为2V不变。实验次数
1
2
3
4
5
R/Ω
5
10
15
20
25
I/A
0.40
0.20
0.13
0.10
0.08
