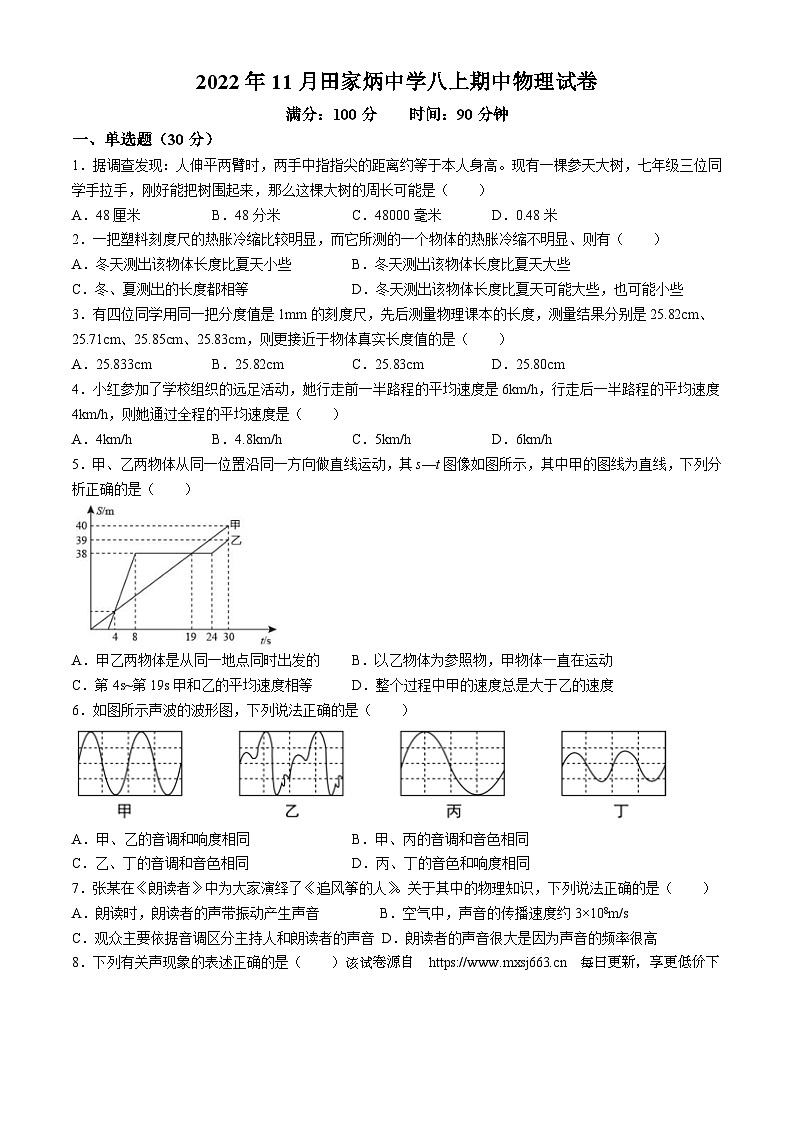

28，湖北省荆州市田家炳中学2022-2023学年八年级上学期中物理试卷

这是一份28，湖北省荆州市田家炳中学2022-2023学年八年级上学期中物理试卷，共15页。试卷主要包含了单选题，填空题，实验题，作图题，计算题等内容，欢迎下载使用。

一、单选题（30分）
1．据调查发现：人伸平两臂时，两手中指指尖的距离约等于本人身高。现有一棵参天大树，七年级三位同学手拉手，刚好能把树围起来，那么这棵大树的周长可能是（ ）
A．48厘米B．48分米C．48000毫米D．0.48米
2．一把塑料刻度尺的热胀冷缩比较明显，而它所测的一个物体的热胀冷缩不明显、则有（ ）
A．冬天测出该物体长度比夏天小些B．冬天测出该物体长度比夏天大些
C．冬、夏测出的长度都相等D．冬天测出该物体长度比夏天可能大些，也可能小些
3．有四位同学用同一把分度值是1mm的刻度尺，先后测量物理课本的长度，测量结果分别是25.82cm、25.71cm、25.85cm、25.83cm，则更接近于物体真实长度值的是（ ）
A．25.833cmB．25.82cmC．25.83cmD．25.80cm
4．小红参加了学校组织的远足活动，她行走前一半路程的平均速度是6km/h，行走后一半路程的平均速度4km/h，则她通过全程的平均速度是（ ）
A．4km/hB．4.8km/hC．5km/hD．6km/h
5．甲、乙两物体从同一位置沿同一方向做直线运动，其s—t图像如图所示，其中甲的图线为直线，下列分析正确的是（ ）
A．甲乙两物体是从同一地点同时出发的B．以乙物体为参照物，甲物体一直在运动
C．第4s~第19s甲和乙的平均速度相等D．整个过程中甲的速度总是大于乙的速度
6．如图所示声波的波形图，下列说法正确的是（ ）
A．甲、乙的音调和响度相同B．甲、丙的音调和音色相同
C．乙、丁的音调和音色相同D．丙、丁的音色和响度相同
7．张某在《朗读者》中为大家演绎了《追风筝的人》。关于其中的物理知识，下列说法正确的是（ ）
A．朗读时，朗读者的声带振动产生声音 B．空气中，声音的传播速度约3×108m/s
C．观众主要依据音调区分主持人和朗读者的声音 D．朗读者的声音很大是因为声音的频率很高
8．下列有关声现象的表述正确的是（ ）该试卷源自 每日更新，享更低价下载。

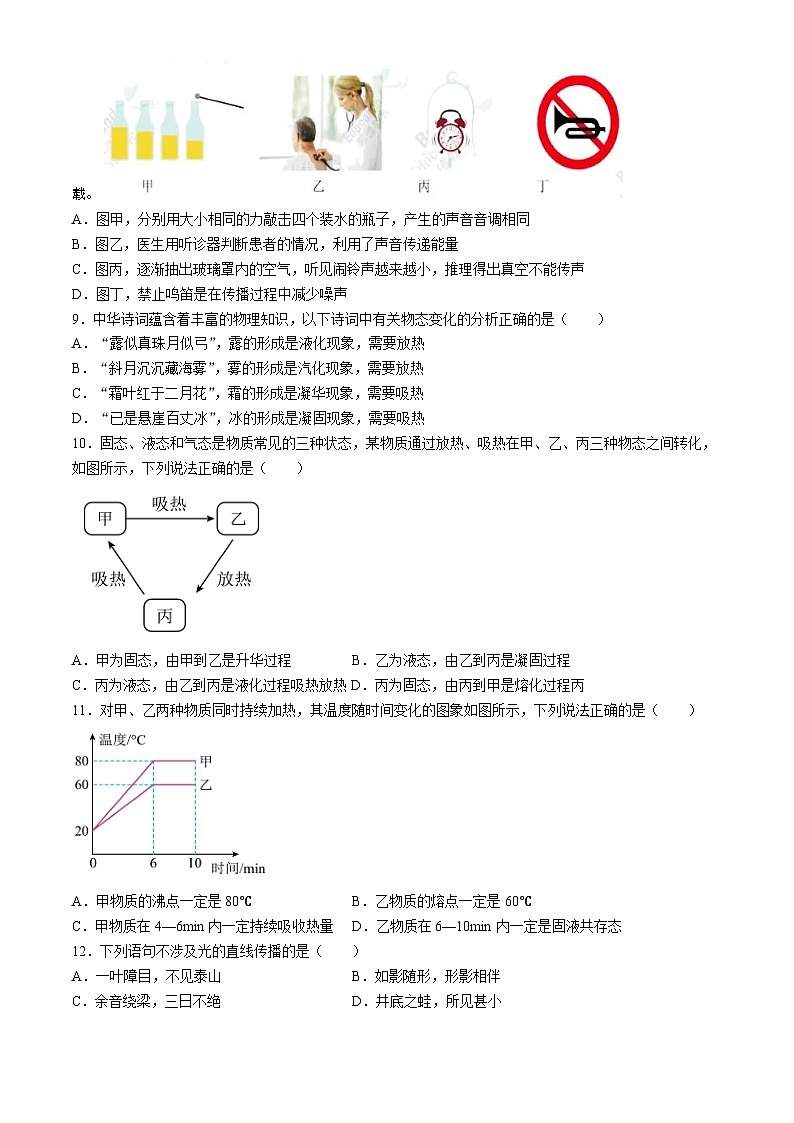

A．图甲，分别用大小相同的力敲击四个装水的瓶子，产生的声音音调相同
B．图乙，医生用听诊器判断患者的情况，利用了声音传递能量
C．图丙，逐渐抽出玻璃罩内的空气，听见闹铃声越来越小，推理得出真空不能传声
D．图丁，禁止鸣笛是在传播过程中减少噪声
9．中华诗词蕴含着丰富的物理知识，以下诗词中有关物态变化的分析正确的是（ ）
A．“露似真珠月似弓”，露的形成是液化现象，需要放热
B．“斜月沉沉藏海雾”，雾的形成是汽化现象，需要放热
C．“霜叶红于二月花”，霜的形成是凝华现象，需要吸热
D．“已是悬崖百丈冰”，冰的形成是凝固现象，需要吸热
10．固态、液态和气态是物质常见的三种状态，某物质通过放热、吸热在甲、乙、丙三种物态之间转化，如图所示，下列说法正确的是（ ）
A．甲为固态，由甲到乙是升华过程B．乙为液态，由乙到丙是凝固过程
C．丙为液态，由乙到丙是液化过程吸热放热D．丙为固态，由丙到甲是熔化过程丙
11．对甲、乙两种物质同时持续加热，其温度随时间变化的图象如图所示，下列说法正确的是（ ）
A．甲物质的沸点一定是80℃B．乙物质的熔点一定是60℃
C．甲物质在4—6min内一定持续吸收热量D．乙物质在6—10min内一定是固液共存态
12．下列语句不涉及光的直线传播的是（ ）
A．一叶障目，不见泰山B．如影随形，形影相伴
C．余音绕梁，三日不绝D．井底之蛙，所见甚小

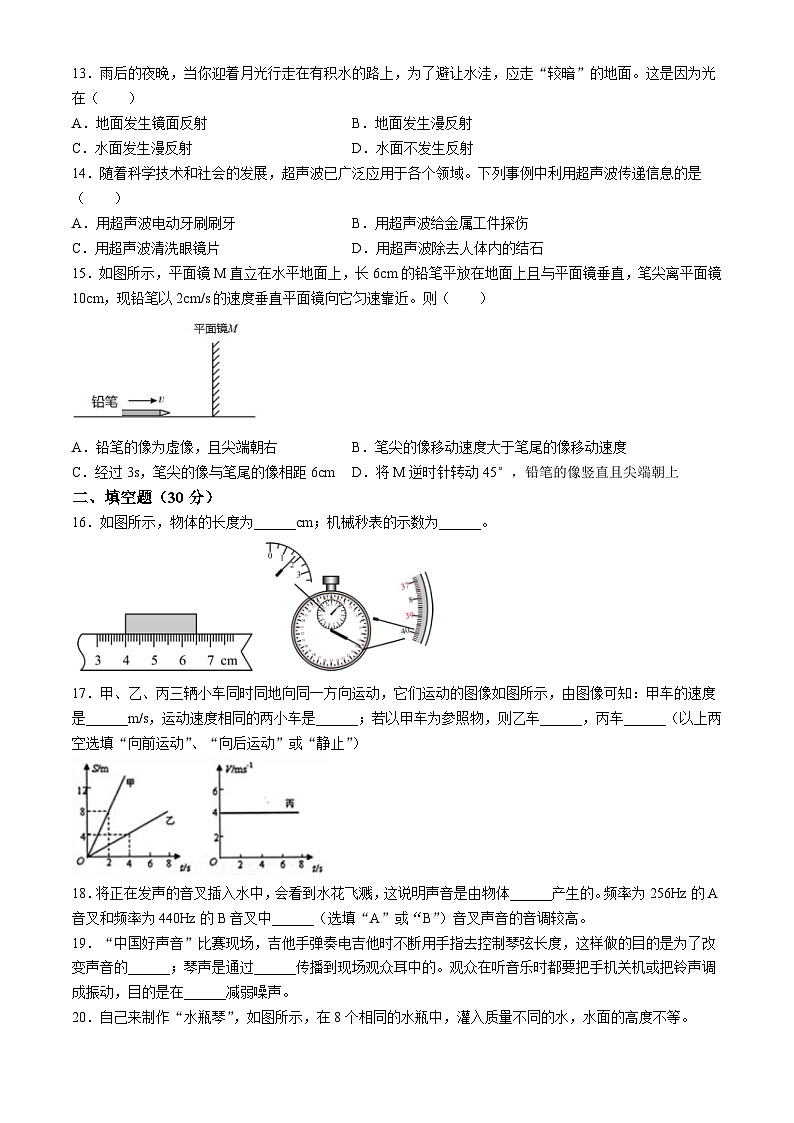

13．雨后的夜晚，当你迎着月光行走在有积水的路上，为了避让水洼，应走“较暗”的地面。这是因为光在（ ）
A．地面发生镜面反射B．地面发生漫反射
C．水面发生漫反射D．水面不发生反射
14．随着科学技术和社会的发展，超声波已广泛应用于各个领域。下列事例中利用超声波传递信息的是（ ）
A．用超声波电动牙刷刷牙B．用超声波给金属工件探伤
C．用超声波清洗眼镜片D．用超声波除去人体内的结石
15．如图所示，平面镜M直立在水平地面上，长6cm的铅笔平放在地面上且与平面镜垂直，笔尖离平面镜10cm，现铅笔以2cm/s的速度垂直平面镜向它匀速靠近。则（ ）
A．铅笔的像为虚像，且尖端朝右B．笔尖的像移动速度大于笔尾的像移动速度
C．经过3s，笔尖的像与笔尾的像相距6cmD．将M逆时针转动45°，铅笔的像竖直且尖端朝上
二、填空题（30分）
16．如图所示，物体的长度为______cm；机械秒表的示数为______。
17．甲、乙、丙三辆小车同时同地向同一方向运动，它们运动的图像如图所示，由图像可知：甲车的速度是______m/s，运动速度相同的两小车是______；若以甲车为参照物，则乙车______，丙车______（以上两空选填“向前运动”、“向后运动”或“静止”）
18．将正在发声的音叉插入水中，会看到水花飞溅，这说明声音是由物体______产生的。频率为256Hz的A音叉和频率为440Hz的B音叉中______（选填“A”或“B”）音叉声音的音调较高。
19．“中国好声音”比赛现场，吉他手弹奏电吉他时不断用手指去控制琴弦长度，这样做的目的是为了改变声音的______；琴声是通过______传播到现场观众耳中的。观众在听音乐时都要把手机关机或把铃声调成振动，目的是在______减弱噪声。
20．自己来制作“水瓶琴”，如图所示，在8个相同的水瓶中，灌入质量不同的水，水面的高度不等。
（1）若用相同的力敲击它们，就可以发出不同的音调，此时的声源是______（选填“空气柱”或“瓶和水”），盛水越多，敲击时发出的声音的音调就越______。
（2）若用嘴依次吹瓶口，也可以发出不同音调的声音，此时的声源是______（选填“空气柱”或“瓶和水”），瓶中的空气柱越短，振动得越______，频率越______，发出的声音的音调就越______。
21．俗话说：“霜前冷，雪后寒”，这是因为霜是空气中的水蒸气______形成的，要放热，空气温度低时，才能使水蒸气放热，所以霜冻前空气温度一定很低，这就是“霜前冷”的现象。下雪后，雪要______（前两空均填物态变化的名称），要从周围空气中______热量，空气的温度要降低，这样我们感到雪后寒。
22．如图所示为“小孔成像”的示意图：该现象可以用______来解释；小孔位置固定，将蜡烛和光屏位置对调，光屏上的像比原来______（选填“变大”、“不变”或“变小”）。
23．一束光线射到平面镜上，入射光与镜面的夹角为35°，则反射角为______，如果入射光向法线靠拢10°，则反射光与入射光之间的夹角为______。
24．如图所示为水位测量仪的示意图，A点与光屏PQ在同一水平面上，从A点发出的一束与水平面成45°角，方向不变的激光，经水面反射后，在光屏上的B点处形成一个光斑，光斑位置随水位变化而发生变化。
（1）A点与水面相距2m，则A与它在水中的像A'之间的距离为______m；
（2）若光斑B向右移动了1m，说明水位______（选填“上升”或“下降”）了______m。
25．运用知识解决问题：烈日下，狗伸长舌头可增大舌头上唾液的______，从而加快蒸发；狗快速喘气可加快唾液表面______，从而加快唾液蒸发，而蒸发______热量，从而使狗感到凉快。
三、实验题（19分）
27．小明在“测量小车的平均速度”实验中，使小车从带刻度尺的斜面上由静止下滑，如图所示。
（1）该实验的原理是______。
（2）AB段距离SAB=______cm，小车在AC段平均速度vAC=______m/s。
（3）如果不小心让小车过了A点才开始计时，则所测AC段的平均速度______（选填“偏大”、“偏小”或“不变”）。
（4）下列图象中能正确反映小车在斜面上运动情况的是______。
（5）小明进一步实验测得小车在斜面上运动时，前半程平均速度为v1，后半程平均速度为v2，则小车全程平均速度v=______（用字母v1和v2的表示）。
28．在“探究水沸腾时温度变化的特点”实验时，两组同学从甲、乙两图所示的实验装置中各选一套来完成实验。
（1）实验时，应按照______（“自下而上”或“自上而下”）的顺序组装器材。
（2）图丙是实验中某一时刻温度计示数，其读数是______℃。
（3）图丁是两个小组根据各自的实验数据绘制的“温度－时间”的图象，其中图象______（选填“a”或“b”）是根据乙实验装置的数据绘制的；生活中利用类似的办法煮食物，可以使食物熟的更快，其原因是______。
（4）同学们观察到戊图中明显的实验现象时，温度计示数______（选填“变大”“不变”或“变小”），这时气泡内的气体是______（选填“空气”或“水蒸气”）。
29．利用如图所示装置研究“平面镜成像的特点”。在水平桌面上铺一张白纸，再将玻璃板竖直立在白纸上；
（1）实验时，不采用平面镜而采用透明玻璃板，不仅能观察到蜡烛的像，也便于______；
（2）把一支点燃的蜡烛A竖直立在玻璃板前面，再拿一支外形完全相同的______（选填“点燃”或“不点燃”）的蜡烛B竖直立在玻璃板后面移动，直到看上去它跟蜡烛A的像完全重合；
（3）把光屏放在玻璃板后，无论如何移动，都不能承接到蜡烛A的像，说明平面镜所成的像是______像；
（4）如图甲所示，一枚硬币放在竖直的平面镜前，硬币的像在a处；将平面镜平移至如图乙所示的位置时，硬币的成像情况是______（选填字母代号）；
A．硬币成像在a处B．硬币成像在b处
C．硬币成像在c处D．硬币无法通过平面镜成像
（5）小强将硬纸板竖直地立在平面镜上，如图所示，用以进行“探究光的反射规律"实验，硬纸板上的直线ON垂直于镜面，右侧纸板可绕ON向后转动，如图甲所示，反射角等于______；若将入射光线远离法线，则反射光线______（选填“靠近”或“远离”）镜面；若将右侧纸板向后转动，如图乙所示，在右侧纸板上______（选填“能”或“不能”）观察到反射光线。
四、作图题（5分）
30．（2分）一束光射到某平面镜上，使其沿水平方向传播，如图。请在图中画出所需平面镜的位置（要求保留必要的作图痕迹）
31．（2分）根据平面镜成像特点，在图画出物体AB在平面镜MN中所成的像。
32．（1分）画出O点所能看到的范围。
五、计算题（16分）
33．（4分）便捷的交通与互联网给人们出行带来了极大的方便，王爷爷带小孙子驾车到萍乡北站，然后乘高铁去南昌参观滕王阁，8：20开车出发，并看到路边如图所示的交通标志牌，此刻吩咐小孙子通过铁路12306网站查询列车时刻表，如表。
（1）在交通正常的情况下，依据以上信息并通过计算，爷孙俩最快能赶上哪一车次？
（2）该趟高铁运行的平均速度为多少km/h？
34．（6分）一列长为360m的火车匀速穿过一条长1800m的隧道，测得火车完全通过隧道需要108s，求：（1）火车的运行速度；
（2）火车全部在隧道内运行的时间。
35．（6分）在汽车行驶的正前方有一座山，汽车以36km/h的速度匀速行驶，汽车鸣笛，经3s后，司机听到回声，求：
（1）在3s的时间内，汽车行驶的距离；
（2）听到回声时汽车距山的距离；
（3）汽车开到山脚下还需要的时间。（此时声音在空气中的速度340m/s）
五、作图题
34．按要求作图
（1）一束光射到某平面镜上，使其沿水平方向传播，如图。请在图中画出所需平面镜的位置（要求保留必要的作图痕迹）
（2）根据平面镜成像特点，在图画出物体AB在平面镜MN中所成的像．
（3）如图作出AB物体经过小孔MN所成的像A'B'．
（4）图所示S为发光点，MN为平面镜，请画出由S点发出并经平面镜反射后通过A点的光线。
参考答案：
1．B
【详解】七年级学生平均身高约16分米长，所以大树的周长约：16分米×3=48分米
2．B
【详解】以物体的真实长度为参照物，夏天塑料刻度尺受热膨胀时，自身长度变长，物体的测量值变小；冬天受冷收缩时，刻度尺的自身长度缩小，物体的测量值变大，因此冬天测出该物体长度比夏天大些，所以选项A．C．D都不正确。故选B。
【点睛】本题主要考查对物体热胀冷缩微小变化量的比较判断。以物体的真实长度为参照物，塑料刻度尺受热膨胀时，自身长度变长，物体的测量值变小。
3．C
【详解】通过对四位同学的测量数据进行分析，数据25.71cm与其他三个数据有明显的偏差，这应该是测量者在测量过程中出现了测量错误，因此不能用于计算平均值，应剔除。而用刻度尺测量物体长度时，应该通过多次测量取平均值的方法来减少误差，因此将余下三个数据进行平均值计算，此题分度值是1mm，因此25.83cm符合题意。
故选C。
4．B
【详解】她行走前一半路程的时间
行走后一半路程的时间
她通过全程的平均速度是
故B符合题意，ACD不符合题意。
故选B。
5．C
【详解】A．由图可知：甲乙两物体是从同一地点出发的，但乙出发的晚，故A错误；
B．由图可知：以乙物体为参照物，前24s，甲相对于乙的位置一直在发生变化，故甲物体一直在运动，24s以后甲乙两物体的速度相同，相对位置不再发生变化，甲物体是静止的，故B错误；
C．由图可知：第4s～19s甲和乙运动的路程相等，所用的时间相同，所以它们的平均速度相等，故C正确；D．由图可知：整个过程中乙刚开始运动到8s时，乙的速度大于甲的速度，24～30s时甲、乙速度相等，故D错误。
故选C。
6．A
【详解】A．甲、乙的振幅和频率都相同，所以音调和响度相同，故A正确符合题意；
B．甲、丙的振幅相同，但频率不同，所以响度相同，但音调不同，故B错误不符合题意；
C．乙、丁的波形不同，所以音色不同，故C错误不符合题意；
D．丙、丁的振幅不同，所以响度不同，故D错误不符合题意；
7．A
【详解】分析：（1）声音是由物体的振动产生的。声音传播时需要介质。
（2）空气中，声音的传播速度约为340m/s；
（3）音调与频率有关，频率越高，音调越高
（4）音色是区别声音的重要标志。区别声音就是靠音色。
解答：A、发声的物体一定在振动，朗读时是声带振动产生声音，故A正确；
B．空气中，声音的传播速度约为340m/s；故B错误；
C．观众主要依据音色区分主持人和朗读者的声音，故C错误；
D．朗读者的声音很大是因为声音的振幅很大，响度大，故D错误；
故选A
【点睛】解决此类问题要结合声音产生的条件、声音的传播是需要介质和传播速度几个方面去分析，难点是声音三个特性的区分。
8．C
【详解】A．图甲，分别用大小相同的力敲击四个装水的瓶子，四个瓶子装的水体积不一样，那么四个瓶子振动快慢不同，振动快慢影响声音的音调，产生的声音音调不同，故A错误；
B．图乙，医生用听诊器判断患者的情况，通过患者身体传过来的声音，得知患者的健康情况，这是利用了声音传递信息，故B错误；
C．图丙，逐渐抽出玻璃罩内的空气，玻璃罩内的空气在不断变少，同时听见闹铃声越来越小，从而推理玻璃罩内完全为真空时，闹铃声会完全消失，即推理得出真空不能传声，故C正确；
D．图丁，禁止鸣笛是在车辆上的喇叭禁止，是在声源处减少噪声，不是传播过程中，故D错误。
故选C。
9．A
【分析】（1）物质由气态直接变为固态叫凝华；物质由固态直接变为气态叫升华；由气态变为液态叫液化，由液态变为气态叫汽化；由固态变为液态叫熔化，由液态变为固态叫凝固。
（2）物态变化中吸热的有：熔化、汽化和升华；放热的有：凝固、液化和凝华。
【详解】露的形成是液化现象，需要放热，A正确；雾是悬浮在空气中的小水珠，水水蒸气液化形成的，需要放热B．错误；C．“霜叶红于二月花”，霜的形成是凝华现象，需要放热故C错误；D．“已是悬崖百丈冰”，冰的形成是凝固现象，需要放热，故D错误。故选A。
【点睛】此题考查了生活中的物态变化现象，要求学生运用所学知识解答生活、自然现象。
10．D
【详解】由图像可知，丙吸热变为甲，甲吸热变为乙，故甲是液态、乙是气态、丙是固态，所以甲到乙是汽化，乙到丙是凝华，丙到甲是熔化，故ABC错误，D正确。
11．C
【详解】ABD．甲乙两种物质不能确定本身状态，不知道是沸点还是熔点，故ABD错误；C．由图知甲物质在4—6min内温度升高，内能增加，是持续吸收热量的结果，故C正确。
12．C
【详解】A．一叶障目，不见泰山，树叶挡住了光，看不到泰山，故是光的直线传播，故A不符合题意；
B．如影随形，形影相伴，影子的形成，故是光的直线传播，故B不符合题意；
C．余音绕梁，三日不绝，属于声现象内容，故C符合题意；
D．井底之蛙，所见甚小光的直线传播有关，故D不符合题意。
故选C。
13．B
【详解】如图，迎着月光走，月光经积水水面发生镜面反射，进入人的眼睛反射光线多，人感觉积水面亮；而地面发生漫反射，有很少的光线进入人的眼睛，人感觉地面黑，所以为了避让水洼，应走“较暗”的地面。
B符合题意
14．B
【详解】A．用超声波电动牙刷刷牙，这是利用超声波传递能量的，故A不符合题意；
B．用超声波给金属工件探伤，这是利用超声波传递信息的，故B符合题意；
C．用超声波清洗眼镜片，这是利用超声波传递能量的，故C不符合题意；
D．用超声波除去人体内的结石，这是利用超声波传递能量的，故D不符合题意。
故选B。
15．C
【详解】A．铅笔在平面镜中成虚像，且铅笔与像关干平面镜对称，故像的尖端朝左，故A错误；
B．铅笔是一个整体，整体的移动速度相同，故笔尖的像移动速度等于笔尾的像移动速度，故B错误；
C．移动过程中，铅笔的长度不变，则此时笔尖的像与笔尾的像仍相距6cm，故C正确；
D．将M逆时针转动45°，像与物体关于镜面对称，则此时铅笔的像是竖直且尖端朝下的，故D错误。
故选C。
16．2.50 99.8
【详解】刻度尺上1cm之间有10个小格，所以一个小格代表的长度是0.1cm=1mm，即此刻度尺的分度值为1mm，物体左侧与4.00cm对齐，右侧与6.50cm对齐，所以物体的长度为L=6.50cm－4.00cm=2.50cm；由图知：在秒表的中间表盘上，1min中间有两个小格，所以一个小格代表0.5min，指针在“1”和“2”之间，偏向“2”一侧，所以分针指示的时间为1min=60s；在秒表的大表盘上，1s之间有10个小格，所以一个小格代表0.1s，指针在39.8s处，所以秒针指示的时间为39.8s，即秒表的读数为60s+39.8s=99.8s。
17．4 甲丙 向后运动 静止
【详解】[1]运动图像的分析，应首先看纵横坐标轴表示的物理量，前一个图像为时间/路程图像，在这个图像中匀速直线运动曲线是一条直线，斜率表示速度，所以，甲的速度
[2]乙的速度是1m/s；后一个图像为时间/速度图像，丙的速度一直保持4m/s，甲和丙速度相同，乙较慢。
[3][4]以甲为参照物，乙在甲的后面，并且越来越远（向后运动），丙为静止。
18．振动B
【详解】[1]正在发声的音叉是否振动，不容易观察，把它放到水里后，能够激起水花，看到水花飞溅，就能够说明声音是由物体的振动产生的。
【2】音调的高低与频率有关，频率越大音调越高，故B音叉声音的音调比A音叉音调高。
19．音调 空气 声源处
【分析】琴弦越短，振动频率越高，发生的声音音调越高；声音能通过空气传播进入人的耳朵；手机关机或把铃声调成振动，是让声音不能产生，属于在声源处减弱噪声。
【详解】（1）弹奏电吉他时不断用手指去控制琴弦长度，这样做的目的是为了改变琴弦的振动快慢，即改变声音的音调。
（2）琴声和我们的耳朵之间有空气，琴声是通过空气传播到耳朵中。
（3）观众在听音乐时都要把手机关机或把铃声调成振动是在声源处减弱噪声。
20．瓶和水 低 空气柱 快 高 高
【详解】（1）[1]若用相同的力敲击它们，就可以发出不同的音调，敲击时，振动的部分是瓶和水，所以此时的声源是瓶和水。
[2]盛水越多，水柱越长，振动频率越低，所以敲击时发出的声音的音调就越低。
（2）[3]若用嘴依次吹瓶口，也可以发出不同音调的声音，这时是空气被激发振动产生声音，所以此时的声源是空气柱。
[4][5][6]瓶中的空气柱越短，振动得越快，即频率越高，发出的声音的音调就越高。
21．凝华 熔化 吸收
【详解】[1]俗话说：“霜前冷，雪后寒”，这是因为霜是空气中的水蒸气凝华形成的，要放热，空气温度低时，才能使水蒸气放热，所以霜冻前空气温度一定很低，这就是“霜前冷”的现象。
[2][3]下雪后，雪要熔化，为吸热过程，所以要从周围空气中吸收热量，空气的温度要降低，这样我们感到雪后寒。
【点睛】重点是物态变化过程中的吸热和放热，多了解一些物态变化在生活生产中的应用以及实例，体会物理知识与生活的紧密联系。
22．光的直线传播 变小
【详解】[1]小孔成像是由光沿直线传播造成的。
【2】由图可见蜡烛距离小孔较近，在光屏上成的像比实际烛焰大；将蜡烛和光屏位置对调后，烛焰距离小孔比原来远了，所以成的像也就变小了。
23．55° 90°
【详解】入射光与镜面的夹角为35°，入射角是入射光线与法线的夹角，则入射角为：90°－35°=55°，根据光的反射定律知，反射角等于入射角，所以反射角等于55°；入射光线向法线靠近10°，入射角为55°－10°=45°，反射角也为45°，所以反射光线与入射光线的夹角等于入射角和反射角的和，则反射光与入射光之间的夹角为45°+45°=90°。
24．3.0m 等于 虚像
【详解】［1]［2]［3]根据平面镜所成的像是正立、等大、对称的虚像；所以小明站在竖直的平面镜前1.5m处时，他与镜中像的距离是3.0m，小明身高170cm，不管他怎么运动，他在镜中所成的像与他等大，像的高度也为170cm，平面镜所成的像是虚像。
25．4 下降 0.5
【详解】（1）［1]A通过水面成像是平面镜成像现象，则像到水面的距离与物到水面的距离相等，A与它在水中的像之间的距离s=2m+2m=4m
（2）［2]若光斑B向右移动了1m，据光的反射规律知，水位应是下降了。
［3]作出A在水中所成的像及光斑移动时的图像如下：
由图像知
OD为水面下降高度，AO与水平面的夹角为45度，则入射角为45度，那么
则所以水位下降的高度为0.5m。
26．表面积 空气流动速度 吸收
【详解】［1]［2]［3]影响液体蒸发快慢的因素：（1）液体温度高低；（2）液体表面积大小；
（3）液体表面空气流动快慢。狗身上没有汗腺，只能靠伸长舌头来增大液体表面积，从而加快蒸发，快速喘气来加快液体表面空气的流动速度从而加快蒸发，由于蒸发吸热，所以狗会感觉凉快。
27． 4.00 0.03 偏大 B
【详解】（1）［1]测量小车速度，要测出小车运动的路程和时间，算出速度，所以测量的原理为
（2）［2]［3]AB段距离从10cm开始到6cm结束，故路程为4.00cm；AC段的路程为9cm，时间为3s，故小车在AC段平均速度故小车在AC段平均速度0.03m/s。
（3）［4]如果不小心让小车过了A点才开始计时，时间偏短，速度偏大。
（4）［5]小车在斜面上运动情况的是速度越来越大，故选B。
（5）［6]设全程的路程为2s，则前半程的时间为，后半程的时间为，则全程的时间为则全程的平均速度为
故全程的平均速度为。
28．保证用酒精灯外焰加热/保证温度计玻璃泡浸没在水中，不会碰到容器
底 84 a 提高液体表面气压使沸点升高 不变 水蒸气
【详解】（1）［1]酒精灯需用外焰加热，所以要放好酒精灯，再固定铁圈的高度；而温度计的玻璃泡要全部浸没到液体中，但不能碰到容器壁和容器底，所以放好烧杯后，再调节温度计的高度，在组装图甲实验器材时，应按照自下而上的顺序进行。
（2）［2]由图乙可知温度计的分度值是1℃，且液柱在零刻度线上方，因此该温度计的示数是84℃。
（3）［3]乙实验装置中烧杯的上方有盖，会使水面上方气压增大，水的沸点升高，水的沸点高于甲装置中水的沸点，所以图象a是根据乙实验装置的数据绘制的
［4]气压高，水的沸点高，所以活中利用类似的办法煮食物，可以使食物熟的更快。
（4）［5]［6]从图戊可以看出，气泡在上升过程中体积逐渐变大，所以是沸腾时的现象，水沸腾时温度不变，温度计的示数不变，这些气泡到达水面会破裂开来，里面的水蒸气，会散发到空气中。
29．ON 40 D 不能 同一平面 B
【详解】（1）［1]纸板ENF垂直放在平面镜上，光线沿AO射入，经平面镜反射，沿OB射出。法线与入射光线AO和反射光线OB在同一平面内，且法线垂直于反射面，故入射光线AO的法线是ON。
［2]入射角是入射光线与法线的夹角，由图可知，光线AO的入射角大小为90°－50°=40°
（2）［3]为了探究反射角与入射角大小的关系，使实验结论更具普遍性，可多次改变入射角，记录每次反射角的变化，对比每次入射角和反射角的大小关系，得出实验结论，故ABC不符合题意，D符合题意故选D。
（3）［4]［5]将纸板F绕ON向后翻折，反射光线的位置并不会随之发生改变，纸板F不能显示出反射光线，这说明反射光线、入射光线和法线在同一平面内。
（4）［6]若让另一束光沿BO方向射向平面镜，反射光将沿OA方向射出，说明在光的反射现象中，光路是可逆的，并不能说明反射角等于入射角，故A不符合题意，B符合题意。
故选B。
30．确定像的位置 不点燃 虚 A 30° 靠近 不能
【详解】（1）［1]在研究“平面镜成像的特点”实验中，为了方便观察物体成的像以及确定成像位置，选用透明的玻璃板完成实验。
（2）［2]在研究“平面镜成像的特点”实验中，为了比较物与像的大小关系，选用两支完全相同的蜡烛，把一支点燃的蜡烛A竖直立在玻璃板前面，再拿一支外形完全相同的未点燃的蜡烛B竖直立在玻璃板后面移动，直到看上去它跟蜡烛A的像完全重合。
（3）［3]光屏能够承接的是实像，承接不到的是虚像。
（4）［4]如图甲所示，一枚硬币放在竖直的平面镜前，硬币的像在a处；将平面镜平移至如图乙所示的位置时，因为平面镜成的像与物是关于平面镜对称的，所以硬币成的像依然在a处，故选A。
（5）［5]反射角是反射光线与法线的夹角，如图甲所示反射角的大小是30°。
［6]光的反射中，反射角等于入射角，若将入射光线远离法线，则反射光线也远离法线，即靠近镜面。
［7]若将右侧纸板向后转，虽然如图乙所示，虽然入射光线、法线、反射光线在同一平面内，但是此时右侧纸板与左侧纸板不在同一平面内，所以右侧纸板上不能观察到反射光线。
31．（1）20m/s；（2）72s
【详解】解：（1）由题意可知，火车完全通过隧道行驶的路程为
S1=L隧道+L车=1800m+360m=2160m
火车完全通过隧道需要t1=108s，由可知，火车的运行速度为
（2）火车全部在隧道内运行的路程s2=L隧道－L车=1800m－360m=1440m
火车运行的速度v=20m/s，则火车全部在隧道内运行的时间为
答：（1）火车的运行速度为20m/s；
（2）火车全部在隧道内运行的时间为72s。
32．（1）G1482车次；（2）270km/h。
【详解】解：（1）由图知，s=30km，限速v=60km/h，驾车到萍乡北站所用的最少时间
他们8：20开车出发，到达萍乡北站的时间为8：50，由于到站时火车G1692已出发，根据表中信息可知，爷孙俩只能赶上G1482车次；
（2）根据列车时刻表可得，乘坐G1482到达南昌所用时间
高铁运行的平均速度
答：（1）在交通正常的情况下，爷孙俩最快能赶上G1482车次；
（2）该趟高铁运行的平均速度为270km/h。
33．（1）30m：（2）495m；（3）49.5s
【详解】解：（1）在3s内，汽车行驶的距离
（2）内，声音通过的距离
内汽车与声音通过的总距离
听到回声时汽车距山的距离
（3）汽车开到山脚下还需要的时间
答：（1）在3s的时间内，汽车行驶的距离为30m；
（2）听到回声时汽车距山的距离为495m；
（3）汽车开到山脚下还需要49.5s。
34．（1）
（2）
（3）
（4）
【详解】试题分析：（1）先作出角的角平分线即法线，然后过角的项点做法线的垂线即为平面镜的位置。
作出AB关于平面镜的对称图像即可
分别过B、M和A、N两点做两条直线，两条直线与PQ的交点的连线即为所求。
首先作出S关于MN的对称点，连接即可。
考点：光的反射、平面镜成像、小孔成像车次
萍乡北站
南昌西站
运行距离
G1346
08：38
09：40
360km
G1692
08：49
10：00
360km
G1482
09：11
10：31
360km
