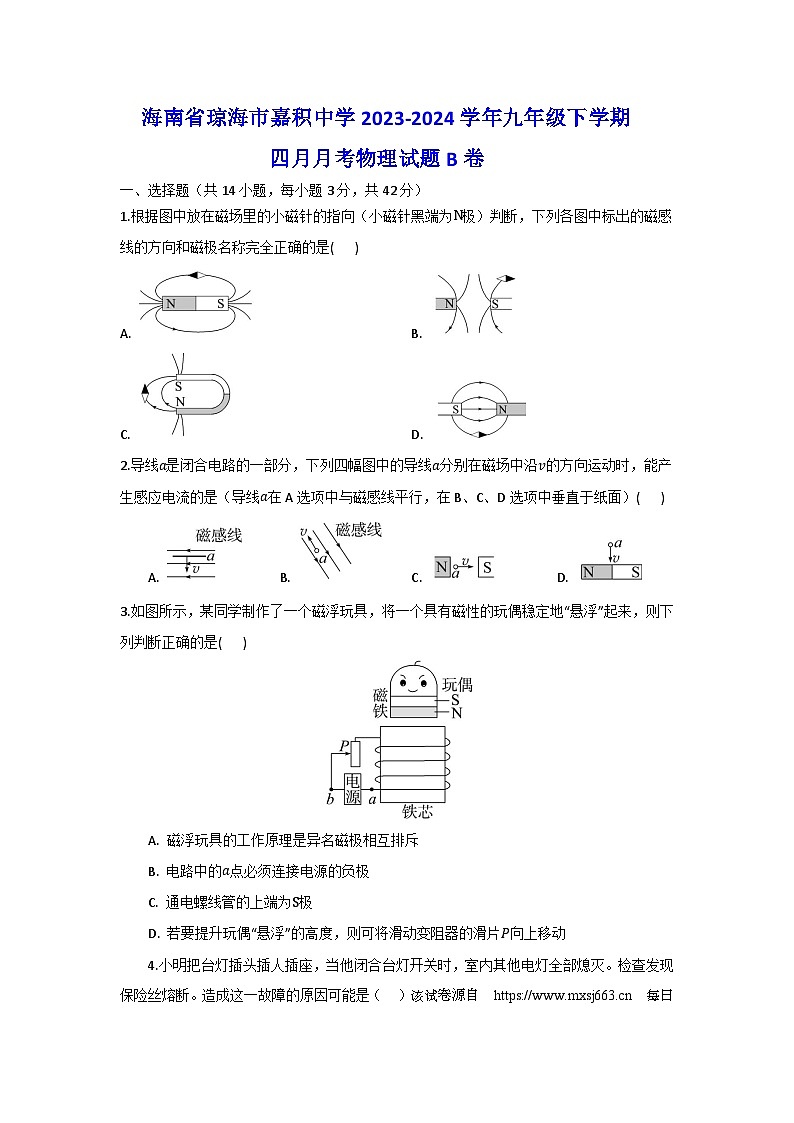

166，海南省琼海市嘉积中学2023-2024学年九年级下学期四月月考物理试题B卷

这是一份166，海南省琼海市嘉积中学2023-2024学年九年级下学期四月月考物理试题B卷，共7页。试卷主要包含了选择题，非选择题等内容，欢迎下载使用。
一、选择题（共14小题，每小题3分，共42分）
1.根据图中放在磁场里的小磁针的指向（小磁针黑端为N极）判断，下列各图中标出的磁感线的方向和磁极名称完全正确的是( )
A. B.
C. D.
2.导线a是闭合电路的一部分，下列四幅图中的导线a分别在磁场中沿v的方向运动时，能产生感应电流的是（导线a在A选项中与磁感线平行，在B、C、D选项中垂直于纸面）( )
A. B. C. D.
3.如图所示，某同学制作了一个磁浮玩具，将一个具有磁性的玩偶稳定地“悬浮”起来，则下列判断正确的是( )
A. 磁浮玩具的工作原理是异名磁极相互排斥
B. 电路中的a点必须连接电源的负极
C. 通电螺线管的上端为S极
D. 若要提升玩偶“悬浮”的高度，则可将滑动变阻器的滑片P向上移动
4.小明把台灯插头插人插座，当他闭合台灯开关时，室内其他电灯全部熄灭。检查发现保险丝熔断。造成这一故障的原因可能是（ ）该试卷源自 每日更新，享更低价下载。 A．灯座短路 B．插座短路 C．插头短路 D．开关短路

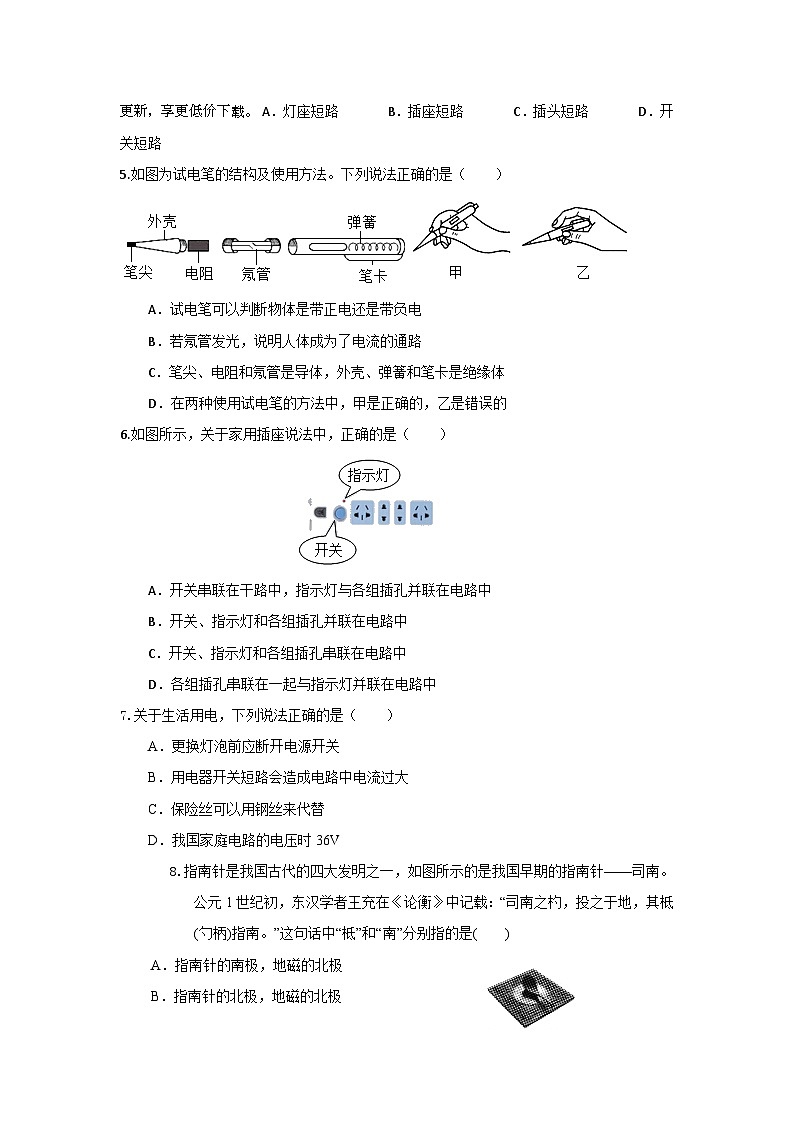

5.如图为试电笔的结构及使用方法。下列说法正确的是（ ）
A．试电笔可以判断物体是带正电还是带负电
B．若氖管发光，说明人体成为了电流的通路
C．笔尖、电阻和氖管是导体，外壳、弹簧和笔卡是绝缘体
D．在两种使用试电笔的方法中，甲是正确的，乙是错误的
6.如图所示，关于家用插座说法中，正确的是（ ）

A．开关串联在干路中，指示灯与各组插孔并联在电路中
B．开关、指示灯和各组插孔并联在电路中
C．开关、指示灯和各组插孔串联在电路中
D．各组插孔串联在一起与指示灯并联在电路中
7.关于生活用电，下列说法正确的是（ ）
A．更换灯泡前应断开电源开关
B．用电器开关短路会造成电路中电流过大
C．保险丝可以用钢丝来代替
D．我国家庭电路的电压时36V
8.指南针是我国古代的四大发明之一，如图所示的是我国早期的指南针——司南。公元1世纪初，东汉学者王充在《论衡》中记载：“司南之杓，投之于地，其柢(勺柄)指南。”这句话中“柢”和“南”分别指的是( )
A．指南针的南极，地磁的北极
B．指南针的北极，地磁的北极
C．指南针的北极，地磁的南极
D．指南针的南极，地磁的南极

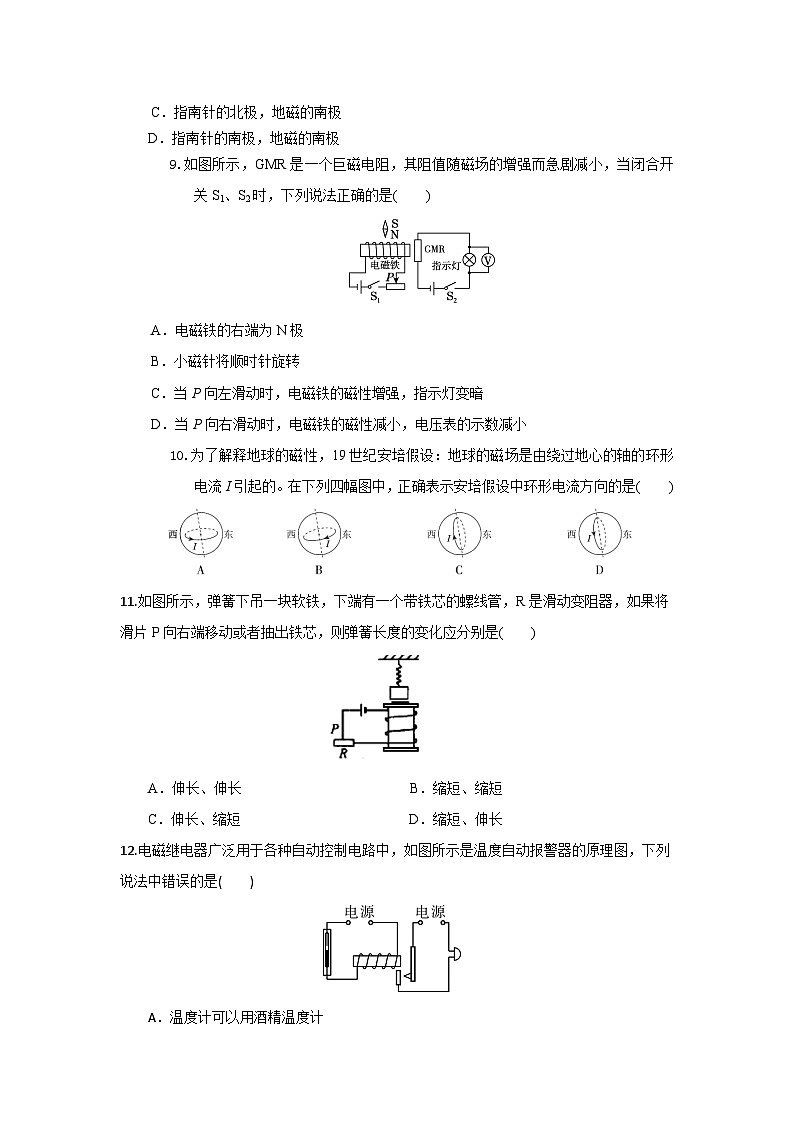

9.如图所示，GMR是一个巨磁电阻，其阻值随磁场的增强而急剧减小，当闭合开关S1、S2时，下列说法正确的是( )
A．电磁铁的右端为N极
B．小磁针将顺时针旋转
C．当P向左滑动时，电磁铁的磁性增强，指示灯变暗
D．当P向右滑动时，电磁铁的磁性减小，电压表的示数减小
10.为了解释地球的磁性，19世纪安培假设：地球的磁场是由绕过地心的轴的环形电流I引起的。在下列四幅图中，正确表示安培假设中环形电流方向的是( )

11.如图所示，弹簧下吊一块软铁，下端有一个带铁芯的螺线管，R是滑动变阻器，如果将滑片P向右端移动或者抽出铁芯，则弹簧长度的变化应分别是( )

A．伸长、伸长 B．缩短、缩短
C．伸长、缩短 D．缩短、伸长
12.电磁继电器广泛用于各种自动控制电路中，如图所示是温度自动报警器的原理图，下列说法中错误的是( )

A．温度计可以用酒精温度计
B．温度计是根据液体热胀冷缩的性质工作的
C．电磁继电器应用了电流的磁效应
D．电磁继电器是一种电路开关，它可以用一个电路控制另一个电路
13.声控开关在静音时处于断开状态，在接收到一定响度的声音时会自动闭合一段时间。某市一地下通道两端的入口处，各装有一个声控开关来控制同一盏电灯，以确保行人不管从哪端进入，电灯都能接通电源发光。下列符合设计要求和安全要求的电路是（ ）

A B

C D
14.电冰箱、洗衣机、空调等家用电器都使用三孔插座，插座中有一个孔是用来接地的，若这个孔没有接地，将会发生的现象是（ ）
A.插座因耗电增加而烧毁
B.家用电器不能更好地散热
C.家用电器不能正常工作
D.人接触家用电器外壳时有可能发生触电事故
二、非选择题（共58分）
15.（8分）动圈式话筒的构造示意图如图所示，膜片和线圈相连，线圈两端的导线接入扩音机。当你对着话筒说话或唱歌时，声音使膜片和线圈一起___________，线圈在永久磁体周围的磁场中做______________________运动而产生感应电流，该过程的能量转化类型是______________________。

16.（10分）如图所示，R0是一个光敏电阻，其阻值随光照强度的增大而减小，R是电阻箱，它们和继电器组成自动控制电路来控制路灯。白天灯熄，夜晚灯亮，则给路灯供电的电源应接在接线柱___________（选填“a、b”或“b、c”）两端。若将电阻箱R的阻值调小，则路灯比原来___________（选填“早”或“迟”）一些亮。如果控制电路的电源因使用时间过长而电压降低，会导致路灯比原来___________（选填“早”或“迟”）一些亮。

17.（10分）请在虚线框内添加电源和滑动变阻器。要求：闭合开关后，使小磁针静止时如图所示；向右移动滑动变阻器滑片时，电磁铁的磁性变强。

18.（10分）现代家庭电器化程度越来越高，用电安全是一个十分突出的问题。下表提供了一组人体电阻数据。如图所示，用电器R接在电压为220V的电源上时，消耗电功率是1100W，电路中还有额定电流为10A的熔丝。则：
（1）只有用电器R接入电路时，通过熔丝的电流为 A；
（2）一个潮湿的人，赤脚站在地上，由于不小心，手接触火线，发生触电事故，则通过人体的电流是 A（上表电阻数据适用此人）；
（3）熔丝不会“救”人命的原因是 。

19.（10分）如图所示的是某同学探究“电磁铁磁性强弱跟电流大小关系”的电路图。
(1)电磁铁磁性的强弱是通过观察________________来确定的；
(2)闭合开关后，当滑动变阻器滑片P向________(填“a”或“b”)端移动时，电磁铁磁性增强，由实验可得到的结论是当线圈匝数不变时，通过线圈的电流________，电磁铁磁性越强；
(3)图中电磁铁的上端是________(填“N”或“S”)极。
20.（10分）磁感应强度B用来描述磁场的强弱，国际单位是特斯拉，符号是“T”。为了探究电磁铁外轴线上磁感应强度的大小与哪些因素有关，小鹭设计了如图所示的电路，图甲中电源电压为6 V，R为磁敏电阻，其阻值随磁感应强度变化的关系图线如图丙所示。
(1)当图乙中S2断开，图甲中S1闭合时，电流表的示数为________A。闭合S1和S2，图乙中滑动变阻器的滑片P向右移动，图甲中电流表的示数逐渐减小，说明R处的磁感应强度B逐渐__________；
(2)闭合S1和S2，滑片P不动，沿电磁铁轴线向左移动磁敏电阻R，测出R离电磁铁左端的距离x与对应的电流表示数I，算出的R处磁感应强度B的数值如下表所示。请计算x＝5 cm时，磁感应强度B是多少？
(3)综合以上实验数据可以得出结论：电磁铁外轴线上磁感应强度随电磁铁电流的增大而____________，离电磁铁越远，磁感应强度越____________。
参考答案
15.【答案】振动 切割磁感线 机械能转化为电能
16.【答案】“a、b”或“b、c” 迟 早
17.【答案】
18.【答案】（1）5；
（2）0.025；
（3）通过人体的电流远小于保险丝熔断电流，人已触电，但保险丝未断。
19.【答案】(1)吸引大头针的数量
(2)a；越大
(3)S
20.【答案】(1)0.06；增大
(2)当x＝5 cm时，由题表得出电流是30 mA，电阻R′＝eq \f(U,I′)＝eq \f(6 V,0.03 A)＝200 Ω，对应磁场的磁感应强度是0.40 T。
(3)增大；小
测量项目
完全干燥时
出汗或潮湿时
手与手之间的电阻
200kΩ
5kΩ
手与脚之间的电阻
300kΩ
8.8kΩ
手与塑料鞋底之间的电阻
8000kΩ
10kΩ
x/cm
1
2
3
4
5
6
I/mA
10
12
15
20
30
46
B/T
0.68
0.65
0.60
0.51
0.20
