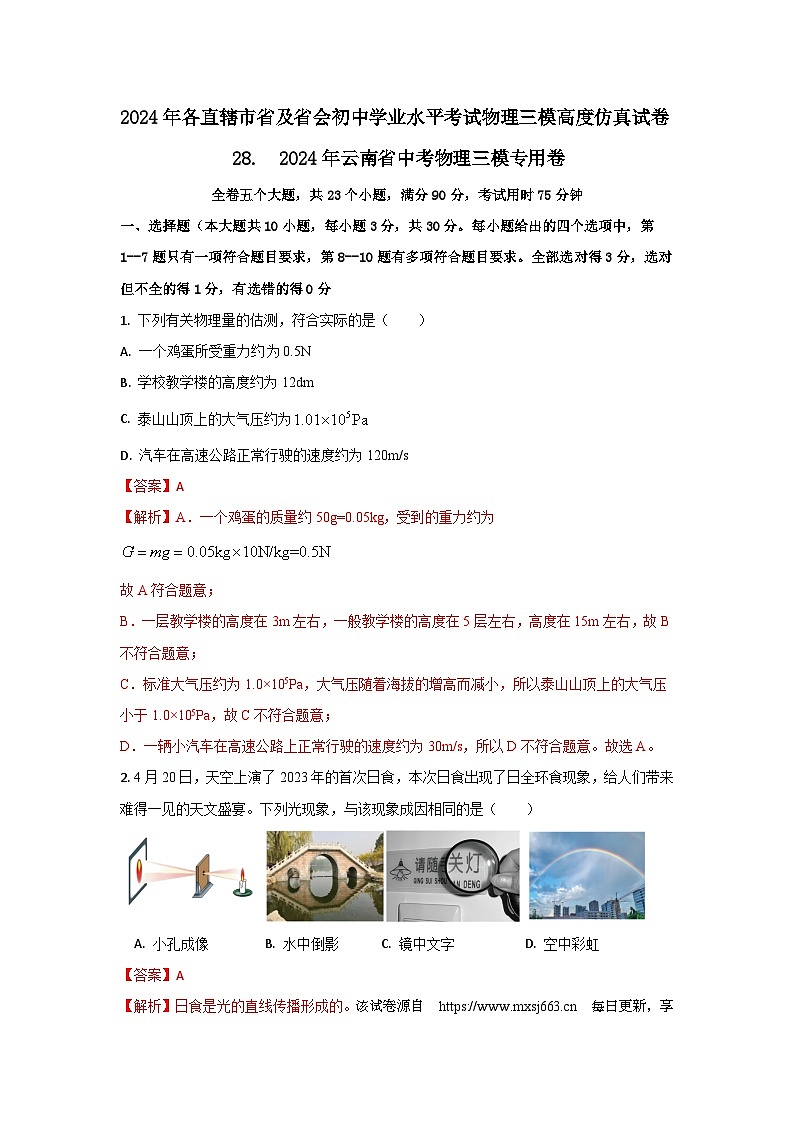

全卷五个大题，共23个小题，满分90分，考试用时75分钟
一、选择题（本大题共10小题，每小题3分，共30分。每小题给出的四个选项中，第1--7题只有一项符合题目要求，第8--10题有多项符合题目要求。全部选对得3分，选对但不全的得1分，有选错的得0分
1. 下列有关物理量的估测，符合实际的是（ ）
A. 一个鸡蛋所受重力约0.5N
B. 学校教学楼的高度约为12dm
C. 泰山山顶上的大气压约为
D. 汽车在高速公路正常行驶的速度约为120m/s
【答案】A
【解析】A．一个鸡蛋的质量约50g=0.05kg，受到的重力约为
故A符合题意；
B．一层教学楼的高度在3m左右，一般教学楼的高度在5层左右，高度在15m左右，故B不符合题意；
C．标准大气压约为1.0×105Pa，大气压随着海拔的增高而减小，所以泰山山顶上的大气压小于1.0×105Pa，故C不符合题意；
D．一辆小汽车在高速公路上正常行驶的速度约为30m/s，所以D不符合题意。故选A。
2. 4月20日，天空上演了2023年的首次日食，本次日食出现了日全环食现象，给人们带来难得一见的天文盛宴。下列光现象，与该现象成因相同的是（ ）

A. 小孔成像 B. 水中倒影 C. 镜中文字 D. 空中彩虹
【答案】A
【解析】日食是光的直线传播形成的。该试卷源自 每日更新，享更低价下载。A．小孔成像是由于光的直线传播形成的，故A符合题意；
B．水中倒影是由于光的反射形成的，故B不符合题意；
C．镜中的文字是凸透镜成像，属于光的折射，故C不符合题意；
D．空中彩虹是光的色散现象，属于光的折射现象，故D不符合题意。故选A。

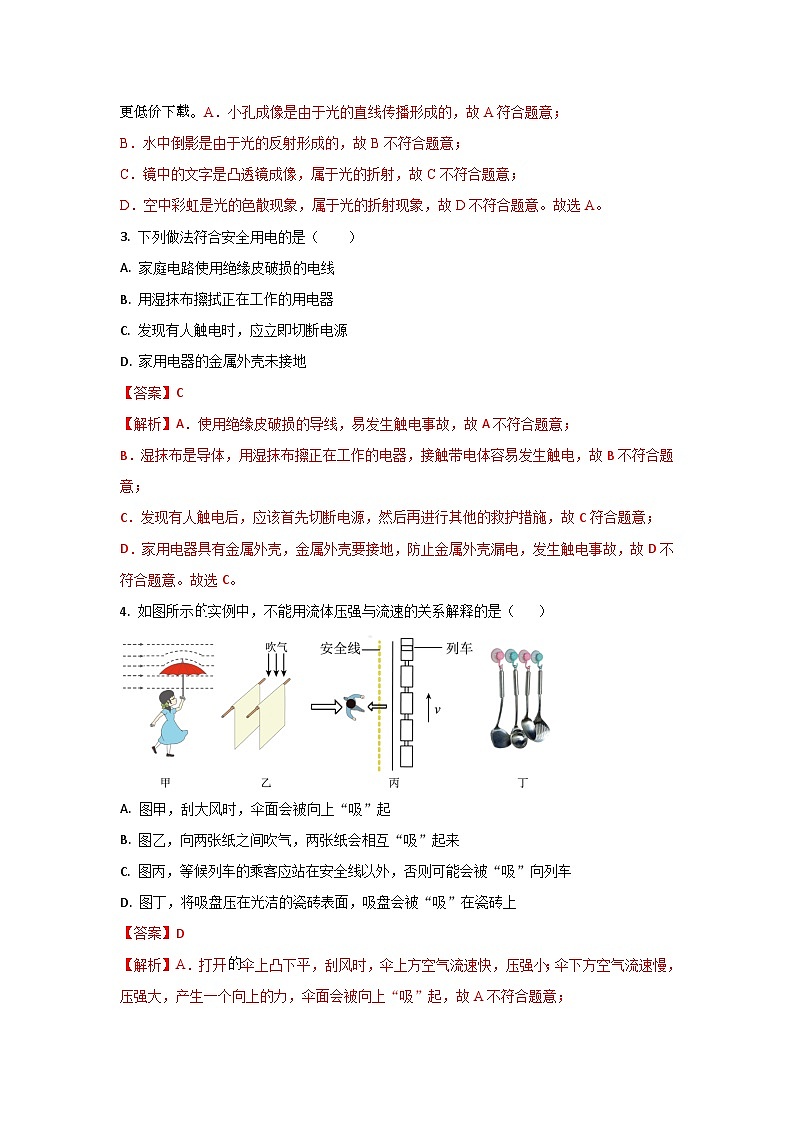

3. 下列做法符合安全用电的是（ ）
A. 家庭电路使用绝缘皮破损的电线
B. 用湿抹布擦拭正在工作的用电器
C. 发现有人触电时，应立即切断电源
D. 家用电器的金属外壳未接地
【答案】C
【解析】A．使用绝缘皮破损的导线，易发生触电事故，故A不符合题意；
B．湿抹布是导体，用湿抹布擦正在工作的电器，接触带电体容易发生触电，故B不符合题意；
C．发现有人触电后，应该首先切断电源，然后再进行其他的救护措施，故C符合题意；
D．家用电器具有金属外壳，金属外壳要接地，防止金属外壳漏电，发生触电事故，故D不符合题意。故选C。
4. 如图所示实例中，不能用流体压强与流速的关系解释的是（ ）

A. 图甲，刮大风时，伞面会被向上“吸”起
B. 图乙，向两张纸之间吹气，两张纸会相互“吸”起来
C. 图丙，等候列车的乘客应站在安全线以外，否则可能会被“吸”向列车
D. 图丁，将吸盘压在光洁的瓷砖表面，吸盘会被“吸”在瓷砖上
【答案】D
【解析】A．打开伞上凸下平，刮风时，伞上方空气流速快，压强小；伞下方空气流速慢，压强大，产生一个向上的力，伞面会被向上“吸”起，故A不符合题意；
B．向两张纸之间吹气，中间气体流速快，压强小，纸两侧气体流速慢，压强大，则两张纸会被压向中间，相互“吸”起来，故B不符合题意；
C．如果乘客距离行驶的列车太近，乘客靠近列车这侧空气流速快，压强小；外侧空气流速相对较慢，压强大，产生的压力差会把乘客压向列车，造成危险，故C不符合题意；
D．将吸盘压在光洁的瓷砖表面，排出里面的空气，吸盘在大气压的作用下，紧紧“吸”在瓷砖上，与流体压强与流速的关系无关，故D符合题意。故选D。
5. 自劳动课成为中小学一门独立课程以来，小明已学会了多种菜肴的烹饪方法。下列与烹饪有关的说法，正确的是（ ）
A. 锅把手上刻有花纹可以增大摩擦 B. 燃气的热值大小与是否完全燃烧有关
C. 菜被炒熟是做功改变了它的内能 D. 油和水很难融合表明分子间没有间隙
【答案】A
【解析】A．锅把手上刻有花纹是在压力一定时，增大接触面的粗糙程度来增大摩擦，故A正确；
B．燃气的热值大小是燃料的一种属性，与是否完全燃烧无关，故B错误；
C．菜被炒熟是通过热传递来改变它的内能，故C错误；
D．油和水很难融合是因为分子结构差别较大，并不能表明分子间没有间隙，故D错误。故选A。
6. 对图中实验现象的分析，不正确的是（ ）

A. 图甲：在光屏上形成了一条彩色光带，说明太阳光由各种色光混合而成
B. 图乙：热水中的墨水扩散较快，说明分子无规则运动的剧烈程度与温度有关
C. 图丙：闭合开关，金属杆运动，说明导体切割磁感线可以产生感应电流
D. 图丁：两气球经毛织品分别摩擦后分开，说明同种电荷相互排斥
【答案】C
【解析】A．在图甲中，根据不同的单色光的折射能力不同，太阳光经过三棱镜折射后形成一条彩色光带，说明太阳光是由各种单色光混合形成的，故A正确，不符合题意；
B．如图乙所示，墨水在盛有热水的杯子中扩散的速度更快，说明温度越高，分子扩散越快，即分子无规则的剧烈程度与温度有关，故B正确，不符合题意；
C．如图丙所示，开关闭合，电路中有电流通过，金属杆周围产生磁场，与原来磁体的磁场，根据同名磁极相互排斥，异名磁极相互吸引的规律，促使金属杆运动，属于电流的磁效应，说明通电导体在磁场中会受力运动。故C错误，符合题意；
D．在图丁中，两气球经毛织品分别摩擦，因为摩擦在摩擦过程中电荷的转移，使得气球带上了同种电荷，后因为同种电荷相互排斥而分开，故D正确，不符合题意。
故选C。
7. 喜爱物理的小明想设计一个双钥匙电动安全锁，这里钥匙相当于“开关”，要求是两把钥匙同时使用（开关闭合）才能开锁，以下符合设计要求的电路图是（ ）
A. B. C. D.
【答案】C
【解析】A．只使用钥匙1，电动机与电源连通，电动机就工作了；再用钥匙2时，电动机和电源发生短路，故A不符合题意；
B．只用钥匙2，电动机连入电路，电动机可工作，再用钥匙1时，电动机和电源发生短路，故B不符合题意；
C．两钥匙是串联的，只有两个开关都使用（都闭合）时，电路才接通，电动机才能工作，单独只闭合其中一个开关，电路是断路，电动机不工作，故C符合题意；
D．两个开关是并联的，只闭合其中任一个开关，电路就接通，电动机就工作了，故D不符合题意。故选C。
8. 探究“凸透镜成像规律”的实验中，蜡烛、凸透镜和光屏在光具座上的位置如图所示，此时在光屏上得到烛焰清晰的像。下列说法正确的是（ ）
A. 投影仪应用了该次实验的成像规律
B. 照相机应用了该次实验的成像规律
C. 要在光屏上得到更大的清晰像，需将蜡烛靠近透镜，光屏远离透镜
D. 要在光屏上得到更大的清晰像，需将蜡烛靠近透镜，光屏靠近透镜
【答案】BC
【解析】AB．由图中可知，此时物距大于像距，故由凸透镜的成像规律可知，此时成倒立、缩小的实像，故照相机应用了该次实验的成像规律，故A错误，B正确；
CD．要在光屏上得到更大的清晰像，则由“物近像远像变大”可知，应减小物距，增大像距，即需将蜡烛靠近透镜，光屏远离透镜，故C正确，D错误。故选BC。
9. 如图所示，用滑轮组提升重物时，将重的物体在内匀速提升了，已知动滑轮重为（不计绳重和摩擦），则提升重物的过程中（ ）
A. 滑轮组对重物做的功为
B. 滑轮组的机械效率为
C. 绳子自由端拉力的功率为120W
D. 提升的重物变为时，滑轮组的机械效率将变小
【答案】ACD
【解析】A．滑轮组对重物做的功
W有=Gh=500N×2m=1000J
故A符合题意；
B．由图可知，n=2，不计绳重和摩擦，拉力
=300N
则绳端移动的距离
s=nh=2×2m=4m
总功W总=Fs=300N×4m=1200J
滑轮组的机械效率
≈83.3%
故B不符合题意；
C．绳子自由端拉力的功率为
=120W
故C符合题意；
D．提升重物变为400N时，提升重物减小了，提升重物减小时，有用功减小，动滑轮重不变，额外功不变，这样有用功占总功的比值减小，滑轮组的机械效率将减小，故D符合题意。故选ACD。
10. 如图所示，为定值电阻，为滑动变阻器，电源电压保持不变。闭合开关，滑动变阻器滑片从中点向右移动过程中，下列说法正确的是（ ）
A. 电流表变小，变小，电压表不变
B. 电流表变小，不变，电压表不变
C. 电压表的示数与电流表示数的比值变小
D. 电流表、的示数之差与电压表示数的乘积不变
【答案】AD
【解析】闭合开关S，滑动变阻器滑片P从中点向右移动过程中，滑动变阻器接入电路中的电阻增大，电源电压没变，电压表示数实际上是电源电压，故电压表V不变，根据，可知A1变小，通过R1的电流不变，A2的电流为A1电流与通过R1电流之和，故A2也减小。电压表V不变，电流变A2变小，故电压表V的示数与电流表A2示数的比值变大。电流表A2、A1的示数之差就是通过电阻R1的电流，通过电阻R1的电流不变，电压表示数不变，故它们之差与电压表示数的乘积不变。故BC不符合题意，AD符合题意。
二、填空题（本大题共6小题，11--15题每小题2分，16题4分，共14分）
11. 博鳌亚洲论坛2022年年会实现100%“绿电”供应。目前我国“绿电”主要以太阳能光伏发电和风力发电为主，太阳能、风能是______能源（选填“可再生”或“不可再生”）。在日常生活中，你的节能举措有______（写出一条即可）。
【答案】 可再生 随手关灯（合理即可）
【解析】太阳能和风能都可以从自然界源源不断地获得，属于可再生能源。
随手关灯可以减少灯的工作时间，能够有效的节约用电，节约能源。
12. 我国现代农业已进人信息化和数字化时代，农用机械已能通过北斗导航系统实行精准作业，它们是利用______（选填“超声波”或“电磁波”）来传递信息的。如图，水平匀速飞行的无人机正在喷洒农药，在此过程中，它具有的机械能______（选填“变大”、“变小”或“不变”）。
【答案】 电磁波 变小
【解析】电磁波的传播不需要介质，电磁波可以在固体、液体、气体中传播，也可以在真空中传播；广播、电视、移动通信、卫星导航系统都是用电磁波传递信息的。
无人机正在喷洒农药，质量逐渐变小，速度不变，动能变小；高度不变，重力势能减小，机械能为动能和势能的和，机械能会减小。
13. 如图所示是锅炉保险阀门的示意图。当阀门受到的蒸汽压力超过其安全值时，阀门就会被拉开。如OB=2m，OA=0.5m，阀门的底面积S=2cm2，锅炉内气体压强的安全值p=6×105Pa（杠杆的重力，摩擦均不计，p0=1×105Pa），则阀门受到向上的力为________N，B所挂重物的重力是_______N。

【答案】100 25
【解析】气体产生的向上的力
F1=pS=6×105Pa×2×10-4m2=120N
大气产生的向下的压力为
F2=p0S=1×105Pa×2×10﹣4m2=20N
阀门受到向上的力为
F=F1﹣F2=120N﹣20N=100N
根据杠杆的平衡条件可知
F×OA=G×OB
物体的重力
14．如图是小明家中的电能表，表盘上标有“3000r/（kW•h）”的字样，月初示数如图甲所示，月末示数如图乙所示，则小明家这个月消耗电能为 度。如果关闭小明家里其他用电器，单独让电饭锅工作15min，电能表的转盘转过600转，则该电饭锅的电功率是 W。
【答案】50；800。
【解析】这个月小明家里用电：2879.6kW•h﹣2829.6kW•h＝50kW•h＝50度；
“3000r/kW•h”表示电路中每消耗1kW•h的电能，电能表的转盘转3000圈，
当转盘转动600圈时，电饭锅消耗的电能：
W＝kW•h＝0.2kW•h，
该电饭锅工作时的实际功率：
P＝＝＝0.8kW＝800W。
15. （2022湖南张家界）如图是汽油机工作过程中的 _______冲程。一单缸四冲程汽油机的飞轮转速是3600r/min，则该汽油机每秒内对外做功_____次。
【答案】 做功 30
【解析】图中进气门和排气门关闭，活塞向下运动，火花塞产生电火花，故此冲程为汽油机的做功冲程。
汽油机的一个工作循环中，经历四个冲程，飞轮转动两周，对外做功一次，因为该汽油机飞轮的转速是3600r/min=60r/s，所以飞轮每秒转动60周，则汽油机每秒钟对外做功30次。
16. 在探究声音的传播时，对课本的实验进行改进，如图。
（1）为了避免声音通过底部固体传出，利用磁悬浮装置使发声体悬浮于空中，A磁体上端为N极，则B磁体下端为______极；
（2）将内部充有少量空气的气球口系紧，并悬挂于玻璃罩内壁，实验过程发现气球体积变大，说明罩内气压变______；
（3）罩内空气不断减少，最后几乎听不到声音了，但发声体上方的轻质小球照旧跳动，说明发声体仍在______；
（4）本实验无法抽成绝对真空，需在实验基础上，进一步推理得出：真空______传声。
【答案】（1）N （2）小 （3）振动 （4）不能
【解析】（1）磁悬浮装置是利用同名磁极相互排斥的原理工作的，因此A磁体上端为N极，则与之相对的B磁体下端应为N极。
（2）气球口系紧，气球内部空气的质量一定，当体积不变时气压不变，当气球外部气压变小时，气球内部气压大于外部气压，内部空气将气球向外压，则气球的体积变大，因此发现气球体积变大时，说明罩内气压变小。
（3）轻质小球放在发声体上，由转换法可知，轻质小球跳动说明发声体在振动。
（4）声音传播需要介质，真空不能传声，实验中得出此结论运用了实验推理法。
三、作图题（本大题共1小题，含（1）（2）各2分，共4分）
17. （1）如图所示，用细线拉住的小球静止在水中，请画出小球所受重力的示意图（重心已画出）。
【答案】如图所示：
【解析】小球的重心已画出，过重心沿竖直向下的方向画一条线段并标出箭头和符号G，即为重力的示意图.
（2）如图甲所示是我国首创的“吸毒人员瞳孔检测鉴定仪”，它主要对眼球经凸透镜成的像进行分析，从而为辨别吸毒人员提供了依据。如图乙所示是一束来自眼球表面的光，请画出此光线经凸透镜后折射光线的大致位置。
【答案】如图所示。
【解析】凸透镜对光有会聚作用，由此确定折射光线的大致位置。
四、实验探究题（本大题共4小题，第18题8分，第19题4分，第20题8分，第21题8分，共24分）
18. 某小组在“测量金属块密度”的实验中：

（1）把天平放在水平桌而上，将_______拨至标尺左端的零刻度线处，发现如图甲所示情况，应向_____调节平衡螺母，使指针指到分度盘的中央。
（2）天平平衡后，小组的小滨同学按图乙所示的方法称量金属块的质量，请写出其中的一处错误：______。
（3）小滨纠正了错误，正确操作，天平再次平衡时，放在右盘中的砝码和游码的位置如图丙所示，所称量金属块的质量是______g。
（4）小滨在量筒内倒入20ml的水，放入金属块后量筒内水面如图丁所示，量筒读数时，视线应在______（选填“A”“B”或“C”）处。金属块的体积是______ cm3，金属块密度是______g/cm3。
（5）小州同学带来他在乒乓球比赛中获得的一枚金牌，想测量金牌的密度，发现金牌无法放入量筒中。同学们共同设计了如下测该金牌密度的实验方案：
①用天平测出金牌的质量m；
②将金牌浸没到装满水的溢水杯中，溢出的水流入质量为的空烧杯中；
③测得烧杯和溢出水的总质量为；
则金牌密度的表达式______（水的密度为，用m、、、表示）。
【答案】（1） 游码 右 （2）称量物体时，错误得将物体放在天平的右盘，砝码放在了天平的左盘
（3） 79.2 （4） B 10 7.92 （5）
【解析】（1）将天平放在水平桌面上，游码调到标尺左端零刻度线处，发现指针指在分度盘中央刻度线的左侧，说明天平的左端下沉，右端上翘，他应向上翘的右端调节平衡螺母，使指针指在分度盘中央刻度线处，天平平衡。
（2）称量物体时，物体必须放在天平的左端，砝码放在天平的右端，即“左物右码”。小滨称量物体时，错误得将物体放在天平的右盘，砝码放在了天平的左盘。
（3）物体的质量等于砝码的质量加游码对应的刻度值，由图可知，天平标尺分度值为0.2g，则金属块的质量为
（4）用量筒测量物体体积时，视线应与凹液面的底面是相平的，由图可知，该金属块的体积为
根据得，金属块密度为
（5）由题意知，溢出水的质量为
根据密度公式可知，溢出水的体积为
由于金牌浸没在水中，其则排出水的体积等于金牌的体积，即
已知金牌质量为m，由可得，金牌密度为
19. 物理小组的同学们利用如图所示的实验装置，探究导体在磁场中运动时产生感应电流的条件。

（1）磁铁不动，闭合开关，导体棒沿_______（选填“上下”、“左右”或“前后”）方向运动时，灵敏电流计指针会发生偏转；
（2）断开开关，无论磁铁如何放置、导体棒怎样运动，灵敏电流计指针都不发生偏转。由此得出结论：________电路的一部分导体在磁场中做切割磁感线运动时，电路中就产生感应电流；
（3）该实验在探究过程中，是将______能转化成电能，生活中的_______（填“电动机”或“发电机”）是根据这一原理制成的。
【答案】（1）左右 （2）闭合 （3）机械 发电机
【解析】（1）磁铁不动，闭合开关，导体棒沿左右方向运动时，导体做切割磁感线运动，会产生感应电流，电流表指针会发生偏转。
（2）断开开关，不是闭合电路，无论磁铁如何放置、导体棒怎样运动，都不会产生感应电流，电流表指针都不发生偏转，由此得出结论：闭合电路的一部分导体在磁场中做切割磁感线运动时，电路中就产生感应电流。
（3）产生感应电流的过程中，消耗了机械能，转化为电能，人们利用电磁感应现象制成了发电机。
20. 小宋在探究电流与电压的关系时，所选的电源电压恒为3V，定值电阻的阻值为，连接如图甲所示电路，进行如下操作：
（1）将滑动变阻器的滑片调至最右端，闭合开关，会发现________表无示数，经检查发现电路中有一条导线连接错误，请在错误的导线上打“×”，并用笔画线代替导线，将电路连接正确。________

（2）改正电路后，闭合开关，电流表示数为，电压表指针位置如图乙所示，滑动变阻器的最大阻值________。
（3）调节滑动变阻器的滑片，再进行四次实验，读取每次电流表、电压表示数，将数据填在如下表格中。分析数据可得出：在导体的电阻一定时，通过导体的电流与导体两端电压成________。
（4）完成上述实验后，为了测量额定电流为灯泡正常发光时的电阻，小宋设计了如图丙所示的部分电路。电源电压未知且恒定，定值电阻的阻值为。请完成下面的实验步骤：
①补全电路：请在图中虚线框a、b两处补画出定值电阻和被测灯泡的元件符号，按电路图正确连接电路；_______
②使灯泡正常发光：只闭合开关S，________（写出你的操作）；
③测量灯泡的额定电压：保持滑片位置不变，闭合开关S、S1，电压表示数为5V，接着将滑片调至最________端，电压表示数为6V；
④计算灯泡正常发光时的电阻：________。
【答案】（1）电流 见解析 （2） 25
（3）正比
（4）
调节滑动变阻器使电压表示数为 左 12
【解析】（1）由实物电路可知，滑动变阻器与电流表串联，再与电阻并联，而电压表串联在电路中，则将滑动变阻器的滑片调至阻值最大处，即最右端，闭合开关，会发现电流表无示数，电压表的示数为电源电压。
“探究电流与电压的关系”的实验，滑动变阻器与定值电阻、电流表串联，电压表并联在定值电阻两端，则正确的电路连接如图：
或
（2）如图乙电压表所选的量程为0～3V，分度值为0.1A，则示数为0.5V。
电路中的电流
此时滑动变阻器两端的电压
滑动变阻器的最大阻值
（3）调节滑动变阻器的滑片，读取每次电流表、电压表示数，由表中数据可得
则可得到结论：在导体的电阻一定时，通过导体的电流与导体两端电压成正比。
（4）利用定值电阻测灯泡的电功率，定值电阻与小灯泡串联，小灯泡正常发光时，通过灯泡的电流为0.25A，则通过定值电阻的电流为0.25A，又因为缺少电流表，则只能借助已知阻值的定值电阻两端的电压为
故电压表应与定值电阻串联。则电路图如下：

要使灯泡正常发光：只闭合开关S，灯泡L与定值电阻，滑动变阻器串联，调节滑动变阻器使电压表的示数为2.5V时，通过电路的电流为0.25A，则小灯泡正常发光。
保持滑片位置不变，闭合开关S、S1，定值电阻和滑动变阻器串联，接着调节滑动变阻器，电压表的示数变大，说明滑动变阻器接入电路的电阻变小，故接着将滑片调至最左端。
将滑片调至最左端时，滑动变阻器接入电路的阻值为0，此时电压表的示数为6V，则电源电压为6V。闭合开关S、S1时，电压表的示数为5V，则滑动变阻器的电压为
电路中的电流
此时滑动变阻器接入电路的阻值
只闭合开关S时，滑动变阻器的电压
则小灯泡的额定电压
灯泡正常发光时的电阻
21. 同学们在学完弹簧测力计的相关知识后，自制了一个“橡皮筋测力计”，将橡皮筋不挂重物时下端对应位置标为零刻度线：挂1N重物时，下端对应位置标为1N；将这段距离等分为20格，每格表示0.05N。用此测力计测量物体重力时，发现测量值不准确。为了弄清其中的原因，同学们探究了橡皮筋的伸长与受到外力的关系。
他们利用规格为0.05N的螺母若干、刻度尺、橡皮筋白板等进行了实验探究。不挂重物时，使橡皮筋下端与刻度尺的零刻度线对齐；挂不同重物时，橡皮筋下端对应不同的刻度值，作出标记，如图所示。
（1）螺母挂在橡皮筋下静止时，受到橡皮筋的拉力______（选填“大于”“等于”或“小于”）它受到的重力；
（2）同学们在橡皮筋下依次挂上个数不等的螺母，实验数据记录如下表。
①分析实验数据可初步得出：橡皮筋下所挂重物越重，橡皮筋的伸长越______；
②进一步分析数据发现：每增加1个螺母时，刻度尺读数的变化量总体上是不同的，但中间有部分读数的变化量是相同的。若静止时橡皮筋下端对应刻度尺的70.0mm处，推测橡皮筋下所挂的物体重约为______N（结果保留两位小数）；若挂另一重物，静止时橡皮筋下端对应刻度尺的15.0mm处。此时______（选填“能”或“不能”）确定此物体的重；
（3）同学们根据实验数据，用此橡皮筋重新制作一个刻度均匀的测力计，橡皮筋上端和刻度尺的位置保持不变。若使测力计的量程最大，零刻度线应标在刻度尺的______mm刻度处，此测力计的最大量程为______；
（4）同学们更换不同的橡皮筋进行探究，发现其它橡皮筋的特点均与此_____ (无关或者相似)，他们由此总结出，若要用橡皮筋制作测力计，受橡皮筋材料影响，刻度均匀部分可测量范围______，整体上测量不准确，所以橡皮筋不适合做测力计。
【答案】 （1）等于 （2）越长 （3）0.33 （4）不能
（5）30 （6）0.2N （7）相似 较小
【解析】（1）由平衡条件得，受到橡皮筋的拉力等于它受到的重力。
（2）分析实验数据可初步得出：橡皮筋下所挂重物越重，橡皮筋的伸长越长。
由表格可知，螺母个数从4~8之间，刻度尺读数是均匀变化的，若静止时橡皮筋下端对应刻度尺的70.0mm处，推测橡皮筋下所挂的物体重约为
由表格可知，螺母个数从0~4之间，刻度尺读数不是均匀变化的，所以静止时橡皮筋下端对应刻度尺的15.0mm处。此时不能确定此物体的重。
（3）由表格可知，螺母个数从4~8之间，刻度尺读数是均匀变化的，所以零刻度线应该标在刻度尺的30mm刻度处。此测力计的最大量程为90mm刻度处的示数，应该标为
（4）若要用橡皮筋制作测力计，受橡皮筋材料影响，刻度均匀部分可测量范围较小，整体上测量不准确，所以橡皮筋不适合做测力计。
五、综合题（本大题共2小题，每小题9分，共18分）
22. 如图所示电路，电源电压恒为3V。闭合开关S，电流表的示数为0.5A，干路电流，设灯丝电阻不变，求：
（1）通过灯的电流。
（2）灯消耗的电功率。
（3）灯的阻值。

【答案】（1）1A；（2）3W；（3）6Ω
【解析】（1）由图可知，灯泡L1和L2并联，电流表测量通过L2的电流。根据并联电路的电流特点可知，通过L1的电流
（2）根据并联电路的电压特点可知，灯泡L1与L2的电压相等，都等于电源电压，即
灯L1消耗的电功率
（3）由可知，灯L2的阻值
23.人工涂抹油漆难精准且气味难闻，于是某团队设计了“智能浸泡上漆器”，如图所示，上漆器由柱形硬质浮杆、力传感器、工作台、挡板等组成。浮杆的质量为0.2kg，底面积为；力传感器固定且与浮杆接触但无压力；工作台固定在上漆器底部，其上表面积为0.5m2，高为0.1m。将待上漆的质量分布均匀的柱体A放在工作台中央，将挡板固定在1m高处，开始注漆，当浮杆对力传感器的压力为14N时停止注漆，完成对柱体A的上漆。已知柱体A的质量为500kg，底面积为，高为0.8m，油漆密度为。g取10N/kg。求：（1）当漆面上升至0.1m时，油漆对上漆器底部的压强；
（2）当漆面上升至0.4m时，柱体A对工作台的压强；
（3）停止注漆时，柱体A被上漆的高度。

【答案】（1）；（2）4000Pa；（3）0.6m
【解析】（1）当漆面上升至0.1m时，油漆对上漆器底部的压强为
（2）当漆面上升至0.4m时，柱体A排开液体的体积为
柱体A受到的浮力为
对工作台的压力为
F压=G-F浮1=mg- F浮=500kg×10N/kg-3000N=2000N
柱体A对工作台的压强
（3）当浮杆对力传感器的压力为14N时，由力的相互性，力传感器对浮杆的压力T大小为14N，方向竖直向下，浮杆还受到重力及液体产生的浮力的作用，根据力的平衡有
F浮2=G浮杆+T=m浮杆g +T=0.2kg×10N/kg+14N=16N
根据阿基米德原理，浮杆排开液体的体积为
浮杆在液体中的深度为
当柱体A浸入深度为0.6m时，柱体A排开油漆的体积
此时柱体A受到的浮力
此时柱体A受到的浮力恰好等于柱体A的重力，故静止时柱体A应漂浮，继续注漆时，柱体A仍漂浮，故停止注漆时，柱体A被上漆的高度为
Δh=hA-(h-h2)=0.8m-(1m-0.8m)=0.6m实验次数
1
2
3
4
5
电压U/V
1
1.5
2
2.5
电流I/A
0.1
0.2
0.3
0.4
0.5
试验次数
1
2
3
4
5
6
7
8
9
10
11
12
螺母个数n/个
0
1
2
3
4
5
6
7
8
9
10
11
螺母总重G/N
0
0.05
0.1
0.15
0.2
0.25
0.3
0.35
0.4
0.45
0.5
0.55
刻度尺读数L/mm
0
5
11
20
30
45
60
75
90
110
135
158
