37，2024年重庆市荣昌中学中考物理模拟试卷（三）

这是一份37，2024年重庆市荣昌中学中考物理模拟试卷（三），共26页。试卷主要包含了选择题，填空作图题，实验与探究题，论述计算题等内容，欢迎下载使用。
1．（3分）“在物理的花园里，挖呀挖呀挖……”。“物理的花园”里有很多与生活相关的知识，下列物理量最接近生活实际的是（ ）
A．一张中考物理试卷的面积约为1.5m2
B．一名中学生站在水平地面上对地面的压力约为500N
C．液晶电视机的工作电流约为5A
D．将两个鸡蛋举高1m所做的功约为103J
2．（3分）学校开展“给父母送上一道家常菜”为主题的劳动实践教育活动。小安在妈妈指导下走进厨房进行劳动实践，她发现厨房里涉及到很多物理知识。下列说法正确的是（ ）
A．冷冻室取出的排骨表面的“白霜”，是凝固形成的冰晶
B．排骨汤煮沸后冒出大量的“白气”，是汽化形成的水蒸气
C．汤沸腾后排骨上下翻滚，说明温度越高分子运动越剧烈
D．排骨汤香气四溢，说明分子在永不停息地做无规则运动
3．（3分）如图是一款黑科技阅读设备—“博看AI光影阅读”。它利用了激光投影和成像技术，开机后该设备将资源投影到白色粗糙的桌面上，直接在桌面上用手进行触控操作（ ）
A．投影仪的镜头是凹透镜
B．桌面上所成的像是正立放大的虚像
C．白色桌面便于吸收各种色光
D．选用粗糙的桌面是为了使光发生漫反射
4．（3分）勤思考、爱动手的小胖取半个橙子，把铜片、铁片插入其中，就制成了水果电池。用电压表测量水果电池的电压（ ）该试卷源自 每日更新，享更低价下载。
A．铁片是水果电池的正极
B．该水果电池的电压是0.6V
C．水果电池工作时将内能转化为电能
D．将插入的铁片和铜片的位置互换，电压表指针转向改变
5．（3分）公交IC卡是我市市民出行的好帮手。IC卡在刷卡机上刷过时，刷卡机的检测器就会产生感应电流，便可读出IC卡上的信息。如图所示（ ）
A．电铃B．电动平衡车
C．电磁起重机D．手摇发电机
6．（3分）如图所示，人类利用现代科技“上九天揽月、下五洋捉鳖”。下列说法正确的是（ ）
A．甲图中，“神舟十三号”载人飞船的运载火箭加速升空时，受到了平衡力的作用
B．乙图中，人造地球卫星在运动过程中不受惯性力的作用
C．丙图中，大型水陆两栖飞机“鲲龙”AG600轻盈入水，若飞机从长江驶入东海后，船体会上浮一些
D．丁图中，“奋斗者”号载人潜水器在水中下潜的过程中受到的浮力越来越小，受到的压强越来越大
7．（3分）小唐想设计一个开关外观如图所示的电热眼罩，可通过“手动金属旋转滑片”连续微调加热，其电路设计要求：①电阻忽略不计的金属旋转滑片OP能起到开关通断的作用；②滑片OP顺时针旋转时电流表的示数增大（即升温）。下列符合以上设计要求的电路是（ ）
A．
B．
C．
D．
8．（3分）如图甲所示，水平放置的方形容器里有一个重为8N、棱长为10cm的正方体物块M，M与容器底部不密合。以5mL/s的恒定水流向容器内注水（g＝10N/kg），则（ ）
A．当t＝40s时，物体M所受的浮力为2N
B．当t＝140s时，物块M在水中处于沉底状态
C．图乙中a的值是8cm
D．当t＝140s时，水对容器底部的压力大小是12N
二、填空作图题（本题共6个小题，第14小题作图2分，其余每空1分，共12分）
9．（2分）如图所示，“贾湖骨笛”是世界上发现的年代最早、至今尚可演奏的乐器。演奏者吹奏骨笛时，笛声是空气柱 产生的；按压不同的孔洞，可以改变笛声三要素中的 。
10．（2分）如图所示，将“气压火箭”发射筒内充满气体，并在发射筒外安装好纸火箭外壳。按下发射气阀，火箭飞出，同时看到下端管口出现了明显的“白气”。发射筒内气体对筒身与纸火箭做功 （选填“增大”“减小”或“不变”），这个过程中的能量转化与汽油机的 （选填“压缩”或“做功”）冲程相同。
11．（2分）如图所示是一款被称作“瀑布冰”的咖啡饮料。制作方法是将一个冰做的杯子放在水面上，向冰杯子中倒入热咖啡，冰杯子 （选填“吸收”或“放出”）热量而迅速熔化，咖啡就会顺着漏洞的冰杯子流入水杯中，宛如瀑布一般。在水面上看到漏洞的位置比实际的 （选填“深”或“浅”）。
12．（2分）人体很多关节可以看作由肌肉和骨骼组成的杠杆模型。如图所示，人的前臂可以看成是以肘关节为支点的杠杆，当手托物件曲肘时，物件对前臂施加一个阻力。前臂相当于一个 杠杆，假设小臂的长度为0.3m，水平托起一个重力为20N的铅球，则肱二头肌对前臂拉力为 N（不考虑此杠杆模型自重及摩擦）。
13．（2分）如图所示电路，电源电压U＝18V，电流表量程（0～3A）（0～15V），定值电阻R1＝20Ω，R2＝30Ω，R3为滑动变阻器。在确保电路安全情况下：当S1断开，S2、S3闭合，滑片位于a端时，电流表的示数为I1，通过R2的电流为 A，当S2断开，S1、S3闭合，滑片位于b端时，电流表的示数为I2；当S2、S3断开，S1闭合时，电流表的示数为I3；当开关都闭合，滑片位于a端时，电流表的示数为I4；已知I1：I2＝4：1，则I4：I3＝ 。
14．（1分）如图所示，一束光从水里斜射入空气中，请在图中画出反射光线和大致的折射光线。
15．（1分）如图，用细线把一个小球悬挂起来，将小球拉到位置A
三、实验与探究题（本题共3个小题，15小题6分，16小题8分，17小题8分，共22分）
16．（6分）（1）小华换用烧瓶装水加热至沸腾后，从火焰上拿开，水会停止沸腾，把烧瓶倒置并向瓶底浇冷水，如图甲所示，瓶内水蒸气遇冷 （填物态变化的名称），使瓶内气压变化，水的沸点 （选填“升高”或“降低”），所以水又再次沸腾了。另一同学又完成了如图乙所示的实验。小烧杯A和大烧杯B内都装有水，A与B不接触，使B中的水沸腾，在继续加热时烧杯A内的水 （选填“会”或“不会”）沸腾。
（2）小明用焦距为10cm的凸透镜等器材，探究凸透镜成像规律：
①实验时，小明调整蜡烛、凸透镜和光屏高度时，应 （选填“点燃”或“不点燃”）蜡烛；
②小明进行正确调节后，在光屏上得到了一个清晰的像，此时，光屏上的像是倒立、 （选填“放大”或“缩小”）的实像。该实验现象可以说明 （选填“照相机”“幻灯机”或“放大镜”）的成像特点。
17．（8分）小蝉同学用实验室的一块柱形合金材料探究“影响浮力大小的因素”，他将该合金块标注成4等份，并进行了如图所示的探究实验。请回答以下问题。
（1）如图1甲所示，可知该合金块的重力是 N。
（2）由图1丙所示，此时合金块只有两格浸入水中，则合金块所受的浮力Fn＝ N；由图甲、乙、丙、丁计算得到合金块密度为 kg/m3。
（3）根据图1甲、乙、丙、丁，可以得出的初步结论是：当液体密度一定时，物体所受浮力大小与 有关；
（4）小恒对丁实验操作进行了修改，设计了如图1甲、丁、戊所示方案进行探究，可知浮力大小与物体浸没的深度 。（选填“有关”或“无关”）
（5）小桂利用刻度尺、柱形烧杯、冰块和水，设计了一个实验，测出另一个小合金块的密度
步骤①：烧杯中装有适量水，测出水深为H1；
步骤②：将冰块慢慢置于水中漂浮，测出此时水深为H2；
步骤③：将小合金块放在冰块上，与冰块共同漂浮，待水面静止后3；
步骤④：静置烧杯至冰块完全熔化后，测出水深为H4，此时与步骤③相比，水对烧杯底的压强 （“变大”、“变小”或“不变”）。
以上步骤①至④中，不需要步骤 也可以测出小合金块密度。
则小合金块密度ρ＝ （H1、H2、H3或H4和ρ水表示）。
四、论述计算题（本题共3个小题，18小题6分，19小题8分，20小题8分，共22分，解题应写出必要的文字说明、步骤和公式，只写出最后结果的不能给分。）
19．（6分）如图所示是一款国产无人驾驶汽车。汽车自动驾驶时使用雷达传感器以及激光测距器来了解周围的交通状况。若行驶过程中发动机牵引力恒定不变，该车在平直的高速路上匀速行驶4.6km过程中。求：
（1）若这段过程消耗汽油0.25kg，汽油完全燃烧放出多少热量？（汽油的热值取q＝4.6×107J/kg）
（2）若这段过程汽车发动机效率为40%，则行驶过程中发动机牵引力为多少？
20．（8分）某品牌汽车安装有电加热座椅垫，该座椅垫有“高温“低温”两个挡位，其电路简化原理图如图甲所示，高温功率为90W，低温功率为40W。求：
（1）高温挡正常工作10min消耗的电能是多少J？
（2）R1的阻值。
（3）小越把电路原理图改为乙图，移动R滑片可以连续调节R1的电功率，使R1的最小功率与最大功率之比为1：4，滑动变阻器R的最大阻值应为多少？
21．（8分）如图甲所示，底面积为200cm2的足够高的薄壁柱形容器放置在水平面上，容器中装有2.2kg的水。将长方体B和边长为10cm的正方体A组合在一起，通过轻质细线悬挂于天花板并放入水中，如图乙所示。已知长方体B的底面积为50cm2、高为10cm、密度为3g/cm3，正方体A的重力为6N。求：
（1）图甲中，水的体积。
（2）图乙中，正方体A受到的浮力。
（3）若轻轻剪断图乙中的细线，待A、B两物体竖直静止后（B仍在A的上方），水对容器底的压强。

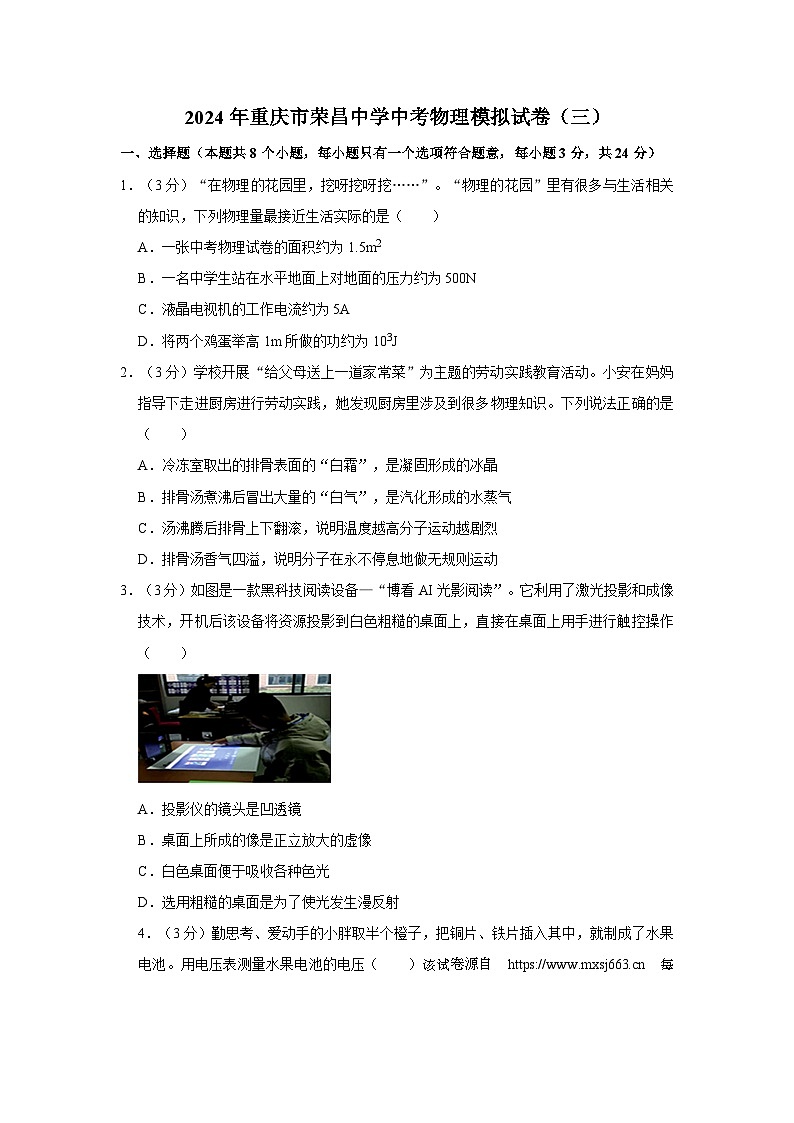

2024年重庆市荣昌中学中考物理模拟试卷（三）
参考答案与试题解析
一、选择题（本题共8个小题，每小题只有一个选项符合题意，每小题3分，共24分）
1．（3分）“在物理的花园里，挖呀挖呀挖……”。“物理的花园”里有很多与生活相关的知识，下列物理量最接近生活实际的是（ ）
A．一张中考物理试卷的面积约为1.5m2
B．一名中学生站在水平地面上对地面的压力约为500N
C．液晶电视机的工作电流约为5A
D．将两个鸡蛋举高1m所做的功约为103J
【答案】B
【解答】解：A、物理中考试卷的长和宽一般为40cm，其面积在S＝ab＝40cm×25cm＝1000cm2＝0.5m2左右，故A错误；
B、一名中学生的重力约为500N，故B正确；
C、液晶电视机的工作电流约0.6A；
D、两个鸡蛋的重力约为1N，故D错误。
故选：B。
2．（3分）学校开展“给父母送上一道家常菜”为主题的劳动实践教育活动。小安在妈妈指导下走进厨房进行劳动实践，她发现厨房里涉及到很多物理知识。下列说法正确的是（ ）
A．冷冻室取出的排骨表面的“白霜”，是凝固形成的冰晶
B．排骨汤煮沸后冒出大量的“白气”，是汽化形成的水蒸气
C．汤沸腾后排骨上下翻滚，说明温度越高分子运动越剧烈
D．排骨汤香气四溢，说明分子在永不停息地做无规则运动
【答案】D
【解答】解：A、冷冻室取出的排骨温度非常低，形成“白霜”；
B、排骨汤煮沸后冒出的大量“白气”，遇冷液化形成的小液滴；
C、沸腾后排骨上下翻滚，而不是分子运动；
D、排骨汤香气四溢，故D正确；
故选：D。
3．（3分）如图是一款黑科技阅读设备—“博看AI光影阅读”。它利用了激光投影和成像技术，开机后该设备将资源投影到白色粗糙的桌面上，直接在桌面上用手进行触控操作（ ）
A．投影仪的镜头是凹透镜
B．桌面上所成的像是正立放大的虚像
C．白色桌面便于吸收各种色光
D．选用粗糙的桌面是为了使光发生漫反射
【答案】D
【解答】解：A、投影仪的镜头是凸透镜；
B、投影仪是利用凸透镜成倒立，所以桌面上所成的像是倒立，故B错误；
C、白色的桌面可以反射各种色光；
D、粗糙的桌面是为了让光发生漫反射，故D正确。
故选：D。
4．（3分）勤思考、爱动手的小胖取半个橙子，把铜片、铁片插入其中，就制成了水果电池。用电压表测量水果电池的电压（ ）
A．铁片是水果电池的正极
B．该水果电池的电压是0.6V
C．水果电池工作时将内能转化为电能
D．将插入的铁片和铜片的位置互换，电压表指针转向改变
【答案】B
【解答】解：
A、电压表使用时、负接线柱流出，因此铜电极为正极；
B、由图知电压表的量程为0﹣3V，水果电池的电压为2.6V；
C、水果电池工作时，产生电能，故C错误。
D、将插入的铁片和铜片的位置互换，因而电压表指针转向不变。
故选：B。
5．（3分）公交IC卡是我市市民出行的好帮手。IC卡在刷卡机上刷过时，刷卡机的检测器就会产生感应电流，便可读出IC卡上的信息。如图所示（ ）
A．电铃B．电动平衡车
C．电磁起重机D．手摇发电机
【答案】D
【解答】解：A．电铃的主要部件是电磁铁，故A不符合题意；
B．电动平衡车的主要部分是电动机，故B不符合题意；
C．电磁起重机主要部件是电磁铁，故C不符合题意；
D．手摇发电机的工作原理是电磁感应，故D符合题意。
故选：D。
6．（3分）如图所示，人类利用现代科技“上九天揽月、下五洋捉鳖”。下列说法正确的是（ ）
A．甲图中，“神舟十三号”载人飞船的运载火箭加速升空时，受到了平衡力的作用
B．乙图中，人造地球卫星在运动过程中不受惯性力的作用
C．丙图中，大型水陆两栖飞机“鲲龙”AG600轻盈入水，若飞机从长江驶入东海后，船体会上浮一些
D．丁图中，“奋斗者”号载人潜水器在水中下潜的过程中受到的浮力越来越小，受到的压强越来越大
【答案】C
【解答】解：A、在平衡状态下，运载火箭加速升空，故A错误；
B、惯性是物体的一种属性，故B错误；
C、大型水陆两栖飞机漂浮在水面上。根据阿基米德原理F浮＝G排＝ρ液gV排液，若飞机从长江驶入东海后，液体密度变大，则排开液体的体积会变小。故C正确；
D、“奋斗者”号载人潜水器在水中下潜的过程中，液体密度也未改变浮＝G排＝ρ液gV排液，受到的浮力不变；液体压强的公式是p＝ρgh，受到的压强越来越大；
故选：C。

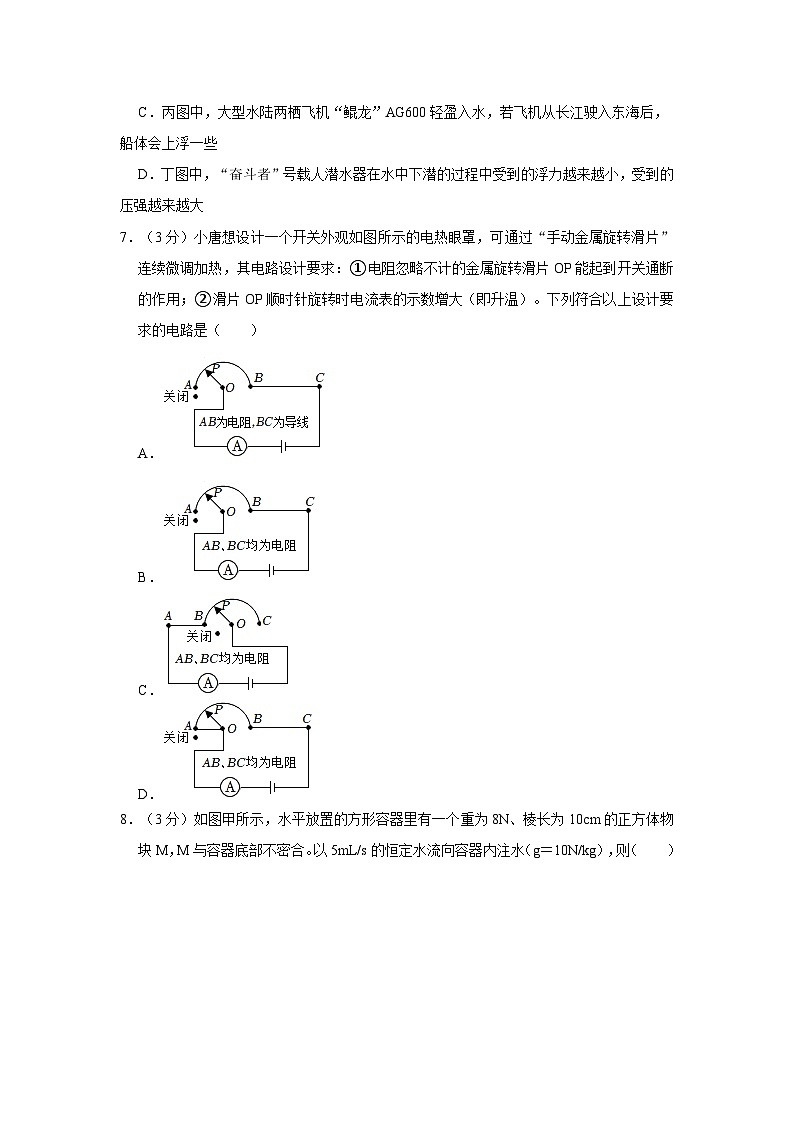

7．（3分）小唐想设计一个开关外观如图所示的电热眼罩，可通过“手动金属旋转滑片”连续微调加热，其电路设计要求：①电阻忽略不计的金属旋转滑片OP能起到开关通断的作用；②滑片OP顺时针旋转时电流表的示数增大（即升温）。下列符合以上设计要求的电路是（ ）
A．
B．
C．
D．
【答案】B
【解答】解：A．根据电路图可知，电路短路，故A不符合题意；
B．根据电路图可知，接入电路的电阻减小，电路中电流变大；
C．根据电路图可知，接入电路的电阻增大，电路中电流变小；
D．根据电路图可知，因OA始终相连，故D不符合题意。
故选：B。
8．（3分）如图甲所示，水平放置的方形容器里有一个重为8N、棱长为10cm的正方体物块M，M与容器底部不密合。以5mL/s的恒定水流向容器内注水（g＝10N/kg），则（ ）
A．当t＝40s时，物体M所受的浮力为2N
B．当t＝140s时，物块M在水中处于沉底状态
C．图乙中a的值是8cm
D．当t＝140s时，水对容器底部的压力大小是12N
【答案】C
【解答】解：A、物块M的体积V＝（0.1m）3＝0.001m3；物块M的质量：m＝＝0.8kg；
物块M的密度ρM＝＝0.8×108kg/m3＜1.4×103kg/m3；即物块的密度小于水的密度，由乙可知，水的深度变化改变，所以根据阿基米德原理得浮＝GM＝2N，故A错误；
B、由图像可知，水的深度为h＝12cm；则根据浮沉条件可知物块在水中将漂浮；
C、当t＝40s时，F浮＝GM＝8N，根据F浮＝ρ液gV排可得，V排＝＝＝6×10﹣4m3＝800cm5，
所以深度a＝＝8cm；
D、当t＝140s时水＝vt＝5mL/s×140s＝700mL＝7×10﹣5m3，
则G水＝ρ水gV水＝1.2×103kg/m3×10N/kg×5×10﹣4m3＝8N；
所以液体对底部的压力F＝G水+GM＝7N+8N＝15N，故D错误。
故选：C。
二、填空作图题（本题共6个小题，第14小题作图2分，其余每空1分，共12分）
9．（2分）如图所示，“贾湖骨笛”是世界上发现的年代最早、至今尚可演奏的乐器。演奏者吹奏骨笛时，笛声是空气柱 振动 产生的；按压不同的孔洞，可以改变笛声三要素中的 音调 。
【答案】振动；音调。
【解答】解：骨笛发出的声音，是由笛子内部空气柱振动产生的；
用手指按住不同的孔，改变了里面空气柱振动的长度，改变声音的音调。
故答案为：振动；音调。
10．（2分）如图所示，将“气压火箭”发射筒内充满气体，并在发射筒外安装好纸火箭外壳。按下发射气阀，火箭飞出，同时看到下端管口出现了明显的“白气”。发射筒内气体对筒身与纸火箭做功 减小 （选填“增大”“减小”或“不变”），这个过程中的能量转化与汽油机的 做功 （选填“压缩”或“做功”）冲程相同。
【答案】减小；做功。
【解答】解：按下发射气阀，筒内气体对筒身与纸火箭做功，温度降低，汽油机的做功冲程将内能转化为机械能。
故答案为：减小；做功。
11．（2分）如图所示是一款被称作“瀑布冰”的咖啡饮料。制作方法是将一个冰做的杯子放在水面上，向冰杯子中倒入热咖啡，冰杯子 吸收 （选填“吸收”或“放出”）热量而迅速熔化，咖啡就会顺着漏洞的冰杯子流入水杯中，宛如瀑布一般。在水面上看到漏洞的位置比实际的 浅 （选填“深”或“浅”）。
【答案】吸收；浅。
【解答】解：向冰杯子中倒入热咖啡，冰杯子吸收热量迅速由固态变为液态；
漏洞周围的冰反射出的光线从水中斜射到水面时，要发生折射，所以折射角大于入射角，所以看到的漏洞的位置要比实际位置要浅。
故答案为：吸收；浅。
12．（2分）人体很多关节可以看作由肌肉和骨骼组成的杠杆模型。如图所示，人的前臂可以看成是以肘关节为支点的杠杆，当手托物件曲肘时，物件对前臂施加一个阻力。前臂相当于一个 费力 杠杆，假设小臂的长度为0.3m，水平托起一个重力为20N的铅球，则肱二头肌对前臂拉力为 120 N（不考虑此杠杆模型自重及摩擦）。
【答案】费力；120。
【解答】解：（1）将人的前臂抽象为一个杠杆，则肘关节为支点，铅球对人的压力为阻力，阻力臂等于前臂长度，动力臂＜阻力臂；
（2）根据杠杆的平衡条件可知，F×0.05m＝20N×0.8m。
故答案为：费力；120。
13．（2分）如图所示电路，电源电压U＝18V，电流表量程（0～3A）（0～15V），定值电阻R1＝20Ω，R2＝30Ω，R3为滑动变阻器。在确保电路安全情况下：当S1断开，S2、S3闭合，滑片位于a端时，电流表的示数为I1，通过R2的电流为 0.6 A，当S2断开，S1、S3闭合，滑片位于b端时，电流表的示数为I2；当S2、S3断开，S1闭合时，电流表的示数为I3；当开关都闭合，滑片位于a端时，电流表的示数为I4；已知I1：I2＝4：1，则I4：I3＝ 11：1 。
【答案】0.6；11：1。
【解答】解：当S1断开，S2、S6闭合，滑片位于a端时，R2和R3并联在电源上，电流表测量干路电流，电流表的示数为I4，如图甲；
当S2断开，S1、S4闭合，滑片位于b端时，R1和R3串联在电源上，电流表测量串联电路电流7，电压表测量R3两端的电压，电压表的示数为U′；
当S2、S4断开，S1闭合时，R1、R3和R2串联在电源上，滑动变阻器相当于定值电阻全部接入电路，电流表的示数为I3，电压表测量R7和R2两端的总电压，如图丙；
当开关都闭合，滑片位于a端时，R1、R5和R2并联在电源上，滑动变阻器相当于定值电阻全部接入电路，电流表的示数为I4，电压表被短路，如图丁；
如图甲，通过R2的电流为：IR2＝＝＝6.6A；
R2和R3并联的总电阻为R23并＝，则干路电流为I1＝＝，
如图乙，R1和R3串联在电源上，R8和R3并联的总电阻为R13串＝R1+R8，串联电路电流I2＝＝，
已知I1：I2＝2：1，即：：，
整理得，（R1+R6）（R2+R3）＝6R2R3，
即：（20Ω+R4）（30Ω+R3）＝4×30Ω×R3，
解得：R3＝10Ω，或R3＝60Ω，
如图丁，当R3＝10Ω，R1、R3和R7并联在电源上，I4＝I'1+I'4+I'3＝++＝++＝3.4A，故R3＝10Ω不符合题意，所以滑动变阻器的最大阻值大于10Ω；
所以，R3＝60Ω，则：
如图丁，R7、R3和R2并联在电源上，I6＝I'1+I'2+I''8＝++＝++＝1.8A，
如图丙，I3＝＝＝A，
则I4：I3＝8.8A：A＝11：1。
故答案为：5.6；11：1。
14．（1分）如图所示，一束光从水里斜射入空气中，请在图中画出反射光线和大致的折射光线。
【答案】
【解答】解：过入射点O作法线，根据光由水中斜射入空气中时，在法线右侧的空气中画出折射光线
15．（1分）如图，用细线把一个小球悬挂起来，将小球拉到位置A
【答案】
【解答】解：小球在A位置时，受到竖直向下的重力和细线对小球的拉力，如图所示：
三、实验与探究题（本题共3个小题，15小题6分，16小题8分，17小题8分，共22分）
16．（6分）（1）小华换用烧瓶装水加热至沸腾后，从火焰上拿开，水会停止沸腾，把烧瓶倒置并向瓶底浇冷水，如图甲所示，瓶内水蒸气遇冷 液化 （填物态变化的名称），使瓶内气压变化，水的沸点 降低 （选填“升高”或“降低”），所以水又再次沸腾了。另一同学又完成了如图乙所示的实验。小烧杯A和大烧杯B内都装有水，A与B不接触，使B中的水沸腾，在继续加热时烧杯A内的水 不会 （选填“会”或“不会”）沸腾。
（2）小明用焦距为10cm的凸透镜等器材，探究凸透镜成像规律：
①实验时，小明调整蜡烛、凸透镜和光屏高度时，应 点燃 （选填“点燃”或“不点燃”）蜡烛；
②小明进行正确调节后，在光屏上得到了一个清晰的像，此时，光屏上的像是倒立、 缩小 （选填“放大”或“缩小”）的实像。该实验现象可以说明 照相机 （选填“照相机”“幻灯机”或“放大镜”）的成像特点。
【答案】（1）液化；降低；不会；（2）①点燃；②缩小；照相机。
【解答】解：（1）如图甲所示，向瓶底浇冷水，瓶内水蒸气遇冷液化，水的沸点降低；
A试管中水从B中水吸热，温度升高，不过A试管中的水一旦与B中的水温度相等，因此继续加热时；
（2）①为了使像成在光屏中央，应调整烛焰，因此应点燃蜡烛；
②由图可知，此时物距大于像距，物距大于像距、缩小的实像。
故答案为：（1）液化；降低；（2）①点燃；照相机。
17．（8分）小蝉同学用实验室的一块柱形合金材料探究“影响浮力大小的因素”，他将该合金块标注成4等份，并进行了如图所示的探究实验。请回答以下问题。
（1）如图1甲所示，可知该合金块的重力是 4.8 N。
（2）由图1丙所示，此时合金块只有两格浸入水中，则合金块所受的浮力Fn＝ 0.4 N；由图甲、乙、丙、丁计算得到合金块密度为 6×103 kg/m3。
（3）根据图1甲、乙、丙、丁，可以得出的初步结论是：当液体密度一定时，物体所受浮力大小与 物体排开液体的体积 有关；
（4）小恒对丁实验操作进行了修改，设计了如图1甲、丁、戊所示方案进行探究，可知浮力大小与物体浸没的深度 无关 。（选填“有关”或“无关”）
（5）小桂利用刻度尺、柱形烧杯、冰块和水，设计了一个实验，测出另一个小合金块的密度
步骤①：烧杯中装有适量水，测出水深为H1；
步骤②：将冰块慢慢置于水中漂浮，测出此时水深为H2；
步骤③：将小合金块放在冰块上，与冰块共同漂浮，待水面静止后3；
步骤④：静置烧杯至冰块完全熔化后，测出水深为H4，此时与步骤③相比，水对烧杯底的压强 变小 （“变大”、“变小”或“不变”）。
以上步骤①至④中，不需要步骤 ① 也可以测出小合金块密度。
则小合金块密度ρ＝ （H1、H2、H3或H4和ρ水表示）。
【答案】（1）4.8；（2）0.4；6×103；（3）物体排开液体的体积；（4）无关；（5）变小；①；。
【解答】解：（1）由图1甲可知，弹簧测力计的分度值是0.4N，示数为4.8N；
（2）由图4丙知，合金块所受的浮力为：
Fn＝G﹣F丙＝4.8N﹣5.4N＝0.6N；
根据G＝mg知，合金块的质量为：
m＝＝＝2.48kg，
由图1丁知，合金块浸没在水中时所受的浮力为：
F浮＝G﹣F丁＝4.4N﹣4.0N＝8.8N，
根据阿基米德原理F浮＝ρ水gV排知合金块的体积为：
V合金＝V排＝＝＝0.7×10﹣4m3，
合金块的密度为：
ρ合金＝＝＝6×103kg/m3；
（3）由图1甲、乙、丙、丁所示实验可知液体的密度相同，且物体排开液体的体积越大，由称重法知浮力越小，物体所受浮力大小与物体排开液体的体积有关；
（4）由图2甲、丁、戊所示实验可知液体的密度相同，物体浸没的在液体中的深度不同，由称重法知浮力相同；
（5）图2丙中冰块与合金块的总浮力等于冰块与合金块的总重力，冰块完全熔化后，受到的浮力不变，受到的浮力小于重力，则丁中排开液体的体积小于丙中排开液体的体积，根据液体压强公式p＝ρgh可知，水对烧杯底的压强变小；
根据冰漂浮在水面上浮力等于冰块的重力，且冰熔化后质量不变水gV水＝ρ冰gV冰＝ρ水gV排，可得V排＝V水，即冰熔化对水面没有影响，所以图丙中冰熔化后如果没有放入合金块，放入合金块后相当于图丁所示的深度，
设圆柱形容器的底面积为S，由图2乙和丁知，
合金块的体积为：V＝S（H8﹣H2）
漂浮的物体，由二力平衡知，F浮＝G物，
根据阿基米德原理：F浮＝G排，
所以，G物＝G排，即m物g＝m排g，
则m物＝m排，即漂浮在液面上的物体，物体的质量等于其排开液体的质量，
由图2乙和丙知，Δm物＝Δm排
所以，合金块的质量为：m＝Δm排＝ρ水（V丙排﹣V乙排）＝ρ水S（H7﹣H2）
合金块的密度为：ρ＝＝＝；
所以不需要步骤①也可以测出小合金块密度。
故答案为：（1）4.8；（2）4.43；（3）物体排开液体的体积；（4）无关；①；。
四、论述计算题（本题共3个小题，18小题6分，19小题8分，20小题8分，共22分，解题应写出必要的文字说明、步骤和公式，只写出最后结果的不能给分。）
19．（6分）如图所示是一款国产无人驾驶汽车。汽车自动驾驶时使用雷达传感器以及激光测距器来了解周围的交通状况。若行驶过程中发动机牵引力恒定不变，该车在平直的高速路上匀速行驶4.6km过程中。求：
（1）若这段过程消耗汽油0.25kg，汽油完全燃烧放出多少热量？（汽油的热值取q＝4.6×107J/kg）
（2）若这段过程汽车发动机效率为40%，则行驶过程中发动机牵引力为多少？
【答案】（1）若这段过程消耗汽油0.25kg，汽油完全燃烧放出的热量为1.15×107J；
（2）若这段过程汽车发动机效率为40%，则行驶过程中发动机牵引力为1000N。
【解答】解：（1）汽油完全燃烧放出的热量：；
（2）由η＝可知放＝40%×1.15×102J＝4.6×104J，
由W＝Fs可知，汽车行驶过程中发动机的牵引力：F＝＝。
答：（1）若这段过程消耗汽油0.25kg，汽油完全燃烧放出的热量为7.15×107J；
（2）若这段过程汽车发动机效率为40%，则行驶过程中发动机牵引力为1000N。
20．（8分）某品牌汽车安装有电加热座椅垫，该座椅垫有“高温“低温”两个挡位，其电路简化原理图如图甲所示，高温功率为90W，低温功率为40W。求：
（1）高温挡正常工作10min消耗的电能是多少J？
（2）R1的阻值。
（3）小越把电路原理图改为乙图，移动R滑片可以连续调节R1的电功率，使R1的最小功率与最大功率之比为1：4，滑动变阻器R的最大阻值应为多少？
【答案】（1）高温挡正常工作10min消耗的电能是5.4×104J；
（2）R1的阻值为50Ω；
（3）滑动变阻器R的最大阻值应为50Ω。
【解答】解：（1）高温挡正常工作10min消耗的电能是；
（2）当S3、S2闭合，为R2的简单电路，为高温挡，R4的阻值为，
当S1闭合、S2断开时，R3与R2串联，为低温挡，
由串联电路的电阻特点知，R1的阻值R1＝R﹣R6＝90Ω﹣40Ω＝50Ω；
（3）如图乙所示，当滑片处于最下端时，为R1的简单电路，此时电路的电流最大，R1的最大功率为，
当滑片处于最上端时，变阻器的阻值为最大，R4与R串联，此时电流最小，R1的最小功率与最大功率之比为1：7，此时R1功率，
根据，此时R1两端的电压，
变阻器的阻值为最大，其两端电压U滑＝U﹣U小＝60V﹣30V＝30V，
根据串联分压的规律，变阻器两端的电压等于R1两端的电压，滑动变阻器的最大阻值等于R1的阻值为50Ω。
答：（1）高温挡正常工作10min消耗的电能是3.4×104J；
（2）R3的阻值为50Ω；
（3）滑动变阻器R的最大阻值应为50Ω。
21．（8分）如图甲所示，底面积为200cm2的足够高的薄壁柱形容器放置在水平面上，容器中装有2.2kg的水。将长方体B和边长为10cm的正方体A组合在一起，通过轻质细线悬挂于天花板并放入水中，如图乙所示。已知长方体B的底面积为50cm2、高为10cm、密度为3g/cm3，正方体A的重力为6N。求：
（1）图甲中，水的体积。
（2）图乙中，正方体A受到的浮力。
（3）若轻轻剪断图乙中的细线，待A、B两物体竖直静止后（B仍在A的上方），水对容器底的压强。
【答案】（1）水的体积2.2×10﹣3m3；
（2）正方体A受到的浮力8N；
（3）水对容器底的压强1800Pa。
【解答】解：（1）由题意知，容器中装有2.2kg的水可知水的体积
V水＝＝＝2.2×10﹣3m7
（2）长方体B体积为
VB＝50cm2×10cm＝500cm3＝4×10﹣4m3
长方体B的质量为
mB＝ρBVB＝8g/cm3×50cm2×10cm＝1500g＝7.5kg
长方体B的重力
GB＝mBg＝1.6kg×10N/kg＝15N
根据平衡法，正方体A受到的浮力
F浮＝GA+GB﹣F拉＝6N+15N﹣13N＝8N
（3）正方体A的体积
VA＝10cm×10cm×10cm＝1000cm4＝1×10﹣3m8
假设剪断图乙中的细线，A、B完全浸没在水中
F浮AB＝ρ水VABg＝1.0×103kg/m3×（5×10﹣5m3+1×10﹣6m）×10N/kg＝15N
A、B的总重力为
GAB＝GA+GB＝6N+15N＝21N＞F浮AB
因此A、B沉底、B总体积，即
V升＝5×10﹣8m3+1×10﹣8m＝1.5×10﹣8m＝1500cm3
原来水的高度为
h1＝＝＝0.11m＝11cm
水上升的高度
h2＝＝＝0.075m＝7.8cm
A、B的总高度
hAB＝hA+hB＝10cm+10cm＝20cm＞h1+h2＝11cm+4.5cm＝18.5cm
因此A、B不能完全浸没，一部分与A接触，则
V水A＝（S容﹣SA）hA＝（200cm4﹣10cm×10cm）×10cm＝1000cm3
V水B＝V水A﹣V水A＝2.2×10﹣3×106cm8﹣1000cm3＝1200cm3
则水与B接触的高度hB3＝＝＝8cm
因此待A、B两物体竖直静止后水的高度为
h水1＝hA+hB2＝10cm+8cm＝18cm＝0.18m
水对容器底的压强
p＝ρg h水7＝1.0×104kg/m3×10N/kg×0.18m＝1800Pa
答：（1）水的体积8.2×10﹣3m4；
（2）正方体A受到的浮力8N；
（3）水对容器底的压强1800Pa。
