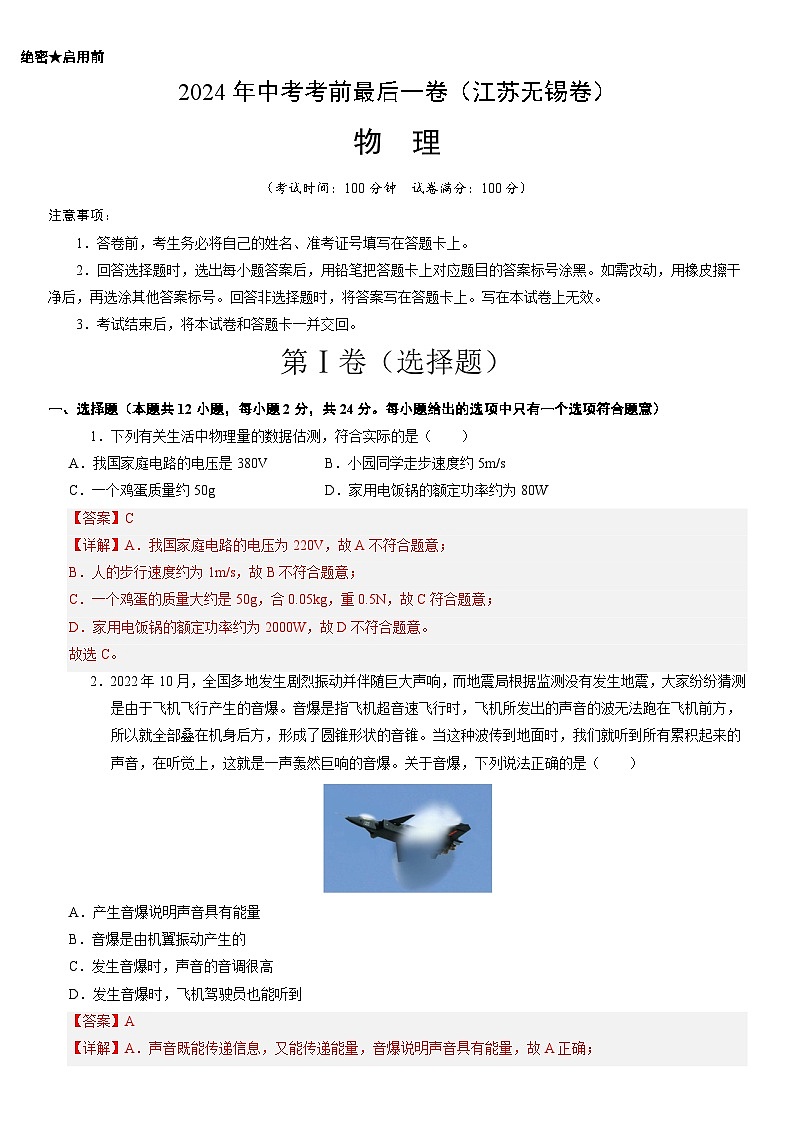

物 理
（考试时间：100分钟 试卷满分：100分）
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑。如需改动，用橡皮擦干净后，再选涂其他答案标号。回答非选择题时，将答案写在答题卡上。写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
第Ⅰ卷（选择题）
一、选择题（本题共12小题，每小题2分，共24分。每小题给出的选项中只有一个选项符合题意）
1．下列有关生活中物理量的数据估测，符合实际的是（ ）
A．我国家庭电路的电压是380VB．小园同学走步速度约5m/s
C．一个鸡蛋质量约50gD．家用电饭锅的额定功率约为80W
【答案】C
【详解】A．我国家庭电路的电压为220V，故A不符合题意；
B．人的步行速度约为1m/s，故B不符合题意；
C．一个鸡蛋的质量大约是50g，合0.05kg，重0.5N，故C符合题意；
D．家用电饭锅的额定功率约为2000W，故D不符合题意。
故选C。
2．2022年10月，全国多地发生剧烈振动并伴随巨大声响，而地震局根据监测没有发生地震，大家纷纷猜测是由于飞机飞行产生的音爆。音爆是指飞机超音速飞行时，飞机所发出的声音的波无法跑在飞机前方，所以就全部叠在机身后方，形成了圆锥形状的音锥。当这种波传到地面时，我们就听到所有累积起来的声音，在听觉上，这就是一声轰然巨响的音爆。关于音爆，下列说法正确的是（ ）
A．产生音爆说明声音具有能量
B．音爆是由机翼振动产生的
C．发生音爆时，声音的音调很高
D．发生音爆时，飞机驾驶员也能听到
【答案】A
【详解】A．声音既能传递信息，又能传递能量，音爆说明声音具有能量，故A正确；
B．声音是由物体振动产生的，音爆是由空气振动产生的，故B错误；
C．发生音爆时，声音大，即声音的响度大，故C错误；
D．音爆是指飞机超音速飞行时，飞机所发出的声音的波无法跑在飞机前方，所以就全部叠在机身后方，飞机驾驶员听不到，故D错误。
故选A。
3．《淮南子•天文训》记载：“方诸见月，则津而为水”。意思是在有月亮的晚上拿一个不浸水的盘，放在露天环境下（有月亮的晚上温度低）。下列现象中与此现象物态变化相同的是（ ）
A．冰箱冷冻室的内壁出现“霜”B．衣柜里防虫用的樟脑丸变小
C．冬天室外行人嘴里呼出“白气”D．使用吹风机吹头发很快吹干
【答案】C
【详解】盘上会结露水，是空气中的水蒸气液化而来的；
A．冰箱冷藏室的内壁结出“霜”，是凝华现象，故A不符合题意；
B．樟脑丸变小是由固态直接变为气态，是升华现象。故B不符合题意；
C．冬天室外行人嘴里呼出“白气”是人呼出的水蒸气遇冷液化成小水珠，故C符合题意；
D．使用吹风机吹头发很快吹干，属于汽化 ，故D不符合题意。
故选C。
4．下列场景的叙述正确的是（ ）
A．甲图中铁轨铺在枕木上，主要是增大火车对地面的压强
B．乙图中用力F压着物块静止在竖直墙上，增大力F，物块受到的摩擦力也变大
C．丙图中用手指托住乒乓球，从漏斗口用力向下吹气同时手移开，乒乓球掉下来
D．丁图中将玻璃管稍微倾斜，玻璃管中水银柱的竖直高度不变
【答案】D
【详解】A．铁轨铺在枕木上，在压力一定时，增大受力面积可以减小对地面的压强，故A错误；
B．由平衡条件知物块受到的摩擦力等于重力G，增大F不会改变摩擦力大小，故B错误；
C．从漏斗口向下用力吹气，乒乓球上方空气流速大压强小，乒乓球下方空气流速小压强大，乒乓球受到向上的压强大于向下的压强，乒乓球不会掉下来，故C错误；
D．在托里拆利实验中，水银柱的高度是指管内水银面到水银槽中水银面的垂直高度，这一高度的大小是由外界大气压决定的，因此不会因倾斜而改变，故D正确。
故选D。

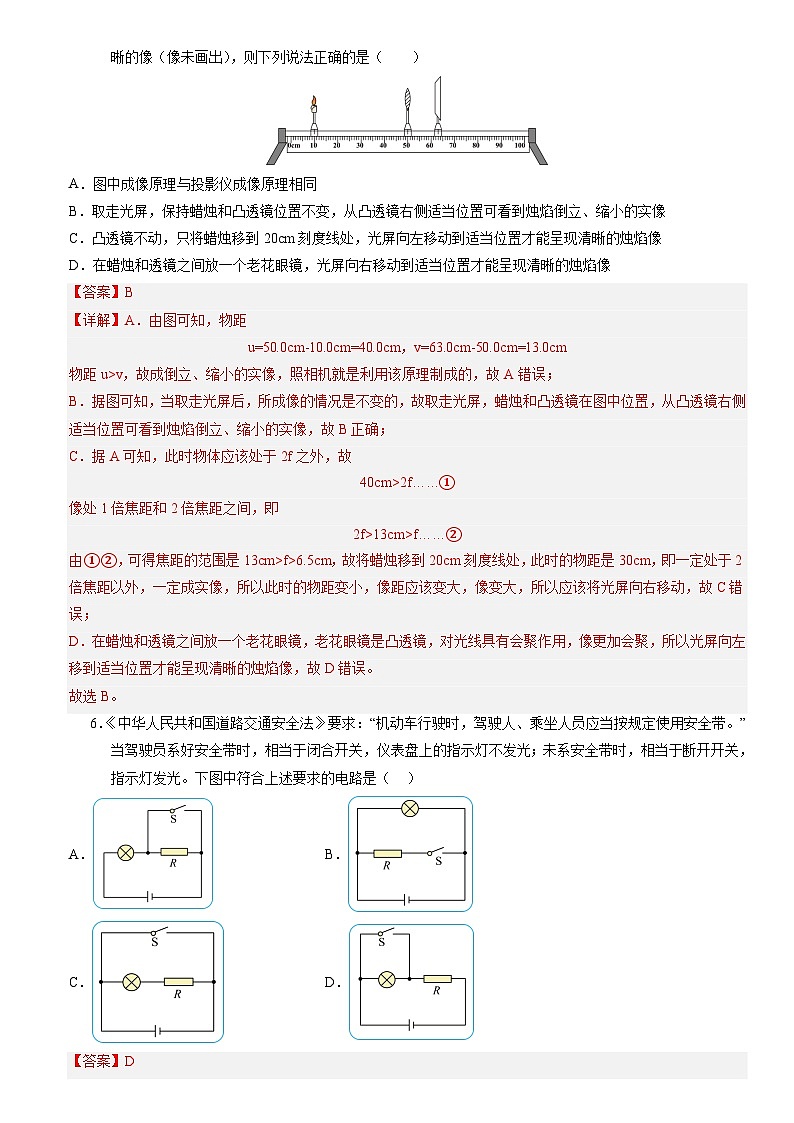

5．探究“凸透镜成像的规律”的实验时，蜡烛、凸透镜、光屏在光具座上图示位置时烛焰恰能在光屏上成清晰的像（像未画出），则下列说法正确的是（ ）
A．图中成像原理与投影仪成像原理相同
B．取走光屏，保持蜡烛和凸透镜位置不变，从凸透镜右侧适当位置可看到烛焰倒立、缩小的实像
C．凸透镜不动，只将蜡烛移到20cm刻度线处，光屏向左移动到适当位置才能呈现清晰的烛焰像
D．在蜡烛和透镜之间放一个老花眼镜，光屏向右移动到适当位置才能呈现清晰的烛焰像
【答案】B
【详解】A．由图可知，物距
u=50.0cm-10.0cm=40.0cm，v=63.0cm-50.0cm=13.0cm
物距u>v，故成倒立、缩小的实像，照相机就是利用该原理制成的，故A错误；
B．据图可知，当取走光屏后，所成像的情况是不变的，故取走光屏，蜡烛和凸透镜在图中位置，从凸透镜右侧适当位置可看到烛焰倒立、缩小的实像，故B正确；
C．据A可知，此时物体应该处于2f之外，故
40cm>2f……①
像处1倍焦距和2倍焦距之间，即
2f>13cm>f……②
由①②，可得焦距的范围是13cm>f>6.5cm，故将蜡烛移到20cm刻度线处，此时的物距是30cm，即一定处于2倍焦距以外，一定成实像，所以此时的物距变小，像距应该变大，像变大，所以应该将光屏向右移动，故C错误；
D．在蜡烛和透镜之间放一个老花眼镜，老花眼镜是凸透镜，对光线具有会聚作用，像更加会聚，所以光屏向左移到适当位置才能呈现清晰的烛焰像，故D错误。
故选B。
6．《中华人民共和国道路交通安全法》要求：“机动车行驶时，驾驶人、乘坐人员应当按规定使用安全带。”当驾驶员系好安全带时，相当于闭合开关，仪表盘上的指示灯不发光；未系安全带时，相当于断开开关，指示灯发光。下图中符合上述要求的电路是（ ）
A．B．
C．D．
【答案】D
【详解】A．无论开关是否闭合，灯均亮，故A不符合题意；
B．开关闭合后灯泡和电阻并联，无论开关是否闭合，灯均亮，故B不符合题意；
C．开关闭合后电源被短路，会损坏电源，故C不符合题意；
D．开关闭合后灯泡被短路，灯不亮，开关断开时，灯泡和电阻串联，灯亮，故D符合题意。
故选D。
7．天平左右两盘各放有一个烧杯（两烧杯相同），烧杯中装有适量的不同液体，体积相同的A、B两球均浸没在液体中，此时天平平衡，两烧杯中的液体深度相同，如图所示。左盘烧杯中液体的密度为ρ甲，右盘烧杯中液体的密度为ρ乙；左侧细线对A球的拉力为F1，右侧细线对B球的拉力为F2。下列说法正确的是（ ）
A．两液体的密度关系为
B．细线的拉力大小关系为
C．细线的拉力大小关系为
D．同时剪断左右两侧的细线后，左右两盘中液体对容器底部压强变化量相等
【答案】A
【详解】A．左右两盘质量相等，根据阿基米德原理则有
①
A球的重力为
②
B球的重力为
③
将②③代入①可得
化简上式
④
由此可得，故A正确；
BC．由②得，由③得，因为，所以，但是A、B两球重力关系不知，所以无法判断、的大小关系，故BC错误；
D．根据沉浮条件可知，剪断左右两侧的细线后，A会上浮至漂浮，最终排开液体的体积变小，液面下降，根据，则甲液体对容器底部压强减小；B会沉底，排开液体的体积不变，液面高度不变，根据，则乙液体对容器底部压强不变。所以同时剪断左右两侧的细线后，左右两盘中液体对容器底部压强变化量不相等。故D错误。
故选A。
8．如图所示电路，电源电压不变。闭合开关后，当滑动变阻器的滑片P向右滑动时（ ）
A．电压表的示数减小，电流表的示数减小B．电压表的示数不变，电流表的示数不变
C．电压表的示数不变，电流表的示数减小D．电压表的示数不变，电流表的示数增大
【答案】C
【详解】由图可知，电阻R1与滑动变阻器R2并联，电压表测量电源电压，则电压表的示数不变。电流表A测量的是干路中的总电流，当滑片向右移动时，电源电压不变，电阻R1的阻值不变，由欧姆定律可知，通过电阻R1的电流I1不变。而滑动变阻器连入的电阻变大，由欧姆定律可知，通过滑动变阻器R2的电流I2变小，干路电流等于各支路电流之和，则干路中的电流I变小，即电流表A的示数变小。故C符合题意，ABD不符合题意。
故选C。
9．如图所示，给手机无线充电时，充电底座内的送电线圈产生变化的磁场，使手机内的受电线圈在该变化的磁场中产生感应电流给手机电池充电。那么送电线圈和受电线圈的原理分别是下图中（ ）
A．②④B．③④C．②③D．①②
【答案】B
【详解】由题意可知，送电线圈产生变化的磁场，其原理是电流的磁效应，受电线圈在变化的磁场中产生感应电流，其原理是电磁感应；①中条形磁铁与小磁针相互吸引，原理是异名磁极相互吸引，②中电路中有电源，其原理是通电导体在磁场中受到力的作用，③是奥斯特实验的装置图，其原理是电流的磁效应，与送电线圈原理相同，④是探究感应电流产生条件的装置图，其原理是电磁感应，与受电线圈的原理相同，故ACD不符合题意，B符合题意。
故选B。
10．如图所示，两只灯泡都不亮。在闭合开关且不拆开导线的情况下，将M接电源“+”极， N依次试触A、B接线柱，发现电压表示数前后两次相等，且接近3V。若故障是由两灯引起的，则可能是（ ）
A．L1、L2都短路
B．L1、L2都断路
C．L1短路且L2断路
D．L1断路且L2短路
【答案】D
【详解】闭合开关，该电路为串联电路，灯泡不亮，说明灯泡短路或电路中有断路故障。在闭合开关且不拆开导线的情况下，将M接电源“+”极，N依次试触A、B接线柱，发现电压表示数前后两次相等，且接近3V，若故障是由两灯引起的；当N接A时，电压表有示数且接近3V，说明L1可能断路；N接B时，电压表有示数且接近3V，说明此段电路有可能断路。若L1短路，则电压表无示数；若L2短路，则L1能亮；因此判断为L1断路，L2短路。
故选D。
11．如图所示，将边长为的实心正方体木块轻轻放入装满水的溢水杯中，木块静止时从杯中溢出水的质量为（，g取）。下列说法中（ ）
①木块受到的浮力为
②木块的密度是
③木块下表面受到水的压强为
④将水换成酒精，溢出酒精的质量为
A．只有①②③正确B．只有①②正确
C．只有②③正确D．只有②③④正确
【答案】A
【详解】①木块受到的浮力
F浮=G排=m排g=0.1kg×10N/kg=1N
故①正确；
②正方体木块的体积
V木=(5×10-2m)3=1.25×10-4m3
因为木块漂浮，所以木块的重力
G木=F浮=1N
因为
G木=m木g=ρ木V木g
所以木块的密度
故②正确；
③正方体木块的底面积
S=(0.05m)2=2.5×10-3m2
浮力产生的实质是物体上下表面受到的压力差，即
F浮=F向上-F向下
木块漂浮，则F向下=0，所以木块下表面受到的压力
F向上=F浮=1N
木块下表面受到水的压强
故③正确；
④将水换成酒精，由于木块的密度等于酒精的密度，木块在酒精中悬浮，木块受到的浮力
F浮酒=G木=1N
由阿基米德原理可知排开酒精的重力
G排酒=F浮酒=1N
溢出酒精的质量为
故④错误。
故选A。
12．如图所示的电路中，R1为定值电阻，电源电压保持不变。闭合开关S后，滑动变阻器滑片P从b端移动到a端的过程中，电压表示数U与电流表示数I的关系图像如图所示，下列判断错误的是（ ）
A．电源电压为6VB．R1的电阻为10Ω
C．滑动变阻器的最大电阻为20ΩD．电路消耗的最小功率为0.8W
【答案】D
【详解】AB．由图甲可知，电阻R1和变阻器R2串联，电压表测R2两端的电压，电流表测电路中的电流。当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，由图乙可知I1=0.6A，电源的电压
U=I1R1=0.6A×R1①
当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，由图乙可知，I2=0.2A，U2=4V，因串联电路中总电压等于各分电压之和，所以，电源的电压
U=I2R1+U2=0.2A×R1+4V②
因电源的电压不变，联立等式①②解得R1=10Ω，电源的电压
U=0.6A×R1=0.6A×10Ω=6V
故AB正确，不符合题意；
C．滑动变阻器的最大阻值
故C正确，不符合题意；
D．电路消耗的最小功率
P=UI2=6V×0.2A=1.2W
故D错误，符合题意。
故选D。
第Ⅱ卷（非选择题）
二、填空题（本题共12个小题，每空1分，共36分。）
13．如图为一款新型地球仪。内嵌喇叭的球体能悬浮在底座上方，利用同名磁极相互 的原理；触摸底座上的功能键发出指令，喇叭的纸盆会因 而产生声音，底座和喇叭通过蓝牙连接，借助 来传输信号。
【答案】 排斥 振动 电磁波
【详解】[1]同名磁极相互排斥、异名磁极相互吸引，球体悬浮利用了同名磁极相互排斥的原理。
[2]声音是由物体的振动产生的，触摸底座上的功能键发出指令，喇叭的纸盆会因振动发出声音。
[3]电磁波可以传递信息，通过蓝牙连接，传输的信号是电磁波信号。
14．2024年1月17日，中国载人航天工程2024年第一次发射圆满完成任务，最强“天空快递”天舟七号货运飞船满载春节大礼包，为神舟十七号航天员乘组送去补给物资和新春祝福。在发射时火箭周围产生大量“白气”，这是
现象（填一种物态变化名称）。航天员在舱内用餐时，闻到了一股饭菜香，这是 现象；用注射器取水后封住前端，用力推活塞，水很难被压缩，说明分子间存在 。
【答案】 液化 扩散 斥力
【详解】[1]在发射时火箭周围产生大量“白气”，是水蒸气遇冷液化形成的。
[2]航天员在舱内用餐时，闻到了一股饭菜香，是因为分子在不停地做无规则运动，这属于扩散现象。
[3]分子间存在引力和斥力。用注射器取水后封住前端，用力推活塞，水很难被压缩，说明分子间存在斥力。
15．小明在测量某消毒液的密度实验操作时，将天平放置在水平桌面上，游码调到标尺左端零刻度线上，天平指针静止时的位置如图甲所示，要使天平平衡，应将平衡螺母向 （选填“左”或“右”）调节，直到天平横梁水平平衡。用调节好的天平测出烧杯和适量消毒液的总质量为108.2g，将烧杯中的消毒液倒出一部分到量筒中，量筒中消毒液面位置如图乙所示，用天平测出剩余消毒液和烧杯的质量如图丙所示，则消毒液的密度为
kg/m3。小华整理实验器材时发现，天平的左盘有一个缺角，则测量结果 （选填“偏大”“偏小”或“仍然准确”）。
【答案】 右 /900 仍然准确
【详解】[1]由甲可知，指针偏向左侧，左边偏重，应将平衡螺母向右调，直至天平水平平衡。
[2]丙中质量为
量筒内液体的质量
量筒内液体的体积，液体的密度
[3]左盘有一个缺角，调节平衡螺母时，使天平两盘质量相等，不影响测量结果。
16．如图甲所示，在空气压缩引火仪的玻璃筒底部放一小团干燥的棉花，快速压下活塞，可观察到棉花着火燃烧，这与四冲程汽油机的 冲程的能量转化相同．如图乙所示是四冲程汽油机工作状态示意图，此时它正处在 冲程。某台汽油机飞轮的转速为2400r/min，该汽油机每秒钟对外做 次功。
【答案】 压缩 做功 20
【详解】[1]在空气压缩引火仪的玻璃筒底部放一小团干燥的棉花，快速压下活塞，可观察到棉花着火燃烧，这说明压缩筒内空气做功，机械能转化为内能，使空气的内能增加，温度升高，达到棉花的着火点，棉花燃烧起来；压火仪实验中，活塞的机械能转化为空气的内能，与内燃机的压缩冲程相似。
[2]由图乙可知，两个气门都关闭，活塞下行，为做功冲程。
[3]四冲程汽油机的飞轮转速为
2400r/min=40r/s
则该飞轮每秒钟转40圈。因为一个工作循环飞轮转2圈，完成四个工作冲程，做功1次，所以飞轮转40圈，共完成20个工作循环，做功20次。
17．如图所示是一款消防应急照明灯，如表是它的铭牌。当外部电路有电时应急灯不亮，停电时两盏应急灯同时亮，应急灯的两盏灯泡是 联的。应急灯电池充满电后，储存电能 J，可让两盏灯泡持续正常工作 h。
【答案】 并 5.4×104 2.5
【详解】[1]应急灯中两个灯泡工作时互不影响，应急灯的两个灯泡是并联的。
[2]应急灯的电池充满电后，储存电能
W=UIt=6V×2500×10-3A×3600s=5.4×104J
[3]让两盏灯泡持续正常发光的时间为
18．小明用一个焦距不大的凸透镜自制了一架如图所示的成像装置，外壳的长度为 16cm。 若将凸透镜对准窗外景物，在外壳内前后移动内纸筒，在半透明膜上可以得到景物 （选填“放大”或“缩小”）的像；若要使近处的物体也能在半透明膜上成像，则小明所选的凸透镜的焦距应不超过 cm；若将凸透镜换为带小孔的不透明纸板，在同一位置观察同一个物体时，物体在半透明膜上成像形状 （选填“改变”或“不变”）。
【答案】 缩小 8 不变
【详解】[1]根据题意知道，若将凸透镜对准窗外景物，此时物距远大于2f，在外壳内前后移动内纸筒，在半透明膜上可以得到景物倒立缩小的实像。
[2]当凸透镜物距最小时，像距最大，根据题意知道，外壳的长度为 16cm，所以成实像时最大像距为16cm，且满足
由此可知
[3]在同一位置观察同一个物体时，若将凸透镜换为带小孔的不透明纸板，则会发生小孔成像，物体在半透明膜上成实像，形状不变。
19．在如下图所示的三幅图中，图A是工作中的四冲程内燃机，内燃机此时正处于 冲程；图B中闭合开关后，小磁针转动，说明 ；图C中金属棒ab沿竖直方向上下移动，电路中 （选填：“会”或“不会”）产生感应电流。
【答案】 做功 通电导线周围存在磁场 不会
【详解】[1]图A中两个气门关闭，活塞向下运动，是做功冲程。
[2]图B中闭合开关后，导线中有电流通过，小磁针转动，说明通电导线周围存在磁场。
[3]图C中金属棒ab沿竖直方向上下移动，没有切割磁感线，不会产生感应电流。
20．图甲中均匀木板AB重为8N、长为20cm，恰好有一半伸出水平桌面静止，在B端施加一个始终竖直向上的力F，当F= N时，木板中点O恰好离开桌面；缓缓抬起B端的过程中，F的力臂变 ，如图乙，若在A端放一重为10N、边长为2cm的均匀物体M，M左端与木板A端对齐，向右缓慢推动木板 cm，AB恰好翻倒。
【答案】 4 小 5
【详解】[1][2]由题意得，此时相当于以A点为支点的杠杠，阻力臂为lAO，由杠杠平衡条件可得
根据力臂是支点到力的作用线的距离可得，随着B端抬起，而F的方向始终竖直向上，F的力臂会逐渐变小。
[3]由图可得，放入重物后，重物重心到O点的距离为
设向右缓慢推动木板移动L，AB恰好翻倒，此时桌子边缘为支点，动力为木板的重力，则有
21．如图甲所示是亮亮家的电能表，电能表上的一个数据看不清楚。亮亮将一个电饭煲单独接在清零的计量插座上工作，屏幕显示如图乙所示。已知电费单价为0.5元，后该电能表的读数应为 ，该电饭煲的实际功率为 W。若电路中只有这个电饭煲工作，在此过程中，观察到电能表的指示灯闪烁了1600次，则这个电能表看不清的数据应该标的是 。
【答案】 8634.5 500 1600
【详解】[1][2]电饭煲在2h内消耗的电能为
原来电能表的读数为，故后该电能表的读数应为
该电饭煲的实际功率为
[3]若电路中只有这个电饭煲工作，在此过程中，观察到电能表的指示灯闪烁了1600次，消耗的电能为，则这个电能表看不清的数据应该标的是1600。
22．小明在“制作模拟调光灯”活动中设计了图甲电路，电阻丝粗细均匀，灯泡标有“10V”字样。闭合开关后，滑片从最左端A滑到最右端B的过程中，灯泡的I—U关系图像（实线部分）如图乙，电阻丝AB的阻值不随温度变化。则灯泡的额定项率为 W。滑片在A端时，灯泡1min消耗的电能为 J。当灯泡实际功率为1.2W时，电阻AB连入电路的阻值为 Ω。
【答案】 4 24 20
【详解】[1]由图乙可知，当灯泡电压为额定电压10V时，额定电流为0.4A，则灯泡的额定功率为
[2]当滑片在A端时，电路中电流最小，由图乙可知，最小电流为，此时灯泡两端电压为，则灯泡1min消耗的电能为
[3]如图乙可知，当灯泡实际功率为1.2W时，灯泡两端电压为，通过的电流为，则根据乙图可知，滑片在B端时，灯泡两端电压为电源电压为10V，则滑动变阻器两端电压为
则电阻AB连入电路的阻值为
23．如图所示，甲、乙是两个完全相同的底面积为、高为10cm的柱形容器，分别装有体积相同的水和酒精，液体的深度都是9cm，此时水对甲容器底部的压强为 Pa，乙容器中酒精的质量为 kg。将一底面积为的圆柱体A轻放入甲容器中，溢出280g的水；将它取出擦干后，再轻轻放入乙容器中，溢出240g的酒精，则圆柱体A的密度为 。（，，g取）
【答案】 900 0.72
【详解】[1]此时水对甲容器底部的压强为
[2]乙容器中酒精的质量为
[2]放入A前，两容器空余体积均为
把A放入水中，A受到的浮力为
把A放入酒精中，A受到的浮力为
①若A在水和酒精中都漂浮，则
不成立；
②若A在水和酒精中都沉底，则
不成立；
③所以，A在水中漂浮，在酒精中沉底，则
A的体积为
A的密度为
，成立。
综上，圆柱体A的密度为。
24．在如图所示的电路中，电源电压为4.5V保持不变，电压表量程0~3V，电流表量程0~0.6A，滑动变阻器R的规格是“10Ω1A”，灯泡L标有“”字样，若闭合开关S，两电表示数均不超过所选的量程，灯泡两端电压不允许超过额定电压，不考虑灯丝电阻的变化，则电流表的示数变化范围是 ，灯泡消耗的最小功率为 W，电路消耗的最大总功率为 。
【答案】 0.3~0.5 0.45 2.25
【详解】由图得，灯泡与变阻器串联，电流表测量电路电流，电压表测量灯泡电压。
[1]由欧姆定律得，灯泡的电阻为
当变阻器接入电路中电阻最大为10Ω时，电路中电阻最大，电流最小，为
当灯泡正常发光时，电路电流最大，为0.5A，电流表的示数变化范围是0.3~0.5A。
[2]灯泡消耗的最小功率为
[3]电路消耗的最大总功率为
三、解答题（本题共6个小题，共40分。其中26、30题应写出必要的解题过程）
25．（6分）按要求作图：
（1）如图所示，手机置于水平桌面上，食指正向手机底端滑动屏幕。请画出此时屏幕对手指支持力F和摩擦力f的示意图。（O点是力的作用点）
（2）如图所示，一束紫光和一束红光平行入射到一块矩形玻璃砖上，它们之间的距离为d。请画出经玻璃砖折射后，红光和紫光的光路。（紫光的偏折能力比红光强）
（3）根据图中通电螺线管的N极，标出磁感线的方向，在括号内标出电源的正、负极。
【答案】（1） （2）
（3）
【解析】（1）手机置于水平桌面上，食指正向手机底端滑动屏幕。此时屏幕对手指支持力F，作用在手与手机的点上，方向垂直与接触面向上；屏幕对手指摩擦力f作用在手与手机的点上，方向水平向左，过作用点分别做竖直向上、水平向左的带箭头的线段，分别表示支持力、摩擦力，如图所示：
（2）光由空气斜射入玻璃砖发生折射，折射光线靠近法线，折射角小于入射角。红光和紫光平行入射到玻璃砖，入射角相等，但由于紫光的偏折能力比红光强，红光折射角大于紫光折射角；光从玻璃砖斜射入空气中，折射光线远离法线，折射角大于入射角。由于入射光线平行，根据折射规律可知，从玻璃砖出来的两条光线仍然平行，但它们之间的距离小于d，如图所示：
（3）磁体周围的磁感线从N极出发回到S极，所以磁感线的方向从左往右，根据右手螺旋定则可知，电源正极在电源的右侧，如图所示
26．（6分）深圳比亚迪公交车的充电桩充电电压为380V，充电功率为76kW。一台公交车的电池储量为100kW·h，公交车运行一趟全程共20km。在这个过程中，若公交车所受阻力恒定为1500N，能量转化中损失忽略不计（g取10N/kg）。求：
（1）充电桩充电电流为多大？
（2）该公交车匀速行驶一趟的过程中牵引力做的功为多少？
（3）公交车运行一趟因停靠站点和红灯共刹车40次，每次刹车时，可以将3×104J的动能回收并储存到电池中。则该车充满一次电最多能跑几趟该公交线路？（从始发站到终点站算1趟，返回算第2趟）。
【答案】（1）200A；（2）3×107J：（3）12趟
【详解】解：（1）充电桩充电电流
（2）车匀速直线行驶，拉力和阻力是一对平衡力，根据二力平衡，公交车所受的牵引力
F=f=1500N
则公交车匀速行驶一趟牵引力所做的功
W=Fs=1500N×20×103m=3×107J
（3）行驶1趟公交车耗能
W耗=Fs-W收=fs′-W收=3×107J-40×3×104J=2.88×107J
该车充满一次电的电能
W=Pt=100×1000W×3600s=3.6×108J
充满一次电最多能跑趟数
该车充满一次电最多能跑12趟该公交线路。
答：（1）充电桩充电电流200A；
（2）公交车匀速行驶一趟牵引力所做的功3×107J：
（3）该车充满一次电最多能跑12趟该公交线路。
27．（6分）小明在做“探究凸透镜成像规律”的实验时，所用的器材有：带刻度尺的光具座、凸透镜、光屏、蜡烛和火柴等。
（1）实验前，小明调节 、凸透镜、光屏的中心在同一高度；
（2）如图甲所示，将一束平行光正对凸透镜照射，当光屏上出现一个 的光斑时停止移动光屏，可测出凸透镜的焦距是 cm；
（3）小明在某次实验中，将蜡烛、凸透镜、光屏放在光具座上如图乙所示的位置，光屏上呈现清晰的像，此像是倒立、 （选填“放大”、“缩小”或“等大”）的实像；
（4）保持蜡烛位置不变，移动凸透镜至如图丙所示位置，无论怎样移动光屏都在光屏上看不到烛焰的像，则人眼在图中 （选填“A”或“B”）处能观察到烛焰的像；
（5）将图乙中的透镜换成焦距f＝5cm的凸透镜，光屏上烛焰的像变模糊。若不移动蜡烛，在蜡烛和凸透镜之间放置一个度数适当的 （选填“近视”或“远视”）眼镜的镜片，光屏上也会重新出现烛焰清晰的像。
【答案】 烛焰 最小、最亮 10.0 放大 B 近视
【详解】（1）[1]为了使像成在光屏的中央，应调整烛焰中心、凸透镜中心、光屏的中心在同一高度。
（2）[2][3]平行光线经过凸透镜后会聚于一点，这一点就是焦点，也就是最小最亮的光斑的位置，焦点到光心的距离是焦距，由图甲可知，该凸透镜的焦距为
f=50.0cm-40.0cm=10.0cm
（3）[4]由图可知，此时物距
25.0cm-10.0cm=15.0cm
位于一倍焦距和二倍焦距之间时，成倒立、放大的实像。
（4）[5]由图可知，此时物距
17.0cm-10.0cm=7.0cm
物距小于焦距，成正立、放大的虚像，像物同侧，应该在B处观察。
（5）[6]将图甲中的透镜换成焦距f=5cm的凸透镜，焦距变小，折射能力变大，像会提前会聚，在光屏的前方，相当于近视眼，可以配戴凹透镜，即近视镜，使光线发散，成的像向右移动。
28．（7分）如图所示，在“探究滑动摩擦力大小与什么因素有关”的实验中：
（1）实验过程中，必须用弹簧测力计沿 方向拉着物块A做 运动；
（2）在甲、乙、丙所示图中，分别用，，的拉力，拉着物块A匀速前进。分析甲、乙两图可得：在接触面粗糙程度相同时， 越大，滑动摩擦力越大；分析 两图可得：在压力一定时，接触面粗糙程度越大，滑动摩擦力越大；
（3）大量实验进一步证明：在接触面粗糙程度相同时，滑动摩擦力大小与压力大小成正比。在丙图中物块A上叠放一块与A相同的物块B，用弹簧测力计拉着物块A，使物块B随A一起匀速前进（如图丁所示），此时弹簧测力计示数为F4，则F4= N；此运动过程中，物块B受到的摩擦力为 N；
（4）小华将木块沿竖直方向截去一半后，测得木块所受的滑动摩擦力变为原来一半。他由此得出：滑动摩擦力的大小随接触面积的减小而减小。他的探究过程存在的问题是 。
【答案】 水平 匀速直线 压力 甲、丙 3 0 没有控制压力大小相同
【详解】（1）[1]实验过程中，必须用弹簧测力计沿水平方向拉动木块做匀速直线运动，木块处于平衡状态，根据二力平衡的条件，拉力和摩擦力平衡，大小才相等。
（2）[2]实验中物体对支持面的压力大小等于物体的重力大小，甲、乙两图，接触面粗糙程度相同，乙的压力大于甲的压力，拉力大于甲的拉力，可得结论：在接触面粗糙程度相同时，压力越大，滑动摩擦力越大。
[3]甲、丙两图，压力相同，丙比甲接触面粗糙，丙的拉力大于甲的拉力，可得：在压力一定时，接触面粗糙程度越大，滑动摩擦力越大。
（3）[4]在接触面粗糙程度相同时，滑动摩擦力大小与压力大小成正比，丁与丙的接触面粗糙程度相同，丁的压力是丙的2倍，所以摩擦力是丙的2倍，拉力也是丙的2倍，应为
[5]因B相对于A做匀速直线运动，没有相对运动的趋势，此运动过程中，物块B受到的摩擦力为0N。
（4）[6]研究滑动摩擦力的大小随接触面积的关系，应控制压力大小和接触面的粗糙程度相同，小华将木块沿竖直方向截去一半后，压力大小也为原来的一半，没有控制压力大小相同，他由此得出：滑动摩擦力的大小随接触面积的减小而减小是错误的。
29．（7分）小明发现家中有一段足够长且粗细均匀的电阻丝，他想用来制作电加热器。不考虑电阻丝阻值随温度的变化。
（1）小明截取5cm长电阻丝，用图1电路来测量其阻值R0。
①用笔画线代替导线，请在图中将实验电路连接完整；
②闭合开关前，滑动变阻器的滑片应置于最 端；
③小明根据实验数据得到的U-I图线如图2所示，则R0= Ω。
（2）小明选择以下器材制作电加热器：熔断器（允许通过的最大电流为12A）；R1、R2是从上述电阻丝中截取的两段，R1长22cm；开关若干；导线若干。
①电阻丝R1= Ω；
②图3是小明制作的电加热器，其低温挡功率为880W，则R2长度为 cm；
③小明将图3改装成图4所示的电加热器。他调试时发现该电加热器不能正常工作，你认为原因是 ；
④解决③中问题后，小明利用选择的器材又对图4电加热器进行改装，使其具有“四挡”调温功能，请帮他在图5虚线框内画出改装电路图。
【答案】 右 5 22 33 见解析
【详解】（1）[1]动变阻器、电流表与电阻丝串联接入电路，滑动变阻器应该一个上接线柱和一个下接线柱接入电路，电路图如图所示：
[2]为了保护电路，闭合开关前，滑动变阻器滑片要处于阻值最大处，所以滑动变阻器的滑片应置于最右端。
[3]由图2可知，当R0两端的电压为3V时，通过R0的电流为0.6A，根据欧姆定律的计算公式可知，R0的阻值为
（2）[4]R0是一根5cm长的电阻丝，则电阻丝每1cm的电阻值为1Ω，则电阻丝R1的阻值
R1=22cm×1Ω/cm=22Ω
[5]由图3可知，当开关S1闭合、S2断开时，R1、R2串联，根据串联电路的电阻特点可知，此时电路中的总电阻最大，由电功率的计算公式可知，此时电路中的总功率最小，电加热器处于低温挡；所以低温挡工作时电路中的总电阻为
根据串联的电路的电阻特点可知，R2的阻值
R2=R-R1=55Ω-22Ω=33Ω
则R2的长度为
[6]由图4可知，当开关S1、S2都闭合时，R1、R2并联，根据并联电路的电阻特点可知，此时电路中的总电阻最小，根据
可知，此时电路中的总功率最大，电加热器处于高温挡；根据并联电路的电流特点可知，高温挡工作时，干路的总电流
根据题意可知，熔断器允许通过的最大电流为12A，则高温挡工作时熔断器会熔断，所以该电加热器不能正常工作。
[7]根据电功率的计算公式可知，当电路中的电阻改变时，电路中的功率发生改变，据此设计四个不同电阻的电路，实现使其具有“四挡”调温功能，由于R1、R2的阻值不相等，当只有R1或只有R2工作时，分别是一个挡位，当R1、R2串联时是一个挡位，当R1、R2并联时是一个挡位，电路图如图所示：
30．（8分）阅读短文，回答问题。
AG600“鲲鹏”号
中国自主研制的首架水陆两栖大飞机AG600“鲲鹏”是一款民用灭火和水上救援大飞机。AG600可以在20秒内一次汲水12吨，单次投水救火面积可达4000余平方米；还可以在2米高海浪的复杂气象条件下实施水面救援行动，水上应急救援一次可救护50名遇险人员。
飞机的部分参数如下表所示：
（1）AG600飞机在空中飞行时向后喷出高温高压气体使飞机高速向前飞行，这说明 ，机翼设计成如图2所示的截面图，当飞机水平飞行时，机翼上方空气速度大，压强 ；
（2）“鲲龙”AG600以最大起飞质量静止在水面时受到的浮力可达 N，在水面将2名遇险人员救到飞机上后，该飞机受到的浮力将 （选填“变大”、“不变”或“变小”）；（g＝10N/kg）
（3）飞机利用测距传感器来判断离地高度，若某测距传感器的阻值与离地高度h的关系为（h的单位为米），如图3所示的检测电路,电源输出的电流恒定，定值电阻R1为200Ω，当电流表示数为0.09A，电压表示数为6V时，则此时传感器的阻值R2是多少Ω，飞机所在高度为多少m。
【答案】 力的作用是相互的 小 6×105 变大 100 300
【详解】（1）[1]飞机在空中飞行时向后喷出高温高压气体使飞机高速飞行，是高温高压的气体给了飞机动力，所以说明力的作用是相互的。
[2]当飞机水平飞行时，机翼上方空气流速大，压强小，机翼下方空气流速小，压强大，使飞机受到向上的升力。
（2）[3][4]最大起飞质量静止在水面时受到的浮力
F浮=G最大=m最大g=60×103kg×10N/kg=6×105N
在水面将2名遇险人员救到飞机上后，飞机漂浮，由于飞机的总重力变大，可知飞机受到的浮力将变大。
（3）[5][6]由图3可知，R1、R2并联，由题意可知电源电压
U=U1=U2=6V
根据欧姆定律可知通过R1的电流
根据并联电路电流规律可知通过R2的电流
I2=I-I1=0.09A-0.03A=0.06A
由欧姆定律可知，传感器的R2阻值
由题意可知，测距传感器的阻值与离地高度h的关系为
当R2=100Ω时，飞机飞行的高度
h=6×(R2-50)m=6×50m=300m
额定电压：AC220V 50Hz
单个灯泡规格：6V 3W
电池：6V 2500mAh
WJ6发动机数量
4台
最大起飞质量
60t
最大巡航速度
500km/h
最大航程
4500km
