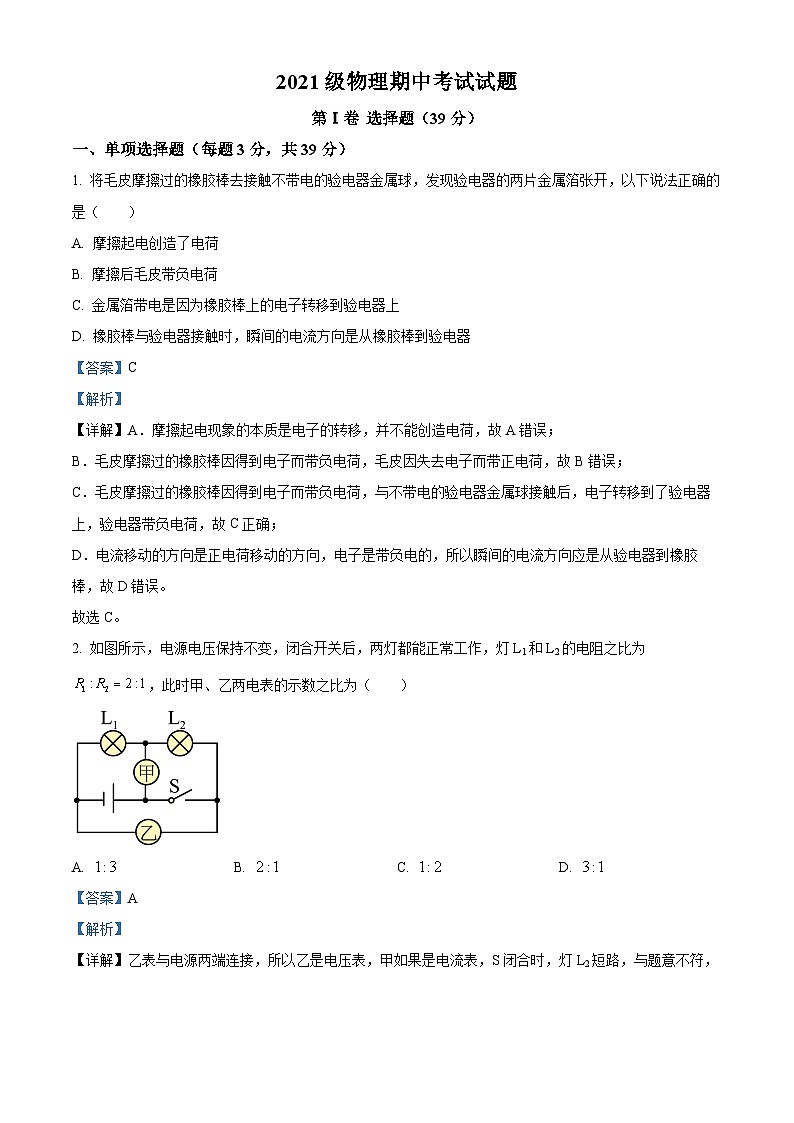

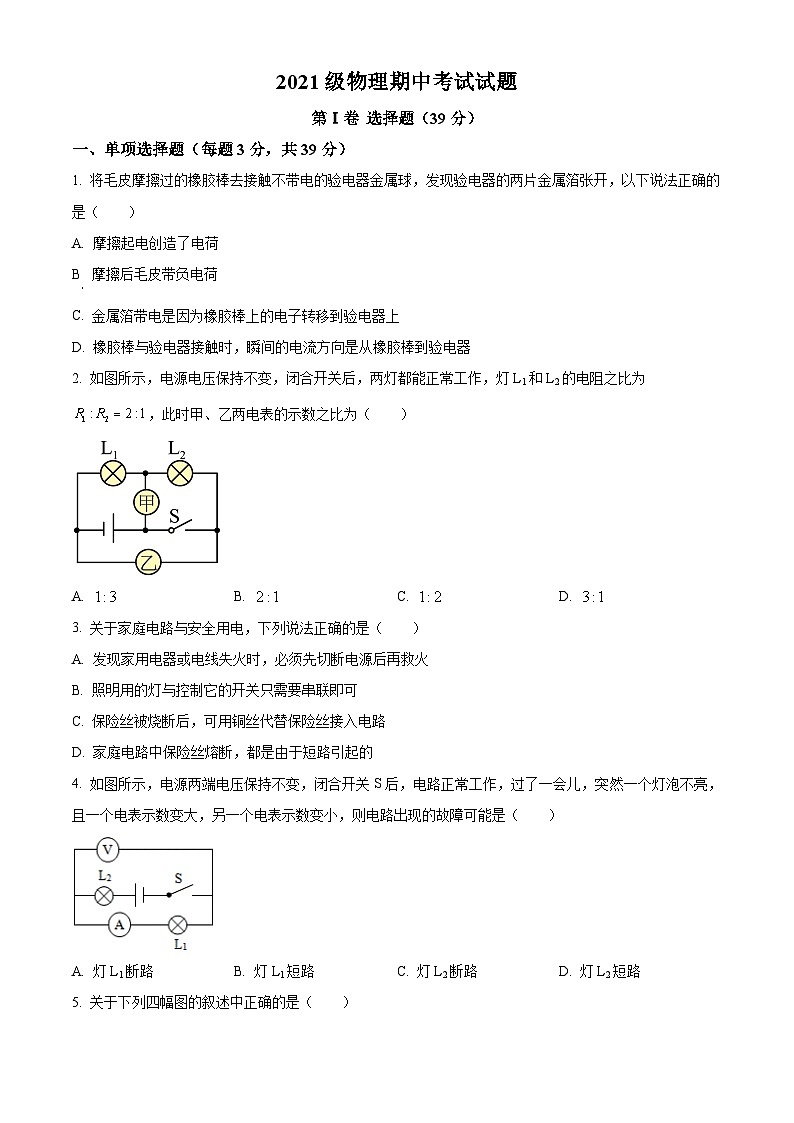

四川省眉山市仁寿县实验中学2023-2024学年九年级下学期4月期中物理试题（原卷版+解析版）

这是一份四川省眉山市仁寿县实验中学2023-2024学年九年级下学期4月期中物理试题（原卷版+解析版），文件包含四川省眉山市仁寿县实验中学2023-2024学年九年级下学期4月期中物理试题原卷版docx、四川省眉山市仁寿县实验中学2023-2024学年九年级下学期4月期中物理试题解析版docx等2份试卷配套教学资源，其中试卷共33页， 欢迎下载使用。
一、单项选择题（每题3分，共39分）
1. 将毛皮摩擦过的橡胶棒去接触不带电的验电器金属球，发现验电器的两片金属箔张开，以下说法正确的是（ ）
A. 摩擦起电创造了电荷
B. 摩擦后毛皮带负电荷
C. 金属箔带电是因为橡胶棒上的电子转移到验电器上
D. 橡胶棒与验电器接触时，瞬间的电流方向是从橡胶棒到验电器
【答案】C
【解析】
【详解】A．摩擦起电现象的本质是电子的转移，并不能创造电荷，故A错误；
B．毛皮摩擦过的橡胶棒因得到电子而带负电荷，毛皮因失去电子而带正电荷，故B错误；
C．毛皮摩擦过的橡胶棒因得到电子而带负电荷，与不带电的验电器金属球接触后，电子转移到了验电器上，验电器带负电荷，故C正确；
D．电流移动的方向是正电荷移动的方向，电子是带负电的，所以瞬间的电流方向应是从验电器到橡胶棒，故D错误。
故选C。
2. 如图所示，电源电压保持不变，闭合开关后，两灯都能正常工作，灯L1和L2的电阻之比为，此时甲、乙两电表的示数之比为（ ）
A. B. C. D.
【答案】A
【解析】
【详解】乙表与电源两端连接，所以乙是电压表，甲如果是电流表，S闭合时，灯L2短路，与题意不符，故甲也是电压表，甲表测L2的电压，乙表测电源电压，两灯串联，，根据串联分压原理可知
根据串联电路总电压等于各用电器两端的电压之和可得，甲、乙两电表的示数之比为
故A符合题意，BCD不符合题意。
故选A。
3. 关于家庭电路与安全用电，下列说法正确的是（ ）
A. 发现家用电器或电线失火时，必须先切断电源后再救火
B. 照明用的灯与控制它的开关只需要串联即可
C. 保险丝被烧断后，可用铜丝代替保险丝接入电路
D. 家庭电路中保险丝熔断，都是由于短路引起的
【答案】A
【解析】
【详解】A．发现家用电器或电线失火时，为保护自身安全，必须先切断电源后再救火，故A正确；
B．除了照明用的灯与控制它的开关串联外，开关要连接火线，再接用电器，这样能够起到防触电作用，故B错误；
C．保险丝被烧断后，当用细铜丝代替后，细铜丝的熔点很高，温度即使升高到一定程度，它也不会自动熔断，起不到保护电路的作用，故C错误；
D．家庭电路中保险丝熔断，可能是由于短路或用电器总功率过大引起的，故D错误。
故选A。
4. 如图所示，电源两端电压保持不变，闭合开关S后，电路正常工作，过了一会儿，突然一个灯泡不亮，且一个电表示数变大，另一个电表示数变小，则电路出现的故障可能是（ ）
A. 灯L1断路B. 灯L1短路C. 灯L2断路D. 灯L2短路
【答案】B

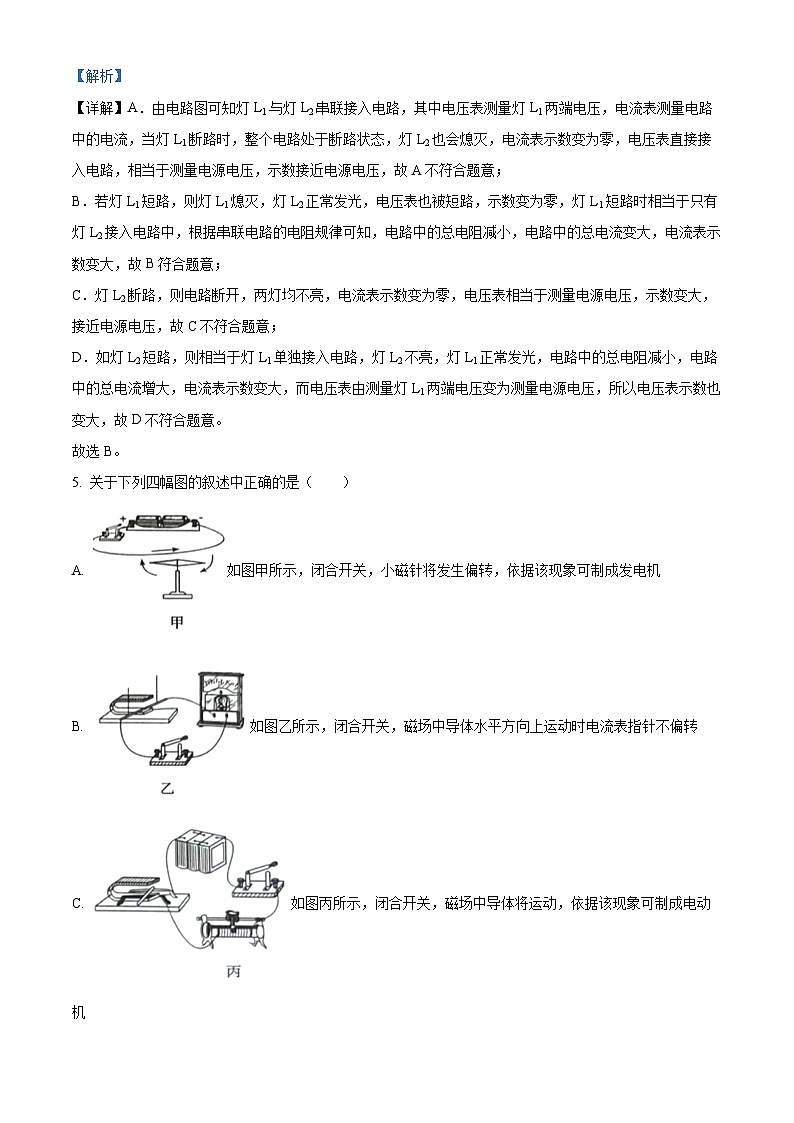

【解析】
【详解】A．由电路图可知灯L1与灯L2串联接入电路，其中电压表测量灯L1两端电压，电流表测量电路中的电流，当灯L1断路时，整个电路处于断路状态，灯L2也会熄灭，电流表示数变为零，电压表直接接入电路，相当于测量电源电压，示数接近电源电压，故A不符合题意；
B．若灯L1短路，则灯L1熄灭，灯L2正常发光，电压表也被短路，示数变为零，灯L1短路时相当于只有灯L2接入电路中，根据串联电路的电阻规律可知，电路中的总电阻减小，电路中的总电流变大，电流表示数变大，故B符合题意；
C．灯L2断路，则电路断开，两灯均不亮，电流表示数变为零，电压表相当于测量电源电压，示数变大，接近电源电压，故C不符合题意；
D．如灯L2短路，则相当于灯L1单独接入电路，灯L2不亮，灯L1正常发光，电路中的总电阻减小，电路中的总电流增大，电流表示数变大，而电压表由测量灯L1两端电压变为测量电源电压，所以电压表示数也变大，故D不符合题意。
故选B。

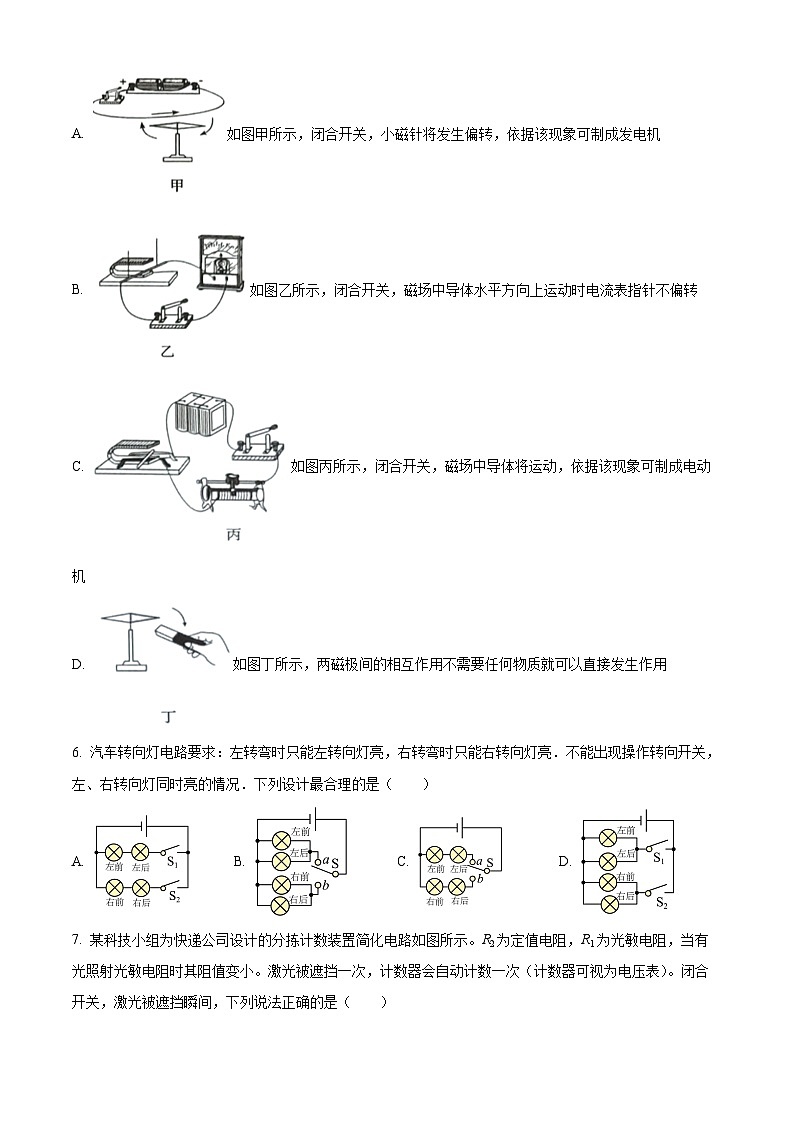

5. 关于下列四幅图的叙述中正确的是（ ）
A. 如图甲所示，闭合开关，小磁针将发生偏转，依据该现象可制成发电机
B. 如图乙所示，闭合开关，磁场中导体水平方向上运动时电流表指针不偏转
C. 如图丙所示，闭合开关，磁场中导体将运动，依据该现象可制成电动机
D. 如图丁所示，两磁极间的相互作用不需要任何物质就可以直接发生作用
【答案】C
【解析】
【详解】A．甲图的实验是演示奥斯特实验，该实验说明电流周围存在磁场，且磁场方向跟电流方向有关，故A错误；
B．闭合电路的一部分导体要在磁场在做切割磁感线运动时，电路中无电流产生，由图乙知道，磁场中导体水平方向上运动时，若向左右运动，切割磁感线，会产生感应电流，即电流表指针偏转，故B错误；
C．丙图演示的是通电导体在磁场中要受到力的作用，它是电动机的工作原理图，故C正确；
D．丁图中，小磁针与条形磁体间的磁体间力的作用是通过磁场来实现的，即不能说它们之间没有物质，故D错误。
故选C。
6. 汽车转向灯电路要求：左转弯时只能左转向灯亮，右转弯时只能右转向灯亮．不能出现操作转向开关，左、右转向灯同时亮的情况．下列设计最合理的是（ ）
A. B. C. D.
【答案】B
【解析】
【详解】根据生活常识知道，汽车的每一侧各有两个转向灯，一共有4个灯泡；由题知道，左、右侧的两个灯泡必须能各自独立工作且互不影响，即同一侧的一个灯泡损坏时，另一灯泡仍然会发光，所以每一侧的两个灯泡是并联的，故AC错误；又因为在操作过程中，不能出现左、右转向灯同时亮的情况，所以电路中只能有一个控制开关，故B正确，D错误，故选B．
7. 某科技小组为快递公司设计的分拣计数装置简化电路如图所示。R2为定值电阻，R1为光敏电阻，当有光照射光敏电阻时其阻值变小。激光被遮挡一次，计数器会自动计数一次（计数器可视为电压表）。闭合开关，激光被遮挡瞬间，下列说法正确的是（ ）
A. 电阻R1的阻值变小B. 通过R2的电流变大
C. 电阻R1两端的电压变大D. 电阻R2两端的电压变大
【答案】C
【解析】
【详解】由图可知两电阻串联，计数器（电压表）测R1的电压，已知当有光照射时电阻变小，故激光被迟挡瞬间电阻R1变大，由串联电阻的规律，电路的总电阻变大，电路的电流变小，根据U=IR，R1的电压变大，由串联电路电压的规律可知，R2两端的电压变小，故ABD错误，C正确。
故选C。
8. 如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断．用试电笔测试灯头的两端C、D，发现这两处都能使试电笔的氖管发光，再用试电笔测试B处氖管不发光．若电路中只有一处故障，则（ ）
A AC段某处断路B. BD段某处断路C. 电灯L断路D. 电灯L短路
【答案】B
【解析】
【详解】AC段某处断路时，则试电笔接触D点时，氖管不发光，故A错误；
BD段某处断路，则试电笔接触CD点时，氖管发光，接触B点时不发光，故B正确；
电灯L断路，则试电笔接触D点时，氖管不发光，故C错误；
D、电灯L短路，则电源短路，电路中电流过大，保险丝会熔断，与题意不符，故D错误；故应选B
9. 在如图所示的电路中，电源电压保持不变，当开关S闭合，滑动变阻器滑片P向左移动时，电流表和电压表的示数的变化分别为（ ）
A. 电流表示数变小，电压表的示数不变
B. 电流表的示数变大，电压表的示数不变
C. 电流表的示数变大，电压表的示数变大
D. 电流表的示数变小，电压表的示数不变
【答案】B
【解析】
【详解】分析电路图可知，定值电阻与滑动变阻器并联接入电路中，其中电压表测量电源电压，电流表测量干路电流，因此无论如何移动滑片P，电压表的示数都不变，大小为电源电压大小，而向左移动滑片P时，滑动变阻器接入电路中的电阻变小，由电阻并联的特点可知，电路中的总电阻变小，则由欧姆定律可知电路中的总电流变小，所以电流表示数变小。
故选B。
10. 如图所示，电源电压不变，下列说法正确的是（ ）
A. 只闭合S1，将P向右移动，电流表示数变大，电压表示数变小
B. 闭合S1、S2，断开S3，将P向左移动，R1消耗的功率增大
C. 闭合S1、S3，断开S2，将P向左移动，电压表的示数为零，电流表示数变小
D. 开关都闭合，将P向左移动，L消耗的功率不变，R2消耗的功率变小
【答案】B
【解析】
【详解】A．由电路图可知，只闭合S1时，滑动变阻器与定值电阻串联接入电路中，电流表测量电路中的电流，电压表测量滑动变阻器两端电压，当滑动变阻器滑片P向右移动时，滑动变阻器接入电路中的电阻变大，电路中的总电阻变大，则由欧姆定律可得，电路中的总电流变小，电流表示数变小，由串联电路的分压原理可知滑动变阻器两端电压变大，电压表示数变大，故A错误；
B．闭合S1、S2，断开S3时，可知定值电阻与小灯泡并联，再整体与滑动变阻器串联接入电路，其中电流表测量干路电流，电压表测量滑动变阻器两端电压，此时将滑片P向左移动时，滑动变阻器接入电路中的电阻减小，根据分压原理可知，其电压减小，则定值电阻与小灯泡两端的电压增大，根据电功率推导式
可知，R1消耗的功率增大，故B正确；
C．闭合S1、S3，断开S2时，由电路图可知只有定值电阻R1接入电路中，滑动变阻器与电压表均被短路，因此电压表示数为零，无论怎样移动滑片P电流表示数都不变，故C错误；
D．当开关都闭合时，可知定值电阻与小灯泡并联接入电路中，电流表测干路电流，电压表与滑动变阻器都被短路，因此无论怎样移动滑片P，灯泡L消耗的功率都不变，而滑动变阻器R2不消耗功率，故D错误。
故选B。
11. 某同学在课外活动中设计了如图所示的电路，关于该电路的说法正确的是（ ）
A. 只闭合S1，R2的滑片从左向右移动时，电压表示数减小，电流表示数变大
B. 只闭合S2，R2的滑片从左向右移动时，电压表示数增大，电流表示数减小
C. 滑片在R2的最左端时，先闭合S1，再闭合S2，电压表示数不变，电流表示数减小
D. 滑片在R2的最右端时，先闭合S1，再闭合S2，电压表示数减小，电流表示数变大
【答案】D
【解析】
【详解】A．由图可知，只闭合S1时，R1和R2串联，电压表测R1两端电压，当R2的滑片从左向右移动时，R2接入电路的电阻变大，电路的总电阻变大，电源电压一定，由欧姆定律可知电路中的电流变小，电流表示数变小，根据U1=IR1，可知U1变小，即电压表示数变小，故A错误；
B．只闭合S2，电路断路，电压表和电流表无示数，故B错误；
C．闭合S1后再闭合S2，R1、R2并联，根据并联电路的电压特点，电压表示数始终等于电源电压不变，R1电流不变，电流表测两支路电流之和，所以电流表示数变大，故C错误；
D．滑片在R2的最右端时，先闭合S1，R1和R2串联，再闭合S2，R1被短路，只有R2工作，电压表示数减小，电流表示数变大，故D正确。
故选D。
12. 如图所示，电源电压恒为8V，电压表量程为0﹣3V，电流表量程为0﹣0.6A，滑动变阻器的规格为“20Ω 1A”，灯泡标有“6V 3W”字样，闭合开关，若两电表示数均不超过量程，灯泡两端的电压不超过额定电压，不考虑灯丝电阻变化，下列说法正确的是（ ）
A. 电压表表示数变化范围1V﹣3V
B. 电流表示数变化范围0.2A﹣0.5A
C. 滑动变阻器连入电路的阻值变化范围2Ω﹣7.2Ω
D. 滑动变阻器的最大功率为1.25W
【答案】D
【解析】
【详解】由电路图可知，滑动变阻器与灯泡串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流。
A．因为灯泡的额定电压为6V，电源电压为8V，所以电压表的最小示数为
电压表的量程为0~3V，所以电压表的最大示数为3V。因此电压表的示数变化范围为2V～3V，故A错误；
B．灯的额定电流为
由于电流表的量程为0-0.6A，所以电路中的最大电流为0.5A，灯泡的电阻为
当电压表示数为3V时，根据串联电路的电压特点可知灯泡两端的电压为
则电路中的最小电流为
所以电流表的示数变化范围为0.4A～0.5A，故B错误；
C．滑动变阻器接入电路中的最小阻值为
滑动变阻器接入电路中的最大电阻为
已知滑动变阻器的规格为“20Ω 1A”，所以滑动变阻器的电阻允许调节的范围是，故C错误；
D．当电压表满偏时，滑动变阻器的电功率最大，为
故D正确。
故选D。
13. 如图甲所示，电源电压不变，将小灯泡L和电阻R接入电路中，只闭合开关S1时，小灯泡L的实际功率为1W。图乙是小灯泡L和电阻R的I-U图像。下列说法中正确的是（ ）
A. 只闭合开关S1时，L的电阻为5Ω
B. 再闭合开关S2后，电路总功率为1.3W
C. 再闭合开关S2后，电流表示数增加0.3A
D. 再闭合开关S2后，在2min内电阻R产生的热量是48J
【答案】D
【解析】
【详解】A．只闭合开关S1时，电路为小灯泡L的简单电路，此时小灯泡L的实际功率为1W， 由图象可知，当UL=2V时，IL=0.5A，其实际功率为
PL=ULIL=2V×0.5A=1W
则电源的电压
U=UL=2V
小灯泡L的电阻为
故A错误；
B．再闭合S2后，R与L并联，电流表测干路电流， 因并联电路中各支路两端的电压相等， 所以，R两端的电压也为2V， 由图象可知，此时通过R的电流为0.2A， 因并联电路中干路电流等于各支路电流之和， 所以，干路电流为
I=IR+IL=0.2A+0.5A=0.7A
电路总功率为
P=UI=2V×0.7A=1.4W
故B错误；
C．因并联电路中各支路独立工作、互不影响， 所以，再闭合开关S2后，通过L的电流不变， 则电流表示数的增加量即为通过R的电流，其大小为0.2A，故C错误；
D．再闭合开关S2后，在2min内电阻R产生的热量为
QR=WR=URIRt=2V×0.2A×2×60s=48J
故D正确。
故选D。
第Ⅱ卷 非选择题（61分）
二、填空题（每空2分，共24分）
14. 小明在老师指导下，用一个标明“2000revs/（kW•h）”的电能表测量某盏灯的电功率，他让其它用电器停止工作，在10min内测得转盘转过的转数为50转，则这盏灯的电功率为________W。若这盏灯正常工作42min消耗的电能全部被水吸收，则可使质量为______kg的水温度从40℃升高到90℃。（c水=4.2×103J/（kg•℃））
【答案】 ①. 150W ②. 1.8kg
【解析】
【详解】[1]转盘转过的转数为50转，消耗的电能为
则10min内灯的电功率为
[2]42min灯消耗的电能为
水温度从40℃升高到90℃，水的质量为
15. 若将分别标有“4V 4W”、“8V 4W”字样的两灯串联接入电路时，在长时间工作过程中，允许加在它们两端的最高电压是______V，标有“8V 4W”字样的灯实际消耗的电功率是________W。（灯丝电阻值不变）
【答案】 ①. 10 ②. 4
【解析】
【详解】[1][2]由P=UI可得，两灯泡的额定电流分别为
两灯泡的电阻分别为
因串联电路中各处的电流相等，所以，两灯泡串联时，电路中的最大电流I=0.5A，因串联电路中总电阻等于各分电阻之和，所以，允许加在它们两端的最高电压为
此时“8V 4W”字样的灯实际消耗的电功率为
16. 如图所示，电源电压不变，R1=3Ω，R2=5Ω，R3=4Ω。当开关S闭合后，电流表示数为0.3A，则电源电压为_______V，电阻R2的功率为_________W。
【答案】 ①. 2.4 ②. 0.45
【解析】
【详解】[1]由图可知R1、R2串联，R3短路，电流表测电路中电流， 所以电路中的总电为
R=R1+R2=3Ω+5Ω=8Ω
电源电压为
[2] 串联电路中电流处处相等，所以
电阻R2的功率为
17. 如图所示是灯L和电阻R的电流随电压变化的图像，电阻R的阻值为______Ω。若将它们串联接在电压为2.5 V的电源两端，则灯L的电阻为______Ω。
【答案】 ①. 20 ②. 5
【解析】
【详解】[1]由图像可知，电阻R两端的电压为2V时，通过的电流为0.05A，阻值
[2]电源电压为2.5V，由图像可知，串联时，电路中的电流为0.1A，灯泡两端的电压为0.5V，灯丝的电阻为
18. 如图所示的电路，闭合开关S，将滑片P向右移动时，电流表的示数______（填“变大”“变小”或“不变”，下同），电压表示数与电流表示数的比值______。
【答案】 ①. 变小 ②. 变大
【解析】
【分析】
【详解】[1][2]读图发现灯L与滑动变阻器R串联，电流表测串联电路的电流，电压表测滑动变阻器两端的电压。电压表示数与电流表示数的比值为滑动变阻器接入电路的阻值，当P右移时，滑动变阻器接入电路的阻值增大，电压表示数与电流表示数的比值变大，此时串联电路的总电阻增大，电源电压不变，根据可知电路中的电流变小，即电流表示数变小。
19. 如图甲所示，电源两端电压U总保持不变，R1为定值电阻，R2为滑动变阻器，图乙反映了开关闭合后，滑片P从最右端移动到最左端的过程中，ab两端电压U和通过电流I之间的关系图像（图中A、B两点分别对应两端）；图丙反映了滑动变阻器R2消耗的功率P与电流I之间的关系的部分图像，则R2的最大阻值为_________Ω；当R2的功率为1.2W时，电路消耗的总功率P总可能为多大________（保留两位小数）。
【答案】 ①. 40 ②. 1.78
【解析】
【详解】[1]当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，由乙图中A点可知，电流的最小值I小=0.1A，此时R2两端电压U2=4V，由
可得，R2的最大阻值为
[2] 当滑动变阻器接入电路中的电阻最大时，因串联电路中总电压等于各分压之和，所以，电源电压
①
当滑动变阻器阻值为0时，电流中的电流最大，由乙图中B点可知，最大值I大=1.0A，则电源电压为
②
因为电源电压不变，则联立①②解得
当R2的功率为1.2W时，由丙图可知，此时电路中的电流I=0.4A，电路消耗的总功率P总可能为
三、作图题（每图2分，共6分）
20. 在图所示的电路中有两根导线尚未连接，以笔画线代替导线补上。补上后要求：
①闭合开关S，小灯L1与L2并联；
②电流表测量小灯L2的支路电流；
③开关S控制L1、L2。
【答案】
【解析】
【详解】小灯L1与L2并联，则电流的路径有两条；使灯泡L2的左接线柱与灯泡L1的左接线柱相连，灯泡L1的右接线柱与电源负极相连；开关接在干路中；如图所示：
21. 高铁内如果两个相邻的洗手间都有人并且门都锁住时，红灯亮表示“有人”，如果两洗手间都没有人或者只有一个洗手间有人时，红灯不亮表示可以使用。请设计电路将下图连接起来。
（ ）
【答案】
【解析】
【详解】由题知，两个洗手间都有人并锁住（即两个开关都闭合）时红灯亮，两个洗手间都没有人或者只有一个有人（即两个开关都断开或一个开关断开）时红灯不亮，所以，两洗手间的插销开关相互影响、不能独立工作，即两开关应串联，然后与电源、红灯串联组成电路，如下图所示：
。
22.
如图所示，通电螺丝管旁放有一枚小磁针，根据已画出的磁感线完成作图：

(1)标出小磁针静止时的N极；
(2)标出电源“+”、“﹣”极。
【答案】
【解析】
【详解】根据已画出的磁感线的方向可以知道，通电螺丝管的上端为N极，下端为S极，所以，小磁针静止时下端为N极；由右手定则可知，用右手握住螺丝管，大拇指向上，四指的方向为电流的方向，在螺丝管上，线圈中看见导线的电流方向是向右，所以电源的上端为正极，下端为负极。
四、计算题（每题6分，共12分）
23. 如图甲所示是某电子秤原理图。托盘与弹簧相连，滑片P固定在弹簧上并能随弹簧的伸缩上下滑动，R是一根长L0=10cm的均匀电阻丝。空盘时，滑片P位于R的最上端，称量最大值时，滑片P位于R的最下端，R的最大阻值Rm=40Ω，电源电压恒为3V。请完成以下问题解答：
（1）图甲中的“质量表”用什么表改装；R0在电路中的作用是什么；
（2）空盘时，闭合开关S，电路电流为0.3A，求R0的阻值；
（3）已知该弹簧压缩的长度△l与所受压力的关系如图乙所示，开关S闭合后，在托盘中放入重为20N的物体时，求R接入电路的阻值。
【答案】（1）电流表，保护电路；（2）10Ω；（3）16Ω
【解析】
【详解】解：（1）由甲图可知，“质量表”串联在电路中，所以是由电流表改装的；由图知，空盘时，电路为R0的简单电路，可以防止滑片引起的短路，从而起到保护电路的作用。
（2）空盘时，闭合开关S，电路为R0的简单电路，由欧姆定律可得，R0的阻值为
（3）当称量物体重为20N时，即弹簧受到的压力为20N，由图像乙可知，弹簧被压缩的长度为ΔL1=4cm，因R是一根长L0=10cm的均匀电阻丝，R的最大阻值为Rm=40Ω。ΔL1对应的电阻值为
即此时R接入电路的阻值为16Ω。
答：（1）图甲中的“质量表”用电流表改装；R0在电路中的作用是保护电路；
（2）空盘时，闭合开关S，电路电流为0.3A，R0的阻值为10Ω；
（3）开关S闭合后，在托盘中放入重为20N的物体时，R接入电路的阻值为16Ω。
24. 蒸汽电熨斗不会出现将衣物烧焦的情况，它是在调温型电熨斗的基础上增加蒸汽发生装置和蒸汽控制器而成，如图甲为一款利用高温水蒸气熨烫衣服的便携式挂烫机，它的正常工作电压为220V，水箱装水最多0.4kg，加热功率有大小两个挡位，设计师最初设计的内部电路图如图乙，其中电热丝R1=56Ω，R2=44Ω。求：
（1）该挂烫机最大电流为多少？
（2）请计算这款挂烫机处于低温挡位时的额定功率。
（3）在用电高峰期，小玲关闭家中其他用电器，只让挂烫机通电使其处于工作状态，1min内使转速为3000r/(kW·h)的电能表转盘转了51转，则挂烫机的实际电功率为多少？

【答案】（1）5A；（2）484W；（3）1020W
【解析】
【详解】解：（1）当开关旋至2时，电路为R2的简单电路，此时电路中电阻最小，电路中电流最大，此时电路中的电流为
（2）当开关旋至1时，R1、R2串联，根据电阻的串联，此时电阻最大，由可知，此时挂烫机低温档，其额定功率为
（3）由题意知，1min能使转速为3000r/(kW·h)的电能表转盘转了51转，该过程中消耗的电能为
由可得，挂烫机实际电功率为
答：（1）该挂烫机最大电流为5A；
（2）这款挂烫机处于低温挡位时的额定功率为484W；
（3）只让挂烫机通电使其处于工作状态，1min能使转速为3000r/(kW·h)的电能表转盘转了51转，则挂烫机的实际电功率为1020W。
五、实验探究题（每空1分，共19分）
25. 小红用如图甲所示电路“探究通过导体的电流与电压和电阻的关系”，电源是由三节新干电池串联组成，滑动变阻器的规格为“”。

（1）实验前检查器材时发现电流表的指针位置偏向“0”刻度线的左侧，接下来的操作是______ ；
（2）调整好实验器材后，请用笔画线代替导线将图乙补画完整；____
（3）连接电路时，当小红连接上最后一根导线，电流表指针迅速达到满偏，则连接电路时存在的问题是______ 、______ ；
（4）实验时小红设计了表格如下，通过分析表格中数据，得出了通过导体中的电流与导体两端的电压______ ；
（5）接下来探究电流与电阻的关系，先用的定值电阻进行实验，闭合开关S，调节滑片P到合适位置，电流表示数如图丙所示，则此时电流大小为______ A，记录电压表示数。再将的定值电阻依次更换为、、继续探究，移动滑片P，直到电压表示数每次均为______ V，并记录数据；
（6）小红使用的电阻做实验时，无论怎样调节滑动变阻器的滑片P，都无法使电压表的示数与前4次相同，为继续完成第5次实验，在既不增加电路中的器材，也不改变电路连接方式的前提下，你的做法是______ 。
【答案】 ①. 电流表调零 ②. ③. 开关没有断开 ④. 滑动变阻器阻值没有调到最大 ⑤. 成正比 ⑥. 0.4 ⑦. 2 ⑧. 去掉一节电池
【解析】
【详解】（1）[1]实验前检查器材时发现电流表的指针位置偏向“0”刻度线的左侧，说明电流表指针没有与零刻度线对齐，故接下来的操作是电流表调零。
（2）[2]在探究通过导体的电流与电压和电阻的关系实验中，电压表并联在定值电阻两端，滑动变阻器上下各选一个接线柱串联在电路中，如下图所示：

（3）[3][4]连接电路时，当小红连接上最后一根导线，电流表指针迅速达到满偏，说明连接电路时开关没有断开，且电路中电流较大，说明电路中电阻较小，即滑动变阻器阻值没有调到最大（或滑动变阻器将上面两接线柱接入电路）。
（4）[5]由表中数据可知，电压增大为原来的几倍，通过电阻的电流也增大为原来的几倍，故可得出了通过导体中的电流与导体两端的电压成正比。
（5）[6]先用的定值电阻进行实验，闭合开关S，调节滑片P到合适位置，电流表示数如图丙所示，电流表选用小量程，分度值，其示数为。
[7]由欧姆定律得，定值电阻两端电压为
在探究电流与电阻的关系实验中，需控制定值电阻两端电压不变，故将的定值电阻依次更换为、、继续探究，移动滑片P，直到电压表示数每次均为2V，并记录数据。
（6）[8]由题知滑动变阻器最大值为，当使用的电阻进行实验时，若要保证定值电阻两端的电压不变，根据串联电路电压规律和分压原理有
即
解得
故在既不增加电路中的器材，也不改变电路连接方式的前提下，做法是：去掉一节电池（或降低电源电压）。
26. 如图，在“测定小灯泡电功率”的实验中，小灯泡额定电压为。
（1）图甲中有一根导线连接错误，请在错误的导线上画“×”，并在图中改正（导线不许交叉）；（ ）
（2）正确连接电路后，闭合开关，移动滑动变阻器滑片，发现小灯泡始终不亮。两电表无示数。为判断故障。将电压表与滑动变阻器并联，电压表有示数，则电路发生故障的原因是___________ ；
（3）排除故障后闭合开关，移动滑动变阻器的滑片P到某一点，电压表示数如图乙所示为___________ V；
（4）根据实验记录绘制I-U图像如图丙所示，根据图像信息，计算小灯泡的额定功率是___________ W；
（5）完成上述实验后，小敏设计了如图丁所示的电路，测出了额定电流为I0的小灯泡的额定功率。实验方案如下：（电源电压不变，滑动变阻器R1的最大阻值为R1）
①按电路图连接电路；
②只闭合开关S1，移动R1滑片，使电流表的示数为I0，灯泡正常发光；
③只闭合开关S2，___________ ，移动R2滑片，使电流表的示数为I0；
④保持R2滑片位置不动，将另一个滑动变阻器滑片移到最左端，电流表的示数为I1，再将此滑动变阻器的滑片移到最右端，电流表的示数为I2；
⑤小灯泡额定功率的表达式为P0=___________ 。（用I0、I1、I2、R1表示）
【答案】 ①. ②. 滑动变阻器断路 ③. 2.2 ④. 0.5 ⑤. 保持R1滑片位置不动 ⑥.
【解析】
【详解】（1）[1]由图甲知，电压表串联在了电路中，应将其与灯泡并联，将滑动变阻器与灯泡串联，电路图如图所示
（2）[2]小灯泡不亮，两电表无示数，电路可能有断路发生，将电压表改接在滑动变阻器下面两接线柱上，发现电压表有示数，此时电压表两接线柱到电源两极间是通路，则说明与电压表并联的滑动变阻器断路。
（3）[3]由图乙知，电压表使用量程，分度值为，所以电压表示数为。
（4）[4]当时灯泡正常发光，由图象知此时灯泡中的电流，所以灯泡的额定功率为
（5）①按电路图连接电路。
②闭合开关，移动滑片，使电流表的示数为灯泡正常发光。
此时灯泡与串联；
③[5]闭合开关，保持滑片位置不动，移动滑片，使电流表的示数为。
此时与串联，因为电路中电流仍为，所以。
④保持滑片位置不动，将另一个滑动变阻器滑片移到最左端，电流表的示数为，再将此滑动变阻器的滑片移到最右端，电流表的示数为。
由串联电路特点和欧姆定律可得
解得
⑤[5]小灯泡额定功率的表达式为
27. 学校物理探究小组进行了以下三个热学实验：
（1）用图甲装置探究不同物质吸热升温的现象，该实验须控制沙子和水的________相等，以及加热装置相同，实验中需要记录的物理量为加热时间和温度计示数，其中_________反映物质吸热的多少；
（2）用图乙装置比较不同燃料燃烧时放出的热量，实验中控制酒精与碎纸片质量相等，烧杯中水的质量与初温相等，通过___________反映燃料完全燃烧放出的热量；
（3）用图丙装置探究影响电流热效应的因素，A、B两烧瓶内煤油的质量及温度均相同，闭合开关，通电2min温度计2的示数变化更大，据此可得出结论：_________。利用该装置 __________（选填“可以”或“不可以”）探究电热与电流的关系。
【答案】 ①. 质量 ②. 加热时间 ③. 水温度的变化 ④. 在电流和通电时间相同时，电阻越大，产生的热量越多 ⑤. 可以
【解析】
【详解】（1）［1］由可知，物质吸热的多少与物质的比热容，质量和升高的温度有关。用图甲装置探究不同物质吸热升温的现象，变量为比热容，其他因素都要相同。故该实验须控制沙子和水的质量相等，以及加热装置相同。
［2］物质吸热的多少不能直接观察出来，故使用转换法，通过加热时间来反映物质吸热的多少。
（2）［3］用图乙装置比较不同燃料燃烧时放出的热量，实验中控制酒精与碎纸片质量相等，烧杯中水的质量与初温相等，燃料完全燃烧放出的热量不能直接观察，使用转换法，通过水温度的变化来反映燃料完全燃烧放出的热量。
（3）［4］由图丙知，两电阻丝串联，通过两电阻丝的电流相等，R2的电阻大，通电2 min温度计2的示数变化更大，说明R2产生的热量更多，所以可初步得出论：在电流和通电时间相同时，电阻越大，产生的热量越多。
［5］由图丙知，该装置中有滑动变阻器，可以移动滑动变阻器来改变电路中的电流，可探究电流通过R1或R2产生的热量与电流的关系。实验次数
