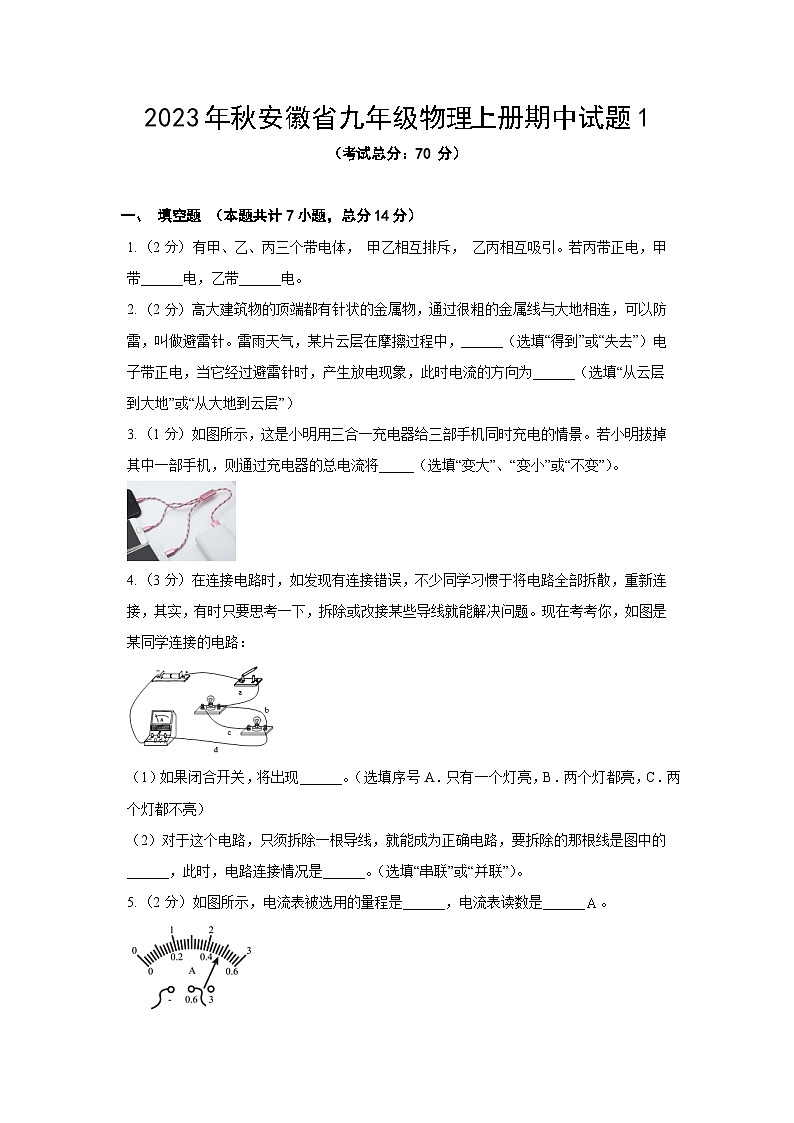

2023年秋安徽省九年级物理上册期中试题1（含答案）

这是一份2023年秋安徽省九年级物理上册期中试题1（含答案），共7页。试卷主要包含了 填空题， 单选题， 实验题， 作图题， 计算题等内容，欢迎下载使用。

一、 填空题 （本题共计7小题，总分14分）
1.（2分）有甲、乙、丙三个带电体， 甲乙相互排斥， 乙丙相互吸引。若丙带正电，甲带______电，乙带______电。
2.（2分）高大建筑物的顶端都有针状的金属物，通过很粗的金属线与大地相连，可以防雷，叫做避雷针。雷雨天气，某片云层在摩擦过程中，______（选填“得到”或“失去”）电子带正电，当它经过避雷针时，产生放电现象，此时电流的方向为______（选填“从云层到大地”或“从大地到云层”）
3.（1分）如图所示，这是小明用三合一充电器给三部手机同时充电的情景。若小明拔掉其中一部手机，则通过充电器的总电流将_____（选填“变大”、“变小”或“不变”）。

4.（3分）在连接电路时，如发现有连接错误，不少同学习惯于将电路全部拆散，重新连接，其实，有时只要思考一下，拆除或改接某些导线就能解决问题。现在考考你，如图是某同学连接的电路：
（1）如果闭合开关，将出现______。（选填序号A．只有一个灯亮，B．两个灯都亮，C．两个灯都不亮）
（2）对于这个电路，只须拆除一根导线，就能成为正确电路，要拆除的那根线是图中的______，此时，电路连接情况是______。（选填“串联”或“并联”）。
5.（2分）如图所示，电流表被选用的量程是______，电流表读数是______。

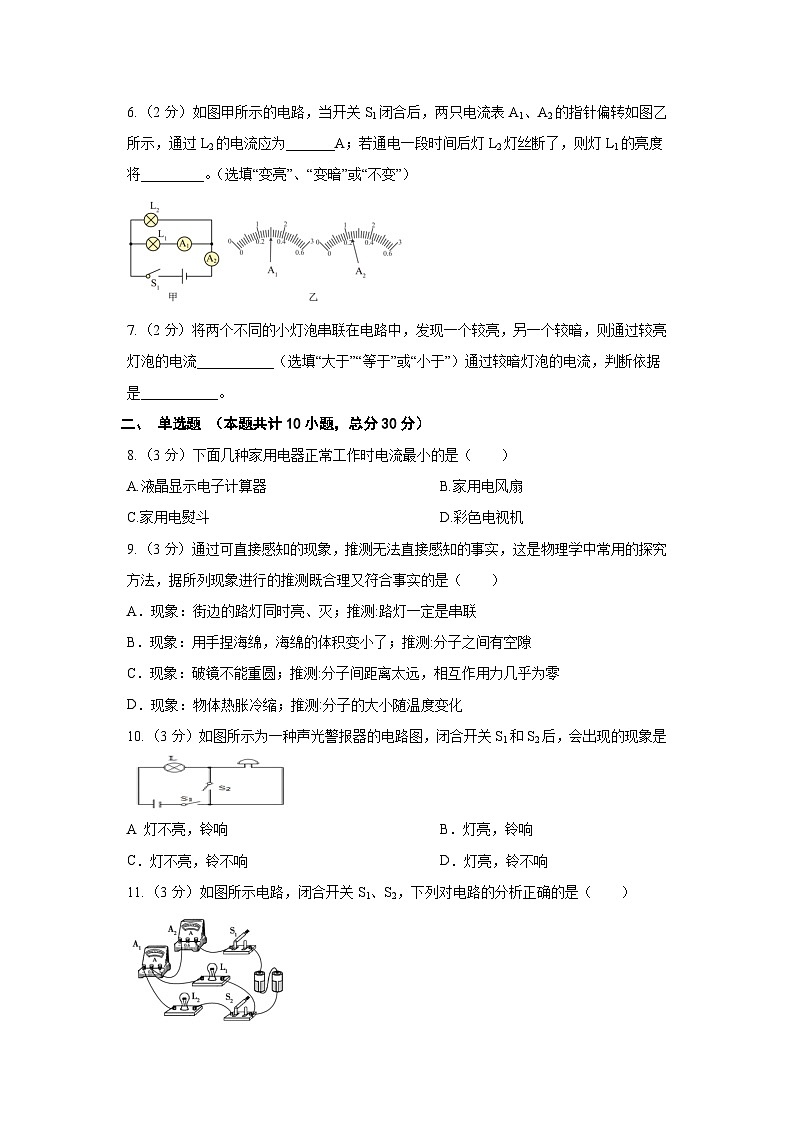

6.（2分）如图甲所示的电路，当开关S1闭合后，两只电流表A1、A2的指针偏转如图乙所示，通过L2的电流应为_______A；若通电一段时间后灯L2灯丝断了，则灯L1的亮度将_________。（选填“变亮”、“变暗”或“不变”）
7.（2分）将两个不同的小灯泡串联在电路中，发现一个较亮，另一个较暗，则通过较亮灯泡的电流___________（选填“大于”“等于”或“小于”）通过较暗灯泡的电流，判断依据是___________。
二、 单选题 （本题共计10小题，总分30分）
8.（3分）下面几种家用电器正常工作时电流最小的是（ ）
A.液晶显示电子计算器 B.家用电风扇
C.家用电熨斗 D.彩色电视机
9.（3分）通过可直接感知的现象，推测无法直接感知的事实，这是物理学中常用的探究方法，据所列现象进行的推测既合理又符合事实的是（ ）
A．现象：街边的路灯同时亮、灭；推测:路灯一定是串联
B．现象：用手捏海绵，海绵的体积变小了；推测:分子之间有空隙
C．现象：破镜不能重圆；推测:分子间距离太远，相互作用力几乎为零
D．现象：物体热胀冷缩；推测:分子的大小随温度变化
10.（3分）如图所示为一种声光警报器的电路图，闭合开关S1和S2后，会出现的现象是
A 灯不亮，铃响 B．灯亮，铃响
C．灯不亮，铃不响 D．灯亮，铃不响
11.（3分）如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是（ ）

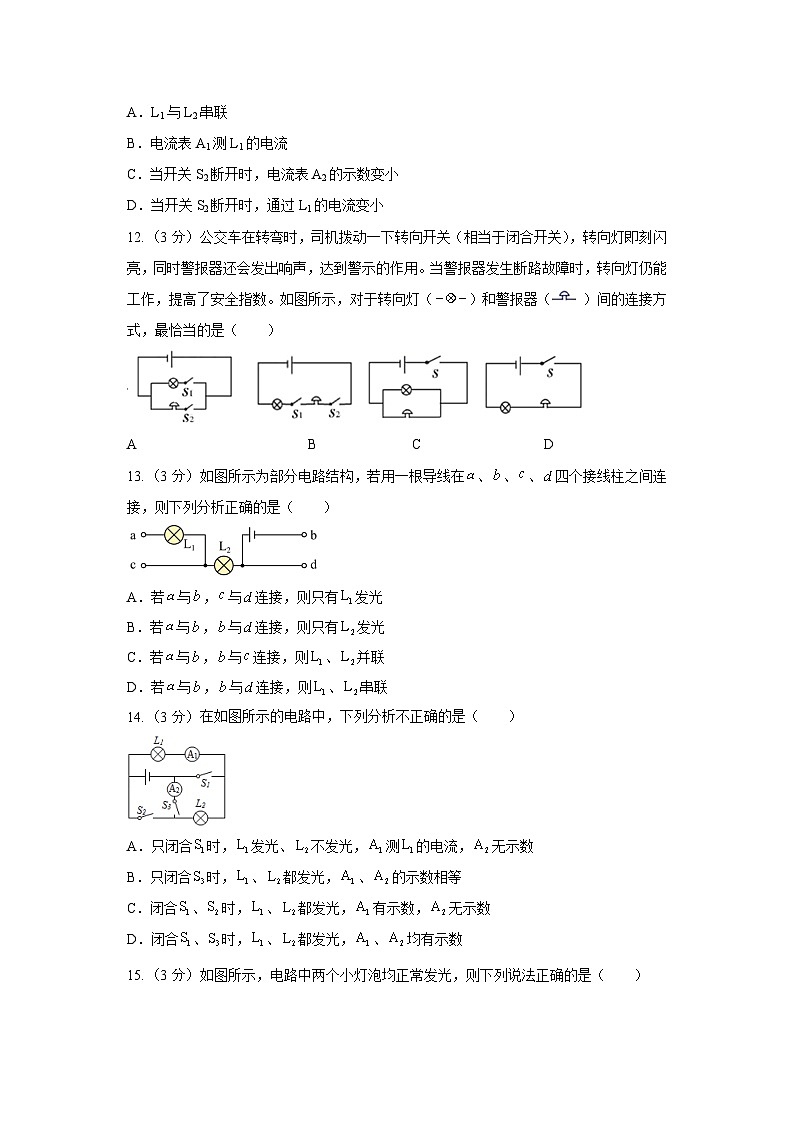

A．L1与L2串联
B．电流表A1测L1的电流
C．当开关S2断开时，电流表A2的示数变小
D．当开关S2断开时，通过L1的电流变小
12.（3分）公交车在转弯时，司机拨动一下转向开关（相当于闭合开关），转向灯即刻闪亮，同时警报器还会发出响声，达到警示的作用。当警报器发生断路故障时，转向灯仍能工作，提高了安全指数。如图所示，对于转向灯（）和警报器（ ）间的连接方式，最恰当的是（ ）
ABCD
13.（3分）如图所示为部分电路结构，若用一根导线在、、、四个接线柱之间连接，则下列分析正确的是（ ）
A．若与，与连接，则只有发光
B．若与，与连接，则只有发光
C．若与，与连接，则、并联
D．若与，与连接，则、串联
14.（3分）在如图所示的电路中，下列分析不正确的是（ ）
A．只闭合时，发光、不发光，测的电流，无示数
B．只闭合时，、都发光，、的示数相等
C．闭合、时，、都发光，有示数，无示数
D．闭合、时，、都发光，、均有示数
15.（3分）如图所示，电路中两个小灯泡均正常发光，则下列说法正确的是（ ）
A．开关只控制灯泡 B．电流表测量灯泡电流
C．电流表测量干路电流D．电流表、的示数可能相等
16.（3分）如图，电流表能直接测量通过灯泡L2的电流的电路是（ ）
A． B．
C．D．
17.（3分）如图所示，当闭合开关S后看到L1发光，灯L2不发光，则可能的原因是（ ）
A．灯L1断路 B．灯L1短路
C．灯L2接触不良 D．灯L2短路
三、 实验题 （本题共计1小题，总分10分）
18.（10分）在探究并联电路电流规律的实验中，图甲是实验的电路图。
（1）电流表应______（填“串联”或“并联”）在被测电路中；
（2）小明同学在测量A处的电流时，发现电流表的指针偏转如图乙所示，原因是______；在排除故障后，电流表的示数如图丙所示，则电流表的示数______A；
（3）下表是小亮同学在实验中用两盏规格相同的小灯泡测得的实验数据。由实验数据小亮得出的实验结论是：在并联电路中，干路电流等于各支路电流之和，且各支路的电流相等。请指出小亮的探究过程的俩处不妥之处：
1 2 。
四、 作图题 （本题共计2小题，总分10分）
19.（5分）在下图中请你以笔代线将根据甲图中的电路图连接好电路。
20.（5分）在如图所示的电路中，有一根导线尚未连接，请用笔画线代替导线补上。要求：L1和L2并联，开关和电流表都在干路上。并在虚线框内画出对应的电路图。
五、 计算题 （本题共计1小题，总分6分）
21.（6分）如图（a）所示，当开关闭合时，两只电流表的示数分别由（b）、（c）两图读得，则
1.电灯中的电流是?
2.电灯中的电流是?
3.干路电流是?
A点电流IA
B点电流IB
C点电流IC
0.16A
0.16A
0.32A
答案
一、 填空题 （本题共计7小题，总分14分）
1.（2分）【答案】负 负
2.（2分）【答案】失去 从云层到大地
3.（1分）【答案】变小
用三合一充电器给三部手机同时充电时，3部手机能独立工作且互不影响，所以它们是并联的；因并联电路中干路电流等于各支路电流之和，因此，若小明拔掉其中一部手机，则总电流将变小。
4.（3分）【答案】C a 并联
5.（2分）【答案】0～0.6A 0.48
6.（2分）【答案】0.9 不变
7.（2分）【答案】等于 串联电路中，电流处处相等
二、 单选题 （本题共计10小题，总分30分）
8.（3分）【答案】A
9.（3分）【答案】C
10.（3分）【答案】D
11.（3分）【答案】C
12.（3分）【答案】C
13.（3分）【答案】A
14.（3分）【答案】D
15.（3分）【答案】C
16.（3分）【答案】D
17.（3分）【答案】D
三、 实验题 （本题共计1小题，总分10分）
18.（10分）【答案】串联
电流表的正负接线柱接反了 0.24A
1.实验次数太少
2.实验中用的俩个灯泡规格相同
四、 作图题 （本题共计2小题，总分10分）
19.（5分）【答案】
20.（5分）【答案】
五、 计算题 （本题共计1小题，总分6分）
21.（6分）【答案】
[1][2][3]由电路图知，两灯并联在电路中，电流表测的是支路电流，电流表测的是干路电流，根据并联电路的电流规律，干路电流大于支路电流，但是电流表A2指针偏转角度大于电流表A1指针偏转角度，故电流表选择的量程是，读数是，干路电流
电流表的量程是，读数是，通过灯的电流大小为
所以通过灯的电流大小为
