江苏省无锡高新区金桥外国语学2023-2024学年九年级下学期期中考试物理试卷
展开
这是一份江苏省无锡高新区金桥外国语学2023-2024学年九年级下学期期中考试物理试卷，文件包含江苏省无锡市无锡金桥外国语2023-2024学年下学期九年级物理一模卷docx、江苏省无锡市无锡金桥外国语2023-2024学年下学期九年级物理一模卷pdf等2份试卷配套教学资源，其中试卷共19页， 欢迎下载使用。

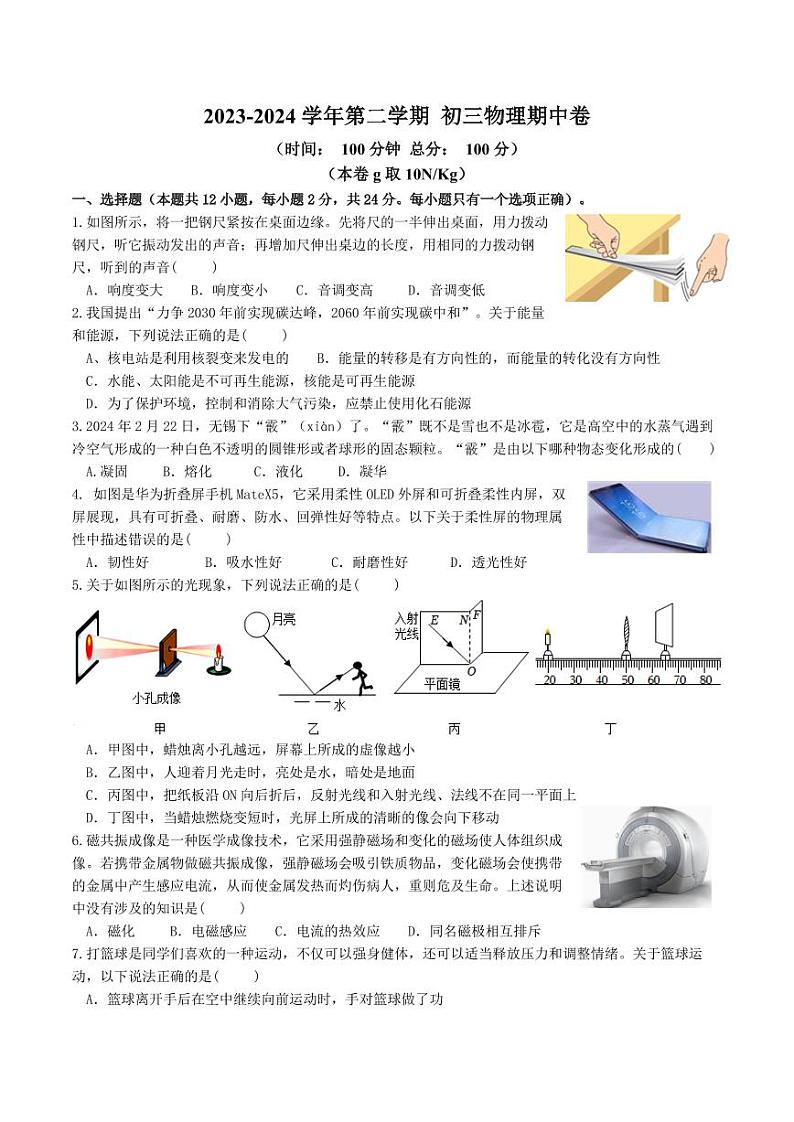

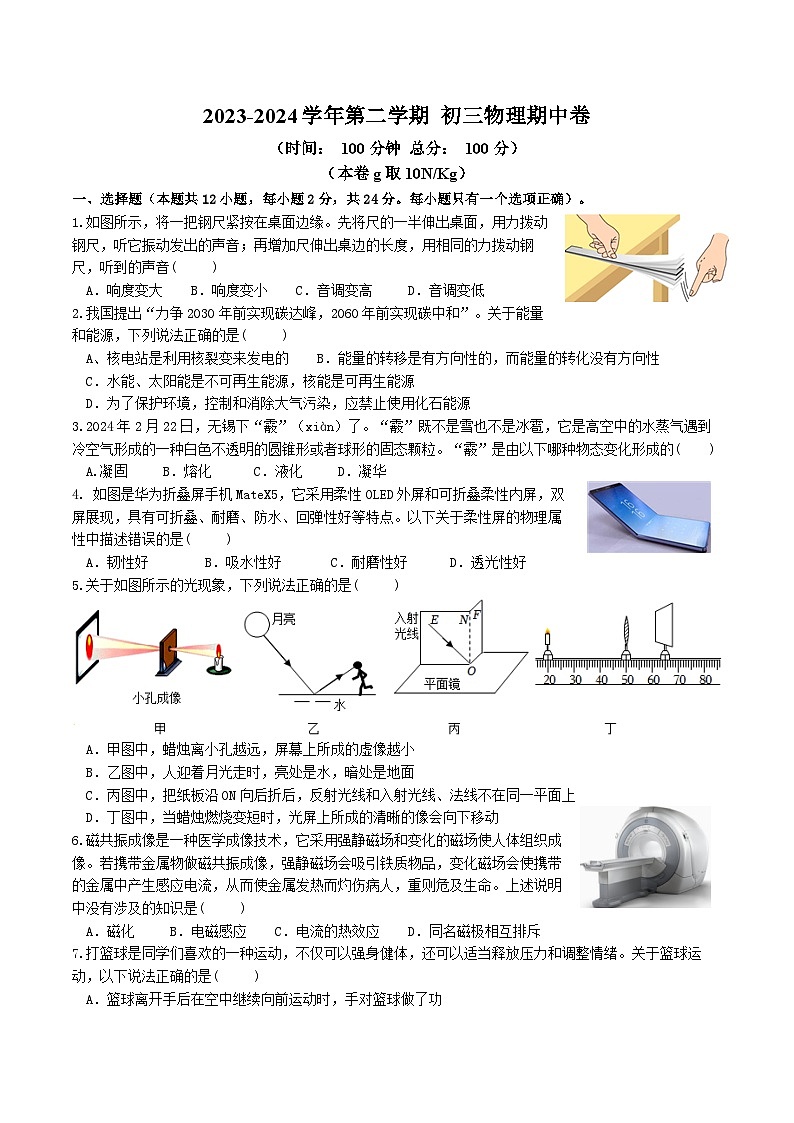

（本卷g取10N/Kg）
一、选择题（本题共12小题，每小题2分，共24分。每小题只有一个选项正确）。
1.如图所示，将一把钢尺紧按在桌面边缘。先将尺的一半伸出桌面，用力拨动钢尺，听它振动发出的声音；再增加尺伸出桌边的长度，用相同的力拨动钢尺，听到的声音( )
A．响度变大 B．响度变小 C．音调变高 D．音调变低
2.我国提出“力争2030年前实现碳达峰，2060年前实现碳中和”。关于能量和能源，下列说法正确的是( )
A、核电站是利用核裂变来发电的 B．能量的转移是有方向性的，而能量的转化没有方向性
C．水能、太阳能是不可再生能源，核能是可再生能源
D．为了保护环境，控制和消除大气污染，应禁止使用化石能源
3.2024年2月22日，无锡下“霰”（xiàn）了。“霰”既不是雪也不是冰雹，它是高空中的水蒸气遇到冷空气形成的一种白色不透明的圆锥形或者球形的固态颗粒。“霰”是由以下哪种物态变化形成的( )
A.凝固 B．熔化 C．液化 D．凝华
4. 如图是华为折叠屏手机MateX5，它采用柔性OLED外屏和可折叠柔性内屏，双屏展现，具有可折叠、耐磨、防水、回弹性好等特点。以下关于柔性屏的物理属性中描述错误的是( )
A．韧性好 B．吸水性好 C．耐磨性好 D．透光性好
5.关于如图所示的光现象，下列说法正确的是( )
A．甲图中，蜡烛离小孔越远，屏幕上所成的虚像越小
B．乙图中，人迎着月光走时，亮处是水，暗处是地面
C．丙图中，把纸板沿ON向后折后，反射光线和入射光线、法线不在同一平面上
D．丁图中，当蜡烛燃烧变短时，光屏上所成的清晰的像会向下移动
6.磁共振成像是一种医学成像技术，它采用强静磁场和变化的磁场使人体组织成像。若携带金属物做磁共振成像，强静磁场会吸引铁质物品，变化磁场会使携带的金属中产生感应电流，从而使金属发热而灼伤病人，重则危及生命。上述说明中没有涉及的知识是( )
A．磁化 B．电磁感应 C．电流的热效应 D．同名磁极相互排斥
7.打篮球是同学们喜欢的一种运动，不仅可以强身健体，还可以适当释放压力和调整情绪。关于篮球运动，以下说法正确的是( )
A．篮球离开手后在空中继续向前运动时，手对篮球做了功
B．球离开手后能够继续向前运动，是因为受到惯性的作用
C．篮球飞到最高点受到平衡力的作用 D．篮球打到篮板后弹进篮筐中，说明力能改变物体的运动状态
8.如图甲所示为一个“魔罐”，图乙为其截面图。如图丙所示，小明将该罐子从斜面A点由静止释放，罐子滚到水平面D点停止，然后自动返回，再滚上斜面的B点，停止后又滚下斜面……如此往返，最后停在水平面上，下列说法正确的是( )
A．罐子从A点滚动到C点的过程中，重力势能只转化为动能
B．罐子在A点的重力势能最大，橡皮筋在D点的弹性势能最大
C．若罐内没有橡皮筋和小铁块，罐子也能自动返回滚上斜面
D．向上滚动的过程中，罐子整体在C点时的机械能小于在B点时的机械能
9.在两支底端封闭的相同吸管中装入不同质量的细沙，制成A、B两支密度计，放入盛有水的烧杯中，静止后如图所示。下列说法正确的是( )
A．密度计A和B都处于悬浮状态 B．密度计B 所受重力较小
C．两密度计在水面处的刻度值不同 D．密度计 A所受浮力较小
10.高铁站的自助检票闸机有自动检票功能：当乘客在将身份证放在读卡处，系统检测到乘客有当日的车票，开关S1闭合；当摄像头扫描出人脸与身份证上的照片相一致时，开关S2闭合；只有两者同时满足时，电机M才启动，挡板打开放行。以下电路设计符合要求的是( )
11.如图所示的家庭电路中，下列说法正确的是( )
A．使用测电笔辨别火线和零线时，手不能触碰试电笔任何金属部位
B．灯泡L1、L2同时熄灭，保险丝却完好，用测电笔检测插座的两孔，发现氖管均发光，说明插座短路
C．把台灯插头插入插座后，室内电灯全部熄灭，可能是因为插头短路
D．用灯泡L0代替保险丝接入电路，只闭合S1，若L0正常发光而L1不亮，则电路正常

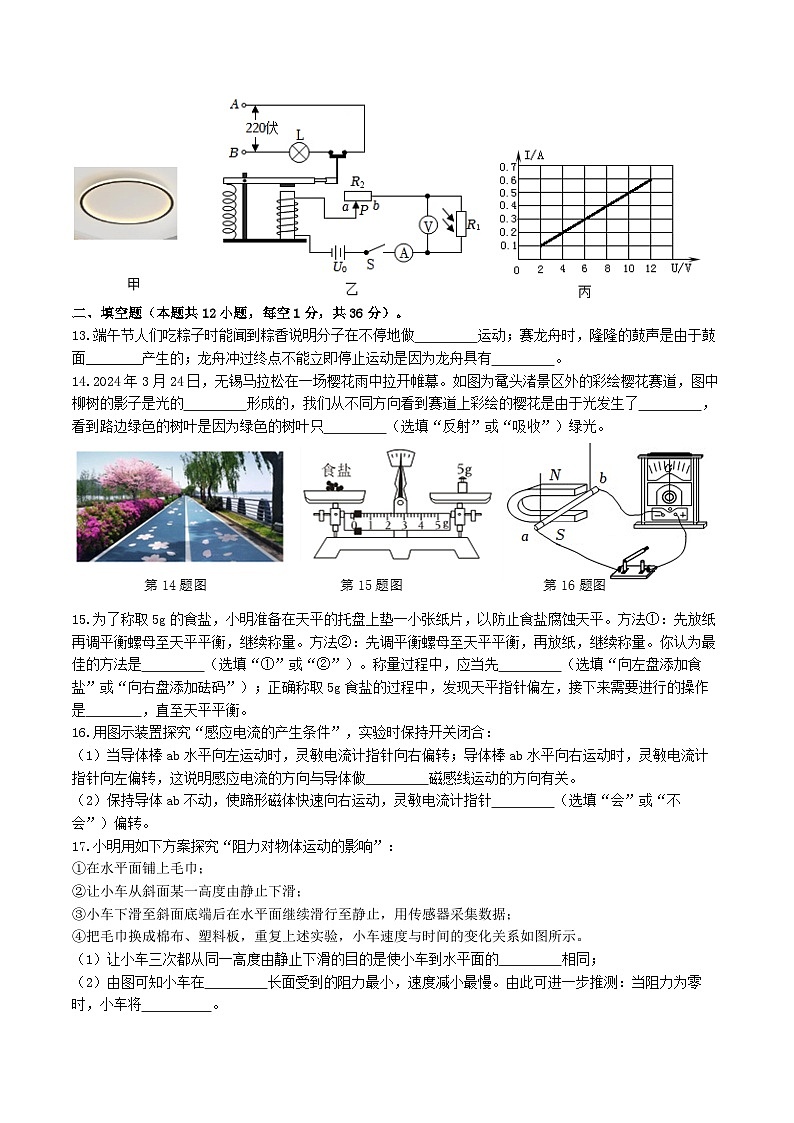

12.图甲为一盏智能家居照明灯，它的特点是在天暗时自动亮，天亮时自动熄灭。其内部结构如图乙所示（电磁继电器线圈的电阻不计），保持光照强度不变，闭合开关S后，滑片P由a端向b端移动过程中，电流表示数I与电压表示数U的关系如图丙所示。以下分析正确的是( )
A．导线B连接家庭电路中的火线 B．光敏电阻R1的阻值随光照强度的增加而增大
C．滑动变阻器的最大阻值为120Ω D．控制电路消耗的最大功率为7.2W
二、填空题（本题共12小题，每空1分，共36分）。
13.端午节人们吃粽子时能闻到粽香说明分子在不停地做 运动；赛龙舟时，隆隆的鼓声是由于鼓面________产生的；龙舟冲过终点不能立即停止运动是因为龙舟具有 。
14.2024年3月24日，无锡马拉松在一场樱花雨中拉开帷幕。如图为鼋头渚景区外的彩绘樱花赛道，图中柳树的影子是光的 形成的，我们从不同方向看到赛道上彩绘的樱花是由于光发生了 ，看到路边绿色的树叶是因为绿色的树叶只 （选填“反射”或“吸收”）绿光。
15.为了称取5g的食盐，小明准备在天平的托盘上垫一小张纸片，以防止食盐腐蚀天平。方法①：先放纸再调平衡螺母至天平平衡，继续称量。方法②：先调平衡螺母至天平平衡，再放纸，继续称量。你认为最佳的方法是 （选填“①”或“②”）。称量过程中，应当先 （选填“向左盘添加食盐”或“向右盘添加砝码”）；正确称取5g食盐的过程中，发现天平指针偏左，接下来需要进行的操作是 ，直至天平平衡。
16.用图示装置探究“感应电流的产生条件”，实验时保持开关闭合：
（1）当导体棒ab水平向左运动时，灵敏电流计指针向右偏转；导体棒ab水平向右运动时，灵敏电流计指针向左偏转，这说明感应电流的方向与导体做 磁感线运动的方向有关。
（2）保持导体ab不动，使蹄形磁体快速向右运动，灵敏电流计指针 （选填“会”或“不会”）偏转。
17.小明用如下方案探究“阻力对物体运动的影响”：
①在水平面铺上毛巾；
②让小车从斜面某一高度由静止下滑；
③小车下滑至斜面底端后在水平面继续滑行至静止，用传感器采集数据；
④把毛巾换成棉布、塑料板，重复上述实验，小车速度与时间的变化关系如图所示。
（1）让小车三次都从同一高度由静止下滑的目的是使小车到水平面的 相同；
（2）由图可知小车在 长面受到的阻力最小，速度减小最慢。由此可进一步推测：当阻力为零时，小车将 。
18.如图示为某品牌新能源汽车，它配备了L2级别高阶智能驾驶系统。该车车顶的激光雷达是利用 （选填“超声波”或“电磁波”）信号工作的；该车车身还配备多个摄像头实现 360°全景感知周围环境。行人在摄像头感光元件上成倒立、 的像。当行人靠近该车时，行人的像 （选填“变大”、“变小”或“不变”）。
19.易拉罐的拉环被拉断后很难打开，可拿圆珠笔的笔尾在罐口旁快速摩擦，拉环就可以被“炸开”。如图甲所示，摩擦时是通过 的方式改变罐内气体的内能；如图乙所示，拉环被“炸开”甲过程中的能量转化与内燃机的 冲程相似；某单缸四冲程内燃机每秒对外做功20次，则其飞轮转速为 r/min。
20.在一标准大气压下，用如图甲装置探究“某种物质熔化规律”，图乙是该物质温度随时间变化的图象。［该物质的沸点为150℃，液态时的比热容为1.8×103J/（kg•℃）]
（1）由图乙可知，该物质是 （选填“晶体”或“非晶体”）；
（2）29min后继续加热，温度计示数不再升高的原因是 ；
（3）若该物质在熔化过程中吸热5×105J，则第18min至第29min内物质吸热为 J。
21.如图是家用升降晾衣架的结构示意图，在升降过程中衣架和横杆始终保持水平。若晾衣架上现晾有4kg的衣服，动滑轮、衣架与横杆总质量为1kg，小明用力F拉动钢丝绳的自由端，使晾衣架在5s内匀速上升0.5m，不计绳重及摩擦，则钢丝绳自由端移动的速度为 m/s，拉力F的功率为 W，该晾衣架的机械效率为 %。
22.用如图器材探究“影响滑动摩擦力大小的因素”：
（1）如图甲，向左拉动木板，由 知识可知：A受到的滑动摩擦力等于弹簧测力计的示数；若加速拉动木板，则测得的摩擦力 （选填“偏大”、“偏小”或“不变”）。
（2）由图 两次实验，可以探究滑动摩擦力与接触面粗糙程度的关系。
（3）若丁图中氢气球对A向上的拉力为2N，则由甲、丙两图的实验结论可算得A的重力为 N。
23.小明在家发现一闲置的旧电炉（如图甲），为检测该电炉能否工作，将其单独接入家庭电路中，观察到如图乙所示的电能表的转盘在6min内转了60次，则该电炉的实际功率是 W；小明发现电炉丝热得发红，而跟电炉丝连接的导线却发热不明显，可以通过比较图丙实验中的C和 （选填“A”或“B”）两个U型管的液柱高度差来解释这种现象。
24.如图是一台四旋翼无人机，它采用4个电机带动旋翼 （螺旋桨）转动，每个电机的功率为40W，电机的效率为80%，轻量化机身携带了一块“16V 10000mA·h”的动力电池， 总质量仅为1.6kg。
（1）飞行时螺旋桨向 推动空气从而使飞机获得向上的升力。若飞行中受到的空气阻力大小不变，则匀速上升时升力F1 （选填“＞”、“=”或“＜”）下降时的升力F2。
（2）该无人机执行某次航拍任务，需要从地面飞到60m高空处悬停观测，若向上飞行时受到的空气阻力恒定为10N不变，则此过程中电机消耗的电能为 J。
（3）为了安全，该无人机须在电池电量剩余30%前降落，则此无人机的最大续航时间为 min。
三、解答题（本题共6小题，共40分。其中26、30题应写出必要的解题过程）。
25.（6分）按要求作图：
（1）如图甲所示，光线AO从水中斜射到水面，在分界面处发生反射和折射，请画出AO对应的反射光线和折射光线的大致位置。
（2）如图乙所示，小明利用动滑轮竖直向上提升重物，请画出重物重力G的示意图和动滑轮的动力臂L1。
（3）如图丙所示，请根据小磁针静止时N极的指向标出通电螺线管的N极，并在括号内标出电源右端的极性。
26.（6分）2023年3月，无锡市首批智能网联汽车在经开区正式投运。如图所示，一辆无人驾驶的纯电动巴士正经过市民中心，整车总质量为1.5t，车轮与路面接触的总面积为750cm2，该车在水平路面上匀速直线行驶12km，用时10min，行驶过程中受到的阻力为车重的0.08倍。（汽油热值q=4.5×107J/kg ） 求：（1）该车静止在水平路面上时对路面的压强；
（2）这段时间内牵引力所做的功的功率；
（3）该车百公里消耗电能1.8×108J，若这些能量完全由燃烧汽油来获得，相当于完全燃烧多少千克汽油？
27.（7分）老师提供了一些器材，对同学们提出以下三个复习任务：
【任务一】复习“浮力的大小和哪些因素有关”，操作步骤如图甲所示。
①由实验步骤B、C、D可得出结论：当液体密度相等时，物体 的体积越大，受到的浮力越大。
②由图中所测的数据可算得步骤F中液体的密度是 kg/m3。
【任务二】如图乙所示，利用杆秤结合浮力知识测量液体密度。
在杆秤左端A点挂一个质量为0.2kg、体积为25cm3的铁块。提纽位于O处，秤砣放在B处时，秤杆恰好水平平衡，将B处记作零刻度线。已知秤砣的质量为0.1kg，AO=5cm，BO=10cm。把铁块浸没在待测液体中时，移动秤砣便可直接在杆上读出液体的密度。
①用此方法制成的密度秤的刻度是 （选填“均匀”或“不均匀”）的。
②现将铁块浸没在待测液体中，秤砣向左移1.5cm到C点后，杠杆在水平位置重新平衡，则待测液体的密度为 kg/m3。
③若测量液体的密度时，铁块没有完全浸没，则测量值 （选填“大于”、“等于”或“小于”）真实值。
【任务三】如图所示，利用弹簧测力计结合浮力知识测一个蜡块的密度。请把实验步骤补充完整：
①用弹簧测力计测出蜡块的重力，示数为G。
②把一石块系在蜡块下，用测力计吊着蜡块和石块，仅将石块浸没在水中（不触底）静止时，测力计的示数为F1。
③ ，静止时测力计示数为F₂。（写出具体操作）
④蜡块密度表达式：ρ蜡= （用ρ水和测得的物理量表示，不考虑蜡块吸水）。
28.（7分）篮球比赛前，小明给篮球充气时，发现充气越多感觉球越“硬”，又联想到充足气的轮胎在烈日下暴晒易爆胎、他认为这些现象与气体压强有关。气体压强的大小与哪些因素有关呢？和同学们讨论后，提出如下猜想：猜想1：气压大小可能与气体的温度有关；猜想2：气压大小可能与气体的体积有关；猜想3：气压大小可能与气体的多少有关。
（1）同学们用汽车里的“胎压计”测量篮球充气时的气压，发现充气越多，示数越大。由此得出猜想3是 的；
（2）小明又用胎压计测量一个篮球内部的气压，示数如图甲所示，为 kPa。当他将篮球的在烈日下暴晒一段时间后，再测球中气压，发现胎压计的示数变大，可以得出的结论处：在体积和质量一定时，气体的压强随温度的_ 而增大；
（3）为了验证猜想2，他们进行如下探究：如图乙所示，用注射器密封一段空气柱，保证其温度不变，读出气体体积V、用弹簧测力计竖直向上拉注射器活塞来改变气体的体积，已知注射器活塞的横截面积为S，不计活塞重及活塞与注射器壁之间的摩擦。若当地大气压为标准大气压p0，当弹簧测力计的示数为F时，则注射器内气体的压强计算表达式为p= ；
（4）通过实验，得到了注射器内气压与对应体积的实验数据
①请在坐标纸中，作出气压p与体积V的关系图象。②根据表中数据和图象，可以推算出：
当气压p=0.2×105Pa 时，V= m3。
29.（7分）小明想探究“电流与电压、电阻的关系”，实验器材及规格：电源电压恒为4.5V，定值电阻5Ω、10Ω、15Ω、20Ω各一只，滑动变阻器（规格为“40Ω1A”），电压表（0～3V），电流表（0～0.6A），开关，导线若干。
（1）如图甲，小明在连接实物过程中有一根导线的一端接错了，请你在这根导线上打“×”，并画出正确的接线；
（2）小明先探究“电流与电压的关系”：他将10Ω的定值电阻接入电路，闭合开关，通过调节滑动变阻器滑片P，测出该电阻在不同电压下对应电流值，数据如表中所示：
①老师根据表格数据指出他在实验中存在一个错误，他的错误之处是： ______________ ；
②小明改正错误后，第4次实验时的电流表示数如图乙所示，则此时电流为 A。分析表中数据，可得出结论： ____________________________________ ；
（3）小明再探究“电流与电阻的关系”：多次改变R的阻值，移动滑动变阻器的滑片，使电压表示数保持不变，记下电流表示数，描点画图得到如图所示的I-R关系图象。
①实验过程中，小明控制定值电阻两端的电压为 V不变：当将20Ω的定值电阻换为15Ω的电阻时，为保证定值电阻两端电压不变，应将滑片向 滑动；
②为了顺利完成本次探究，定值电阻两端的电压预设值取值范围是 V到 V。
30.（7分）自2024开年以来，因锂电池爆燃带来的火灾让人民生命财产受到极大损失，为助力安全生产和生活，同学们设计了“锂电池温度控制系统”和“烟雾报警与自动喷淋联动模拟系统”。
（1）图甲为“锂电池温度控制系统”简化图，当电池温度过高时，立即启动制冷系统进行降温，电磁继电器与热敏电阻R1、滑动变阻器Rp串联接在电压为6V的电源两端。当电磁铁线圈（电阻不计）中的电流I≥25mA时，衔铁被吸合。热敏电阻置于温度监测区域，其阻值R1随温度t升高而减小，滑动变阻器的最大阻值为200Ω。①图甲中应将b端与 端相连；
②若设置电池温度为60℃时（此时R1阻值为70Ω）启动制冷系统，则应将滑动变阻器的阻值应调为多大？
（2）图乙为“烟雾报警与自动喷淋联动模拟系统”简化图，当烟雾达到一定浓度时触发自动报警并实施喷淋，Rc为气敏电阻，S2为磁性开关。当控制电路中电流I0≥0.02A时，S2动触片与触点a接触，安全指示灯L熄灭，报警和喷淋系统同时工作：当控制电路中电流小于0.02A时，S2动触片与触点b接触，安全指示灯亮，报警、喷淋系统停止工作。
已知控制电路电源电压U控大小可调节，电磁铁线圈电阻不计，气敏电阻Rc的阻值与烟雾浓度C的关系如图丙所示，R0为定值电阻。工作电路电源电压U=36V。
①安全指示灯L标有“0.9W，10Ω”字样（忽略温度对灯丝电阻的影响），要使灯L正常工作，则保护电阻R'的阻值为多大？
②通过调节U控大小，可改变该装置对烟雾探测的灵敏度。调至U控1时，触发报警喷淋的最低烟雾浓度C1=8%，电阻R0的功率为0.012W，求此时控制电路的电源电压U控1。
参考答案
一、选择题（本题共12小题，每小题2分，共24分。每小题只有一个选项正确）。
二、填空题（本题共 12小题，每空1分，共36分）。
13.做无规则 振动 惯性
14.直线传播 漫反射 反射
15.① 向右盘添加砝码 取出适量食盐
16.（1）切割 （2）会
17.（1）速度 （2）塑料板
18.电磁波 缩小 变大
19.做功 做功 2400
20.（1）晶体 （2）水已经达到沸点，开始沸腾，不再升温，物质不能吸热 （3）5.5×105
21.0.5 6.25 80
22.（1）二力平衡 偏大 （2）甲乙 （3）12
23.1000 B
24.（1）下 ＞ （2）1950 （3）42
三、解答题（本题共6小题，共40分。其中26、30题应写出必要的解题过程）。
25.（6分）（1） （2） （3）
26.（6分）（1）2×105Pa （2）2.4×104W （3）4kg
27.（7分）【任务一】①排开液体 ②0.8×103
【任务二】①均匀②1.2×103 ③小于
【任务三】③把挂在测力计下的蜡块和石块浸没在水中 ④Gρ水/（F1-F₂）
28.（7分）（1）正确 （2）124 升高 （3）p0-F/s（4）①见图。②5×10-5
29.（7分）
（1）见图
（2）①电流表未调零
②0.4 电阻不变时，电流与电压成正比
（3）①2.5 右 ②2 3
30.（7分）（1）①c ②170Ω
（2）①110Ω ②5p（×105Pa）
1.0
0.8
0.6
0.5
0.4
0.2
V （×10-5m3）
1.0
125
1.67
2.0
2.5
实验次序
1
2
3
4
U/V
2.0
3.0
4.0
5.0
I/A
0.22
0.32
0.42
题号
1
2
3
4
5
6
7
8
9
10
11
12
答案
D
A
D
B
B
D
D
B
D
A
C
D
