中考物理复习必考实验20：测量未知电阻课件

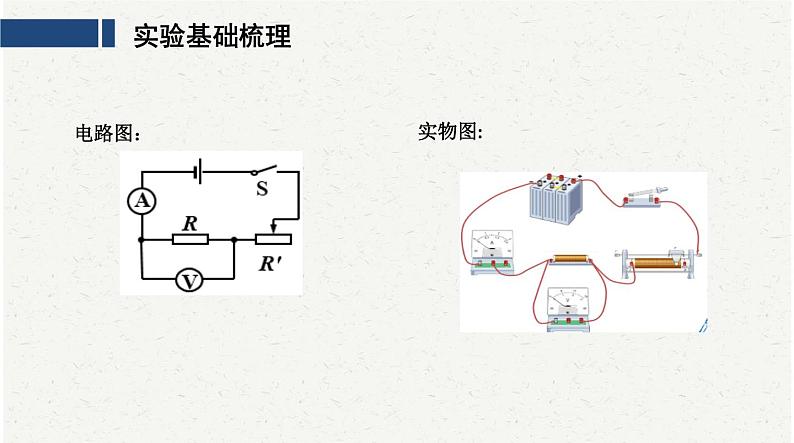

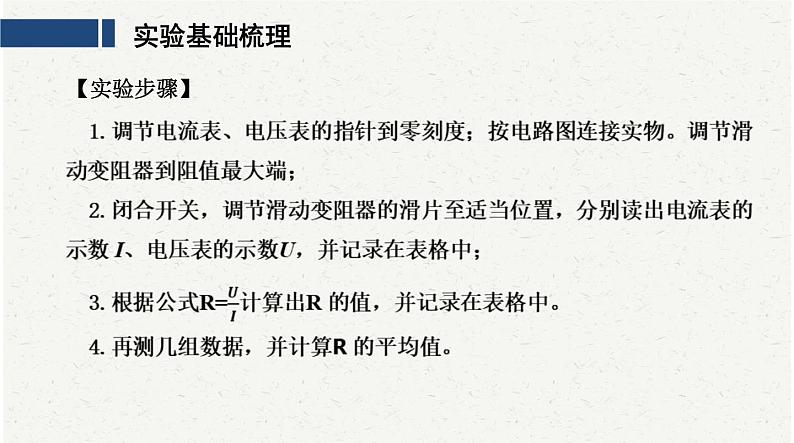

这是一份中考物理复习必考实验20：测量未知电阻课件，共25页。PPT课件主要包含了实验原理，实验器材，电路图，实物图，实验步骤，1如图所示等内容，欢迎下载使用。

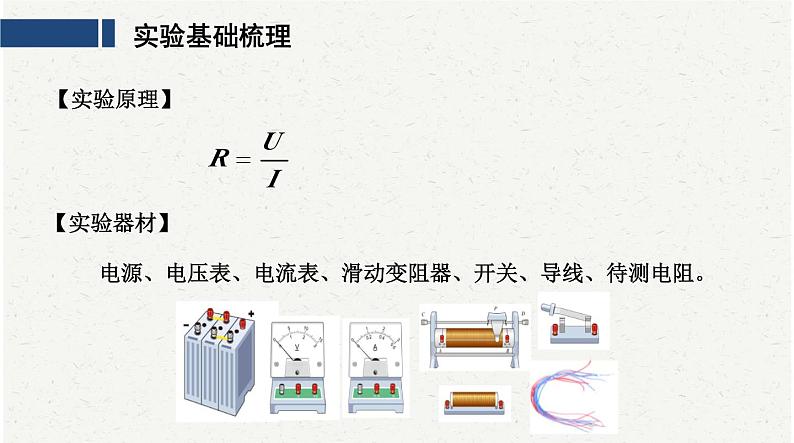

电源、电压表、电流表、滑动变阻器、开关、导线、待测电阻。

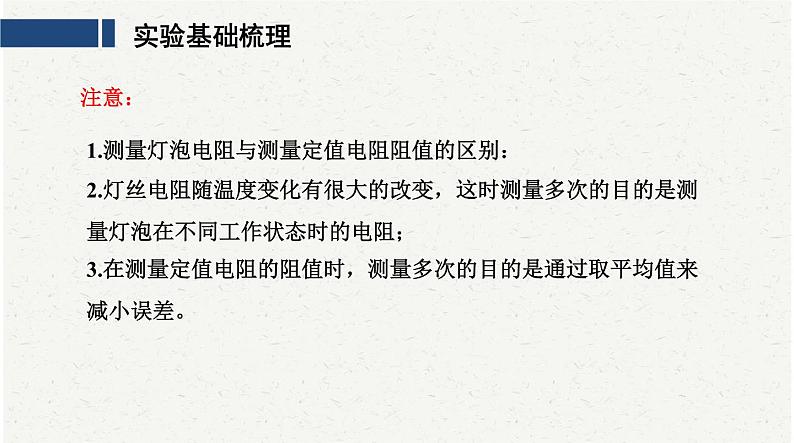

1.测量灯泡电阻与测量定值电阻阻值的区别：2.灯丝电阻随温度变化有很大的改变，这时测量多次的目的是测量灯泡在不同工作状态时的电阻；3.在测量定值电阻的阻值时，测量多次的目的是通过取平均值来减小误差。

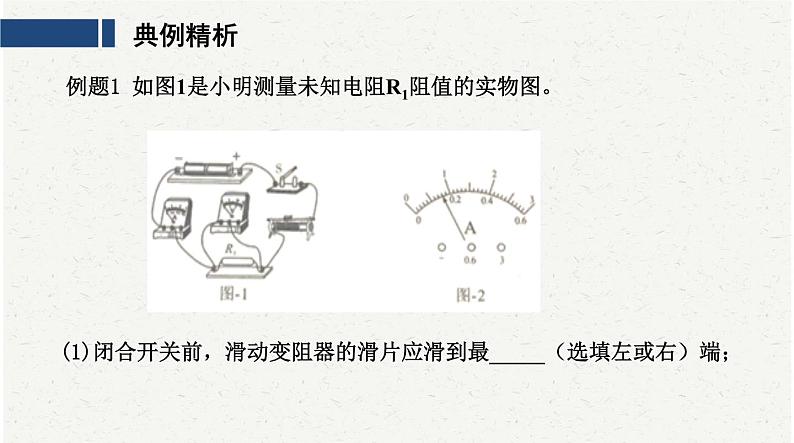

例题1 如图1是小明测量未知电阻R1阻值的实物图。
(1)闭合开关前，滑动变阻器的滑片应滑到最_____（选填左或右）端；

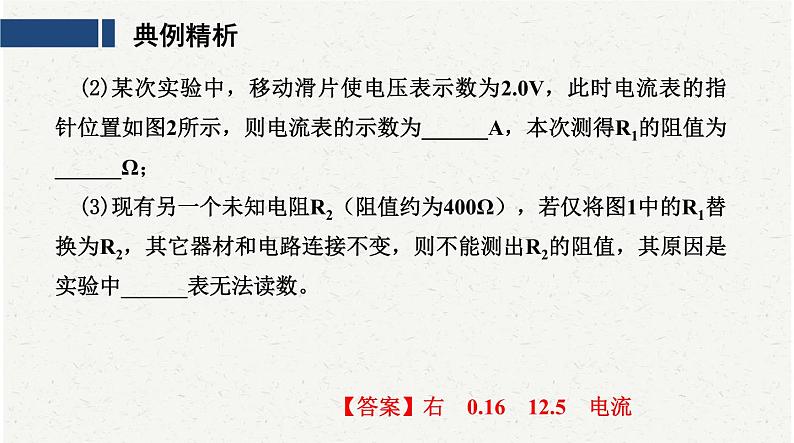

(2)某次实验中，移动滑片使电压表示数为2.0V，此时电流表的指针位置如图2所示，则电流表的示数为______A，本次测得R1的阻值为______Ω；(3)现有另一个未知电阻R2（阻值约为400Ω），若仅将图1中的R1替换为R2，其它器材和电路连接不变，则不能测出R2的阻值，其原因是实验中______表无法读数。
【答案】右 0.16 12.5 电流

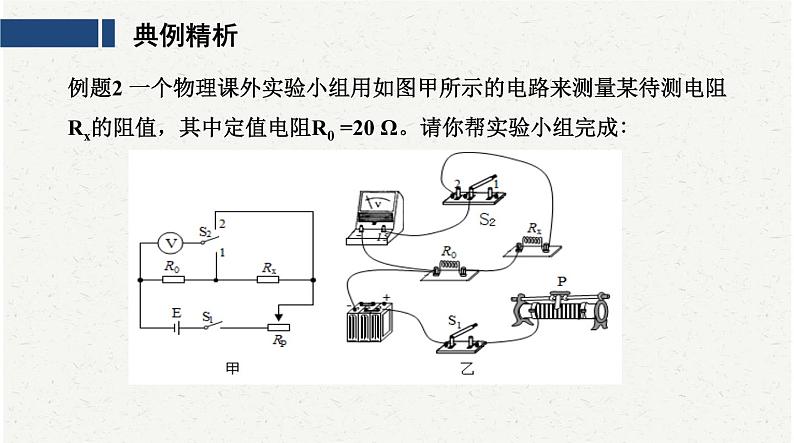

例题2 一个物理课外实验小组用如图甲所示的电路来测量某待测电阻Rx的阻值，其中定值电阻R0 =20 Ω。请你帮实验小组完成∶
(1)按照甲图的实验电路图，用笔画线代替导线将乙图连接完整（部分导线已连好）；(2)在连接电路时，开关应___，闭合开关前，滑动变阻器的滑片应置于___（选填“左”或“右”）端；(3)闭合开关S1，将开关S2掷于“1”时，调节滑动变阻器的滑片到适当位置，记下此时电压表的示数为U1；保持滑片位置不变，将开关S2 掷于“2”时，记下此时电压表的示数为U2。则待测电阻Rx阻值的表达式Rx=___（用R0、U1、U2表示）。
【答案】 断开 右 3.41 48.2 减小误差
1.小明同学用“伏安法”测额定电压为2.5V小灯泡的电阻，实验电路如图甲。
(1)请用笔画线代替导线，在图甲完成实物电路连接（要求：滑动变阻器滑片P向右移动，小灯泡变暗） ；(2)连接好电路，闭合开关，小明发现电压表有示数，电流表无示数，移动滑片P，两表示数均无变化，则故障为______。小明排除故障后按要求完成实验，并根据实验数据绘制成U-I图象，如图乙，则小灯泡正常发光时的电阻为______Ω；(3)细心的小明发现实验所得U-I图象不是条直线，其原因是______；
(4)实验结束后，小华同学想利用此实验器材测量额定电压为3.8V小灯泡的额定功率。但此时他发现电压表损坏了，于是用一个已知阻值为R0的定值电阻，利用图丙电路，也测出了小灯泡的额定功率。请完成下列实验步骤：①闭合开关S、S1，断开开关S2，移动滑片，使电流表示数为______；②闭合开关S、S2，断开开关S1，保持滑片位置不变，读出电流表示数为I；③灯泡的额定功率P额=______（用已知量和测量量表示）。
(2)小灯泡断路（或小灯泡烧坏了 小灯泡接触不良 小灯泡灯丝断了均可） 10 (3)灯丝电阻随温度的升高而增大（或灯丝电阻是变化的 灯丝电阻受温度影响均可）(4)
2.丽丽为了较精确地测出待测电阻Rx的阻值，根据老师提供的下列实验器材，设计了如图甲所示的实物连接电路，老师提供的实验器材：
A．待测定值电阻Rx：阻值在45~50Ω之间；B．定值电阻R0：阻值30Ω；C．电压表V：测量范围0~3V；D．滑动变阻器：规格为“20Ω 2A”；E．滑动变阻器：规格为“100Ω 1.5A”；F．电源：电源电压恒为4.5V；G．开关及导线若干。(1)丽丽实验的主要操作步骤和记录的数据如下：
①断开开关S2、闭合开关S1，由_____（填“A至B”或“B至A”）移动滑动变阻器的滑片P至某一位置，电压表的示数如图乙所示。读出电压表的示数为_____V。②保持滑动变阻器的滑片P的位置不变，断开开关S1、闭合开关S2，读出电压表的示数为1.5V。则在丽丽设计的电路中，滑动变阻器应选_____（填序号）。(2)根据丽丽测量的数据可以得到待测电阻的阻值Rx＝_____Ω。
【答案】B至A 2 E 48
3.一个物理课外实验小组用如图甲所示的电路来测量某待测电阻Rx的阻值，其中定值电阻R0 =2OΩ。请你帮实验小组完成∶
(1)按照甲图的实验电路图，用笔画线代替导线将乙图连接完整（部分导线已连好）；(2)在连接电路时，开关应___，闭合开关前，滑动变阻器的滑片应置于___（选填“左”或“右”）端；(3)闭合开关S1，将开关S2掷于“1”时，调节滑动变阻器的滑片到适当位置，记下此时电压表的示数为U1；保持滑片位置不变，将开关S2掷于“2”时，记下此时电压表的示数为U2。则待测电阻Rx阻值的表达式Rx=___（用R0、U1、U2表示）。
【答案】 断开 右 3.41 48.2 减小误差
