2024年山东省淄博市博山区中考物理一模试卷
展开
这是一份2024年山东省淄博市博山区中考物理一模试卷,共28页。试卷主要包含了选择题,理解与应用,实验与探究,分析与计算等内容,欢迎下载使用。

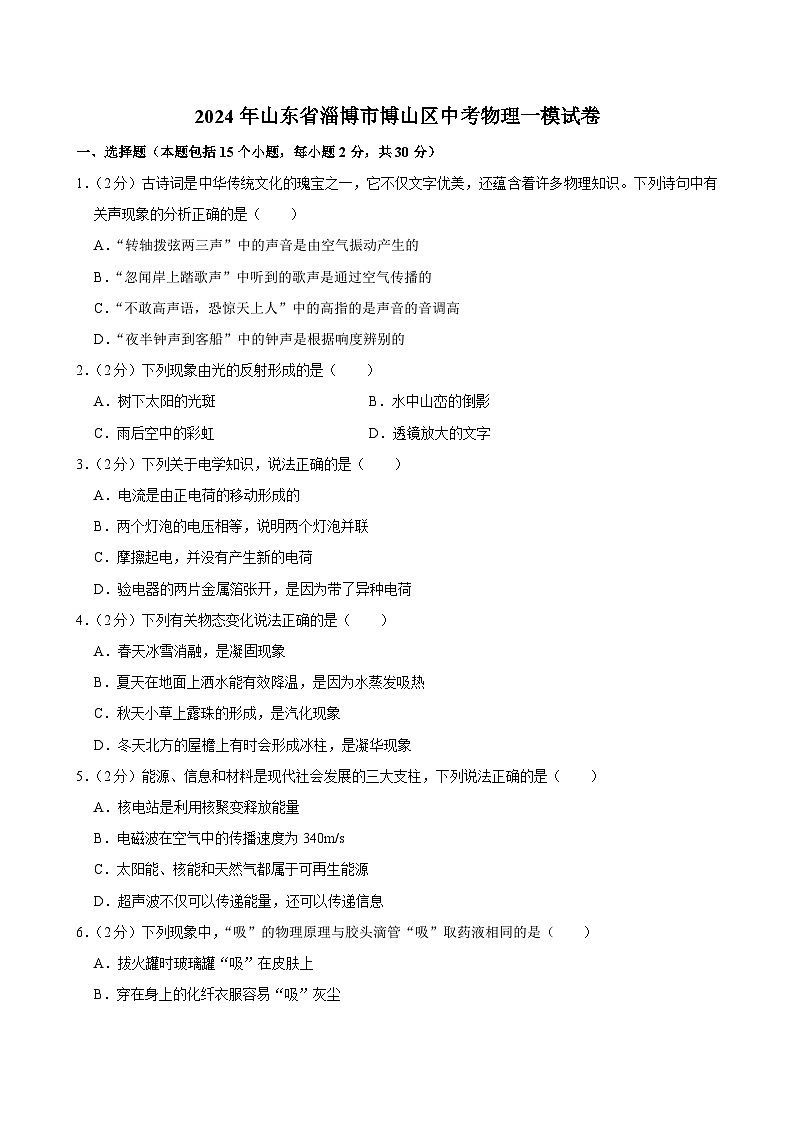

1.(2分)古诗词是中华传统文化的瑰宝之一,它不仅文字优美,还蕴含着许多物理知识。下列诗句中有关声现象的分析正确的是( )
A.“转轴拨弦两三声”中的声音是由空气振动产生的
B.“忽闻岸上踏歌声”中听到的歌声是通过空气传播的
C.“不敢高声语,恐惊天上人”中的高指的是声音的音调高
D.“夜半钟声到客船”中的钟声是根据响度辨别的
2.(2分)下列现象由光的反射形成的是( )
A.树下太阳的光斑B.水中山峦的倒影
C.雨后空中的彩虹D.透镜放大的文字
3.(2分)下列关于电学知识,说法正确的是( )
A.电流是由正电荷的移动形成的
B.两个灯泡的电压相等,说明两个灯泡并联
C.摩擦起电,并没有产生新的电荷
D.验电器的两片金属箔张开,是因为带了异种电荷
4.(2分)下列有关物态变化说法正确的是( )
A.春天冰雪消融,是凝固现象
B.夏天在地面上洒水能有效降温,是因为水蒸发吸热
C.秋天小草上露珠的形成,是汽化现象
D.冬天北方的屋檐上有时会形成冰柱,是凝华现象
5.(2分)能源、信息和材料是现代社会发展的三大支柱,下列说法正确的是( )
A.核电站是利用核聚变释放能量
B.电磁波在空气中的传播速度为340m/s
C.太阳能、核能和天然气都属于可再生能源
D.超声波不仅可以传递能量,还可以传递信息
6.(2分)下列现象中,“吸”的物理原理与胶头滴管“吸”取药液相同的是( )
A.拔火罐时玻璃罐“吸”在皮肤上
B.穿在身上的化纤衣服容易“吸”灰尘
C.磁铁可以“吸”引钉子、大头针等铁制品
D.两块铅块“吸”在一起

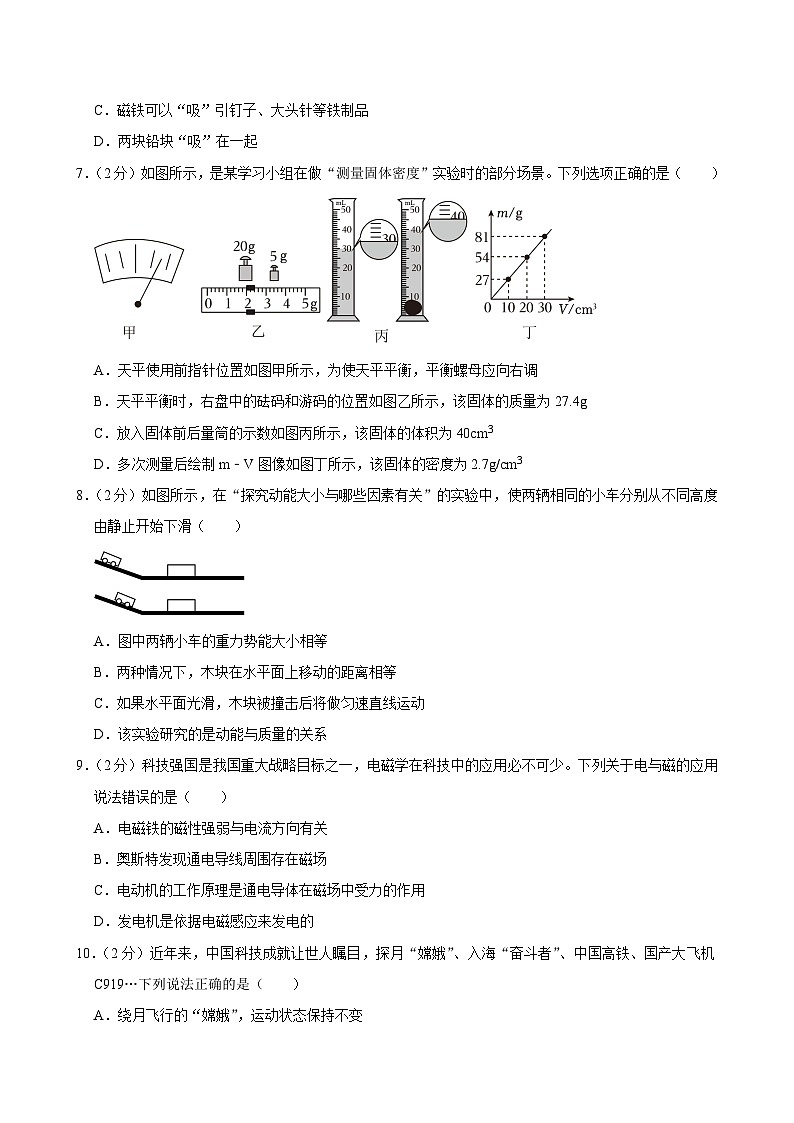

7.(2分)如图所示,是某学习小组在做“测量固体密度”实验时的部分场景。下列选项正确的是( )
A.天平使用前指针位置如图甲所示,为使天平平衡,平衡螺母应向右调
B.天平平衡时,右盘中的砝码和游码的位置如图乙所示,该固体的质量为27.4g
C.放入固体前后量筒的示数如图丙所示,该固体的体积为40cm3
D.多次测量后绘制m﹣V图像如图丁所示,该固体的密度为2.7g/cm3
8.(2分)如图所示,在“探究动能大小与哪些因素有关”的实验中,使两辆相同的小车分别从不同高度由静止开始下滑( )
A.图中两辆小车的重力势能大小相等
B.两种情况下,木块在水平面上移动的距离相等
C.如果水平面光滑,木块被撞击后将做匀速直线运动
D.该实验研究的是动能与质量的关系
9.(2分)科技强国是我国重大战略目标之一,电磁学在科技中的应用必不可少。下列关于电与磁的应用说法错误的是( )
A.电磁铁的磁性强弱与电流方向有关
B.奥斯特发现通电导线周围存在磁场
C.电动机的工作原理是通电导体在磁场中受力的作用
D.发电机是依据电磁感应来发电的
10.(2分)近年来,中国科技成就让世人瞩目,探月“嫦娥”、入海“奋斗者”、中国高铁、国产大飞机C919…下列说法正确的是( )
A.绕月飞行的“嫦娥”,运动状态保持不变
B.“奋斗者”号载人潜水器在海中加速下降时受平衡力作用
C.高铁因为速度快所以惯性大
D.国产大飞机C919能起飞是因为机翼受到向上的升力
11.(2分)关于温度、内能、热量,下列说法正确的是( )
A.南极年平均气温为﹣25℃,所以南极的冰山没有内能
B.物体吸收热量,温度一定升高
C.温度高的物体含有的热量多
D.气体膨胀对外做功,自身内能会减少

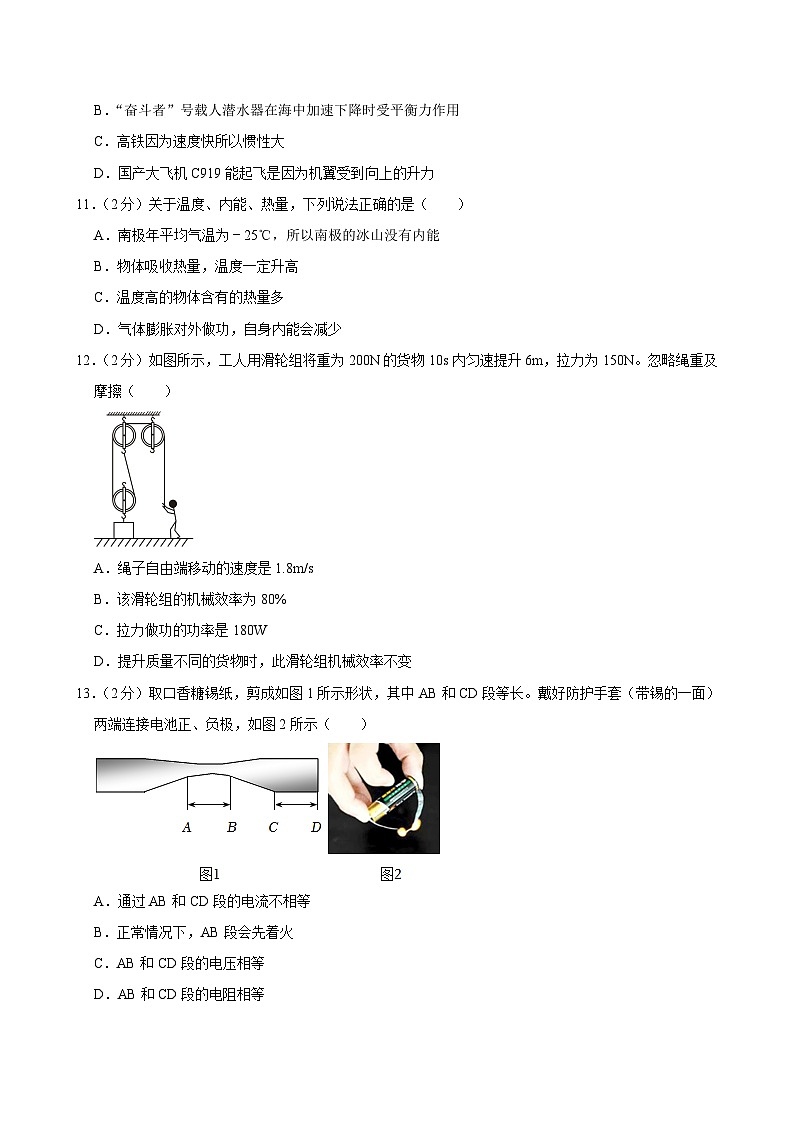

12.(2分)如图所示,工人用滑轮组将重为200N的货物10s内匀速提升6m,拉力为150N。忽略绳重及摩擦( )
A.绳子自由端移动的速度是1.8m/s
B.该滑轮组的机械效率为80%
C.拉力做功的功率是180W
D.提升质量不同的货物时,此滑轮组机械效率不变
13.(2分)取口香糖锡纸,剪成如图1所示形状,其中AB和CD段等长。戴好防护手套(带锡的一面)两端连接电池正、负极,如图2所示( )
A.通过AB和CD段的电流不相等
B.正常情况下,AB段会先着火
C.AB和CD段的电压相等
D.AB和CD段的电阻相等
14.(2分)水平桌面上老师用相同的烧杯盛放了相同体积的水和浓盐水,让同学们进行区分,聪明的小李用吸管和橡皮泥自制了一个简易密度计,下列说法正确的是( )
A.密度计在乙液体中受到的浮力更大
B.甲液体是浓盐水
C.两液体对容器底的压强相等
D.乙容器对桌面的压力更大
15.(2分)电梯超载容易引发安全隐患,其超载报警电路简图,如图所示。电源电压恒定不变,R0为保护电阻,R为压敏电阻,阻值大小随电梯内压力增大而减小,当有人进入电梯后,则( )
A.电流表示数减小
B.电压表示数增大
C.电压表与电流表示数之比减小
D.因为电阻R0是定值电阻,所以它的电压和电流不变
二、理解与应用(本题包括5个小题,共13分)
16.(2分)如图所示,是一种常见的全自动感应水龙头,当手伸到感应范围内时;当手离开感应范围时,水龙头自动关闭 (选填“红外线”或“紫外线”)实现自动控制的。洗手池下方排水管设计了U形“反水弯”,起到隔绝下水道异味的作用,其利用了 原理。
17.(2分)家庭电路中空气开关跳闸的原因可能是 (写出一条即可);电冰箱使用三线插头,可以让金属外壳与插座中的 线相连,以防漏电时对人体造成伤害。
18.(3分)“小荷才露尖尖角,早有蜻蜓立上头”湖中的荷花清香四溢,这属于 现象;立于荷尖上的蜻蜓距水面0.8m,它与其倒影之间相距 m;广阔的湖水可以调节周边的气温,这是由于水具有较大的 。
19.(3分)如图是两灯电流随电压变化的图像,两灯额定电压均为6V。若将两灯并联后接入电路,则干路电流最大为 A;若将两灯串联后接入电路,在保证电路安全的情况下 V;若灯泡正常发光时,灯泡的电功率之比,P甲:P乙= 。
20.(3分)在端午龙舟赛比赛过程中,运动员看到观众是运动的,是以 (选填“龙舟”或“河岸”)为参照物;在划船的过程中,船桨对水的作用力 (选填“大于”、“等于”或“小于”)水对船桨的作用力。画出船所受到的浮力。
三、实验与探究(本题包括3个小题,共22分)
21.(7分)小明利用如图所示的装置“探究凸透镜成像的规律”。
(1)实验前应调节烛焰、凸透镜、光屏,使它们的中心在同一水平高度,这样做的目的是 ;
(2)当蜡烛与凸透镜的位置如图所示时,在光屏上可得到烛焰清晰的、 (选填“放大”或“缩小”)的像,生活中利用此成像规律制成的光学仪器是 (选填“放大镜”、“投影仪”或“照相机”);
(3)若凸透镜位置不变,调换蜡烛和光屏的位置, (选填“仍能”或“不能”)在光屏上得到清晰的像,这说明光发生折射时,光路是 的;
(4)小明把蜡烛向右移动一小段距离,发现光屏上烛焰的像变模糊了,他可以将光屏向 移动或者不移动光屏,将一个度数合适的 (选填“近视”或“远视”)眼镜的镜片放在凸透镜和烛焰之间,都能让光屏上的像重新变清晰。
22.(7分)小明用矿泉水瓶做了以下实验:
(1)用弹簧测力计沿水平方向匀速直线拉动装满水的水瓶,弹簧测力计示数如图甲,则瓶底所受摩擦力大小为 N,若加速拉动水瓶时,瓶子受的摩擦力将 (选填“变大”“变小”或“不变”);将瓶中水倒出部分后,重复上述实验,分析两次实验数据,可以得到结论:在接触面粗糙程度相同时, 越大,滑动摩擦力越大。
(2)在水瓶的不同位置扎三个小孔,取下瓶盖,观察到水从小孔喷出的现象如图丙 有关。
(3)将装满水的水瓶依次正放和倒放于海绵上,如图丁。海绵的凹陷,说明力可以改变物体的 海绵凹陷程度不同主要与 有关。与甲、乙实验相比,两组实验都采用的研究方法是 。
23.(8分)如图所示,在“测量小灯泡的电功率”实验中,小灯泡的额定电压为2.5V,电源电压为6V。
(1)图甲电路中还有一根导线没有连接,请用笔画线代替导线,将电路连接完整(要求:导线不交叉);
(2)连接好电路,检查无误后,将滑动变阻器接入电路的电阻调节到最大,观察到电压表的示数超过2.5V,其原因可能是该滑动变阻器的最大阻值 (选填“太小”或“太大”);
(3)解决问题后,闭合开关,移动滑动变阻器的滑片P,小灯泡正常发光,此时电流表示数如图乙所示 W。若要使小灯泡变得更亮一些,滑动变阻器的滑片应向 (选填“左”或“右”)移动;
(4)将上表数据填完整后进行分析,发现小灯泡的亮度是由其 决定的;
(5)观察表中的数据发现,虽然是同一小灯泡,但通过小灯泡的电流与其两端的电压并不成正比 ;若实验中出现灯泡不亮,电流表无示数,电压表有示数 。
(6)若将灯泡换成定值电阻,则可进行研究的实验是 (选填序号)。
A.电流与电压的关系
B.电流与电阻的关系
C.电压与电阻的关系
四、分析与计算(本题包括2个小题,共15分)
24.(7分)如图1是古时劳动人民用工具撬起木料的情景,如图二中已知其中BO:OC=1:5,木料的体积为4m3,木块的密度为0.5×103kg/m3。
(1)求木材所受重力?
(2)如图2,在B端有一木材对绳子的力F1为1×104N,当F2为多大时,木料刚好被抬起?
(3)随着时代发展,亮亮同学发现吊车能更方便地提起重物。如图3用一吊车匀速向上提起木材,已知提升的功率为P=10kW
25.(8分)中医药是中华文化的瑰宝,在疾病治疗方面具有不可替代的作用。图甲为小明同学家的小型电中药锅,其电路简图如图乙所示1和S2的不同接法组合,可以实现三挡加热功能,其中定值电阻R1、R2都是发热电阻,其部分参数如下表所示。[已知c药液=4.2×103J/(kg•℃)]求:
(1)锅中的1kg药液从25℃加热到35℃中药液吸收的热量;
(2)当S1闭合S2接2时,加热100s,产生的热量为多少;
(3)求R2的阻值。
2024年山东省淄博市博山区中考物理一模试卷
参考答案与试题解析
一、选择题(本题包括15个小题,每小题2分,共30分)
1.(2分)古诗词是中华传统文化的瑰宝之一,它不仅文字优美,还蕴含着许多物理知识。下列诗句中有关声现象的分析正确的是( )
A.“转轴拨弦两三声”中的声音是由空气振动产生的
B.“忽闻岸上踏歌声”中听到的歌声是通过空气传播的
C.“不敢高声语,恐惊天上人”中的高指的是声音的音调高
D.“夜半钟声到客船”中的钟声是根据响度辨别的
【分析】声音是由物体振动产生的,声音的传播需要介质;声音的三个特性:音调、响度和音色;音调是指声音的高低,与物体的振动快慢有关;响度跟发声体的振幅和距离发声体的远近有关;音色跟发声体的材料和结构有关。
【解答】解:A.“转轴拨弦两三声”中的声音是由弦被拨动后振动产生的;
B.“忽闻岸上踏歌声”中听到的歌声是通过空气传播的;
C.“不敢高声语,是指响度大,故C错误;
D.不同发声体的音色不同,故D错误。
故选:B。
【点评】本题主要考查了声音的产生与传播以及音调、响度和音色的区别,属于基础题。
2.(2分)下列现象由光的反射形成的是( )
A.树下太阳的光斑B.水中山峦的倒影
C.雨后空中的彩虹D.透镜放大的文字
【分析】(1)光在同种、均匀、透明介质中沿直线传播,产生的现象有小孔成像、影子的形成、日食和月食等;
(2)光线传播到两种介质的表面上时会发生光的反射现象,例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的;
(3)光线在同种不均匀介质中传播或者从一种介质斜射入另一种介质时,就会出现光的折射现象,例如水池底变浅、水中筷子变弯、海市蜃楼、彩虹、凸透镜成像等都是光的折射形成的。
【解答】解:A、树下太阳的光斑是太阳的实像,是由于光的直线传播形成的;
B、水中山峦的倒影,是由于光的反射而形成的;
C、雨后空中的彩虹,是由于光的折射而形成的;
D、透镜放大的文字,是由于光的折射形成的。
故选:B。
【点评】此题通过几个日常生活中的现象考查了对光的折射、光的直线传播、光的反射的理解,在学习过程中要善于利用所学知识解释有关现象。
3.(2分)下列关于电学知识,说法正确的是( )
A.电流是由正电荷的移动形成的
B.两个灯泡的电压相等,说明两个灯泡并联
C.摩擦起电,并没有产生新的电荷
D.验电器的两片金属箔张开,是因为带了异种电荷
【分析】电荷的定向移动形成电流;两个相同的灯泡串联时电压也是相等的;摩擦起电只是电荷的转移;同种电荷相互排斥。
【解答】解:A、正负电荷的定向移动都会形成电流;
B、两个相同的灯泡串联时电压也是相等的;
C、摩擦起电只是电荷的转移,故C正确;
D、验电器的两片金属箔张开。
故选:C。
【点评】此题主要考查学生对电流的形成原因和电荷间的相互作用规律的理解和应用。
4.(2分)下列有关物态变化说法正确的是( )
A.春天冰雪消融,是凝固现象
B.夏天在地面上洒水能有效降温,是因为水蒸发吸热
C.秋天小草上露珠的形成,是汽化现象
D.冬天北方的屋檐上有时会形成冰柱,是凝华现象
【分析】(1)物质由气态直接变为固态叫凝华,物质由固态直接变为气态叫升华;由气态变为液态叫液化,由液态变为气态叫汽化;由固态变为液态叫熔化,由液态变为固态叫凝固;
(2)六种物态变化过程中,都伴随着吸热或放热。其中放出热量的物态变化有:凝固、液化、凝华;吸热的有:熔化、汽化、升华。
【解答】解:A、春天冰雪消融,由固态变成液态,故A错误;
B、夏天在地面上洒水,蒸发的过程中会吸热,故B正确;
C、露珠是空气中的水蒸气遇冷液化成小水滴形成的,故C错误;
D、冰柱是屋檐上的水在流下来的过程中遇冷凝固形成的,故D错误。
故选:B。
【点评】分析生活中的热现象属于哪种物态变化,关键要看清物态变化前后,物质各处于什么状态;另外对六种物态变化的吸热和放热情况也要有清晰的认识。
5.(2分)能源、信息和材料是现代社会发展的三大支柱,下列说法正确的是( )
A.核电站是利用核聚变释放能量
B.电磁波在空气中的传播速度为340m/s
C.太阳能、核能和天然气都属于可再生能源
D.超声波不仅可以传递能量,还可以传递信息
【分析】(1)核电站利用核裂变来获得能量;
(2)电磁波在空气中的传播速度约为3×108m/s;
(3)像风能、水能、太阳能等可以在自然界源源不断地得到,把它们称为可再生能源。化石能源、核能等能源会越用越少,不能在短期内从自然界得到补充,这类能源称为不可再生能源;
(4)超声波可以传递信息和能量。
【解答】解:A、核电站是利用核裂变释放的能量来发电的;
B、电磁波在空气中的传播速度约为3×108m/s,故B错误;
C、核能和天然气一旦消耗,都属于不可再生能源;
D、超声波不仅可以传递能量,故D正确。
故选:D。
【点评】本题考查了对核能、电磁波、能源分类、超声波应用等的认识,属基础题。
6.(2分)下列现象中,“吸”的物理原理与胶头滴管“吸”取药液相同的是( )
A.拔火罐时玻璃罐“吸”在皮肤上
B.穿在身上的化纤衣服容易“吸”灰尘
C.磁铁可以“吸”引钉子、大头针等铁制品
D.两块铅块“吸”在一起
【分析】(1)由于大气有重力且具有流动性,故大气会对地球表面的物体产生压强;大气压在生活中有很广泛的应用,如:吸饮料、钢笔吸墨水、吸盘式挂钩等等;
(2)由于摩擦而使物体带电叫摩擦起电,带电体具有吸引轻小物体的性质;
(3)磁铁的性质:磁铁具有磁性,它能吸引铁、钴、镍等;
(4)分子之间存在引力和斥力。
【解答】解:用胶头滴管吸取药液,要先把滴管橡胶内的空气挤出,药液就被压进滴管里;
A.先把酒精或其它药棉在罐内烧一下,此时迅速把罐扣在皮肤上,小于外面的大气压,故A符合题意;
B.穿在身上的化纤衣服容易“吸“灰尘,会吸引轻小物体,故B不符合题意;
C.磁铁具有磁性、大头针等铁制品,故C不符合题意;
D.两个铁块挤压在一起是利用分子间的作用力,故D不符合题意。
故选:A。
【点评】此类题举出的例子一般都是学生平时生活中接触过的,所以要在平时学习中多留心这类与物理有关的生活现象,体现了物理来源于生活,服务于社会的新课程理念。
7.(2分)如图所示,是某学习小组在做“测量固体密度”实验时的部分场景。下列选项正确的是( )
A.天平使用前指针位置如图甲所示,为使天平平衡,平衡螺母应向右调
B.天平平衡时,右盘中的砝码和游码的位置如图乙所示,该固体的质量为27.4g
C.放入固体前后量筒的示数如图丙所示,该固体的体积为40cm3
D.多次测量后绘制m﹣V图像如图丁所示,该固体的密度为2.7g/cm3
【分析】(1)调节天平时,应将平衡螺母向指针偏转的对侧移动;
(2)天平在读数时应将砝码的质量与游码的示数相加;
(3)根据量筒示数计算固体体积的大小;
(4)根据密度公式计算密度的大小。
【解答】解:
A、图甲中指针偏右,因此应向左移动平衡螺母;
B、固体的质量为:m=20g+5g+2g=27g;
C、固体放入前7=30mL=30cm3,固体放入水中浸没,量筒中的体积为V2=40mL=40cm6,则固体的体积为:V=V2﹣V1=40cm4﹣30cm3=10cm3,故C错误;
D、根据图示可知,则固体的密度为:ρ==3,故D正确。
故选:D。
【点评】本题考查了天平的调节和读数、量筒的使用、密度的计算,难度不大。
8.(2分)如图所示,在“探究动能大小与哪些因素有关”的实验中,使两辆相同的小车分别从不同高度由静止开始下滑( )
A.图中两辆小车的重力势能大小相等
B.两种情况下,木块在水平面上移动的距离相等
C.如果水平面光滑,木块被撞击后将做匀速直线运动
D.该实验研究的是动能与质量的关系
【分析】(1)重力势能与质量和高度有关,动能的大小与物体的质量和速度有关;
(2)通过比较木块在同一水平面上被撞击的距离来比较钢球到达水平面时动能的大小;
(3)物体在水平方向不受外力,则做匀速直线运动或保持静止;
(4)物体的动能大小与物体的质量和速度有关,研究动能与其中一个因素的关系时,要控制另外一个因素不变。
【解答】解:A.图中两辆小车的质量相等,则重力势能大小不等;
B.两种情况下,转化为动能不同,故B错误;
C.如果水平面光滑,被撞击后将做匀速直线运动;
D.要研究动能与质量的关系,要控制速度大小相同,故D错误。
故选:C。
【点评】本题考查重力势能有关因素、动能的探究实验、惯性和牛顿第一定律,属于中档题。
9.(2分)科技强国是我国重大战略目标之一,电磁学在科技中的应用必不可少。下列关于电与磁的应用说法错误的是( )
A.电磁铁的磁性强弱与电流方向有关
B.奥斯特发现通电导线周围存在磁场
C.电动机的工作原理是通电导体在磁场中受力的作用
D.发电机是依据电磁感应来发电的
【分析】(1)电磁铁的磁性强弱与电流的大小和线圈的匝数有关。
(2)奥斯特实验证明通电导线周围存在磁场。
(3)电动机是根据通电导体在磁场中受力作用的原理来工作的。
(4)闭合电路的部分导体在磁场中做切割磁感线运动时,导体中会产生感应电流,这种现象叫电磁感应现象。
【解答】解:A、电磁铁的磁性强弱与线圈匝数,与电流方向无关;
B、根据物理学史知道,即通电导线周围存在磁场;
C、电动机是根据通电导体在磁场中受到力的作用制成的;
D、发电机是利用电磁感应的原理制成的。
故选:A。
【点评】本题考查的是影响电磁铁磁性强弱的因素、电流的磁效应、电磁感应现象、通电导体在磁场中受力作用;知道影响电磁铁磁性强弱的因素;知道发电机和电动机的基本原理。
10.(2分)近年来,中国科技成就让世人瞩目,探月“嫦娥”、入海“奋斗者”、中国高铁、国产大飞机C919…下列说法正确的是( )
A.绕月飞行的“嫦娥”,运动状态保持不变
B.“奋斗者”号载人潜水器在海中加速下降时受平衡力作用
C.高铁因为速度快所以惯性大
D.国产大飞机C919能起飞是因为机翼受到向上的升力
【分析】(1)当物体的运动速度大小和方向都不变时,即物体的运动状态不发生改变;
(2)物体受到平衡力的作用处于平衡状态;
(3)惯性与质量有关,质量越大,惯性越大;
(4)流体在流速大的地方,压强小,在流速小的地方,压强大。
【解答】解:A、“嫦娥”围绕月球飞行,运动状态一直在改变;
B、“奋斗者”号载人潜水器在海中加速下降时,处于非平衡状态,故B错误;
C、惯性是物体的一种固有属性,与速度无关,故C错误;
D、飞机机翼上凸下平,压强小,压强大,使飞机升空。
故选:D。
【点评】本题考查运动状态、平衡力、惯性和流体压强与流速的关系,属于综合题。
11.(2分)关于温度、内能、热量,下列说法正确的是( )
A.南极年平均气温为﹣25℃,所以南极的冰山没有内能
B.物体吸收热量,温度一定升高
C.温度高的物体含有的热量多
D.气体膨胀对外做功,自身内能会减少
【分析】(1)一切物体在任何情况下都具有内能;
(2)晶体熔化过程中,吸收热量,温度不变;
(3)热量是过程量;
(4)改变内能有两种方式:做功和热传递。
【解答】解:A、南极冰山平均温度虽然非常低,故A错误;
B、物体吸收了热量,比如晶体熔化时,但温度不变;
C、热量是过程量,故C错误;
D、改变内能有两种方式:做功和热传递,自身内能会减少。
故选:D。
【点评】本题考查了温度、热量、内能之间的关系,改变方式以及晶体熔化的特点,难度不大。
12.(2分)如图所示,工人用滑轮组将重为200N的货物10s内匀速提升6m,拉力为150N。忽略绳重及摩擦( )
A.绳子自由端移动的速度是1.8m/s
B.该滑轮组的机械效率为80%
C.拉力做功的功率是180W
D.提升质量不同的货物时,此滑轮组机械效率不变
【分析】(1)由图可知n=2,绳子自由端移动的距离s=nh,根据v=求出绳子自由端移动的速度;
(2)利用W有=Gh求有用功;利用W总=Fs求拉力做的总功;利用η=×100%求滑轮组的机械效率;
(3)利用P=求拉力做功的功率;
(4)利用不计绳重和摩擦时η=====分析提升质量不同的货物时,此滑轮组机械效率的变化情况。
【解答】解:A、由图可知n=2,
绳子自由端移动的速度:v===1.7m/s;
B、拉力做的有用功:W有=Gh=200N×6m=1200J,
拉力做的总功:W总=Fs=150N×12m=1800J,
滑轮组的机械效率:η=×100%=,故B错误;
C、拉力做功的功率:P==,故C正确;
D、使用此滑轮组提升质量不同的货物时,物体的重力改变,由不计绳重和摩擦时η=====,滑轮组的机械效率改变。
故选:C。
【点评】本题考查了使用滑轮组时绳子自由端运动的速度、有用功、总功、功率和机械效率的计算,关键是从图中得出滑轮组绳子的有效股数。
13.(2分)取口香糖锡纸,剪成如图1所示形状,其中AB和CD段等长。戴好防护手套(带锡的一面)两端连接电池正、负极,如图2所示( )
A.通过AB和CD段的电流不相等
B.正常情况下,AB段会先着火
C.AB和CD段的电压相等
D.AB和CD段的电阻相等
【分析】(1)串联电路中,电流处处相等;
(2)导体电阻的大小跟导体的长度、横截面积、材料和温度有关;根据Q=I2Rt分析判断ab段产生热量的多少;
(3)AB段的电阻大于和CD段的电阻,根据串联分压原理得,AB的电压大于CD段的电压。
【解答】解:A、AB和CD段锡纸串联电路中,所以通过AB和CD段的电流相等;
BD、在材料和长度相同时,电阻越大,AB段的横截面积小于CD段的横截面积,根据Q=I2Rt可知,在电流和通电时间一定时,温度高,故B正确;
C、AB段的电阻大于CD段的电阻,AB段的电压大于CD段的电压。
故选:B。
【点评】本题考查了串联电路的特点、影响电阻大小的因素、焦耳定律等的应用,是理论联系实际的好题。
14.(2分)水平桌面上老师用相同的烧杯盛放了相同体积的水和浓盐水,让同学们进行区分,聪明的小李用吸管和橡皮泥自制了一个简易密度计,下列说法正确的是( )
A.密度计在乙液体中受到的浮力更大
B.甲液体是浓盐水
C.两液体对容器底的压强相等
D.乙容器对桌面的压力更大
【分析】(1)从图可知,密度计放在甲、乙液体中都漂浮,受到的浮力都等于密度计受到的重力,从而可以判断受到浮力的大小关系;
(2)从图可以得出密度计排开液体体积的大小关系,再根据阿基米德原理分析液体的密度大小关系;
(3)先根据题中条件和公式G=mg=ρVg判断两液体的重力关系;因图中烧杯为柱形容器,且放入密度计之后密度计处于漂浮状态,则此时液体对容器底的压力F=G液+G密度计,据此可判断两液体对容器底的压力关系,已知两烧杯的底面积相等,再根据p=判断两液体对容器底的压强关系;
(4)由题知相同的烧杯盛放了相同体积的水和浓盐水,根据m=ρV即可判断液体的质量大小,进而知道重力和压力的大小;密度计、烧杯的重力相同,则知甲烧杯的总重力与乙烧杯的总重力的关系,从而知道甲对桌面的压力与乙对桌面的压力之间的大小关系。
【解答】解:A、同一个密度计放在甲,则密度计在甲,所以F甲=F乙=G,故A错误;
B、由图知密度计排开液体的体积V排甲>V排乙,由于浮力相等,根据F浮=ρ液V排g可知:ρ甲<ρ乙,乙液体是浓盐水,故B错误;
C、由前面解答可知ρ甲<ρ乙,且原来两烧杯中液体体积相等,根据m=ρV可知m甲液<m乙液,由G=mg可知G甲液<G乙液;
因图中烧杯为柱形容器,且放入密度计之后密度计处于漂浮状态液+G密度计,
又因为同一密度计的重力不变,两液体的重力关系为G甲液<G乙液,则此时两液体对容器底的压力关系为F甲液<F乙液,已知两烧杯的底面积相等,所以根据p=甲液<p乙液,故C错误;
D、两烧杯盛放了相同体积的水和浓盐水,乙中液体的质量大,乙中液体的重力大、烧杯的重力相同,甲对桌面的压力小于乙对桌面的压力。
故选:D。
【点评】本题考查了学生对阿基米德原理和物体的漂浮条件的掌握和运用,利用好密度计测液体密度时漂浮(F浮=G)是本题的关键。
15.(2分)电梯超载容易引发安全隐患,其超载报警电路简图,如图所示。电源电压恒定不变,R0为保护电阻,R为压敏电阻,阻值大小随电梯内压力增大而减小,当有人进入电梯后,则( )
A.电流表示数减小
B.电压表示数增大
C.电压表与电流表示数之比减小
D.因为电阻R0是定值电阻,所以它的电压和电流不变
【分析】由图可知,R和R0串联,电流表测电路中的电流;开关S闭合,有人进入电梯后,压敏电阻R受到的压力变大,根据题意可知压敏电阻的阻值变化以及总电阻的变化,由欧姆定律判定电路中电流的变化和R0两端的电压变化;根据R=知电压表与电流表示数的比值变化。
【解答】解:由图可知,R和R0串联,电流表测电路中的电流;
开关S闭合,有人进入电梯后,由题意可知压敏电阻的阻值减小,根据欧姆定律可知电路中的电流增大,根据U=IR可知,R0的电压增大;
根据串联电路的分原理可知,压敏电阻的电压减小,所以电压表与电流表示数之比减小。
综上可知,C正确。
故选:C。
【点评】本题考查串联电路的特点和欧姆定律的应用,正确判断电路的电阻变化是关键。
二、理解与应用(本题包括5个小题,共13分)
16.(2分)如图所示,是一种常见的全自动感应水龙头,当手伸到感应范围内时;当手离开感应范围时,水龙头自动关闭 红外线 (选填“红外线”或“紫外线”)实现自动控制的。洗手池下方排水管设计了U形“反水弯”,起到隔绝下水道异味的作用,其利用了 连通器 原理。
【分析】(1)红外线感应水龙头是通过红外线反射原理;
(2)连通器的结构特征是上端开口、底部相连通;连通器内装同种液体且不流动时液面总是相平的。
【解答】解:
(1)感应窗发出红外线,照射到手上,改变传播方向,控制出水情况;
(2)洗脸池排水管设计的U形“反水弯”上部开口、下部连通;U形“反水弯”内装有水且静止时,可以防止下水道异味窜入室内。
故答案为:红外线;连通器。
【点评】本题考查了红外线、连通器的应用,属于基础题目。
17.(2分)家庭电路中空气开关跳闸的原因可能是 短路 (写出一条即可);电冰箱使用三线插头,可以让金属外壳与插座中的 地 线相连,以防漏电时对人体造成伤害。
【分析】空气开关跳闸,说明电路中电流过大,家庭电路中电流过大的原因可能是电路发生短路,或者接入电路中的用电器总功率过大;
三孔插座的接法是左零右火上接地,三脚插头的接法是中上的要与用电器外壳相连。
【解答】解:空气开关跳闸,说明电路中电流过大,或者接入电路中的用电器总功率过大;
电冰箱属于金属外壳用电器,因此与电冰箱外壳相连接的是地线,电流会通过地线导入大地。
故答案为:短路;地。
【点评】本题考查空气开关的作用、三孔插座和三脚插头的连接情况,要掌握电路电流过大的原因和电路电流过大产生的后果。
18.(3分)“小荷才露尖尖角,早有蜻蜓立上头”湖中的荷花清香四溢,这属于 扩散 现象;立于荷尖上的蜻蜓距水面0.8m,它与其倒影之间相距 1.6 m;广阔的湖水可以调节周边的气温,这是由于水具有较大的 比热容 。
【分析】(1)扩散现象说明一切物质的分子都在不停地做无规则运动;
(2)根据平面镜成像特点可知:根据物到水面的距离和像到水面的距离相等,可求物像距离,据此解答;
(3)水的比热容大,相同质量的水和其它物质比较,吸收或放出相同的热量,水的温度升高或降低的少;升高或降低相同的温度,水吸收或放出的热量多。
【解答】解:
(1)湖中的荷花清香四溢,说明分子在不停地做无规则运动;
(2)蜻蜓距水面0.8m,则蜻蜓的像距水面也是7.8m;
(3)湖水对周边气温有一定的调节作用,是因为水的比热容较大,吸收或放出的热量比其他物质多。
故答案为:扩散;1.6。
【点评】本题主要考查了学生对水的比热容大的特点及应用、扩散现象的认识以及平面镜成像特点的应用,难度不大。
19.(3分)如图是两灯电流随电压变化的图像,两灯额定电压均为6V。若将两灯并联后接入电路,则干路电流最大为 1.5 A;若将两灯串联后接入电路,在保证电路安全的情况下 8 V;若灯泡正常发光时,灯泡的电功率之比,P甲:P乙= 2:1 。
【分析】(1)两灯并联后,根据并联电路电压的特点可知,电源电压最大等于灯的额定电压即为6V,由两灯的电流随电压变化的图象找到正常工作时的电流值,再根据并联电路电流的特点得出干路电流最大值;
(2)两灯串联后,由两灯的电流随电压变化的图象可知,在保证电路安全的情况下,电路中的最大电流为I乙=0.5A,根据串联电路电流的特点得到甲灯的电流也为0.5A,再由图象找到甲灯和乙灯各自的电压值,利用串联电路电压的特点得出电源电压最大值;
(3)若灯泡正常发光时,根据P=UI计算灯泡的电功率之比。
【解答】解:(1)两灯并联后,电源电压最大等于灯的额定电压即为6V、0.2A,
并联电路干路电流等于各支路电流之和,根据并联电路电流的特点可得干路电流最大值I=I甲+I乙=1.0A+3.5A=1.5A;
(2)两灯串联后,由图象可知、0.5A,电路中的最大电流为I大=I乙=7.5A,根据串联电路电流的特点可知通过甲的电流为I大=0.5A,再由图象可知:U甲=2V,U乙=6V,
串联电路总电压等于各部分电压之和,由串联电路电压的特点得电源电压最大为U=U甲+U乙=4V+6V=8V;
(3)若灯泡正常发光时,则灯泡的电功率之比:P甲:P乙=UI甲:UI乙=4V×1.0A:7V×0.5A=4:1。
故答案为:1.6;8;2:4。
【点评】本题考查了串联电路和并联电路电流和电压的特点、电功率公式的灵活运用以及识别图象的能力。
20.(3分)在端午龙舟赛比赛过程中,运动员看到观众是运动的,是以 龙舟 (选填“龙舟”或“河岸”)为参照物;在划船的过程中,船桨对水的作用力 等于 (选填“大于”、“等于”或“小于”)水对船桨的作用力。画出船所受到的浮力。
【分析】运动和静止是相对的,选择的参照物不同,物体的运动状态就会不同;相互作用力大小相等。浮力分析竖直向上。
【解答】解:在端午龙舟赛比赛过程中,龙舟相对于观众的位置发生了改变,龙舟是运动的,观众相对于龙舟的位置也发生了改变,观众是运动的。
在水中划船时,桨向后拨水;由于力的作用是相互的,使船前进,大小相等。
浮力示意图如图:
故答案为:龙舟;等于。
【点评】本题考查了运动和静止的相对性、相互作用力的大小,属于基础题。
三、实验与探究(本题包括3个小题,共22分)
21.(7分)小明利用如图所示的装置“探究凸透镜成像的规律”。
(1)实验前应调节烛焰、凸透镜、光屏,使它们的中心在同一水平高度,这样做的目的是 使像成在光屏中央 ;
(2)当蜡烛与凸透镜的位置如图所示时,在光屏上可得到烛焰清晰的、 缩小 (选填“放大”或“缩小”)的像,生活中利用此成像规律制成的光学仪器是 照相机 (选填“放大镜”、“投影仪”或“照相机”);
(3)若凸透镜位置不变,调换蜡烛和光屏的位置, 仍能 (选填“仍能”或“不能”)在光屏上得到清晰的像,这说明光发生折射时,光路是 可逆的 的;
(4)小明把蜡烛向右移动一小段距离,发现光屏上烛焰的像变模糊了,他可以将光屏向 右 移动或者不移动光屏,将一个度数合适的 远视 (选填“近视”或“远视”)眼镜的镜片放在凸透镜和烛焰之间,都能让光屏上的像重新变清晰。
【分析】(1)为了使像成在光屏中央,实验前应调节烛焰、凸透镜、光屏,使它们的中心在同一水平高度;
(2)根据凸透镜成实像时,物距大于像距,成倒立、缩小的实像,应用于照相机;
(3)在光的折射中,光路是可逆的;
(4)根据凸透镜成实像时,物近像远像变大;远视眼镜片是凸透镜,凸透镜对光线具有会聚作用。
【解答】解:(1)为了使像成在光屏中央,实验前应调节烛焰、光屏;
(2)当蜡烛与凸透镜的位置如图所示,此时物距大于像距,物距大于像距、缩小的实像;
(3)若凸透镜位置不变,调换蜡烛和光屏的位置,像距等于原来的物距,光路是可逆的可知;
(4)小明把蜡烛向右移动一小段距离,此时物距减小,物近像远像变大可知;或不移动光屏,远视眼镜片是凸透镜,会将光线提前会聚成像。
故答案为:(1)使像成在光屏中央;(2)缩小;(3)仍能;(4)右。
【点评】此题考查了凸透镜成像规律的探究及应用,关键是熟记成像规律的内容,并做到灵活运用。
22.(7分)小明用矿泉水瓶做了以下实验:
(1)用弹簧测力计沿水平方向匀速直线拉动装满水的水瓶,弹簧测力计示数如图甲,则瓶底所受摩擦力大小为 2.8 N,若加速拉动水瓶时,瓶子受的摩擦力将 不变 (选填“变大”“变小”或“不变”);将瓶中水倒出部分后,重复上述实验,分析两次实验数据,可以得到结论:在接触面粗糙程度相同时, 压力 越大,滑动摩擦力越大。
(2)在水瓶的不同位置扎三个小孔,取下瓶盖,观察到水从小孔喷出的现象如图丙 深度 有关。
(3)将装满水的水瓶依次正放和倒放于海绵上,如图丁。海绵的凹陷,说明力可以改变物体的 形状 海绵凹陷程度不同主要与 受力面积 有关。与甲、乙实验相比,两组实验都采用的研究方法是 控制变量法 。
【分析】(1)根据二力平衡的条件分析,根据测力计分度值读数;影响滑动摩擦力大小因素有两个:压力大小和接触面的粗糙程度,据此分析;
(2)同种液体内部压强的大小与液体的深度有关,深度越大,压强越大。
(3)力可以改变物体的运动状态,力可以改变物体的形状;压力的作用效果与受力面积有关,压力相同,受力面积越小,压力的作用效果越明显;“探究压力作用效果与哪些因素有关”的实验与“探究影响摩擦力大小的因素”实验都采用了控制变量法。
【解答】解:(1)只有沿水平方向拉着物体做匀速直线运动,物体在水平方向上受到平衡力的作用,拉力大小才等于摩擦力的大小,测力计分度值为0.2N,故摩擦力大小等于7.8N。
如果加速拉动水瓶,因影响滑动摩擦力大小的两个因素不变。
在图甲操作的基础上,将瓶中水倒出部分后,再次沿水平方向拉着木块做匀速直线运动,故摩擦力大小等于2.8N,压力减小,可以得到结论:在接触面粗糙程度相同时,滑动摩擦力越大。
(2)根据题意可知,加水后三个小孔到水面的深度不同、更远,压强随深度的增加而增大。
(3)将装满水的水瓶依次正放和倒放于海绵上,压力大小相同,海绵凹陷下去,且海绵凹陷程度不同主要与受力面积有关、乙“探究影响摩擦力大小的因素”实验相比。
故答案为:(1)2.8;不变;(2)深度;受力面积。
【点评】本题考查对影响滑动摩擦力的大小的因素、液体内部压强的影响因素、力的作用效果、影响压力作用效果的因素的理解和掌握,难度不大。
23.(8分)如图所示,在“测量小灯泡的电功率”实验中,小灯泡的额定电压为2.5V,电源电压为6V。
(1)图甲电路中还有一根导线没有连接,请用笔画线代替导线,将电路连接完整(要求:导线不交叉);
(2)连接好电路,检查无误后,将滑动变阻器接入电路的电阻调节到最大,观察到电压表的示数超过2.5V,其原因可能是该滑动变阻器的最大阻值 太小 (选填“太小”或“太大”);
(3)解决问题后,闭合开关,移动滑动变阻器的滑片P,小灯泡正常发光,此时电流表示数如图乙所示 0.75 W。若要使小灯泡变得更亮一些,滑动变阻器的滑片应向 右 (选填“左”或“右”)移动;
(4)将上表数据填完整后进行分析,发现小灯泡的亮度是由其 实际功率 决定的;
(5)观察表中的数据发现,虽然是同一小灯泡,但通过小灯泡的电流与其两端的电压并不成正比 灯泡的电阻随温度的升高而增大 ;若实验中出现灯泡不亮,电流表无示数,电压表有示数 灯泡断路 。
(6)若将灯泡换成定值电阻,则可进行研究的实验是 A (选填序号)。
A.电流与电压的关系
B.电流与电阻的关系
C.电压与电阻的关系
【分析】(1)在“测量小灯泡的电功率”实验中,小灯泡应 串联在电路中,电压表与小灯泡并联;
(2)为使灯泡电压降低到2.5V,根据串联电路具有分压作用分析此时变阻器分担的电压过小的原因即可;
(3)根据电流表小量程读数,由P=UI求灯的额定功率;要使灯泡更亮,电路中电流应变大,电阻变小,据此分析;
(4)根据表中数据分析灯泡的亮暗与实际功率的关系;
(5)灯泡电阻受温度影响,灯泡电阻随灯泡电压变化而变化;若实验中出现灯泡不亮,电流表无示数,电压表有示数,说明电路中的电阻过大,据此分析;
(6)探究电流与电压的关系,需要控制电阻的阻值不变,改变电阻两端的电压;探究电流与电阻的关系,需要保持定值电阻两端的电压不变,改变定值电阻的阻值,据此分析解答。
【解答】解:(1)在“测量小灯泡的电功率”实验中,小灯泡应 串联在电路中,如图所示:
(2)连接好电路,检查无误后,接着闭合开关试触,即此时变阻器分担的电压过小;
(3)由图乙,电流表选用0~0.3A量程,示数为0.3A;
若要使小灯泡变得更亮一些,电路中电流应变大,变阻器的滑片P应向右移动;
(4)根据表格中的数据和P=UI可知,灯泡两端的电压和电流都增大时,灯泡变亮;
所以小灯泡的亮度是由实际功率确定的;
(5)因为灯泡电阻随温度的变化而变化,所以灯泡中的电流与其两端的电压并不成正比;
若实验中出现灯泡不亮,电流表无示数,说明电路中的电阻过大,电压表串联在电路中;
(6)A、把小灯泡换成定值电阻后,由电压表可测出电阻两端的电压,移动滑动变阻器的滑片可改变定值电阻两端的电压,故A可行;
B、探究电流与电阻的关系时,而实验中只有一个电阻;
C、探究电压与电阻的关系,而实验中只有一个电阻。
故选A。
故答案为:(1);(2)太小;(3)7.75;右;灯泡的电阻随温度的升高而增大;(6)A。
【点评】本题是测量灯泡额定功率的实验,考查了电路连接、电流表的读数及电功率的计算,同时考查了灯泡亮暗与电压的关系、灯丝电阻与温度的关系,考查全面,难度适中。
四、分析与计算(本题包括2个小题,共15分)
24.(7分)如图1是古时劳动人民用工具撬起木料的情景,如图二中已知其中BO:OC=1:5,木料的体积为4m3,木块的密度为0.5×103kg/m3。
(1)求木材所受重力?
(2)如图2,在B端有一木材对绳子的力F1为1×104N,当F2为多大时,木料刚好被抬起?
(3)随着时代发展,亮亮同学发现吊车能更方便地提起重物。如图3用一吊车匀速向上提起木材,已知提升的功率为P=10kW
【分析】(1)已知木材的密度和体积,由G=mg=ρVg可求得其重力;
(2)已知在B端有一木材对绳子的力F1,BO:OC=1:5,由杠杆平衡条件可求得F2的大小;
(3)已知提升的功率和时间,由W=Pt可求得这个吊车在10s内做的功,由W=Gh可求得提升的高度。
【解答】解:(1)木材所受重力:
G=mg=ρVg=0.5×106kg/m3×4m3×10N/kg=2×104N;
(2)由杠杆平衡条件可得:F8×OB=F2×OC,
则F2===2×103N;
(3)由P=可得
W=Pt=10×108W×10s=1×105J,
由W=Gh可得,提升的高度:
h===5m。
答:(1)木材所受重力为8×104N;
(2)当F2为7×103N时,木料刚好被抬起;
(3)这个吊车在10s内可以将该木料提升的高度为5m。
【点评】此题涉及到密度的计算、重力的计算、功的计算、杠杆平衡条件的应用和功率的计算等多个知识点,是一道综合题。
25.(8分)中医药是中华文化的瑰宝,在疾病治疗方面具有不可替代的作用。图甲为小明同学家的小型电中药锅,其电路简图如图乙所示1和S2的不同接法组合,可以实现三挡加热功能,其中定值电阻R1、R2都是发热电阻,其部分参数如下表所示。[已知c药液=4.2×103J/(kg•℃)]求:
(1)锅中的1kg药液从25℃加热到35℃中药液吸收的热量;
(2)当S1闭合S2接2时,加热100s,产生的热量为多少;
(3)求R2的阻值。
【分析】(1)根据Q吸=cm(t﹣t0)求出药液吸收的热量;
(2)由图乙可知,当S1闭合、S2接2时,只有 R1工作,当S1闭合、S2接1时,R1、R2并联,当S1断开、S2接2时,R1、R2串联;根据串并联电路的特点和P=可知高温挡、中温挡和低温挡的电路连接;根据Q=W=Pt求出当S1闭合S2接2时,加热100s,产生的热量;
(3)根据中温挡功率,利用P=可求出R1的阻值,根据低温挡功率和P=可求出R1、R2的串联总电阻,根据串联电路电阻特点求出R2的阻值。
【解答】解:(1)药液吸收的热量:;
(2)由图乙可知,当S2闭合、S2接1时,R6、R2并联,根据并联电路的电阻特点可知,由P=,电路中的总功率最大;
当S3断开、S2接2时,R8、R2串联,根据串联电路的电阻特点可知,总功率最小;
当开关 S1 闭合,S7 接2时,只有 R1 工作,电中药锅处于中温挡;
由表格数据可知,电中药锅中温挡的功率P中=440W,产生的热量:Q=W=P中t=440W×100s=6.4×104J;
(3)由P=可知,R1的阻值:R1===110Ω,
R1、R2的串联总电阻:R===220Ω,
根据串联的两端电阻特点可知,R6的阻值:R2=R﹣R1=220Ω﹣110Ω=110Ω。
答:(1)锅中的5kg药液从25℃加热到35℃,中药液吸收的热量为4.2×106J;
(2)加热100S,产生的热量为4.4×103J;
(3)R2 的阻值为110Ω。
【点评】本题考查串并联电路的特点、吸热公式以及电功率公式的应用,属于电热综合题,能正确分析不同状态下的电路连接是解题的关键。
实验次数
小灯泡两端的电压U/V
通过小灯泡的电流I/A
小灯泡的亮度
电功率PW
1
2.2
0.28
比正常发光暗
0.62
2
2.5
正常发光
3
2.8
0.32
比正常发光亮
0.90
额定电压/V
220
额定功率/W
高温挡880
中温挡440
低温挡220
实验次数
小灯泡两端的电压U/V
通过小灯泡的电流I/A
小灯泡的亮度
电功率PW
1
2.2
0.28
比正常发光暗
0.62
2
2.5
正常发光
3
2.8
0.32
比正常发光亮
0.90
额定电压/V
220
额定功率/W
高温挡880
中温挡440
低温挡220
相关试卷
这是一份2024年山东省淄博市博山区中考一模物理试卷,共8页。
这是一份2023年山东省淄博市博山区中考一模物理试题(含答案),共10页。试卷主要包含了单选题,填空题,作图题,实验题,计算题等内容,欢迎下载使用。
这是一份2023年山东省淄博市博山区中考三模物理试卷,共6页。
