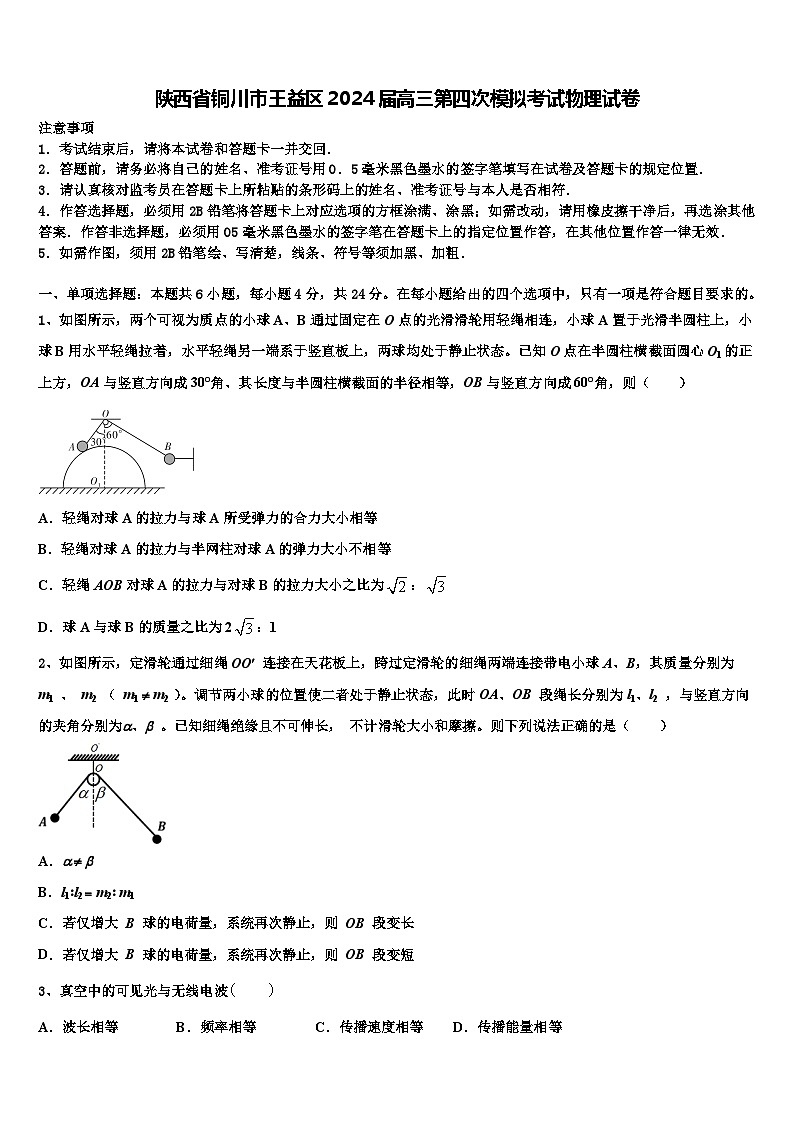

2024届陕西省铜川市王益区高三下学期第四次模拟考试物理试卷

这是一份2024届陕西省铜川市王益区高三下学期第四次模拟考试物理试卷，共19页。

2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、单项选择题：本题共6小题，每小题4分，共24分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1、如图所示，两个可视为质点的小球A、B通过固定在O点的光滑滑轮用轻绳相连，小球A置于光滑半圆柱上，小球B用水平轻绳拉着，水平轻绳另一端系于竖直板上，两球均处于静止状态。已知O点在半圆柱横截面圆心O1的正上方，OA与竖直方向成30°角、其长度与半圆柱横截面的半径相等，OB与竖直方向成60°角，则（ ）
A．轻绳对球A的拉力与球A所受弹力的合力大小相等
B．轻绳对球A的拉力与半网柱对球A的弹力大小不相等
C．轻绳AOB对球A的拉力与对球B的拉力大小之比为：
D．球A与球B的质量之比为2：1
2、如图所示，定滑轮通过细绳OO 连接在天花板上，跨过定滑轮的细绳两端连接带电小球A、B，其质量分别为m1 、 m2 （ m1  m2 ）。调节两小球的位置使二者处于静止状态，此时OA、OB 段绳长分别为l1、l2 ，与竖直方向的夹角分别为、 。已知细绳绝缘且不可伸长， 不计滑轮大小和摩擦。则下列说法正确的是（ ）
A．  
B．l1∶l2  m2∶ m1
C．若仅增大 B 球的电荷量，系统再次静止，则 OB 段变长
D．若仅增大 B 球的电荷量，系统再次静止，则 OB 段变短
3、真空中的可见光与无线电波
A．波长相等B．频率相等C．传播速度相等D．传播能量相等

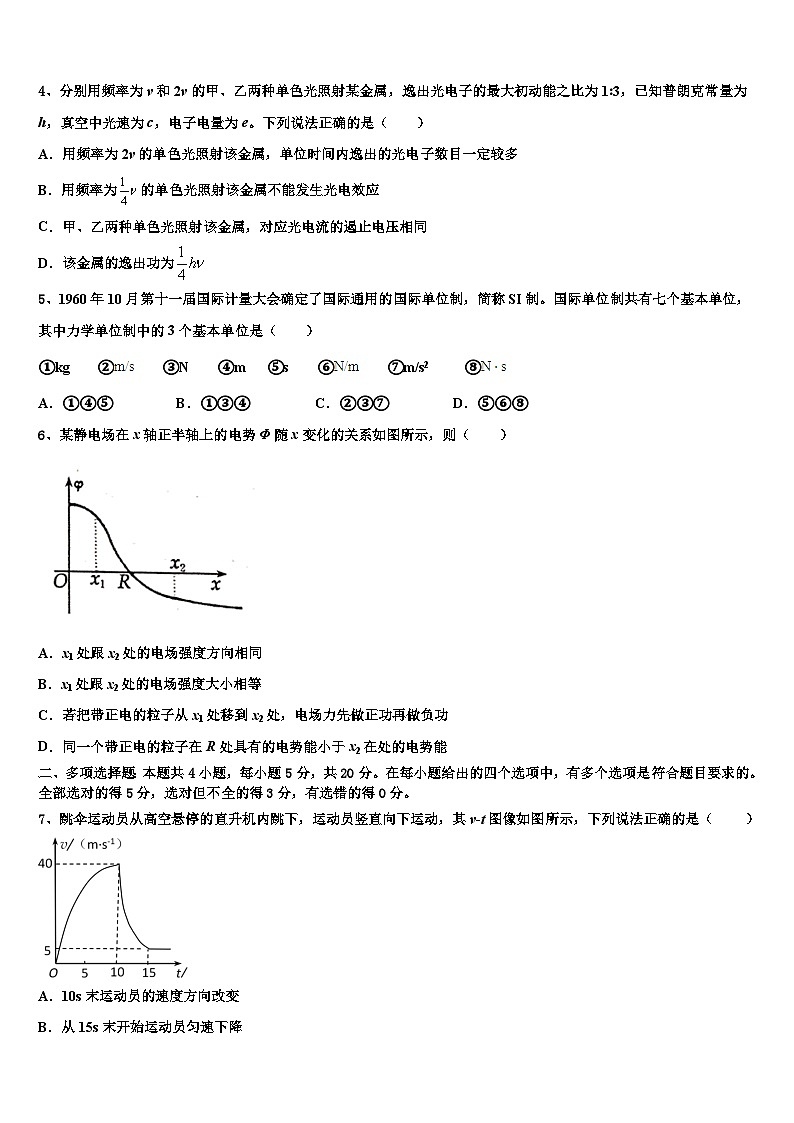

4、分别用频率为ν和2ν的甲、乙两种单色光照射某金属，逸出光电子的最大初动能之比为1∶3，已知普朗克常量为h，真空中光速为c，电子电量为e。下列说法正确的是（ ）
A．用频率为2ν的单色光照射该金属，单位时间内逸出的光电子数目一定较多
B．用频率为的单色光照射该金属不能发生光电效应
C．甲、乙两种单色光照射该金属，对应光电流的遏止电压相同
D．该金属的逸出功为
5、1960年10月第十一届国际计量大会确定了国际通用的国际单位制，简称SI制。国际单位制共有七个基本单位，其中力学单位制中的3个基本单位是（ ）
①kg ② ③N ④m ⑤s ⑥ ⑦m/s2 ⑧
A．①④⑤B．①③④C．②③⑦D．⑤⑥⑧
6、某静电场在x轴正半轴上的电势Φ随x变化的关系如图所示，则（ ）
A．x1处跟x2处的电场强度方向相同
B．x1处跟x2处的电场强度大小相等
C．若把带正电的粒子从x1处移到x2处，电场力先做正功再做负功
D．同一个带正电的粒子在R处具有的电势能小于x2在处的电势能
二、多项选择题：本题共4小题，每小题5分，共20分。在每小题给出的四个选项中，有多个选项是符合题目要求的。全部选对的得5分，选对但不全的得3分，有选错的得0分。
7、跳伞运动员从高空悬停的直升机内跳下，运动员竖直向下运动，其v-t图像如图所示，下列说法正确的是（ ）
A．10s末运动员的速度方向改变
B．从15s末开始运动员匀速下降
C．运动员在0~10s内的平均速度大小大于20m/s
D．10s~15s内运动员做加速度逐渐增大的减速运动

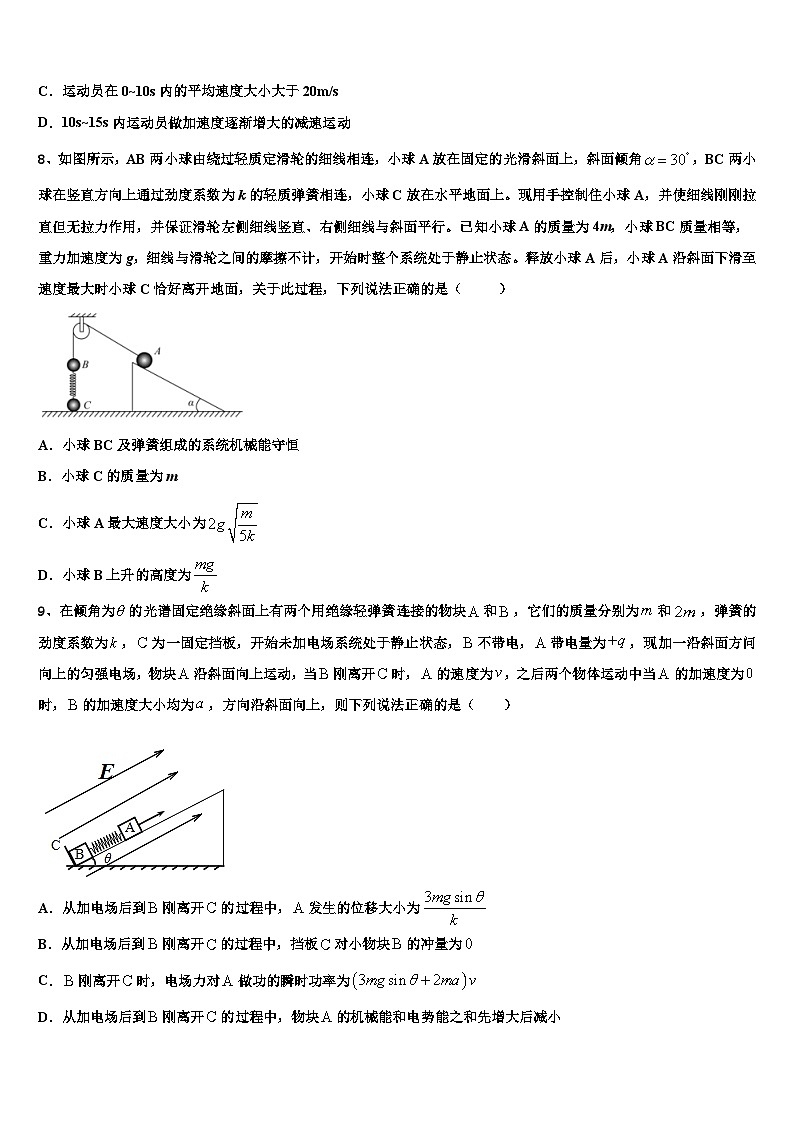

8、如图所示，AB两小球由绕过轻质定滑轮的细线相连，小球A放在固定的光滑斜面上，斜面倾角，BC两小球在竖直方向上通过劲度系数为k的轻质弹簧相连，小球C放在水平地面上。现用手控制住小球A，并使细线刚刚拉直但无拉力作用，并保证滑轮左侧细线竖直、右侧细线与斜面平行。已知小球A的质量为4m，小球BC质量相等，重力加速度为g，细线与滑轮之间的摩擦不计，开始时整个系统处于静止状态。释放小球A后，小球A沿斜面下滑至速度最大时小球C恰好离开地面，关于此过程，下列说法正确的是（ ）
A．小球BC及弹簧组成的系统机械能守恒
B．小球C的质量为m
C．小球A最大速度大小为
D．小球B上升的高度为
9、在倾角为的光谱固定绝缘斜面上有两个用绝缘轻弹簧连接的物块和，它们的质量分别为和，弹簧的劲度系数为，为一固定挡板，开始未加电场系统处于静止状态，不带电，带电量为，现加一沿斜面方问向上的匀强电场，物块沿斜面向上运动，当刚离开时，的速度为，之后两个物体运动中当的加速度为时，的加速度大小均为，方向沿斜面向上，则下列说法正确的是（ ）
A．从加电场后到刚离开的过程中，发生的位移大小为
B．从加电场后到刚离开的过程中，挡板对小物块的冲量为
C．刚离开时，电场力对做功的瞬时功率为
D．从加电场后到刚离开的过程中，物块的机械能和电势能之和先增大后减小
10、一列简谐横波沿x轴传播，如图所示为t=0时刻的波形图，M是平衡位置在x=70 m处的一个质点，此时M点正沿y轴负方向运动，之后经过0.4 s第二次经过平衡位置，则 。
A．该波沿x轴正向传播
B．M点振动周期为0.5 s
C．该波传播的速度为100 m/s
D．在t=0.3 s时刻，质点M的位移为0
E.题中波形图上，与M点振动总是相反的质点有2个
三、实验题：本题共2小题，共18分。把答案写在答题卡中指定的答题处，不要求写出演算过程。
11．（6分）实验室有一节干电池，某同学想测量其电动势和内阻。除了一节干电池、开关S，导线还有下列器材供选用：
A．灵敏电流计G（0~200μA，内阻RA为10Ω）
B．定值电阻R1（9990Ω，额定电流0.3A）
C．定值电阻R2（990Ω，额定电流1A）
D．电阻箱R（0~99.9Ω，额定电流3A）
（1）为了测量电动势，该同学应该选哪个定值电阻______（选填“R1”或“R2”）；
（2）在虚线框中画出实验电路图______；
（3）按照正确的电路图连接好电路，实验后得到如图所示的－图像，则该同学测得电源的电动势为________V，内阻为________Ω（结果均保留两位有效数字）。
12．（12分）如图所示为某同学测量电源的电动势和内阻的电路图．其中包括电源E，开关S1和S2，电阻箱R，电流表A，保护电阻Rx．该同学进行了如下实验步骤：

(1)将电阻箱的阻值调到合适的数值，闭合S1、S2，读出电流表示数为I，电阻箱读数为9.5 Ω，断开S2，调节电阻箱的阻值，使电流表示数仍为I，此时电阻箱读数为4.5Ω．则保护电阻的阻值Rx＝________Ω．（结果保留两位有效数字）
(2)S2断开，S1闭合，调节R，得到多组R和I的数值，并画出图象，如图所示，由图象可得，电源电动势E＝________V，内阻r＝________Ω．（结果保留两位有效数字）

(3)本实验中，内阻的测量值________（填“大于”或“小于”）真实值，原因是_____________．
四、计算题：本题共2小题，共26分。把答案写在答题卡中指定的答题处，要求写出必要的文字说明、方程式和演算步骤。
13．（10分）如图所示，在平面的第一、第四象限有方向垂直于纸面向里的匀强磁场；在第二象限有一匀强电场，电场强度的方向沿轴负方向。原点处有一粒子源，可在平面内向轴右侧各个方向连续发射大量速度大小在之间，质量为，电荷量为的同种粒子。在轴正半轴垂直于平面放置着一块足够长的薄板，薄板上有粒子轰击的区域的长度为。已知电场强度的大小为，不考虑粒子间的相互作用，不计粒子的重力。
(1)求匀强磁场磁感应强度的大小；
(2)在薄板上处开一个小孔，粒子源发射的部分粒子穿过小孔进入左侧电场区域，求粒子经过轴负半轴的最远点的横坐标；
(3)若仅向第四象限各个方向发射粒子：时，粒子初速度为，随着时间推移，发射的粒子初速度逐渐减小，变为时，就不再发射。不考虑粒子之间可能的碰撞，若穿过薄板上处的小孔进入电场的粒子排列成一条与轴平行的线段，求时刻从粒子源发射的粒子初速度大小的表达式。
14．（16分）如图 1 所示，在直角坐标系 xOy 中，MN 垂直 x 轴于 N 点，第二象限中存在方向沿 y 轴负方向的匀强电场，Oy 与 MN 间（包括 Oy、MN）存在均匀分布的磁场，取垂直纸面向里为磁场的正方向，其感应强度随时间变化的规律如图 2 所示。一比荷的带正电粒子（不计重力）从 O 点沿纸面以大小 v0=、方向与 Oy 夹角θ＝60°的速度射入第一象限中，已知场强大小 E=(1+) ，ON=L
(1)若粒子在 t=t0 时刻从 O 点射入，求粒子在磁场中运动的时间 t1；
(2)若粒子在 0~t0 之间的某时刻从 O 点射入，恰好垂直 y 轴进入电场，之后从 P 点离开电场， 求从 O 点射入的时刻 t2 以及 P 点的横坐标 xP；
(3)若粒子在 0~t0 之间的某时刻从 O 点射入，求粒子在 Oy 与 MN 间运动的最大路程 s。
15．（12分）如图所示，均匀介质中两波源S1、S2分别位于x轴上x1 =0、x2=14m处，质点P位于x 轴上xp=4m处，T=0时刻两波源同时开始由平衡位置向y轴正方向振动，振动周期均为T=0. 1s，波长均为4m，波源Sl的振幅为A1 =4cm，波源S2的振幅为A3=6cm，求：
(i)求两列波的传播速度大小为多少？
( ii)从t=0至t=0. 35s内质点P通过的路程为多少？
参考答案
一、单项选择题：本题共6小题，每小题4分，共24分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1、D
【解析】
设轻绳中拉力为T，球A受力如图
A．所受弹力为绳对A的拉力和半圆对球A的弹力的合力，与重力等大反向，大于T，故A错误；
B．受力分析可得
解得
故B错误；
C．细线对A的拉力与对球B的拉力都等于T，故C错误；
D．对球B
解得
故D正确。
故选D。
2、B
【解析】
A. 因滑轮两边绳子的拉力相等，可知 = ，选项A错误；
B画出两球的受力图，由三角形关系可知
其中T1=T2则
选项B正确；
CD. 由关系式可知，l1和l2的大小由两球的质量关系决定，与两球电量关系无关，则若仅增大 B 球的电荷量，系统再次静止，则 OB 段不变，选项CD错误。
故选B。
3、C
【解析】
可见光和无线电波都是电磁波，它们的波长与频率均不相等，则传播能量也不相等，但它们在真空中传播的速度是一样的，都等于光速，故C正确，ABD错误；
故选C。
【点睛】
要解答本题需掌握电磁波的家族，它包括微波、中波、短波、红外线及各种可见光、紫外线，X射线与γ射线等，都属电磁波的范畴，它们的波长与频率均不同，但它们在真空中传播速度相同，从而即可求解。
4、B
【解析】
A．单位时间内逸出的光电子数目与光的强度有关，由于光的强度关系未知，故A错误；
BD．光子能量分别为
和
根据爱因斯坦光电效应方程可知光电子的最大初动能为，逸出光电子的最大初动能之比为1：3，联立解得
用频率为的单色光照射该金属不能发生光电效应，故B正确，D错误；
C．两种光的频率不同，光电子的最大初动能不同，由动能定理可知，题目对应的遏止电压是不同的，故C错误。
故选B。
5、A
【解析】
国际基本单位有米、千克、秒、安培、开尔文、摩尔和坎德拉；其中力学单位制中的3个基本单位是米、秒、千克，即时m、kg、s，即①④⑤，故A正确，BCD错误。
故选A。
6、A
【解析】
A．x1和x2处的斜率都是负值，说明场强方向相同，故A正确；
B．x1处的斜率大于x2处的斜率，说明x1处的电场强度大于x2处的电场强度，故B错误；
C．从x1处到x2处，电势逐渐降低，则移动正电荷，电场力一直做正功，电势能一直减小，故C错误；
D．根据Ep=qφ可知，正电荷在R处具有的电势能为零，在x2处的电势小于零，所以正电荷在此具有的电势能小于零，电势能为标量，正负号表示大小，所以同一个带正电荷的粒子在R处具有的电势能大于在x2处的电势能，故D错误。
故选A。
二、多项选择题：本题共4小题，每小题5分，共20分。在每小题给出的四个选项中，有多个选项是符合题目要求的。全部选对的得5分，选对但不全的得3分，有选错的得0分。
7、BC
【解析】
A．10s末运动员的速度方向仍然为正方向，故A错误；
B．15s末，图象的加速度为零，运动员做匀速直线运动，故B正确；
C．0～10s内，如果物体做匀加速直线运动，平均速度
而运动员在0～10s内的位移大于做匀加速直线运动的位移，由知，时间相同，位移x越大，平均速度就越大，所以运动员在0～10s的平均速度大于20m/s，故C正确；
D．图象的斜率表示加速度，10～15s斜率绝对值逐渐减小，说明10～15s运动员做加速度逐渐减小的减速运动，故D错误。
故选BC。
8、BC
【解析】
A．以小球B、C及弹簧组成的系统为研究对象，除系统重力外，绳的拉力对系统做功，则系统机械能不守恒，故A错误；
B．小球A速度最大时，小球A的加速度为零，则
对小球B、C及弹簧组成的系统
联立以上两式，解得
故B正确；
CD．小球C恰好离开地面时，弹簧弹力
弹簧伸长量为，初始时，弹簧被压缩，则小球B上升，以小球A、B、C及弹簧组成的系统为研究对象，由机械能守恒定律得
又
联立以上两式，解得
故C正确，D错误。
故选BC。
9、ACD
【解析】
A．开始未电场时，弹簧处于压缩状态，对A，根据平衡条件和胡克定律有
解得
物块B刚要离开C时，弹簧的拉力等于物体B重力的下滑分力，根据胡克定律，有
解得
故从加电场后到B刚离开C的过程中，A发生的位移大小为
选项A正确；
B．从加电场后到B刚离开C的过程中，挡板C对小物块B的作用力不为零，由I=Ft知挡板C对小物块B的冲量不为0，选项B错误；
C．设A所受的电场力大小为F，当A的加速度为0时，B的加速度大小均为a，方向沿斜面向上，根据牛顿第二定律，
对A有
对B有
故有
B刚离开C时，电场力对A做功的瞬时功率为
选项C正确；
D．对A、B和弹簧组成的系统，从加电场后到B刚离开C的过程中，物块A的机械能、电势能和弹簧的弹性势能之和保持不变，弹簧的弹性势能先减小后增大，则物块A的机械能和电势能之和先增大后减小，选项D正确。
故选ACD。
10、ACE
【解析】
A．由于时刻，M点正沿轴负方向运动，根据同侧法可知波沿轴正方向运动，A正确；
BC．经过，M点第二次经过平衡位置，根据波形平移法，处质点的振动形式传递至处，所以传播距离为，波速：
周期：
B错误，C正确；
D．经过，质点运动到关于平衡位置对称的位置，因此M质点的位移肯定不为0，D错误；
E．与M质点距离为半波长奇数倍的质点，振动与M点总是相反，因此题中波形图上，与M点振动总是相反的质点有两个，分别为40m和100m处的质点，E正确。
故选ACE。
三、实验题：本题共2小题，共18分。把答案写在答题卡中指定的答题处，不要求写出演算过程。
11、R1 1.4 0.50
【解析】
(1)[1] 一节干电池电动势约为1．5V，可以把表头改装成2V的电压表，需要串联电阻阻值为：
R串＝﹣RA＝﹣10Ω＝9990Ω
选定值电阻R1。
(2)[2] 应用电压表与电阻箱测电源电动势与内阻，电压表测路端电压，实验电路图如图所示：
(3)[3][4] 电压表内阻为：
RV＝RA+R1
由图示电路图可知，电源电动势为：
E＝U+I总r＝IRV+（I+）r
整理得：
＝•+
由图示﹣图象可知，图象的斜率：
k＝＝
截距：
b＝＝0.7×104
解得电源电动势：
E＝1.4V，r＝0.50Ω
12、5.0 3.0 2.2 大于 电流表也有内阻
【解析】
(1)[1]由题意可知，闭合S1和S2时只有电阻箱接入电路，闭合S1、断开S2时，电阻箱与R串联接入电路，两种情况下电路电流相等，由欧姆定律可知，两种情况下电路总电阻相等，所以 保护电阻的阻值
Rx＝9.5 Ω-4.5 Ω＝5.0Ω
(2)[2][3]根据闭合电路的欧姆定律可得，E＝I(R+Rx+r)，整理可得
可见图线的斜率
图线的纵截距
结合图象中的数据可得
E＝3.0V，r＝2.2Ω．
(3)[4][5]本实验中，内阻的测量值大于真实值，原因是电流表也有内阻，测量值等于电源内阻和电流表内阻之和．
四、计算题：本题共2小题，共26分。把答案写在答题卡中指定的答题处，要求写出必要的文字说明、方程式和演算步骤。
13、 (1)；(2)；(3)或者
【解析】
(1)速度为的粒子沿轴正向发射，打在薄板的最远处，其在磁场中运动的半径为，由牛顿第二定律
①
②
联立，解得
③
(2)如图a所示
速度为的粒子与轴正向成角射出，恰好穿过小孔，在磁场中运动时，由牛顿第二定律
④
而
⑤
粒子沿轴方向的分速度
⑥
联立，解得
⑦
说明能进入电场的粒子具有相同的沿轴方向的分速度。当粒子以速度为从点射入，可以到达轴负半轴的最远处。粒子进入电场时，沿轴方向的初速度为，有
⑧
⑨
最远处的横坐标
⑩
联立，解得
(3)要使粒子排成一排，粒子必须在同一时刻进入电场。粒子在磁场在运动轨迹如图b所示
周期相同，均为
又
粒子在磁场中的运动时间
以进入磁场的粒子，运动时间最长，满足，其在磁场中运动时间
以不同速度射入的粒子，要同时到达小孔，有
联立，解得
或者
14、 (1)；(2)，；(3)(5+)L
【解析】
(1)若粒子在t0时刻从O点射入，粒子在洛伦兹力作用下做匀速圆周运动，如图所示：
由几何关系可知圆心角
洛伦兹力提供向心力，则
已知
周期
粒子在磁场中运动的时间
符合题意。
(2)由(1)可知
解得
设t2时刻粒子从点射入时恰好垂直轴进入电场，如图所示：
则
解得
粒子在电场中做类平抛运动，分解位移
根据牛顿第二定律有
解得
(3)粒子在磁场中转动，已知周期
运动轨迹如图所示：
则
由于
粒子从点开始恰好做匀速圆周运动一圈回到点，时刻运动到，则
粒子从点开始恰好做匀速圆周运动一圈回到点，后沿做直线运动，则
因为
恰好等于的长度，所以最大路程为
15、 (i)40m/s( ii)32cm
【解析】
（i）由可得：v=40m/s；
（ii）S1波传到P点，历时，S2波传到P点，历时
因此当S2波传到P点处，S1波已使P点振动了，
其路程，且振动方向向下；
S2波传到P点时，振动方向向上，P为减弱点，叠加后振幅
在t=0.35s时，合振动使P点振动一个周期，其路程
故在t=0.35s内质点P通过的路程为
