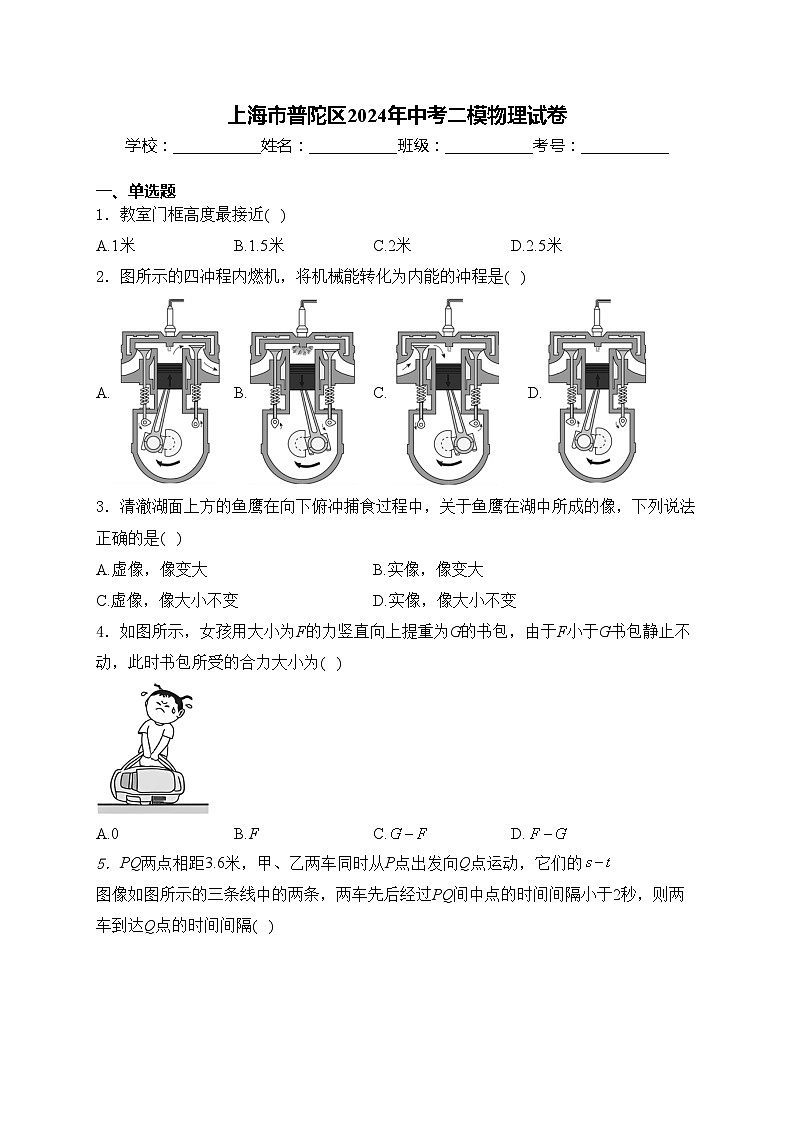

上海市普陀区2024年中考二模物理试卷(含答案)
展开
这是一份上海市普陀区2024年中考二模物理试卷(含答案)，共14页。试卷主要包含了单选题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。
一、单选题
1．教室门框高度最接近( )
A.1米B.1.5米C.2米D.2.5米
2．图所示的四冲程内燃机，将机械能转化为内能的冲程是( )
A.B.C.D.
3．清澈湖面上方的鱼鹰在向下俯冲捕食过程中，关于鱼鹰在湖中所成的像，下列说法正确的是( )
A.虚像，像变大B.实像，像变大
C.虚像，像大小不变D.实像，像大小不变
4．如图所示，女孩用大小为F的力竖直向上提重为G的书包，由于F小于G书包静止不动，此时书包所受的合力大小为( )
A.0B.FC.D.

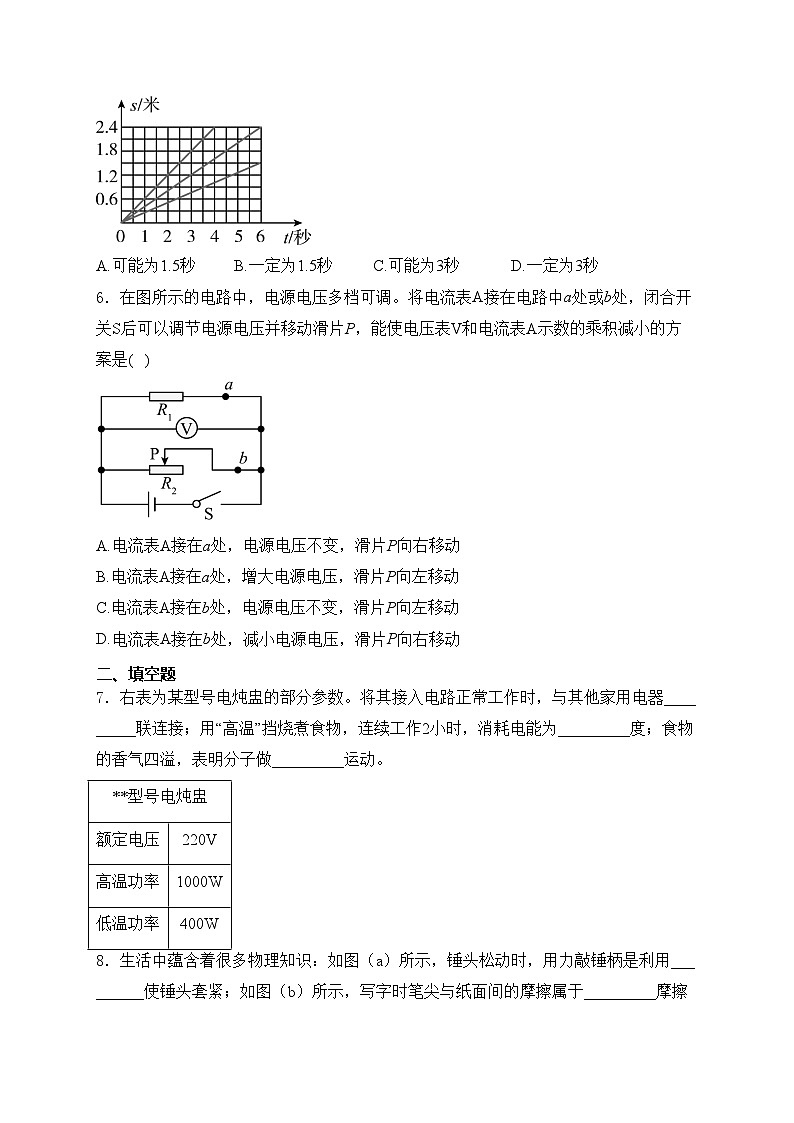

5．PQ两点相距3.6米，甲、乙两车同时从P点出发向Q点运动，它们的图像如图所示的三条线中的两条，两车先后经过PQ间中点的时间间隔小于2秒，则两车到达Q点的时间间隔( )
A.可能为1.5秒B.一定为1.5秒C.可能为3秒D.一定为3秒
6．在图所示的电路中，电源电压多档可调。将电流表A接在电路中a处或b处，闭合开关S后可以调节电源电压并移动滑片P，能使电压表V和电流表A示数的乘积减小的方案是( )
A.电流表A接在a处，电源电压不变，滑片P向右移动
B.电流表A接在a处，增大电源电压，滑片P向左移动
C.电流表A接在b处，电源电压不变，滑片P向左移动
D.电流表A接在b处，减小电源电压，滑片P向右移动
二、填空题
7．右表为某型号电炖盅的部分参数。将其接入电路正常工作时，与其他家用电器_________联连接；用“高温”挡烧煮食物，连续工作2小时，消耗电能为_________度；食物的香气四溢，表明分子做_________运动。

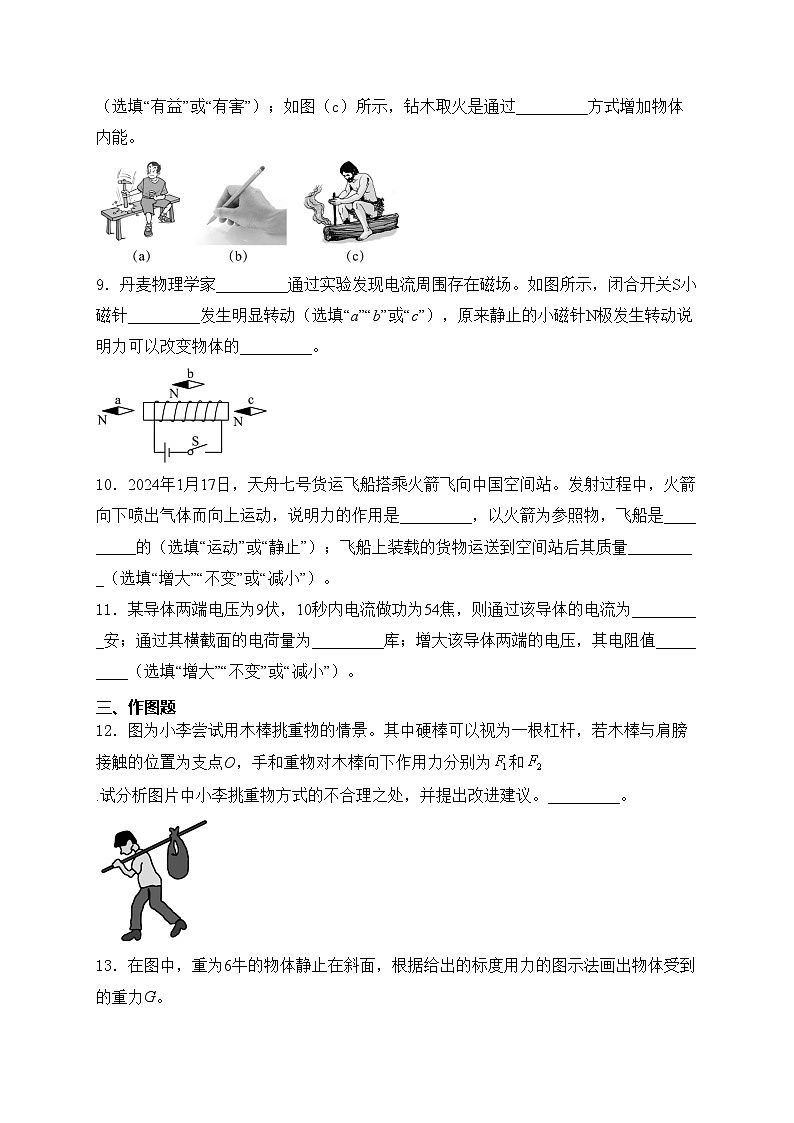

8．生活中蕴含着很多物理知识：如图（a）所示，锤头松动时，用力敲锤柄是利用_________使锤头套紧；如图（b）所示，写字时笔尖与纸面间的摩擦属于_________摩擦（选填“有益”或“有害”）；如图（c）所示，钻木取火是通过_________方式增加物体内能。
9．丹麦物理学家_________通过实验发现电流周围存在磁场。如图所示，闭合开关S小磁针_________发生明显转动（选填“a”“b”或“c”），原来静止的小磁针N极发生转动说明力可以改变物体的_________。
10．2024年1月17日，天舟七号货运飞船搭乘火箭飞向中国空间站。发射过程中，火箭向下喷出气体而向上运动，说明力的作用是_________，以火箭为参照物，飞船是_________的（选填“运动”或“静止”）；飞船上装载的货物运送到空间站后其质量_________（选填“增大”“不变”或“减小”）。
11．某导体两端电压为9伏，10秒内电流做功为54焦，则通过该导体的电流为_________安；通过其横截面的电荷量为_________库；增大该导体两端的电压，其电阻值_________（选填“增大”“不变”或“减小”）。
三、作图题
12．图为小李尝试用木棒挑重物的情景。其中硬棒可以视为一根杠杆，若木棒与肩膀接触的位置为支点O，手和重物对木棒向下作用力分别为和.试分析图片中小李挑重物方式的不合理之处，并提出改进建议。_________。
13．在图中，重为6牛的物体静止在斜面，根据给出的标度用力的图示法画出物体受到的重力G。
14．在图中，根据给出的反射光线OB画出入射光线AO，并标出入射角的大小。
四、实验题
15．图所示为可调光台灯内部简化电路，其中电源电压为且保持不变。
（1）闭合开关S，无论怎么移动滑片P，灯L始终不发光。若电路中仅有一处故障，且只发生在滑动变阻器R或灯L上。请判断该电路中存在的故障可能是_________；
A.R断路B.R短路C.L断路D.L短路
（2）为进一步判断故障情况，小李在电路中MN之间接入一个电压表。你认为小李的方案是否可行。若不可行，请说明理由；若可行，请写出对开关S的操作、电压表示数及对应的故障_________。
五、计算题
16．质量为2千克的水温度升高10℃，求水吸收的热量。[]
17．物体在20牛的水平推力作用下沿推力方向做匀速直线运动，5秒内前进了2米。求此过程中推力所做的功W和功率P。
18．在图所示的电路中，电源电压为18伏且保持不变，的阻值为20欧，闭合开关S，电流表示数如图（a）所示。
（1）求两端的电压。
（2）求的阻值。
（3）各电表量程不变，用滑动变阻器R（标有“50欧1安”字样）替换电阻、中的一个，闭合开关S，在不超电表量程的条件下，移动变阻器滑片，使两电表指针偏离零刻度线的角度相同。通过计算说明变阻器R₀替换的电阻，及此时电流表示数。
19．放置在水平面上的柱形容器内装有一定量的水，将质量为m的实心木块慢慢放入水中后，水对容器底部压强增加，此时木块有体积露出水面，如图（a）所示；再把A物体放在木块上方，静止后水对容器底部压强又增加，此时木块上表面恰好与水面相平，且水面与容器口相平，如图（b）所示。
（1）求图（a）中水面下0.1米深处水的压强；
（2）求图（a）中木块受到的浮力；
（3）若，求图（a）与（b）中容器对水平面压力差ΔF。
20．小沈做“用电流表、电压表测电阻”实验，现有电源（电压为1.5伏的整数倍，且保持不变）、待测电阻、滑动变阻器（标有“5欧2安”字样）、电流表、电压表、开关各一个，以及导线若干。他正确连接电路，闭合开关后，将变阻器滑片从一端向另一端移动，并记录实验数据。图（a）所示为滑片在某一端点时的电压表示数，（b）所示为滑片在某一端点时的电流表示数；当滑片在某一位置时电压表、电流表示数分别为4.0伏和0.38安。
（1）根据滑片在某一位置时电压表、电流表的示数计算待测电阻Rx的阻值（精确到0.1欧）；
（2）通过计算说明实验所用电源的电压。
参考答案
1．答案：C
解析：教室门框的高度应大于一般成年男人的身高，成年男人的身高一般在1.7m左右，教室门框的高度应略大于这一高度，但也没必要太高，故教室门框的高度最接近于2m。
故选C。
2．答案：D
解析：A.进气门关闭，排气门打开，活塞上行，所以是排气冲程.不符合题意；
B.进气门和排气门都关闭，活塞下行，所以是做功冲程，做功冲程是将内能转化为机械能的过程；不符合题意；
C.进气门打开，排气门关闭，活塞下行，所以是吸气冲程；不符合题意；
D.进气门关闭，活塞上行，所以是压缩冲程，压缩冲程是将机械能转化为内能的过程，符合题意；
3．答案：C
解析：平静的湖水相当于平面镜，来自鱼鹰的光通过湖面后发生反射，反射光线反向延长相交就形成了像，由于该像不是实际光线会聚形成的，所以该像是虚像；根据平面镜成像特点知，像和物体的大小相等，所以鱼鹰在向下俯冲过程中，其像的大小不变，故C正确，ABD错误。
故选C。
4．答案：A
解析：女孩用大小为F的力竖直向上提书包，但书包静止不动，书包处于平衡状态，受平衡力作用，则此时书包受到的合力为零，故A符合题意，BCD不符合题意。
故选A。
5．答案：D
解析：由图像知道，两小车都是做匀速直线运动。最上方的直线，车出发后到达PQ中点（图中对应1.8米处）的时间是3秒；中间那条直线，车出发后到达PQ中点（图中对应1.8米处）的时间是4.5秒；最下方的直线，车出发后到达PQ中点（图中对应1.8米处）的时间是7.2秒，速度是
按照题目意思“两车先后经过PQ间中点的时间间隔小于2秒”，可确定两车对应图中的最上方与中间直线，则两车到达Q点所用时间的差必等于到达PQ中点所用时间的差的二倍。即两车到达Q点的时间间隔（所用时间的差）是
故D符合题意，ABC不符合题意。
故选D。
6．答案：D
解析：AB.图示电路中，电阻和滑动变阻器并联，当电流表A接在a处，电流表测量电阻的电流，当滑片P向右移动时，由于并联电路各支路互不影响，则通过电阻的电流不变，电源电压不变，则电压表V和电流表A示数的乘积不变；当滑片P向左移动时，由于并联电路各支路互不影响，则通过电阻的电流不变，若增大电源电压，则电压表V和电流表A示数的乘积将变大，故AB不符合题意；
CD.图示电路中，电阻和滑动变阻器并联，当电流表A接在b处，电流表测量通过滑动变阻器的电流，当滑片P向右移动时，滑动变阻器接入电路的阻值变大，同时减小电源电压，电压表示数减小、通过滑动变阻器的电流也将变小，则电压表V和电流表A示数的乘积将变小；当滑片P向左移动时，滑动变阻器接入电路的阻值变小，由可知，若电源电压不变，则通过滑动变阻器的电流将变大，则电压表V和电流表A示数的乘积将变大。故C不符合题意，D符合题意。
故选D。
7．答案：并；2；无规则运动
解析：家用电器工作时互不影响，因此电炖盅是通过并联的方式接在家庭电路中的。
由可得，“高温”挡烧煮食物，工作2小时，消耗的电能为
我们能闻到食物的香气是属于扩散现象，说明分子在不停地做无规则运动。
8．答案：惯性；有益；做功
解析：因为锤头与锤柄原来都向下运动，柄撞在地上受到阻力作用，改变了它的运动状态，就停止了运动，锤头由于具有惯性仍保持原来运动状态，继续向下运动，这样锤头就紧套在锤柄上了。
写字时，笔与纸之间的摩擦便于在纸上留下痕迹，属于有益摩擦。
“钻木取火”实质是摩擦生热，该过程中，克服摩擦做了功，机械能转化为内能，是通过做功方式来增加木头内能。
9．答案：奥斯特；b；运动状态
解析：1820年，丹麦物理学家奥斯特发现了通电导体周围存在磁场。
由图可知，闭合开关S，通电螺线管相当于条形磁体，根据安培定则可知，螺线管的右端为S极，左端为N极；根据异名磁极相互吸引、同名磁极相互排斥可知，小磁针b的左端被排斥而发生转动。
小磁针在这个磁场中受到力的作用，原来静止的小磁针发生了偏转，说明力可以改变物体的运动状态。
10．答案：相互的；静止；不变
解析：火箭向下喷气对气体施加向下的作用力，气体同时给火箭施加向上的反作用力，说明物体间力的作用是相互的。
一起加速升空的过程中，以火箭为参照物，飞船与火箭之间的位置没有发生变化，故飞船是静止的。
质量是物体本身的一种特性，它不随物体的形状、位置、温度、状态的改变而改变。所以货物被送到空间站后，其质量不变。
11．答案：0.6；6；不变
解析：由可得，通过该导体的电流为
通过其横截面的电荷量为
因电阻是导体本身的一种性质，与导体两端的电压和通过的电流无关，所以，当增大该导体两端电压时，导体的电阻不变。
12．答案：见解析
解析：
13．答案：
解析：物体受到的重力的方向竖直向下，作用点在物体的重心，由题知标度为2N，过重心沿竖直向下的方向画三段等长的线段，在线段的末端标上箭头表示力的方向，如图所示：
14．答案：
解析：由图知，反射角为60°，根据光的反射定律，可得入射角也为60°，在法线左侧画出入射光线，标出入射角60°，如图所示
15．答案：（1）ACD；（2）见解析
解析：（1）A.由图知，灯泡与R串联接入电路中，若R断路则电路断路，小灯泡不发光，故A符合题意；
B.由图知，灯泡与R串联接入电路中，若R短路，则电路为灯泡的简单电路，此时小灯泡会发光，故B不符合题意；
C.由图知，灯泡与R串联接入电路中，若灯泡L断路，则电路断路，小灯泡不发光，故C符合题意；
D.由图知，灯泡与R串联接入电路中，若灯泡L被短路，小灯泡不发光，故D符合题意。
故选ACD。
（2）由题意知，在MN间接入电压表，即在灯泡两端并联一个电压表，闭合开关后，若电压表有示数，说明电压表与电源之间是接通的，故障是R短路或L断路；若电压表无示数，说明R断路或L短路，所以无法判定故障，所以该方案不能判断故障情况。
16．答案：
解析：水吸收的热量
17．答案：40J，8W
解析：拉力所做的功为
拉力做功的功率为
18．答案：（1）8V；（2）25Ω；（3）见解析
解析：（1）由图可知，和串联，电流表测量电路电流，电压表测量两端的电压，由图a可知，电流表量程为0～0.6A，分度值为0.02A，示数为0.4A。因串联电路处电流相等，所以由可知，电阻两端电压
（2）因串联电路两端电压等于各部分电路两端电压之和，所以电阻两端电压
则电阻的阻值
（3）由（1）可知，电压表的示数为8V，则可知电压表的量程为0～15V，分度值为0.5V，电流表的量程为0～0.6A。假设滑动变阻器替换电阻，由题意知，因两电表的指针偏离零刻度线的角度相同，所以，两电表指针偏转的格数n相同，则滑动变阻器接入电路中的电阻为
此时电路中的电流
电压表的示数为
则电路可以正常工作，假设成立。假设滑动变阻器替换电阻，由题意知，因两电表的指针偏离零刻度线的角度相同，所以，两电表指针偏转的格数n相同，则两端的电压为
通过电路的电流为
则的阻值为
因的阻值为20Ω，故该假设不成立。
19．答案：（1）；（2）mg；（3）
解析：（1）由可得，水面下0.1米深处水的压强为
（2）由图可知，木块放入容器后处于漂浮状态，则此时其受到的浮力等于其自身重力，即
（3）设物块体积为V，由a知，物块处于漂浮状态，此时其浸入液体的，根据阿基米德原理可得，实心木块受到的浮力为
由图b知，A物体放在木块上方后，实心木块排开水的体积为自身体积，则根据阿基米德原理可得，实心木块受到的浮力为
此时物块A和木块处于漂浮状态，则此时木块受到的浮力等于物块A受到的重力和木块受到的重力之和，即
由①②③可得，物块A受到的重力为
设容器底面积为S，则加入木块时，水对容器地面增加的压力等于木块受到的重力，即
由题意知
则加入物体A后水对容器地面增加的压力
因加入的物体A的重力为0.5mg，可知加入物体A后有水溢出，则溢出的水的重力为
由a知，容器对水平面压力等于木块的重力和容器的重力以及容器中水的重力之和，即
由b知，容器对水平面压力等于木块的重力、物块A受到的重力和容器的重力以及容器中水的重力之和，即
则容器对水平面压力差为
20．答案：（1）10.5Ω；（2）4.5V
解析：（1）由题意知，利用伏安法测电阻时，需要将待测电阻与滑动变阻器串联，电流表测量电路电流，若电压表并联滑动变阻器两端，当滑片在某一位置时电压表、电流表示数分别为4.0伏和0.38安，则滑动变阻器接入电路的阻值为
不符合题意，则电压表只能并联在待测电阻两端，其中当滑片在某一位置时电压表、电流表示数分别为4.0伏和0.38安。则待测电阻的阻值为
（2）由题意知，其中当滑片在某一位置时电压表、电流表示数分别为4.0伏和0.38安，可知电压表选择的是大量程，分度值为0.5V，电流表可能为小量程，也可能为大量程。由图a知，若变阻器接入电路的阻值为0，此时通过的通过电压表的示数为即为电源电压为3.0V，小于滑片在某一位置时的4.0V，不符合题意，故变阻器移滑片移动的一端为变阻器阻值最大端，则此时待测电阻两端的电压为3.0V，根据串联电路电流特点和欧姆定律可知，此时通过电路的电流为
此时变阻器两端的电压为
根据串联电路电压特点可知，电源电压为
由图b知，无论电流表选择小量程还是大量程，其电流值均大于0.38A，可知变阻器滑片移动的一端应为阻值最小端，则此时电路为待测电阻的简单电路，则此时电路电流为
由图b知，若电流表选择小量程，分度值为0.02A，此时示数为0.42A，符合题意；若电流表选择大量程，分度值为0.1A，此时示数为2.1A，不符合题意。因电压为1.5V的整数倍，故电源电压为4.5V。
**型号电炖盅
额定电压
220V
高温功率
1000W
低温功率
400W
