2024年黑龙江省哈尔滨市萧红中学九年级中考二模物理试卷（原卷版+解析版）
展开
这是一份2024年黑龙江省哈尔滨市萧红中学九年级中考二模物理试卷（原卷版+解析版），文件包含2024年黑龙江省哈尔滨市萧红中学九年级中考二模物理试卷原卷版docx、2024年黑龙江省哈尔滨市萧红中学九年级中考二模物理试卷解析版docx等2份试卷配套教学资源，其中试卷共32页， 欢迎下载使用。

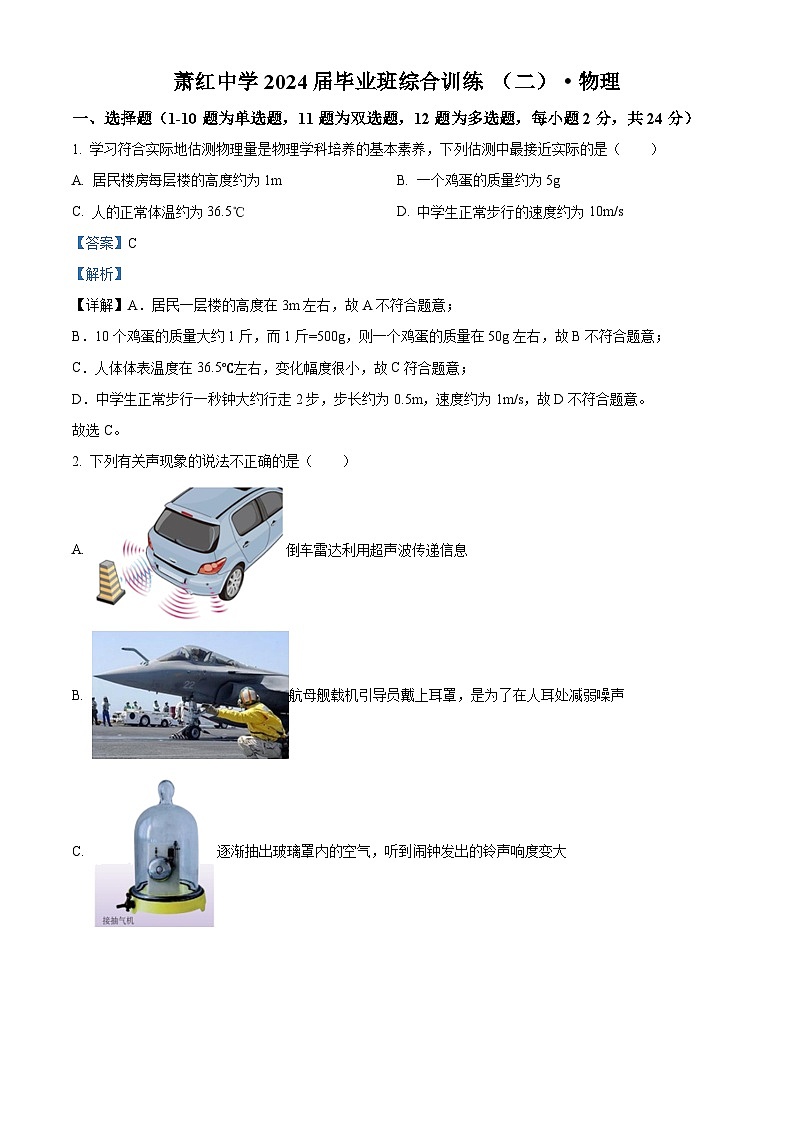

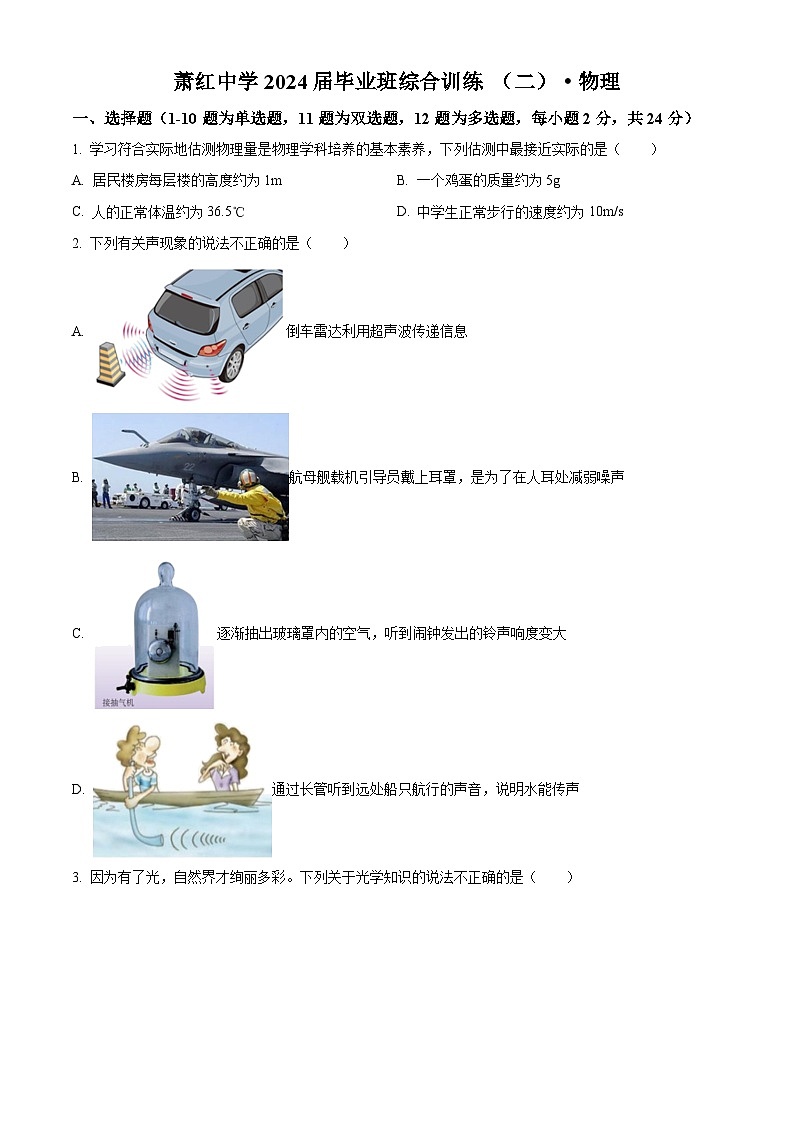

1. 学习符合实际地估测物理量是物理学科培养的基本素养，下列估测中最接近实际的是（ ）
A. 居民楼房每层楼的高度约为1mB. 一个鸡蛋的质量约为5g
C. 人的正常体温约为36.5℃D. 中学生正常步行的速度约为10m/s
2. 下列有关声现象的说法不正确的是（ ）
A. 倒车雷达利用超声波传递信息
B. 航母舰载机引导员戴上耳罩，是为了在人耳处减弱噪声
C. 逐渐抽出玻璃罩内的空气，听到闹钟发出的铃声响度变大
D. 通过长管听到远处船只航行的声音，说明水能传声
3. 因为有了光，自然界才绚丽多彩。下列关于光学知识的说法不正确的是（ ）
A. 漫反射同样遵守光的反射定律
B. 小猫叉不到鱼，是因为它看到的是鱼变深的实像
C. 手影是光的直线传播形成的
D. 说明光从空气射入凸透镜时，凸透镜对光有会聚作用
4. 二十四节气“春雨惊春清谷天，夏满芒夏暑相连；秋处露秋寒霜降，冬雪雪冬小大寒。”是中华民族农耕文明长期经验的积累和智慧的结晶。下列节气涉及的物态变化正确的是（ ）
A. “谷雨”节气，雨的形成是凝固现象
B. “白露”节气，露的形成是熔化现象
C. “霜降”节气，霜的形成是凝华现象
D. “小雪”节气，雪的形成是液化现象
5. “双减”政策的出台让哈尔滨市中小学生的课外生活更加丰富多彩。关于如图活动中，说法正确的是（ ）
A. 如图甲所示，纸飞机离手后还会继续飞行，是由于纸飞机受到了惯性的作用

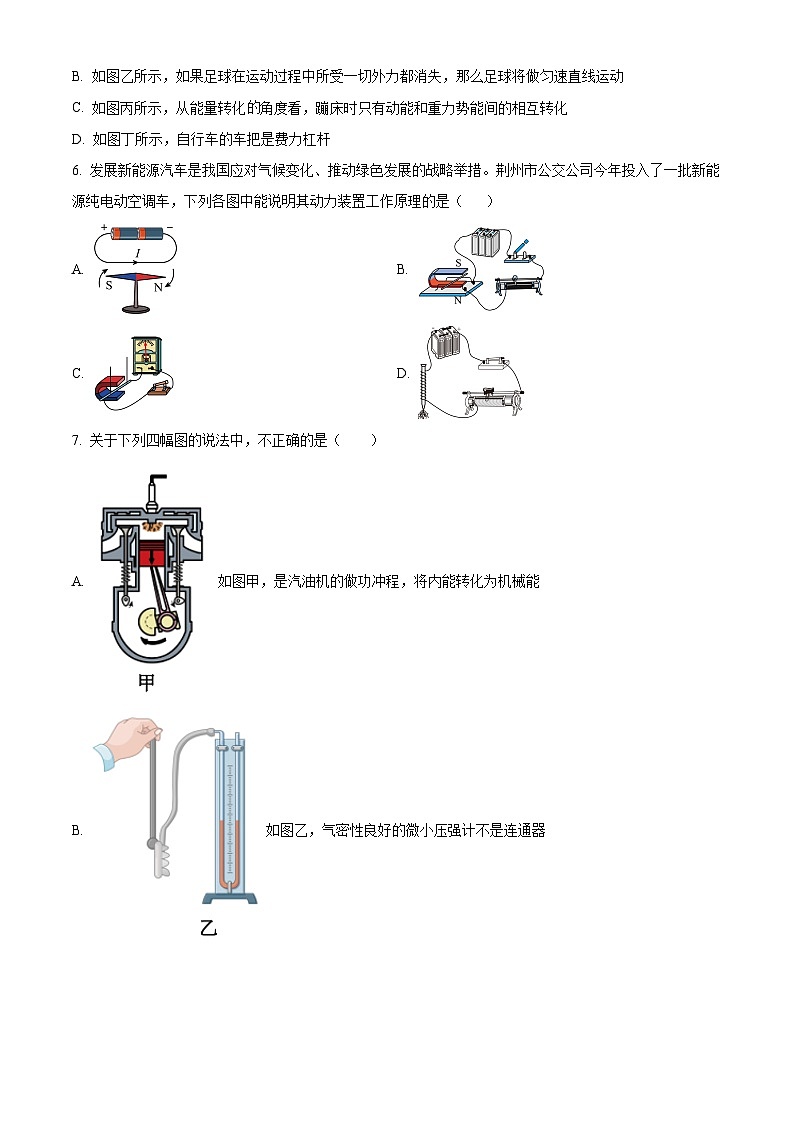

B. 如图乙所示，如果足球在运动过程中所受一切外力都消失，那么足球将做匀速直线运动
C. 如图丙所示，从能量转化角度看，蹦床时只有动能和重力势能间的相互转化
D. 如图丁所示，自行车的车把是费力杠杆
6. 发展新能源汽车是我国应对气候变化、推动绿色发展的战略举措。荆州市公交公司今年投入了一批新能源纯电动空调车，下列各图中能说明其动力装置工作原理的是（ ）
A. B.
C. D.
7. 关于下列四幅图的说法中，不正确的是（ ）
A. 如图甲，是汽油机的做功冲程，将内能转化为机械能
B. 如图乙，气密性良好的微小压强计不是连通器
C. 如图丙，验电器的原理是同种电荷互相排斥
D. 如图丁，古人用桔棒提水既省力又省功
8. 2023年5月28日12时31分，我国自行研制、具有自主知识产权的C919大型客机圆满完成首个商业航班飞行，正式进入民航市场。下列关于C919飞机说法正确的是（ ）
A. 飞机机翼外形做成上凸下平是为了获得升力
B. 飞机在上升过程中，舱外的大气压会变大
C. 飞机驾驶员通过超声波和塔台工作人员联络
D. 飞机采用碳纤维材料来减轻机身质量是利用该材料比热容小的特性
9. 为了节约电能，小聪利用“声控开关”（有声音时自动闭合，无声音时自动断开）和“光控开关”（天黑时自动闭合，天亮时自动断开），设计了一个只有在天黑且有声音时灯才亮的楼道照明电路。下列电路图符合要求的是：（ ）
A. B.
C. D.
10. 小李家在自建房屋的过程中，自制了向高处运送材料的装置如图所示，其中动滑轮重为100N。若某一次运送的材料重为400N，在拉力F作用下，材料在20s内匀速上升4m，不计绳的质量和滑轮的摩擦，下列说法中正确的是（ ）
A. 滑轮组所做的额外功为1600JB. 材料上升的速度大小为0.4m/s
C. 拉力F做功的功率为80WD. 滑轮组的机械效率为80%
11. “奋斗者”号是我国自主研发建造的第一艘万米级全海深潜水器。某次执行任务时，“奋斗者”号在马里亚纳海沟成功坐底，坐底深度为10909m。当“奋斗者”号下潜到深处时，其总质量为36t，体积为（海水密度取）。下列说法正确的是（ ）
A. “奋斗者”号上浮和下潜是靠改变浮力大小实现的
B. “奋斗者”号上浮和下潜是靠改变自身重力大小实现的
C. “奋斗者”号下潜到深处时受到海水压强为
D. “奋斗者”号下潜到深处时受到海水浮力为
12. 如图所示，在“探究电流与电阻的关系”时，电源电压恒为4.5V，R1可选用5Ω、10Ω、20Ω的电阻，滑动变阻器R2规格为“25Ω，0.5A”，电压表（量程为0-3V），电流表（量程为0~0.6A）。下列说法不正确的是（ ）
A. 将R1由10Ω换成20Ω，不需要调节滑动变阻器的滑片
B. 调节滑动变阻器滑片的过程中，应观察电流表的示数
C. 实验中可保持R1两端电压为3V
D. 将R1由10Ω换成20Ω，正确操作后滑动变阻器的功率将变小
二、非选择题（共46分）
13. 学校给同学们布置了做“拿手家常菜”的家庭劳动作业，李明同学用手机录制了鱼丸的制作过程，手机镜头对光起到___________作用（选填“会聚”或“发散”）；他用夸张的表情介绍了闻到的鱼丸香味，能闻到香味是因为分子在不停息地___________。
14. 2022年12月4日，神舟十四号载人飞船返回舱成功着陆，返回舱着陆的最后1米，反推发动机向下喷出高速气流，以达到减小返回舱下降速度的目的，减速下降过程中说明力可以改变物体的_________，宇航员的质量_________（选填“变大”“不变”或“变小”）。
15. 我国古药物学家常用布摩擦过的琥珀能否吸引干草屑来辨别琥珀的真假。摩擦后的琥珀能吸引干草屑，说明琥珀带了_________。吸管和纸巾摩擦后，吸管带负电，说明摩擦过程中__________（填“吸管”或“纸巾”）失去电子。
16. 小冬站在电梯里，乘电梯回家，如果以电梯为参照物他是_________的；到家后，他用热水加热盒装牛奶，5min 后牛奶的温度升高了40℃，已知牛奶的质量为255g，则牛奶吸收的热量为_________ J。[c=2.5×103J/(kg·°C)]
17. 如图所示，一个物体被水平力F压在竖直墙面时静止，水平力减为F的三分之一时刚好匀速下滑，则静止和匀速下滑时物体受到的摩擦力大小________（选填“相等”或“不相等”），下滑时水平力对物体________（选填“做了”或“不做”）功。
18. 一款环保共享电动汽车满载时总质量为900kg，轮胎与地面的总接触面积为300cm2，静止在水平马路上时，电动汽车对路面的压强p1=_________Pa；若该车不慎陷入路边松软的水平草坪，此时电动汽车对地面的压强p2_________p1（选填“大于”、“等于”或“小于”）（g取10N/kg）。
19. 我国首座潮光互补型光伏电站通过光伏发电、潮汐发电实现“日月同辉”，太阳能和潮汐能都属于___________能源（选填“可再生”或“不可再生”）。家庭电路的保险丝___________使用超导材料来制作（选填“能”或“不能”）。
20. 小冬利用铁架台、杠杆、钩码和弹簧测力计等器材做“探究杠杆的平衡条件”的实验。实验前，发现杠杆静止于如图甲所示位置，则此时杠杆_________（选填“平衡”或“不平衡”）；如图乙所示，用弹簧测力计先后在a、b位置拉杠杆上同一点C，杠杆都在水平位置平衡，弹簧测力计在a位置竖直向上的拉力为Fa，在b位置斜向上的拉力为Fb，则Fa_________Fb（选填“大于”、“等于”“小于”）。
21. 小冬用如图所示电路研究调光灯的工作原理，所用电源电压恒为6V，灯泡L标有“4.8V 0.3A”字样，闭合开关，调节滑动变阻器滑片，当观察到_________时，可知灯泡正常发光，如果此时通电1min，则电流通过滑动变阻器产生的热量为_________ J。
22. 某商场有甲，乙两种容积相同的电热水壶，甲标有“220V 800W”的字样，乙标有“220V 1500W”的字样，若家庭电路的电压是220V，室内插座的额定电流是5A，用该插座给电热水壶供电，从安全用电的角度考虑，应选购______（选填“甲”或“乙”）电热水壶，选择的理由是______。
23. 如图所示，请画出悬浮在盐水中的鸡蛋受到重力和浮力的示意图。
24. 如图所示，请标出通电螺线管的N极和A点的磁感线方向。
25. 小冬同学利用以下器材设计甲和乙两种方案测量金属球的密度，按图所示完成以下步骤。
方案甲：
器材：天平、量筒、水、细线（质量和体积均不计，不吸水）
（1）把天平放在水平桌面上，将游码移至标尺左端零刻线处，发现指针在分度盘上的位置如图A 所示，为使横梁平衡应将平衡螺母向_________调节（选填“左”或“右”）；
（2）将金属球放在天平的左盘中，通过向右盘加减砝码后，指针的位置如图A所示，此时应___________，直至指针指在分度盘中线处，天平平衡；
（3）正确测出金属球的质量和体积，如图B和图C所示，密度的测量值是_________ g/cm3；
方案乙：
器材：电子秤、溢水杯、水
①用电子秤测出金属球质量，如图D所示。
②将金属球放入溢水杯中，然后向溢水杯中注满水，测出总质量，如图E所示。
③缓慢取出金属球，再向溢水杯中补满水，测出此时总质量，如图F所示。
（4）金属球密度测量值是_________ g/cm3。实验中取出金属球时会带出一些水，则金属球密度的测量值将_________（选填“偏大”、“不变”或“偏小”） ；
（5）评估：在所有操作均正确的情况下，小冬同学发现两种方案测量结果依然有差异，请你进一步分析：两种方案中，误差小的是_________。（选填“方案甲”或“方案乙”）
26. 小冬和小宇用不同的凸透镜看书上的字时，他们惊奇地发现透过凸透镜分别看到正立放大的像和倒立放大的像，如图甲所示，于是他们决定探究“凸透镜成像的规律和什么因素有关”。
（1）根据图甲的现象，他们提出了凸透镜成像的大小、正倒可能与_________有关。
（2）小冬同学选用甲图的凸透镜进行实验，他让凸透镜正对太阳，得到图乙所示的光路图：
①该透镜的焦距为_________ cm；
②调节好实验装置后，小冬将烛焰放在距该凸透镜30.0cm处时，移动光屏至距凸透镜14.0cm处时，在光屏呈现出烛焰的“像”，但不清晰，在此基础上，小冬应该进行的操作是___________；
③小冬把烛焰放在位于凸透镜焦点以内的位置固定，在透镜另一侧可以观察到放大的虚像。若将一不透明的光屏置于图中虚线处，如图丙所示，眼睛位置不动能否看到蜡烛的像？_________（选填“能”、“不能”或“不一定能”） 。
（3）小宇换用了甲图中另一块凸透镜进行实验，发现如图丁所示现象，从A处入射一条光线即入射光线为AC，出射光线即折射光线为CB，且AOA f =4cm B. f =5cm C. f=8cm D. f=12cm
27. 小冬利用如图甲所示的装置做“测量未知电阻”的实验，实验室备丁了以下器材：电源（电压恒为4.5V）、电压表、电流表、开关、待测定值电阻各一个、滑动变阻器（有规格为“10Ω1A”和“20Ω 1A”的滑动变阻器各一个）、导线若干。
（1）用笔画线代替导线，将图甲所示电路补充完整；____
（2）小冬选用“10Ω1A”的滑动变阻器进行实验，电路连接完整后闭合开关，发现电流表有示数，电压表无示数，出现的问题是定值电阻_________；
（3）排除故障后进行实验，当滑动变阻器的滑片位于某一位置时，电压表示数为2.4V时，电流表示数如图乙所示，则此时电路中的电流为_________ A，定值电阻的阻值是_________Ω；
（4）完成上述实验后，小冬还想继续测量小灯泡的额定功率，他们找来一个额定电压为2.5V的小灯泡，用小灯泡替换定值电阻接入原电路。检查电路连接和操作都无误后，用开关迅速试触，灯泡发光，电压表示数如图丙，为了使灯泡正常发光，接下来的操作是：___________，直至观察到电压表示数为2.5V，记录此时对应的电流表示数，从而测出小灯泡的额定功率。
28. 空气炸锅是一种新型家电，如图甲是某型号空气炸锅，其内部电路可简化为图乙，部分参数和食品加热时间如表所示。其工作原理是通过发热管迅速加热锅内空气，利用大功率风扇形成循环的热流，使盛放篮内的食品均匀受热，不放油也能达到类似煎炸的效果。
（1）正常工作时，求通过发热管的电流；____
（2）某次用该空气炸锅炸一锅薯条耗时15分钟，求所消耗的电能；____
（3）根据空气炸锅的工作原理，发热管、风扇、盛放篮三者的位置从上到下依次是（ ）
A.发热管、风扇、盛放篮 B.风扇、发热管、盛放篮
部分参数
风扇额定功率/瓦
80
发热管额定功率/瓦
1320
额定电压/伏
220
食品加热时间
薯条/分
12-15
鸡翅/分
18-20
1. 学习符合实际地估测物理量是物理学科培养的基本素养，下列估测中最接近实际的是（ ）
A. 居民楼房每层楼的高度约为1mB. 一个鸡蛋的质量约为5g
C. 人的正常体温约为36.5℃D. 中学生正常步行的速度约为10m/s
2. 下列有关声现象的说法不正确的是（ ）
A. 倒车雷达利用超声波传递信息
B. 航母舰载机引导员戴上耳罩，是为了在人耳处减弱噪声
C. 逐渐抽出玻璃罩内的空气，听到闹钟发出的铃声响度变大
D. 通过长管听到远处船只航行的声音，说明水能传声
3. 因为有了光，自然界才绚丽多彩。下列关于光学知识的说法不正确的是（ ）
A. 漫反射同样遵守光的反射定律
B. 小猫叉不到鱼，是因为它看到的是鱼变深的实像
C. 手影是光的直线传播形成的
D. 说明光从空气射入凸透镜时，凸透镜对光有会聚作用
4. 二十四节气“春雨惊春清谷天，夏满芒夏暑相连；秋处露秋寒霜降，冬雪雪冬小大寒。”是中华民族农耕文明长期经验的积累和智慧的结晶。下列节气涉及的物态变化正确的是（ ）
A. “谷雨”节气，雨的形成是凝固现象
B. “白露”节气，露的形成是熔化现象
C. “霜降”节气，霜的形成是凝华现象
D. “小雪”节气，雪的形成是液化现象
5. “双减”政策的出台让哈尔滨市中小学生的课外生活更加丰富多彩。关于如图活动中，说法正确的是（ ）
A. 如图甲所示，纸飞机离手后还会继续飞行，是由于纸飞机受到了惯性的作用
B. 如图乙所示，如果足球在运动过程中所受一切外力都消失，那么足球将做匀速直线运动
C. 如图丙所示，从能量转化角度看，蹦床时只有动能和重力势能间的相互转化
D. 如图丁所示，自行车的车把是费力杠杆
6. 发展新能源汽车是我国应对气候变化、推动绿色发展的战略举措。荆州市公交公司今年投入了一批新能源纯电动空调车，下列各图中能说明其动力装置工作原理的是（ ）
A. B.
C. D.
7. 关于下列四幅图的说法中，不正确的是（ ）
A. 如图甲，是汽油机的做功冲程，将内能转化为机械能
B. 如图乙，气密性良好的微小压强计不是连通器
C. 如图丙，验电器的原理是同种电荷互相排斥
D. 如图丁，古人用桔棒提水既省力又省功
8. 2023年5月28日12时31分，我国自行研制、具有自主知识产权的C919大型客机圆满完成首个商业航班飞行，正式进入民航市场。下列关于C919飞机说法正确的是（ ）
A. 飞机机翼外形做成上凸下平是为了获得升力
B. 飞机在上升过程中，舱外的大气压会变大
C. 飞机驾驶员通过超声波和塔台工作人员联络
D. 飞机采用碳纤维材料来减轻机身质量是利用该材料比热容小的特性
9. 为了节约电能，小聪利用“声控开关”（有声音时自动闭合，无声音时自动断开）和“光控开关”（天黑时自动闭合，天亮时自动断开），设计了一个只有在天黑且有声音时灯才亮的楼道照明电路。下列电路图符合要求的是：（ ）
A. B.
C. D.
10. 小李家在自建房屋的过程中，自制了向高处运送材料的装置如图所示，其中动滑轮重为100N。若某一次运送的材料重为400N，在拉力F作用下，材料在20s内匀速上升4m，不计绳的质量和滑轮的摩擦，下列说法中正确的是（ ）
A. 滑轮组所做的额外功为1600JB. 材料上升的速度大小为0.4m/s
C. 拉力F做功的功率为80WD. 滑轮组的机械效率为80%
11. “奋斗者”号是我国自主研发建造的第一艘万米级全海深潜水器。某次执行任务时，“奋斗者”号在马里亚纳海沟成功坐底，坐底深度为10909m。当“奋斗者”号下潜到深处时，其总质量为36t，体积为（海水密度取）。下列说法正确的是（ ）
A. “奋斗者”号上浮和下潜是靠改变浮力大小实现的
B. “奋斗者”号上浮和下潜是靠改变自身重力大小实现的
C. “奋斗者”号下潜到深处时受到海水压强为
D. “奋斗者”号下潜到深处时受到海水浮力为
12. 如图所示，在“探究电流与电阻的关系”时，电源电压恒为4.5V，R1可选用5Ω、10Ω、20Ω的电阻，滑动变阻器R2规格为“25Ω，0.5A”，电压表（量程为0-3V），电流表（量程为0~0.6A）。下列说法不正确的是（ ）
A. 将R1由10Ω换成20Ω，不需要调节滑动变阻器的滑片
B. 调节滑动变阻器滑片的过程中，应观察电流表的示数
C. 实验中可保持R1两端电压为3V
D. 将R1由10Ω换成20Ω，正确操作后滑动变阻器的功率将变小
二、非选择题（共46分）
13. 学校给同学们布置了做“拿手家常菜”的家庭劳动作业，李明同学用手机录制了鱼丸的制作过程，手机镜头对光起到___________作用（选填“会聚”或“发散”）；他用夸张的表情介绍了闻到的鱼丸香味，能闻到香味是因为分子在不停息地___________。
14. 2022年12月4日，神舟十四号载人飞船返回舱成功着陆，返回舱着陆的最后1米，反推发动机向下喷出高速气流，以达到减小返回舱下降速度的目的，减速下降过程中说明力可以改变物体的_________，宇航员的质量_________（选填“变大”“不变”或“变小”）。
15. 我国古药物学家常用布摩擦过的琥珀能否吸引干草屑来辨别琥珀的真假。摩擦后的琥珀能吸引干草屑，说明琥珀带了_________。吸管和纸巾摩擦后，吸管带负电，说明摩擦过程中__________（填“吸管”或“纸巾”）失去电子。
16. 小冬站在电梯里，乘电梯回家，如果以电梯为参照物他是_________的；到家后，他用热水加热盒装牛奶，5min 后牛奶的温度升高了40℃，已知牛奶的质量为255g，则牛奶吸收的热量为_________ J。[c=2.5×103J/(kg·°C)]
17. 如图所示，一个物体被水平力F压在竖直墙面时静止，水平力减为F的三分之一时刚好匀速下滑，则静止和匀速下滑时物体受到的摩擦力大小________（选填“相等”或“不相等”），下滑时水平力对物体________（选填“做了”或“不做”）功。
18. 一款环保共享电动汽车满载时总质量为900kg，轮胎与地面的总接触面积为300cm2，静止在水平马路上时，电动汽车对路面的压强p1=_________Pa；若该车不慎陷入路边松软的水平草坪，此时电动汽车对地面的压强p2_________p1（选填“大于”、“等于”或“小于”）（g取10N/kg）。
19. 我国首座潮光互补型光伏电站通过光伏发电、潮汐发电实现“日月同辉”，太阳能和潮汐能都属于___________能源（选填“可再生”或“不可再生”）。家庭电路的保险丝___________使用超导材料来制作（选填“能”或“不能”）。
20. 小冬利用铁架台、杠杆、钩码和弹簧测力计等器材做“探究杠杆的平衡条件”的实验。实验前，发现杠杆静止于如图甲所示位置，则此时杠杆_________（选填“平衡”或“不平衡”）；如图乙所示，用弹簧测力计先后在a、b位置拉杠杆上同一点C，杠杆都在水平位置平衡，弹簧测力计在a位置竖直向上的拉力为Fa，在b位置斜向上的拉力为Fb，则Fa_________Fb（选填“大于”、“等于”“小于”）。
21. 小冬用如图所示电路研究调光灯的工作原理，所用电源电压恒为6V，灯泡L标有“4.8V 0.3A”字样，闭合开关，调节滑动变阻器滑片，当观察到_________时，可知灯泡正常发光，如果此时通电1min，则电流通过滑动变阻器产生的热量为_________ J。
22. 某商场有甲，乙两种容积相同的电热水壶，甲标有“220V 800W”的字样，乙标有“220V 1500W”的字样，若家庭电路的电压是220V，室内插座的额定电流是5A，用该插座给电热水壶供电，从安全用电的角度考虑，应选购______（选填“甲”或“乙”）电热水壶，选择的理由是______。
23. 如图所示，请画出悬浮在盐水中的鸡蛋受到重力和浮力的示意图。
24. 如图所示，请标出通电螺线管的N极和A点的磁感线方向。
25. 小冬同学利用以下器材设计甲和乙两种方案测量金属球的密度，按图所示完成以下步骤。
方案甲：
器材：天平、量筒、水、细线（质量和体积均不计，不吸水）
（1）把天平放在水平桌面上，将游码移至标尺左端零刻线处，发现指针在分度盘上的位置如图A 所示，为使横梁平衡应将平衡螺母向_________调节（选填“左”或“右”）；
（2）将金属球放在天平的左盘中，通过向右盘加减砝码后，指针的位置如图A所示，此时应___________，直至指针指在分度盘中线处，天平平衡；
（3）正确测出金属球的质量和体积，如图B和图C所示，密度的测量值是_________ g/cm3；
方案乙：
器材：电子秤、溢水杯、水
①用电子秤测出金属球质量，如图D所示。
②将金属球放入溢水杯中，然后向溢水杯中注满水，测出总质量，如图E所示。
③缓慢取出金属球，再向溢水杯中补满水，测出此时总质量，如图F所示。
（4）金属球密度测量值是_________ g/cm3。实验中取出金属球时会带出一些水，则金属球密度的测量值将_________（选填“偏大”、“不变”或“偏小”） ；
（5）评估：在所有操作均正确的情况下，小冬同学发现两种方案测量结果依然有差异，请你进一步分析：两种方案中，误差小的是_________。（选填“方案甲”或“方案乙”）
26. 小冬和小宇用不同的凸透镜看书上的字时，他们惊奇地发现透过凸透镜分别看到正立放大的像和倒立放大的像，如图甲所示，于是他们决定探究“凸透镜成像的规律和什么因素有关”。
（1）根据图甲的现象，他们提出了凸透镜成像的大小、正倒可能与_________有关。
（2）小冬同学选用甲图的凸透镜进行实验，他让凸透镜正对太阳，得到图乙所示的光路图：
①该透镜的焦距为_________ cm；
②调节好实验装置后，小冬将烛焰放在距该凸透镜30.0cm处时，移动光屏至距凸透镜14.0cm处时，在光屏呈现出烛焰的“像”，但不清晰，在此基础上，小冬应该进行的操作是___________；
③小冬把烛焰放在位于凸透镜焦点以内的位置固定，在透镜另一侧可以观察到放大的虚像。若将一不透明的光屏置于图中虚线处，如图丙所示，眼睛位置不动能否看到蜡烛的像？_________（选填“能”、“不能”或“不一定能”） 。
（3）小宇换用了甲图中另一块凸透镜进行实验，发现如图丁所示现象，从A处入射一条光线即入射光线为AC，出射光线即折射光线为CB，且AO
27. 小冬利用如图甲所示的装置做“测量未知电阻”的实验，实验室备丁了以下器材：电源（电压恒为4.5V）、电压表、电流表、开关、待测定值电阻各一个、滑动变阻器（有规格为“10Ω1A”和“20Ω 1A”的滑动变阻器各一个）、导线若干。
（1）用笔画线代替导线，将图甲所示电路补充完整；____
（2）小冬选用“10Ω1A”的滑动变阻器进行实验，电路连接完整后闭合开关，发现电流表有示数，电压表无示数，出现的问题是定值电阻_________；
（3）排除故障后进行实验，当滑动变阻器的滑片位于某一位置时，电压表示数为2.4V时，电流表示数如图乙所示，则此时电路中的电流为_________ A，定值电阻的阻值是_________Ω；
（4）完成上述实验后，小冬还想继续测量小灯泡的额定功率，他们找来一个额定电压为2.5V的小灯泡，用小灯泡替换定值电阻接入原电路。检查电路连接和操作都无误后，用开关迅速试触，灯泡发光，电压表示数如图丙，为了使灯泡正常发光，接下来的操作是：___________，直至观察到电压表示数为2.5V，记录此时对应的电流表示数，从而测出小灯泡的额定功率。
28. 空气炸锅是一种新型家电，如图甲是某型号空气炸锅，其内部电路可简化为图乙，部分参数和食品加热时间如表所示。其工作原理是通过发热管迅速加热锅内空气，利用大功率风扇形成循环的热流，使盛放篮内的食品均匀受热，不放油也能达到类似煎炸的效果。
（1）正常工作时，求通过发热管的电流；____
（2）某次用该空气炸锅炸一锅薯条耗时15分钟，求所消耗的电能；____
（3）根据空气炸锅的工作原理，发热管、风扇、盛放篮三者的位置从上到下依次是（ ）
A.发热管、风扇、盛放篮 B.风扇、发热管、盛放篮
部分参数
风扇额定功率/瓦
80
发热管额定功率/瓦
1320
额定电压/伏
220
食品加热时间
薯条/分
12-15
鸡翅/分
18-20
