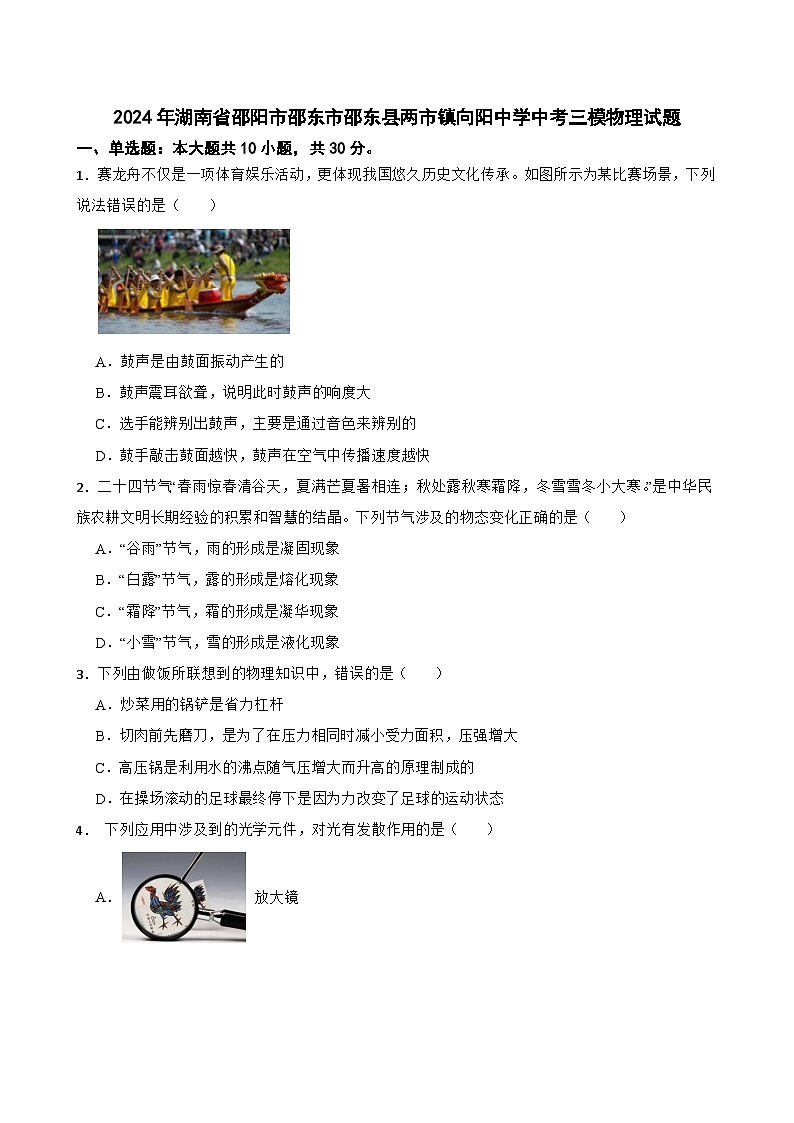

2024年湖南省邵阳市邵东市邵东县两市镇向阳中学中考三模物理试题
展开
这是一份2024年湖南省邵阳市邵东市邵东县两市镇向阳中学中考三模物理试题，共23页。试卷主要包含了单选题，多选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
一、单选题：本大题共10小题，共30分。
1．赛龙舟不仅是一项体育娱乐活动，更体现我国悠久历史文化传承。如图所示为某比赛场景，下列说法错误的是（ ）
A．鼓声是由鼓面振动产生的
B．鼓声震耳欲聋，说明此时鼓声的响度大
C．选手能辨别出鼓声，主要是通过音色来辨别的
D．鼓手敲击鼓面越快，鼓声在空气中传播速度越快
2．二十四节气“春雨惊春清谷天，夏满芒夏暑相连；秋处露秋寒霜降，冬雪雪冬小大寒。”是中华民族农耕文明长期经验的积累和智慧的结晶。下列节气涉及的物态变化正确的是（ ）
A．“谷雨”节气，雨的形成是凝固现象
B．“白露”节气，露的形成是熔化现象
C．“霜降”节气，霜的形成是凝华现象
D．“小雪”节气，雪的形成是液化现象
3．下列由做饭所联想到的物理知识中，错误的是（ ）
A．炒菜用的锅铲是省力杠杆
B．切肉前先磨刀，是为了在压力相同时减小受力面积，压强增大
C．高压锅是利用水的沸点随气压增大而升高的原理制成的
D．在操场滚动的足球最终停下是因为力改变了足球的运动状态

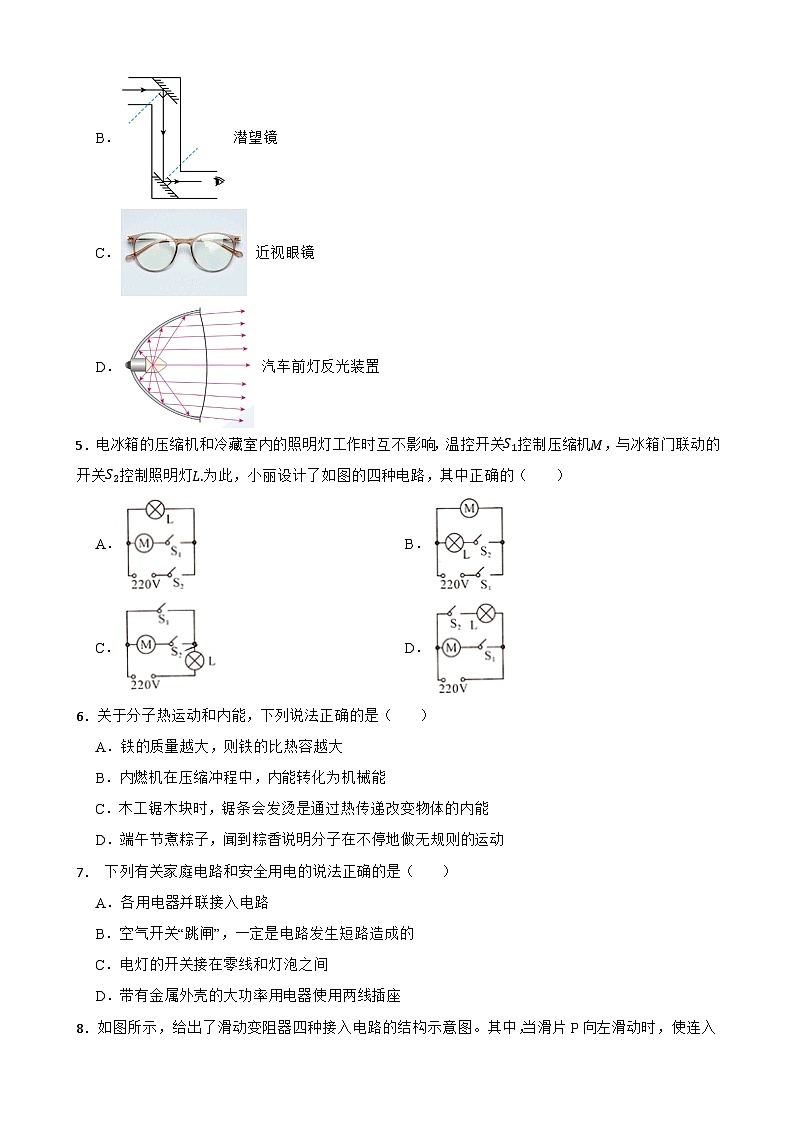

4． 下列应用中涉及到的光学元件，对光有发散作用的是（ ）
A． 放大镜
B． 潜望镜
C． 近视眼镜
D． 汽车前灯反光装置
5．电冰箱的压缩机和冷藏室内的照明灯工作时互不影响，温控开关S1控制压缩机M，与冰箱门联动的开关S2控制照明灯L.为此，小丽设计了如图的四种电路，其中正确的（ ）
A．B．
C．D．
6．关于分子热运动和内能，下列说法正确的是（ ）
A．铁的质量越大，则铁的比热容越大
B．内燃机在压缩冲程中，内能转化为机械能
C．木工锯木块时，锯条会发烫是通过热传递改变物体的内能
D．端午节煮粽子，闻到粽香说明分子在不停地做无规则的运动
7． 下列有关家庭电路和安全用电的说法正确的是（ ）
A．各用电器并联接入电路
B．空气开关“跳闸”，一定是电路发生短路造成的
C．电灯的开关接在零线和灯泡之间
D．带有金属外壳的大功率用电器使用两线插座

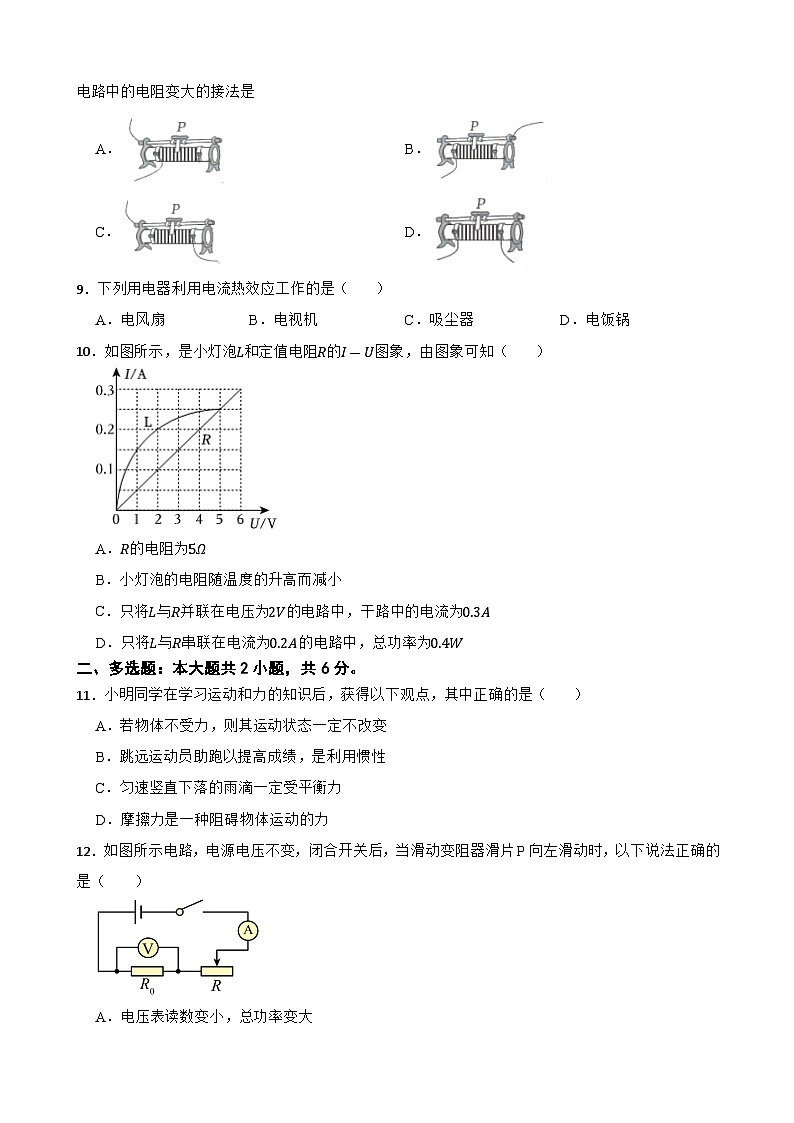

8．如图所示，给出了滑动变阻器四种接入电路的结构示意图。其中，当滑片P向左滑动时，使连入电路中的电阻变大的接法是
A．B．
C．D．
9．下列用电器利用电流热效应工作的是（ ）
A．电风扇B．电视机C．吸尘器D．电饭锅
10．如图所示，是小灯泡L和定值电阻R的I-U图象，由图象可知（ ）
A．R的电阻为5Ω
B．小灯泡的电阻随温度的升高而减小
C．只将L与R并联在电压为2V的电路中，干路中的电流为0.3A
D．只将L与R串联在电流为0.2A的电路中，总功率为0.4W
二、多选题：本大题共2小题，共6分。
11．小明同学在学习运动和力的知识后，获得以下观点，其中正确的是（ ）
A．若物体不受力，则其运动状态一定不改变
B．跳远运动员助跑以提高成绩，是利用惯性
C．匀速竖直下落的雨滴一定受平衡力
D．摩擦力是一种阻碍物体运动的力
12．如图所示电路，电源电压不变，闭合开关后，当滑动变阻器滑片P向左滑动时，以下说法正确的是（ ）
A．电压表读数变小，总功率变大
B．电路的总电阻变小，总功率变大
C．电压表读数变大，电流表读数变大
D．电压表读数变大，电流表读数变小
三、填空题：本大题共5小题，共20分。
13．发展新能源汽车是我国“十四五”规划中的一个重点，在长沙生产的某款电动汽车能够使用功率为100kW的快速充电桩，也可使用功率为1kW的普通家用插座充电。当使用快速充电桩充电0.5h后，电动汽车能获取电能 kW⋅h。电动汽车在行驶过程中，电动机将电能转化为 能。
14．赛龙舟是端午节里的传统习俗，号令一响，运动员奋力划桨、龙舟向前加速运动。观众以河岸为参照的物，龙舟是 的。选手们奋力向后划桨，龙舟就能向前运动，这表明力的作用是 的。
15．小明发现，街头很多出租车的后面都印着字母CNG，上网搜索后明白这种出租车是以天然气为燃料。一辆出租车一天消耗天然气约0.06m3，若这些天然气完全燃烧，能放出热量约为 J；出租车用天然气作燃料的优点是 (天然气的热值约为4×107J/m3)。
16．深水处也存在着某些鱼类及生物，某条鱼在水面下50米深处，此时这条鱼受到水的压强为 帕，当它向下游时，受到浮力的大小 (选填“变小”、“不变”或“变大”)。
17．如图所示，小海用一个动滑轮提着重物向上做匀速直线运动。物体上升2 m时，绳子自由端移动的距离是 m。若不计绳重及摩擦，小海用此装置拉动不同物体匀速上升时，测出拉力F和物重G的大小并画出二者的关系图象，当物重为30 N时，此滑轮的机械效率是 。
四、作图题：本大题共1小题，共2分。
18．为使电路正常工作，请在图中恰当位置填入电流表或电压表。
五、实验探究题：本大题共5小题，共28分。
19．为了探究滑动摩擦力大小与什么因素有关，小明设计了如图所示实验。
（1）实验过程中，弹簧测力计应沿水平方向拉着物块做匀速直线运动，根据二力平衡知识，可知滑动摩擦力的大小 弹簧测力计的示数。
（2）比较甲、乙两次实验，是为了探究滑动摩擦力大小与 是否有关。
（3）实验后小组交流讨论时发现：在实验中很难使木块做匀速直线运动。于是小丽设计了如图中丁图所示的实验装置，该装置的优点是 长木板做匀速直线运动(选填“需要”或“不需要”)。
20．为了比较甲、乙两种液体的比热容，小瑶进行了如下的实验：用两个完全相同的电加热器同时给质量和初温都相同的甲、乙两种液体加热，其他条件相同；分别记录加热的时间和对应的温度，根据记录的数据作出了两种液体的温度随时间变化的图像，如图所示。回答下列问题。
（1）加热相同的时间时，甲吸收的热量 乙吸收的热量(填“大于”“小于”或“等于”)。
（2）若已知甲的比热容是1.8×103J/(kg⋅℃)，则乙的比热容是 J/(kg⋅℃)。
21．小林同学做“探究平面镜成像规律”的实验，下面是部分实验步骤：
（1）取一块玻璃板竖直放在水平桌面上，将蜡烛A点燃放在玻璃板前。要想看到蜡烛A的像，小林的眼睛始终在蜡烛A的 （选填“同一侧”或“另一侧”）观察。
（2）取两支同样的蜡烛A和B，蜡烛B与A的像重合。当蜡烛A靠近玻璃板时，要使蜡烛B与A的像再次重合，必须使蜡烛B （选填“靠近”或“远离”）玻璃板：
（3）实验中，小林同学反复移动蜡烛B都无法与蜡烛A的像完全重合，其原因是 。
22．小振同学在“探究串联电路电压的规律”实验中，设计了如图甲所示的电路。
（1）连接电路前，小振发现电压表指针如图乙所示，接下来他要对电压表进行的操作是 。
（2）小振根据图甲连接好电路，闭合开关后，发现两灯不亮，电压表示数为零，若只有一处故障，则故障可能是 ，提供一根完好的导线，如何检测故障 。(简要说明操作步骤，言之有理即可)。
23．小军同学想用“伏安法”来测量定值电阻Rx的阻值，于是他在学校实验室借了一些器材，连接了如图甲所示的电路，电源电压恒定不变。
（1）闭合开关前，应将图甲中的滑动变阻器滑片置于 端(选填“a”或“b”)。
（2）闭合开关，当电压表示数为2.6V时，电流表示数如图乙所示，计算Rx的阻值为 Ω，接下来他移动滑片，又测出两次对应的电压和电流值。
（3）按照上面的操作步骤，小军又测量了一个额定电压为3V的小灯泡的电阻，并描绘了其电流随电压变化的I-U图像，如图丙所示，小军发现小灯泡的I-U图像不是一条直线而是一条曲线，原因可能是小灯泡的电阻与 有关。
六、计算题：本大题共2小题，共14分。
24．解放军在一次夺岛登陆演习中，出动某型号中型履带式水陆两栖突击车。该车总质量为32t，同时，该车装配有输出功率为2×106W的发动机，机动性能卓越(g取10N/kg)。
（1）该车在平面沙滩上行进时，两条履带与沙滩的总接触面积为4m2，求该车对沙滩的压强。
（2）该车在水面漂浮时，它排开水的体积是多少m3？(ρ水取1×103kg/m3)
（3）该车在陆地上以36km/h的速度匀速行进18km时，若发动机的输出功率全部用于做机械功，则发动机做了多少功？
25．某电热水壶有加热和保温两挡，简化电路如图所示。其中R1、R2为电热丝（不考虑其电阻变化）。已知该壶额定电压为220V，只闭合开关S1时，电路中的电流为0.5A。
（1）求电热丝R1的阻值；
（2）只闭合开关S1时，求电热水壶的电功率；
（3）R2=44Ω，求使用加热挡时电热水壶在10s内产生的热量
答案解析部分
一、单选题：本大题共10小题，共30分。
1．赛龙舟不仅是一项体育娱乐活动，更体现我国悠久历史文化传承。如图所示为某比赛场景，下列说法错误的是（ ）
A．鼓声是由鼓面振动产生的
B．鼓声震耳欲聋，说明此时鼓声的响度大
C．选手能辨别出鼓声，主要是通过音色来辨别的
D．鼓手敲击鼓面越快，鼓声在空气中传播速度越快
【答案】D
【知识点】声音的产生；声音的传播条件；音调、响度与音色的区分
【解析】【解答】A：鼓声是由鼓面振动产生的。这是声音产生原理，当物体振动时，会产生声波，从而形成声音，故该A选项正确；
B：鼓声震耳欲聋，说明鼓声的响度大。响度是描述声音强弱的物理量，震耳欲聋表示声音非常大，给人强烈的听觉感受，故B选项正确；
C： 选手能辨别出鼓声，主要是通过音色来辨别。音色是声音的特征之一，不同的声源具有不同的音色，使得我们能够区分不同的声音，故C选项正确；
D：声音在空气中的传播速度是固定的，与鼓手敲击鼓面的快慢无关。声音的传播速度主要取决于传播介质的性质，而在空气中，声音的传播速度是相对稳定的，不受敲击速度的影响，故D选项错误。
综上所述，本题选D 。
【分析】 声音是由振动产生的。响度指的是声音的强弱，音色指的是声音的品质和特色。声音的传播速度与介质种类和温度有关。
2．二十四节气“春雨惊春清谷天，夏满芒夏暑相连；秋处露秋寒霜降，冬雪雪冬小大寒。”是中华民族农耕文明长期经验的积累和智慧的结晶。下列节气涉及的物态变化正确的是（ ）
A．“谷雨”节气，雨的形成是凝固现象
B．“白露”节气，露的形成是熔化现象
C．“霜降”节气，霜的形成是凝华现象
D．“小雪”节气，雪的形成是液化现象
【答案】C
【知识点】凝华及凝华放热
【解析】【解答】雨是空气中的水蒸气从气态变成液态发生液化形成的，故A错误；
露是空气中的水蒸气从气态变成液态发生液化形成的，故B错误；
霜是空气中的水蒸气从气态直接变成固态发生凝华现象，故C正确；
雪的形成是水蒸气才能够气态直接变成固态发生凝华现象，故D错误。
故选C。
【分析】根据物质的初始态和终末态确定物态变化的名称。
3．下列由做饭所联想到的物理知识中，错误的是（ ）
A．炒菜用的锅铲是省力杠杆
B．切肉前先磨刀，是为了在压力相同时减小受力面积，压强增大
C．高压锅是利用水的沸点随气压增大而升高的原理制成的
D．在操场滚动的足球最终停下是因为力改变了足球的运动状态
【答案】A
【知识点】物体运动状态的变化；增大压强的方法及其应用；沸点及沸点与气压的关系；杠杆的分类
【解析】【解答】A：炒菜用的锅铲在使用时动力臂大于阻力臂，是费力杠杆，A 错误；
B：切肉前先磨刀，是为了减小刀刃的受力面积，在压力相同时增大压强，更容易切肉，B 正确；
C ：高压锅通过增加内部气压，使水的沸点升高，从而更快地煮熟食物，C 正确；
D ：力可以改变物体的运动状态，在操场滚动的足球最终停下，就是因为受到了摩擦力等力的作用，D 正确。
综上所述，故本题选A。
【分析】逐一分析每个选项涉及的物理知识：A 选项：判断锅铲是否为省力杠杆，根据动力臂与阻力臂的大小关系进行分析。B 选项：理解磨刀与压强的关系，即减小受力面积可增大压强。C 选项：了解高压锅的工作原理，是利用气压增大使水的沸点升高。D 选项：掌握力与运动状态的关系，力可以改变物体的运动状态。根据对每个选项的分析，得出正确答案。
4． 下列应用中涉及到的光学元件，对光有发散作用的是（ ）
A． 放大镜
B． 潜望镜
C． 近视眼镜
D． 汽车前灯反光装置
【答案】C
【知识点】透镜及其特点与分类
【解析】【解答】A. 放大镜其实是凸透镜，对光线有会聚作用，故A不合题意；
B. 潜望镜为平面镜，对光线有反射作用，不会聚也不发散，故B不合题意；
C. 近视眼镜为凹透镜，对光线有发散作用，故C符合题意；
D.汽车前灯反光装置为凹面镜，对光线有会聚作用，故D不合题意。
故选C。
【分析】根据图片分析各个选项中的光学器材对光线的作用即可。
5．电冰箱的压缩机和冷藏室内的照明灯工作时互不影响，温控开关S1控制压缩机M，与冰箱门联动的开关S2控制照明灯L.为此，小丽设计了如图的四种电路，其中正确的（ ）
A．B．
C．D．
【答案】D
【知识点】串联电路和并联电路的辨别
【解析】【解答】 ①电冰箱的压缩机和冷藏室内的照明灯工作时互不影响，则压缩机M和照明灯L并联。
②温控开关S1控制压缩机M，开关S2控制照明灯L. 所以两个开关均在支路上。
故D选项电路图符合题目要求。
【分析】先根据题目要求判断用电器连接方式，再看各个开关控制哪一个用电器。
6．关于分子热运动和内能，下列说法正确的是（ ）
A．铁的质量越大，则铁的比热容越大
B．内燃机在压缩冲程中，内能转化为机械能
C．木工锯木块时，锯条会发烫是通过热传递改变物体的内能
D．端午节煮粽子，闻到粽香说明分子在不停地做无规则的运动
【答案】D
【知识点】做功改变物体内能；比热容；热机；分子热运动
【解析】【解答】A.比热容是物质的一种性质，只与物质种类和状态有关，与质量大小无关，故A错误；
B.内燃机在压缩冲程中，机械能转化为内能，故B错误；
C.木工锯木块时，锯条会发烫是通过做功改变物体的内能，故C错误；
D.端午节煮粽子，闻到粽香说明分子在不停地做无规则的运动，故D正确。
故选D。
【分析】（1）根据比热容的性质判断；
（2）根据能量转化的知识判断；
（3）改变物体内能的方法：①做功，本质为能量的转化；②热传递，本质为能量的转移；
（4）根据分子运动的知识判断。
7． 下列有关家庭电路和安全用电的说法正确的是（ ）
A．各用电器并联接入电路
B．空气开关“跳闸”，一定是电路发生短路造成的
C．电灯的开关接在零线和灯泡之间
D．带有金属外壳的大功率用电器使用两线插座
【答案】A
【知识点】安全用电原则
【解析】【解答】A.各用电器并联接入电路，可以保证用电器不相互影响，且电压保持220V，故A正确；
B.空气开关“跳闸”，可能是电路发生短路造成的，也可能是用电器电功率太大所致，故B错误；
C.电灯的开关接在火线和灯泡之间，故C错误；
D.带有金属外壳的大功率用电器使用三孔插座，其中一个孔与地线相连，故D错误。
故选A。
【分析】根据家庭电路都是并联连接和安全用电的知识判断。
8．如图所示，给出了滑动变阻器四种接入电路的结构示意图。其中，当滑片P向左滑动时，使连入电路中的电阻变大的接法是
A．B．
C．D．
【答案】C
【知识点】滑动变阻器的原理及其使用
【解析】【解答】A、由图知，滑动变阻器接左上与左下两个接线柱，当滑片向左移动时，接入电路的电阻丝长度变短，接入电路的阻值变小，故A不符合题意。
B、由图知，滑动变阻器接右上与左下两个接线柱，当滑片向左滑动时，电阻丝接入电路的长度变短，滑动变阻器接入电路的阻值变小，故B不符合题意。
C、由图知，滑动变阻器接左上与右下两个接线柱，当滑片向左移动时，接入电路的电阻丝变长，接入电路的阻值变大，故C符合题意。
D、由图知，滑动变阻器同时接下面两个接线柱，滑动变阻器被接成了定值电阻，当滑片向左滑动时，接入电路的阻值不变，故D不符合题意。
故答案为：C
【分析】滑动变阻器使用时，接线柱的选取要一上一下。滑动变阻器接入电路中电阻的大小取决于电阻丝接入电路的长度，当接入电阻丝的长度变大时，电阻变大；当连入电路的电阻丝减小时，电阻变小。
9．下列用电器利用电流热效应工作的是（ ）
A．电风扇B．电视机C．吸尘器D．电饭锅
【答案】D
【知识点】电流的热效应
【解析】【解答】A ：主要是利用电流的磁效应，通电线圈在磁场中受力转动，工作时主要将电能转化为机械能，故A不符合题意；
B ：利用电流在电路中传输信号，将电能转化为光能、声能等，故B不符合题意；
C ：利用电动机驱动风扇产生吸力，将电能主要转化为机械能，故C不符合题意；
D ：利用电流通过电阻丝产生热量来加热食物，是利用电流热效应工作的，故D符合题意；
故本题选D
【分析】电流热效应是指当电流通过导体时，电能转化为热能的现象。
利用电流热效应工作的电器有以下特点： 通常包含电阻元件，如发热丝、电阻线圈等。电能主要被转化为热能，以实现相应的功能。常见的应用包括：加热：如电水壶、电熨斗、电吹风等。保暖：如电暖器、电热毯等。烹饪：如电饭锅等。
10．如图所示，是小灯泡L和定值电阻R的I-U图象，由图象可知（ ）
A．R的电阻为5Ω
B．小灯泡的电阻随温度的升高而减小
C．只将L与R并联在电压为2V的电路中，干路中的电流为0.3A
D．只将L与R串联在电流为0.2A的电路中，总功率为0.4W
【答案】C
【知识点】欧姆定律及其应用；电功率与电压、电流的关系
【解析】【解答】A：由图可知，R的U-I图像是正比例函数，因此电阻R是定值电阻，其阻值为：R=6V/0.3A=20Ω，故A错误；
B：灯泡两端的电压增大时，通过的电流增大，则灯丝温度升高，电阻变大，故B错误；
C：并联电路各个支路两端的电压相等，由图可知，只将L与R并联在电压为2V的电路中时，通过R的电流为0.1A，通过L的电流为0.2A，则干路的电流为：I=IR+lL=0.1A+0.2A=0.3A，故C正确；
D：灯泡L和电阻R串联在电路中，当电流是为0.2A，图像可知，当L两端的电压为2V、R两端的电压为4V时，则电路两端的总电压等于2V+4V=6V，则电路的总功率为：P=U'l'=6Vx0.2A=1.2W，故D错误。
综上所述，本题选C。
【分析】(1)定值电阻两端的电压和通过的电流的I-U图像是正比例函数，任取一组数据，利用欧姆定律可求出电阻R的阻值；
(2)灯泡I-U图像是曲线，说明电阻是变化的，灯丝的电阻跟灯丝的温度有关，当灯丝两端的电压增大时，通过的电流也会增大，则灯丝的温度升高，因此灯丝的电阻会增大；
(3)由并联电路的电压特点，结合图像可知此时通过L和R的电流大小，再由并联电路的电流特点得出干路的电流；
(4)根据串联电流相等，找出电压之和恰好为电源电压，根据P=UI求出总功率。
二、多选题：本大题共2小题，共6分。
11．小明同学在学习运动和力的知识后，获得以下观点，其中正确的是（ ）
A．若物体不受力，则其运动状态一定不改变
B．跳远运动员助跑以提高成绩，是利用惯性
C．匀速竖直下落的雨滴一定受平衡力
D．摩擦力是一种阻碍物体运动的力
【答案】A,B,C
【知识点】牛顿第一定律；惯性及其现象；力与运动的关系
【解析】【解答】解：A、根据牛顿第一定律，物体不受力，其运动状态一定不变，保持原来的静止状态或匀速直线运动状态。A符合题意。
B、跳远运动员助跑时速度大，腾空时，由于惯性要保持原来的运动状态，跳的更远。B符合题意。
C、匀速直线运动的物体一定受到平衡力的作用。C符合题意。
D、摩擦力总是阻碍物体的相对运动，有时和物体运动方向相同，有时和物体运动方向相反。D不符合题意。
故答案为：ABC
【分析】力是改变物体运动状态的原因，而不是维持物体运动状态的原因.
惯性：物体保持运动状态不变的性质叫惯性.质量是物体惯性的唯一量度.
物体平衡状态：物体受到几个力作用时，如果保持静止状态或匀速直线运动状态，我们就说这几个力平衡.
摩擦力总是阻碍物体的相对运动，有时和物体运动方向相同，有时和物体运动方向相反.
12．如图所示电路，电源电压不变，闭合开关后，当滑动变阻器滑片P向左滑动时，以下说法正确的是（ ）
A．电压表读数变小，总功率变大
B．电路的总电阻变小，总功率变大
C．电压表读数变大，电流表读数变大
D．电压表读数变大，电流表读数变小
【答案】B,C
【知识点】电路的动态分析
【解析】【解答】由于滑片向左移动，所以总电阻变小，电流表示数增大，所以电压表示数增大，即电路总功率变大，所以AD错误，BC正确；
故选BC。
【分析】电路中，滑动变阻器与定值电阻串联，电压表测定值电阻的电压，电流表测电路中的电流，所以当滑片向左移动时，滑动变阻器阻值减小，总电阻变小，所以电流表示数变大，根据欧姆定律，所以定值电阻两端电压变大，总功率变大。
三、填空题：本大题共5小题，共20分。
13．发展新能源汽车是我国“十四五”规划中的一个重点，在长沙生产的某款电动汽车能够使用功率为100kW的快速充电桩，也可使用功率为1kW的普通家用插座充电。当使用快速充电桩充电0.5h后，电动汽车能获取电能 kW⋅h。电动汽车在行驶过程中，电动机将电能转化为 能。
【答案】50；机械
【知识点】电源及其能量转化；电功率与电能、时间的关系
【解析】【解答】第1空：使用功率为 100kW 的快速充电桩充电 0.5h，获取的电能为：100kW × 0.5h = 50kW·h，故该空填“50”；
第2空： 电动汽车在行驶过程中，电动机将电能转化为机械能，故该空填“机械”。
【分析】电能驱动电动机运转，电动机通过传动系统将动力传递给车轮，从而推动汽车行驶。在这个过程中，电能转化为机械能，实现了汽车的运动。
14．赛龙舟是端午节里的传统习俗，号令一响，运动员奋力划桨、龙舟向前加速运动。观众以河岸为参照的物，龙舟是 的。选手们奋力向后划桨，龙舟就能向前运动，这表明力的作用是 的。
【答案】运动；相互
【知识点】力的作用效果；参照物及其选择
【解析】【解答】第1空 ：观众以河岸为参照物，龙舟是运动的，故该空填“运动”；
第2空 ：选手们奋力向后划桨，龙舟就能向前运动，这表明力的作用是相互的，故该空填“相互”。
【分析】在这个过程中，选手们向后划桨，对水施加向后的力。根据力的相互作用原理，水也会对船桨施加一个向前的反作用力，这个反作用力推动龙舟向前运动。
15．小明发现，街头很多出租车的后面都印着字母CNG，上网搜索后明白这种出租车是以天然气为燃料。一辆出租车一天消耗天然气约0.06m3，若这些天然气完全燃烧，能放出热量约为 J；出租车用天然气作燃料的优点是 (天然气的热值约为4×107J/m3)。
【答案】2.4×106；尾气中不含铅，污染小
【知识点】热量的计算；燃料的热值；能源危机与能源消耗对环境的影响
【解析】【解答】第1空 ：一辆出租车一天消耗天然气约0.06m3，天然气的热值约为4x107J/m3。根据 则这些天然气完全燃烧能放出的热量约为： =0.06 m3x 4x 107J/m3= 2.4 x 106J，故该空填“2.4 x 106”；
第2空：使用天然气或液化石油气作燃料的汽车优点是尾气中不含铅，污染少。故该空填“尾气中不含铅，污染少”。
【分析】利用Q=Vq可求出天然气完全燃烧释放的热量；利用天然气或液化石油气作为燃料的汽车优点：热值大、价格低，燃烧后生成物中不含铅，污染少。
16．深水处也存在着某些鱼类及生物，某条鱼在水面下50米深处，此时这条鱼受到水的压强为 帕，当它向下游时，受到浮力的大小 (选填“变小”、“不变”或“变大”)。
【答案】4.9×105；不变
【知识点】液体压强的计算；探究液体压强的特点实验
【解析】【解答】第1空：已知鱼在水面下 50 米深处，根据液体压强的计算公式：p=ρgh=1×103kg/m3×10N/kg×50m=4.9×105pa，故该空填“4.9×105”；
第2空：当鱼向下游时，它受到浮力的大小是不变的。浮力的大小取决于鱼排开的水的体积和水的密度，与鱼的位置和运动状态无关。故该空填“不变”。
【分析】1.对于鱼受到水的压强，根据液体压强公式 p=ρgh，代入相关数值计算得出。2.对于鱼受到的浮力，根据浮力的定义和特点进行分析。①浮力大小取决于排开液体的体积和液体密度。②鱼向下游时，排开液体的体积和液体密度不变，所以浮力不变。
17．如图所示，小海用一个动滑轮提着重物向上做匀速直线运动。物体上升2 m时，绳子自由端移动的距离是 m。若不计绳重及摩擦，小海用此装置拉动不同物体匀速上升时，测出拉力F和物重G的大小并画出二者的关系图象，当物重为30 N时，此滑轮的机械效率是 。
【答案】4；75％
【知识点】动滑轮及其工作特点；滑轮（组）的机械效率；滑轮组绳子拉力的计算
【解析】【解答】（1）动滑轮可以省力但是费距离，绳子自由端移动的距离是物体移动距离的2倍，故S绳=2S物=2×2m=4m。
（2）此滑轮组的机械效率为η=W有W总=GhFS=GSF2S=30N×S20N×2S=75%。
【分析】（1）动滑轮能省一半的力，但是费一倍的距离。
（2）克服物体重力做功为有用功，绳子拉力做功为总功，机械效率为有用功除以总功。
四、作图题：本大题共1小题，共2分。
18．为使电路正常工作，请在图中恰当位置填入电流表或电压表。
【答案】
【知识点】电流表的连接；电压表的连接
【解析】【解答】由图可知，与滑动变阻器并联在一起的电表应为电压表；与整个电路串联在一起的应为电流表，如图所示：
【分析】在圆圈中填入电表的原则是：不能使电路发生短路，也不能使电路发生断路.且要注意：电流表的电阻很小，在电路中相当于一根导线；电压表的电阻很大，它所在的电路可以看作是断路.
五、实验探究题：本大题共5小题，共28分。
19．为了探究滑动摩擦力大小与什么因素有关，小明设计了如图所示实验。
（1）实验过程中，弹簧测力计应沿水平方向拉着物块做匀速直线运动，根据二力平衡知识，可知滑动摩擦力的大小 弹簧测力计的示数。
（2）比较甲、乙两次实验，是为了探究滑动摩擦力大小与 是否有关。
（3）实验后小组交流讨论时发现：在实验中很难使木块做匀速直线运动。于是小丽设计了如图中丁图所示的实验装置，该装置的优点是 长木板做匀速直线运动(选填“需要”或“不需要”)。
【答案】（1）等于
（2）接触面的粗糙程度
（3）不需要
【知识点】平衡力的辨别；探究影响摩擦力大小因素的实验
【解析】【解答】(1)用弹簧测力计沿水平方向拉动木块，使木块做匀速直线运动，滑动摩擦力与拉力是平衡力，滑动摩擦力的大小等于弹簧测力计拉力的大小，即滑动摩擦力的大小等于弹簧测力计的示数；
(2)由甲、乙两图可知，甲、乙两次实验压力大小相等，接触面粗糙程度不同，根据控制变量法，可以探究滑动摩擦力的大小与接触面粗糙程度的关系；
(3)拉动木板时，木块在水平方向上只受到弹簧测力计的拉力与木板的摩擦力，相对于地面处于静止状态，即木块处于平衡状态，摩擦力等于弹簧测力计的拉力，拉动木板时，不改变与木块之间接触面的粗糙程度及压力大小，对摩擦力没有影响，故不需要匀速拉动，操作更简单。
故答案为：(1)等于；(2)接触面的粗糙程度；(3)不需要。
【分析】(1)弹簧测力计显示拉力大小，弹簧测力计水平拉动木块进行匀速直线运动时，木块受到平衡力作用，滑动摩擦力等于拉力大小；
(2)滑动摩擦力大小跟压力大小和接触面粗糙程度有关，利用控制变量法探究滑动摩擦力跟影响因素之间的关系；
(3)根据A处于静止状态结合二力平衡分析。本题探究滑动摩擦力的大小与哪些因素有关，考查实验原理及控制变量法的运用，体现了对
过程和方法的考查。
20．为了比较甲、乙两种液体的比热容，小瑶进行了如下的实验：用两个完全相同的电加热器同时给质量和初温都相同的甲、乙两种液体加热，其他条件相同；分别记录加热的时间和对应的温度，根据记录的数据作出了两种液体的温度随时间变化的图像，如图所示。回答下列问题。
（1）加热相同的时间时，甲吸收的热量 乙吸收的热量(填“大于”“小于”或“等于”)。
（2）若已知甲的比热容是1.8×103J/(kg⋅℃)，则乙的比热容是 J/(kg⋅℃)。
【答案】（1）等于
（2）2.4×103
【知识点】温度、热量与内能的关系；比热容；热量的计算
【解析】【解答】(1)使用相同的加热器通过加热时间的长短来比较吸热多少，加热相同的时间时，根据转换法，甲吸收的热量等于乙吸收的热量，故该空填“等于”；
(2)根据右图可知，升高30℃，甲、乙的加热时间分别为3min和4min，由转换法得到甲、乙的吸热之比为3：4，根据Q=cm△t可知，在质量和升高的温度相同的情况下，吸热与比热容成正比，若已知甲的比热容是1.8x10J/(kg.℃)，乙液体的比热容为甲比热容的4/3。
则乙的比热容为：c乙=4/3c甲=4/3×1.8×103J/（kg·℃）=2.4×103J/（kg·℃），故该空填“2.4×103”。
【分析】通过相同加热器加热时间的长短比较吸热多少，采用转换法得出加热相同时间时，甲吸收的热量等于乙吸收的热量。根据右图中升高 30℃时甲、乙的加热时间之比，利用转换法得到甲、乙的吸热之比。根据热量公式Q=cm△t，在质量和升高温度相同的情况下，吸热与比热容成正比。
21．小林同学做“探究平面镜成像规律”的实验，下面是部分实验步骤：
（1）取一块玻璃板竖直放在水平桌面上，将蜡烛A点燃放在玻璃板前。要想看到蜡烛A的像，小林的眼睛始终在蜡烛A的 （选填“同一侧”或“另一侧”）观察。
（2）取两支同样的蜡烛A和B，蜡烛B与A的像重合。当蜡烛A靠近玻璃板时，要使蜡烛B与A的像再次重合，必须使蜡烛B （选填“靠近”或“远离”）玻璃板：
（3）实验中，小林同学反复移动蜡烛B都无法与蜡烛A的像完全重合，其原因是 。
【答案】（1）同一侧
（2）靠近
（3）玻璃板与纸面不垂直
【知识点】探究平面镜成像的特点
【解析】【解答】（1）像与物体关于平面镜对称，像在平面镜另一侧，而且平面镜所成的像为虚像，所以要在A这一侧观察。
（2）像到平面镜距离等于物到平面镜距离，当蜡烛A靠近玻璃板时，蜡烛B也要靠近玻璃板。
（3）如果再玻璃板后面，蜡烛B始终无法与像重合，说明玻璃板没有与直面垂直。
【分析】（1）平面镜所成的像为虚像。
（2）物体与像关于平面镜对称，物到平面镜的距离等于像到平面镜的距离。
（3）在探究平面镜成像实验中，平面镜要与纸面垂直，便于找到像的位置。
22．小振同学在“探究串联电路电压的规律”实验中，设计了如图甲所示的电路。
（1）连接电路前，小振发现电压表指针如图乙所示，接下来他要对电压表进行的操作是 。
（2）小振根据图甲连接好电路，闭合开关后，发现两灯不亮，电压表示数为零，若只有一处故障，则故障可能是 ，提供一根完好的导线，如何检测故障 。(简要说明操作步骤，言之有理即可)。
【答案】（1）对电压表进行调零
（2）L2断路；将导线连接在L1两端，如果两灯泡都不发光，将导线连接在L2两端，L1发光，L2不发光，则L2断路
【知识点】电压的测量及电压表的使用；电路故障的判断
【解析】【解答】(1)连接电路前，电压表指针如图乙所示指针向左偏且偏离零刻度 ，接下来他要对电压表进行调零；
(2)闭合开关S，发现两灯都不亮，说明电路发生断路，而电压表没有示数，说明电压表的两端不能与电源连通，由于只有L1或L2中的一处发生故障，所以故障可能是L2断路；将导线连接在L1两端，如果两灯泡都不发光，将导线连接在L2两端，L1发光，L2不发光，则L2断路。
故答案为：(1)对电压表进行调零；(2)L2断路；将导线连接在L1两端，如果两灯泡都不发光，将导线连接在L2两端，L1发光，L2不发光，则L2断路。
【分析】在连接电路前，发现电压表指针向左偏且偏离零刻度，需要进行调零操作，以确保电压表的准确性。闭合开关后，两灯都不亮，判断电路发生断路。由于电压表没有示数，说明电压表的两端未能与电源连通。根据只有 L1或 L2中的一处发生故障的前提，推测故障可能是 L2 断路。通过进一步的测试，将导线连接在 L1两端时，两灯泡都不发光；而将导线连接在 L2 两端时，L1 发光，L2 不发光，从而确定 L2 断路。
23．小军同学想用“伏安法”来测量定值电阻Rx的阻值，于是他在学校实验室借了一些器材，连接了如图甲所示的电路，电源电压恒定不变。
（1）闭合开关前，应将图甲中的滑动变阻器滑片置于 端(选填“a”或“b”)。
（2）闭合开关，当电压表示数为2.6V时，电流表示数如图乙所示，计算Rx的阻值为 Ω，接下来他移动滑片，又测出两次对应的电压和电流值。
（3）按照上面的操作步骤，小军又测量了一个额定电压为3V的小灯泡的电阻，并描绘了其电流随电压变化的I-U图像，如图丙所示，小军发现小灯泡的I-U图像不是一条直线而是一条曲线，原因可能是小灯泡的电阻与 有关。
【答案】（1）b
（2）10
（3）温度
【知识点】影响电阻大小的因素；滑动变阻器的原理及其使用；欧姆定律及其应用
【解析】【解答】(1)电路闭合开关前，应该将滑动变阻器的滑片滑到阻值最大处，图甲中滑片应该滑至b端，故该空填“b”；
(2)由电路图可得，电压表测Rx两端电压，电流表测电路电流，电流表量程选择0~0.6A，分度值为0.02A，读数为0.26A，由题意及欧姆定律可得，Rx的阻值为Rx=U/I=2.6v/0.26A=10Ω，故该空填“10”；
(3)小灯泡在工作时，由于电流的热效应，电流流过灯丝的时候会发热，使的I-U图像不是一条直线而是一条曲线，原因是灯丝温度升高，从而使灯丝的电阻发生变化。故该空填“温度”。
【分析】(1)连接电路时，开关应该断开，应该将滑动变阻器的滑片滑到阻值最大处；
(2)根据选用的电流表量程，读出电流表的示数，根据欧姆定律计算电阻；
(3)灯泡电阻不是定值，灯泡电阻受温度影响，随温度的变化而变化。
六、计算题：本大题共2小题，共14分。
24．解放军在一次夺岛登陆演习中，出动某型号中型履带式水陆两栖突击车。该车总质量为32t，同时，该车装配有输出功率为2×106W的发动机，机动性能卓越(g取10N/kg)。
（1）该车在平面沙滩上行进时，两条履带与沙滩的总接触面积为4m2，求该车对沙滩的压强。
（2）该车在水面漂浮时，它排开水的体积是多少m3？(ρ水取1×103kg/m3)
（3）该车在陆地上以36km/h的速度匀速行进18km时，若发动机的输出功率全部用于做机械功，则发动机做了多少功？
【答案】（1）解： 该车总重力为：G=mg=32×103kg×10N/kg=3.2×105N，
该车对沙滩的压力为：F=G=3.2×105N，
该车对沙滩的压强为：p=FS=3.2×105N4m2=8×104Pa；
答：该车对沙滩的压强为8×104Pa；
（2）解： 该车在水面漂浮时，所受浮力为：F浮=G=3.2×105N，
它排开水的体积为：V排=F浮ρ水g=3.2×105N1×103kg/m3×10N/kg=32m3；
答：它排开水的体积是32m3；
（3）解：所用时间为：t=sv=18 km36km/h=0.5h=1800s。
若发动机的输出功率全部用于做机械功，则发动机做的功为：W=Pt=2×106W×1800s=3.6×109J。
答：发动机做了3.6×109J的功。
【知识点】压强的大小及其计算；浮力大小的计算；功的计算及应用
【解析】【分析】(1)根据G=mg求车的总重力，根据F=G得出F该车对沙滩的压力，根据p=FS得出该车对沙滩S的压强；
(2)根据F浮=G得出该车在深水航行时，所受浮力，根据阿基米德原理得出它排开水的体积；
(3)根据t=sv得出所用时间，若发动机的输出功率全部用于做机械功，根据W=Pt得出发动机做的功。
25．某电热水壶有加热和保温两挡，简化电路如图所示。其中R1、R2为电热丝（不考虑其电阻变化）。已知该壶额定电压为220V，只闭合开关S1时，电路中的电流为0.5A。
（1）求电热丝R1的阻值；
（2）只闭合开关S1时，求电热水壶的电功率；
（3）R2=44Ω，求使用加热挡时电热水壶在10s内产生的热量
【答案】（1）解： 由电路图知，只闭合开关S1时，电路为R1的简单电路，
由I=UR可得，电热丝R1的阻值：R1=UI1=220V0.5A=440Ω；
答：电热丝R1的阻值为440Ω；
（2）解： 只闭合开关S1时，电热水壶的电功率：
P=UI1=220V×0.5A=110W；
答：只闭合开关S1时，电热水壶的电功率为110W；
（3）解： 两开关都闭合时，两电阻并联，电路的总电阻最小，电源电压一定，
由P=U2R知，此时电功率最大，为加热挡，
电路中电流：I=I1+I2=0.5A+220V44Ω=5.5A，
加热挡时电热水壶在10s内产生的热量：Q=W=UIt=220V×5.5A×10s=1.21×104J。
答：使用加热挡时电热水壶在10s内产生的热量为1.21×104J。
【知识点】欧姆定律及其应用；电功率与电压、电流的关系；电功率的计算；电功与热量的综合计算
【解析】【分析】(1)根据欧姆定律结合题目所给信息，代入公式I=UR即可求解；
(2)根据电功率公式P=UI代入数据即可求解；
(3)根据题目所给电路图，判断加热档，两开关都闭合时，两电阻并联，电路的总电阻最小，电源电压一定，由P=U2R知，此时电功率最大，为加热档。根据并联电路电流规律可得总电流：I=I1+I2=0.5A+220V44Ω=5.5A， 根据焦耳定律：Q=W=UIt=220V×5.5A×10s=1.21×104J 即可求得产生的热量。
一、单选题：本大题共10小题，共30分。
1．赛龙舟不仅是一项体育娱乐活动，更体现我国悠久历史文化传承。如图所示为某比赛场景，下列说法错误的是（ ）
A．鼓声是由鼓面振动产生的
B．鼓声震耳欲聋，说明此时鼓声的响度大
C．选手能辨别出鼓声，主要是通过音色来辨别的
D．鼓手敲击鼓面越快，鼓声在空气中传播速度越快
2．二十四节气“春雨惊春清谷天，夏满芒夏暑相连；秋处露秋寒霜降，冬雪雪冬小大寒。”是中华民族农耕文明长期经验的积累和智慧的结晶。下列节气涉及的物态变化正确的是（ ）
A．“谷雨”节气，雨的形成是凝固现象
B．“白露”节气，露的形成是熔化现象
C．“霜降”节气，霜的形成是凝华现象
D．“小雪”节气，雪的形成是液化现象
3．下列由做饭所联想到的物理知识中，错误的是（ ）
A．炒菜用的锅铲是省力杠杆
B．切肉前先磨刀，是为了在压力相同时减小受力面积，压强增大
C．高压锅是利用水的沸点随气压增大而升高的原理制成的
D．在操场滚动的足球最终停下是因为力改变了足球的运动状态
4． 下列应用中涉及到的光学元件，对光有发散作用的是（ ）
A． 放大镜
B． 潜望镜
C． 近视眼镜
D． 汽车前灯反光装置
5．电冰箱的压缩机和冷藏室内的照明灯工作时互不影响，温控开关S1控制压缩机M，与冰箱门联动的开关S2控制照明灯L.为此，小丽设计了如图的四种电路，其中正确的（ ）
A．B．
C．D．
6．关于分子热运动和内能，下列说法正确的是（ ）
A．铁的质量越大，则铁的比热容越大
B．内燃机在压缩冲程中，内能转化为机械能
C．木工锯木块时，锯条会发烫是通过热传递改变物体的内能
D．端午节煮粽子，闻到粽香说明分子在不停地做无规则的运动
7． 下列有关家庭电路和安全用电的说法正确的是（ ）
A．各用电器并联接入电路
B．空气开关“跳闸”，一定是电路发生短路造成的
C．电灯的开关接在零线和灯泡之间
D．带有金属外壳的大功率用电器使用两线插座
8．如图所示，给出了滑动变阻器四种接入电路的结构示意图。其中，当滑片P向左滑动时，使连入电路中的电阻变大的接法是
A．B．
C．D．
9．下列用电器利用电流热效应工作的是（ ）
A．电风扇B．电视机C．吸尘器D．电饭锅
10．如图所示，是小灯泡L和定值电阻R的I-U图象，由图象可知（ ）
A．R的电阻为5Ω
B．小灯泡的电阻随温度的升高而减小
C．只将L与R并联在电压为2V的电路中，干路中的电流为0.3A
D．只将L与R串联在电流为0.2A的电路中，总功率为0.4W
二、多选题：本大题共2小题，共6分。
11．小明同学在学习运动和力的知识后，获得以下观点，其中正确的是（ ）
A．若物体不受力，则其运动状态一定不改变
B．跳远运动员助跑以提高成绩，是利用惯性
C．匀速竖直下落的雨滴一定受平衡力
D．摩擦力是一种阻碍物体运动的力
12．如图所示电路，电源电压不变，闭合开关后，当滑动变阻器滑片P向左滑动时，以下说法正确的是（ ）
A．电压表读数变小，总功率变大
B．电路的总电阻变小，总功率变大
C．电压表读数变大，电流表读数变大
D．电压表读数变大，电流表读数变小
三、填空题：本大题共5小题，共20分。
13．发展新能源汽车是我国“十四五”规划中的一个重点，在长沙生产的某款电动汽车能够使用功率为100kW的快速充电桩，也可使用功率为1kW的普通家用插座充电。当使用快速充电桩充电0.5h后，电动汽车能获取电能 kW⋅h。电动汽车在行驶过程中，电动机将电能转化为 能。
14．赛龙舟是端午节里的传统习俗，号令一响，运动员奋力划桨、龙舟向前加速运动。观众以河岸为参照的物，龙舟是 的。选手们奋力向后划桨，龙舟就能向前运动，这表明力的作用是 的。
15．小明发现，街头很多出租车的后面都印着字母CNG，上网搜索后明白这种出租车是以天然气为燃料。一辆出租车一天消耗天然气约0.06m3，若这些天然气完全燃烧，能放出热量约为 J；出租车用天然气作燃料的优点是 (天然气的热值约为4×107J/m3)。
16．深水处也存在着某些鱼类及生物，某条鱼在水面下50米深处，此时这条鱼受到水的压强为 帕，当它向下游时，受到浮力的大小 (选填“变小”、“不变”或“变大”)。
17．如图所示，小海用一个动滑轮提着重物向上做匀速直线运动。物体上升2 m时，绳子自由端移动的距离是 m。若不计绳重及摩擦，小海用此装置拉动不同物体匀速上升时，测出拉力F和物重G的大小并画出二者的关系图象，当物重为30 N时，此滑轮的机械效率是 。
四、作图题：本大题共1小题，共2分。
18．为使电路正常工作，请在图中恰当位置填入电流表或电压表。
五、实验探究题：本大题共5小题，共28分。
19．为了探究滑动摩擦力大小与什么因素有关，小明设计了如图所示实验。
（1）实验过程中，弹簧测力计应沿水平方向拉着物块做匀速直线运动，根据二力平衡知识，可知滑动摩擦力的大小 弹簧测力计的示数。
（2）比较甲、乙两次实验，是为了探究滑动摩擦力大小与 是否有关。
（3）实验后小组交流讨论时发现：在实验中很难使木块做匀速直线运动。于是小丽设计了如图中丁图所示的实验装置，该装置的优点是 长木板做匀速直线运动(选填“需要”或“不需要”)。
20．为了比较甲、乙两种液体的比热容，小瑶进行了如下的实验：用两个完全相同的电加热器同时给质量和初温都相同的甲、乙两种液体加热，其他条件相同；分别记录加热的时间和对应的温度，根据记录的数据作出了两种液体的温度随时间变化的图像，如图所示。回答下列问题。
（1）加热相同的时间时，甲吸收的热量 乙吸收的热量(填“大于”“小于”或“等于”)。
（2）若已知甲的比热容是1.8×103J/(kg⋅℃)，则乙的比热容是 J/(kg⋅℃)。
21．小林同学做“探究平面镜成像规律”的实验，下面是部分实验步骤：
（1）取一块玻璃板竖直放在水平桌面上，将蜡烛A点燃放在玻璃板前。要想看到蜡烛A的像，小林的眼睛始终在蜡烛A的 （选填“同一侧”或“另一侧”）观察。
（2）取两支同样的蜡烛A和B，蜡烛B与A的像重合。当蜡烛A靠近玻璃板时，要使蜡烛B与A的像再次重合，必须使蜡烛B （选填“靠近”或“远离”）玻璃板：
（3）实验中，小林同学反复移动蜡烛B都无法与蜡烛A的像完全重合，其原因是 。
22．小振同学在“探究串联电路电压的规律”实验中，设计了如图甲所示的电路。
（1）连接电路前，小振发现电压表指针如图乙所示，接下来他要对电压表进行的操作是 。
（2）小振根据图甲连接好电路，闭合开关后，发现两灯不亮，电压表示数为零，若只有一处故障，则故障可能是 ，提供一根完好的导线，如何检测故障 。(简要说明操作步骤，言之有理即可)。
23．小军同学想用“伏安法”来测量定值电阻Rx的阻值，于是他在学校实验室借了一些器材，连接了如图甲所示的电路，电源电压恒定不变。
（1）闭合开关前，应将图甲中的滑动变阻器滑片置于 端(选填“a”或“b”)。
（2）闭合开关，当电压表示数为2.6V时，电流表示数如图乙所示，计算Rx的阻值为 Ω，接下来他移动滑片，又测出两次对应的电压和电流值。
（3）按照上面的操作步骤，小军又测量了一个额定电压为3V的小灯泡的电阻，并描绘了其电流随电压变化的I-U图像，如图丙所示，小军发现小灯泡的I-U图像不是一条直线而是一条曲线，原因可能是小灯泡的电阻与 有关。
六、计算题：本大题共2小题，共14分。
24．解放军在一次夺岛登陆演习中，出动某型号中型履带式水陆两栖突击车。该车总质量为32t，同时，该车装配有输出功率为2×106W的发动机，机动性能卓越(g取10N/kg)。
（1）该车在平面沙滩上行进时，两条履带与沙滩的总接触面积为4m2，求该车对沙滩的压强。
（2）该车在水面漂浮时，它排开水的体积是多少m3？(ρ水取1×103kg/m3)
（3）该车在陆地上以36km/h的速度匀速行进18km时，若发动机的输出功率全部用于做机械功，则发动机做了多少功？
25．某电热水壶有加热和保温两挡，简化电路如图所示。其中R1、R2为电热丝（不考虑其电阻变化）。已知该壶额定电压为220V，只闭合开关S1时，电路中的电流为0.5A。
（1）求电热丝R1的阻值；
（2）只闭合开关S1时，求电热水壶的电功率；
（3）R2=44Ω，求使用加热挡时电热水壶在10s内产生的热量
答案解析部分
一、单选题：本大题共10小题，共30分。
1．赛龙舟不仅是一项体育娱乐活动，更体现我国悠久历史文化传承。如图所示为某比赛场景，下列说法错误的是（ ）
A．鼓声是由鼓面振动产生的
B．鼓声震耳欲聋，说明此时鼓声的响度大
C．选手能辨别出鼓声，主要是通过音色来辨别的
D．鼓手敲击鼓面越快，鼓声在空气中传播速度越快
【答案】D
【知识点】声音的产生；声音的传播条件；音调、响度与音色的区分
【解析】【解答】A：鼓声是由鼓面振动产生的。这是声音产生原理，当物体振动时，会产生声波，从而形成声音，故该A选项正确；
B：鼓声震耳欲聋，说明鼓声的响度大。响度是描述声音强弱的物理量，震耳欲聋表示声音非常大，给人强烈的听觉感受，故B选项正确；
C： 选手能辨别出鼓声，主要是通过音色来辨别。音色是声音的特征之一，不同的声源具有不同的音色，使得我们能够区分不同的声音，故C选项正确；
D：声音在空气中的传播速度是固定的，与鼓手敲击鼓面的快慢无关。声音的传播速度主要取决于传播介质的性质，而在空气中，声音的传播速度是相对稳定的，不受敲击速度的影响，故D选项错误。
综上所述，本题选D 。
【分析】 声音是由振动产生的。响度指的是声音的强弱，音色指的是声音的品质和特色。声音的传播速度与介质种类和温度有关。
2．二十四节气“春雨惊春清谷天，夏满芒夏暑相连；秋处露秋寒霜降，冬雪雪冬小大寒。”是中华民族农耕文明长期经验的积累和智慧的结晶。下列节气涉及的物态变化正确的是（ ）
A．“谷雨”节气，雨的形成是凝固现象
B．“白露”节气，露的形成是熔化现象
C．“霜降”节气，霜的形成是凝华现象
D．“小雪”节气，雪的形成是液化现象
【答案】C
【知识点】凝华及凝华放热
【解析】【解答】雨是空气中的水蒸气从气态变成液态发生液化形成的，故A错误；
露是空气中的水蒸气从气态变成液态发生液化形成的，故B错误；
霜是空气中的水蒸气从气态直接变成固态发生凝华现象，故C正确；
雪的形成是水蒸气才能够气态直接变成固态发生凝华现象，故D错误。
故选C。
【分析】根据物质的初始态和终末态确定物态变化的名称。
3．下列由做饭所联想到的物理知识中，错误的是（ ）
A．炒菜用的锅铲是省力杠杆
B．切肉前先磨刀，是为了在压力相同时减小受力面积，压强增大
C．高压锅是利用水的沸点随气压增大而升高的原理制成的
D．在操场滚动的足球最终停下是因为力改变了足球的运动状态
【答案】A
【知识点】物体运动状态的变化；增大压强的方法及其应用；沸点及沸点与气压的关系；杠杆的分类
【解析】【解答】A：炒菜用的锅铲在使用时动力臂大于阻力臂，是费力杠杆，A 错误；
B：切肉前先磨刀，是为了减小刀刃的受力面积，在压力相同时增大压强，更容易切肉，B 正确；
C ：高压锅通过增加内部气压，使水的沸点升高，从而更快地煮熟食物，C 正确；
D ：力可以改变物体的运动状态，在操场滚动的足球最终停下，就是因为受到了摩擦力等力的作用，D 正确。
综上所述，故本题选A。
【分析】逐一分析每个选项涉及的物理知识：A 选项：判断锅铲是否为省力杠杆，根据动力臂与阻力臂的大小关系进行分析。B 选项：理解磨刀与压强的关系，即减小受力面积可增大压强。C 选项：了解高压锅的工作原理，是利用气压增大使水的沸点升高。D 选项：掌握力与运动状态的关系，力可以改变物体的运动状态。根据对每个选项的分析，得出正确答案。
4． 下列应用中涉及到的光学元件，对光有发散作用的是（ ）
A． 放大镜
B． 潜望镜
C． 近视眼镜
D． 汽车前灯反光装置
【答案】C
【知识点】透镜及其特点与分类
【解析】【解答】A. 放大镜其实是凸透镜，对光线有会聚作用，故A不合题意；
B. 潜望镜为平面镜，对光线有反射作用，不会聚也不发散，故B不合题意；
C. 近视眼镜为凹透镜，对光线有发散作用，故C符合题意；
D.汽车前灯反光装置为凹面镜，对光线有会聚作用，故D不合题意。
故选C。
【分析】根据图片分析各个选项中的光学器材对光线的作用即可。
5．电冰箱的压缩机和冷藏室内的照明灯工作时互不影响，温控开关S1控制压缩机M，与冰箱门联动的开关S2控制照明灯L.为此，小丽设计了如图的四种电路，其中正确的（ ）
A．B．
C．D．
【答案】D
【知识点】串联电路和并联电路的辨别
【解析】【解答】 ①电冰箱的压缩机和冷藏室内的照明灯工作时互不影响，则压缩机M和照明灯L并联。
②温控开关S1控制压缩机M，开关S2控制照明灯L. 所以两个开关均在支路上。
故D选项电路图符合题目要求。
【分析】先根据题目要求判断用电器连接方式，再看各个开关控制哪一个用电器。
6．关于分子热运动和内能，下列说法正确的是（ ）
A．铁的质量越大，则铁的比热容越大
B．内燃机在压缩冲程中，内能转化为机械能
C．木工锯木块时，锯条会发烫是通过热传递改变物体的内能
D．端午节煮粽子，闻到粽香说明分子在不停地做无规则的运动
【答案】D
【知识点】做功改变物体内能；比热容；热机；分子热运动
【解析】【解答】A.比热容是物质的一种性质，只与物质种类和状态有关，与质量大小无关，故A错误；
B.内燃机在压缩冲程中，机械能转化为内能，故B错误；
C.木工锯木块时，锯条会发烫是通过做功改变物体的内能，故C错误；
D.端午节煮粽子，闻到粽香说明分子在不停地做无规则的运动，故D正确。
故选D。
【分析】（1）根据比热容的性质判断；
（2）根据能量转化的知识判断；
（3）改变物体内能的方法：①做功，本质为能量的转化；②热传递，本质为能量的转移；
（4）根据分子运动的知识判断。
7． 下列有关家庭电路和安全用电的说法正确的是（ ）
A．各用电器并联接入电路
B．空气开关“跳闸”，一定是电路发生短路造成的
C．电灯的开关接在零线和灯泡之间
D．带有金属外壳的大功率用电器使用两线插座
【答案】A
【知识点】安全用电原则
【解析】【解答】A.各用电器并联接入电路，可以保证用电器不相互影响，且电压保持220V，故A正确；
B.空气开关“跳闸”，可能是电路发生短路造成的，也可能是用电器电功率太大所致，故B错误；
C.电灯的开关接在火线和灯泡之间，故C错误；
D.带有金属外壳的大功率用电器使用三孔插座，其中一个孔与地线相连，故D错误。
故选A。
【分析】根据家庭电路都是并联连接和安全用电的知识判断。
8．如图所示，给出了滑动变阻器四种接入电路的结构示意图。其中，当滑片P向左滑动时，使连入电路中的电阻变大的接法是
A．B．
C．D．
【答案】C
【知识点】滑动变阻器的原理及其使用
【解析】【解答】A、由图知，滑动变阻器接左上与左下两个接线柱，当滑片向左移动时，接入电路的电阻丝长度变短，接入电路的阻值变小，故A不符合题意。
B、由图知，滑动变阻器接右上与左下两个接线柱，当滑片向左滑动时，电阻丝接入电路的长度变短，滑动变阻器接入电路的阻值变小，故B不符合题意。
C、由图知，滑动变阻器接左上与右下两个接线柱，当滑片向左移动时，接入电路的电阻丝变长，接入电路的阻值变大，故C符合题意。
D、由图知，滑动变阻器同时接下面两个接线柱，滑动变阻器被接成了定值电阻，当滑片向左滑动时，接入电路的阻值不变，故D不符合题意。
故答案为：C
【分析】滑动变阻器使用时，接线柱的选取要一上一下。滑动变阻器接入电路中电阻的大小取决于电阻丝接入电路的长度，当接入电阻丝的长度变大时，电阻变大；当连入电路的电阻丝减小时，电阻变小。
9．下列用电器利用电流热效应工作的是（ ）
A．电风扇B．电视机C．吸尘器D．电饭锅
【答案】D
【知识点】电流的热效应
【解析】【解答】A ：主要是利用电流的磁效应，通电线圈在磁场中受力转动，工作时主要将电能转化为机械能，故A不符合题意；
B ：利用电流在电路中传输信号，将电能转化为光能、声能等，故B不符合题意；
C ：利用电动机驱动风扇产生吸力，将电能主要转化为机械能，故C不符合题意；
D ：利用电流通过电阻丝产生热量来加热食物，是利用电流热效应工作的，故D符合题意；
故本题选D
【分析】电流热效应是指当电流通过导体时，电能转化为热能的现象。
利用电流热效应工作的电器有以下特点： 通常包含电阻元件，如发热丝、电阻线圈等。电能主要被转化为热能，以实现相应的功能。常见的应用包括：加热：如电水壶、电熨斗、电吹风等。保暖：如电暖器、电热毯等。烹饪：如电饭锅等。
10．如图所示，是小灯泡L和定值电阻R的I-U图象，由图象可知（ ）
A．R的电阻为5Ω
B．小灯泡的电阻随温度的升高而减小
C．只将L与R并联在电压为2V的电路中，干路中的电流为0.3A
D．只将L与R串联在电流为0.2A的电路中，总功率为0.4W
【答案】C
【知识点】欧姆定律及其应用；电功率与电压、电流的关系
【解析】【解答】A：由图可知，R的U-I图像是正比例函数，因此电阻R是定值电阻，其阻值为：R=6V/0.3A=20Ω，故A错误；
B：灯泡两端的电压增大时，通过的电流增大，则灯丝温度升高，电阻变大，故B错误；
C：并联电路各个支路两端的电压相等，由图可知，只将L与R并联在电压为2V的电路中时，通过R的电流为0.1A，通过L的电流为0.2A，则干路的电流为：I=IR+lL=0.1A+0.2A=0.3A，故C正确；
D：灯泡L和电阻R串联在电路中，当电流是为0.2A，图像可知，当L两端的电压为2V、R两端的电压为4V时，则电路两端的总电压等于2V+4V=6V，则电路的总功率为：P=U'l'=6Vx0.2A=1.2W，故D错误。
综上所述，本题选C。
【分析】(1)定值电阻两端的电压和通过的电流的I-U图像是正比例函数，任取一组数据，利用欧姆定律可求出电阻R的阻值；
(2)灯泡I-U图像是曲线，说明电阻是变化的，灯丝的电阻跟灯丝的温度有关，当灯丝两端的电压增大时，通过的电流也会增大，则灯丝的温度升高，因此灯丝的电阻会增大；
(3)由并联电路的电压特点，结合图像可知此时通过L和R的电流大小，再由并联电路的电流特点得出干路的电流；
(4)根据串联电流相等，找出电压之和恰好为电源电压，根据P=UI求出总功率。
二、多选题：本大题共2小题，共6分。
11．小明同学在学习运动和力的知识后，获得以下观点，其中正确的是（ ）
A．若物体不受力，则其运动状态一定不改变
B．跳远运动员助跑以提高成绩，是利用惯性
C．匀速竖直下落的雨滴一定受平衡力
D．摩擦力是一种阻碍物体运动的力
【答案】A,B,C
【知识点】牛顿第一定律；惯性及其现象；力与运动的关系
【解析】【解答】解：A、根据牛顿第一定律，物体不受力，其运动状态一定不变，保持原来的静止状态或匀速直线运动状态。A符合题意。
B、跳远运动员助跑时速度大，腾空时，由于惯性要保持原来的运动状态，跳的更远。B符合题意。
C、匀速直线运动的物体一定受到平衡力的作用。C符合题意。
D、摩擦力总是阻碍物体的相对运动，有时和物体运动方向相同，有时和物体运动方向相反。D不符合题意。
故答案为：ABC
【分析】力是改变物体运动状态的原因，而不是维持物体运动状态的原因.
惯性：物体保持运动状态不变的性质叫惯性.质量是物体惯性的唯一量度.
物体平衡状态：物体受到几个力作用时，如果保持静止状态或匀速直线运动状态，我们就说这几个力平衡.
摩擦力总是阻碍物体的相对运动，有时和物体运动方向相同，有时和物体运动方向相反.
12．如图所示电路，电源电压不变，闭合开关后，当滑动变阻器滑片P向左滑动时，以下说法正确的是（ ）
A．电压表读数变小，总功率变大
B．电路的总电阻变小，总功率变大
C．电压表读数变大，电流表读数变大
D．电压表读数变大，电流表读数变小
【答案】B,C
【知识点】电路的动态分析
【解析】【解答】由于滑片向左移动，所以总电阻变小，电流表示数增大，所以电压表示数增大，即电路总功率变大，所以AD错误，BC正确；
故选BC。
【分析】电路中，滑动变阻器与定值电阻串联，电压表测定值电阻的电压，电流表测电路中的电流，所以当滑片向左移动时，滑动变阻器阻值减小，总电阻变小，所以电流表示数变大，根据欧姆定律，所以定值电阻两端电压变大，总功率变大。
三、填空题：本大题共5小题，共20分。
13．发展新能源汽车是我国“十四五”规划中的一个重点，在长沙生产的某款电动汽车能够使用功率为100kW的快速充电桩，也可使用功率为1kW的普通家用插座充电。当使用快速充电桩充电0.5h后，电动汽车能获取电能 kW⋅h。电动汽车在行驶过程中，电动机将电能转化为 能。
【答案】50；机械
【知识点】电源及其能量转化；电功率与电能、时间的关系
【解析】【解答】第1空：使用功率为 100kW 的快速充电桩充电 0.5h，获取的电能为：100kW × 0.5h = 50kW·h，故该空填“50”；
第2空： 电动汽车在行驶过程中，电动机将电能转化为机械能，故该空填“机械”。
【分析】电能驱动电动机运转，电动机通过传动系统将动力传递给车轮，从而推动汽车行驶。在这个过程中，电能转化为机械能，实现了汽车的运动。
14．赛龙舟是端午节里的传统习俗，号令一响，运动员奋力划桨、龙舟向前加速运动。观众以河岸为参照的物，龙舟是 的。选手们奋力向后划桨，龙舟就能向前运动，这表明力的作用是 的。
【答案】运动；相互
【知识点】力的作用效果；参照物及其选择
【解析】【解答】第1空 ：观众以河岸为参照物，龙舟是运动的，故该空填“运动”；
第2空 ：选手们奋力向后划桨，龙舟就能向前运动，这表明力的作用是相互的，故该空填“相互”。
【分析】在这个过程中，选手们向后划桨，对水施加向后的力。根据力的相互作用原理，水也会对船桨施加一个向前的反作用力，这个反作用力推动龙舟向前运动。
15．小明发现，街头很多出租车的后面都印着字母CNG，上网搜索后明白这种出租车是以天然气为燃料。一辆出租车一天消耗天然气约0.06m3，若这些天然气完全燃烧，能放出热量约为 J；出租车用天然气作燃料的优点是 (天然气的热值约为4×107J/m3)。
【答案】2.4×106；尾气中不含铅，污染小
【知识点】热量的计算；燃料的热值；能源危机与能源消耗对环境的影响
【解析】【解答】第1空 ：一辆出租车一天消耗天然气约0.06m3，天然气的热值约为4x107J/m3。根据 则这些天然气完全燃烧能放出的热量约为： =0.06 m3x 4x 107J/m3= 2.4 x 106J，故该空填“2.4 x 106”；
第2空：使用天然气或液化石油气作燃料的汽车优点是尾气中不含铅，污染少。故该空填“尾气中不含铅，污染少”。
【分析】利用Q=Vq可求出天然气完全燃烧释放的热量；利用天然气或液化石油气作为燃料的汽车优点：热值大、价格低，燃烧后生成物中不含铅，污染少。
16．深水处也存在着某些鱼类及生物，某条鱼在水面下50米深处，此时这条鱼受到水的压强为 帕，当它向下游时，受到浮力的大小 (选填“变小”、“不变”或“变大”)。
【答案】4.9×105；不变
【知识点】液体压强的计算；探究液体压强的特点实验
【解析】【解答】第1空：已知鱼在水面下 50 米深处，根据液体压强的计算公式：p=ρgh=1×103kg/m3×10N/kg×50m=4.9×105pa，故该空填“4.9×105”；
第2空：当鱼向下游时，它受到浮力的大小是不变的。浮力的大小取决于鱼排开的水的体积和水的密度，与鱼的位置和运动状态无关。故该空填“不变”。
【分析】1.对于鱼受到水的压强，根据液体压强公式 p=ρgh，代入相关数值计算得出。2.对于鱼受到的浮力，根据浮力的定义和特点进行分析。①浮力大小取决于排开液体的体积和液体密度。②鱼向下游时，排开液体的体积和液体密度不变，所以浮力不变。
17．如图所示，小海用一个动滑轮提着重物向上做匀速直线运动。物体上升2 m时，绳子自由端移动的距离是 m。若不计绳重及摩擦，小海用此装置拉动不同物体匀速上升时，测出拉力F和物重G的大小并画出二者的关系图象，当物重为30 N时，此滑轮的机械效率是 。
【答案】4；75％
【知识点】动滑轮及其工作特点；滑轮（组）的机械效率；滑轮组绳子拉力的计算
【解析】【解答】（1）动滑轮可以省力但是费距离，绳子自由端移动的距离是物体移动距离的2倍，故S绳=2S物=2×2m=4m。
（2）此滑轮组的机械效率为η=W有W总=GhFS=GSF2S=30N×S20N×2S=75%。
【分析】（1）动滑轮能省一半的力，但是费一倍的距离。
（2）克服物体重力做功为有用功，绳子拉力做功为总功，机械效率为有用功除以总功。
四、作图题：本大题共1小题，共2分。
18．为使电路正常工作，请在图中恰当位置填入电流表或电压表。
【答案】
【知识点】电流表的连接；电压表的连接
【解析】【解答】由图可知，与滑动变阻器并联在一起的电表应为电压表；与整个电路串联在一起的应为电流表，如图所示：
【分析】在圆圈中填入电表的原则是：不能使电路发生短路，也不能使电路发生断路.且要注意：电流表的电阻很小，在电路中相当于一根导线；电压表的电阻很大，它所在的电路可以看作是断路.
五、实验探究题：本大题共5小题，共28分。
19．为了探究滑动摩擦力大小与什么因素有关，小明设计了如图所示实验。
（1）实验过程中，弹簧测力计应沿水平方向拉着物块做匀速直线运动，根据二力平衡知识，可知滑动摩擦力的大小 弹簧测力计的示数。
（2）比较甲、乙两次实验，是为了探究滑动摩擦力大小与 是否有关。
（3）实验后小组交流讨论时发现：在实验中很难使木块做匀速直线运动。于是小丽设计了如图中丁图所示的实验装置，该装置的优点是 长木板做匀速直线运动(选填“需要”或“不需要”)。
【答案】（1）等于
（2）接触面的粗糙程度
（3）不需要
【知识点】平衡力的辨别；探究影响摩擦力大小因素的实验
【解析】【解答】(1)用弹簧测力计沿水平方向拉动木块，使木块做匀速直线运动，滑动摩擦力与拉力是平衡力，滑动摩擦力的大小等于弹簧测力计拉力的大小，即滑动摩擦力的大小等于弹簧测力计的示数；
(2)由甲、乙两图可知，甲、乙两次实验压力大小相等，接触面粗糙程度不同，根据控制变量法，可以探究滑动摩擦力的大小与接触面粗糙程度的关系；
(3)拉动木板时，木块在水平方向上只受到弹簧测力计的拉力与木板的摩擦力，相对于地面处于静止状态，即木块处于平衡状态，摩擦力等于弹簧测力计的拉力，拉动木板时，不改变与木块之间接触面的粗糙程度及压力大小，对摩擦力没有影响，故不需要匀速拉动，操作更简单。
故答案为：(1)等于；(2)接触面的粗糙程度；(3)不需要。
【分析】(1)弹簧测力计显示拉力大小，弹簧测力计水平拉动木块进行匀速直线运动时，木块受到平衡力作用，滑动摩擦力等于拉力大小；
(2)滑动摩擦力大小跟压力大小和接触面粗糙程度有关，利用控制变量法探究滑动摩擦力跟影响因素之间的关系；
(3)根据A处于静止状态结合二力平衡分析。本题探究滑动摩擦力的大小与哪些因素有关，考查实验原理及控制变量法的运用，体现了对
过程和方法的考查。
20．为了比较甲、乙两种液体的比热容，小瑶进行了如下的实验：用两个完全相同的电加热器同时给质量和初温都相同的甲、乙两种液体加热，其他条件相同；分别记录加热的时间和对应的温度，根据记录的数据作出了两种液体的温度随时间变化的图像，如图所示。回答下列问题。
（1）加热相同的时间时，甲吸收的热量 乙吸收的热量(填“大于”“小于”或“等于”)。
（2）若已知甲的比热容是1.8×103J/(kg⋅℃)，则乙的比热容是 J/(kg⋅℃)。
【答案】（1）等于
（2）2.4×103
【知识点】温度、热量与内能的关系；比热容；热量的计算
【解析】【解答】(1)使用相同的加热器通过加热时间的长短来比较吸热多少，加热相同的时间时，根据转换法，甲吸收的热量等于乙吸收的热量，故该空填“等于”；
(2)根据右图可知，升高30℃，甲、乙的加热时间分别为3min和4min，由转换法得到甲、乙的吸热之比为3：4，根据Q=cm△t可知，在质量和升高的温度相同的情况下，吸热与比热容成正比，若已知甲的比热容是1.8x10J/(kg.℃)，乙液体的比热容为甲比热容的4/3。
则乙的比热容为：c乙=4/3c甲=4/3×1.8×103J/（kg·℃）=2.4×103J/（kg·℃），故该空填“2.4×103”。
【分析】通过相同加热器加热时间的长短比较吸热多少，采用转换法得出加热相同时间时，甲吸收的热量等于乙吸收的热量。根据右图中升高 30℃时甲、乙的加热时间之比，利用转换法得到甲、乙的吸热之比。根据热量公式Q=cm△t，在质量和升高温度相同的情况下，吸热与比热容成正比。
21．小林同学做“探究平面镜成像规律”的实验，下面是部分实验步骤：
（1）取一块玻璃板竖直放在水平桌面上，将蜡烛A点燃放在玻璃板前。要想看到蜡烛A的像，小林的眼睛始终在蜡烛A的 （选填“同一侧”或“另一侧”）观察。
（2）取两支同样的蜡烛A和B，蜡烛B与A的像重合。当蜡烛A靠近玻璃板时，要使蜡烛B与A的像再次重合，必须使蜡烛B （选填“靠近”或“远离”）玻璃板：
（3）实验中，小林同学反复移动蜡烛B都无法与蜡烛A的像完全重合，其原因是 。
【答案】（1）同一侧
（2）靠近
（3）玻璃板与纸面不垂直
【知识点】探究平面镜成像的特点
【解析】【解答】（1）像与物体关于平面镜对称，像在平面镜另一侧，而且平面镜所成的像为虚像，所以要在A这一侧观察。
（2）像到平面镜距离等于物到平面镜距离，当蜡烛A靠近玻璃板时，蜡烛B也要靠近玻璃板。
（3）如果再玻璃板后面，蜡烛B始终无法与像重合，说明玻璃板没有与直面垂直。
【分析】（1）平面镜所成的像为虚像。
（2）物体与像关于平面镜对称，物到平面镜的距离等于像到平面镜的距离。
（3）在探究平面镜成像实验中，平面镜要与纸面垂直，便于找到像的位置。
22．小振同学在“探究串联电路电压的规律”实验中，设计了如图甲所示的电路。
（1）连接电路前，小振发现电压表指针如图乙所示，接下来他要对电压表进行的操作是 。
（2）小振根据图甲连接好电路，闭合开关后，发现两灯不亮，电压表示数为零，若只有一处故障，则故障可能是 ，提供一根完好的导线，如何检测故障 。(简要说明操作步骤，言之有理即可)。
【答案】（1）对电压表进行调零
（2）L2断路；将导线连接在L1两端，如果两灯泡都不发光，将导线连接在L2两端，L1发光，L2不发光，则L2断路
【知识点】电压的测量及电压表的使用；电路故障的判断
【解析】【解答】(1)连接电路前，电压表指针如图乙所示指针向左偏且偏离零刻度 ，接下来他要对电压表进行调零；
(2)闭合开关S，发现两灯都不亮，说明电路发生断路，而电压表没有示数，说明电压表的两端不能与电源连通，由于只有L1或L2中的一处发生故障，所以故障可能是L2断路；将导线连接在L1两端，如果两灯泡都不发光，将导线连接在L2两端，L1发光，L2不发光，则L2断路。
故答案为：(1)对电压表进行调零；(2)L2断路；将导线连接在L1两端，如果两灯泡都不发光，将导线连接在L2两端，L1发光，L2不发光，则L2断路。
【分析】在连接电路前，发现电压表指针向左偏且偏离零刻度，需要进行调零操作，以确保电压表的准确性。闭合开关后，两灯都不亮，判断电路发生断路。由于电压表没有示数，说明电压表的两端未能与电源连通。根据只有 L1或 L2中的一处发生故障的前提，推测故障可能是 L2 断路。通过进一步的测试，将导线连接在 L1两端时，两灯泡都不发光；而将导线连接在 L2 两端时，L1 发光，L2 不发光，从而确定 L2 断路。
23．小军同学想用“伏安法”来测量定值电阻Rx的阻值，于是他在学校实验室借了一些器材，连接了如图甲所示的电路，电源电压恒定不变。
（1）闭合开关前，应将图甲中的滑动变阻器滑片置于 端(选填“a”或“b”)。
（2）闭合开关，当电压表示数为2.6V时，电流表示数如图乙所示，计算Rx的阻值为 Ω，接下来他移动滑片，又测出两次对应的电压和电流值。
（3）按照上面的操作步骤，小军又测量了一个额定电压为3V的小灯泡的电阻，并描绘了其电流随电压变化的I-U图像，如图丙所示，小军发现小灯泡的I-U图像不是一条直线而是一条曲线，原因可能是小灯泡的电阻与 有关。
【答案】（1）b
（2）10
（3）温度
【知识点】影响电阻大小的因素；滑动变阻器的原理及其使用；欧姆定律及其应用
【解析】【解答】(1)电路闭合开关前，应该将滑动变阻器的滑片滑到阻值最大处，图甲中滑片应该滑至b端，故该空填“b”；
(2)由电路图可得，电压表测Rx两端电压，电流表测电路电流，电流表量程选择0~0.6A，分度值为0.02A，读数为0.26A，由题意及欧姆定律可得，Rx的阻值为Rx=U/I=2.6v/0.26A=10Ω，故该空填“10”；
(3)小灯泡在工作时，由于电流的热效应，电流流过灯丝的时候会发热，使的I-U图像不是一条直线而是一条曲线，原因是灯丝温度升高，从而使灯丝的电阻发生变化。故该空填“温度”。
【分析】(1)连接电路时，开关应该断开，应该将滑动变阻器的滑片滑到阻值最大处；
(2)根据选用的电流表量程，读出电流表的示数，根据欧姆定律计算电阻；
(3)灯泡电阻不是定值，灯泡电阻受温度影响，随温度的变化而变化。
六、计算题：本大题共2小题，共14分。
24．解放军在一次夺岛登陆演习中，出动某型号中型履带式水陆两栖突击车。该车总质量为32t，同时，该车装配有输出功率为2×106W的发动机，机动性能卓越(g取10N/kg)。
（1）该车在平面沙滩上行进时，两条履带与沙滩的总接触面积为4m2，求该车对沙滩的压强。
（2）该车在水面漂浮时，它排开水的体积是多少m3？(ρ水取1×103kg/m3)
（3）该车在陆地上以36km/h的速度匀速行进18km时，若发动机的输出功率全部用于做机械功，则发动机做了多少功？
【答案】（1）解： 该车总重力为：G=mg=32×103kg×10N/kg=3.2×105N，
该车对沙滩的压力为：F=G=3.2×105N，
该车对沙滩的压强为：p=FS=3.2×105N4m2=8×104Pa；
答：该车对沙滩的压强为8×104Pa；
（2）解： 该车在水面漂浮时，所受浮力为：F浮=G=3.2×105N，
它排开水的体积为：V排=F浮ρ水g=3.2×105N1×103kg/m3×10N/kg=32m3；
答：它排开水的体积是32m3；
（3）解：所用时间为：t=sv=18 km36km/h=0.5h=1800s。
若发动机的输出功率全部用于做机械功，则发动机做的功为：W=Pt=2×106W×1800s=3.6×109J。
答：发动机做了3.6×109J的功。
【知识点】压强的大小及其计算；浮力大小的计算；功的计算及应用
【解析】【分析】(1)根据G=mg求车的总重力，根据F=G得出F该车对沙滩的压力，根据p=FS得出该车对沙滩S的压强；
(2)根据F浮=G得出该车在深水航行时，所受浮力，根据阿基米德原理得出它排开水的体积；
(3)根据t=sv得出所用时间，若发动机的输出功率全部用于做机械功，根据W=Pt得出发动机做的功。
25．某电热水壶有加热和保温两挡，简化电路如图所示。其中R1、R2为电热丝（不考虑其电阻变化）。已知该壶额定电压为220V，只闭合开关S1时，电路中的电流为0.5A。
（1）求电热丝R1的阻值；
（2）只闭合开关S1时，求电热水壶的电功率；
（3）R2=44Ω，求使用加热挡时电热水壶在10s内产生的热量
【答案】（1）解： 由电路图知，只闭合开关S1时，电路为R1的简单电路，
由I=UR可得，电热丝R1的阻值：R1=UI1=220V0.5A=440Ω；
答：电热丝R1的阻值为440Ω；
（2）解： 只闭合开关S1时，电热水壶的电功率：
P=UI1=220V×0.5A=110W；
答：只闭合开关S1时，电热水壶的电功率为110W；
（3）解： 两开关都闭合时，两电阻并联，电路的总电阻最小，电源电压一定，
由P=U2R知，此时电功率最大，为加热挡，
电路中电流：I=I1+I2=0.5A+220V44Ω=5.5A，
加热挡时电热水壶在10s内产生的热量：Q=W=UIt=220V×5.5A×10s=1.21×104J。
答：使用加热挡时电热水壶在10s内产生的热量为1.21×104J。
【知识点】欧姆定律及其应用；电功率与电压、电流的关系；电功率的计算；电功与热量的综合计算
【解析】【分析】(1)根据欧姆定律结合题目所给信息，代入公式I=UR即可求解；
(2)根据电功率公式P=UI代入数据即可求解；
(3)根据题目所给电路图，判断加热档，两开关都闭合时，两电阻并联，电路的总电阻最小，电源电压一定，由P=U2R知，此时电功率最大，为加热档。根据并联电路电流规律可得总电流：I=I1+I2=0.5A+220V44Ω=5.5A， 根据焦耳定律：Q=W=UIt=220V×5.5A×10s=1.21×104J 即可求得产生的热量。
相关试卷
2024年湖南省邵阳市中考一模物理试题+： 这是一份2024年湖南省邵阳市中考一模物理试题+，共11页。
2024年湖南省邵阳市新邵县中考一模物理试题(无答案)： 这是一份2024年湖南省邵阳市新邵县中考一模物理试题(无答案)，共4页。试卷主要包含了选择题，填空题，实验探究题，计算题等内容，欢迎下载使用。
2024年湖南省邵阳市新邵县中考一模物理试题： 这是一份2024年湖南省邵阳市新邵县中考一模物理试题，共4页。
