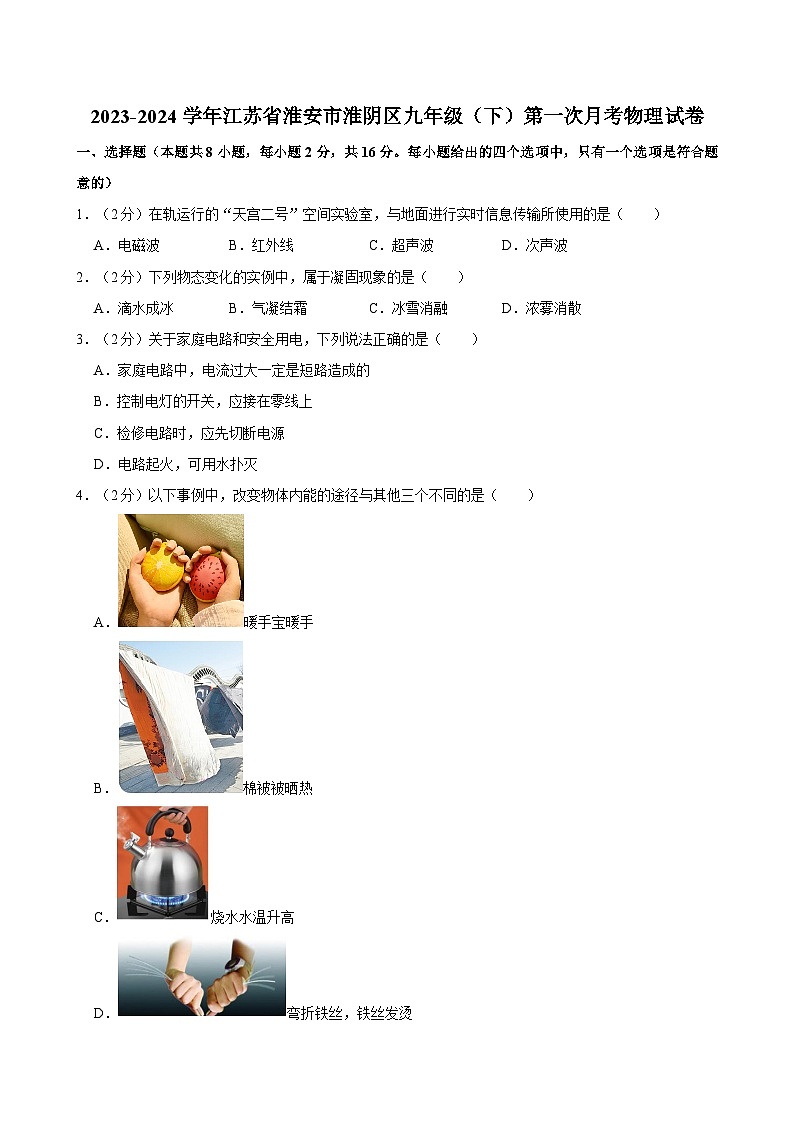

江苏省淮安市淮阴区2023-2024学年九年级下学期第一次月考物理试卷
展开
这是一份江苏省淮安市淮阴区2023-2024学年九年级下学期第一次月考物理试卷，共27页。试卷主要包含了选择题，填空题，解答题等内容，欢迎下载使用。
1．（2分）在轨运行的“天宫二号”空间实验室，与地面进行实时信息传输所使用的是（ ）
A．电磁波B．红外线C．超声波D．次声波
2．（2分）下列物态变化的实例中，属于凝固现象的是（ ）
A．滴水成冰B．气凝结霜C．冰雪消融D．浓雾消散
3．（2分）关于家庭电路和安全用电，下列说法正确的是（ ）
A．家庭电路中，电流过大一定是短路造成的
B．控制电灯的开关，应接在零线上
C．检修电路时，应先切断电源
D．电路起火，可用水扑灭
4．（2分）以下事例中，改变物体内能的途径与其他三个不同的是（ ）
A．暖手宝暖手
B．棉被被晒热
C．烧水水温升高
D．弯折铁丝，铁丝发烫

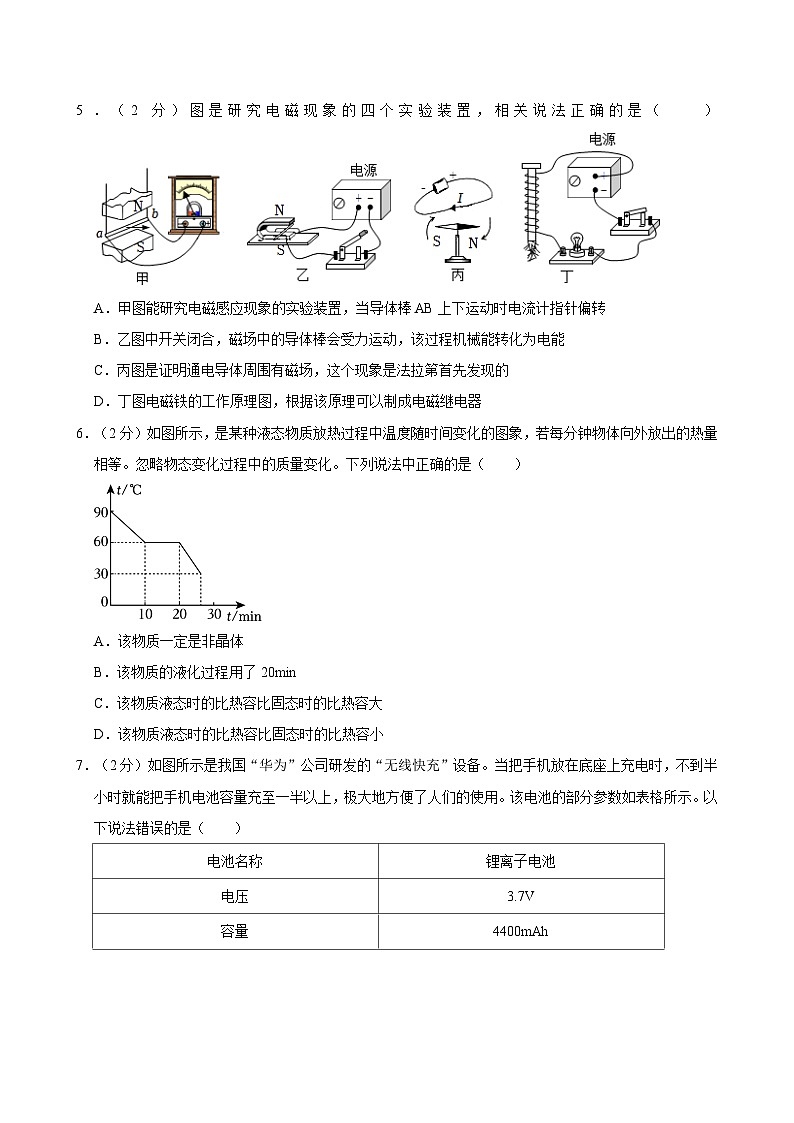

5．（2分）图是研究电磁现象的四个实验装置，相关说法正确的是（ ）
A．甲图能研究电磁感应现象的实验装置，当导体棒AB上下运动时电流计指针偏转
B．乙图中开关闭合，磁场中的导体棒会受力运动，该过程机械能转化为电能
C．丙图是证明通电导体周围有磁场，这个现象是法拉第首先发现的
D．丁图电磁铁的工作原理图，根据该原理可以制成电磁继电器
6．（2分）如图所示，是某种液态物质放热过程中温度随时间变化的图象，若每分钟物体向外放出的热量相等。忽略物态变化过程中的质量变化。下列说法中正确的是（ ）
A．该物质一定是非晶体
B．该物质的液化过程用了20min
C．该物质液态时的比热容比固态时的比热容大
D．该物质液态时的比热容比固态时的比热容小

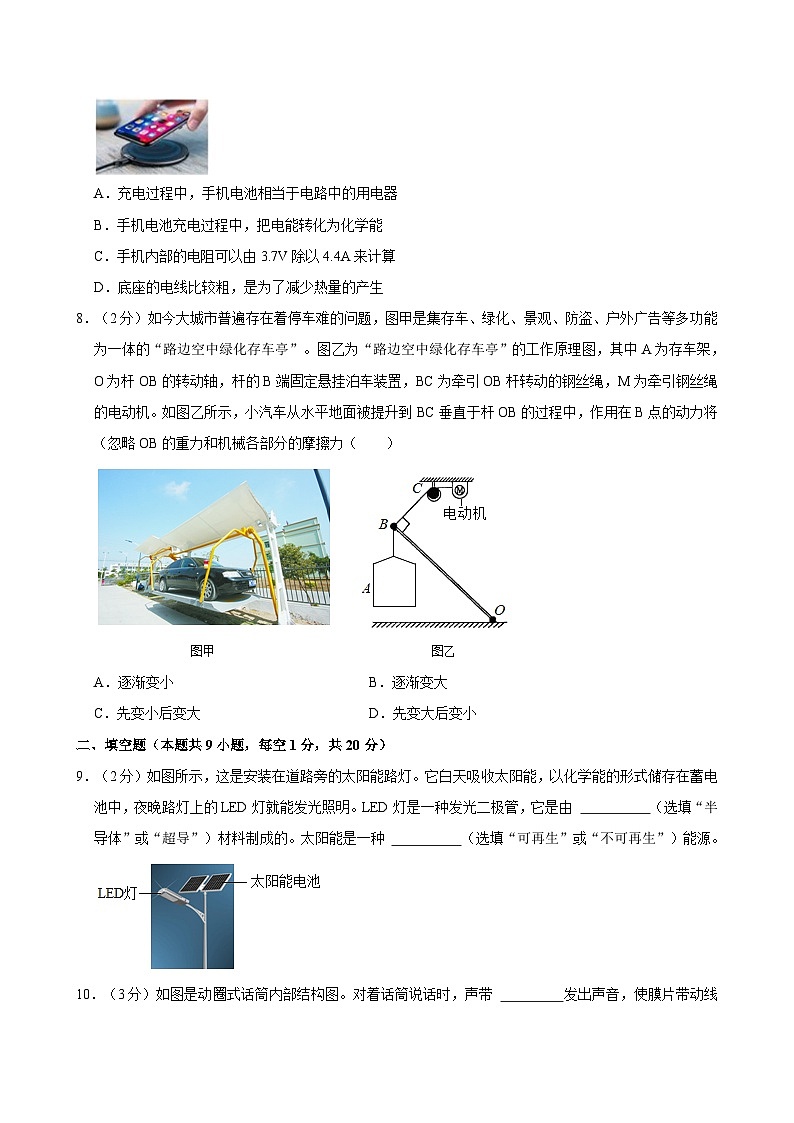

7．（2分）如图所示是我国“华为”公司研发的“无线快充”设备。当把手机放在底座上充电时，不到半小时就能把手机电池容量充至一半以上，极大地方便了人们的使用。该电池的部分参数如表格所示。以下说法错误的是（ ）
A．充电过程中，手机电池相当于电路中的用电器
B．手机电池充电过程中，把电能转化为化学能
C．手机内部的电阻可以由3.7V除以4.4A来计算
D．底座的电线比较粗，是为了减少热量的产生
8．（2分）如今大城市普遍存在着停车难的问题，图甲是集存车、绿化、景观、防盗、户外广告等多功能为一体的“路边空中绿化存车亭”。图乙为“路边空中绿化存车亭”的工作原理图，其中A为存车架，O为杆OB的转动轴，杆的B端固定悬挂泊车装置，BC为牵引OB杆转动的钢丝绳，M为牵引钢丝绳的电动机。如图乙所示，小汽车从水平地面被提升到BC垂直于杆OB的过程中，作用在B点的动力将（忽略OB的重力和机械各部分的摩擦力（ ）
A．逐渐变小B．逐渐变大
C．先变小后变大D．先变大后变小
二、填空题（本题共9小题，每空1分，共20分）
9．（2分）如图所示，这是安装在道路旁的太阳能路灯。它白天吸收太阳能，以化学能的形式储存在蓄电池中，夜晚路灯上的LED灯就能发光照明。LED灯是一种发光二极管，它是由 （选填“半导体”或“超导”）材料制成的。太阳能是一种 （选填“可再生”或“不可再生”）能源。
10．（3分）如图是动圈式话筒内部结构图。对着话筒说话时，声带 发出声音，使膜片带动线圈做切割磁感线运动，产生的感应电流进入扬声器，将声音放大，改变了声音的 （选填“音调”或“响度”）。线圈切割磁感线运动的过程中，将 能转化为电能。
11．（3分）如图所示，小明用橡皮筋、金属罐和锁制作的能自动回转的“魔罐”。在制作魔罐的过程中，小明用一把锁挂在橡皮筋中央 （选填“自由转动”或“固定不动”），向前滚出的魔罐又能自动滚回来，这主要是利用了橡皮筋的 （选填“重力”或“弹性”）势能。将魔罐从不太陡的斜面滚到水平面上，若水平面是光滑的，则魔罐 （选填“会”或“不会”）一直滚动下去。
12．（2分）如图中单缸四冲程汽油机正处在 冲程，若该汽油机转速为1200r/min，则它每秒钟完成 个冲程。
13．（2分）如图实验，把钢球A放在斜面的不同高度由静止释放进行实验，是为了探究动能与 的关系。实验过程中，发现木块移动的距离较短而不易进行观察和比较。对此请你写出一条改进措施： 。
14．（2分）如图所示，工人使用动滑轮将重为200N的物体匀速提高6m，该工人所用拉力是150N，工人做的有用功为 J，动滑轮的机械效率是 %。
15．（2分）如图所示，电源电压为6V，R1＝12Ω。电压表量程为0～15V，电流表A量程为0～3A、A1量程为0～0.6A，闭合开关S，当滑动变阻器的滑片P向左移动时，电压表示数与电流
表A1示数的比值 （选填“变大”、“变小”或“不变”）。为确保电表安全，R2连入电路的阻值最小为 Ω。
16．（2分）小明去超市，走到电梯前发现电梯运动较慢，当他站在电梯上时电梯运动又快了起来。小明根据所学的知识画出如图所示的电路（R是一个压敏电阻）。小明分析：当人站在电梯上，压敏电阻的阻值减小，则电磁铁的磁性变 （选填“强”或“弱”），衔铁与触点2接触，电动机的转速变 （选填“大”或“小”）。
17．（2分）跳绳是一种健身运动，小科同学对此作了专门研究：跳绳者的质量m＝40kg，跳绳者的重心高度随时间变化的情况如图所示。根据所给条件算出此跳绳者每跳一次克服重力所做的功是 ，在lmin内克服重力做功的平均功率为 。
三、解答题（本题共8小题，共44分。解答21、22题时，写出必要推理说明、公式和演算步骤）
18．（4分）如图甲所示，是小蕊同学探究“水沸腾时温度变化特点”的实验装置。
（1）实验中除了图甲的器材之外，还需要的测量工具是 。
（2）图甲装置中硬纸板的主要作用是 。
（3）小蕊用质量为m1的水做实验，根据记录的实验数据，绘出图乙中的a图线，由a图像可知：水沸腾时吸收热量，温度 。
（4）若换用初温相同的质量为m2（m2＞m1）的水做实验，得到的图线是图乙中的 。（选填“b”、“c”或“d”）
19．（6分）小华在进行“探究影响电流热效应的因素”实验时，将图甲所示的装置按照图乙接入电路。
（1）小华保持通电时间一定，调节滑动变阻器，是在探究电流通过导体产生的热量与 的关系；
（2）实验中，可以通过观察 来比较电流通过导体产生热量的多少；
（3）实验中，锥形瓶内的液体应选择 （选填“水”或“煤油”）；
（4）小华要探究电热与电阻的关系，找来了与R阻值 （选填“相同”或“不同”）的电阻R′，分别安装在如甲所示的两个相同装置中，然后将它们 （选填“串联”或“并联”）接入电路；
（5）请你列举一个生活中利用电热的用电器： 。
20．（5分）在探究“导体的电流与电阻关系”的实验中，电源电压恒定为6V，滑动变阻器上标有“40Ω，2A”，定值电阻R1＝5Ω、R2＝10Ω、R3＝15Ω、R4＝20Ω、R5＝25Ω。
（1）请把图甲中电路图补充完整；
（2）用R1进行实验，闭合开关后发现，无论怎样移动滑片P，电流表和电压表均没有示数，故障原因可能是滑动变阻器 ；
（3）排除故障后，闭合开关并调节滑动变阻器到适当位置，记下此时的电流为0.4A。用R2替换R1后，闭合开关，滑动变阻器的滑片P应向 移动，使电压表的示数为 V，记下此时的电流表示数；
（4）小丽根据所得数据绘出I﹣R图像如图乙，有同学质疑图乙描点的曲线是否是反比例函数，因此将I﹣R图像改为I﹣图像如图丙，其优点是 。
21．（5分）如图所示为某品牌电暖桌的宣传语“每小时耗电0.1元”，为了验证其真实性，某物理兴趣小组调研发现，其在最低挡位状态下，接入电路的发热电阻是80Ω，若将它接到220V的电路中，求：
（1）此时通过该电暖桌的电流是多少？
（2）通电1h，电流做了多少功？
（3）若当地每度电的电费是0.5元，宣传语是否真实。
22．（9分）现代家庭普遍安装了节能型燃气热水器，在一次用水过程中，将10kg的水从12℃加热到52℃。已知c＝4.2×103J/（kg•℃），q天然气＝4×107J/m3，此燃气热水器的加热效率为84%。求：
（1）水吸收的热量；
（2）此次加热水消耗的天然气的体积；
（3）若使用额定功率为2000W的电热热水器，使10kg的水从12℃加热到52℃，需要正常加热的时间是多少min？（不计热量损失）
23．（6分）如图甲所示是测量定值电阻Rx阻值的实验电路。
（1）请将实验电路用笔画线代替导线连接完整。
（2）连好电路后闭合开关，发现电流表有示数，电压表无示数，电路的故障可能是 。排除故障后，移动滑动变阻器的滑片，当电压表的示数为2.4V时，电流表的示数如图乙所示，则通过电阻Rx的电流为 A，Rx的阻值为 Ω；
（3）实验结束后，老师向同学们提出：“如果不使用电压表，再提供一只已知阻值的定值电阻R0，能否设计一个也能测量Rx阻值的实验”。如图丙是小明设计的实验电路图，他的做法是：将S接到a时，读出电流表的示数I1；再将S接到b，读出电流表的示数I2；由I2Rx＝I1R0可得Rx＝。试对小明的方案做出评价 。（必须简要说明理由）
24．（4分）在“探究杠杆的平衡条件”实验中。
（1）如图甲所示，安装杠杆时，为了使杠杆在水平位置平衡，应调节杠杆右端的平衡螺母向 移动；
（2）如图乙所示，杠杆上每一格的长度为5cm，在杠杆左边挂钩码，弹簧测力计对杠杆竖直向下的拉力是动力，则动力臂为 cm；
（3）如果要用弹簧测力计向上拉，需要对图乙所示的实验设计进行的调整是 ；
（4）如图丙所示，当杠杆绕支点转动时，杠杆上A点的速度方向总是和杠杆垂直。作用在A点的三个大小相等、方向不同的力F1、F2、F3，请指出为什么力臂最大的F2对杠杆转动的作用最大？ 。
25．（5分）阅读材料，回答问题。
光强与光敏电阻
“光强”表示光的强弱程度的物理量，照射光越强，光强越大，光强符号用E表示，国际单位为坎德拉（cd），光敏电阻的阻值随光照射的强弱而改变。将电压恒为6V的电源，9Ω的定值电阻R0，光敏电阻R接入图b所示电路中，测得光敏电阻的阻值R与光强E间的关系如图a所示，根据图像及物理知识解答下列问题：
（1）根据图a，当光强为E1时，光敏电阻的阻值为R1，当光强为E2时，光敏电阻的阻值为R2，那么它们之间的关系式为R1：R2＝ （用E1、E2表示）；
（2）当光强为6cd时，电流表的示数为 A；
（3）请在图b中加画上电压表，要求实现：光强越强，电压表的示数越大；
（4）实验过程中，如果电流表的示数为0.4A，电压表示数为 V，此时的光强为 cd。
参考答案与试题解析
一、选择题（本题共8小题，每小题2分，共16分。每小题给出的四个选项中，只有一个选项是符合题意的）
1．（2分）在轨运行的“天宫二号”空间实验室，与地面进行实时信息传输所使用的是（ ）
A．电磁波B．红外线C．超声波D．次声波
【解答】解：在轨运行的“天宫二号”空间实验室，与地面进行实时信息传输所使用的是电磁波，故A正确，BCD错误。
故选：A。
2．（2分）下列物态变化的实例中，属于凝固现象的是（ ）
A．滴水成冰B．气凝结霜C．冰雪消融D．浓雾消散
【解答】解：A、滴水成冰是液态变成固态，是凝固现象，故A正确；
B、气凝结霜是气态直接变成固态，是凝华现象，故B错误；
C、冰雪消融是固态变成液态，是熔化现象，故C错误；
D、浓雾消散是液态变成气态，是汽化现象，故D错误；
故选：A。
3．（2分）关于家庭电路和安全用电，下列说法正确的是（ ）
A．家庭电路中，电流过大一定是短路造成的
B．控制电灯的开关，应接在零线上
C．检修电路时，应先切断电源
D．电路起火，可用水扑灭
【解答】解：A、家庭电路中，电流过大可能是用电器总功率过大或短路造成的，故A错误；
B、控制电灯的开关，应接在火线上，故B错误；
C、检修电路时，应先切断电源，确保安全，故C正确；
D、生活中的用水是导体，电路起火，不可用水扑灭，应先切断电源，故D错误。
故选：C。
4．（2分）以下事例中，改变物体内能的途径与其他三个不同的是（ ）
A．暖手宝暖手
B．棉被被晒热
C．烧水水温升高
D．弯折铁丝，铁丝发烫
【解答】解：A、暖手宝暖手，手吸收热量，内能增大，通过热传递的方式改变物体内能；
B、棉被被晒热，棉被吸收热量，内能增大，通过热传递的方式改变物体内能；
C、烧水水温升高，水吸收热量，内能增大，通过热传递的方式改变物体内能；
D、弯折铁丝，机械能转化为内能，铁丝的内能增大，铁丝发烫，通过做功的方式改变物体内能。
改变物体内能的途径与其他三个不同的是D。
故选：D。
5．（2分）图是研究电磁现象的四个实验装置，相关说法正确的是（ ）
A．甲图能研究电磁感应现象的实验装置，当导体棒AB上下运动时电流计指针偏转
B．乙图中开关闭合，磁场中的导体棒会受力运动，该过程机械能转化为电能
C．丙图是证明通电导体周围有磁场，这个现象是法拉第首先发现的
D．丁图电磁铁的工作原理图，根据该原理可以制成电磁继电器
【解答】解：
A、图是研究电磁感应现象的实验装置，当导体棒AB上下运动时时，没有切割磁感线，不会产生感应电流，电流计指针不偏转，故A错误；
B、让通电导体放在磁场中，它会受到力的作用，这是用来研究磁场对电流的作用（或通电导体在磁场中受力）的实验，将电能转化为机械能，故B错误；
C、将通电导线放在小磁针之上，是用来研究通电导体周围是否存在磁场的实验，即奥斯特的电流磁效应实验，是奥斯特最先发现的，故C错误；
D、图中是电磁铁，电磁铁通电后具有磁性，可以制成电磁继电器，故D正确。
故选：D。
6．（2分）如图所示，是某种液态物质放热过程中温度随时间变化的图象，若每分钟物体向外放出的热量相等。忽略物态变化过程中的质量变化。下列说法中正确的是（ ）
A．该物质一定是非晶体
B．该物质的液化过程用了20min
C．该物质液态时的比热容比固态时的比热容大
D．该物质液态时的比热容比固态时的比热容小
【解答】解：（1）从图象上看，有一段水平的线段，表示温度不变，所以该物质有一定的熔点，是晶体；故A错误；
（2）该物质的凝固过程用了10min，故B错误；
（3）整个放热过程中，由图象知，相同质量m的晶体在固态时放出相等的热量Q时温度下降的快，
在液态时放出相等的热量Q时温度下降的慢，由Q＝mcΔt知，该物质在固态时的比热容小于液态时的比热容，故C正确，D错误。
故选：C。
7．（2分）如图所示是我国“华为”公司研发的“无线快充”设备。当把手机放在底座上充电时，不到半小时就能把手机电池容量充至一半以上，极大地方便了人们的使用。该电池的部分参数如表格所示。以下说法错误的是（ ）
A．充电过程中，手机电池相当于电路中的用电器
B．手机电池充电过程中，把电能转化为化学能
C．手机内部的电阻可以由3.7V除以4.4A来计算
D．底座的电线比较粗，是为了减少热量的产生
【解答】解：AB、正在给手机电池充电过程中，手机电池消耗了电能，产生了化学能，所以是将电能转化为化学能的过程，故充电时该手机电池相当于电路中的用电器，故AB正确；
C、手机内部的电路不是纯电阻电路，所以电路内部的电阻不能用3.7V除以4.4A来计算，故C错误；
D、由于电阻是导体阻碍电流的性质，与导体的材料、横截面积、长度以及温度有关，所以当其它条件都相同时，导体粗，导体的电阻会越小，在电流和通电时间相同时，电阻越小，产生的热量越少，故D正确。
故选：C。
8．（2分）如今大城市普遍存在着停车难的问题，图甲是集存车、绿化、景观、防盗、户外广告等多功能为一体的“路边空中绿化存车亭”。图乙为“路边空中绿化存车亭”的工作原理图，其中A为存车架，O为杆OB的转动轴，杆的B端固定悬挂泊车装置，BC为牵引OB杆转动的钢丝绳，M为牵引钢丝绳的电动机。如图乙所示，小汽车从水平地面被提升到BC垂直于杆OB的过程中，作用在B点的动力将（忽略OB的重力和机械各部分的摩擦力（ ）
A．逐渐变小B．逐渐变大
C．先变小后变大D．先变大后变小
【解答】解：小汽车从水平地面被提升到BC垂直于杆OB的过程中，如下图所示，动力的力臂L1逐渐变大、阻力臂L2变小，且阻力不变（阻力为车架和汽车的总重力），根据杠杆的平衡条件F1L1＝F2L2 可知，在此过程中作用在B点的动力逐渐变小，
故BCD错误，A正确。
故选：A。
二、填空题（本题共9小题，每空1分，共20分）
9．（2分）如图所示，这是安装在道路旁的太阳能路灯。它白天吸收太阳能，以化学能的形式储存在蓄电池中，夜晚路灯上的LED灯就能发光照明。LED灯是一种发光二极管，它是由 半导体 （选填“半导体”或“超导”）材料制成的。太阳能是一种 可再生 （选填“可再生”或“不可再生”）能源。
【解答】解：LED灯是一种发光二极管，二极管是由半导体材料制成的。太阳能能够源源断地从自然界中得到，是一种可再生能源。
故答案为：半导体；可再生。
10．（3分）如图是动圈式话筒内部结构图。对着话筒说话时，声带 振动 发出声音，使膜片带动线圈做切割磁感线运动，产生的感应电流进入扬声器，将声音放大，改变了声音的 响度 （选填“音调”或“响度”）。线圈切割磁感线运动的过程中，将 机械 能转化为电能。
【解答】解：对着话筒说话时，声带振动发出声音，使膜片带动线圈做切割磁感线运动，产生的感应电流进入扬声器，将声音放大，改变了声音的响度。线圈在磁场中做切割磁感线运动时，闭合的回路中有感应电流产生，是发电机的工作原理，该过程中将机械能转化为电能。
故答案为：振动；响度；机械。
11．（3分）如图所示，小明用橡皮筋、金属罐和锁制作的能自动回转的“魔罐”。在制作魔罐的过程中，小明用一把锁挂在橡皮筋中央 固定不动 （选填“自由转动”或“固定不动”），向前滚出的魔罐又能自动滚回来，这主要是利用了橡皮筋的 弹性 （选填“重力”或“弹性”）势能。将魔罐从不太陡的斜面滚到水平面上，若水平面是光滑的，则魔罐 不会 （选填“会”或“不会”）一直滚动下去。
【解答】解：在制作魔罐的过程中，小明用一把锁挂在橡皮筋中央，并且要使橡皮筋与锁之间固定不动；魔罐在开始滚动的时候，具有动能，滚动的过程中，罐子动能转化为橡皮筋的弹性势能，当动能为0时，弹性势能最大，魔罐开始向回滚动，在魔罐滚回来的过程中橡皮筋弹性势能减小，罐子动能增大，弹性势能转化为动能；由于罐与地面之间存在着摩擦力，所以罐的机械能会减小，即一部分机械能会转化为内能，魔罐最终的机械能为0，不能一直滚下去。
故答案为：固定不动；弹性；不会。
12．（2分）如图中单缸四冲程汽油机正处在 做功 冲程，若该汽油机转速为1200r/min，则它每秒钟完成 40 个冲程。
【解答】解：（1）由图可见，两个气门都关闭，火花塞点火，活塞向下运动，因此该冲程是做功冲程；
（2）汽油机完成1个工作循环，完成四个冲程，飞轮转2转，对外做功1次，1200r/min＝20r/s，即每秒完成10个工作循环，完成40个冲程，对外做功10次。
故答案为：做功；40。
13．（2分）如图实验，把钢球A放在斜面的不同高度由静止释放进行实验，是为了探究动能与 速度 的关系。实验过程中，发现木块移动的距离较短而不易进行观察和比较。对此请你写出一条改进措施： 换用质量更大的钢球 。
【解答】解：（1）钢球A放在斜面的不同高度由静止释放进行实验，钢球的质量不变，速度不同，故可以探究物体动能与速度的关系；
（2）木块移动的距离较短，说明钢球的动能较小，应该增大物体的动能，动能影响因素是质量和速度，故可以还能用质量更大的钢球或者增大斜面的高度，让钢球从更高的斜面滚下，使钢球滑动低端的速度变大。
故答案为：速度；换用质量更大的钢球。
14．（2分）如图所示，工人使用动滑轮将重为200N的物体匀速提高6m，该工人所用拉力是150N，工人做的有用功为 1200 J，动滑轮的机械效率是 66.7 %。
【解答】解：（1）拉力做的有用功：W有＝Gh＝200N×6m＝1200J；
（2）由图可知n＝2，动滑轮的机械效率：η＝＝＝＝＝×100%≈66.7%。
故答案为：1200；66.7。
15．（2分）如图所示，电源电压为6V，R1＝12Ω。电压表量程为0～15V，电流表A量程为0～3A、A1量程为0～0.6A，闭合开关S，当滑动变阻器的滑片P向左移动时，电压表示数与电流
表A1示数的比值 不变 （选填“变大”、“变小”或“不变”）。为确保电表安全，R2连入电路的阻值最小为 2.4 Ω。
【解答】解：（1）由图可知，该电路为并联电路，电压表测量电源两端的电压；电流表A测量的是干路中的电流，电流表A1测量的是通过定值电阻R1的电流。
由R＝可知，电压表示数与电流表A1示数的比值R1的阻值，所以该比值不变；
（2）由于并联电路中各支路独立工作、互不影响，则移动滑片时，通过R1的电流不变，即I1＝＝0.5A，
当电流表A的示数为3A时，滑动变阻器接入电路的电阻最小，此时通过变阻器R2的电流：
I2max＝Imax﹣I1＝3A﹣0.5A＝2.5A，
由欧姆定律得滑动变阻器接入电路电阻的最小值：R2min＝＝2.4Ω。
故答案为：不变；2.4。
16．（2分）小明去超市，走到电梯前发现电梯运动较慢，当他站在电梯上时电梯运动又快了起来。小明根据所学的知识画出如图所示的电路（R是一个压敏电阻）。小明分析：当人站在电梯上，压敏电阻的阻值减小，则电磁铁的磁性变 强 （选填“强”或“弱”），衔铁与触点2接触，电动机的转速变 大 （选填“大”或“小”）。
【解答】解：读图可知，压敏电阻R在控制电路中；当人站上电梯，压敏电阻的阻值减小，根据欧姆定律而开展，电路中电流变大，电磁铁磁性增强，吸引衔铁，使触点与1断开，与2连接，在工作电路中，电动机原本与电阻R1串联，此时电阻R1被断路，电动机两端的电压增大，电路中的电流变大，转速就会变大。
故答案为：强；大。
17．（2分）跳绳是一种健身运动，小科同学对此作了专门研究：跳绳者的质量m＝40kg，跳绳者的重心高度随时间变化的情况如图所示。根据所给条件算出此跳绳者每跳一次克服重力所做的功是 36J ，在lmin内克服重力做功的平均功率为 108W 。
【解答】解：由图像纵坐标可知，h＝0.09m；
跳绳者每跳一次克服重力所做的功：
W＝Gh＝mgh＝40kg×10N/kg×0.09m＝36J；
由图像横坐标可知，每跳一次用时s，1min＝60s，故1min内可跳绳180次；
故在1min内克服重力做功的平均功率为：P＝＝＝108W。
故答案为：36J；108W。
三、解答题（本题共8小题，共44分。解答21、22题时，写出必要推理说明、公式和演算步骤）
18．（4分）如图甲所示，是小蕊同学探究“水沸腾时温度变化特点”的实验装置。
（1）实验中除了图甲的器材之外，还需要的测量工具是 秒表 。
（2）图甲装置中硬纸板的主要作用是 减少热量散失，缩短实验时间 。
（3）小蕊用质量为m1的水做实验，根据记录的实验数据，绘出图乙中的a图线，由a图像可知：水沸腾时吸收热量，温度 不变 。
（4）若换用初温相同的质量为m2（m2＞m1）的水做实验，得到的图线是图乙中的 c 。（选填“b”、“c”或“d”）
【解答】解：（1）探究“水沸腾时温度变化特点”的实验中需要每隔一定时间测量水的温度，所以需要的测量器材有：温度计，秒表；
（2）硬纸板的主要作用是减少热量散失，缩短实验时间；
（3）水沸腾的特点：持续吸热，温度不变；
（4）在液面上方气压相同时，同种液体的沸点相同；初温相同时，水的质量越大，加热至沸腾吸收的热量多，所需的时间就越长，由于m2＞m1，所以需要较长的时间才能加热至沸腾。
故选：c。
故答案为：（1）秒表；（2）减少热量散失，缩短实验时间；（3）不变；（4）c。
19．（6分）小华在进行“探究影响电流热效应的因素”实验时，将图甲所示的装置按照图乙接入电路。
（1）小华保持通电时间一定，调节滑动变阻器，是在探究电流通过导体产生的热量与 电流 的关系；
（2）实验中，可以通过观察 温度计的示数 来比较电流通过导体产生热量的多少；
（3）实验中，锥形瓶内的液体应选择 煤油 （选填“水”或“煤油”）；
（4）小华要探究电热与电阻的关系，找来了与R阻值 不同 （选填“相同”或“不同”）的电阻R′，分别安装在如甲所示的两个相同装置中，然后将它们 串联 （选填“串联”或“并联”）接入电路；
（5）请你列举一个生活中利用电热的用电器： 电饭锅 。
【解答】解：（1）由图可知，滑动变阻器与定值电阻串联，移动变阻器的滑片可以使电路中的电流发生变化，可以探究电流通过导体产生的热量与电流的关系；
（2）电阻丝产生热量，气体的温度升高，实验中可以通过观察温度计的示数来判断产生热量的多少；
（3）由于煤油的比热容较小，质量相同吸收热量相同时，温度变化比较明显，应选用煤油进行实验； （4）影响电流产生热量多少的因素有电阻大小、电流大小、通电时间的多少；探究导体产生的热量与电阻大小的关系时，需要控制电流相同，导体的电阻不同，故需要在电路中串联一个与R阻值不同的电阻；
（5）生活中利用电热的例子很多，如：电饭锅、电炉、电热毯、电热水器等。
故答案为：（1）电流；（2）温度计的示数；（3）煤油；（4）不同；串联；（5）电饭锅。
20．（5分）在探究“导体的电流与电阻关系”的实验中，电源电压恒定为6V，滑动变阻器上标有“40Ω，2A”，定值电阻R1＝5Ω、R2＝10Ω、R3＝15Ω、R4＝20Ω、R5＝25Ω。
（1）请把图甲中电路图补充完整；
（2）用R1进行实验，闭合开关后发现，无论怎样移动滑片P，电流表和电压表均没有示数，故障原因可能是滑动变阻器 断路 ；
（3）排除故障后，闭合开关并调节滑动变阻器到适当位置，记下此时的电流为0.4A。用R2替换R1后，闭合开关，滑动变阻器的滑片P应向 右 移动，使电压表的示数为 2 V，记下此时的电流表示数；
（4）小丽根据所得数据绘出I﹣R图像如图乙，有同学质疑图乙描点的曲线是否是反比例函数，因此将I﹣R图像改为I﹣图像如图丙，其优点是 更容易直观得到I与R的关系 。
【解答】解：（1）探究“导体的电流与电阻关系”的实验中，将定值电阻与滑动变阻器串联接入电路，电压表并联接在定值电阻两端，电路图如下图所示：
（2）闭合开关后发现，无论怎样移动滑片P，电流表没有示数，说明电路断路，电压表没有示数，说明电压表的正负接线柱没有与电源两极相通，故障原因可能是滑动变阻器断路；
（3）接入R1＝5Ω，当电流为0.4A时由U＝IR可知，R1两端的电压为2V，用R2替换R1后，闭合开关，由于R2大于R1，由串联电路的分压规律可知定值电阻两端电压变大，由串联电路的电压规律可知滑动变阻器两端电压变小，为使电压表示数保持2V不变，需要增大滑动变阻器两端的电压，根据串联电路的分压规律可知要增大滑动变阻器接入电路的电阻，故滑片P需向右移动，使电压表示数为2V；
（4）在图像中过原点的斜直线代表正比例函数，由电流与电阻的倒数成正比可推出电流与电阻成反比，更容易直观得到I与R的关系，因此将图像中的横坐标R改为。
故答案为：（1）见解答图；（2）断路；（3）右；2；（4）更容易直观得到I与R的关系。
21．（5分）如图所示为某品牌电暖桌的宣传语“每小时耗电0.1元”，为了验证其真实性，某物理兴趣小组调研发现，其在最低挡位状态下，接入电路的发热电阻是80Ω，若将它接到220V的电路中，求：
（1）此时通过该电暖桌的电流是多少？
（2）通电1h，电流做了多少功？
（3）若当地每度电的电费是0.5元，宣传语是否真实。
【解答】解：（1）通过该电暖桌的电流为：
I＝＝＝2.75A；
（2）通电1h，电流做的功为：
W＝UIt＝220V×2.75A×3600s＝2.178×106J＝0.605kW•h；
（3）每小时耗电的费用为：
0.605kW•h×0.5元/（kW•h）＝0.3025元＞0.1元，所以宣传语是不真实。
答：（1）此时通过该电暖桌的电流是2.75A；
（2）通电1h，电流做的功为2.178×106J；
（3）宣传语不真实。
22．（9分）现代家庭普遍安装了节能型燃气热水器，在一次用水过程中，将10kg的水从12℃加热到52℃。已知c＝4.2×103J/（kg•℃），q天然气＝4×107J/m3，此燃气热水器的加热效率为84%。求：
（1）水吸收的热量；
（2）此次加热水消耗的天然气的体积；
（3）若使用额定功率为2000W的电热热水器，使10kg的水从12℃加热到52℃，需要正常加热的时间是多少min？（不计热量损失）
【解答】解：（1）水吸收的热量：Q吸＝cm（t﹣t0）＝4.2×103J/（kg•℃）×10kg×（52﹣12℃）＝1.68×106J；
（2）由η＝可知，天然气完全燃烧放出的热量：Q放＝＝＝2×106J，
由Q放＝Vq可知，天然气的体积：V＝＝＝0.05m3；
（3）不计热量损失，使10kg的水从12℃加热到52℃，电热水器消耗的电能W＝Q吸＝1.68×106J，
由P＝可知，电热水器加热的时间：t′＝＝＝840s＝14min。
答：（1）水吸收的热量为1.68×106J；
（2）此次加热水消耗的天然气的体积为0.05m3；
（3）若使用额定功率为2000W的电热热水器，使10kg的水从12℃加热到52℃，需要正常加热的时间是14min。
23．（6分）如图甲所示是测量定值电阻Rx阻值的实验电路。
（1）请将实验电路用笔画线代替导线连接完整。
（2）连好电路后闭合开关，发现电流表有示数，电压表无示数，电路的故障可能是 Rx短路 。排除故障后，移动滑动变阻器的滑片，当电压表的示数为2.4V时，电流表的示数如图乙所示，则通过电阻Rx的电流为 0.24 A，Rx的阻值为 10 Ω；
（3）实验结束后，老师向同学们提出：“如果不使用电压表，再提供一只已知阻值的定值电阻R0，能否设计一个也能测量Rx阻值的实验”。如图丙是小明设计的实验电路图，他的做法是：将S接到a时，读出电流表的示数I1；再将S接到b，读出电流表的示数I2；由I2Rx＝I1R0可得Rx＝。试对小明的方案做出评价 不合理，因为S接a、b时，Rx与R0两端的电压不相等 。（必须简要说明理由）
【解答】解：（1）滑动变阻器按一上一下的原则串联在电路中，如下图所示：
（2）闭合开关S，发现电流表有示数，电路为通路，电压表无示数，则电路故障可能是R短路；
由图乙可知，电流表测量程0～0.6A，分度值为0.02A，示数为0.24A，
由I＝可得，待测电阻的阻值Rx＝＝10Ω；
（3）小明的设计不合理，因为：在串联电路中，用电器两端电压与其阻值成正比，当开关S由a拨到b时，电阻R0和RX两端的电压不相等。
故答案为：（1）如上图所示；（2）Rx短路；0.24；10；（3）不合理，因为S接a、b时，Rx与R0两端的电压不相等。
24．（4分）在“探究杠杆的平衡条件”实验中。
（1）如图甲所示，安装杠杆时，为了使杠杆在水平位置平衡，应调节杠杆右端的平衡螺母向 右 移动；
（2）如图乙所示，杠杆上每一格的长度为5cm，在杠杆左边挂钩码，弹簧测力计对杠杆竖直向下的拉力是动力，则动力臂为 25 cm；
（3）如果要用弹簧测力计向上拉，需要对图乙所示的实验设计进行的调整是 将测力计移到左端第5个格处 ；
（4）如图丙所示，当杠杆绕支点转动时，杠杆上A点的速度方向总是和杠杆垂直。作用在A点的三个大小相等、方向不同的力F1、F2、F3，请指出为什么力臂最大的F2对杠杆转动的作用最大？ F2与其力臂的乘积最大 。
【解答】解：（1）由甲图可知，杠杆左端向下倾斜，说明左端沉，为使杠杆在水平位置平衡，应调节杠杆右端的平衡螺母向右移动；
（2）乙图中，杠杆水平位置平衡，弹簧测力计对杠杆竖直向下的拉力是动力，则动力臂此时落在杠杆上，测力计悬挂点到支点的距离就等于动力臂的长度，由于每一格的长度为5cm，共5个格，所以动力臂的长度为：l1＝5cm×5＝25cm；
（3）要使弹簧测力计向上拉，拉力的作用效果需使杠杆顺时针转动，所以要使杠杆在水平位置平衡，需将测力计移到左端第5个格处向上拉。
（4）作用在A点的三个力虽然大小相等，但F1、F3其对应的力臂比较小，所以力与其力臂的乘积相对较小，而F2的力臂最大，F2与其力臂的乘积最大，所以对杠杆转动的作用最大。
故答案为：（1）右；（2）25；（3）将测力计移到左端第5个格处；（4）F2与其力臂的乘积最大。
25．（5分）阅读材料，回答问题。
光强与光敏电阻
“光强”表示光的强弱程度的物理量，照射光越强，光强越大，光强符号用E表示，国际单位为坎德拉（cd），光敏电阻的阻值随光照射的强弱而改变。将电压恒为6V的电源，9Ω的定值电阻R0，光敏电阻R接入图b所示电路中，测得光敏电阻的阻值R与光强E间的关系如图a所示，根据图像及物理知识解答下列问题：
（1）根据图a，当光强为E1时，光敏电阻的阻值为R1，当光强为E2时，光敏电阻的阻值为R2，那么它们之间的关系式为R1：R2＝ E2：E1 （用E1、E2表示）；
（2）当光强为6cd时，电流表的示数为 0.5 A；
（3）请在图b中加画上电压表，要求实现：光强越强，电压表的示数越大；
（4）实验过程中，如果电流表的示数为0.4A，电压表示数为 3.6 V，此时的光强为 3 cd。
【解答】解：（1）分析图象中的数据可知，光敏电阻的阻值R与光强E的乘积始终为18Ω•cd，说明光敏电阻的阻值与光强成反比，则光敏电阻R的阻值与光强E的关系式为：R＝，
故：＝＝；
（2）由图b可知，光敏电阻R与R0串联，电流表则电路中的电流，
当光强为6cd时，由图象可知此时光敏电阻R的阻值为3Ω，则总电阻：R总＝R+R0＝3Ω+9Ω＝12Ω，
此时电流表的示数为：I＝＝＝0.5A；
（3）图b中光敏电阻R与R0串联，由图象可知，光强越强时，光敏电阻R的阻值越小，由串联电路的分压规律可知，光敏电阻分得的电压越小，根据串联电路的电压特点可知定值电阻R0两端的电压越大，因要求“光强越强时电压表的示数越大”，所以需将电压表并联在定值电阻R0的两端，如下图所示：
；
（4）由上图可知，光敏电阻R与R0串联，电流表测电路中的电流，电压表测R0两端的电压，
当电流表的示数为0.4A时，由I＝可得，电压表的示数：U0＝I′R0＝0.4A×9Ω＝3.6V，
此时串联电路的总电阻：R总′＝＝＝15Ω，
因串联电路中总电阻等于各分电阻之和，
所以此时光敏电阻R的阻值：R′＝R总′﹣R0＝15Ω﹣9Ω＝6Ω，
由图象可知，此时的光强E′＝3cd。
故答案为：（1）E2：E1；（2）0.5；（3）见解答图；（4）3.6；3。电池名称
锂离子电池
电压
3.7V
容量
4400mAh
电池名称
锂离子电池
电压
3.7V
容量
4400mAh
1．（2分）在轨运行的“天宫二号”空间实验室，与地面进行实时信息传输所使用的是（ ）
A．电磁波B．红外线C．超声波D．次声波
2．（2分）下列物态变化的实例中，属于凝固现象的是（ ）
A．滴水成冰B．气凝结霜C．冰雪消融D．浓雾消散
3．（2分）关于家庭电路和安全用电，下列说法正确的是（ ）
A．家庭电路中，电流过大一定是短路造成的
B．控制电灯的开关，应接在零线上
C．检修电路时，应先切断电源
D．电路起火，可用水扑灭
4．（2分）以下事例中，改变物体内能的途径与其他三个不同的是（ ）
A．暖手宝暖手
B．棉被被晒热
C．烧水水温升高
D．弯折铁丝，铁丝发烫
5．（2分）图是研究电磁现象的四个实验装置，相关说法正确的是（ ）
A．甲图能研究电磁感应现象的实验装置，当导体棒AB上下运动时电流计指针偏转
B．乙图中开关闭合，磁场中的导体棒会受力运动，该过程机械能转化为电能
C．丙图是证明通电导体周围有磁场，这个现象是法拉第首先发现的
D．丁图电磁铁的工作原理图，根据该原理可以制成电磁继电器
6．（2分）如图所示，是某种液态物质放热过程中温度随时间变化的图象，若每分钟物体向外放出的热量相等。忽略物态变化过程中的质量变化。下列说法中正确的是（ ）
A．该物质一定是非晶体
B．该物质的液化过程用了20min
C．该物质液态时的比热容比固态时的比热容大
D．该物质液态时的比热容比固态时的比热容小
7．（2分）如图所示是我国“华为”公司研发的“无线快充”设备。当把手机放在底座上充电时，不到半小时就能把手机电池容量充至一半以上，极大地方便了人们的使用。该电池的部分参数如表格所示。以下说法错误的是（ ）
A．充电过程中，手机电池相当于电路中的用电器
B．手机电池充电过程中，把电能转化为化学能
C．手机内部的电阻可以由3.7V除以4.4A来计算
D．底座的电线比较粗，是为了减少热量的产生
8．（2分）如今大城市普遍存在着停车难的问题，图甲是集存车、绿化、景观、防盗、户外广告等多功能为一体的“路边空中绿化存车亭”。图乙为“路边空中绿化存车亭”的工作原理图，其中A为存车架，O为杆OB的转动轴，杆的B端固定悬挂泊车装置，BC为牵引OB杆转动的钢丝绳，M为牵引钢丝绳的电动机。如图乙所示，小汽车从水平地面被提升到BC垂直于杆OB的过程中，作用在B点的动力将（忽略OB的重力和机械各部分的摩擦力（ ）
A．逐渐变小B．逐渐变大
C．先变小后变大D．先变大后变小
二、填空题（本题共9小题，每空1分，共20分）
9．（2分）如图所示，这是安装在道路旁的太阳能路灯。它白天吸收太阳能，以化学能的形式储存在蓄电池中，夜晚路灯上的LED灯就能发光照明。LED灯是一种发光二极管，它是由 （选填“半导体”或“超导”）材料制成的。太阳能是一种 （选填“可再生”或“不可再生”）能源。
10．（3分）如图是动圈式话筒内部结构图。对着话筒说话时，声带 发出声音，使膜片带动线圈做切割磁感线运动，产生的感应电流进入扬声器，将声音放大，改变了声音的 （选填“音调”或“响度”）。线圈切割磁感线运动的过程中，将 能转化为电能。
11．（3分）如图所示，小明用橡皮筋、金属罐和锁制作的能自动回转的“魔罐”。在制作魔罐的过程中，小明用一把锁挂在橡皮筋中央 （选填“自由转动”或“固定不动”），向前滚出的魔罐又能自动滚回来，这主要是利用了橡皮筋的 （选填“重力”或“弹性”）势能。将魔罐从不太陡的斜面滚到水平面上，若水平面是光滑的，则魔罐 （选填“会”或“不会”）一直滚动下去。
12．（2分）如图中单缸四冲程汽油机正处在 冲程，若该汽油机转速为1200r/min，则它每秒钟完成 个冲程。
13．（2分）如图实验，把钢球A放在斜面的不同高度由静止释放进行实验，是为了探究动能与 的关系。实验过程中，发现木块移动的距离较短而不易进行观察和比较。对此请你写出一条改进措施： 。
14．（2分）如图所示，工人使用动滑轮将重为200N的物体匀速提高6m，该工人所用拉力是150N，工人做的有用功为 J，动滑轮的机械效率是 %。
15．（2分）如图所示，电源电压为6V，R1＝12Ω。电压表量程为0～15V，电流表A量程为0～3A、A1量程为0～0.6A，闭合开关S，当滑动变阻器的滑片P向左移动时，电压表示数与电流
表A1示数的比值 （选填“变大”、“变小”或“不变”）。为确保电表安全，R2连入电路的阻值最小为 Ω。
16．（2分）小明去超市，走到电梯前发现电梯运动较慢，当他站在电梯上时电梯运动又快了起来。小明根据所学的知识画出如图所示的电路（R是一个压敏电阻）。小明分析：当人站在电梯上，压敏电阻的阻值减小，则电磁铁的磁性变 （选填“强”或“弱”），衔铁与触点2接触，电动机的转速变 （选填“大”或“小”）。
17．（2分）跳绳是一种健身运动，小科同学对此作了专门研究：跳绳者的质量m＝40kg，跳绳者的重心高度随时间变化的情况如图所示。根据所给条件算出此跳绳者每跳一次克服重力所做的功是 ，在lmin内克服重力做功的平均功率为 。
三、解答题（本题共8小题，共44分。解答21、22题时，写出必要推理说明、公式和演算步骤）
18．（4分）如图甲所示，是小蕊同学探究“水沸腾时温度变化特点”的实验装置。
（1）实验中除了图甲的器材之外，还需要的测量工具是 。
（2）图甲装置中硬纸板的主要作用是 。
（3）小蕊用质量为m1的水做实验，根据记录的实验数据，绘出图乙中的a图线，由a图像可知：水沸腾时吸收热量，温度 。
（4）若换用初温相同的质量为m2（m2＞m1）的水做实验，得到的图线是图乙中的 。（选填“b”、“c”或“d”）
19．（6分）小华在进行“探究影响电流热效应的因素”实验时，将图甲所示的装置按照图乙接入电路。
（1）小华保持通电时间一定，调节滑动变阻器，是在探究电流通过导体产生的热量与 的关系；
（2）实验中，可以通过观察 来比较电流通过导体产生热量的多少；
（3）实验中，锥形瓶内的液体应选择 （选填“水”或“煤油”）；
（4）小华要探究电热与电阻的关系，找来了与R阻值 （选填“相同”或“不同”）的电阻R′，分别安装在如甲所示的两个相同装置中，然后将它们 （选填“串联”或“并联”）接入电路；
（5）请你列举一个生活中利用电热的用电器： 。
20．（5分）在探究“导体的电流与电阻关系”的实验中，电源电压恒定为6V，滑动变阻器上标有“40Ω，2A”，定值电阻R1＝5Ω、R2＝10Ω、R3＝15Ω、R4＝20Ω、R5＝25Ω。
（1）请把图甲中电路图补充完整；
（2）用R1进行实验，闭合开关后发现，无论怎样移动滑片P，电流表和电压表均没有示数，故障原因可能是滑动变阻器 ；
（3）排除故障后，闭合开关并调节滑动变阻器到适当位置，记下此时的电流为0.4A。用R2替换R1后，闭合开关，滑动变阻器的滑片P应向 移动，使电压表的示数为 V，记下此时的电流表示数；
（4）小丽根据所得数据绘出I﹣R图像如图乙，有同学质疑图乙描点的曲线是否是反比例函数，因此将I﹣R图像改为I﹣图像如图丙，其优点是 。
21．（5分）如图所示为某品牌电暖桌的宣传语“每小时耗电0.1元”，为了验证其真实性，某物理兴趣小组调研发现，其在最低挡位状态下，接入电路的发热电阻是80Ω，若将它接到220V的电路中，求：
（1）此时通过该电暖桌的电流是多少？
（2）通电1h，电流做了多少功？
（3）若当地每度电的电费是0.5元，宣传语是否真实。
22．（9分）现代家庭普遍安装了节能型燃气热水器，在一次用水过程中，将10kg的水从12℃加热到52℃。已知c＝4.2×103J/（kg•℃），q天然气＝4×107J/m3，此燃气热水器的加热效率为84%。求：
（1）水吸收的热量；
（2）此次加热水消耗的天然气的体积；
（3）若使用额定功率为2000W的电热热水器，使10kg的水从12℃加热到52℃，需要正常加热的时间是多少min？（不计热量损失）
23．（6分）如图甲所示是测量定值电阻Rx阻值的实验电路。
（1）请将实验电路用笔画线代替导线连接完整。
（2）连好电路后闭合开关，发现电流表有示数，电压表无示数，电路的故障可能是 。排除故障后，移动滑动变阻器的滑片，当电压表的示数为2.4V时，电流表的示数如图乙所示，则通过电阻Rx的电流为 A，Rx的阻值为 Ω；
（3）实验结束后，老师向同学们提出：“如果不使用电压表，再提供一只已知阻值的定值电阻R0，能否设计一个也能测量Rx阻值的实验”。如图丙是小明设计的实验电路图，他的做法是：将S接到a时，读出电流表的示数I1；再将S接到b，读出电流表的示数I2；由I2Rx＝I1R0可得Rx＝。试对小明的方案做出评价 。（必须简要说明理由）
24．（4分）在“探究杠杆的平衡条件”实验中。
（1）如图甲所示，安装杠杆时，为了使杠杆在水平位置平衡，应调节杠杆右端的平衡螺母向 移动；
（2）如图乙所示，杠杆上每一格的长度为5cm，在杠杆左边挂钩码，弹簧测力计对杠杆竖直向下的拉力是动力，则动力臂为 cm；
（3）如果要用弹簧测力计向上拉，需要对图乙所示的实验设计进行的调整是 ；
（4）如图丙所示，当杠杆绕支点转动时，杠杆上A点的速度方向总是和杠杆垂直。作用在A点的三个大小相等、方向不同的力F1、F2、F3，请指出为什么力臂最大的F2对杠杆转动的作用最大？ 。
25．（5分）阅读材料，回答问题。
光强与光敏电阻
“光强”表示光的强弱程度的物理量，照射光越强，光强越大，光强符号用E表示，国际单位为坎德拉（cd），光敏电阻的阻值随光照射的强弱而改变。将电压恒为6V的电源，9Ω的定值电阻R0，光敏电阻R接入图b所示电路中，测得光敏电阻的阻值R与光强E间的关系如图a所示，根据图像及物理知识解答下列问题：
（1）根据图a，当光强为E1时，光敏电阻的阻值为R1，当光强为E2时，光敏电阻的阻值为R2，那么它们之间的关系式为R1：R2＝ （用E1、E2表示）；
（2）当光强为6cd时，电流表的示数为 A；
（3）请在图b中加画上电压表，要求实现：光强越强，电压表的示数越大；
（4）实验过程中，如果电流表的示数为0.4A，电压表示数为 V，此时的光强为 cd。
参考答案与试题解析
一、选择题（本题共8小题，每小题2分，共16分。每小题给出的四个选项中，只有一个选项是符合题意的）
1．（2分）在轨运行的“天宫二号”空间实验室，与地面进行实时信息传输所使用的是（ ）
A．电磁波B．红外线C．超声波D．次声波
【解答】解：在轨运行的“天宫二号”空间实验室，与地面进行实时信息传输所使用的是电磁波，故A正确，BCD错误。
故选：A。
2．（2分）下列物态变化的实例中，属于凝固现象的是（ ）
A．滴水成冰B．气凝结霜C．冰雪消融D．浓雾消散
【解答】解：A、滴水成冰是液态变成固态，是凝固现象，故A正确；
B、气凝结霜是气态直接变成固态，是凝华现象，故B错误；
C、冰雪消融是固态变成液态，是熔化现象，故C错误；
D、浓雾消散是液态变成气态，是汽化现象，故D错误；
故选：A。
3．（2分）关于家庭电路和安全用电，下列说法正确的是（ ）
A．家庭电路中，电流过大一定是短路造成的
B．控制电灯的开关，应接在零线上
C．检修电路时，应先切断电源
D．电路起火，可用水扑灭
【解答】解：A、家庭电路中，电流过大可能是用电器总功率过大或短路造成的，故A错误；
B、控制电灯的开关，应接在火线上，故B错误；
C、检修电路时，应先切断电源，确保安全，故C正确；
D、生活中的用水是导体，电路起火，不可用水扑灭，应先切断电源，故D错误。
故选：C。
4．（2分）以下事例中，改变物体内能的途径与其他三个不同的是（ ）
A．暖手宝暖手
B．棉被被晒热
C．烧水水温升高
D．弯折铁丝，铁丝发烫
【解答】解：A、暖手宝暖手，手吸收热量，内能增大，通过热传递的方式改变物体内能；
B、棉被被晒热，棉被吸收热量，内能增大，通过热传递的方式改变物体内能；
C、烧水水温升高，水吸收热量，内能增大，通过热传递的方式改变物体内能；
D、弯折铁丝，机械能转化为内能，铁丝的内能增大，铁丝发烫，通过做功的方式改变物体内能。
改变物体内能的途径与其他三个不同的是D。
故选：D。
5．（2分）图是研究电磁现象的四个实验装置，相关说法正确的是（ ）
A．甲图能研究电磁感应现象的实验装置，当导体棒AB上下运动时电流计指针偏转
B．乙图中开关闭合，磁场中的导体棒会受力运动，该过程机械能转化为电能
C．丙图是证明通电导体周围有磁场，这个现象是法拉第首先发现的
D．丁图电磁铁的工作原理图，根据该原理可以制成电磁继电器
【解答】解：
A、图是研究电磁感应现象的实验装置，当导体棒AB上下运动时时，没有切割磁感线，不会产生感应电流，电流计指针不偏转，故A错误；
B、让通电导体放在磁场中，它会受到力的作用，这是用来研究磁场对电流的作用（或通电导体在磁场中受力）的实验，将电能转化为机械能，故B错误；
C、将通电导线放在小磁针之上，是用来研究通电导体周围是否存在磁场的实验，即奥斯特的电流磁效应实验，是奥斯特最先发现的，故C错误；
D、图中是电磁铁，电磁铁通电后具有磁性，可以制成电磁继电器，故D正确。
故选：D。
6．（2分）如图所示，是某种液态物质放热过程中温度随时间变化的图象，若每分钟物体向外放出的热量相等。忽略物态变化过程中的质量变化。下列说法中正确的是（ ）
A．该物质一定是非晶体
B．该物质的液化过程用了20min
C．该物质液态时的比热容比固态时的比热容大
D．该物质液态时的比热容比固态时的比热容小
【解答】解：（1）从图象上看，有一段水平的线段，表示温度不变，所以该物质有一定的熔点，是晶体；故A错误；
（2）该物质的凝固过程用了10min，故B错误；
（3）整个放热过程中，由图象知，相同质量m的晶体在固态时放出相等的热量Q时温度下降的快，
在液态时放出相等的热量Q时温度下降的慢，由Q＝mcΔt知，该物质在固态时的比热容小于液态时的比热容，故C正确，D错误。
故选：C。
7．（2分）如图所示是我国“华为”公司研发的“无线快充”设备。当把手机放在底座上充电时，不到半小时就能把手机电池容量充至一半以上，极大地方便了人们的使用。该电池的部分参数如表格所示。以下说法错误的是（ ）
A．充电过程中，手机电池相当于电路中的用电器
B．手机电池充电过程中，把电能转化为化学能
C．手机内部的电阻可以由3.7V除以4.4A来计算
D．底座的电线比较粗，是为了减少热量的产生
【解答】解：AB、正在给手机电池充电过程中，手机电池消耗了电能，产生了化学能，所以是将电能转化为化学能的过程，故充电时该手机电池相当于电路中的用电器，故AB正确；
C、手机内部的电路不是纯电阻电路，所以电路内部的电阻不能用3.7V除以4.4A来计算，故C错误；
D、由于电阻是导体阻碍电流的性质，与导体的材料、横截面积、长度以及温度有关，所以当其它条件都相同时，导体粗，导体的电阻会越小，在电流和通电时间相同时，电阻越小，产生的热量越少，故D正确。
故选：C。
8．（2分）如今大城市普遍存在着停车难的问题，图甲是集存车、绿化、景观、防盗、户外广告等多功能为一体的“路边空中绿化存车亭”。图乙为“路边空中绿化存车亭”的工作原理图，其中A为存车架，O为杆OB的转动轴，杆的B端固定悬挂泊车装置，BC为牵引OB杆转动的钢丝绳，M为牵引钢丝绳的电动机。如图乙所示，小汽车从水平地面被提升到BC垂直于杆OB的过程中，作用在B点的动力将（忽略OB的重力和机械各部分的摩擦力（ ）
A．逐渐变小B．逐渐变大
C．先变小后变大D．先变大后变小
【解答】解：小汽车从水平地面被提升到BC垂直于杆OB的过程中，如下图所示，动力的力臂L1逐渐变大、阻力臂L2变小，且阻力不变（阻力为车架和汽车的总重力），根据杠杆的平衡条件F1L1＝F2L2 可知，在此过程中作用在B点的动力逐渐变小，
故BCD错误，A正确。
故选：A。
二、填空题（本题共9小题，每空1分，共20分）
9．（2分）如图所示，这是安装在道路旁的太阳能路灯。它白天吸收太阳能，以化学能的形式储存在蓄电池中，夜晚路灯上的LED灯就能发光照明。LED灯是一种发光二极管，它是由 半导体 （选填“半导体”或“超导”）材料制成的。太阳能是一种 可再生 （选填“可再生”或“不可再生”）能源。
【解答】解：LED灯是一种发光二极管，二极管是由半导体材料制成的。太阳能能够源源断地从自然界中得到，是一种可再生能源。
故答案为：半导体；可再生。
10．（3分）如图是动圈式话筒内部结构图。对着话筒说话时，声带 振动 发出声音，使膜片带动线圈做切割磁感线运动，产生的感应电流进入扬声器，将声音放大，改变了声音的 响度 （选填“音调”或“响度”）。线圈切割磁感线运动的过程中，将 机械 能转化为电能。
【解答】解：对着话筒说话时，声带振动发出声音，使膜片带动线圈做切割磁感线运动，产生的感应电流进入扬声器，将声音放大，改变了声音的响度。线圈在磁场中做切割磁感线运动时，闭合的回路中有感应电流产生，是发电机的工作原理，该过程中将机械能转化为电能。
故答案为：振动；响度；机械。
11．（3分）如图所示，小明用橡皮筋、金属罐和锁制作的能自动回转的“魔罐”。在制作魔罐的过程中，小明用一把锁挂在橡皮筋中央 固定不动 （选填“自由转动”或“固定不动”），向前滚出的魔罐又能自动滚回来，这主要是利用了橡皮筋的 弹性 （选填“重力”或“弹性”）势能。将魔罐从不太陡的斜面滚到水平面上，若水平面是光滑的，则魔罐 不会 （选填“会”或“不会”）一直滚动下去。
【解答】解：在制作魔罐的过程中，小明用一把锁挂在橡皮筋中央，并且要使橡皮筋与锁之间固定不动；魔罐在开始滚动的时候，具有动能，滚动的过程中，罐子动能转化为橡皮筋的弹性势能，当动能为0时，弹性势能最大，魔罐开始向回滚动，在魔罐滚回来的过程中橡皮筋弹性势能减小，罐子动能增大，弹性势能转化为动能；由于罐与地面之间存在着摩擦力，所以罐的机械能会减小，即一部分机械能会转化为内能，魔罐最终的机械能为0，不能一直滚下去。
故答案为：固定不动；弹性；不会。
12．（2分）如图中单缸四冲程汽油机正处在 做功 冲程，若该汽油机转速为1200r/min，则它每秒钟完成 40 个冲程。
【解答】解：（1）由图可见，两个气门都关闭，火花塞点火，活塞向下运动，因此该冲程是做功冲程；
（2）汽油机完成1个工作循环，完成四个冲程，飞轮转2转，对外做功1次，1200r/min＝20r/s，即每秒完成10个工作循环，完成40个冲程，对外做功10次。
故答案为：做功；40。
13．（2分）如图实验，把钢球A放在斜面的不同高度由静止释放进行实验，是为了探究动能与 速度 的关系。实验过程中，发现木块移动的距离较短而不易进行观察和比较。对此请你写出一条改进措施： 换用质量更大的钢球 。
【解答】解：（1）钢球A放在斜面的不同高度由静止释放进行实验，钢球的质量不变，速度不同，故可以探究物体动能与速度的关系；
（2）木块移动的距离较短，说明钢球的动能较小，应该增大物体的动能，动能影响因素是质量和速度，故可以还能用质量更大的钢球或者增大斜面的高度，让钢球从更高的斜面滚下，使钢球滑动低端的速度变大。
故答案为：速度；换用质量更大的钢球。
14．（2分）如图所示，工人使用动滑轮将重为200N的物体匀速提高6m，该工人所用拉力是150N，工人做的有用功为 1200 J，动滑轮的机械效率是 66.7 %。
【解答】解：（1）拉力做的有用功：W有＝Gh＝200N×6m＝1200J；
（2）由图可知n＝2，动滑轮的机械效率：η＝＝＝＝＝×100%≈66.7%。
故答案为：1200；66.7。
15．（2分）如图所示，电源电压为6V，R1＝12Ω。电压表量程为0～15V，电流表A量程为0～3A、A1量程为0～0.6A，闭合开关S，当滑动变阻器的滑片P向左移动时，电压表示数与电流
表A1示数的比值 不变 （选填“变大”、“变小”或“不变”）。为确保电表安全，R2连入电路的阻值最小为 2.4 Ω。
【解答】解：（1）由图可知，该电路为并联电路，电压表测量电源两端的电压；电流表A测量的是干路中的电流，电流表A1测量的是通过定值电阻R1的电流。
由R＝可知，电压表示数与电流表A1示数的比值R1的阻值，所以该比值不变；
（2）由于并联电路中各支路独立工作、互不影响，则移动滑片时，通过R1的电流不变，即I1＝＝0.5A，
当电流表A的示数为3A时，滑动变阻器接入电路的电阻最小，此时通过变阻器R2的电流：
I2max＝Imax﹣I1＝3A﹣0.5A＝2.5A，
由欧姆定律得滑动变阻器接入电路电阻的最小值：R2min＝＝2.4Ω。
故答案为：不变；2.4。
16．（2分）小明去超市，走到电梯前发现电梯运动较慢，当他站在电梯上时电梯运动又快了起来。小明根据所学的知识画出如图所示的电路（R是一个压敏电阻）。小明分析：当人站在电梯上，压敏电阻的阻值减小，则电磁铁的磁性变 强 （选填“强”或“弱”），衔铁与触点2接触，电动机的转速变 大 （选填“大”或“小”）。
【解答】解：读图可知，压敏电阻R在控制电路中；当人站上电梯，压敏电阻的阻值减小，根据欧姆定律而开展，电路中电流变大，电磁铁磁性增强，吸引衔铁，使触点与1断开，与2连接，在工作电路中，电动机原本与电阻R1串联，此时电阻R1被断路，电动机两端的电压增大，电路中的电流变大，转速就会变大。
故答案为：强；大。
17．（2分）跳绳是一种健身运动，小科同学对此作了专门研究：跳绳者的质量m＝40kg，跳绳者的重心高度随时间变化的情况如图所示。根据所给条件算出此跳绳者每跳一次克服重力所做的功是 36J ，在lmin内克服重力做功的平均功率为 108W 。
【解答】解：由图像纵坐标可知，h＝0.09m；
跳绳者每跳一次克服重力所做的功：
W＝Gh＝mgh＝40kg×10N/kg×0.09m＝36J；
由图像横坐标可知，每跳一次用时s，1min＝60s，故1min内可跳绳180次；
故在1min内克服重力做功的平均功率为：P＝＝＝108W。
故答案为：36J；108W。
三、解答题（本题共8小题，共44分。解答21、22题时，写出必要推理说明、公式和演算步骤）
18．（4分）如图甲所示，是小蕊同学探究“水沸腾时温度变化特点”的实验装置。
（1）实验中除了图甲的器材之外，还需要的测量工具是 秒表 。
（2）图甲装置中硬纸板的主要作用是 减少热量散失，缩短实验时间 。
（3）小蕊用质量为m1的水做实验，根据记录的实验数据，绘出图乙中的a图线，由a图像可知：水沸腾时吸收热量，温度 不变 。
（4）若换用初温相同的质量为m2（m2＞m1）的水做实验，得到的图线是图乙中的 c 。（选填“b”、“c”或“d”）
【解答】解：（1）探究“水沸腾时温度变化特点”的实验中需要每隔一定时间测量水的温度，所以需要的测量器材有：温度计，秒表；
（2）硬纸板的主要作用是减少热量散失，缩短实验时间；
（3）水沸腾的特点：持续吸热，温度不变；
（4）在液面上方气压相同时，同种液体的沸点相同；初温相同时，水的质量越大，加热至沸腾吸收的热量多，所需的时间就越长，由于m2＞m1，所以需要较长的时间才能加热至沸腾。
故选：c。
故答案为：（1）秒表；（2）减少热量散失，缩短实验时间；（3）不变；（4）c。
19．（6分）小华在进行“探究影响电流热效应的因素”实验时，将图甲所示的装置按照图乙接入电路。
（1）小华保持通电时间一定，调节滑动变阻器，是在探究电流通过导体产生的热量与 电流 的关系；
（2）实验中，可以通过观察 温度计的示数 来比较电流通过导体产生热量的多少；
（3）实验中，锥形瓶内的液体应选择 煤油 （选填“水”或“煤油”）；
（4）小华要探究电热与电阻的关系，找来了与R阻值 不同 （选填“相同”或“不同”）的电阻R′，分别安装在如甲所示的两个相同装置中，然后将它们 串联 （选填“串联”或“并联”）接入电路；
（5）请你列举一个生活中利用电热的用电器： 电饭锅 。
【解答】解：（1）由图可知，滑动变阻器与定值电阻串联，移动变阻器的滑片可以使电路中的电流发生变化，可以探究电流通过导体产生的热量与电流的关系；
（2）电阻丝产生热量，气体的温度升高，实验中可以通过观察温度计的示数来判断产生热量的多少；
（3）由于煤油的比热容较小，质量相同吸收热量相同时，温度变化比较明显，应选用煤油进行实验； （4）影响电流产生热量多少的因素有电阻大小、电流大小、通电时间的多少；探究导体产生的热量与电阻大小的关系时，需要控制电流相同，导体的电阻不同，故需要在电路中串联一个与R阻值不同的电阻；
（5）生活中利用电热的例子很多，如：电饭锅、电炉、电热毯、电热水器等。
故答案为：（1）电流；（2）温度计的示数；（3）煤油；（4）不同；串联；（5）电饭锅。
20．（5分）在探究“导体的电流与电阻关系”的实验中，电源电压恒定为6V，滑动变阻器上标有“40Ω，2A”，定值电阻R1＝5Ω、R2＝10Ω、R3＝15Ω、R4＝20Ω、R5＝25Ω。
（1）请把图甲中电路图补充完整；
（2）用R1进行实验，闭合开关后发现，无论怎样移动滑片P，电流表和电压表均没有示数，故障原因可能是滑动变阻器 断路 ；
（3）排除故障后，闭合开关并调节滑动变阻器到适当位置，记下此时的电流为0.4A。用R2替换R1后，闭合开关，滑动变阻器的滑片P应向 右 移动，使电压表的示数为 2 V，记下此时的电流表示数；
（4）小丽根据所得数据绘出I﹣R图像如图乙，有同学质疑图乙描点的曲线是否是反比例函数，因此将I﹣R图像改为I﹣图像如图丙，其优点是 更容易直观得到I与R的关系 。
【解答】解：（1）探究“导体的电流与电阻关系”的实验中，将定值电阻与滑动变阻器串联接入电路，电压表并联接在定值电阻两端，电路图如下图所示：
（2）闭合开关后发现，无论怎样移动滑片P，电流表没有示数，说明电路断路，电压表没有示数，说明电压表的正负接线柱没有与电源两极相通，故障原因可能是滑动变阻器断路；
（3）接入R1＝5Ω，当电流为0.4A时由U＝IR可知，R1两端的电压为2V，用R2替换R1后，闭合开关，由于R2大于R1，由串联电路的分压规律可知定值电阻两端电压变大，由串联电路的电压规律可知滑动变阻器两端电压变小，为使电压表示数保持2V不变，需要增大滑动变阻器两端的电压，根据串联电路的分压规律可知要增大滑动变阻器接入电路的电阻，故滑片P需向右移动，使电压表示数为2V；
（4）在图像中过原点的斜直线代表正比例函数，由电流与电阻的倒数成正比可推出电流与电阻成反比，更容易直观得到I与R的关系，因此将图像中的横坐标R改为。
故答案为：（1）见解答图；（2）断路；（3）右；2；（4）更容易直观得到I与R的关系。
21．（5分）如图所示为某品牌电暖桌的宣传语“每小时耗电0.1元”，为了验证其真实性，某物理兴趣小组调研发现，其在最低挡位状态下，接入电路的发热电阻是80Ω，若将它接到220V的电路中，求：
（1）此时通过该电暖桌的电流是多少？
（2）通电1h，电流做了多少功？
（3）若当地每度电的电费是0.5元，宣传语是否真实。
【解答】解：（1）通过该电暖桌的电流为：
I＝＝＝2.75A；
（2）通电1h，电流做的功为：
W＝UIt＝220V×2.75A×3600s＝2.178×106J＝0.605kW•h；
（3）每小时耗电的费用为：
0.605kW•h×0.5元/（kW•h）＝0.3025元＞0.1元，所以宣传语是不真实。
答：（1）此时通过该电暖桌的电流是2.75A；
（2）通电1h，电流做的功为2.178×106J；
（3）宣传语不真实。
22．（9分）现代家庭普遍安装了节能型燃气热水器，在一次用水过程中，将10kg的水从12℃加热到52℃。已知c＝4.2×103J/（kg•℃），q天然气＝4×107J/m3，此燃气热水器的加热效率为84%。求：
（1）水吸收的热量；
（2）此次加热水消耗的天然气的体积；
（3）若使用额定功率为2000W的电热热水器，使10kg的水从12℃加热到52℃，需要正常加热的时间是多少min？（不计热量损失）
【解答】解：（1）水吸收的热量：Q吸＝cm（t﹣t0）＝4.2×103J/（kg•℃）×10kg×（52﹣12℃）＝1.68×106J；
（2）由η＝可知，天然气完全燃烧放出的热量：Q放＝＝＝2×106J，
由Q放＝Vq可知，天然气的体积：V＝＝＝0.05m3；
（3）不计热量损失，使10kg的水从12℃加热到52℃，电热水器消耗的电能W＝Q吸＝1.68×106J，
由P＝可知，电热水器加热的时间：t′＝＝＝840s＝14min。
答：（1）水吸收的热量为1.68×106J；
（2）此次加热水消耗的天然气的体积为0.05m3；
（3）若使用额定功率为2000W的电热热水器，使10kg的水从12℃加热到52℃，需要正常加热的时间是14min。
23．（6分）如图甲所示是测量定值电阻Rx阻值的实验电路。
（1）请将实验电路用笔画线代替导线连接完整。
（2）连好电路后闭合开关，发现电流表有示数，电压表无示数，电路的故障可能是 Rx短路 。排除故障后，移动滑动变阻器的滑片，当电压表的示数为2.4V时，电流表的示数如图乙所示，则通过电阻Rx的电流为 0.24 A，Rx的阻值为 10 Ω；
（3）实验结束后，老师向同学们提出：“如果不使用电压表，再提供一只已知阻值的定值电阻R0，能否设计一个也能测量Rx阻值的实验”。如图丙是小明设计的实验电路图，他的做法是：将S接到a时，读出电流表的示数I1；再将S接到b，读出电流表的示数I2；由I2Rx＝I1R0可得Rx＝。试对小明的方案做出评价 不合理，因为S接a、b时，Rx与R0两端的电压不相等 。（必须简要说明理由）
【解答】解：（1）滑动变阻器按一上一下的原则串联在电路中，如下图所示：
（2）闭合开关S，发现电流表有示数，电路为通路，电压表无示数，则电路故障可能是R短路；
由图乙可知，电流表测量程0～0.6A，分度值为0.02A，示数为0.24A，
由I＝可得，待测电阻的阻值Rx＝＝10Ω；
（3）小明的设计不合理，因为：在串联电路中，用电器两端电压与其阻值成正比，当开关S由a拨到b时，电阻R0和RX两端的电压不相等。
故答案为：（1）如上图所示；（2）Rx短路；0.24；10；（3）不合理，因为S接a、b时，Rx与R0两端的电压不相等。
24．（4分）在“探究杠杆的平衡条件”实验中。
（1）如图甲所示，安装杠杆时，为了使杠杆在水平位置平衡，应调节杠杆右端的平衡螺母向 右 移动；
（2）如图乙所示，杠杆上每一格的长度为5cm，在杠杆左边挂钩码，弹簧测力计对杠杆竖直向下的拉力是动力，则动力臂为 25 cm；
（3）如果要用弹簧测力计向上拉，需要对图乙所示的实验设计进行的调整是 将测力计移到左端第5个格处 ；
（4）如图丙所示，当杠杆绕支点转动时，杠杆上A点的速度方向总是和杠杆垂直。作用在A点的三个大小相等、方向不同的力F1、F2、F3，请指出为什么力臂最大的F2对杠杆转动的作用最大？ F2与其力臂的乘积最大 。
【解答】解：（1）由甲图可知，杠杆左端向下倾斜，说明左端沉，为使杠杆在水平位置平衡，应调节杠杆右端的平衡螺母向右移动；
（2）乙图中，杠杆水平位置平衡，弹簧测力计对杠杆竖直向下的拉力是动力，则动力臂此时落在杠杆上，测力计悬挂点到支点的距离就等于动力臂的长度，由于每一格的长度为5cm，共5个格，所以动力臂的长度为：l1＝5cm×5＝25cm；
（3）要使弹簧测力计向上拉，拉力的作用效果需使杠杆顺时针转动，所以要使杠杆在水平位置平衡，需将测力计移到左端第5个格处向上拉。
（4）作用在A点的三个力虽然大小相等，但F1、F3其对应的力臂比较小，所以力与其力臂的乘积相对较小，而F2的力臂最大，F2与其力臂的乘积最大，所以对杠杆转动的作用最大。
故答案为：（1）右；（2）25；（3）将测力计移到左端第5个格处；（4）F2与其力臂的乘积最大。
25．（5分）阅读材料，回答问题。
光强与光敏电阻
“光强”表示光的强弱程度的物理量，照射光越强，光强越大，光强符号用E表示，国际单位为坎德拉（cd），光敏电阻的阻值随光照射的强弱而改变。将电压恒为6V的电源，9Ω的定值电阻R0，光敏电阻R接入图b所示电路中，测得光敏电阻的阻值R与光强E间的关系如图a所示，根据图像及物理知识解答下列问题：
（1）根据图a，当光强为E1时，光敏电阻的阻值为R1，当光强为E2时，光敏电阻的阻值为R2，那么它们之间的关系式为R1：R2＝ E2：E1 （用E1、E2表示）；
（2）当光强为6cd时，电流表的示数为 0.5 A；
（3）请在图b中加画上电压表，要求实现：光强越强，电压表的示数越大；
（4）实验过程中，如果电流表的示数为0.4A，电压表示数为 3.6 V，此时的光强为 3 cd。
【解答】解：（1）分析图象中的数据可知，光敏电阻的阻值R与光强E的乘积始终为18Ω•cd，说明光敏电阻的阻值与光强成反比，则光敏电阻R的阻值与光强E的关系式为：R＝，
故：＝＝；
（2）由图b可知，光敏电阻R与R0串联，电流表则电路中的电流，
当光强为6cd时，由图象可知此时光敏电阻R的阻值为3Ω，则总电阻：R总＝R+R0＝3Ω+9Ω＝12Ω，
此时电流表的示数为：I＝＝＝0.5A；
（3）图b中光敏电阻R与R0串联，由图象可知，光强越强时，光敏电阻R的阻值越小，由串联电路的分压规律可知，光敏电阻分得的电压越小，根据串联电路的电压特点可知定值电阻R0两端的电压越大，因要求“光强越强时电压表的示数越大”，所以需将电压表并联在定值电阻R0的两端，如下图所示：
；
（4）由上图可知，光敏电阻R与R0串联，电流表测电路中的电流，电压表测R0两端的电压，
当电流表的示数为0.4A时，由I＝可得，电压表的示数：U0＝I′R0＝0.4A×9Ω＝3.6V，
此时串联电路的总电阻：R总′＝＝＝15Ω，
因串联电路中总电阻等于各分电阻之和，
所以此时光敏电阻R的阻值：R′＝R总′﹣R0＝15Ω﹣9Ω＝6Ω，
由图象可知，此时的光强E′＝3cd。
故答案为：（1）E2：E1；（2）0.5；（3）见解答图；（4）3.6；3。电池名称
锂离子电池
电压
3.7V
容量
4400mAh
电池名称
锂离子电池
电压
3.7V
容量
4400mAh
相关试卷
江苏省淮安市淮阴区2023-2024学年九年级下学期第一次月考物理试卷： 这是一份江苏省淮安市淮阴区2023-2024学年九年级下学期第一次月考物理试卷，共27页。试卷主要包含了选择题，填空题，解答题等内容，欢迎下载使用。
2023-2024学年江苏省淮安市淮阴区九年级（下）第一次月考物理试卷（含解析）： 这是一份2023-2024学年江苏省淮安市淮阴区九年级（下）第一次月考物理试卷（含解析），共21页。试卷主要包含了如图是动圈式话筒内部结构图等内容，欢迎下载使用。
江苏省淮安市淮阴区2023-2024学年九年级下学期物理第一次月考试卷： 这是一份江苏省淮安市淮阴区2023-2024学年九年级下学期物理第一次月考试卷，共6页。
