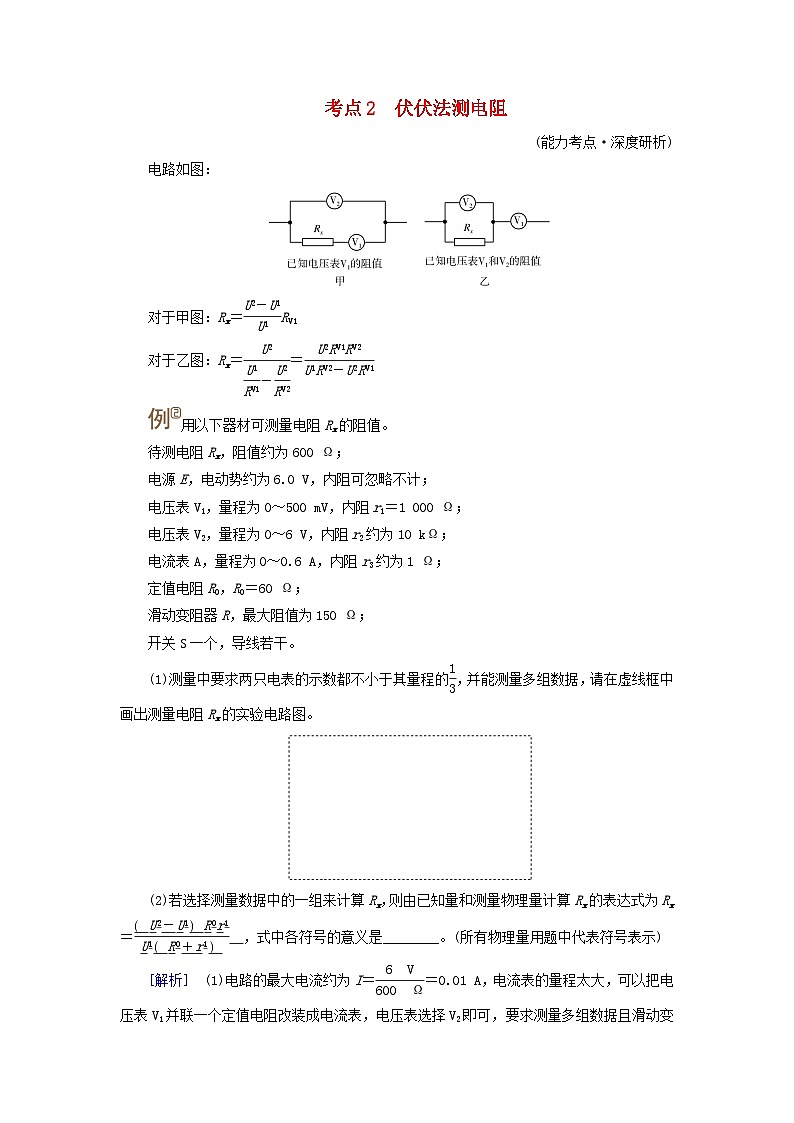

电路如图：
对于甲图：Rx＝eq \f(U2－U1,U1)RV1
对于乙图：Rx＝eq \f(U2,\f(U1,RV1)－\f(U2,RV2))＝eq \f(U2RV1RV2,U1RV2－U2RV1)
用以下器材可测量电阻Rx的阻值。
待测电阻Rx，阻值约为600 Ω；
电源E，电动势约为6.0 V，内阻可忽略不计；
电压表V1，量程为0～500 mV，内阻r1＝1 000 Ω；
电压表V2，量程为0～6 V，内阻r2约为10 kΩ；
电流表A，量程为0～0.6 A，内阻r3约为1 Ω；
定值电阻R0，R0＝60 Ω；
滑动变阻器R，最大阻值为150 Ω；
开关S一个，导线若干。
(1)测量中要求两只电表的示数都不小于其量程的eq \f(1,3)，并能测量多组数据，请在虚线框中画出测量电阻Rx的实验电路图。
(2)若选择测量数据中的一组来计算Rx，则由已知量和测量物理量计算Rx的表达式为Rx＝eq \f(U2－U1R0r1,U1R0＋r1) ，式中各符号的意义是________。(所有物理量用题中代表符号表示)
[解析] (1)电路的最大电流约为I＝eq \f(6 V,600 Ω)＝0.01 A，电流表的量程太大，可以把电压表V1并联一个定值电阻改装成电流表，电压表选择V2即可，要求测量多组数据且滑动变阻器阻值与Rx的阻值相比较小，滑动变阻器需用分压式接法，电路如图所示。
(2)流过被测电阻的电流为I＝eq \f(U1,r1)＋eq \f(U1,R0)＝eq \f(U1R0＋r1,R0r1)，被测电阻为Rx＝eq \f(U2－U1,I)＝eq \f(U2－U1R0r1,U1R0＋r1)。U1为电压表V1的示数，U2为电压表V2的示数，r1为电压表V1的内阻，R0为定值电阻。
[答案] (1)见解析图 (2)各符号意义见解析
