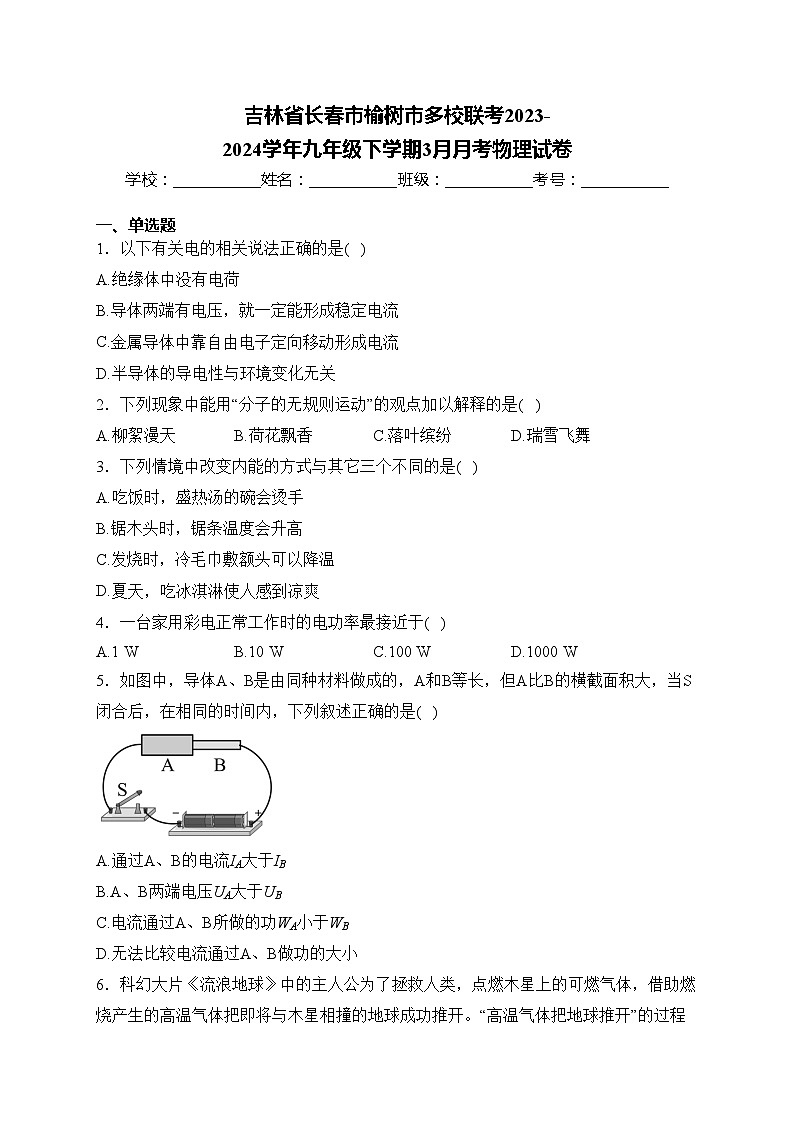

吉林省长春市榆树市多校联考2023-2024学年九年级下学期3月月考物理试卷(含答案)

这是一份吉林省长春市榆树市多校联考2023-2024学年九年级下学期3月月考物理试卷(含答案)，共18页。试卷主要包含了单选题，多选题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。

一、单选题
1．以下有关电的相关说法正确的是( )
A.绝缘体中没有电荷
B.导体两端有电压，就一定能形成稳定电流
C.金属导体中靠自由电子定向移动形成电流
D.半导体的导电性与环境变化无关
2．下列现象中能用“分子的无规则运动”的观点加以解释的是( )
A.柳絮漫天B.荷花飘香C.落叶缤纷D.瑞雪飞舞
3．下列情境中改变内能的方式与其它三个不同的是( )
A.吃饭时，盛热汤的碗会烫手
B.锯木头时，锯条温度会升高
C.发烧时，冷毛巾敷额头可以降温
D.夏天，吃冰淇淋使人感到凉爽
4．一台家用彩电正常工作时的电功率最接近于( )
A.1 WB.10 WC.100 WD.1000 W
5．如图中，导体A、B是由同种材料做成的，A和B等长，但A比B的横截面积大，当S闭合后，在相同的时间内，下列叙述正确的是( )
A.通过A、B的电流IA大于IB
B.A、B两端电压UA大于UB
C.电流通过A、B所做的功WA小于WB
D.无法比较电流通过A、B做功的大小
6．科幻大片《流浪地球》中的主人公为了拯救人类，点燃木星上的可燃气体，借助燃烧产生的高温气体把即将与木星相撞的地球成功推开。“高温气体把地球推开”的过程相当于汽油机的( )
A.吸气冲程B.压缩冲程C.做功冲程D.排气冲程
7．如图所示的电路中，电源电压保持不变，R1=10Ω.闭合开关S，移动滑动变阻器R2的滑片P到最右端b时，电流表的示数为0.6A；移动滑片P到最左端a时，电流表的示数为0.2A，则电源电压和滑动变阻器的最大阻值分别为( )
A.6V 20ΩB.12V 20ΩC.6V 10ΩD.12V 10Ω
8．如图所示，电源电压保持不变，闭合开关S，当滑动变阻器滑片P向左滑动的过程中，下列说法正确的是( )
A.电流表A的示数不变
B.电流表A1的示数变大
C.电压表V的示数不变
D.电压表V与电流表A1的示数比变小
9．如图所示，电源电压恒为3V，灯泡L1标有“3V 0.75W”，L2标有“4V 1W”的字样，忽略温度对灯丝电阻的影响，闭合开关S1、S2时，下列说法正确的是( )
A.L2不能正常发光，但要比L1亮一些
B.电压表不能测量电源电压
C.电流表示数等于两灯电流大小之和

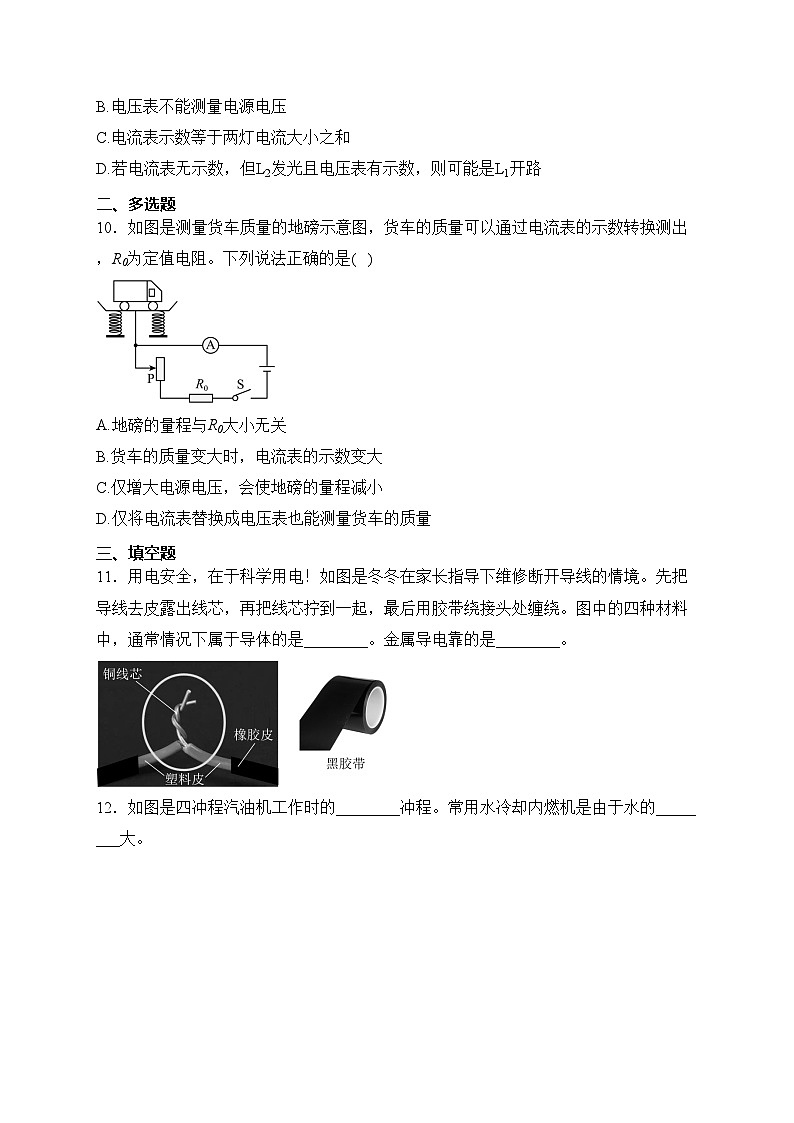

D.若电流表无示数，但L2发光且电压表有示数，则可能是L1开路
二、多选题
10．如图是测量货车质量的地磅示意图，货车的质量可以通过电流表的示数转换测出，R0为定值电阻。下列说法正确的是( )
A.地磅的量程与R0大小无关
B.货车的质量变大时，电流表的示数变大
C.仅增大电源电压，会使地磅的量程减小
D.仅将电流表替换成电压表也能测量货车的质量
三、填空题
11．用电安全，在于科学用电！如图是冬冬在家长指导下维修断开导线的情境。先把导线去皮露出线芯，再把线芯拧到一起，最后用胶带绕接头处缠绕。图中的四种材料中，通常情况下属于导体的是________。金属导电靠的是________。
12．如图是四冲程汽油机工作时的________冲程。常用水冷却内燃机是由于水的________大。
13．如图甲所示电路，闭合开关S后，两个灯泡都能发光，灯泡和L2________联的。若电流表指针偏转的位置均如图乙所示，则通过灯泡的电流为________A。
14．2023年10月31日8时11分，神舟十六号载人飞船返回舱在东风着陆场成功着陆。返回舱穿过大气层时，舱壁最高温度达2000℃，这是通过________的方式改变了舱壁的内能；而舱壁表面覆有一层厚厚的隔热材料，是为了防止因________造成的舱内内能增加、温度升高。
15．如图所示的甲电路中，闭合开关，且两个完全相同的电流表指针偏转均如图乙所示，则通过电阻R1和R2的电流分别为_______A，_______A。
16．在“探究影响导体电阻大小的因素”的实验中，小明将长度和横截面积均相同，但材料不同的电阻丝A和电阻丝B按照如图所示的方式连接起来.闭合开关，一段时间后，如果电流通过电阻丝A比电阻丝B产生的热量少，这表明电阻丝_______（选填“A”或“B”）的电阻较大，由此可见导体电阻大小与导体的_______有关.（不考虑温度对电阻的影响）
17．家里某用电器发生短路时，保险丝会立即熔断，可用下列方法进行检测.如下图所示，断开所有用电器的开关，用一个普通的白炽灯L作为“校验灯”，与熔断的保险丝并联，然后只闭合S、S1，若L正常发光，说明 L1________；只闭合S、S2，若L发出暗红色的光（发光不正常），说明 L2________.（均选填“正常”、“短路”或“开路”）.
18．如图所示的电路，闭合开关S，将滑动变阻器的滑片P向b端移动，电流表的示数将________，电压表的示数将________。（选填“变小”“不变”或“变大”）
19．小明家中电能表如图所示，此电能表的示数为_______ kW·h；电能表的转盘转过1500转，小明家消耗了_______kW·h电能。
四、作图题
20．在如图虚线框中填入电池和电压表的符号，使电路成为串联电路.
21．请用笔画线代替导线，完成下图丙中电路的实物连接。要求：L1与L2并联，开关 S控制整个电路。(导线不能交叉，导线要连接在接线柱上)
五、实验题
22．为了比较水和食用油的吸热能力，小明用两个相同的装置做了如图所示的实验，实验数据记录如表格所示。
（1）从表中数据可知，水和食用油的质量_______（选填“相同”或“不相同”），加热结束时，食用油的温度比水的温度_______（选填“高”或“低”）；
（2）在此实验中，如果要使水和食用油的最后温度相同，就要给水加热更长的时间，此时，水吸收的热量_________（选填“大于”“小于”或“等于”）食用油吸收的热量；
（3）实验表明，_______（选填“水”或“食用油”）吸热的能力更强。
23．如图所示为“探究电流通过导体时产生的热量与哪些因素有关”实验的部分装置，两个相同的透明容器中封闭着等量的空气。
（1）实验中通过观察两个U型管中________的变化来反映电阻产生热量的多少。下列实验中，也运用了这种实验方法的是________（填选项前的字母）；
A. 探究电流与电压和电阻的关系
B. 在相同电压下，通过比较流过长短或粗细不同的镍铬合金丝电流的大小来比较它们电阻的大小
（2）连接好电路后闭合开关，通电一段时间，观察到右侧液面高于左侧液面，如图甲所示，可以得到结论是电流通过导体产生的热量与________大小有关；
（3）如图乙，该装置是探究电流产生的热量跟________大小的关系，左右两瓶电阻丝产生的热量之比为________。
24．利用图甲所示的电路“探究电流跟电阻的关系”。电源电压为6V，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。
（1）连接好电路，闭合开关，发现电流表有示数，移动滑动变阻器的滑片，电压表示数始终等于零，造成这一现象的原因可能是________（选填字母）；
A.定值电阻R断路B.电流表被烧坏
C.滑动变阻器短路D.定值电阻R短路
（2）实验中，用5Ω的电阻做完实验后，接下来的操作是________，取下5Ω的电阻，再将滑动变阻器滑片移至最________端，然后用10Ω的电阻代替5Ω的电阻接入电路；
（3）如图乙，应控制定值电阻两端电压为________V；为完成所有实验，应该选取最大阻值不小于________Ω的滑动变阻器。
25．小明用图1所示的电路来测量小灯泡的电功率（部分实验器材的规格已标明）。
（1）请用笔画线代替导线将图1中滑动变阻器连入电路，使之接入电路的阻值最大；________
（2）实验中，小明发现无论怎样调节滑动变阻器，两电表指针始终处于图2所示位置，则接线柱________间（填接线柱的数字编号）出现了_______（选填“短路”或“断路”）；
（3）故障排除后，小明从滑动变阻器接入电路阻值最大时开始记录数据，得到小灯泡图像如图3所示，则小灯泡的额定功率是_______，所用滑动变阻器的规格是下列四个选项中的_______（填字母）；
A.“，”B.“，”C.“，”D.“，”
（4）在每次调节中，滑动变阻器接入电路的阻值减小了，小灯泡的阻值变化了，则_______（选填“>”“
解析：（1）由图1知，变阻器滑片在最右端，要使其阻值最大，下面应接左边的接线柱，如图所示：
（2）由图2知，电流表的示数为零，电压表的示数约等于电源电压，说明与电压表并联的灯泡发生了断路现象，即③⑦之间发生了断路。
（3）由图1知，灯泡的额定电压为2.5V，由图3知，当时，，则灯泡的实际功率
由图象知，当灯泡两端电压最小时，变阻器的阻值最大，可知此时变阻器两端的电压为
此时电路中的电流为0.1A，则滑动变阻器的阻值为
故选C。
（4）根据题意，总电阻为
当滑动变阻器接入的阻值减小时，电路中的电流在变大，由欧姆定律可知，此时总电阻变小，而滑动变阻器接入的电阻变小，灯泡的电阻变大，所以滑动变阻器接入电路的阻值减小的量要大于小灯泡的阻值增加的量，故。
26．答案：（1）110Ω；（2）；（3）320W
解析：（1）只闭合时，空气炸锅为中温挡，电路为的简单电路，
由可知，的电阻：；
（2）当只闭合时，、串联；当闭合、，断开时，、并联；
因并联电路的总电阻小于任一分电阻，串联电路中的总电阻大于任一分电阻，所以由可知，、并联时，电路中的电阻最小，电功率最大，空气炸锅为高温挡；、串联时，电路中的电阻最大，电功率最小，空气炸锅为低温挡；
由并联电路的特点和欧姆定律可知，通过的电流：，
则高温挡正常工作100s，电流通过产生的电热：；
（3）由图甲和丁可知，空气炸锅工作15min所需的电费为0.06元，
则空气炸锅工作15min消耗的电能：，
因此该空气炸锅消耗的电功率：。
物质
质量/g
初始温度/℃
加热时间/min
最后温度/℃
水
60
20
6
45
食用油
60
20
6
70
